Какой ремень грм выбрать, как отлечить подделку и не попасть на ремонт?

Как выбрать ремень ГРМ

Автовладельцам стоит найти точный ответ на вопрос о том, какой фирмы поставить ремень ГРМ при плановом техобслуживании. От этого зависит надежность работы двигателя. Прежде чем устанавливать новую деталь, нужно изучить цифровые обозначения на ее поверхности, проверить на отсутствие повреждений. Выбирать стоит продукцию известных брендов, но перед покупкой необходимо убедиться, что в руках оригинал, а не подделка.

Цифровое обозначение ремня

Деталь должна точно соответствовать по своим параметрам оригиналу. От этого зависит функциональность, простота установки, срок эксплуатации. Все фирмы ремней ГРМ маркируют свою продукцию. Код печатают на внешней поверхности, в цифровом обозначении зашифрована основная информация:

  • Форма зубчика;
  • Шаг и высота;
  • Наличие желобка;
  • Количество зубчиков;
  • Ширина изделия.

Буквы в конце цифрового обозначения информируют об используемых при производстве материалах. Если буквенного кода нет, то деталь выполнена из неопренового каучука. Таблице по расшифровке данных есть на сайтах всех производителей запасных частей.

Отсутствие механических повреждений

Постоянные нагрузки предъявляют особые требования к показателям прочности. Производители изготавливают продукцию из высокопрочных сополимеров, стабильных при повышенных температурах, дополнительно армируют стекловолокном. Чтобы все эти усилия не стали напрасными, прежде чем купить комплектующие, нужно проверить изделие на отсутствие механических повреждений. Микротрещины, заусенцы, надрезы неминуемо приведут к разрыву под высокими нагрузками. Это станет причиной повреждения клапанов, приведет к капитальному ремонту двигателя.

Оригинал или подделка

Изготовить похожий по форме ремень не сложно, труднее воспроизвести его технические характеристики. Для этого требуются инновационные материалы, технологии, автоматизированные системы контроля. Все это отсутствует у предприятий, которые подделывают оригинальную продукцию. Срок службы таких изделий на порядок меньше, двигатель может выйти из эксплуатации в первый день работы.

Подделывается продукция в среднем и высоком ценовом диапазоне. Чтобы избежать покупки контрафакта, нужно приобретать запчасти в фирменных магазинах. Необходимо изучить упаковку – для защиты наносят голограммы, QR-коды, цифровое обозначение.  Оригинальный ремкомплект изготовлен качественно, на резине нет расслоений, вкраплений, механических повреждений. Цифровой код нанесен на внешнюю поверхность и соответствует данным на упаковке. Такая деталь прослужит заявленные 60-70 тысяч километров.

Что такое газораспределительный механизм (ГРМ)?

Газораспределительный механизм (ГРМ) — это механизм предназначенный для впуска в цилиндры двигателя свежего заряда (горючей смеси в классических бензиновых двигателях или воздуха в дизелях) и выпуска отработавших газов в соответствии с рабочим циклом, а также для обеспечения надежной изоляции камеры сгорания от окружающей среды во время тактов сжатия и рабочего хода.

В зависимости от вида устройств, осуществляющих впуск заряда и выпуск отработавших газов, различают два типа механизмов газораспределения:

Клапанный механизм наиболее широко распространен и используется во всех четырехтактных двигателях. Возможно верхнее и нижнее расположение клапанов. Верхнее расположение в настоящее время применяется чаще, так как в этом случае процесс газообмена протекает эффективнее. Характерные конструкции газораспределительных механизмов с верхним расположением клапанов представлены на рисунке.

Как выбирать

Чтобы не совершить ошибки при выборе опытные автомеханики рекомендуют обращать внимание на следующие способы подбора нужной модели:

  1. VIN-код – оптимальной вариант.
  2. Модель, марка, год выпуск автомобиля и тип мотора – при недоступности подобрать по VIN-коду.
  3. Технические характеристики (длина окружности, число, форма, размеры зубцов) – не самый надёжный способ при недоступности предыдущих вариантов.

При покупке основными критериями выбора являются:

  • наличие на упаковке голограммы и других отличительных знаков;
  • отсутствие на упаковке помятостей и потёртостей;
  • не старая дата производства;
  • сертификат соответствия;
  • отсутствие потёртостей и трещин на поверхности, наличие всех зубцов.

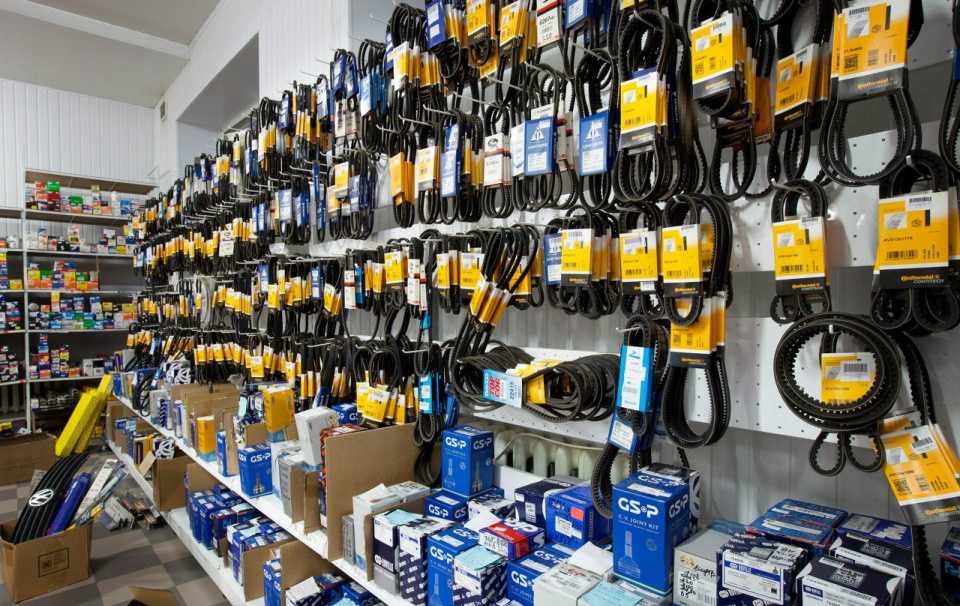

Где купить

Приобретать лучшие модели и новинки следует в надёжных проверенных магазинах или у официальных дилеров представителей брендов производителей. Только таким образом можно защититься от покупки некачественного контрафакта. При этом менеджеры дадут ценные советы: какие бывают, какой фирмы лучше купить, как поставить, сколько стоит.

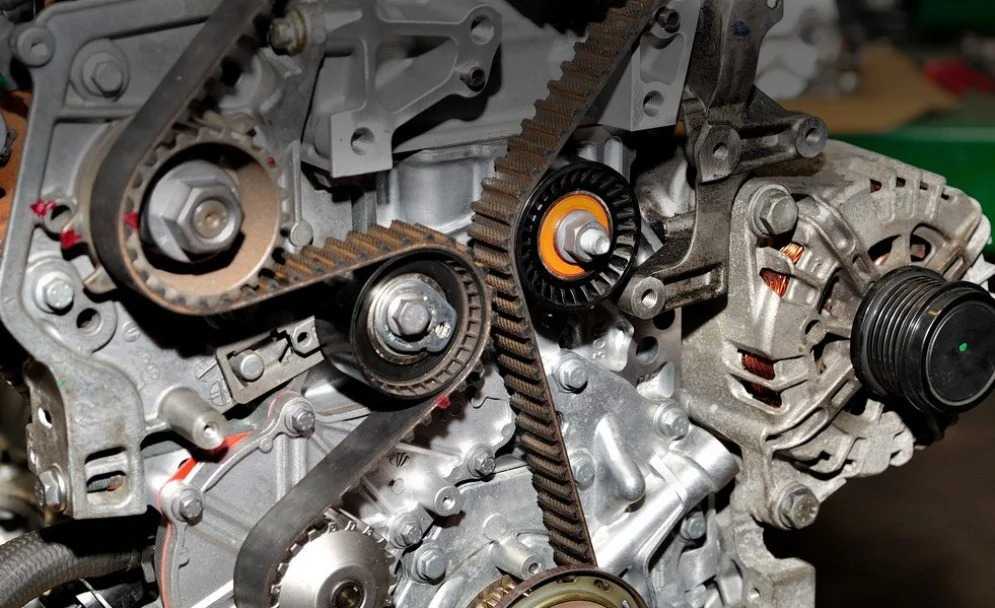

Особенности конструкции ремней ГРМ

Конструктивно ремень ГРМ представляет собой зубчатое строение внутренней рабочей поверхности с различной формой зуба. Наиболее распространены три формы зубьев:

  1. Трапециевидная,
  2. Округлая,
  3. Сложная.

Округлая форма зуба имеет несколько лучшие эксплуатационные характеристики по сравнению с трапециевидной из-за более равномерного распределения нагрузок по профилю. За счёт этого снижается риск «перескакивания» зубцов. Кроме того, округлая форма зубцов способствует снижению шумности при работе ремня. Сложные формы, как и округлая, также имеют криволинейный профиль.

Повышенные требования к эксплуатационным характеристикам ремней ГРМ предопределяют и специфику свойств материалов, из которых они изготавливаются. Прежде всего, это относится к прочностным характеристикам: сопротивление растяжению при динамических нагрузках, повышенная гибкость, износостойкость, долговечность.

Следует также учесть, что ремни ГРМ работают в условиях высоких температур и расширенного диапазона их изменений: в летнее время температура под защитным кожухом ремня может доходить до 100 и более градусов, а запуск двигателя в зимнее время производится при температурах ниже – 40оС.

Внутренняя структура ремней ГРМ, обеспечивающая такие повышенные требования достаточно сложна. Она представляет собой многослойный «пирог», верхний слой которого содержат синтетические каучуковые смеси стойкие к перепадам температур и износу, а внутренний слой включают корд из стекловолокна, обеспечивающий сопротивление разрыву. Помимо слоёв для улучшения эксплуатационных характеристик используется тканевая оплётка зубьев, а в некоторых случаях и внешней поверхности ремня.

Материалы – основное направление совершенствования ремней ГРМ. С 80-х годов прошлого века фирма Gates – один из самых авторитетных в мире производителей – изобретает и внедряет в производство бутадиен-нитрильный каучук, существенно улучшивший характеристики ремней (правда, при этом повысивший себестоимость продукции). С тех пор широко используются как ремни, изготовленные из традиционных материалов (хлоропреновые каучуки), так и из новых (нитрильные каучуки).

Эксплуатационная долговечность хлоропреновых ремней ГРМ производители обычно ограничивают пробегом не более 60 тыс. км. У нитрильных ремней этот показатель существенно выше: до 120 тыс. км и даже (для определённых моделей) – весь срок службы автомобиля. Однако для наших условий эксплуатации специалисты не рекомендуют производить замену ремня ГРМ реже, чем каждые 60 тыс. км.

Оценка состояния по внешнему виду

Из-за исключительной важности этого элемента, после пробега в 50 тыс. его следует осмотреть визуально, даже если никаких проблем с работой двигателя нет

Ремень может быть закрыт кожухами. Их снимают и оценивают состояние детали. Замена требуется в следующих случаях:

  • появились трещины, зазубрины;
  • съедены, изношены зубья;
  • часть зубьев слизана, грани отсутствуют полностью;
  • имеются выщерблины, торчащие лохмотья.

Изношенный ремень ГРМ Все признаки замены ремня ГРМ видны при простом осмотре. Если на модели эта деталь труднодоступна и видна только часть, то, чтобы полностью осмотреть все полотно, не снимая ремня, выполняют следующие действия.

  • выкручивают свечи зажигания;
  • ведущее колесо поднимают домкратом;
  • при включенной первой передаче колесо прокручивают.

При этом ремень передвигается и его можно осмотреть.

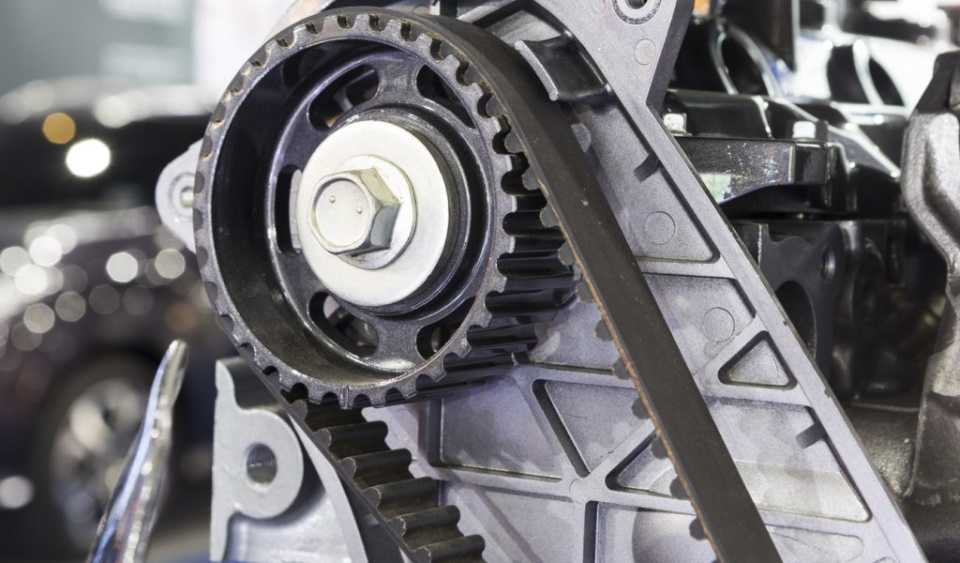

Проверка натяжения

Также нужно обязательно проверить натяжку. Если она слаба, возможен соскок со шкивов или перескок нескольких зубьев через зубцы ведущей и ведомой шестерен. Это приведет к сбою циклов впрыска, зажигания и положений поршней.

Двигатель при этом может работать, но с большой потерей мощности, трудностями при запуске и перерасходом топлива. Следует знать, что перетяжка ремня приведет к его преждевременному износу.

Когда менять

Замена проводится в указанные изготовителем авто сроки в зависимости от пробега. Обычно насчитывает от 60 до 200 тысяч километров. Как правило, выполняется при проведении плановых технических обслуживаний.

Рекомендуется регулярно контролировать состояние ремня и немедленно выполнить замену в случае:

  • появления трещин на любой стороне;
  • разлохмачивания боковых краёв;
  • расслаивания, стирания или подрезания зубьев;
  • возникновения следов прижога или потёртости;
  • обнаружения следов резиновой пыли на прилегающих деталях или защитном кожухе.

Кроме того, следует задуматься о замене при появлении следующих признаков:

  • система зажигания начинает сбоить, мотор запускается не с первого раза или троит – из-за проскакивания зубьев на шкиве, а сгорание топлива происходит позже или раньше, чем надо;
  • из выхлопной трубы появляется чёрный дым – из-за слабого натяжения топливо догорает в выхлопной системе, вызывая рост температуры, плавление и разрушение катализатора;
  • из двигателя слышны щёлкающие и тикающие звуки, усиливающиеся с увеличением оборотов – из-за сильного износа или разрушения подшипника генератора или водяного насоса;
  • на кожухе появляются следы масла или подтёки антифриза;
  • при работающем стартере мотор не запускается – из-за возможного обрыва.

Многие специалисты советуют проводить замену через 40-45 тыс. км, то есть каждые три года при ежегодном пробеге 15 тыс. км. Это объясняется тем, что в случае внезапного обрыва придётся капитально ремонтировать двигатель, стоимость которого окажется гораздо больше. Кроме того, рекомендуется менять ремень через семь-восемь лет в случае небольшого пробега. Ведь за это время на нём появляются трещины, а эластичность снижается, что в конечном итоге приведёт к обрыву с последующим дорогостоящим ремонтом мотора.

Последствия обрыва

  1. В случае растяжения, обрыва или срезания зубьев фазы газораспределения смещаются. В результате пуск двигателя затрудняется, повышается задымленность выхлопных газов, повышается вибрация и в работе появляются посторонние шумы.
  2. В случае обрыва клапана останавливаются, коленчатый вал по инерции вращается и двигает поршни вверх. В какой-то момент клапана и поршни соприкасаются, что в лучшем случае вызывает повреждения клапанов и поршней, в худшем – повреждения коленвала, головки блока цилиндров или самого блока. В результате силовой агрегат ожидает капитальный ремонт, который обойдётся в круглую сумму.

Диагностика по работе двигателя

Есть большой список неполадок в работе двигателя, который может быть вызван как проблемами с этим ремнем, так и с другими многочисленными причинами. Например, двигатель заглох и не заводится. Причин тому могут быть десятки, обрыв ремня – одна из них. То же касается потери мощности, затрудненного запуска, дыма из выхлопной трубы и т.д.

Обрыв ремня

Причем проблемы с приводом ГРМ могут быть как основной, так и дополнительной или параллельной причиной неполадок. Поэтому при диагностике исправность и синхронность передачи крутящего момента от коленвала к распредвалу также необходимо проверять. Возможно, пришла пора менять ремень.

Задача усложняется: настройка 16-клапанного мотора

Смотреть галерею

Слишком громкие слова, конечно, но все-таки некоторые автомобилисты хватаются за голову, когда речь идет о 16-клапанных двигателях. Обосновывают такое поведение тем, что много валов и меток, которые очень сложно настроить. Судя по поведению таких личностей, они и в рощице из трех сосен способны заблудиться и долго искать дорогу к дому. Нет ничего невозможного, тем более если речь идет об автомобиле. Вы уже поняли, как звучит расшифровка ГРМ, рассмотрели его основные функции и элементы. В нем нет ничего сверхсложного.

Единственное, что потребуется для установки ремня ГРМ на 16-клапанном двигателе – это зафиксировать взаимное расположение распределительных валов. Для этой цели сначала нужно каждый установить по своим меткам, после чего, стараясь не сместить ни на миллиметр, между ними зафиксировать пластину. Она поможет избавиться от случайного проворачивания валов. С другой стороны, прокрутить распределительный вал очень трудно – большие усилия нужны, чтобы преодолеть сопротивление пружин. Поэтом такая мера носит лишь рекомендательный характер. Куда важнее провести фиксацию коленчатого вала. Вот и все, теперь осталось заменить оба ролика и установить новый ремень. После сборки узла автомобиль готов к эксплуатации.

ГРМ расшифровка и назначение в автомобиле

При покупке запчастей для своего автомобиля, необходимо знать конкретно, какая деталь нужна именно вам

Поэтому очень важно знать большое количество аббревиатур, одной из которых является ГРМ. Расшифровка этого узла предельно проста и сейчас вы узнаете, что это такое

Что такое ГРМ

ГРМ – это газораспределительный механизм двигателя внутреннего сгорания и предназначен для дозирования цилиндров определенным количество топливовоздушной смеси в заданные промежутки времени. Работа ГРМ четко синхронизирована с вращением коленчатого вала.

Газораспределительный механизм представлен головкой блока цилиндров, на которой располагаются все необходимые элементы – это клапана, их втулки, седла, а также пружины, рокера, распределительный вал и корпус подшипников. В зависимости от конструкции и типа двигателя, механизм может подавать воздух, как отдельно, так и вместе с топливом.

Сами клапана располагаются в специальных втулках, установленных в ГБЦ. Клапана фиксируются при помощи специальных тарелок, двух пружин и стопорных «сухариков». Поверх них крепятся рокера с возвратной пружиной и имеются специальную поверхность, которая позволяет скользить кулачкам распредвала с минимум шума. Самой верхней же частью является распределительный вал, который заключен внутри корпуса подшипников, а на старых автомобилях – вкладышей.

Принцип действия газораспределительного механизма

Звездочка распределительного вала начинает вращение, запуская тот или иной такт. В движение приводится вал, на котором расположены кулачки в разном порядке, соответствующем определенному такту. Если работа двигателя начинается с первого цилиндра, то первый кулачок ударит по рокеру и тот, преодолевая усилие пружины, опустит клапан вниз. В процессе вращения, кулачок соскакивает с рокера и тот под действием пружины возвращается в исходное положение. Соответственно вернется и клапан, который закроет камеру сгорания. То же самое происходит со всеми остальными.

Более подробно смотрите в видео

Весь процесс имеет четкую синхронизацию с коленчатым валом двигателя, ведь если клапан откроется не то время, которое нужно, мотор попросту не запустится. Поэтому для привода ГРМ используют сам коленвал.

Цепной или ременный привод ГРМ

Чтобы привести два вала, расположенные на расстоянии друг от друга, необходимо использовать цепную или ременную передачу. Изначально в автомобилях применялась именно цепь. Ее преимуществом было то, что она долговечна, а ее растяжение компенсировалось специальным натяжным устройством. В зависимости от мощности силовой установки, цепь может быть одно-, двух- или трехрядная.

Однако такой подход очень неблаготворно влияет на шумность работы двигателя. Если однорядная цепь издавала минимум шума, то двухрядная уже сама по себе говорила о том, что мотор достаточно громкий. Кроме того, блоки цилиндров, изготавливаемые под цепной привод ГРМ, усложняли ее замену, так как для этого крайне необходимо получить доступ к коленчатому валу напрямую.

Совсем другая ситуация обстоит с ременным приводом, который практически не издает никакого шума. Единственное, что можно услышать при работе двигателя – это легкие стуки клапанного механизма. Однако у ременной передачи есть и недостатки. ГРМ с таким приводом недолговечен, а значит, рано или поздно может порваться, что влечет за собой довольно серьезные последствия. Для 8-ми клапанных мотор это практически не проблема, а вот если говорить о 16-ти клапанных двигателях, то тут есть риск просто загнуть сами клапана и тогда ремонт обойдется намного дороже замены ремня.

Кроме того, многие автомобили вместе с заменой ремня предусматривают замену натяжного ролика, водяного насоса и набора шайб. Менять все это необходимо каждые 60 тысяч километров, хотя если учесть брак во многих деталях, то выполнять эту процедуру желательно пораньше. Цепь же такой замены потребует только в случае ее сильного растяжения или обрыва (что происходит очень редко).

Не смотря на все различия и серьезные преимущества ременного привода, многие автогиганты до сих пор отдают предпочтение именно металлической цепи.

365drive.ru

Проверка ремня ГРМ на наличие повреждений

Учитывая важность технического состояния ремня ГРМ, некоторые производители рекомендуют проводить визуальную диагностику каждые 15 тыс. км

При этом достаточно простым способом оценивается и натяжение ремня. На автомобилях ВАЗ, например, передняя ветвь (самый длинный участок между шкивами) при закручивании большим и указательным пальцами перпендикулярно направлению движения ремня при нормальном натяжении поворачивается приблизительно на 90о.

Если при внешнем осмотре ремня выявляется, что он неровно надорван (тем более полностью разорван по неровной траектории) – это может свидетельствовать об избыточном натяжении.

Срез одного из зубьев, напротив, может свидетельствовать о недостаточном натяжении.

Трещины на внешней поверхности ремня могут быть следствием перегрева или переохлаждения, а также естественных процессов старения.

Дефекты торцевой поверхности свидетельствуют о перекосе ремня, вызванном либо смещением шкивов, либо смещением ролика натяжителя.

Отслоение сразу нескольких зубьев от основы ремня может быть вызвано заклиниванием шкива водяного насоса.

Наличие перечисленных дефектов свидетельствует о необходимости замены ремня и учёта при замене выявленных дефектов.

Особое внимание при осмотре следует уделить наличию следов замасливания. Дело в том, что ремень ГРМ не рассчитан на работу с материалами, которые могут оказать агрессивное воздействие на материал ремня (моторное масло относится к таковым)

Поэтому перед заменой необходимо устранить причины попадания масла (как правило, это уплотнения) на работающий ремень.

Устройство газораспределительного механизма

В современных моторах газораспределительный механизм располагается в головке блока цилиндров двигателя. В его состав входят следующие основные элементы:

  1. Распределительный вал. Это сложная по конструкции деталь, которая изготавливается из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распредвал может устанавливаться в головке блока цилиндров или в картере двигателя (такая компоновка сейчас не применяется). Это основная деталь, которая отвечает за последовательное открытие и закрытие клапанов. Распределительный вал

На валу имеются опорные шейки и кулачки, которые и толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, поскольку от этого зависит длительность и степень открытия клапана. Также кулачки выполнены разнонаправленными, чтобы обеспечивать попеременную работу цилиндров.

Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод бывает разным в зависимости от конструктивного решения. Шестерня коленвала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается в два раза быстрее. В зависимости от типа привода в его состав входят:

  • цепь или ремень;
  • шестерни валов;
  • натяжитель (натяжной ролик);
  • успокоитель и башмак.

Впускные и выпускные клапаны. Они расположены в головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, которая называется тарелкой. Впускные и выпускные клапаны отличаются по конструкции. Впускной изготавливается цельной деталью. Также он имеет больший диаметр тарелки для обеспечения лучшего наполнения цилиндра свежим зарядом. Выпускной часто изготавливают из жаропрочной стали и с полым стержнем для лучшего охлаждения, так как в работе он подвергается более высоким температурам. Внутри полости находится натриевый наполнитель, который легко плавится и отводит часть тепла от тарелки к стержню.
Впускные и выпускные клапаны с пружинами

На тарелках клапанов сделаны специальные фаски, которые обеспечивают более плотное прилегание к отверстиям в головке блока цилиндров. Это место называется седлом. Кроме самих клапанов, в механизме предусмотрены дополнительные элементы, обеспечивающие его правильную работу:

  • Пружины. Возвращают клапаны в исходное положение после нажатия.
  • Маслосъемные колпачки. Представляют собой специальные уплотнители, которые не допускают попадания масла в камеру сгорания по стержню клапана.
  • Направляющая втулка. Устанавливается в корпус ГБЦ и обеспечивает точное движение клапана.
  • Сухари. С их помощью пружина крепится на стержне клапана.

Толкатели. Через толкатели передается усилие от кулачка распредвала на стержень. Изготавливаются из высокопрочной стали. Они бывают разных видов (механические (стаканы), роликовые, гидрокомпенсаторы). Тепловой зазор между механическими толкателями и кулачками распредвала регулируется вручную. Гидрокомпенсаторы или гидротолкатели автоматически поддерживают нужный тепловой зазор и не требуют регулировки.

Коромысло или рычаги. Простое коромысло представляет собой двуплечный рычаг, который совершает качательные движения. В различной компоновке коромысла могут работать по-разному.

Коромысло

Системы изменения фаз газораспределения. Данные системы устанавливаются не на все двигатели. Более подробно про устройство и принцип работы CVVT можно прочитать в отдельной статье на нашем сайте.

Последствия обрыва ремня ГРМ

Отказ ремня ГРМ может носить постепенный характер. Как правило, это растяжение ремня, смещение фаз газораспределения и, как следствие, затруднённый пуск двигателя, повышенная задымлённость выхлопных газов (результат неполного сгорания), вибрации двигателя и появление посторонних шумов.

Проявление таких симптомов может быть вызвано и другими причинами, но является лишним поводом проверить состояние ремня ГРМ. В противном случае возрастает риск обрыва ремня, влекущий куда более серьёзные последствия.

Обрыв ремня ГРМ может носить и внезапный характер, вследствие использования некачественных комплектующих или выхода из строя (заклинивание) водяной помпы, приводимой в движение тем же ремнём.

Для понимания и оценки негативных последствий целесообразно вновь рассмотреть схему работы ГРМ с ременным приводом. На следующем рисунке изображён разрез двигателя, иллюстрирующий все 4 такта работы и расположение клапанов в каждом такте.

Если представить, что произошёл обрыв ремня, то становится понятно, что клапана «замирают» в положении на момент обрыва, а поршни продолжают возвратно-поступательное движение. Соответственно, в определённый момент времени происходит «встреча» опускающихся вниз тарелок клапанов и верхних частей поршней.

Характерный результат такой «встречи», получивший в обиходе название «загнуло клапана», представлен на рисунке ниже. Замена же клапанов на современном двигателе – процесс дорогостоящий и не быстрый (если только работы производятся не в авральном режиме).

Иногда последствия встречи ещё серьёзнее: клапан пробивает поршень, и тогда трудоемкость и стоимость ремонта значительно возрастают.
