Разновидности двс: какие существуют двигатели внутреннего сгорания

Проблемы

Что касается особенностей, то следует следить за состоянием ремня ГРМ. Он тоньше и выглядит более хлипковато, чем у шестицилиндрового двигателя M20 . Обрыв может привести не только к погнутости клапанов, но и к поломке поршней. Клапана обычно все не гнет, половина может остаться неповрежденными.

Рекомендуется заменять ремень ГРМ не позднее 40 тыс.км. вместе с роликом. Двигатель M40 имеет не совсем удачную систему смазки в головке блока цилиндров. Недостаток масла приводит к преждевременному износу гидрокомпенсаторов и коромысел. Цоканье клапанов под капотом автомобиля – распространенная проблема двигателя.

Трещины воздуховода между дросселем и расходомером воздуха – частая неисправность двигателей BMW M40. Пластиковые фланцы системы охлаждения со временем приходят в негодность и начинают пропускать антифриз. Потеря охлаждающей жидкости ведет к неизбежному перегреву.

Нестабильная работа и повышенный расход топлива могут быть следствием неисправности лямбда-зонда, что встречается весьма часто. Типичные проблемы распределенного зажигания – это неисправные свечи, высоковольтные провода, катушка зажигания и другие. Износ сопряжения кулачок-рокер со временем неизбежен.

Проявляется в первую очередь на высоких оборотах, когда происходит отключение цилиндра. Неустойчивая работа может быть вызвана подсосом воздуха через состарившиеся уплотнения. Использование некачественного масла становится причиной смолянистых отложений на масляных каналах деталей и узлов.

Масленое голодание приводит к преждевременному капитальному ремонту или замене детали. Синий дым из выхлопной трубы и повышенный расход масла может быть из-за износа маслосъемных колпачков клапанов ГРМ. Длительность производства подтверждает надежность четырехцилиндрового двигателя и заслуженное доверие среди покупателей автомобиля.

Общая информация

ЗМЗ-410 – это переработанный 402-й. Последний славился своей простотой, надежностью в эксплуатации и неприхотливостью в обслуживании. Но со временем этот двигатель морально устарел, поэтому было принято решение разработать более современный силовой агрегат, который был бы таким же надежным. Именно поэтому конструкция ЗМЗ-410 аналогична 402-му мотору.

Но в то же время перед инженерами стояла задача увеличить мощность силового агрегата. Для этого был разработан новый блок ЗМЗ-410 с гильзованными цилиндрами. Примечательно было то, что материал блока – сплав алюминия, а гильзы в него запрессовывались чугунные. Также разработчики несколько переработали форму поршней. В остальном же конструкция этого мотора похожа на 402 модель силовых агрегатов ЗМЗ.

Классификация ДВС для судов

По предназначению судовые двигатели можно разделить на основные агрегаты и вспомогательные. Первые – это основная движущая сила. Вспомогательные агрегаты предназначены для обеспечения работы самых разных механизмов. Так, моторы применяются в качестве привода для электрических генераторов, дополнительного оборудования. Кроме назначения, ДВС делятся на типы и по мощности.

Еще судовые агрегаты можно разделить и по тому, как в них сгорает топливо. Судовые дизельные двигатели могут быть как двух-, так и четырехтактными. Первыми можно выделить модели, где сгорание смешанное – в них обеспечивается постоянный уровень давления. Можно выделить и модели, где топливная смесь горит в условиях постоянного объема. Существуют ДВС, оснащенные наддувом и без него.

Двигатель BMW M30B30 | Характеристики, тюнинг, болезни

Характеристики двигателя М30В30

Надежность, проблемы и ремонт двигателя БМВ М30Б30

В период с начала 70-х и по конец 80-х, автомобили BMW с индексом 30 и 30i приводились в движение двигателем M30B30, представляющий собой крупную рядную шестерку, рабочим объемом 3 литра. В основе этого силового агрегата лежит чугунный блок цилиндров, такой же, как у M30B28, но с цилиндрами диаметром 89 мм. Коленвал имеет ход 80 мм, шатуны — 135 мм, компрессионная высота поршня — 42.8 мм.Головка блока цилиндров простая — SOHC 8V, никаких вам гидрокомпенсаторов, фазовращателей и прочей современной ерунды. Распредвалы M30B30: фаза 260, подъем 7.4 мм. Производительность форсунок — 192 сс. В приводе ГРМ применена цепь. Система подачи топлива была как карбюраторная, так и инжекторная. Первая выпускалась до 1979 года, инжекторы — на протяжении всего срока производства и получили наиболее широкое распространение.

Карбюраторная модель M30B30 появилась вместе с инжекторной в 1971 году, имела степень сжатия 9 и развивала 180 л.с. при 6000 об/мин. Инжекторная модель шла со впрыском Bosch D-Jetronic и степенью сжатия 9.5, что позволяло снять 200 л.с. при 5500 об/мин. С 1976 года карбюраторы Solex Zenith 35/40 INAT заменили на Solex DVF-4A1, мощность таких моторов возросла до 184 л.с. при 5800 об/мин, а с 1979 года вместо карбюраторных M30B30 стали устанавливать инжекторные M30B28. В 1975 году инжекторные M30B30 были модифицированы: степень сжатия снижена до 9, впрыск заменен на Bosch L-Jetronic и это отразилось на мощности, которая снизилась до 195 л.с. при 5800 об/мин. В 1986 году двигатель M30B30 стали устанавливать на новую, на то время, BMW 730i E32. Такой мотор имел степень сжатия 9.2 и развивал 197 л.с. при 5800 об/мин. Производилась версия с катализатором и степенью сжатия 9, мощность ее 188 л.с. при 5800 об/мин.

В дальнейшем, на базе 3-х литрового мотора были построены M30B32, M30B35 и другие известные двигатели серии М30.Снят с производства M30B30 был в 1994 году, вместе с автомобилем BMW 730i E32 и вместо него стали выпускать BMW 730i E38, с новым 3-х литровым мотором с конфигурацией V8 — M60B30.

Проблемы и недостатки двигателей BMW M30B30

Основные болезни, проблемы и неисправности 3-х литрового М30 ничем не отличаются от более крупного собрата по серии — M30B35. Здесь вы сможете ознакомиться с ними подробней.

Тюнинг двигателя BMW M30B30

M30B30 Строкер

Трехлитровый М30, путем нехитрых манипуляций, можно превратить в M30B35. Для этого вам нужно купить поршни, коленвал и мозги от M30B35, а также расточить блок цилиндров до 92 мм. Шатуны остаются стандартные, у 3.5 литрового мотора поршни с меньшей компрессионной высотой. Если цилиндры оставить сток и установить только коленвал с ходом 86 мм, а также поршни от M30B32, то на выходе получите M30B32. Большого смысла в этом нет, т.к. возни много, а прибавка около 10 л.с., если делать строкер, то до 3.5 л. (хотя и здесь большой прибавки не ждите). После увеличения рабочего объема, неплохо было бы купить ГБЦ от M30B35, с увеличенными впускными клапанами. А если дело дошло до головы, то ее желательно доработать, установить распредвал Schrick 284/280, пружины и усиленные рокеры, сделать нормальный прямоточный выхлоп, холодный впуск и настроить мозг. В конце концов, переделка обойдется весьма недешево, а прибавку получите в районе 50-60 л.с.Итог: купите M50B25 или M54B30, сэкономьте время.На базе M30B30 можно построить турбо проект также как и с M30B35.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

<<НАЗАД

Применяемость Д-144, основные его характеристики

Особого внимания заслуживает именно универсальность данного мотора. Д-144 в различное время устанавливался в следующую технику:

• трактора: Т-28, ЛТЗ-55, Т-40;
• путевые транспортные средства: ПРМ, МСШУ;
• агрегаты для осуществления сварочных работ – АДД;
• электростанции различного типа – ЭД-16-Т400, АД-16-Т400;
• станции компрессорные – ПКСД;
• многое другое.

Подобная распространенность легко объясняется большим количеством плюсов использования данного двигателя. К наиболее существенным относится именно простота эксплуатации. Для выполнения технического обслуживания и даже замены каких-либо деталей требуется минимальное количество инструментов и навыков. Прим всем этом ресурс данного двигателя достаточно велик.

Все характеристики можно разделить на основные группы – базовые, которые имеют место во всех без исключения разновидностях и уникальные, различающиеся.

2.1 Базовые характеристики

Основные параметры Д-244 выглядят следующим образом:

• размер цилиндра (его диаметр) – 105/120 мм;
• рабочий объем цилиндра – 4.16 л;
• величина запаса крутящего момента – 15% (номинальная);
• расход масла в виде угара – 0.3-0.5% в зависимости от количества израсходованного топлива;
• масса дизельного двигателя в зависимости от состояния (вместе с заправочными емкостями/сухой) – 375-390 кг.

Обозначенные выше параметры являются универсальными, идентичными вне зависимости от конкретной модификации. В то же время имеется большое количество различных нюансов. Одной из основных особенностей являются габаритные размеры. Они также являются одинаковыми на всех разновидностях мотора Д-144:

• длина – 919 мм;
• ширина – 741 мм;
• высота – 848 мм.

Также именно габаритными размерами обусловлена возможность инсталляции мотора в технику самых разных типов. Существенным фактором является мощность мотора. Она позволяет реализовывать самые разные задачи. Двигатель хорошо себя зарекомендовал в различных условиях работы – как при чрезмерно низких температурах так и наоборот – при высоких.

2.2 Основные характеристики различных видов двигателя Д-144

Все двигателя Д-144 делятся на 3 типа по отдаваемой на выходе мощности. Так, модели с эксплуатационном мощностью 44.1 кВт (60 л.с.), имеются следующие рабочие характеристики:

• скорость вращения коленчатого вала – 2 000 об/мин;
• объем цилиндра (рабочий) – 4.16 л;
• количество рабочих цилиндров – 4 шт.;
• крутящий момент, максимальный – 221 Н×м;
• величина удельного расхода топлива грамм/Вт×ч – 242.

Также имеются модели мощностью 50 и 37 л.с. Двигателя мощностью 50 л.с. имеют следующие рабочие параметры:

• скорость вращения коленчатого вала – 1 800 об/мин;
• рабочий объем цилиндров – 4.16 л.;
• максимальный крутящий момент, Н×м – 205;
• удельный расход топлива, грамм/Вт×ч – 241;
• количество рабочих цилиндров – 4.

Двигатель мощностью 37 л.с.:

• количество рабочих цилиндров – 4;
• рабочий объем каждого, л – 4.16;
• величина максимального крутящего момента, об/мин – 1 500;
• диаметр цилиндра, мм – 105;
• максимальный крутящий момент, Н×м – 192.

В настоящее время на ВМТЗ ведется разработка модифицированной версии данного типа двигателя. Причиной тому является его востребованость в различных сферах человеческой деятельности. Важным моментом является воздушное охлаждение. Именно за счет этого, отчасти, достигается относительно небольшой расход топлива при достаточно высокой мощности на выходе.

Чип-тюнинг

Для увеличения мощностных характеристик двигателя M40B16, владельцы проводят чип-тюнинг. По мнению экспертов, тюнинг данной серии моторов является не самым выгодным денежным вложением. Экономически целесообразным является приобретение контрактного движка М50 и осуществлять все необходимые метаморфозы с ним.

При большом желании улучшить мощностные характеристики m40b16 есть строкер.

Суть заключается в увеличении объёма силовой установки. Рабочая ёмкость агрегата увеличивается до 2,1 литра посредством растачивания блока до 86 мм, а также использования поршней от S50B30, шатунов от М44В19. Кроме того, осуществляется замена головки блока цилиндров, газораспределительного механизма, впускного и выпускного коллекторов, электронный блок управления берётся от М44. В целом, мероприятие позволит повысить мощностные характеристики до 152-162 коней.

Установка турбины на m40b16 является бесполезным занятием, на выходе которого получится мотор на 150 л.с., но с меньшим уровнем надёжности и значительно сокращённым сроком эксплуатации.

Конструкция поршня

Поршень двигателя имеет достаточно простую конструкцию, которая состоит из следующих деталей:

1. Головка поршня ДВС
2. Поршневой палец
3. Кольцо стопорное
4. Бобышка
5. Шатун
6. Юбка
7. Стальная вставка
8. Компрессионное кольцо первое
9. Компрессионное кольцо второе
10. Маслосъемное кольцо

Конструктивные особенности поршня в большинстве случаев зависят от типа двигателя, формы его камеры сгорания и типа топлива, которое используется.

Днище

Днище может иметь различную форму в зависимости от выполняемых им функций – плоскую, вогнутую и выпуклую. Вогнутая форма днища обеспечивает более эффективную работу камеры сгорания, однако это способствует большему образованию отложений при сгорании топлива. Выпуклая форма днища улучшает производительность поршня, но при этом снижает эффективность процесса сгорания топливной смеси в камере.

Поршневые кольца

Ниже днища расположены специальные канавки (борозды) для установки поршневых колец. Расстояние от днища до первого компрессионного кольца носит название огневого пояса.

Поршневые кольца отвечают за надежное соединение цилиндра и поршня. Они обеспечивают надежную герметичность за счет плотного прилегания к стенкам цилиндра, что сопровождается напряженным процессом трения.  Для снижения трения используется моторное масло. Для изготовления поршневых колец применяется чугунный сплав.

Количество поршневых колец, которое может быть установлено в поршне зависит от типа используемого двигателя и его назначения. Зачастую устанавливаются системы с одним маслосъемным кольцом и двумя компрессионными кольцами (первым и вторым).

Маслосъемное кольцо и компрессионные кольца

Маслосъемное кольцо обеспечивает своевременное устранение излишков масла с внутренних стенок цилиндра, а компрессионные кольца –  предотвращают попадания газов в картер.

Компрессионное кольцо, расположенное первым, принимает большую часть инерционных нагрузок при работе поршня.

Для уменьшения нагрузок во многих двигателях в кольцевой канавке устанавливается стальная вставка, увеличивающая прочность и степень сжатия кольца. Кольца компрессионного типа могут быть выполнены в форме трапеции, бочки, конуса, с вырезом.

Маслосъемное кольцо в большинстве случаев оснащено множеством отверстий для дренажа масла, иногда – пружинным расширителем.

Поршневой палец

Это трубчатая деталь, которая отвечает за надежное соединение поршня с шатуном. Изготавливается из стального сплава. При установке поршневого пальца в бобышках, он плотно закрепляется специальными стопорными кольцами.

Поршень, поршневой палец и кольца вместе создают так называемую поршневую группу двигателя.

Юбка

Направляющая часть поршневого устройства, которая может быть выполнена в форме конуса или бочки. Юбка поршня оснащается двумя бобышками для соединения с поршневым пальцем.

Для уменьшения потерь при трении, на поверхность юбки наносится тонкий слой антифрикционного вещества (зачастую используется графит или дисульфид молибдена). Нижняя часть юбки оснащена маслосъемным кольцом.

Обязательный процесс работы поршневого устройства – это его охлаждение, которое может быть осуществлено следующими методами:

• разбрызгиванием масла через отверстия в шатуне или форсункой;
• движением масла по змеевику в поршневой головке;
• подачей масла в область колец через кольцевой канал;
• масляным туманом

Уплотняющая часть

Уплотняющая часть и днище соединяются в форме головки поршня. В этой части устройства расположены кольца поршня – маслосъемное и компрессионные. Каналы для колец имеют небольшие отверстия, через которые отработанное масло попадает на поршень, а затем стекает в картер двигателя.

В целом поршень двигателя внутреннего сгорания является одной из самых тяжело нагруженных деталей, который подвергается сильным динамическим и одновременно тепловым воздействиям. Это накладывает повышенные требования как к материалам, используемым в производстве поршней, так и к качеству их изготовления.

Проблемы и неисправности двигателя БМВ М54

Среди часто встречающихся неисправностей можно выделить следующие:

• система вентиляции картера с дифференциальным клапаном;
• подтеки из корпуса термостата;
• трещины на пластиковой крышке двигателя;
• отказы датчиков положения распределительных валов;
• после перегрева появляются проблемы со срывом резьбы в блоке под крепление ГБЦ;
• перегрев силового агрегата;
• перерасход масла;

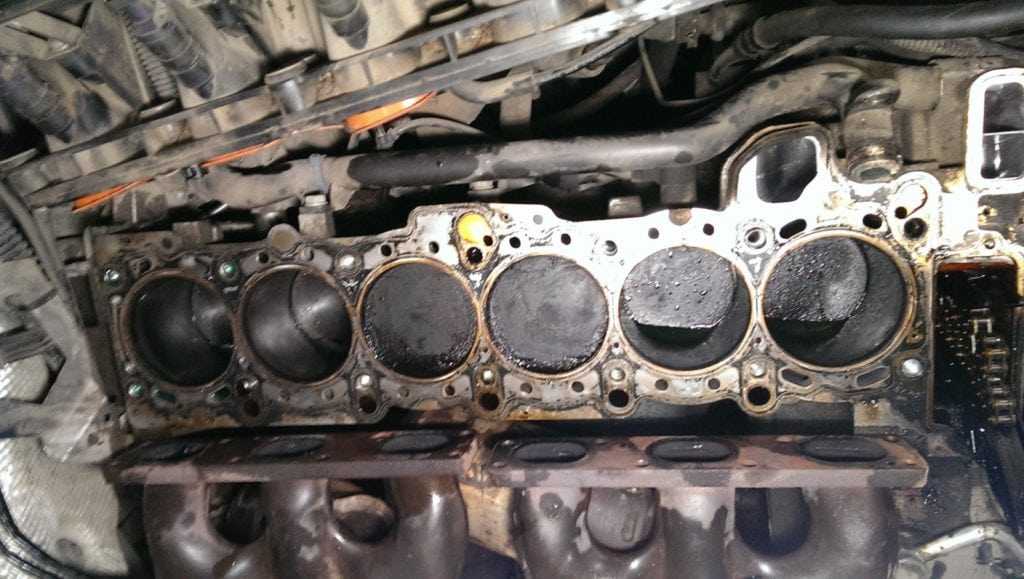

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Повышенный жор масла

Высота поршневых колец невысока, поэтому они больше подвержены к закоксованию. И уже к пробегу в 200 000 км. двигатель начинает поджирать масло. Расход может увеличиться до одного литра на 1000 км. Большой расход масла приводит к прогоранию выпускных клапанов, отложениям на коллекторах, выпускной системе, нагаром на поршнях.

Неисправности гидрокомпенсаторов

При неисправностях гидрокомпенсаторов, на холодном двигателе клапана ГРМ не закрывают до конца свои ходы и блок управления фиксирует неэффективную работу цилиндра. Подача топлива в соответствующий цилиндр прекращается, и двигатель работает неустойчиво или вовсе может заглохнуть. Вылечить такую болезнь можно заменой неисправных гидрокомпенсаторов зазоров клапанов.

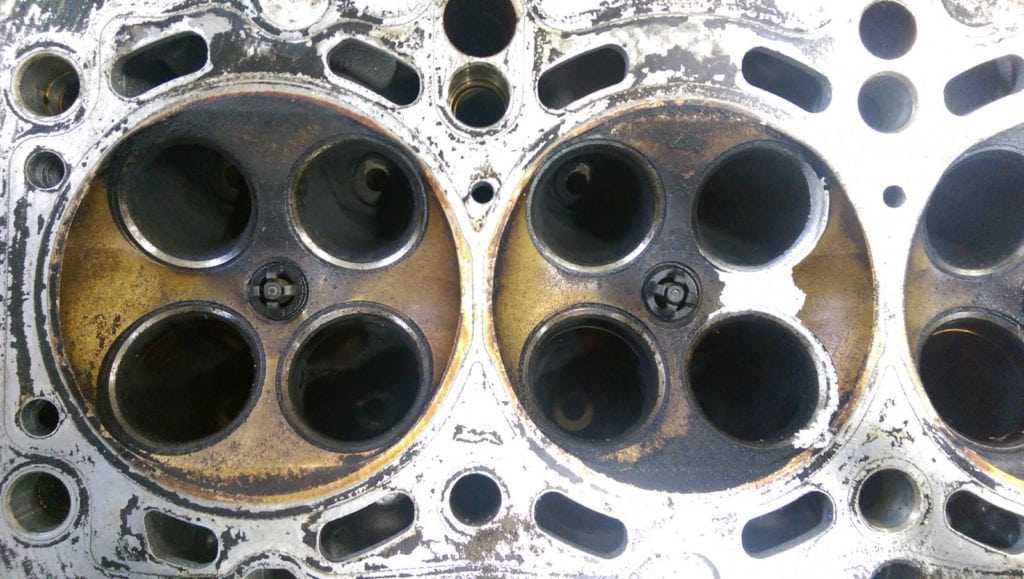

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Разрыв клапана в системе вентиляции картера

Еще одна проблема двигателя M54 – система вентиляции картера с дифференциальным клапаном, при разрыве которого зверски увеличивается расход масла. При его замерзании увеличивается давление картерных газов, что может привести к выдавливанию какого-нибудь уплотнения и вследствие течи масла. В основном выдавливает прокладку клапанной крышки головки блоков цилиндров. Неустойчивая работа проявляется из-за подсоса воздуха через плоскость разъема впускного коллектора и головкой блока. Если впускной коллектор не треснул, что может произойти, то обойтись достаточно заменой прокладки.

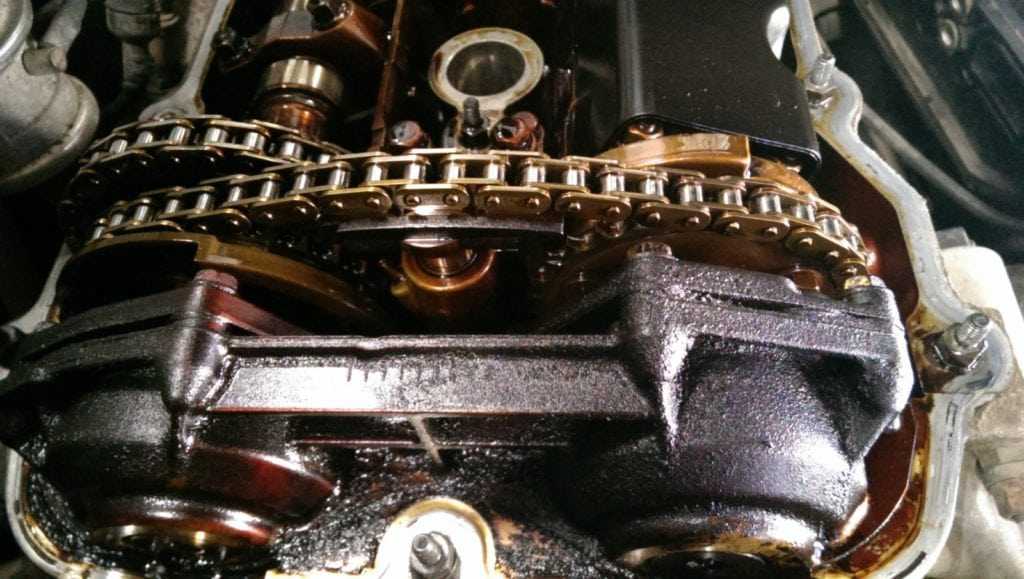

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Поломка датчиков положения распредвалов

Частые отказы датчиков положения распределительных валов приводят к проблемному запуску мотора и неустойчивой работе. Выход из строя датчика положения коленчатого вала – болезнь редкая, но случающаяся.

Перегрев и его последствия

Перегрев в 100% случаев приведет к караблению длинной алюминиевой головки. Если трещин в ней не обнаружится, то шлифовка восстановит плоскостность разъема. После перегрева возникают проблемы со срывом резьбы в блоке под крепление головки блока цилиндров. Приходится рассверливать, нарезать резьбу большего диаметра и вворачивать ввертыш под размер шпильки.

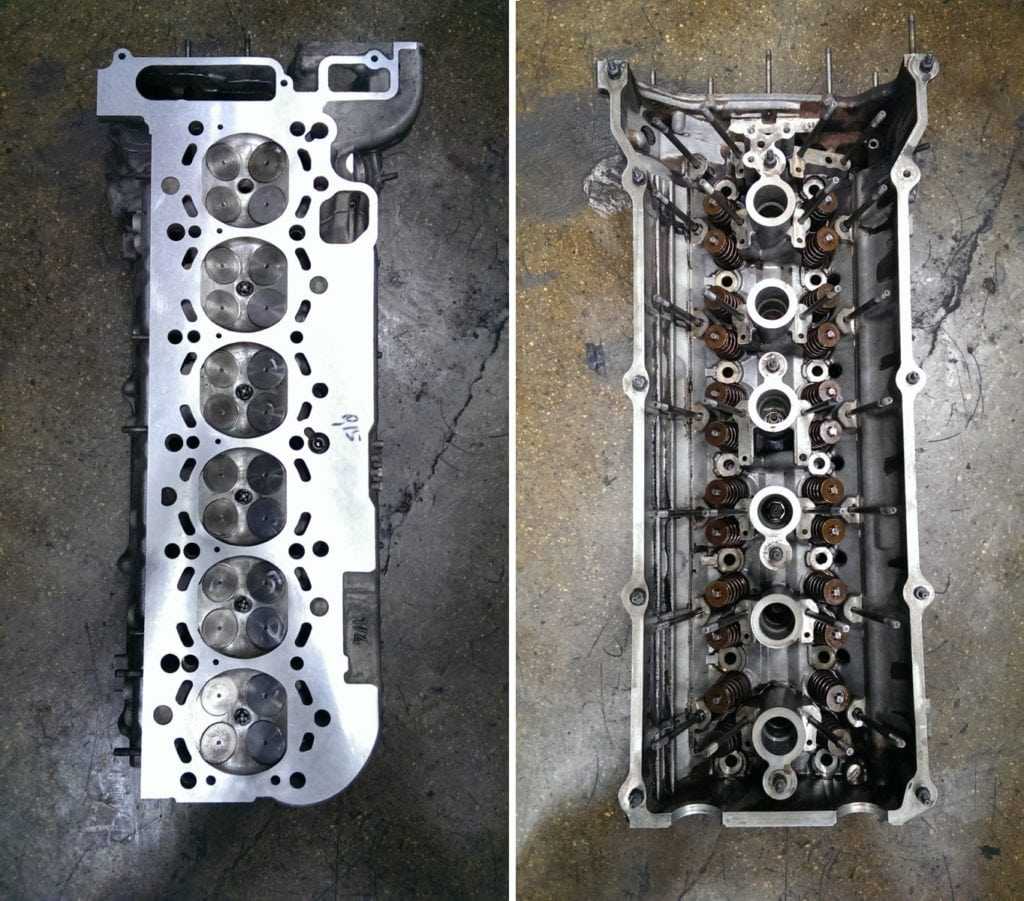

ГБЦ Двигателя BMW M54 после ремонта. Фото: stolica-atc.ru

BMW M54 после ремонта. Фото: stolica-atc.ru

BMW M54 после ремонта. Фото: stolica-atc.ru

Модификации

Существует две разновидности движка M40B16:

• M40B16, производство которого осуществлялось с 1988 до 1991 года. Данная модификация считается базовой. В конструкции отсутствует катализатор, а установка способна выжимать до 102 лошадей при 5500 оборотах в минуту. При этом величина крутящего момента достигает 143 Нм при 4250 оборотах в минуту.
• M40B16, вторая модификация уже с катализатором. Производство движка осуществлялось в течение трёх лет вплоть до 1994 года. Мощность силовой установки не превышает 100 коней при 5500 оборотах в минуту, а величина крутящего момента составляет 141 Нм.
