Двигатель ваз 2106 и его модернизация

Причины вероятных неисправностей

Если автомобиль 21063 не заводится, этому может быть несколько причин: топливо не поступает в карбюратор ВАЗ вследствие засора топливопровода либо неисправен топливный насос. Для исправления этих дефектов необходимо прочистить топливный бак и топливопроводы, а также проверить работу самого насоса и сменить детали, требующие этого. Также причиной неисправности может быть поломка в системе зажигания. Мотор глохнет на холостом ходу или работает с перебоями:

• холостой ход мотора не отрегулирован, что очень просто исправить путем выполнения регулировки;
• зазоры между кулачками и рычагами распредвала нарушены, в этом случае требуется отрегулировать зазоры;
• неисправен карбюратор ВАЗ 21063, возможно, в него попала вода или нарушена герметичность диафрагмы пускового устройства, для исправления ситуации необходимо избавиться от воды в карбюраторе, заменить диафрагму.

Отсутствует выработка полной мощности транспортного средства:

• дроссельные заслонки полностью не открываются, следует выполнить регулировку привода заслонок;
• засорен воздушный фильтр, необходима замена фильтра;
• топливный насос неисправен, необходимо выполнить проверку работы насоса, заменить поврежденные детали или весь насос.

Коренные подшипники коленвала стучат. Обнаружение возможно вследствие резкого открытия дроссельной заслонки в момент холостого хода. Более частые удары вызваны увеличением вращения коленвала. Если осевой заслон очень велик, то стук будет резким, с разными интервалами. Причинами могут стать:

• раннее зажигание, необходимо отрегулировать систему зажигания ВАЗ 21063;
• болты маховика ослаблены, необходимо подтянуть крепежные болты.

Слышен стук подшипников шатуна:

• зазор между цилиндром и поршнями увеличен, выполнить регулировку зазоров;
• сломана пружина клапана, заменить пружину.

Потребление масла повышено:

• масло может подтекать сквозь уплотнители мотора, в этом случае необходимо подтянуть прокладки и сальники или заменить их вовсе;
• излишняя амортизация колец, поршней или цилиндра мотора, следует расточить цилиндр и сменить кольца и поршни;
• поршневые кольца сломаны, выполнить замену колец.

Увеличено потребление топлива:

• воздушная заслонка открыта не полностью, выполнить регулировку заслонки;
• повышен уровень топлива в карбюраторе, путей решения два.

Если это связано с негерметичностью клапана или его заслонки, то стоит выполнить проверку на наличие посторонних частиц между иглой и седлом клапана. Если причина в заедании или трении, нужно проверить и выполнить ремонт поплавка.

Тюнинг ДВС

В принципе двигатель 21011 – это и есть заводской тюнинг ДВС 2101. Однако межцетровой размер цилиндров позволяет расточить их еще больше для увеличения объема. Выполняя тюнинг своими руками, следует учитывать нюансы:

• безопасным для мотора считается достижение максимум 80 л. с.;
• после изменения хода поршня, расточки цилиндра следует регулировать зажигание, модернизировать тормозную систему, маховик;
• может увеличиться расход масла и топлива, сократиться периодичность обслуживания мотора.

Тюнинг 21011

Производитель рекомендует тюнинг в виде улучшения существующих узлов без применения турбин. Например, из блока 21011 можно получить мотор 1,7 л:

• коленвал от 2103, оптимально от 21213;
• расточка цилиндров под размер 82 мм;
• поршни от Нива 213 или 21213 (компрессия выше);
• шатуны для первого варианта 213 или укороченный 129 мм для второго случая, соответственно.

Оптимальным значением соотношения R/S (длина шатуна/ход коленвала, соответственно) считается 1,75 единиц. При большем значении R/S получаются улучшенные высокие и средние обороты, но повышается температура внутри камер сгорания. Как результат – прогорание поршней. Скорость потока топливной смеси снижается, могут появиться детонации.

Таким образом, модернизированная версия мотора 21011 обладает более высокими техническими параметрами в сравнении с эталоном 2101. Именно на основе этого ДВС были разработаны поздние версии 2103 и 2105.

История создания и преимущества ВАЗ 2106

На момент создания и много лет спустя «шестерка» являлась передовым автомобилем. Модель, основанная на базе 2103 приобрела не только усовершенствованный и более мощный мотор, но и новую электросхему, а также улучшенный внешний дизайн. Автомобиль был способен развивать значительную по тем временам скорость — 150 км/ч, при этом время разгона с нуля до сотни составляло всего 16 секунд.

Салон также изменился в положительную сторону:

• на панели приборов появился тахометр;
• улучшилась звукоизоляция;
• сиденья приобрели подголовники и рельефную поверхность;
• интерьер салона также стал значительно комфортнее по сравнению с предыдущей моделью, в которой главный акцент был сделан на практичности.

Легендарный ВАЗ 2106 Брежнева.

Тормозная система

Тормозная система – двойная, включающая рабочий и стояночный тормоза.

Рабочая система включала в себя привод гидравлический и рабочие механизмы. Привод являлся двухконтурным, обеспечивающим разделение привода на две независимые части – один контур приводил в действие передние механизмы, а второй контур – задние. Этим обеспечивалась работоспособность системы при пробое одного из контуров.

Тормозная система

Передние тормозные механизмы были дисковыми, а сзади – барабанными. Наличие барабанного механизма позволило использовать механизм и как стояночный тормоз. Стояночный тормоз являлся механическим, посредством троса водитель воздействовал на механизм, обеспечивающим разжатие колодок и задние колеса стопорились.

Технические характеристики двигателей ВАЗ

Технические характеристики двигателей ВАЗ «Классика» достаточно простые. За время производства первого мотора, движки совершенствовались и лучшими представителями принято считать двигатель ВАЗ 2106 и 2107.

Перед тем, как приступить к описанию обслуживания и ремонта, стоит понимать, какие Вазовские двигатели устанавливались на «Классику»:

Лада 2101 «Копейка»

Можно сказать, что это самый легендарный автомобиль производства АвтоВАЗ. Данное транспортное средство и силовой агрегат по этот день можно встретить на просторах СНГ, и за его пределами.

ВАЗ 2101

Наименование	Характеристика
Марка	2101
Маркировка	1.2 л (1198 см куб)
Мощность	64 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,2 литров
Диаметр поршня	76 мм
Ресурс	120 — 150 тыс. км

ВАЗ 21011

Наименование	Характеристика
Марка	2101
Маркировка	1.3 л (1294 см куб)
Мощность	69 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,5 литров
Диаметр поршня	79 мм
Ресурс	120 — 150 тыс. км

Все силовые агрегаты оснащались 4-х ступенчатой коробкой передач. Также двигатель ВАЗ 2101 устанавливался на Ладу 2102. Преемником силового агрегата стал мотор с маркировкой 2103.

ВАЗ 2103

Транспортные средства с маркировкой ЛАДА 2103 оснащались моторами 2101, 21011 и новым двигателем ВАЗ 2103.

Наименование	Характеристика
Марка	2103
Маркировка	1.5 л (1452 см куб)
Мощность	71 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	8,5 литров
Диаметр поршня	76 мм
Ресурс двигателя ВАЗ	120 — 150 тыс. км

Как и предыдущие силовые агрегаты, 2103 имел коробку передач на 4 ступени. Охлаждение устанавливалось жидкостное, принудительное с постоянно работающим вентилятором охлаждения.

ВАЗ 2104

«Четвёрка» выпускалась достаточно долго, поэтому её борт получал все возможные моторы и их модификации. Так, на 2104 монтировались вазовские моторы следующих маркировок: 2103, 2105, 21067, 21073 и 341. Рассмотрим, характеристики более подробнее:

Мотор ВАЗ 2105

Наименование	Характеристика
Марка	2105
Маркировка	1.3 л (1290 см куб)
Мощность	46 кВт
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	10 литров
Диаметр поршня	76 мм
Ресурс двигателя ВАЗ	120 — 150 тыс. км

ВАЗ 21067

Наименование	Характеристика
Марка	21067
Маркировка	1.6 л (1569 см куб)
Мощность	82 л.с.
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	8,2 литров
Эконорма	Евро-2
Ресурс двигателя ВАЗ	150 — 180 тыс. км

ВАЗ 21073

Наименование	Характеристика
Марка	21073
Маркировка	1.7 л (1689 см куб)
Мощность	84 л.с.
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,5 литров
Эконорма	Евро-2
Ресурс двигателя ВАЗ	180 — 200 тыс. км

ВАЗ 341

Дизельная версия на ограниченное количество транспортных средств.

Наименование	Характеристика
Марка	341
Маркировка	1.5 л (1524 см куб)
Мощность	50 л.с.
Тип	Дизель
Топливо	Дизельное топливо
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	6,7 литров
Ресурс двигателя ВАЗ	220 — 250 тыс. км

ВАЗ 2105

На ВАЗ 2105 устанавливались разные силовые агрегаты за время производства. Рассмотрим, какие двигатели ВАЗ имел автомобиль с маркировкой 2105:

• ВАЗ-2101 — 1,2 л, карбюратор, 64 л. с.
• ВАЗ-2105 — 1,3 л, карбюратор, 69 л. с.
• ВАЗ-2103 — 1,45 л, карбюратор, 77 л. с.
• ВАЗ-2104 — 1,5 л, центр. впрыск, 72 л. с.
• ВАЗ-21067 — 1,6 л, распр. впрыск, 80 л. с.
• ВАЗ(БТМ)-341 — 1,52 л, дизель, 50 л. с.
• ВАЗ-4132 — РПД, 1,654 л, 140 л. с.

ВАЗ 2106

«Шестёрка» кроме уже знакомых двигателей 2101 и 21011 получила улучшенный силовой агрегат с маркировкой 2106. Этот двигатель считается одним из лучших карбюраторных ДВС ВАЗ разработанных заводом изготовителем. Рассмотрим технические характеристики ВАЗ 2106:

Наименование	Характеристика
Марка	2106
Маркировка	1.6 л (1569 см куб)
Мощность	75 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	10,5 литров
Диаметр поршня	79 мм
Ресурс двигателя ВАЗ	150 — 180 тыс. км

ВАЗ 2107

Данное транспортное средство выпускалось на заводе АвтоВАЗ наиболее долго, целых 30 лет, после чего было снято с производства, поскольку морально и технически устарело. Если бы данный автомобиль выпускался по этот день, то спрос был бы на него очень большой, поскольку невысокая цена и простота конструкции завоевали доверие автомобилистов.

На автомобиль ВАЗ 2107 устанавливались, как карбюраторные двигатели, так и инжекторные. Первые имели маркировку 2103, 2105 и 2106. Что касается инжектора, то мотор ВАЗ имел маркировку 21071 и 21073.

Отличительные особенности

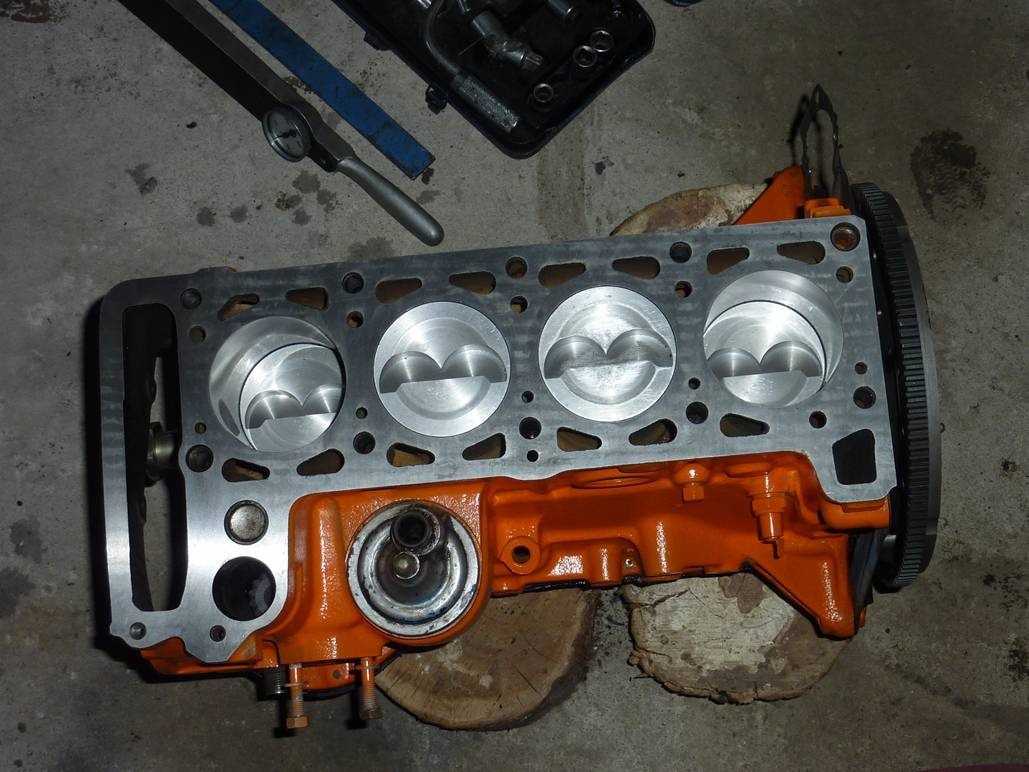

Двигатели ВАЗ-2106 представляют собой довольно успешную доработку прошлой модели. В процессе создания силового агрегата инженеры применяли самые современные на то время технологии. Производитель ставил задачу усовершенствовать конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Мощность двигателя ВАЗ-2106 смогли увеличить при помощи увеличения общего действующего объема

Особое внимание при разработке и производстве инженеры уделяли улучшению качества обработки камер сгорания. Благодаря доработкам и модернизациям, на свет появился блок цилиндров 10002011

Кроме диаметра, в этом блоке других отличий от базовой конструкции нет.

На производстве во время проведения технологических процессов инженеры и специалисты дают каждому цилиндру блока определенный класс. Сейчас можно выделить пять или более таких классов. Они различаются между собой на 0,01 мм. Этим классам присвоены символы – А, B, C, D, E. Чтобы выяснить, к какому классу причислен конкретный агрегат, достаточно заглянуть под двигатель. Буква указана внизу основания. Головка блока с индексом 21011-10005011-10 осталась без каких-либо изменений. Для корректировки общего размера цилиндров разработчикам и инженерам пришлось применить новые прокладки ГБЦ.

Что касается поршней, то стандартные и принятые во всем мире поршни имеют массу похожих характеристики. В этом двигателе использовались детали поршневой системы от агрегата 21011. Номинальный диаметр такого поршня по паспортным данным составляет 79 мм.

Новая модификация двигателя имеет специальные цилиндрические лунки. Также увеличились объемы. В процессе работы в каждой области поршень прогревается более равномерно и не сразу, а постепенно. Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили расположить в бобышках поршня специальные терморегулирующие пластины. С 1990 года силовые агрегаты комплектовались карбюраторами “ОЗОН” 2107-1107010-20, а также вакуумным распределителем зажигания.

Замена типа редуктора

Изменение передаточного числа редуктора влечет за собой и изменения в динамике автомобиля, возможно, новые характеристики ходовой части вам не понравятся. Снижение передаточного числа повысит скорость автомобиля, но снизится его мощность. Двигатель с малым объемом цилиндров может не разогнать автомобиль до желаемой скорости.

Узнать, подходит ли запчасть к автомобилю, можно в сервисных центрах ВАЗ или у консультантов нашего магазина сайт.

Важнейшим событием отечественного автопрома стал запуск в 1972 году в производство автомобилей «Жигулей» — ВАЗ-2103, которые обладали намного большей мощностью по сравнению со своими предшественниками. Многими гражданами данная автомашина рассматривалась как абсолютно новая, удобная и быстроходная модель.

Для продаж за границу ВАЗ-21035 и ВАЗ-21033 конструировали с внедрёнными в них 1,3-литровыми агрегатами. ВАЗ-21011 шёл с мощностью в 69 лошадиных сил, или как вариация, с более экономичным двигателем в 64 лошадиных силы. Разница в оформлении салона ВАЗ-2103 от ВАЗ-2101 были просто громадные. Во-первых, свободное место над головой водителя было поднято на 15 миллиметров, во-вторых было расширено пространство от потолка салона до сидения, и в-третьих – было в значительной мере преобразовано всю панель приборов, в которой теперь появился тахометр и часы.

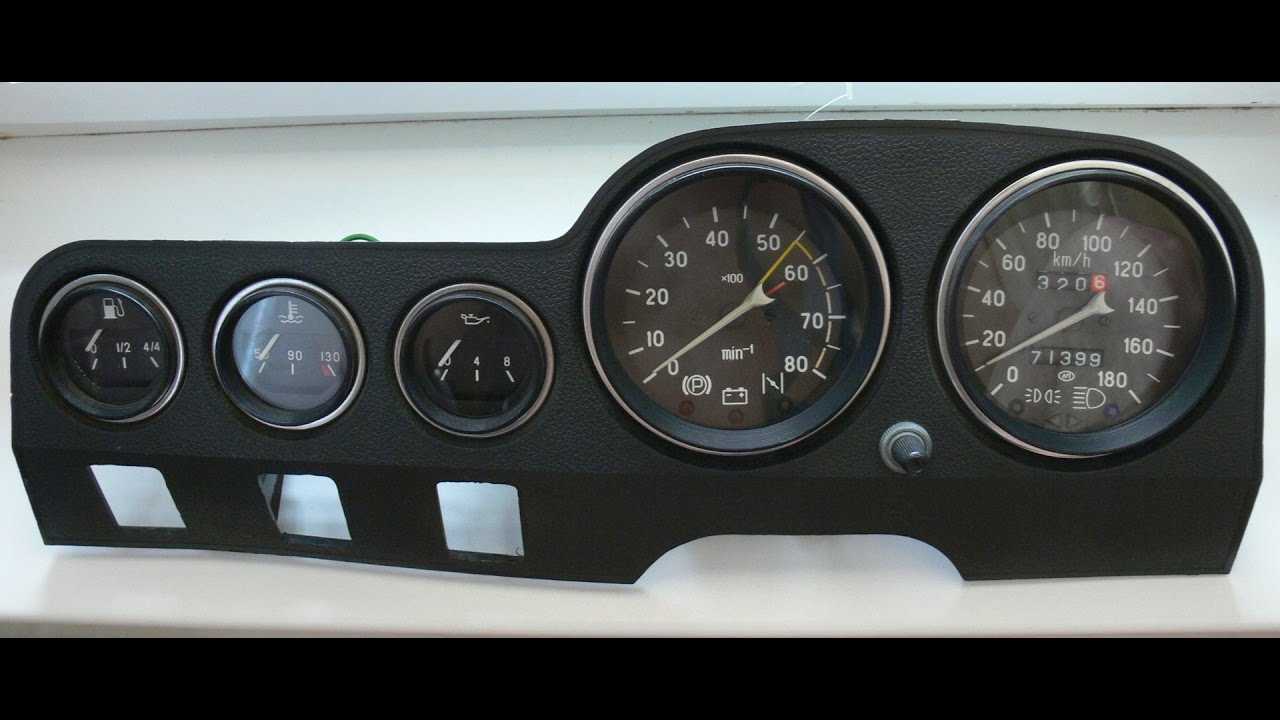

Приборная панель

Приборная доска у ВАЗ-2106 была позаимствована с модели ВАЗ-2103. Все приборы были разделены, каждый датчик стоял отдельно. Над рулевой колонкой располагались два больших круглых датчика – спидометр и тахометр, ниже которых установили рукоятку сброса с показателей суточного пробега.

Приборная панель

Влево от этих датчиков в ряд расположили три небольших вспомогательных датчика – Давления масла, температуры и топливного бака. Под этими датчиками расположили три функциональных клавиши – включения дворников, головного света и обогрева заднего стекла.

Это основные характеристики и конструктивные особенности автомобиля ВАЗ-2106. И хоть сейчас он уже не производится, но любителей данного авто еще очень много, а значит, «колесить» по дорогам эта модель будет еще долго.

Неисправности и ремонт

Хоть моторы, устанавливаемые на ВАЗ 2112, и считаются достаточно выносливыми, но не обойдётся без поломки силовых агрегатов. Так, наиболее частыми проблемами можно считать: плавают обороты, движок глохнет или плохо заводится. Причиной такого поведения могут служить разные факторы. Ремонт ВАЗ 2112 двигателя, автолюбители предпочитают, в основном, проводить своими руками, поскольку это дешевле.

Со временем эксплуатации силовых агрегатов, на первых моторах были замечены частые неисправности системы охлаждения, связанные с работоспособностью термостата и водяного насоса. Но, на следующих поколениях движков, эта хроническая неисправность была решена.

Описание технических параметров, схема электропроводки

Технические характеристики ВАЗ 21063 имели отличия от популярного классического автомобиля ВАЗ 2106. Кузов транспортного средства представлен 4-дверным седаном, вместимость которого составляет 5 человек. Установлен маломощный двигатель объемом в 1290 куб. см и мощностью в 64 л. с. при 5600 об/мин. Система питания представлена в виде карбюратора, а предпочтительный бензин с октановым показателем 92.

В автомобиле ВАЗ 21063 установлена 4-ступенчатая коробка передач, это заднеприводная модель. Модель имеет задние барабанные тормоза и передние дисковые. Колесная база автомобиля составляет 2424 мм, высота 1440, а ширина 1611 мм, общая длина равна 4166 мм. Масса машины со стандартной комплектацией — 1035 кг, предел допустимой полной массы авто равен 1435. Применяются шины 170-70 типоразмера при 13 диаметре.

Объем багажника равен 345 л. Технические характеристики модели 21063 позволяют развить ей максимальную скорость в 145 км/ч, при этом автомобиль разгоняется до 100 км за 18 сек. Семейство ВАЗ идет в основном с однопроводной электрической схемой. Следовательно, все отрицательные выводы соединены с массой автомобиля, они, в свою очередь, выполняют функцию второго провода. В автомобиле ВАЗ 21063 проводка выполнена следующим образом:

Какой мотор можно установить на «копейку» вместо штатного

Одним из основных видов автомобильного тюнинга является усовершенствование двигателя машины. Моторы ВАЗ 2101 — непаханое поле в этом смысле. Некоторые умельцы с целью увеличения мощности и тяговых характеристик устанавливают на них турбины, другие — меняют коленвал и растачивают цилиндры, а третьи — просто меняют двигатель на более мощный

Но здесь важно не перестараться, ведь кузов машины рассчитан на определённые нагрузки, превысив которые можно серьёзно навредить всему автомобилю

Среди популярных вариантов для замены стоит рассматривать лишь близкие по конструкции и показателям силовые агрегаты. На «копейку» без особых проблем можно установить бензиновый мотор объёмом 1,6 или 2,0 литра от того же Фиата-Аргента или Полонеза.

Можно попробовать и такой же двигатель от Рено-Логан или Митсубиши-Галант, если ставить их вместе с коробкой передач. Но самый лучший вариант — это силовой агрегат с последующих модификаций ВАЗов. Это могут быть ВАЗ 2106, 2107, 2112 и даже 2170. Двигатели с этих машин подойдут и по размеру, и по креплению к коробке скоростей.

Особенности конструкции

Задача, которая ставилась при разработке мотора 21116, заключалась в его форсировке — увеличении мощности по сравнению с версией 21114. Выполнена она была без корректировки схемы силового агрегата. Комплектование деталями осталось прежним, не понадобилось увеличение диаметра цилиндров расточкой, изменение длины хода поршней. Обошлись без изменения масляной магистрали, размещения коренных подшипников. Не затронут поршневой палец, то же и с шатунными шейками.

Среди главных особенностей агрегата — комплектация привода газораспределительного механизма (ГРМ) высоконадежным ремнем компании Гетс, гарантирующим 200 тыс. км пробега, что соответствует заявленному производителем ресурсу мотора. Необходимость этого вызвана установкой в моторе более тонких клапанов и возможности их загиба в случае разрыва ремня ГРМ. Последний способен работать при -40…+40°С.

Увеличению мощности агрегата способствовало снижение веса шатунно-поршневой группы. Она укомплектована:

• кольцами, имеющими высоту 1,2, 1,5, 2,0 мм;
• разработанными специально для двигателя поршнями;
• шатунными элементами от мотора марки 11194.

Остался классическим блок цилиндров с высотой 197,1 мм, для изготовления которого используется высокопрочный чугун, а поверхность цилиндров подвергается плосковершинному хонингованию (платохонигованию). Начало нумерации — от шкива коленчатого вала.

В агрегате 21116 используется головка блока цилиндров от вазовского мотора 11186, которая прошла модернизацию. Коснулось это:

• площадки, которой крепится катколлектор;
• механизма, регулирующего натяжение привода ГРМ;
• металлической прокладки, которая теперь толщиной 0,43 мм;
• камеры сгорания, которая стала выше на 1,2 мм;
• охлаждающих каналов, у которых возросло сечение и улучшился отвод тепла.

У двигателя:

• уменьшилась вибрации, он стал тише работать;
• снизился расход масла до 50 г/1000 км и топлива в смешанном цикле — до 7,2 л/100 км;
• новые:
  • шкивы для коленчатого и распределительного вала;
  • натягивающее устройство ГРМ, работающее автоматически;
  • впускной модуль, имеющий Н-образную форму, что оптимизировало процедуру впуска и выпуска, привело к улучшению основных характеристиках агрегата — вырос крутящий момент;
  • кронштейн крепления впускной системы.

Усовершенствования коснулись:

1. Ресивера. На его входе появился электромеханический модуль, связанный с дроссельной заслонкой. Связь его с педалью газа выполнена проводом, а не тросиком. Благодаря этому появилась возможность контроля подачи в цилиндры воздуха, а не только топлива.
2. Поршней:
   • на их днище вместо лунки появилось углубление (мульда), что исключило образование микротрещин в утонченных местах;
   • зоны первых поршневых колец подверглись дополнительному анодированию, что улучшило устойчивость при критических температурах;
   • юбки получили графитовое покрытие, уменьшающее возможность образования задиров.
3. Металлической прокладки. Она теперь 2-слойная, способна выдержать большее давление, увеличила надежность герметичности газового стыка. Снизилось необходимое усилие затяжки, что привело к уменьшению диаметра болтов, которыми стягивается головка с блоком цилиндров. В результате уменьшилась масса, деформация цилиндров.
4. Водяного насоса. Он снабжен более надежными сальниками и подшипниками, имеет увеличенную производительность, приводной шкив под тонкий ремень.
5. Катколлектора. В нем увеличили длину труб, сделали приплюснутой форму, развели потоки, что привело к снижению потерь и сопротивления.

Расточка коллекторов

Чтобы доработать коллекторы, необходимо выполнить два основных этапа работы.

Этап	Цель
Первый этап	Получить необходимый диаметр каналов в результате выполнения фрезерной обработки коллекторов
Второй этап	Отполировать тракт при помощи специальных инструментов и приспособлений. Для этого необходимо на шланге закрепить наждачную бумагу средней зернистости, а шланг насадить на дрель. За счет вращений насадки внутри расточенного канала достигается необходимый эффект

При выполнении данной операции самым главным является сохранение штатного расположения оси каналов и формы сечения проточной части.

Работа инструментом

Дорабатывая коллекторы, соблюдайте несколько важных правил.

1. Перед началом расточки коллектора ГБЦ обязательно точно определите расположение коллекторов относительно головки блока цилиндров. Для этого нужно установить пару штифтов.
2. Диаметр отверстия впускного трубопровода можно делать меньше на 1-1,5 миллиметра, чем диаметр ответных окон в головке. Во многом из-за этого многие владельцы ВАЗ 2109 отказываются от расточки коллекторов.
3. Отверстия выпускного коллектора по диаметру могут быть равными или больше, чем диаметр ответных трактов ГБЦ на 1-1,5 миллиметра.

Расточка выпускных и впускных каналов ГБЦ

Прежде чем приступить к созданию новой геометрии впускных и выпускных каналов, запомните, что по результатам расточки она обязательно должна оказаться соосной с коллекторами, которые вы уже обработали.

Чтобы соблюсти данное условие, необходимо состыковать трубопровод с ГБЦ и по полученным следам задать необходимую геометрию путем расточки. Для получения четкой метки используйте солидол или пластилин, которым обрабатывается торец ГБЦ.

Расточка каналов ГБЦ должна быть направлена на получение следующих диаметров.

Канал	Диаметр канала
Впускной канал ГБЦ	31-32 миллиметра
Выпускной канал ГБЦ	29 миллиметров

Тракт в головке блока обрабатывается с соблюдением следующей последовательности:

• Растачивается фрезером со стороны коллектора до втулки под клапан;
• Расточка ведется со стороны камеры сгорания. Убедитесь, что седла для новых клапанов установлены;
• Расточка геометрии при помощи шарошек различной конфигурации;
• Шлифовка каналов.

Обработка поверхностей

Важные нюансы

Прежде чем приступить к работе по обработке впускных и выпускных каналов ГБЦ, обратите внимание на несколько важных рекомендаций специалистов:

Дополнительно обрабатывать, доводить до совершенства внутренние поверхности впускных каналов не обязательно при помощи наждачки. Получаемые в результате фрезеровки дефекты на поверхности будут способствовать скапливанию капель бензина и его испарению;
Обрабатывая впускной канал четвертого цилиндра, вы обязательно вскроете канал масляной системы

В него потребуется установить выточенную в соответствии с размерами втулку;
Дорабатывая каналы, пристальное внимание обратите на соблюдение диаметров. Выполнив отверстия больше положенных размеров, вы рискуете вскрыть рубашку охлаждения, которая проходит рядом

Если это сделать, ваша ГБЦ окажется непригодной для дальнейшего использования.

Установить втулку в четвертном впускном канале нужно обязательно. В противном случае вы оставите один на один тонкую алюминиевую стенку с давлением масла при работающем двигателе. Прорыв такой стенки окажется неизбежен.

Завершающий этап

На завершающем этапе доработки ГБЦ вам потребуется установить на торец головки блока новую прокладку и доработать ее в соответствии с расточкой.

При расточке каналов головки блока цилиндров на автомобилях ВАЗ 2109 с 8 клапанным двигателем необходимо заменить все клапана на аналогичные элементы, только большего размера с обязательным сохранением соотношения — диаметр впускного канала должен составлять 0,75 от диаметра выпускного канала. В основном используют пару на 39 и 34 миллиметра, хотя можно задействовать 34 и 41 мм.

Обязательно выполните доработку фасок и седел клапанов.

Доработка головки блока — это достаточно сложный, трудоемкий процесс, который потребует повышенной концентрации и осторожности в ваших действиях. В связи с этим рекомендуем обращаться к профессионалам, либо выполнять такую работу своими руками, получив предварительно необходимые знания

 Загрузка …

Доработка цилиндро-поршневой группы

Мощность с потолка не берется, и для того, чтобы форсировать мотор придется немного доработать поршневую. Можно пойти двумя путями — методом увеличения объема или методом увеличения продуктивности двигателя за счет оборотов, легкости деталей и балансировки. А можно скомбинировать эти два метода. В принципе, если стоит задача просто малой кровью поднять мощность, то замена силового агрегата на любой от классики позволит это сделать, поскольку 2101 — самый слабый в семействе.

Здесь может возникнуть проблема с документами при переоформлении силового агрегата. Если этот вопрос неподъемный, тогда придется оставлять блок цилиндров, соответствующий техпаспорту. Но и это не беда. Дело в том, что у ВАЗ 2103 точно такой же диаметр цилиндра, как у 2101, поэтому достаточно установить коленвал от тройки, укороченные шатуны и слегка доработать поршневую. В результате даже без всякого колдовства, получим троечный двигатель с объемом почти полтора литра.
