Система питания бензинового двигателя с впрыском топлива. система распределённого впрыска, состав элементов и работа. преимущества системы впрыска топлива

Содержание:

Карбюратор против впрыска топлива

В двигателе внутреннего сгорания соотношение топлива и воздуха в топливно-воздушной смеси оказывает значительное влияние на характеристики двигателя, поскольку оно напрямую регулирует выходную мощность двигателя.

Карбюраторы и электронные системы впрыска топлива — это устройства, используемые для смешивания топлива и воздуха в надлежащем соотношении и управления воздушно-топливной смесью, подаваемой в двигатель. Карбюратор был впервые представлен в конце 19 века, а методы впрыска топлива начали применяться примерно в 1920-х годах. Однако только после 1980-х годов системы впрыска топлива полностью обогнали карбюраторы в конструкции двигателя.

Подробнее о карбюраторах

Карбюратор — это механическое устройство, используемое для управления топливовоздушной смесью в любом типе двигателя внутреннего сгорания. Когда он был впервые разработан, он имел гениальную конструкцию и почти столетие служил блоком управления топливом.

Механизм карбюраторов основан на эффекте Вентури, происходящем в узком участке воздухозаборника, где увеличение скорости воздуха вызывает падение давления в воздушном потоке. В этой секции топливо всасывается из емкости подачи через небольшое отверстие, и емкость соединяется с основным топливным баком с потоком, контролируемым механизмом поплавкового клапана. Забор воздуха (объемный расход) в основном регулируется дроссельной заслонкой и действует как дроссельный механизм двигателя. При более высокой скорости потока воздуха всасывается больше топлива, чтобы обеспечить большую мощность при сгорании, а при более низкой скорости потока происходит обратное. Таким образом, этот механизм используется для управления выходной мощностью двигателя, в основном ограничивая или обогащая топливную смесь, доступную для сгорания. Кроме того, предусмотрены механизмы запуска двигателя на холостом ходу.

Карбюраторы используются уже давно, потому что их легко восстанавливать и изменять. Кроме того, если двигатель ориентирован исключительно на мощность, то карбюратор является лучшим выбором, поскольку он не ограничивает количество топлива, забираемого из бака.

Несмотря на оригинальную конструкцию и долгую службу, карбюраторы имеют серьезные недостатки с точки зрения эффективности и производительности в экстремальных и критических условиях. Высокий уровень выбросов, меньшая экономия топлива и сложность системы требуют опыта для точной настройки системы. В авиационных двигателях высокое ускорение во время маневров в полете может привести к нехватке топлива в двигателе из-за механической конструкции карбюратора.

Подробнее о впрыске топлива

Системы впрыска топлива используются для устранения недостатков карбюратора и стали наиболее заметным типом системы подачи топлива в двигателях внутреннего сгорания.

Конструкция механизма впрыска топлива чрезвычайно проста, но в ней задействовано много частей, которые сильно взаимозависимы. Клапан, управляемый входом датчика или аналогичного механизма, соединенного с дроссельной заслонкой, и потоком воздуха позволяет топливу под давлением попадать в поток воздуха к двигателю.

В настоящее время наиболее распространенным типом метода впрыска топлива является электронный впрыск топлива (EFI), который использует цикл управления с обратной связью, включающий блок управления двигателем (ECU), множество датчиков и блок топливной форсунки. На основании сигналов от датчика блок управления двигателем включает форсунку.

Топливные форсунки имеют много преимуществ перед карбюраторами. Расход топлива можно оптимизировать в соответствии с характеристиками двигателя, тем самым повышая эффективность и сокращая выбросы. Это также позволяет двигателю работать на различных видах топлива, и работа с точки зрения водителя будет плавной и быстрой. Полная электронная природа EFI позволяет диагностировать проблемы, просто подключив ECU к диагностическому устройству или компьютеру. EFI очень надежен, а затраты на обслуживание также невысоки.

В чем разница между карбюратором и впрыском топлива?

• Карбюраторы — полностью механические устройства, но впрыск топлива может быть механическим или электронным. Однако наиболее распространенным стал электронный впрыск топлива (EFI).

• Карбюраторы очень сложны, и для их обслуживания и настройки требуется определенный опыт, но механизмы впрыска топлива проще.

• Стоимость карбюраторного двигателя ниже, чем у двигателя EFI.

• Выбросы от системы EFI намного ниже, чем от двигателя с карбюратором.

Особенности инжектора

Схема топливной системы («Мерседес е200» в том числе) инжекторного типа имеет принципиальное отличие от карбюраторного аналога:

• Во-первых, топливо из бака в ней подается на рампу, к которой подсоединены форсунки-распылители.
• Во-вторых, воздух в камеру сгорания двигателя подается через специальный дроссельный узел.
• В-третьих, уровень давления, создаваемый насосом в системе, в разы больше того, который создает карбюраторный механизм. Это явление объясняется необходимостью обеспечения быстрого впрыска горючего форсункой в камеру сгорания.

Но не только этим отличается от карбюратора инжекторная топливная система. «Шевроле Нива» (схема его топливной указана на фото ниже), как и другие современные авто, имеет в своем распоряжении так называемые «электронные мозги», то бишь ЭБУ. Последний отвечает за сбор и обработку информации со всех существующих датчиков в автомобиле.

Так вот, ЭБУ также управляет впрыском бензина. В зависимости от режима работы электроника самостоятельно определяет, какую именно смесь нужно подать в цилиндр – бедную или обогащенную. Но не только этим отличается схема топливной системы («Форд Транзит» CDi в том числе) инжекторного типа. Она может иметь разное количество распылителей. Об этом мы расскажем в следующем разделе.

Прибор для измерения давления топлива

Как было сказано выше, работа бензонасоса проверяется специальным прибором — манометром. Самый распространенный МП – 100 производства ООО «НТС». В нашем сервисе мы используем его с 2008 года, точность показаний осталась на заводском уровне. В комплекте имеются переходники и клапан сброса давления.

Манометр МП — 100

Позволяет измерить давление топлива как в рампе при наличии штуцера, так и в любом месте топливопровода. В наборе с манометром имеется переходники:

УП-2 переходник удлинитель позволяет делать замер на заднеприводной классике.

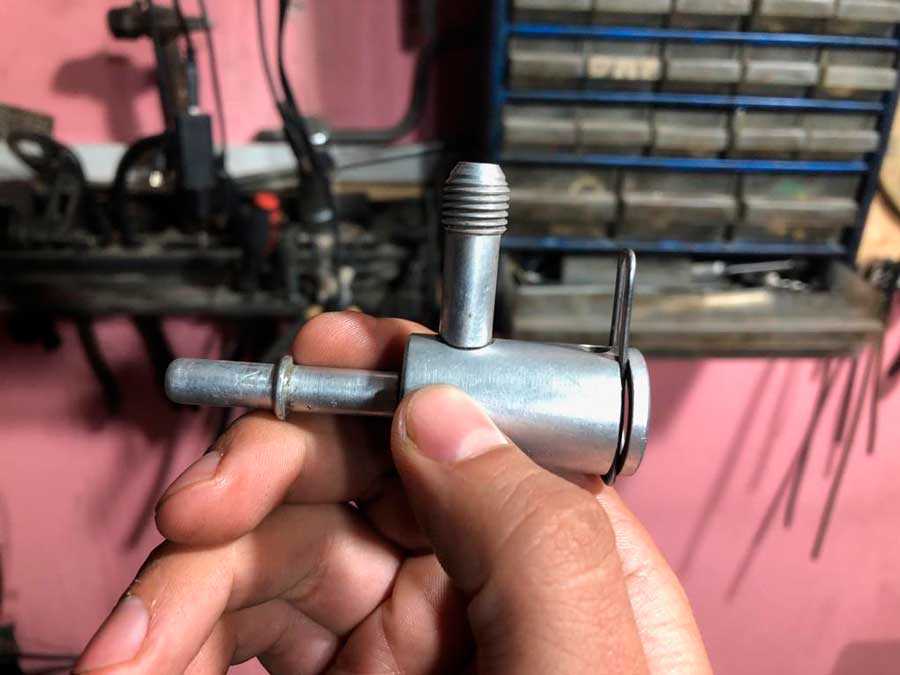

ТПБ-2 переходник для быстросъемных соединителей.

Позволяет легко проводить измерение давления на большинстве современных авто.

Существуют много аналогичных тестеров для проверки давления топлива. Отличия как в цене, размерах, циферблате. Конструктивно все измерители схожи. Можно сделать манометр своими руками, но цена не оправдывает себя. Намного проще и результативнее обратится к диагностам или в любой сервис. Сделают заключение и устранят неисправность.

Плюсы и минусы карбюраторных двигателей

Главное преимущество карбюратора — простота обслуживания. Чтобы отрегулировать состав рабочей смеси, достаточно прочитать несложное руководство. При этом карбюратор, правильно отрегулированный один раз, способен проработать без сбоев в течение длительного времени.

Для ремонта топливного смесителя не нужны дорогостоящие инструменты и приборы, вполне хватит нескольких отверток и гаечных ключей. Все работы можно выполнить прямо в гараже, без обращения в автосервис. Здесь заключается значительна разница между инжектором и карбюратором, ведь неполадки с инжектором исправить уже не так просто.

Карбюраторный автомобиль можно заправлять топливом с невысокими показателями качества, ведь он почти не чувствителен к наличию примесей. Единственное следствие использования топлива с низким качеством — засорение жиклеров, но их можно легко прочистить, или продуть.

Немаловажным плюсом карбюраторных агрегатов является повышенная приемистость двигателя. Режим работы мотора меняется быстро, без рывков. На карбюраторном автомобиле проще преодолевать крутые спуски и ездить по бездорожью.

К минусам карбюратора можно отнести:

• повышенное образование вредных веществ в выхлопных газах;
• высокую чувствительность к перепадам температуры;
• нерациональный расход бензина.

Карбюратор надежен и прост в обслуживании, но его недостатки слишком существенны и нивелируют список достоинств.

Плюсы и минусы инжекторных двигателей

Мощность инжекторного двигателя может увеличиваться на 10% по сравнению с аналогичным показателем карбюраторного. Особый способ впрыска топлива, точная установка угла зажигания, конструкция впускного коллектора — все эти факторы способствуют увеличению мощности.

Кроме этого инжекторные системы экономичнее карбюраторных. Электроника регулирует количество бензина в зависимости от оборотов двигателя. Благодаря точной работе блока управления, в выхлопные газы поступает меньше токсических веществ, ведь топливо сгорает без остатка.

Инжекторный двигатель легче завести в зимнюю пору, ведь его не нужно прогревать, система работает автоматически и не зависит от окружающей температуры. Большинство инжекторных моторов очень надежны. В их конструкции нет трамблера, который часто ломается на карбюраторных автомобилях.

К минусам инжектора можно причислить:

• сложность диагностики и ремонта;
• высокую чувствительность к качеству бензина;
• высокую стоимость запчастей.

Хотя автомобили с инжекторными двигателями и преобладают на рынке, но даже они не лишены недостатков.

Виды карбюраторов по производителям – какой выбрать?

У всех на слуху различие т.н. китайской продукции, и карбюраторов именитых брендов (в список которых входят и ДААЗ, и Солекс, и Озон…). На самом деле, это не более, чем предрассудки. Изделие, выпущенное на заводе, с соблюдением технологии, имеющее сертификат качества, будет хорошо работать вне зависимости от географии производства. Низким качеством отличаются лишь так называемые товары «no-name», собранные крестьянами из Поднебесной буквально напильником на коленке, поэтому при подборе нового карбюратора, прежде всего ориентируйтесь на известность производителя и наличие сопроводительной документации. Разумеется, и гарантийные обязательства должны быть обеспечены сервисными центрами в пределах доступности. То есть, если вы живете в Калининграде, а ближайший сервисный центр производителя в Димитровграде – есть смысл подыскать другой экземпляр.

Устройство и принцип работы карбюратора

Схема работы карбюратора

На рисунке представлена максимально упрощенная схема карбюратора. Тем не менее, с её помощью вполне можно понять, как осуществляется подача топливовоздушной смеси в цилиндры. Кратко опишем, как работает такое устройство. Карбюратор крепится на впускном коллекторе (нижняя плоскость), сверху устанавливается воздушный фильтр (верхняя плоскость). Подача бензина топливным насосом осуществляется через входное отверстие 1. Для поддержания необходимого уровня топлива в поплавковой камере карбюратора 11 входное отверстие оборудовано игольчатым клапаном 2. По достижении определённого уровня поплавок поднимается и через небольшой рычажок надавливает на клапан, перекрывая его. Топливо и воздух под действием разрежения, создаваемого поршнем при его движении вниз (при открытом впускном клапане цилиндра) устремляются через впускной коллектор в цилиндр двигателя. Для улучшения смешивания топлива с воздухом и для придания большей плотности смеси сечение камеры в нижней части карбюратора имеет вид конуса – это простейший диффузор. Подача топливной смеси регулируется дроссельной заслонкой 7, ось которой связана (при помощи тяг или тросика) с педалью «газа», а количество воздуха в горючей смеси регулируется датчиком дроссельной заслонки. Количество бензина, поступающего из поплавковой камеры, определяется диаметром топливного жиклёра 9. Для запуска холодного мотора требуется более богатая смесь, то есть соотношение смеси воздух/бензин должно иметь меньшее значение. Для этого в верхней части карбюратора установлена воздушная заслонка 5. При её закрытии (с небольшим зазором) количество воздуха, участвующего в образовании горючей смеси, значительно ограничивается, и она становится обогащённой, что облегчает пуск двигателя. После того, как двигатель прогреется, воздушная заслонка открывается. Манипулирование производится вручную – специальным тросиком, рукоятка которого установлена в салоне авто.

Рекомендуем: Что такое TDI двигатель

Карбюраторы «Солекс»

Схема работы карбюратора «Солекс»

В отличие от простейшего, карбюраторы, устанавливаемые на автомобили, имеют более сложную конструкцию. Рассмотрим, опять же, лишь в общих чертах, устройство карбюраторов семейства «Солекс», которыми оснащались ВАЗ 2108 – 99, ВАЗ 21213 «Тайга»(представляющая собой обновленную «Ниву» ВАЗ 2121), первые модели ВАЗ 2110. Фотографии сверху демонстрируют внешний вид, ниже расположено изображение, которое не является рисунком узла в разрезе, а представляет схематический рисунок, то есть некоторым образом развёртку. Карбюратор, в отличие от простейшего, имеет ряд деталей, способствующих подаче топливной смеси для реального двигателя в различных режимах работы. Устройство имеет уже две камеры (l и ll), каждая с дроссельной заслонкой, причём воздушной заслонкой оснащена лишь первая камера. Вторая камера начинает работать после того, как первая откроется наполовину, то есть при движении на высоких оборотах. Кроме того, устройство оборудовано системой холостого хода, штуцером для шланга, по которому излишки топлива стекают в бак. В отличие от схематичного, карбюратор имеет также:

• не только топливные (39 и 29), но и воздушные жиклёры (14 и 7);
• регулируемую систему холостого хода;
• систему управления воздушной заслонкой. То есть заслонка закрывается и открывается вручную, посредством тросика, но её положение подстраивается диафрагмой 3 пускового устройства;
• ускорительный насос – для обогащения смеси при разгоне путём впрыскивания дополнительной порции в камеры. Его диафрагму 42 приводит в движение рычаг 42. Бензин по каналам подаётся к распылителю 11.

Впрочем, подробное описание сейчас совершенно излишне. Цель материала – показать различия между инжектором и карбюратором. Из того, что сказано выше, можно сделать следующие заключения:

1. Для подачи смеси используется разрежение, создаваемое поршнями двигателя, состав её определяется диаметром отверстий жиклёров.
2. Все исполнительные механизмы, включая топливный насос, имеют механический привод, за исключением электромагнитного клапана принудительного холостого хода 5.

Преимущества и недостатки карбюраторов

Про ужасы вечного ремонта карбюратора не слышал только глухой. А что на самом деле? Какие же плюсы у этого устройства и есть ли смысл вообще с ним иметь дело? Как ни странно прозвучит это в наш технологичный век, но карбюратор имеет несколько серьезных преимуществ.

1. Простота конструкции. Нет, речь не о том, что это очень уж простой механизм. Но по сравнению с электронной начинкой сегодняшних автомобилей, карбюратор на порядок проще для ремонта, обслуживания и даже эксплуатации. В большинстве карбюраторов нет никакой электроники, только механические устройства, а значит, человек с «прямыми руками» может и сам заниматься его ремонтом и обслуживанием. Об этом хорошо помнит «старая гвардия» — наши родители, привыкшие копаться в своих «ненаглядных» Жигулях и Запорожцах.
2. Ремонтопригодность. Всё, что ломается в карбюраторе, можно починить без «лишней крови». Необходимые запчасти можно купить (есть производители, до сих пор выпускающие ремкомплекты. А почему бы и нет?).
3. При работе с некачественным топливом карбюратор оказывается гораздо живучей и стабильней, чем инжектор. И вообще, он не слишком требователен к чистоте, а если и засоряется, то подлежит простой чистке в домашних («гаражных») условиях.
4. Небольшое количество воды, попавшее в карбюратор, не причинит ему вреда, в отличие от инжектора. Правда, со временем он потребует чистки и калибровки.
5. И, наконец, карбюратор не требует подключения к электросети, датчикам, процессору и прочим «радостям» цивилизации. Он работает исключительно от энергии всасываемого двигателем воздуха, а значит, был оптимальным вариантом для установки на старые автомобили, где вообще не было электроники.

Но есть и недостатки иза которых карбюраторные автомобили в конце концов сошли с мировой арены автомобилестроения.

1. Технологии требовали систему подачи топлива с гибкой подстройкой, а не с постоянными параметрами, чтобы минимизировать потребление топлива (которое раньше никто особо не считал). Поэтому на смену карбюратору пришла инжекторная система, которая до сих пор развивается и совершенствуется.
2. Второй значительный минус – зависимость карбюратора от погодных условий. В холодное время года внутри собирается конденсат, мешающий работе, в зимний период есть риск обледенения внутренней части. При этом летняя жара тоже не дает ему работать стабильно из-за активного испарения – начинаются сбои в подаче смеси.
3. Ну и третий недостаток — это значительно ниже экологические показатели, по сравнению с инжектором. В современной борьбе за экологию карбюраторные автомобили просто не выдерживают никакой критики, так как вредные выбросы у них значительно выше.

ИНЖЕКТОР

Электронная система подачи воздушно-топливной смеси. Появился гораздо позже и сейчас уже модернизировался несколько раз. Все механические части были заменены на электронные, также существует система управления (ЭБУ), которая базируется на различных датчиках

Сейчас различают три основных вида систем:

• МОНОВПРЫСК. Самый древний вид, пришел на смену карбюратора, по сути является им же, только с электронной составляющей. Распыляет бензин сразу в весь впускной коллектор. Уже не устанавливается на машины, ибо не входит по нормам экологии
• РАСПРЕДЕЛЕННЫЙ впрыск. Здесь в каждую трубу установлен свой инжектор, который подает топливо только в свой цилиндр
• НЕПОСРЕДСТВЕННЫЙ впрыск. Здесь форсунки установлены в блок двигателя, в саму камеру сгорания.

Из чего состоит данная система:

• Бак. Также для хранения бензина
• Топливный насос. Обычно он погружается прямо в топливо. Его не нужно крепить на двигателе, потому как он электрический, ему не нужны приводы. Нужно отметить, что он создает давление около 3 атмосфер.
• Топливная магистраль. Также есть шланги и трубки
• Топливная рампа. К ней походят трубка или шланги от магистрали, а также зачастую вкручиваются сами инжектора.
• Инжектор. Система впрыска топлива в определенной пропорции. В системах с распределенным впрыском, располагаются на впускном коллекторе.
• Дроссельный узел (совмещен с воздушным фильтром). Подает воздух для смеси, в нем стоит заслонка, которая регулирует нужный объем воздуха. А вы в свою очередь регулируете все нажатием на педаль газа (зачастую электронную)

Конечно чтобы заставить работать инжекторный вариант нужно большое количество датчиков которые контролируют — подачу топлива, воздуха, скорость автомобиля, вращение коленчатого вала, положение дроссельной заслонки, температуру охлаждающей жидкости, детонации.

Может показаться, что система сложная, но это не так. Одним из основных датчиков является ДПКВ (датчик положения коленчатого вала). По его показаниям определяется цилиндр, время подачи топлива и искры.

Эта информация идет в ЭБУ и именно этот блок управления дает приказания насосу начинать нагонять давление топлива в магистрали после в рампе. То есть оно находится сзади инжектора. Далее воздух идет от дроссельного узла и при достижении инжектора, происходит открытие и воздух смешивается с бензином в нужной пропорции. После эта смесь засасывается цилиндром двигателя и сгорает внутри.

Инжекторный вариант имеет много преимуществ

ПОЛОЖИТЕЛЬНЫЕ МОМЕНТЫ:

• Стабильная работа двигателя
• Большая мощность
• Долговечность. Не нужно регулировать каждые 2-3 месяца
• Меньший расход топлива, до 30%
• Не зависит от перепада температур. Работает одинакового летом и зимой
• Меньше до 75% выбросов вредных веществ
• Нет переливов топлива при запуске. Можете крутить долго, пока позволит аккумулятор
• Нет вони бензина в салоне. Потому как очень точная дозировка

ОТРИЦАТЕЛЬНЫЕ МОМЕНТЫ

• Сложный ремонт и диагностика. Только при наличии специального оборудования. В лесу вы точно не сделаете
• Наличие большого количества датчиков
• Высокая стоимость узлов
• Сложно или вообще невозможно отремонтировать сломанный датчик или узел
• Требуется качественное топливо не менее 92 бензина, чтобы форсунки не забивались

Что я хочу сказать сейчас инжектор, особенно если у вас рядовая система MPI работает очень стабильно! Нет каких либо проблем, ни с форсунками, ни с топливным насосом, ни сдатчиками и прочим. Ходят по 100 – 200 000 без каких-либо серьезных проблем. Самое главное почистить форсунки раз в 150 000 км и заменить фильтр топливного насоса и катаемся дальше. Сейчас нет никакого смысла обратно ставить карбюратор, даже на НИВУ или УАЗ, даже для соревнований по грязи!

Сейчас видео версия смотрим.

А теперь голосование, что вы считаете лучше карбюратор или инжектор?

(34 голосов, средний: 4,12 из 5)

Похожие новости

Датчики на инжекторный двигатель. Разберем на примере ВАЗ

Не заводится машина. Очень подробно про стартер, а также другие .

Как увеличить мощность двигателя. Эволюция автомобиля

Ускорительный насос

Ускорительный насос реализует возможность впрыска нужного количества и состава смеси во время резкого ускорения, когда основная система дозирования не справляется, так как должна обеспечивать функциональную подачу только при медленном раскрытии дроссельной заслонки. Целью насоса является быстрое и своевременное обогащение состава, а это способствует предотвращению «провала» во время ускорения.

Специально для этого сделан канал, со множеством шариковых клапанов, которые снабжены цельной мембраной. Соединительная подводка к клапану идет напрямую от дросселя. Когда происходит спонтанное воздействие на акселератор, шарики расширяются и позволяют клапанному отверстию раскрыться, а мембрана осуществляет выдавливание нужного количества эмульсионной смеси в распылитель, который расположен впереди диффузора.

Как проверить датчик включения вентилятора?

Датчик включения можно проверить, не снимая его с автомобиля, или в демонтированном виде. Проверка не снятого устройства позволяет проконтролировать исправность девайса, а диапазон температуры срабатывания можно проверить, только демонтировав изделие с автомобиля.

Проверка снятого датчика:

1. Подготовить емкость, термометр и мультиметр. Мультиметр устанавливается в режим омметра.
2. Поместить датчик в воду, нагреть ее до требуемой температуры. При невысокой температуре сопротивление датчика показывается, как бесконечное.
3. Дождаться момента резкого уменьшения сопротивления. Проверить температуру включения датчика.
4. Постепенно охлаждая воду, определить температуру размыкания контактов.
5. Сравнить полученные данные с паспортными значениями.

При отсутствии тестера датчик включения вентилятора можно проверить контрольной лампочкой, которая зажигается в момент срабатывания контактной группы.

Секретами проверки датчика вентилятора делится автор видеоролика Дмитрий Мазницин.

В авто с карбюраторным двигателем

Последовательность проверки датчика на автомобиле с карбюратором:

1. Выключить зажигание.
2. Аккуратно снять провода с датчика. При демонтаже держать руки и одежду на расстоянии от крыльчатки вентилятора, поскольку пуск электродвигателя возможен и при выключенном зажигании.
3. Соединить провода в штекере.
4. Включить зажигание. Вентилятор должен начать работать. Если механизм вращаться не начал, то проблема кроется в электродвигателе или проводке.

Допускается эксплуатация двигателя автомобиля с замкнутыми контактами проводки, идущей от датчика. Соединенные кабели должны быть изолированы от замыкания на кузов автомобиля.

В авто с инжекторным двигателем

Процедура проверки датчика на инжекторном автомобиле:

1. Снять колодку разъема с датчика.
2. Включить зажигание. На комбинации приборов может активироваться индикатор Check Engine, указывающий на ошибку в системе охлаждения.
3. Запустить двигатель. Через некоторое время блок управления мотором перейдет в аварийный режим и принудительно запустит вентилятор на постоянную работу.
4. После приезда в автосервис требуется провести диагностику автомобиля и удалить записанные в блоки управления ошибки.

Если включение вентилятора в аварийном режиме не происходит, то проблема кроется в приводе крыльчатки или проводке. Автомобиль доставляется на сервис при помощи буксира или эвакуатора.

Типы систем питания

Различают следующие виды систем питания двигателя, отличающиеся местом образования смеси:

1. внутри двигательных цилиндров;
2. вне двигательных цилиндров.

Топливная система автомобиля при образовании смеси за пределами цилиндра разделяется на:

• топливную систему с карбюратором
• с использованием одной форсунки (с моно впрыском)
• инжекторную

Назначение и состав топливной смеси

Для бесперебойной работы двигателя автомобиля необходима определенная топливная смесь. Она состоит из воздуха и топлива, смешанных по определенной пропорции. Каждая из этих смесей характеризуется количеством воздуха, приходящегося на единицу топлива (бензина).

Для обогащенной смеси характерно наличие 13-15 частей воздуха, приходящихся на часть топлива. Такая смесь подается при средних нагрузках.

Богатая смесь содержит менее 13 частей воздуха. Применяется при больших нагрузках. Наблюдается увеличенный расход бензина.

У нормальной смеси характерно наличие 15 частей воздуха на часть топлива. Обедненная смесь содержит 15-17 частей воздуха и применяется при средних нагрузках. Обеспечивается экономный расход топлива. Бедная смесь содержит более 17 частей воздуха.

Плюсы и минусы

Преимущества, которыми обладает центральная система впрыска:

• простота и дешевизна конструкции;
• для смены режимов работы достаточно провести регулировку одной форсунки;
• при смене карбюратора на инжектор (моновпрыск) существенных изменений в систему питания не производится.

К недостаткам относится то, что не выходит достигнуть высоких показаний экологичности. Поэтому на сегодняшний день автомобили с моновпрыском нельзя встретить в продаже и эксплуатации в развитых странах Америки, Европы и Азии. Разве что в странах третьего мира они будут беспрепятственно колесить по дорогам.

Преимущества и недостатки

Поняв, что такое карбюратор в автомобиле, водитель, прежде чем купить машину, должен узнать преимущества и недостатки устройства.

К «плюсам» относят:

 Простоту конструкции, поскольку в устройствах нет электроники.

 Высокую ремонтопригодность. Неисправность легко ликвидировать быстро и недорого.

 Непритязательность. Если владелец использует низкокачественный бензин, то карбюратор проработает дольше, чем инжектор. Устройство переносит загрязнения.

 Подходит для старых авто. Поскольку «карб» работает за счет энергии всасываемого воздуха, его не нужно подключать к электронике. По этой причине его устанавливают на старые машины.

К отрицательным «качествам» карбюраторов относят:

 Отсутствие гибкой подстройки из-за того, что карбюратор является устройством с постоянными параметрами.

 Зависимость от климата. Летом происходит повышенное испарение, поэтому смесь подается неслаженно. Зимой, наоборот, существует большой риск обледенения.

 Нельзя назвать карбюратор экологичным устройством. Выбросы в атмосферу превосходят выбросы от инжектора.

 Частая неисправность заключается в слабой динамике при разгоне. Обычно это происходит вследствие обедненной смеси, либо при выключении вторичной камеры.

Есть еще один недостаток, который не до конца доказан. Многие считают, что «карбы» расходуют очень много топлива. Но если устройство работает правильно, то расход ничем не выше инжекторных систем.

Основные системы и устройства карбюратора Солекс

Ниже представлен краткий обзор систем, устройств и механизмов карбюратора Солекс (2108, 21081, 21083), автомобилей ВАЗ 2108, 2109, 21099.

Пусковое устройство

Пусковое устройство карбюратора 2108, 21081, 21083 Солекс предназначено для обеспечения пуска холодного двигателя автомобиля. Состоит из корпуса, диафрагмы со штоком, рычагов привода воздушной и дроссельной заслонок.Система холостого хода СХХ предназначена для обеспечения работы двигателя на холостом ходу. Она включает в себя: топливный и воздушный жиклеры; топливные, воздушные, эмульсионные каналы; винты регулировки «количества» и «качества» топливной смеси, поступающей в двигатель.

схема системы холостого хода карбюратора Солекс 2108, 21081, 21083

Экономайзер принудительного холостого хода (ЭПХХ)

ЭПХХ необходим для отключения подачи топлива в двигатель через систему холостого хода после остановки двигателя и при переходе с работы на холостом ходу к мощностным режимам. ЭПХХ состоит из электромагнитного клапана, электронного блока управления, концевого выключателя (наконечника винта «количества» топливной смеси).

видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083

Главные дозирующие системы обеих камер карбюратора (ГДС)

ГДС обеспечивает работу карбюратора при запуске двигателя, работе на малых, средних и максимальных нагрузках. Состоит из главных топливных и воздушных жиклеров, эмульсионных трубок и эмульсионных колодцев, воздушных и топливных каналов, диффузоров с распылителями.

Переходные системы обеих камер карбюратора

Переходные системы необходимы для плавного перехода с холостого хода на малые и средние нагрузки (переходная система 1-й камеры). И со средних нагрузок на мощностные режимы работы двигателя (переходная система 2-й камеры). Переходные системы карбюратора состоят из топливных и воздушных каналов, топливных и воздушных жиклеров, выходных отверстий в обеих камерах карбюратора.

выходные отверстия переходных систем обеих камер карбюратора 2108, 21081, 21083 Солекс

Ускорительный насос (УН)

необходим для кратковременного принудительного обогащения топливной смеси при открытии дроссельной заслонки на разных режимах работы двигателя автомобиля. УН состоит из корпуса, диафрагмы с толкателем и пружиной, шарикового клапана, топливных каналов, распылителя с двумя носиками в разные камеры карбюратора, механического привода от кулачка на оси дроссельной заслонки первой камеры.

Экономайзер мощностных режимов

Экономайзер мощностных режимов служит для дополнительного обогащения топливной смеси на мощностных и нагрузочных режимах, поддерживая стабильную работу двигателя. Состоит из корпуса, диафрагмы с пружиной, шарикового клапана, топливного жиклера.

снятие диафрагмы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

Эконостат

Эконостат обогащает топливную смесь поступающую в цилиндры двигателя на скоростных режимах, при полностью открытых дроссельных заслонках. Состоит из топливного жиклера, трубки, топливного канала.

Поплавковый механизм

Поплавковый механизм предназначен для регулировки топливоподачи в карбюратор. Состоит из игольчатого запорного клапана и поплавков.

элементы верхней части поплавковой камеры карбюратора Солекс

Механизм блокировки дроссельной заслонки второй камеры карбюратора

Механизм блокировки обеспечивает устойчивую работу двигателя при движении автомобиля с непрогретым двигателем. Дроссельная заслонка второй камеры открывается только при определенной величине открытия воздушной заслонки карбюратора. В других случаях ее блокирует рычаг на оси дроссельной заслонки второй камеры карбюратора.

Еще статьи по карбюраторам 2108, 21081, 21083 Солекс

— «Провал» при нажатии на педаль «газа»

— «Переливает» карбюратор

— Регулировка оборотов холостого хода двигателя с карбюратором Солекс

— Быстрый старт автомобиля с карбюратором Солекс

— Уменьшение расхода топлива двигателя автомобиля с карбюратором Солекс

Дополнительный впрыск даже при резком ускорении

Когда нужно быстро ускориться, педаль газа нажимается до пола. Чтобы удовлетворить повышенные потребности в топливе и обеспечить плавное и быстрое ускорение, карбюратор также имеет устройство, называемое ускорительным насосом. Когда газ резко снижается, топливо поступает в горловину карбюратора. В этом случае можно говорить о впрыскивании бензина в проход, а не о его всасывании.

Другая система обогащения — это та, которая увеличивает дозу топлива при работе с полной нагрузкой. При этом карбюратор имеет дополнительную скоростную форсунку, которую можно закрыть игольчатым клапаном. Другое решение — так называемый эмульсионные трубки. Топливо вытекает из них через отверстия в стенках. С другой стороны, отверстия расположены таким образом, что при более низких скоростях вращения бензин проходит через меньшее количество отверстий, а при высоких нагрузках — через гораздо большее количество отверстий.
