Диагностирование системы питания дизельного двигателя

Содержание ремонтных работ

После диагностического тестирования и выявления неисправного узла принимают решение о дальнейших действиях. В принципе почти любой компонент топливной системы можно отремонтировать, предварительно определив — «стоит ли овчинка выделки».

Работы выполняются в специализированных центрах по обслуживанию дизельных автомобилей, имеющих необходимое оборудование для ремонта. Как восстанавливают изношенные агрегаты?

Основные действия при ремонте ТНВД на СТО:

  1. разборка и очистка узла с промывкой деталей в топливе;
  2. дефектовка устройства;
  3. предварительная и чистовая притирка отверстий;
  4. хромирование плунжеров для увеличения их диаметра;
  5. притирка плунжеров с помощью пасты ГОИ;
  6. сортировка плунжеров по группам с разницей диаметров не более 2 мкм;
  7. подбор плунжерных пар таким образом, чтобы плунжер входил в отверстие не более чем на две десятых своей длины;
  8. притирка на доводочном станке с пастой ГОИ;
  9. сборка насоса;
  10. замена резиновых уплотнителей (колец, манжет, сальников);
  11. стендовая настройка работы.

Ремонт форсунок или насос-форсунок включает в себя:

  • разборку с промывкой деталей в топливе;
  • очистку поверхности от нагара;
  • замену распылителя;
  • замену вышедших из строя деталей (уплотнительные шайбы, пружина, игла, промежуточный толкатель);
  • настройка работы форсунок.

Техническое обслуживание систем питания дизельных двигателей

121122123124125126127>

Техническое обслуживание системы питания дизельных двигателей заключается в проверке исправности приборов, обнаружении и устранении неисправностей, заправке топливом, сливе отстоя из топливных баков и фильтров, замене в них фильтрующих элементов, удалении воздуха из системы, проверке действий привода управления и угла опережения подачи топлива, регулировке минимальной частоты вращения коленчатого вала двигателя на холостом ходу.

При ЕТО сливается отстой из топливных фильтров, машина заправляется топливом, проверяется уровень масла в топливном насосе высокого давления и регуляторе частоты вращения коленчатого вала (для двигателей без централизованной смазки ТНВД).

При ТО-1 выполняются работы, предусмотренные ЕТО, а также сливается отстой из топливных баков, проверяется состояние фильтрующих элементов фильтров грубой н тонкой очистки, действие пусковых устройств, механизма останова, при необходимости регулируется частота вращения коленчатого вала двигателя на холостом ходу.

При ТО-2 дополнительно к перечисленным работам промывается воздушный фильтр, заменяются фильтрующие элементы фильтров грубой и тонкой очистки, проверяется герметичность системы, циркуляция и давление топлива в системе, момент подачи топлива в цилиндры. При необходимости снимаются форсунки, проверяются и регулируются на стенде.

При СО промываются топливные баки и фильтры топливоприемников в баках, заменяется топливо на сорт, соответствующий периоду эксплуатации. При необходимости снимаются и проверяются на стендах: топливный насос высокого давления на начало, величину и равномерность подачи топлива отдельными секциями; топливоподкачивающий насос на величину подачи и создаваемое им давление.

Характерными неисправностями системы питания дизельного двигателя являются: затрудненный пуск, неравномерная работа, дымление, снижение мощности дизеля.

Затрудненный пуск возможен из-за недостаточной подачи топлива в цилиндры. Причинами недостаточной подачи топлива могут быть: наличие воздуха в системе питания, засорение фильтров, неисправность топливоподкачивающего насоса, снижение давления впрыска в результате износа плунжерных пар насоса высокого давления, ухудшение распыливания топлива при закоксовывании или износе сопловых отверстий распылителей форсунок.

Перебои в работе двигателя возможны в результате неравномерной подачи топлива секциями топливного насоса высокого давления, износа деталей форсунок.

Дымление (черный выхлоп) является результатом неполного сгорания вследствие преждевременной, поздней или слишком большой подачи топлива секциями насоса высокого давления, увеличения или закоксовывания сопловых отверстий форсунок.

Снижение мощности может произойти из-за засорения воздушного фильтра, нарушения регулировки угла опережения впрыска топлива, неисправностей насоса высокого давления или форсунок.

Герметичность системы питания проверяется при каждом обслуживании машины.

Негерметичность топливопроводов, работающих под давлением, обнаруживается по течи топлива при осмотре мест соединений во время работы двигателя на холостом ходу.

Негерметичность топливопроводов, работающих под разряжением (до топливоподкачивающего насоса), определяется по выделению пузырьков воздуха из-под ослабленной контрольной пробки на крышке фильтра тонкой очистки при работе двигателя минимальной частотой вращения на холостом ходу. В случае невозможности пустить двигатель место негерметичного соединения можно определить с помощью ручного топливоподкачивающего насоса.

На двигателе КамАЗ-740 проверяют совмещение меток на корпусе автоматической муфты опережения впрыска и корпусе топливного насоса в момент, когда фиксатор на картере маховика под действием пружины войдет в отверстие на маховике.

Минимальную частоту вращения на холостом ходу регулируют на прогретом двигателе с помощью регулировочного болта минимальной частоты вращения и винта буферной пружины, установленной на корпусе регулятора насоса высокого давления.

121122123124125126127>

Дата добавления: 2016-09-26; просмотров: 11565; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Диагностика и ремонт топливной аппаратуры дизельных двигателей

Своевременная диагностика и ремонт топливной системы автомобиля позволяют быть уверенным в надежности железного коня, максимально увеличивают ресурс силового агрегата и сопутствующих узлов и улучшают эксплуатационные характеристики машины. Связанно это с невозможностью обеспечить оптимальное сгорание топлива при неисправности любой из деталей питания дизеля, поэтому при возникновении любых симптомов поломок или снижении динамических показателей автовладельцу рекомендуется посетить станцию технического обслуживания или провести проверку состояния топливной системы самостоятельно.

Признаки неисправности дизельного двигателя

Запуск двигателя затруднен

Износ нагнетательных элементов насоса высокого давления. Неправильный угол опережения подачи топлива в двигателе. Износ распылителей, вызывающий плохое распыление топлива. Слишком низкое давление впрыска.

Нехватка топлива перед насосом высокого давления из-за попадания воздуха в систему подачи топлива. Неисправности подкачивающего топливного насоса. Слишком малая доза топлива при запуске, вызванная неправильной работой регулятора. Загустение топлива зимой. Неисправны свечи накаливания.

Снижение мощности двигателя

Износ прецизионных элементов топливного насоса высокого давления или регулятора. Неправильная регулировка насоса или всережимного регулятора. Неправильный угол опережения впрыска. Износ или повреждение распылителей. Чрезмерное снижение давления впрыска. Недостаточное количество топлива, подаваемого системой нагнетания, из-за засорения топливного фильтра, недостаточной производительности подкачивающего топливного насоса или попадания воздуха в топливную систему.

Повышенный расход топлива

Неверный угол опережения впрыска. Износ нагнетательных элементов насоса высокого давления. Неправильная регулировка насоса высокого давления. Износ или повреждение распылителей. Слишком большое снижение давления впрыска. Загрязнен воздушный фильтр. Утечка топлива. Недостаточная компрессия.

Черный дымный выхлоп

Плохое смесеобразование в камере сгорания из-за нагара или неплотного закрытия клапанов. Поздний впрыск топлива. Плохое распыление топлива форсунками. Неверные зазоры в клапанах. Недостаточная компрессия.

Серый или белый дымный выхлоп

Неверное опережение впрыска. Недостаточная компрессия. Пробита прокладка головки блока. Переохлаждение двигателя.

Жесткая работа двигателя

Слишком ранний впрыск топлива. Большая разница между дозами топлива, впрыскиваемого в разные цилиндры двигателя. Неправильная работа некоторых форсунок. Недостаточная компрессия.

Перегрев двигателя

Неправильный угол опережения впрыска. Плохое распыление топлива форсунками (струя вместо «факела»).

Не развивается полная мощность двигателя

Короткий ход у педали акселератора, неправильно отрегулирована тяга педали акселератора. Загрязнен воздушный фильтр. Воздух в системе питания. Повреждены топливопроводы. Неисправны крепления распылителей (форсунок). Распылители неисправны. Сбит угол опережения впрыска топлива. Неисправен топливный насос высокого давления.

Повышенный расход топлива

Негермётична система питания. Забит топливопровод слива (от насоса к топливному баку). Высокие обороты холостого хода или же сбито опережение впрыска. Плохо работает двигатель. Неисправны распылители, неисправны форсунки. Неисправен топливный насос высокого давления.

Повышенный шум двигателя

Загрязнения в системе питания, вследствие чего не работают распылители. Уплотнительные шайбы под распылителями отсутствуют или плохо установлены, распылитель слишком сильно (слишком слабо) завернут в головку цилиндров. Воздух в системе питания.

Неравномерная работа двигателя на холостом ходу

Неправильно установлены обороты холостого хода. Затруднен ход педали акселератора. Ослаб топливопровод подачи топлива между топливным насосом высокого давления и топливным фильтром. Повреждена опорная пластина насоса высокого давления. Неисправности в подаче топлива. Неисправны распылители, неисправны форсунки. Неправильное опережение впрыска.

Колебания частоты оборотов коленчатого вала

Износ регулятора оборотов. Разрегулирование или износ системы впрыска. Чрезмерное сопротивление перемещению элементов в системе регулирования. Попадание воздуха в топливную систему. Избыточное давление газов в картере.

Внезапная остановка двигателя

Смещение угла опережения нагнетания (нарушение соединения насоса с приводом). Засорение топливного фильтра и нехватка топлива, подаваемого в насос. Отсутствие подачи топлива, вызванное повреждением топливного насоса высокого давления или подкачивающего насоса. Повреждение трубопровода впрыска. Износ и перекос поршня-разделителя, ротора или поршней насоса высокого давления.

Часто выходят из строя калильные свечи

Неисправны форсунки в соответствующих цилиндрах.

Невозможно заглушить двигатель

Неисправен запорный электромагнитный клапан.

Повышается уровень моторного масла в картере

Течь через уплотнитель цепного или шестеренчатого привода насоса высокого давления.

Слабое торможение двигателем

Засорены сливные топливопроводы. Неверно установлены ускоренные обороты холостого хода.

Компьютерная диагностика дизельного двигателя

Большинство современных двигателей (и работающие на ДТ – не исключение) оснащаются различными датчиками, которые собирают информацию работе систем и отдельных компонентов, «сообщая» ее в ЭБУ. Компьютерная диагностика дизеля позволяет считывать эту информацию, получать сведения об ошибках, расшифровывать и сбрасывать их.

С помощью компьютерной диагностики можно обнаружить различные коды (в зависимости от модели ДВС), связанные с:

  • Работой датчика положения коленвала.
  • Параметрами давления турбонаддува (для турбированных движков).
  • Датчиками детонации, давления топлива, абсолютного давления и пр.
  • Функционированием форсунок, ТНВД и пр.

Провести компьютерную диагностику дизельного мотора можно и самостоятельно. Для этого подойдет недорогой сканер с минимальным функционалом. НО НУЖНО ПОНМНИТЬ, что такая проверка будет поверхностной. Более детальные сведения дают приборы профессионального уровня.

Кстати, автосканеры, использующиеся при диагностике дизелей, позволяют получать и сведения о пробеге. Если вы, например, «откапиталили» движок, и решили продать машину, понятно, что записанный в памяти пробег не будет соответствовать реальному состоянию обновленного ДВС. Поэтому целесообразно скрутить спидометр. Если доверить это грамотным специалистам, вреда автомобилю не будет нанесено никакого. К тому же и факт корректировки обнаружить будет невозможно.

Другие средства диагностики дизельных моторов

Для состояния оценки и поиска неисправностей моторов используются и следующие средства, и методики диагностики дизельных двигателей:

  • Самодиагностика. Позволяет без специализированных сканеров получать сведения об ошибках, содержащихся в ЭБУ. Для каждого авто это делается по-разному.
  • Диагностика топливной системы и ТНВД. Она может проводиться без демонтажа с автомобиля или на специализированных стендах.
  • Проверка состояния цилиндров, поверхностей поршней и клапанов при помощи эндоскопов без разборки ДВС.
  • Измерение параметров сигналов электрических цепях с помощью мультиметра или осциллографа.

Некоторые неисправности можно обнаружить только после разборки мотора. Например, если в картере имеются микротрещины, найти их можно при помощи специальной «ванны».

В общем, если вас что-то беспокоит в работе дизельного ДВС, можно продиагностировать его своими руками. Благо для этого сейчас в продаже есть немало средств, доступных многим. Если же не получается обнаружить проблему, или вы не уверены, что сделали все правильно, обратитесь к специалистам. Диагностику дизельных моторов проводят практически на любой СТО.

Пресс релиз подготовлен сайтом Skrutit-speedometr.ru

Как устроена система питания

Рассмотрим устройство системы питания дизельного двигателя на примере дизельного двигателя ЗМЗ-5143.10, которым комплектуются автомобили УАЗ.

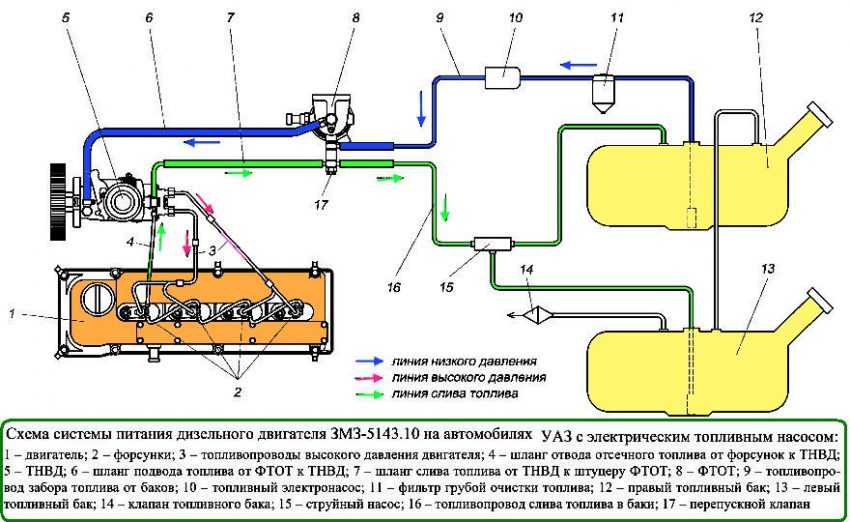

Схема питания дизельного двигателя:

Эта схема системы питания дизельного двигателя показывает основные конструктивные элементы и направления линий циркуляции солярки.

Схематическое устройство насоса высокого давления:

Основные технические элементы системы питания:

  • бак для солярки;
  • фильтры тонкой и грубой очистки;
  • подкачивающий насос;
  • ТНВД;
  • форсунки;
  • магистраль высокого давления топлива;
  • трубопровод низкого давления;
  • воздушный фильтр;
  • могут быть дополнительные элементы, в зависимости от двигателя: сажевые фильтры, электронасосы, турбонаддув, и др.

Система питания делится на два больших блока:

  1. Механизм подачи дизтоплива в двигатель.
  2. Аппаратура подвода воздуха.

Механизм подвода топлива реализуется разными системами, в зависимости от двигателя, но в общем случае сегодня используется аппаратура разделенной компоновки, с отдельно реализованными ТНВД и форсунками.

Работа системы питания дизельного двигателя описывается следующими этапами:

  • Дизтопливо содержится в баке, фильтруясь и поступая к ТНВД по магистрали низкого давления посредством топливоподкачивающего насоса.
  • Прежде, чем попасть в каналы высокого давления, солярка проходит через фильтры – грубый и тонкий. Создаваемого подкачивающим насосом давления достаточно для прокачки горючего до ТНВД, но слишком мало для создания рабочего давления в идущем к форсункам потоке.
  • ТНВД поднимает давление до требуемых величин и выпускает поток к форсункам, в том порядке, в котором работают цилиндры двигателя. Поэтому насос высокого давления разделен на секции соответственно числу цилиндров.
  • Форсунки передают топливо в камеры сгорания.

Форсунки расположены в головке блока цилиндров. Их основная задача – точное распыление топливного факела в пространство камеры сгорания.

Форсунки дизельного ДВС бывают:

  • закрытого типа;
  • открытого.

Основная масса двигателей получает закрытые форсунки, у которых сопла в неактивном состоянии закрыты запорной иглой. Таким образом, непосредственное сообщение полости форсунки и камеры сгорания происходит только в момент впрыска или открытия форсунки.

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

  1. топливный бак;
  2. фильтры грубой очистки дизтоплива;
  3. фильтры тонкой очистки топлива;
  4. топливоподкачивающий насос;
  5. топливный насос высокого давления (ТНВД);
  6. инжекторные форсунки;
  7. трубопровод низкого давления;
  8. магистраль высокого давления;
  9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

  • дизельная аппаратура для повода топлива (топливоподводящая);
  • дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

  • топливоподкачивающий насос;
  • топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из  топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Существует также система питания дизельных двигателей неразделенного типа  и применяется на дизельных двухтактных двигателях. В  такой системе топливный  насос высокого давления и форсунка объединены в одном устройстве под  названием насос-форсунка.

Данные моторы работают жестко и шумно, имеют небольшой срок службы. В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными.

Инжекторные дизельные форсунки бывают двух видов:

  • дизельная форсунка закрытого типа;
  • дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки  и в момент впрыска дизельного топлива.

Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

Диагностика топливных систем дизельных двигателей

Как видно, хотя в дизельном моторе вполне могут выйти из строя клапана ГРМ, поршни или кольца, большинство неисправностей дизеля связаны именно с системой питания.

По этой причине проверка узлов и элементов топливной системы является первостепенной задачей.

Владельцы дизельных ДВС регулярно сталкиваются с закоксовкой распылителя на форсунках или ухудшением подвижности иглы. Также часто при проверке выявляется снижение давления впрыска, которое обычно связано с износом или повреждением плунжерных пар.

Изношенными могут оказаться и нагнетательные клапаны, а еще распространенной ситуацией является нарушение правильной регулировки ТНВД. Как правило, к таким неполадкам приводят тяжелые условия эксплуатации, нарушение или игнорирование базовых рекомендаций по обслуживанию двигателя, а также использование дизтоплива низкого качества.

Среди основных методов диагностики специалисты выделяют три:

  1. Визуальный осмотр и анализ шумов во время работы ДВС.
  2. Замеры определенных параметров (давление топлива и т.п.).
  3. Компьютерная диагностика дизельного двигателя.

В первом случае можно быстро выявить серьезные неисправности, которые приводят к явным сбоям в работе силовой установки. Если мастер опытный, тогда одного визуального осмотра будет достаточно для оценки состояния двигателя, ответственных узлов топливоподающей аппаратуры и т.д.

Сделать выводы о состоянии ДВС позволяет воздушный фильтр, звук работы дизеля и ТНВД на ХХ и под нагрузкой, цвет выхлопных газов, внешний вид свечей накала и осмотр других элементов.

Во втором случае предполагается, что мастер локализовал проблему, однако необходимо более точное определение неполадки при помощи замеров ряда параметров, которые укажут на отклонения в работе той или иной системы или самого мотора.

Такая диагностика топливной системы дизельных двигателей и других узлов обычно проводится на машинах, где электронная диагностика при помощи сканеров невозможна (старый дизель с механическим ТНВД). В этом случае потребуется снять форсунки для их проверки, замерить компрессию, давления наддува, давление картерных газов, проверить фильтры, фазы газораспределения, установку приводных ремней, провести диагностику калильных свечей и т.д.

Например, замер компрессии в цилиндрах часто проводится, если дизель троит. Троение может указывать как на проблемы в системе питания, так и на неисправности в силовом агрегате. В ситуации, когда компрессия низкая, топливо не горит и цилиндр попросту не работает. Это значит, ремонтировать нужно не элементы топливоподачи, а сам двигатель.

Третий способ позволяет выявить сбои и поломки как в электронной системе управления двигателя (ЭСУД), так и целый ряд «механических» проблем. Компьютерная диагностика позволяет проверить работу датчиков и управляющей электроники, а также на основании анализа показаний от датчиков определить другие неисправности.

В наше время компьютерная диагностика дизельного ДВС позволяет провести многоуровневую проверку агрегата, диагностируя топливную систему, систему управления, исполнительные устройства.

Что касается диагностики топливной аппаратуры дизельных двигателей, на начальном этапе производится анализ работы «электрической» части форсунок, также компьютерное сканирование определяет показатели температуры, производится замер параметров во время работы вакуумных устройств и т.д.

Далее все собранные показания оцениваются, после чего компьютер выводит данные об ошибках, что позволяет приступить к устранению обнаруженных дефектов. Главным плюсом такой диагностики является простота, скорость работы, а также отсутствие необходимости разбирать двигатель и проводить дополнительные манипуляции.

Главная проверка составляющих топливной аппаратуры

  • Подача дизельного топлива при помощи насоса. Таким образом, проверяется равномерность подачи дизеля, давление, количество горючего;
  • Характеристики работы насоса. Таким образом, проверяется скорость вращения вала, когда запускается мотор и при прекращении подачи топлива;
  • Проверяется режим подачи дизеля частями топливного насоса под высоким давлением;
  • Кроме того проверке подвержены форсунки.

После того как происходит диагностика подобных элементов системы подачи топлива специалисты могут вынести объективную оценку состоянию топливной системе, выяснить в какой последовательности будут проходить ремонтные работы дизельного движка (ремонт форсунок, капитальный ремонт, ремонт ТНВД, ремонт баков для топлива), кроме того это поможет рассчитать затраты на ремонт топливной аппаратуры дизельных двигателей.

Ремонт дизельного двигателя состоит из суммы следующих выполненных работ

  • Ремонт топливного насоса высокого давления;
  • Починка турбин;
  • Настройка деятельности форсунок;
  • Установка фильтра очистки;
  • Промывание системы специально предназначенными для этого растворами.

Дизельный движок нуждается в особом отношении от хозяина, водитель должен внимательно относиться к двигательному мотору, соблюдать все правила использования двигателя, с той целью того чтобы ремонт топливной аппаратуры дизельных двигателей производился по плану. При сложном устройстве мотора необходимо использовать специальное оборудование при диагностике, а также ремонте двигателей в Твери, в данном случае дизельный автомобиль прослужит долго и без поломок. Так как очень часто ремонтные работы дизельных двигателей необходимо производить по той причине, что хозяин не выполнял нормы обращения с дизельным мотором, которые хорошо известны всем.

Каждый водитель дизельного автомобиля отлично знает, что очень высокие скорости – не для дизельного двигателя, в зимнее время нельзя заправляться зимней соляркой, кроме того нельзя использовать для системы охлаждения воду.

Существуют некоторые признаки, которые помогут в определении того нужен ли ремонт: мотор плохо запускается при минусовой температуре, сниженная мощность, при езде вы услышите постукивание, а если разгонитесь, то мотор и вовсе глохнет. Поэтому при всех преимуществах двигатель нужно периодически проверять, чтобы ремонт ограничивался, только профилактическими мероприятиями. Ремонт дизеля осуществляется при поддержке необходимых параметров, а также дозировки топлива.

При этом всегда необходимо помнить важную роль в этом моторе отводится форсунке – элемент, который выполняет впрыск в камеру сгорания. Данный элемент топливной аппаратуры, куда подается высокое давление горючего. Если в форсунке имеется низкое давление, тогда форсунка откроется раньше, чем появится черный дым. Если же давление слишком высоко, то форсунка откроется намного позже — белый дым.

  • Ремонт двигателей легковых автомобилей
  • Ремонт коробок передач рено
  • Ремонт генераторов в автосервисе или гаражный ремонт — выбирать вам

Вернуться

Схема питания дизельного двигателя

Системы подачи дизельного топлива имеют свои особенности. Различают три типа конструкций:

  • Сommon rail (или аккумуляторная);
  • С насос-форсунками;
  • Разделенные.

Common rail

Наиболее популярная топливная система для дизельного двигателя — аккумуляторная (или common rail). Она соответствует более высоким экологическим стандартам. Это обеспечивается благодаря независимости процессов впрыскивания дизеля от режимов работы двигателя.

Конструктивно система питания дизеля common rail имеет два основных контура:

  • Участок низкого давления — состоит из топливного бака, насоса низкого давления, трубопроводов и фильтра.
  • Участок высокого давления — состоит из топливного насоса высокого давления (ТНВД), трубопровода, рампы (аккумулятора) и форсунок.

Принцип работы топливной системы дизеля представляет собой следующую последовательность:

  • Насос низкого давления нагнетает дизель из топливного бака в трубопровод.
  • Проходя по трубопроводу через фильтры грубой и тонкой очистки дизель подается в насос высокого давления.
  • ТНВД подает топливо в форсунки, с помощью которых происходит впрыск в цилиндры.
  • Одновременно с впрыском топлива происходит подача воздуха.

Разделенная схема питания и насос-форсунка

Разделенная топливная система состоит из топливного бака, трубопроводов, ТНВД и форсунок. При этом насос и форсунки соединены длинными трубопроводами, рассчитанными на высокое давление. Разделенная схема активно применяется в отечественном автомобилестроении, поскольку отличается низкой стоимостью и простотой конструкции.

В свою очередь, насос-форсунка — устройство, одновременно создающее нужный уровень давления и производящие впрыск топлива. Она располагается в головке блока цилиндров и приводится в действие кулачковым механизмом. Прямая и обратная магистрали при этом реализованы как каналы, находящиеся непосредственно в головке блока. Рабочее давление при такой схеме составляет до 2200 бар. Этот способ имеет важный недостаток — он характеризуется зависимостью давления от режима работы двигателя.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
