Втягивающее реле стартера: устройство, назначение, возможные неисправности и ремонт

Как осуществить проверку втягивающего реле стартера: видео и описание

Прежде всего, диагностические работы следует начинать с проверки стартера. Чтобы осуществить проверку, достаточно одного поворота ключа в зажигании. Если устройство не будет работать, вы услышите характерные щелчки, что подтверждают неисправность элемента.

Далее следует перемкнуть контакты, которые представлены двумя медными болтами, расположенными на крышке реле. Если прибор начнет крутиться, то, скорее всего, необходим ремонт втягивающего реле.

В то же время, возможен и иной вариант. В этом случае отсоединяем стартер

Важно делать все предельно осторожно, ведь вращательная сила механизма относительно высокая, так что вероятность получить травму достаточно большая

Выполнив процедуру демонтажа, кладем деталь на землю. С помощью провода, соединяем контактный вывод с положительным, а также массу стартера с массой аккумуляторной батареи. После того, как такие операции будут выполнены, вы должны увидеть запуск работы реле, что сопровождается характерным щелканьем. Если запуск реле не обнаружен, начинаем осматривать контакты – скорее всего, они немного подгорели.

Еще один симптом – характерный щелчок системы зажигания, но при этом стартер так и не начинает свою работу. Наконец, признаком будет также холостая работа механизма после того, как повернется ключ. Одновременно мы видим, что мотор не запустился.

Если вы не знаете, как проверить работу втягивающего реле стартера, видео на нашей интернет-странице поможет вам разобраться с этим. В нем вы найдете подробное описание, как же именно провести комплексную диагностику данного узла.

Видео-рекомендация как разобрать втягивающее реле стартера:

Силовые испытания втягивающего реле

Ну и последнее, что касается того, как проверить втягивающее реле стартера – это так называемые силовые испытания. Цель мероприятия – определить, надежно ли отрабатывает удерживающая обмотка. То есть, не выходит ли бендикс с шестерней из зацепления с маховиком до того, как стартер прокрутит коленчатый вал двигателя. Такое, к сожалению, тоже бывает. А происходит из-за того, что в удерживающей обмотке случается межвитковое замыкание. Соответственно, электромагнитное поле, которое она вырабатывает – слабое, и удержать шток втягивающего не в силах, так сказать.

Вторая цель – определить, хватает ли силы втягивающей обмотки, чтобы затянуть якорь втягивающего устройства. То есть, может ли втягивающее реле завести шестерню в зацепление с маховиком.

Чтобы провести эти самые силовые испытания втягивающего реле стартера, потребуется три толстых провода и аккумуляторная батарея. Суть проверки заключается в том, чтобы сымитировать работу втягивающего реле, и убедиться при помощи ровных и сильных рук – прочно ли втянутый шток втягивающего удерживается соответствующей обмоткой.

Важно!!! Описанные далее действия требуют четкого понимания того, что делается. Что еще более важно – нельзя тормозить, заставляя втягивающее реле слишком долго пребывать в рабочем положении

Медлительные действия неизбежно приведут к перегреву удерживающей обмотки втягивающего, после чего проверка на предмет наличия в ней обрыва, описанная выше – даст «положительный» результат.

Проверка на силу втягивающей обмотки осуществляется в следующей последовательности:

Якорь втягивающего реле необходимо закрепить на столе при помощи вкрученного надежно самореза и куска проволоки (показано на фотографии ниже).
Силовой контакт без перемычки подсоединяется к «плюсу» АКБ.
С помощью второго провода «плюс» АКБ подается на управляющий (плоский) контакт.
Якорь заталкивается до контакта силового реле

Для этого он упирается в саморез, к которому он же и закреплен проволокой.
Теперь самое важное! «Минус» от АКБ подается на силовой контакт с перемычкой.
Сразу после срабатывания реле пробуем усилием руки оттянуть втягивающее, пытаясь вывести из него шток (для этого он прикрепляется к саморезу проволокой).
После подачи «минуса» не мешкаем – в течение 3-4 секунд убеждаемся, что якорь втягивающего надежно удерживается внутри, и размыкаем цепь (снимаем «минус»). . Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще

Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще.

Если бы удерживающая обмотка была в замыкании с корпусом, то во время проверки мы бы увидели сильное искрение на контактах (оно и так будет, но незначительное). Кроме того, шток втягивающего под воздействием пружины выталкивался бы из втягивающего самостоятельно.

Важно!!! Если с первой попытки вы замешкались, и не успели понять, что к чему – повторную проверку выполняйте только по истечении 5-10 минут. Это необходимо для того, чтобы дать возможность удерживающей обмотке остыть (на корпусе ее нагрев может и не ощущаться)

Щелчки на втягивающем реле и на реле стартера

Многие электроприборы при работе характерно пощелкивают, именно эти звуки подтверждают их работоспособность. В любых используемых реле соединение контактных групп осуществляется электромагнитным способом. Когда напряжение оказывается на контактных клеммах, представляющих собой гибкие подвижные кронштейны, благодаря разнополюсным зарядам происходит их обоюдное притяжение.

Движение и соединение контактов сопровождается характерным звуком, который нам и слышен. Водитель со стажем, послушав щелчки, сможет определить источник звука: щелкает стартер или втягивающее, а также исправно ли данное устройство.

Добиться гарантированного и надежного запуска двигателя можно лишь обеспечив работоспособность всех элементов и узлов, составляющих необходимую цепочку: аккумулятора, замка зажигания, реле в стартере, втягивающего реле стартера.

Самостоятельный ремонт бендикса стартера на видео:

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Признаки и причины выхода из строя реле

Если реле сломалось, то об этом расскажут следующие признаки:

  • при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
  • после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.

Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:

  • одна из обмоток, или обе сразу обгорели или оборвались;
  • деформация возвратной пружины внутри механизма;
  • внутри детали произошло короткое замыкание на одной из обмоток;
  • уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.

Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.

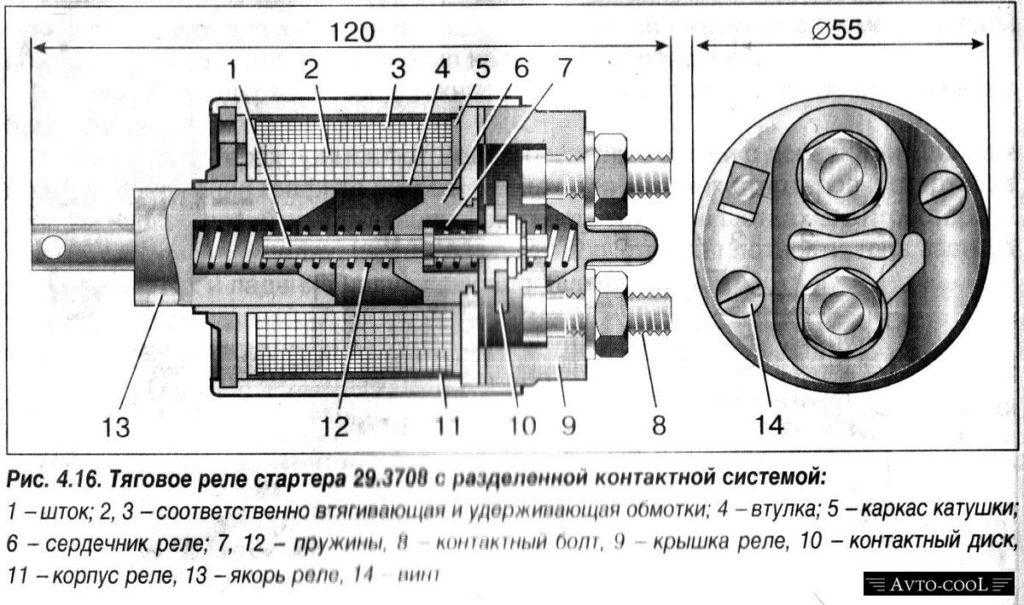

Особенности устройства

Прежде чем думать о том, как разобрать втягивающее реле стартера, нужно ознакомиться с принципом действия данной системы. Для начала, стоит понимать, что работает устройство от АКБ. С другой стороны, прибор способен создавать параллельное магнитное поле, что воздействует на якорь. Затем сжимается возвратная пружина, благодаря которой в действие приводится бендикс. В конце он соединяется со шлицами, что находятся на маховике.

Принцип функционирования элемента базируется на последующем замыкании соответствующих контактов. В то же время, благодаря действию магнитного поля, якорь катушки постоянно находится внутри.

Когда двигатель будет запущен, доступ к питанию ограничивается. Одновременно пружина начинает возвращаеться в свое первоначальное положение, а бендикс расцепляется. Если вас более подробно интересует работа втягивающего реле стартера, видео на нашей странице поможет вам разобраться со всем этим.

Видео о том, как делать ремонт втягивающего реле стартера своими руками:

Как работает втягивающее реле

Принцип работы реле заключается в том, что после замыкания контактов в замке зажигания заставляет срабатывать силовое реле стартера, которое далее передает напряжение на втягивающую обмотку. В результате происходит создание магнитного поля, которое заставляет якорь сдвигаться во внутрь обмотки.

В свою очередь, такое втягивание якоря благодаря штоку воздействует на вилку стартера и заставляет ее двигаться, тем самым сдвигая бендикс (обгонную муфту). В результате шестерня стартера входит в зацепление с венцом маховика. Параллельно движение якоря оказывает помощь закрепленному на штоке диску замыкать контакты втягивающего реле.

Получается, пока якорь движется, стартер соединяется с маховиком и одновременно напрямую подсоединен к АКБ. Далее по двигателю (моторчику) стартера идет ток, моторчик начинает работать, запуская двигатель автомобиля.

В момент включения стартера втягивающая катушка отключается, электрический ток переходит на удерживающую катушку. При этом данная катушка удерживает якорь в крайнем положении.

Данная катушка снижает мощность потребления втягивающего реле, на сдерживание якоря не затрачивается много энергии по сравнению с втягиванием. Это позволяет существенно сократить затраты энергии АКБ при запуске мотора.

После того, как двигатель заведется, цепь стартера будет разорвана, обмотка тягового реле остается без электрического тока, а пружина возвращает якорь стартера в исходное положение. Аналогично, бендикс и контактный диск будут отведены от контактов реле стартера.

Другими словами, при обесточивании обмотки стартер отсоединяется от маховика, а также отключается от АКБ. После начала работы мотора стартер полностью отключен от питания и от двигателя.

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

  1. Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
  2. Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
  3. Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
  4. Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Ремонт тягового реле стартера

Если после всех проверок Вы пришли к выводу что очаг проблемы кроется действительно во втягивающем реле стартера, то его нужно отремонтировать (хотя во многих случаях проще купить новое).

Дело в том, что многие производители, стараясь сделать реле максимально надежным, делают его неразборным, в этом случае, разумеется, нужно купить новое. Если реле можно разобрать, то его работу можно восстановить своими руками. Вот несколько поломок, с которыми Вы можете столкнуться:

  • Износ механического провода
  • Обгорание пятаков
  • Замыкание

Любую из поломок можно увидеть разобрав реле. После ремонта или покупки нового, деталь устанавливается в обратном снятию порядке. Напоследок предлагаем Вам посмотреть видео

Известно, что автомобиль не сможет ездить без стартера. Вроде бы простой электродвигатель, а без него никуда. Завести поршневой агрегат с вышедшим из строя «стартовым» узлом можно лишь с толкача, но разве что только для поездки к специалистам автосервиса.

Причины поломок столь ответственного механизма вполне очевидны. Большинство болезней лечится, если сделать ремонт стартера своими руками. Перечислим далее основные истоки неисправностей:

  • естественный износ элементов электродвигателя;
  • попадание воды во время мойки двигателя машины;
  • неправильная эксплуатация узла, например, продолжительные промежутки работы электродвигателя после запуска мотора;
  • короткие замыкания.

От всего этого обычно спасает частичный ремонт стартера своими руками. То есть совсем необязательно покупать новый агрегат целиком. Далее мы рассмотрим, какие конкретно элементы выходят из строя, как вообще сделать ремонт стартера своими руками.

Предварительно заметим, что по симптомам при поворачивании ключа зажигания надо разделять виды неисправностей стартового электродвигателя. Если, например, после поворота ключа раздается щелчок или треск, то проблема во втягивающем цилиндре. Последний можно заменить полностью.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
    • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
    • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт своими руками

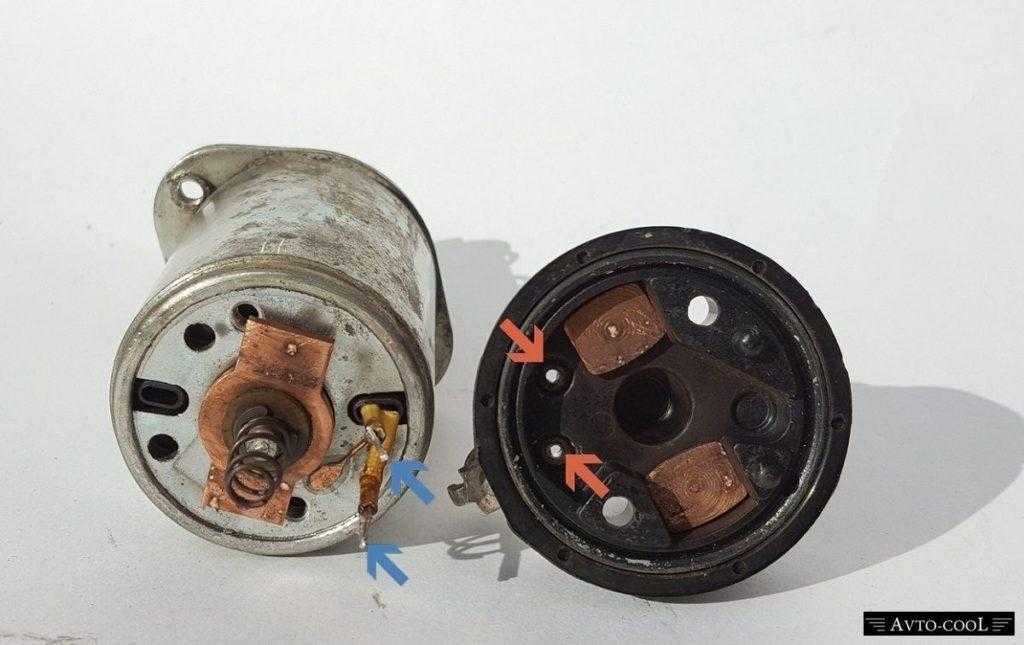

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом.

Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ

Следует лишь запастись временем, желанием и соответствующими инструментами

Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

  • для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
  • для не редукторных стартеров моделей ВАЗ 2108-21099;
  • для редукторных стартеров ВАЗ всех моделей;
  • для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

  • Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
  • БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
  • Компания “Кедр” (Челябинск, РФ);
  • Dynamo AD, Болгария;
  • “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Особенности устройства

Прежде чем думать о том, как разобрать втягивающее реле стартера, нужно ознакомиться с принципом действия данной системы. Для начала, стоит понимать, что работает устройство от АКБ. С другой стороны, прибор способен создавать параллельное магнитное поле, что воздействует на якорь. Затем сжимается возвратная пружина, благодаря которой в действие приводится бендикс. В конце он соединяется со шлицами, что находятся на маховике.

Принцип функционирования элемента базируется на последующем замыкании соответствующих контактов. В то же время, благодаря действию магнитного поля, якорь катушки постоянно находится внутри.

Когда двигатель будет запущен, доступ к питанию ограничивается. Одновременно пружина начинает возвращаеться в свое первоначальное положение, а бендикс расцепляется. Если вас более подробно интересует работа втягивающего реле стартера, видео на нашей странице поможет вам разобраться со всем этим.

Почему реле стартера выходит из строя?

Втягивающее реле стартера может выйти из строя по разным причинам. Это происходит из-за перегорания электрообмотки, физического износа и разрушения отдельных элементов, пригорания контактов. В большинстве случаев встречаются следующие поломки:

  • Поломка магнита с электрообмоткой;
  • Обрыв или обгоревшая обмотка;
  • Деформация корпуса;
  • Проблема с контактами: «залипание», перегорание контактных пластин;
  • Износ пружины;
  • Неисправность или повреждение якоря.

Возможно, что релюшка исправна, а причина кроется в бендиксе. Тогда придется снимать обгонную муфту. Для этого снимаем стартер и вытаскиваем стопорное кольцо. Возможно, выскакивает центробежный грузик, который нужно поставить на место.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.

Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Ремонт стартера

Разборку стартера производите в следующем порядке:

  1. Отверните гайку 26 (см. рис. 261) и отсоедините вывод от контактного болта 14.
  2. Отверните винты 28 крепления тягового реле к крышке со стороны привода и снимите реле.
  3. Отверните гайки 24 на стяжных шпильках.
  4. Отверните два винта 25 и снимите колпак.
  5. Снимите стопорную 12 и регулировочную 11 шайбы.
  6. Снимите крышку 13 со стороны коллектора.
  7. Выньте щетки 8 из щеткодержателей и снимите траверсу 9.
  8. Снимите корпус 7.
  9. Отверните гайку, крепящую ось рычага, выверните ось рычага 31 и выньте рычаг 29.
  10. Выньте якорь 6 с приводом в сборе из крышки со стороны привода.
  11. Отодвиньте влево упорное кольцо 3, снимите с вала замковое кольцо 4, а затем привод 5.
  12. Для осмотра контактов тягового реле отверните два винта 23, отпаяйте два ввода 27 и снимите крышку реле 16.
