Крышка радиатора: устройство и возможные неисправности

Особенности крышки радиатора ВАЗ 2107

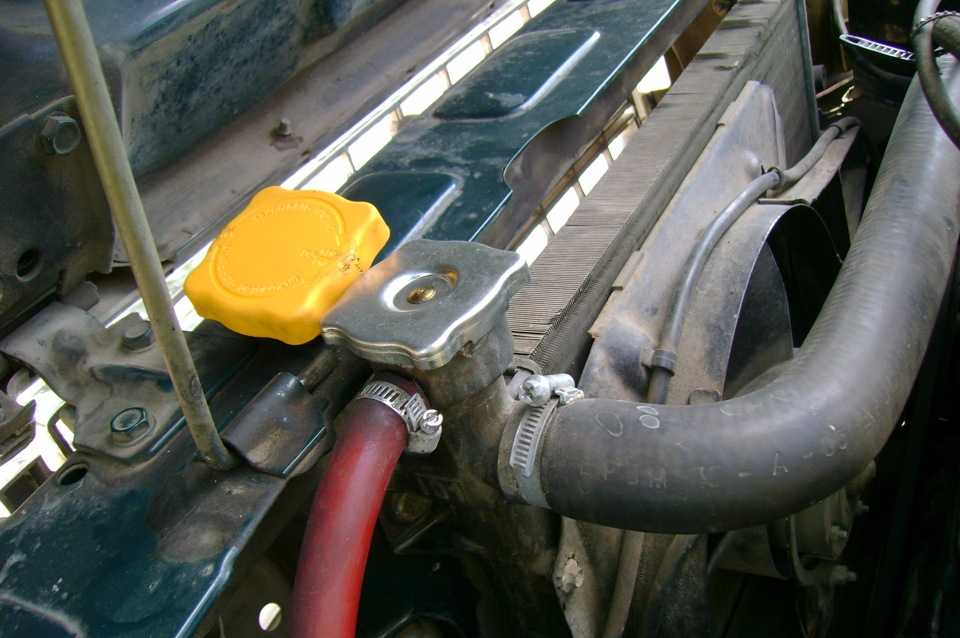

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

1. Оценивается внешний вид пробки, а также исправность пружинки.
2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Систему охлаждения можно без преувеличения назвать одной из наиболее важных для автомобиля, т. к. от её исправной работы зависит долговечность и надёжность узлового агрегата любой машины — двигателя. Особая роль в системе охлаждения отведена радиатору — устройству, в котором происходит охлаждение жидкости, предохраняющей двигатель от перегрева. Радиатор, используемый в автомобиле ВАЗ-2107, имеет свои особенности и требует периодического осмотра и технического обслуживания. Неукоснительное соблюдение предписанных изготовителем правил эксплуатации позволит сохранять радиатор в исправном состоянии на протяжении длительного времени. Благодаря простоте конструкции радиатор достаточно легко поддаётся демонтажу и вполне доступен для самостоятельного ремонта.

Явные поломки, из-за которых уходит антифриз

Чаще всего антифриз из расширительного бачка быстро уходит, если присутствует одна из следующих неисправностей.

Дефект или повреждение радиатора. Неисправность легко определить по подтекам под автомобилем. Также можно посмотреть под днище – наверняка там будут заметны капли цвета вашего антифриза. Основная причина выхода из строя радиатора – это нарушение герметичности тонких трубок, называемых сотами. Такие неисправности чаще всего обусловлены повреждениями, например попаданием камня из-под колес другой машины.

В старых авто, которые эксплуатируются более 10 лет, нередко образование ржавчины на трубках радиатора. Коррозия разрушает трубки насквозь. По таким же причинам может потерять герметичность боковой расширительный пластиковый бачок.

Поломка радиатора отопления салона. При такой неисправности антифриз будет уходить из системы так же быстро, как и при негерметичном основном радиаторе. Но определить причину будет гораздо труднее. Нередко встречается ситуация, когда ОЖ из расширительного бачка уходит, а место протечки не удается найти. В таком случае дело обычно в поврежденном радиаторе печки. Тосол тогда вытекает на уплотнитель салона. Советы опытных автомобилистов заключаются во внимании к деталям – возможно возникновение специфического запаха в салоне.

Также свидетельством протечки радиатора отопителя может быть регулярное запотевание стекол вне зависимости от погоды. Но, чтобы убедиться на 100 %, что дело именно в печке, нужно снять приборную панель. Если самостоятельно такой ремонт провести нет возможности, лучше обратиться к профессионалам на СТО.

Самыми распространенными проблемами охлаждающей системы являются как раз неисправность расширительного бачка или его крышки. Поэтому, если антифриз уходит, целесообразно первым делом осмотреть именно эти детали. Обнаружить негерметичность крышки или треснувший расширительный бачок не составит труда даже простым осмотром. Косвенно на это будут указывать следы утечки антифриза, брызги на других узлах под капотом.

Затруднительно лишь обнаружить повреждение нижней части расширительного бачка. На большинстве автомобилей для этого понадобится полностью его снять. Если же не удалось обнаружить повреждения, то менять детали не нужно

Значит, следует обратить внимание на перепускной клапан, встроенный в пробку бачка. Этот узел подвержен частым засорам, по причине которых антифриз уходит через расширительный бачок.

Система охлаждения содержит соединительные шланги. Воздействие горячего антифриза заставляет их расширяться, а последующее остывание автомобиля – возвращаться к исходным размерам. В зимнее время шланги сужаются из-за воздействия низких температур. В результате гуляет количество жидкости в расширительном бачке.

Разрушение металлических трубок. Несмотря на прочность и долговечность, рано или поздно разрушаются и металлические трубки. Чаще всего виной тому выработка ресурса. Очаги возникающей коррозии замечают вовремя не всегда, и очень быстро образуются сквозные трещины. Через эти неплотности ОЖ уходит с большой скоростью.

Неисправности помпы и термостата. Данные узлы нужны для нагнетания и управления потоками охлаждающей жидкости. Материал корпуса этих механизмов – пластмасса или металл – различается по году выпуска и модели авто. Успешный ремонт помпы и термостата маловероятен, чаще рекомендуют менять их на новые.

Негерметичность помпы. Если под машиной возникает лужица как раз под водяным насосом, то высока вероятность, что дело в помпе. Однако точно определить, где уходит жидкость, достаточно проблематично. Все дело во множестве кожухов, защит, пыльников, сальников и других элементов, которые могут собирать вытекающую жидкость.

Помпа как механизм очень прочная и целостная, но утечка чаще всего образуется через сальник или прокладку между блоком цилиндра и фланцем насоса. Переднеприводной автомобиль в этом случае более трудоемок в диагностике, так как данная помпа чаще всего конструктивно расположена под крышкой механизма ГРМ.

Устройство современного радиатора

Как работает герметик для радиатора: полезен ли он, какой лучше выбратьРадиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник, через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

• двигателя;
• охлаждающей жидкости;
• окружающей среды;
• масла и т. д.

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Сердцевины радиаторов автомашин могут быть:

• трубчато-пластинчатыми;
• трубчато-ленточными.

В первом случае охлаждающие трубки могут иметь расположение:

• шахматное;
• под углом;
• в ряд.

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Основные неисправности охлаждающей системы двигателя

Как выполняется замена радиатора охлаждения лады калины

Система охлаждения двигателя автомобиля состоит из большого количества отдельных ее частей — радиатора, вентилятора, системы патрубков, датчиков. При некорректной работе хотя бы одного элемента хуже начинает работать вся система. Поэтому причиной поломки может быть:

• Засорение радиатора. Именно этот элемент предназначается для принудительного отвода тепловой энергии из двигателя. Если он засоряется снаружи (большое количество пыли и грязи попадает на его слоты) либо внутри (сердцевина забивается значительным количеством ржавчины и осадком с жидкости), то эффективность работы узла резко снижается. Соответственно, радиатор, как и всю систему охлаждения, необходимо периодически чистить как снаружи, так и изнутри с использованием специальных очистителей либо подручных средств.
• Неисправная помпа. По этой причине в системе охлаждения появляется либо течь из-под подшипника насоса охлаждения, либо нарушается циркулирование жидкости по рубашке охлаждения. Причин выхода насоса из строя несколько. Среди них банальный износ его лопастей либо внутренних частей, ослабление привода, нарушение герметичности. Зачастую на металлических крыльчатках можно наблюдать коррозию, а пластмассовую банально срывает и она проворачивается.
• Некорректная работа термостата. Основная задача этого узла состоит в том, чтобы блокировать поток антифриза или тосола в радиатор до тех пор, пока двигатель достаточно не прогрелся. На большинстве автомобилей он открывается только тогда, когда температура охлаждающей жидкости достигнет +87… +95°С. Соответственно, при его выходе из строя двигатель будет очень долго нагреваться, особенно в холодную погоду. Если термостат заклинил и не открывается вовсе, то температура в системе будет выше нормы вплоть до кипения. Когда открыт постоянно, то температура ниже нормы.
• Неисправность вентилятора охлаждения. В зависимости от типа его привода может быть много своих причин. Например, у вентилятора, приводимого в движение механически, может ослабеть натяжка привода. Если привод электрический, то причиной его отказа может быть неисправное термореле либо приводной электродвигатель. Если же привод гидравлический, то причина, скорее всего, кроется в недостаточном давлении (низком уровне) масла в системе.
• Разгерметизация системы. Утечка охлаждающей жидкости может быть в самых разных местах. Например, на патрубках, местах их соединений (на хомутах), в корпусе радиатора, на помпе, рубашке охлаждения головки блока цилиндров. В случае прогорания прокладки ГБЦ происходит смешивание охлаждающей жидкости с моторным маслом. Это не только приводит к снижению уровня антифриза, но и ухудшению характеристик масла, что оказывает дополнительную нагрузку на двигатель.
• Неисправность датчика температуры. Информация от него поступает на электронный блок управления, и на ее основании ЭБУ отдает команды на формирование оптимальной топливовоздушной смеси, включение/отключение вентилятора системы охлаждения и другие команды. Проверить датчик температуры можно с помощью мультиметра.
• Низкий уровень охлаждающей жидкости. Даже если система охлаждения полностью герметична и в ней нет мест утечек, то все равно со временем уровень антифриза в ней падает. Это случается по причине его испарения. Процесс этот достаточно долгий, однако автовладельцу необходимо периодически контролировать соответствующий уровень и при необходимости добавлять либо полностью менять охлаждающую жидкость, если подошел конец срока его эксплуатации.
• Негерметичность клапана пробки радиатора. В этом случае давление в системе охлаждения будет ниже нормы. Из-за этого жидкость будет кипеть даже при работе двигателя на холостом ходу. Также происходит сброс охлаждающей жидкости в расширительный бачок, но только после остановки двигателя. Также будет наблюдаться большой расход антифриза.

Еще одной неисправностью можно считать использование антифриза с неподходящими параметрами, например, обычной воды. Как известно, на морозе она кристаллизуется, что обычно приводит к механическим поломкам элементов системы охлаждения. Поэтому выбирать антифриз нужно в соответствии с требованиями автопроизводителя.

Откуда течет антифриз и как найти место протечки

Течь радиатора, патрубков или других составных элементов часто можно заметить по мокрым пятнам, собравшимся каплям ОЖ и т.д. Если визуальный осмотр не позволяет точно обнаружить место протекания, тогда во время поиска следует поочередно проверять все составные элементы системы охлаждения.

Прежде всего, виновником может оказаться расширительный бачок. Также не исключено, что антифриз течет из-под крышки. В этом случае ОЖ будет выпариваться через щели и различные трещины, которые появляются на корпусе бачка или крышке. Визуально выявить такую неисправность бывает сложно, так как утечки через микротрещины практически незаметны. Для устранения неисправности бачок и/или крышку лучше поменять.

Еще одной причиной повышенного расхода антифриза могут быть патрубки и места соединений. В этом случае обнаружить утечку проще. Многие автолюбители используют простой способ, который заключается в том, что нужно положить под автомобиль лист бумаги. Если на машине стоит защита двигателя, тогда лист кладется на защиту. Затем автомобиль ставится на стоянку. Появление пятен ОЖ является поводом к осмотру патрубков, шлангов, а также мест их соединения с радиатором системы охлаждения. Отдельного внимания заслуживает и прокладка термостата, так как течь антифриза из-под термостата достаточно распространена. Неисправным может оказаться и корпус термостата. В подобной ситуации устройство меняют.

Резиновые патрубки следует осматривать первыми, так как доступ к ним зачастую не затруднен. Также в случае обнаружения проблемы с патрубком данный элемент можно заменить без особого труда. Главной проблемой патрубков является их растрескивание, так как резиновое изделие подвержено воздействию высоких температур, а также работает в условиях постоянного нагрева и остывания. Трещины резиновых патрубков обычно не являются причиной сильных протечек, антифриз просачивается через дефекты медленно. Во время осмотра нужно учитывать, что трещина может появиться на разных сторонах патрубка. По указанной причине патрубки следует тщательно ощупывать, а также для осмотра труднодоступных участков можно использовать зеркало.

Кстати, многие автолюбители интересуются, чем устранить течь антифриза из радиатора или патрубков, как убрать протечки в местах соединения патрубка и штуцера. В случае с радиатором охлаждения или радиатором отопителя, элемент следует заменить или отремонтировать. Ремонт радиатора предполагает его пайку. В крайнем случае, можно воспользоваться герметиком для системы охлаждения. Что касается того, как устранить течь антифриза из патрубков, необходима замена элемента. Отметим, что также возможно использование специального герметика, но это всего лишь временная мера. После нанесения герметика в местах соединений, с учетом температурных перепадов (расширение при нагреве и сужение при остывании) данный способ также не отличается надежностью. Получается, для радиатора герметик подойдет, а вот для патрубков уже нет.

• Если с патрубками и бачком все нормально, тогда следующим шагом становится проверка помпы (водяной насос системы охлаждения). На практике случаи, когда с помпы течет антифриз, встречаются достаточно часто. Протечка охлаждающей жидкости возникает по причине того, что сальниковый уплотнитель насоса ОЖ теряет свои свойства. Антифриз вытекает по штоку помпы, после чего происходит его разбрызгивание. При визуальном осмотре это хорошо видно, так как расположенные рядом детали будут на поверхности иметь следы ОЖ. В ситуации, когда течет антифриз из-под помпы, лучше сразу провести диагностику и заменить водяной насос. Дело в том, что на многих авто помпа приводится в действие ремнем ГРМ. Заклинивание помпы может привести к обрыву ремня, в результате чего высока вероятность загиба клапанов.
• Скрытой причиной утечки тосола или антифриза также может быть радиатор печки. Указанный радиатор может протекать не сильно, в результате чего ОЖ начинает выпариваться из системы. Явными признаками можно считать сильное запотевание ветрового стекла, а также сладковатый запах антифриза в салоне. Более серьезные протечки проявляются в виде того, что под ногами (зачастую, под передним пассажирским креслом) появляется охлаждающая жидкость.
• Также в списке неисправностей системы охлаждения необходимо выделить течь антифриза из-под головки блока цилиндров. Такие утечки могут быть признаком трещин в БЦ или ГБЦ, а также указывают на пробой прокладки головки блока.

Методы диагностики

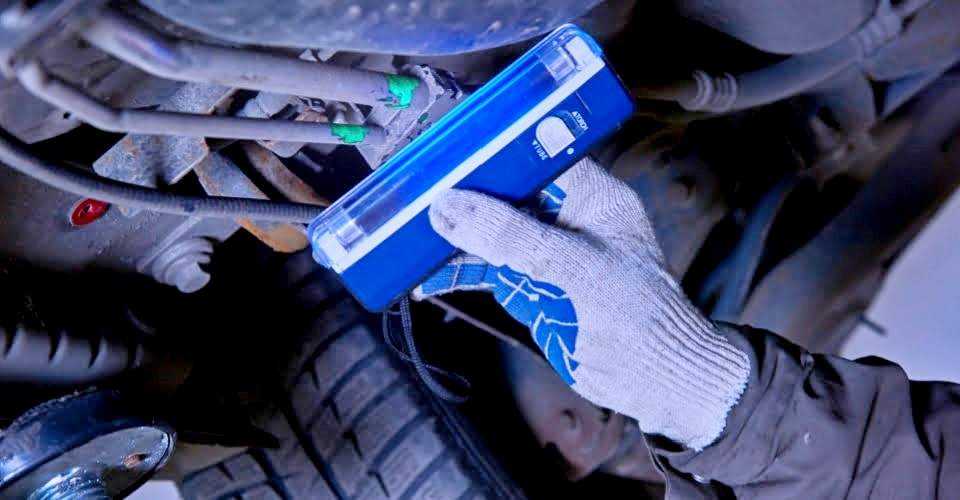

Свечение флуоресцентного антифриза в лучах УФ‐лампы

Чтобы понять, куда девается охлаждающая жидкость, нужно провести диагностические мероприятия. Сложно найти место утечки, когда подтеков не видно. На глаз причину способен определить разве что мастер автосервиса. Даже если нет навыков, стоит попробовать разобраться с проблемой самостоятельно. После простого осмотра можно переходить к продвинутым методам диагностики:

1. Применение картона. Утечку трудно заметить на стоянке. тосол быстро растекается и проникает в поры грунта и даже асфальта. Если подложить под двигатель картонный лист, то по локализации пятен можно определить неисправный узел.
2. Проверка расширительного бачка. Емкость снимают, закрывают отверстия под патрубки, а потом нагнетают внутрь воздух с помощью насоса или компрессора с манометром. Если стрелка прибора показывает утечку воздуха, значит есть отверстие.
3. Диагностика крышки. Советуем использовать простой прием: «на холодную» снять крышку, приложить ближе к уху и потрясти. Если слышны щелчки, значит клапаны работают исправно. В противном случае нужно поменять деталь на заведомо исправную.
4. Использование красителя. В бачок расширителя добавляют флуоресцентную ОЖ, прогревают мотор, берут ультрафиолетовую лампу или аналогичный фонарик. При направлении света места протечек будут выделены яркими пятнами.

Народные методы не всегда помогают найти причину. Трещину в блоке цилиндров они не выявят. Но в большинстве случаев не приходится копать настолько глубоко. Достаточно серьезно подойти к делу и потратить пару часов личного времени.

Действия при текущем бачке

Течь может образоваться по разным причинам. Чаще всего это происходит из-за того, что система разгерметизировалась, и антифриз испаряется из расширительной емкости. Когда бачок растрескался, вы заметите на нем пятна охлаждающей жидкости.

Возникло подозрение, что течет бачок антифриза? Следует осмотреть емкость, возможно, на ней есть механические повреждения. Своими силами отремонтировать бачок не получится, рекомендуется выполнить замену.

Когда расширительный бачок, а также крышка с прокладкой не менялись в течение длительного периода, на них образуются трещинки. Также жидкость может выходить через защитный клапан на крышке бачка. Чтобы устранить течь, потребуется новая крышка и прокладка. Также можно установить новую расширительную емкость.

В некоторых случаях допускается ремонт бачка. Этот элемент изготавливается из материала, который не реагирует с клеящими составами, поэтому склеить растрескавшуюся емкость невозможно. Как правильно восстановить расширительный бачок? Для этого используют следующие методы:

• запаивание трещинки на корпусе с помощью металлической сетки;
• использование эпоксидной смолы, холодной сварки либо герметика.

Емкость растрескивается потому, что на нее непрерывно воздействует давление и повышенная температура. С помощью холодной сварки и эпоксидной смолы получится лишь отсрочить замену и ремонт бачка.

Многие автовладельцы интересуются, каким образом можно устранить трещины на пластиковой расширительной емкости? Если вы хотите выполнить ремонтные работы самостоятельно, действуйте следующим образом:

• очищаем бачок в области, где он растрескался, чистой тканью;
• наносим обезжириватель, ждем, пока поверхность высохнет;
• подготавливаем кусок латунной сетки с мелкими ячейками;
• накладываем полоску на трещину;
• с помощью паяльника фиксируем сетку к краям трещины так, чтобы получился армированный слой по всей площади сеточки;
• шлифуем шов;
• покрываем шпатлевкой, затем грунтуем и окрашиваем.

Проще всего отремонтировать растрескавшуюся емкость с помощью мелкой металлической сетки.

Выполнить восстановление получится, только если у вас есть паяльник мощностью 40 Вт с плоским жалом. Также можно воспользоваться красным герметиком Done Deal, он подходит для пластиковых поверхностей. Прежде чем нанести его на бачок, зачистите растрескавшуюся область и обезжирьте.

Скрытые проблемы

Вы облазили все и вся, нигде не течет, все шланги и хомуты в порядке, но антифриз или тосол уходит, «хоть ты тресни»! Дело в том, что есть не только открытые течи, но и так называемые скрытые и они гораздо опаснее.

Двигатель автомобиля, это не литая конструкция — есть отдельно блок двигателя и головка блока. Между двумя этими частями проходит прокладка, это обязательно, она высокотемпературная (может держать высокие плюсовые показатели), также она является герметизирующим звеном. В блоке двигателя, как и в головке блока, есть каналы — по которым проходит антифриз (тосол) охлаждая металл, таким образом «весь мотор» находится в рабочей температуре, которая не превышает 90 — 100 градусов Цельсия, без этой жидкости двигатель бы очень быстро разогрелся и его банально заклинило.

Так вот охлаждающая жидкость проходит и через прокладку, так как она является промежуточным звеном (в ней, кстати, есть специальные каналы). Если прокладка бракованная, либо плохо затянута, то герметичность каналов нарушается, и охлаждающая жидкость может проходить в цилиндры двигателя. То есть попадать в камеру сгорания, потом через эту камеру она будет выходить в выхлопную трубу, при этом уровень антифриза (тосола) будет понижаться в расширительном бачке.

Какие есть признаки такой поломки?

• Это белый и густой дым из выхлопной трубы, он будет реально как туман – про это читаем здесь.
• Уровень масла в двигателе будет расти.
• Масло будет с вкраплениями тосола или антифриза, то есть с пузырьками.
• Будет уходить охлаждающая жидкость из бачка, причем постоянно.

В этом случае это 100% прокладка, меняем обязательно. Ведь иногда антифриз или тосол может попасть и в моторное масло, а это уже серьезно! Тут до «капиталки» рукой подать.

Потому как:

• Масло перемешивается с жидкостью и образует непонятную «жижу», она начнет сворачиваться, что закупорит все каналы – перегрев мотора обеспечен.
• Она не сможет нормально смазывать цилиндры двигателя, это приведет к износу поршневых колец.
• Также эта субстанция забьет все каналы на коленвале, что также повысит его износ, вкладыши в которых он вращается, элементарно может провернуть.

Итог – если антифриз или тосол уходит в двигатель, ездить запрещено!

Это причина номер «1», однако антифриз может поступать еще и по различным каналам системы охлаждения. У них также есть прилегающие прокладки к блоку двигателя и когда они изнашиваются, то происходят утечки.

Ремонт своими руками

Восстановление работоспособности этого клапанного элемента состоит из трех этапов: разборки, чистки, замены поврежденных элементов.

Ремонт этой части расширительного бачка своими руками сможет осуществить даже новичок, придерживаясь внимательности и аккуратности. Для этого понадобится только отвертка с тонким плоским концом.

Работы нужно проводить в такой последовательности:

• выкрутить данную деталь, тщательно протереть ее внутреннюю поверхность, избавившись от капель антифриза;
• с помощью отвертки удалить резиновый уплотнитель;снять пружинку, которая находится под резинкой;

Дорогой или дешевый антифриз — стоит ли платить больше?

Таким образом, регулярный контроль состояния расширительного бачка на протяжении эксплуатации авто является важной задачей для обеспечения оптимальных условий работы двигателя. Осуществить диагностику, профилактику и ремонт клапанной крышечки сможет каждый автолюбитель

1 комментарий

Игорек says: Спасибо, реально полезная статья.

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

1. На холодном двигателе выкрутить крышку из горловины бачка.
2. Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
3. Если механических повреждений нет, то крышку закрутить обратно.
4. Далее завести двигатель и прогреть его до рабочей температуры.
5. На заведённом моторе аккуратно открутить крышку.
6. В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
7. Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлениемВыполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: До премьеры нового внедорожника Volkswagen осталось два месяца

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

1. Выкрутить крышку из горловины бачка.
2. Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
3. Далее снять пружину.
4. Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
5. После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
6. Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
7. Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Устраняем проблему

Изначально, фактором уменьшения антифриза либо тосола может быть элементарное снижение объема ОЖ в зимний период. Как известно, любая жидкость при снижении температуры уменьшается в объеме. В таком случае переживать не нужно. Объем хладагента может убывать равным образом вследствие испарения воды во время функционирования мотора или при дефекте крышки или же расширительного бачка. В данной ситуации необходимо систематически добавлять дисцилят или ОЖ в бачок. Чтобы исключить испарение жидкости нужно исследовать бачок и заглушку на присутствие трещинок. В случае обнаружения трещин нужно немедленно произвести их замену.

Утечка ОЖ может возникнуть вследствие повреждения патрубков, трубок, послабление затяжки или же нарушения крепежа в местах соединения с теплообменником. Проверяется это просто, подложите под автомобиль картон или бумагу и проверьте приблизительно через день. В случае если антифриз течет, то на нем останутся пятна именно в местах течи.

Осмотрите патрубок, который соединяет термостат с радиатором. В случае если там где они соединяются влажно, то это может означать утечку именно в этом месте. Необходимо установить хомутик немного выше имеющегося.

Исследуйте прокладку термостата. Нередко из-за нее возникает течь вследствие утраты герметизируемых свойств прокладки.

Распространенной причиной течи ОЖ могут быть проблемы с радиатором отопления. Это определяется по  запотевшим стеклам, мокром коврике возле пассажирского сидения спереди, а так же в появляющемся конденсате возле разъема для диагностики. В случае лужицы под ковриком нужно разобрать часть салона спереди. Чтобы убедиться в поломке теплообменника, соедините патрубки с входа и выхода радиатора. В случае если охлаждающая жидкость перестала уходить, то это означает, что причина заключается именно в поломке радиатора отопления.

Более трудным случаем, является, попадание ОЖ в масло. Определяется это просто, во время работы двигателя, из выхлопной трубы выходит белесый дым со сладковатым запахом. Так же на щупе для проверки масла будет заметен типичный налет.

Затем проводим проверку свечей, если они белые, то это подтверждает то, что антифриз попал в мотор. Сильно расстраиваться ненужно, но лучше для устранения этой неисправности обратиться к профессионалам.
