Особенности параметров разболтовки транспортного средства

Стоит отметить, что каждая модель для той или иной марки транспортного средства отличается своими характеристиками:

  • ширина обода;
  • диаметр диска;
  • окружность по диаметру;
  • размер вылета обода;
  • некоторые другие параметры.

Для того, чтобы можно было предотвратить преждевременный износ шин, а также повреждения подвески транспортного средства

При выборе шин необходимо в обязательном порядке обращать внимание на такой аспект, как технические характеристики. Если возникают трудности при подборе наиболее подходящих шин, всегда можно обратиться за консультацией к сотрудникам магазина, которые помогут вам выбрать шины, учитывая прежде всего модель вашего автомобиля, бюджет, который вы планируете потратить на покупку, а также некоторые другие параметры

Покупка Тойоты — не очень хорошая идея

Все о двигателе Toyota 2.02.2 D-4D и 2.2 D-CAT

Одна из причин — семейство ZZ получилось на редкость неудачным, вторая — предложить потребителю двойной VVTi

иValvematic ( маркетинговый ответ на BMW- шный Valvetronic2001 года и н иссановский VVEL) .

Двигатель выкинули на рынок сразу в нескольких модификациях:

1 ZR-FE

, 124л.с., двойнойVVTi , аValvematic ‘a на нем нет!

1 ZR-FAE

, 130л.с., двойнойVVTi иValvematic присутствует !

4ZR-FE

, 116л.с., только для китайского рынка, что в нем есть не знаю, наверно, вааще ничего нет!

2 ZR-FE

, 132л.с., двойнойVVTi , безValvematic ‘a , этот двигатель заменил 1ZZ-FE , практически на всех моделях!

2ZR-FAE , 147л.с., и двойнойVVTi иValvematic присутствует !

2ZR-FXE , 98 л.с., только для гибридов — двигатель работает по циклу Аткинсона.

3 ZR-FE

, 143л.с., двойнойVVTi , и, как Вы уже догадались, безValvematic ‘a , покончит с существованием в природе 2 ZZ-FE !

3 ZR-FAE

, 155л.с., и двойнойVVTi иValvematic есть.

Собственно, теперь о конструкции мотора:

Начну сразу с хорошего: клапанам вернули гидрокомпенсаторы (в отличие от убогого решения с регулировочными стаканами, повсеместно внедренное в двигатели «третьей волны»). Отказались (как я и предсказывал!) от масленного насоса трохоидного типа , взяв вариант семейства AZ и ещё его улучшив — не узнаю Тойоту! Только привод насоса оставили цепной, да ещё и с пружинным натяжителем — предсказываю через пяток лет отказ от цепи в приводе насоса и возвращение к шестеренкам, либо привод от промежуточного вала. Еще одна хорошая новость — двойной VVTi

слишком громоздкий, что бы воткнуть в головку ещё и D4 , т.е. в этом семействе никогда не будетFSE. Теперь о грустном:

bmw 320i с мотором 2.0 выдает 170 лошадей, и проезжает на 1 литре 15.87 км (в отличии от Авенсиса 2009 года с 3 ZR-FAE , который всего 14.49 км) — только не говорите об этом тойотовским маркетологам!

1. Двигатели одноразовые, ремонтных размеров не имеют!

3 . Маркетологи уже нарисовали схему развития двигателей дальше, через несколько лет двойной VVTi

получит электрический привод — испытания новых двигателей уже ведутся!

4. Тойотовские мотористы упорно продолжают проектировать головки с углом наклона клапанов около 30 градусов (у моторов BMW угол наклона клапанов около 45-50 градусов, что обеспечивает гораздо лучшую продувку). Когда Тойота сделала головку с углом в 33 градуса, на одном уважаемом форуме я прочитал, «что это не плохо для твинкама» . Не плохо. Если не смотреть характеристики моторов у конкурентов!

5. Привод ГРМ всё той же тонкой цепью, которая гремит и ограничивает срок службы мотора 200 тыс.км.

Если у Вас есть собственные материалы о негативных сторонах этого мотора, пожалуйста, пришлите их на этот адрес для публикации.

26 03 10 00:06 Цитата: » bmw 320i с мотором 2.0 выдает 170 лошадей, и проезжает на 1 литре 15.87 км (в отличии от Авенсиса 2009 года с 3ZR-FAE, который всего 14.49 км) — только не говорите об этом тойотовским маркетологам «

Ну и зачем такой поклеп. Владею и ВМW и Аvensis 2009. Правда ВМW 330 сi. так вот. На немце расход ниже 14.5 литра не падает, хоть как бабушка езди. У приятеля 318 BMW. Расход 11.5-12.5. Авенсис взял для работы 1.8 147 л\с 9.2 расход в городе. по кольцу (Питер)7.4 литра. Ну и где ваши доводы будут, если я выложу как аргумент фото показаний бортовика. Ответ автора: хех, без куска хлеба хотите меня оставить?! Данные о РЕАЛЬНЫХ измерениях взяты мною отсюда: https://www.toyotanation.com/forum/showthread.php?t=268883 . При этом, конечно, сравнивались максимальные пробеги на 1 литре, а не средние. Если интересна сама методика, то замеры проводили сами японцы, по БМВ данные здесь: https://minkara.carview.co.jp/userid/256118/car/363007/fuel.aspx?page=2, как видите, они 43 раза полностью заправляли машину. Будет желание повторить замеры, я опубликую полученные Вами результаты.

25 06 10 23:02

Хорошая статья, но покажите принципы установки цепи и как определить давление масла без лампочки, и все, что касается двигателя 1zr-fe, Спасибо (Израиль) Ответ автора: я в шоке! для чего Вам всё это знать-то ?! Носите вовремя «абонентскую плату» официалам и будет Вам щастье!

15 07 10 13:32 После пробега 130 тыс.полетело сцепление, колокол, блок управления, ремонт обошелся в 130 тыс. рублей, машина очень плохая и дорогая в обслуживании и ремонте (Смоленск)

11 08 10 22:26 И что мы так гнусно пиарим Тойоту? Ясен пень, не всезнающий стоит у её руля. У меня тойка 8-го года. два рулевых вала поменял по гарантии.. один комп. и что? Ты купи ТАЗИК! и добейся чтоб тебе хоть лампочку поменяли по гарантии. А я все поменял на халяву. (Челябинск) Ответ автора: Молодец! Ещё можешь успеть поменять коробку и радиатор кондея — самые ходовые запчасти на складе гарантийных запчастей.

Регламент обслуживания 2ZR-FE

Силовая установка достаточно капризна. Чтобы сохранить и продлить заявленный ресурс в 200000 километров следует систематично производить техническое обслуживание силовой установки. Своевременная замена расходников и умеренные нагрузки позволят не только сохранить ресурс агрегата, а также увеличить его.

Одним из важнейших расходников является моторное масло, двигатель очень капризен к качеству смазки, так как оснащен системой Dual VVT-i и гидрокомпенсаторами, неправильно подобранное или некачественное масло может вызвать проблемы с фазовращателями и гидротолкателями, а также несвоевременная замена может вызвать залипание клапанов VVT-i.

  1. Проверку цепи Грм следует производить каждые 40 тысяч километров, а заменить ее нужно после 100000 километров пробега, также с цепью меняются все натяжители и ролики, если этого не сделать, то цепь после больших пробегов начнет брякать или вовсе перескочит, перескок цепи грозит встречей клапанов и поршней, так как силовая установка гнет клапана;
  2. За свечами нужно следить раз в 20 тыс. км., во время проверок стоит почистить их и отрегулировать зазор, меняются свечи раз в 60 тысяч километров пробега, пренебрежение этим правилом может принести плачевные последствия — катушки зажигания могут выйти из строя;
  3. Замену масла стоит производить раз в 10 тыс. км., если этого не делать, то могут возникнуть отложения в клапанах VVT-i, а также гидрокомпенсаторы выйдут из строя достаточно быстро;
  4. Состояние приводных ремней навесного оборудования следует проверять каждые 50 тыс. км., при необходимости менять;
  5. Охлаждающую жидкости рекомендуется менять каждые 4 года эксплуатации транспортного средства, состояние помпы следует проверять раз в 50 тысяч километров.


Механизм газораспределения 2ZR-FE. Привод осуществляется цепью

Слабые места 1ZRFE

Автовладельцы жалуются на громкий лязг цепи ГРМ двигателя серии 1ZRFE после того, как машина пройдет 100 тысяч километров. Шум слышен снаружи, в салон не проходит. Однако производитель никак не комментирует эту проблему двигателя серии 1ZRFE.

Другим слабым место является расположение масляного фильтра двигателя. Когда устройство располагалось вертикально, то смазывающее средство могло стекать вниз в масляный поддон и создавать давление после запуска. Теперь же эта возможность отсутствует.

Автовладельцы жалуются проблемы характера затрудненного пуска и пропуска воспламенения. Этому способствует повышенный нагар в камерах сгорания.

Невозможность заменить звезды распредвалов VVTi 1ZRFE вместе с цепью – тоже является слабым местом мотора. Помимо этого, у движка проявляются следующие неисправности после пробега в 100 тысяч километров:

  • завал принудительного холостого хода двигателя;
  • плохой горячий пуск;
  • брак шкива генератора;
  • протечки и шум в насосе, который циркулирует антифриз.

Потеющие уплотнительные кольца форсунок двигателя тоже доставляют немало проблем автовладельцам. Периодически у двигателя 1ZRFE заклинивает клапана VVTi. Еще одной болезнью мотора являются плавающие обороты. Подобное проявляется в результате загрязнения электронной дроссельной заслонки.

Все эти проблемы отрицательно влияют на будущее двигателя 1ZRFE. Но его недорогая стоимость, малолитражность до сих пор делают его привлекательным среди покупателей автомобилей среднего класса.

Однако есть один плюс. Производитель занижает жизненный ресурс мотора и заявляет 200000 км. Время и эксплуатация автовладельцами показывает, что мотор может пройти и 300 000, и 400 тысяч километров без капитального ремонта. Это большой показатель для мотора с подобными проблемами.

3S-GTE

3S-GTE был одним из самых перспективных движков с турбиной в 1990 году. Инженеры Toyota оснастили его турбонадувом. Мотор был разработан на базе 3S-GE, поэтому они обладают похожими достоинствами, но при этом компания смогла устранить все недостатки предшественника. Двигатель ставили на Celica и MR-2 до 1999 года и на Caldina до 2007.

От современных движков 3S-GTE отличается в первую очередь чугунным блоком цилиндров. Сейчас такие уже не делают, так как это не выгодно. Благодаря блоку и его алюминиевой голове, которая была спроектирована инженерами Yamaha, двигатель остается популярным на рынке по сей день.

Стоит отметить, что 3S-GTE выпускался в 4 поколениях. Первое поколение было крайне неудачным из-за 8 клапанов мотора. Затем инженеры поставили 16 клапанов и всячески экспериментировали с типом турбины, степенью сжатия топлива и т.д. Поэтому технические характеристики двигателя разняться. Но если усреднить, то 2-х литровый движок имеет от 225 до 260 лошадей при 6 тыс. оборотах. Средний расход двигателя по городу варьируется около 9 л. на 100 км., что является отличным результатом.

Помимо хороших характеристик можно выделить дополнительные преимущества:

  1. Несмотря на высокий потенциал мощности, двигатель достаточно компактен.
  2. 3S-GTE можно отлично затюнить и сделать большой рывок в мощностях.
  3. Мотор разрабатывался для спортивных автомобилей, поэтому в его разработке задействованы лучшие технологии своего времени.

Так же у 3S-GTE есть недостатки, которые актуальны больше для первых двух поколений движка:

  1. АККП работает значительно меньше двигателя, из-за чего ее придется менять. С механической коробкой передач таких проблем нет.
  2. После 100 тыс. км начинаются проблемы с жором масла.

Обзор неисправностей 2ZR-FE

  1. Жор масла после пробега в 100 тысяч километров. Чаще всего проблема заключается в маслоотражательных колпачках их замена помогает победить расход масла в 70% случаев, если это не помогло, то возможно следует сменить вязкость и производителя масла. В самом худшем случае потребуется капремонт ЦПГ;
  2. Стук двигателя часто появляется из за растянутой цепи ГРМ, либо вышедших из строя гидрокомпенсаторов, если гидрокомпенсаторы можно починить промывкой, то цепь ГРМ остается только заменить, также стук может проявляться из-за износившегося демпферного шкива коленвала. Еще при эллипсности в цилиндрах поршни во время перекладки могут издавать неприятный стук, также это сопровождается высоким расходом масла и топлива, в таком случае поможет только капитальный ремонт силовой установки;
  3. Проблемы с оборотами XX чаще всего вызваны засорением форсунок или дроссельного узла, 100% излечить проблему поможет промывка топливной системы и клапана РХХ. Нередко нестабильному холостому ходу способствуют заклинившие клапаны системы VVT-I, также это сопровождается тупостью двигателя и высоким расходом топлива;
  4. Поскольку блок двигателя сделан из алюминия, перегревы, даже малейшие для него очень страшны, любое превышение температуры охлаждающей жидкости может привести к изменению геометрии привалочных плоскостей блока и ГБЦ, также масло в огонь подливает термостат силовой установки, который нередко выходит из строя и мешает системе охлаждения работать, если у вас проблемы с термостатом, то эксплуатировать силовую установку крайне не рекомендуется.

Расход топлива 1ZRFE

Ход поршня двигателя 1ZRFE был уменьшен, но мощность осталась. Что сделало мотор более надежным. В качестве горючего используется бензин класса АИ95. Производитель не рекомендует уменьшать класс. Потому что некачественное горючее приведет к поломке агрегата.

Поэтому 400 000 километров считается окончательным жизненным ресурсом движка 1ZRFE. Производитель и опытные механики рекомендуют не беречь деньги на профилактике мотора.

В условиях города автомобиль с мотором 1ZRFE недостаточно манёвренный. Расход топлива на 100 км почти в 6 л дает о себе знать. Зато при разгоне по трассе, машина способна совершать любой манёвр с обгоном.

Автовладельцы транспортных средств с двигателем 1ZRFE часто жалуются на то, что расход горючего превышает указанные данные в техническом паспорте. Производитель же отвечает на этот вопрос следующим образом: «Повышенный расход топлива зависит от привычек вождения автовладельца, нежели от конструкции движка внутреннего сгорания».

Обслуживание

Мотор автовладельцы оценивают как капризный. Для того чтобы агрегат прослужил в течение всего заявленного заводом-изготовителем ресурса необходимо регулярно и своевременно производить его обслуживание. Замена необходимых расходных материалов позволит 2ZR не только выдержать установленный ресурс, но и прослужить дольше.

Цепь ГРМ проверяется раз в 40 тысяч, а менять необходимо через 100 тысяч километров. Вдвое чаще производится проверка и регулировка зазоров свечей зажигания, а менять их следует каждые 60 тысяч. Dual VVT-i требует частой замены смазки. Масло менять нужно каждые 10 тысяч, а охлаждающую жидкость раз 2 года. При этом работоспособность водяного насоса охлаждающей системы рекомендуется проверять раз в 50 тысяч.

Описание двигателя 1ZR-FE

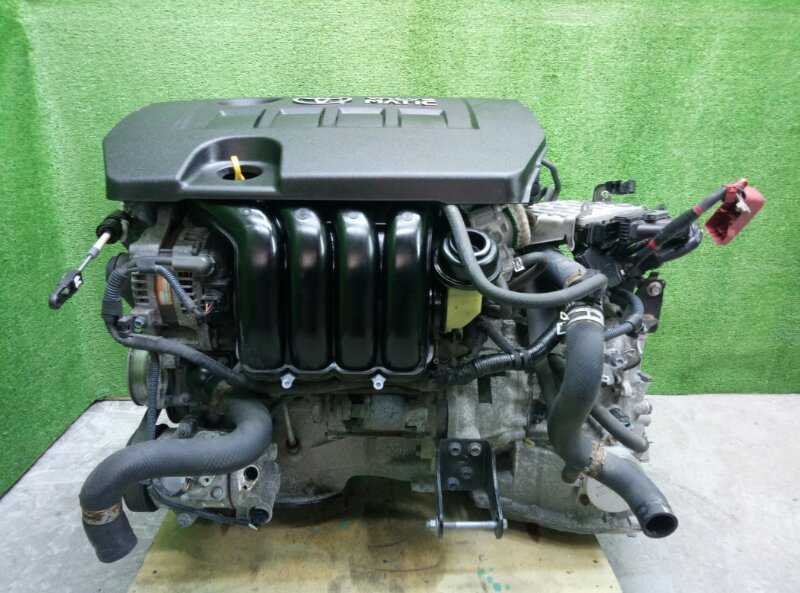

Двигатель 1zr fe

1ZR-FE – классический представитель рядных 4-х цилиндровых двигателей, имеет цепной механизм ГРМ и муфту системы VVT-i на каждом распредвале. Блок цилиндров и ГБЦ выполнены из алюминия. Силовой агрегат рассчитан на небольшие авто среднего ценового сегмента. Данный мотор считается короткоходным, так как ход поршня, равный 78,5 мм, меньше, чем диаметр цилиндра, который, в свою очередь, равен 80,5 мм. 1ZR-FE производился на заводах в Китае и Соединенных Штатах Америки, дебют состоялся осенью 2006 года, а выпуск начался в 2007 году. Двигатель не стал инновационным прорывом, но имеет несколько отличительных особенностей:

  • распределительные валы установлены в отдельном корпусе;
  • использование гидрокомпенсаторов;
  • привод ГРМ осуществляется цепью;
  • применение алюминиевого блока;
  • отдельные крышки коренных подшипников;
  • угол развала клапанов 29°;
  • привод масляного насоса отдельной цепью;

Регламент обслуживания 1ZR-FE

  1. Замену масла требуется проводить не реже, чем раз в 10000 км. Если не придерживаться этого правила, то клапаны системы VVT-i могут выйти из строя, а также появится шум гидротолкателей. Производитель рекомендует использовать для 1ZR-FE масло класса SL и SM.
  2. Рекомендуется менять свечи каждые 50 тыс.км, а контролировать их зазор каждые 10000 пробега, иначе катушки системы зажигания DIS-4 могут выйти из строя раньше времени.
  3. Следует серьезно отнестись к замене цепи ГРМ после пройденных 100 тысяч километров, так как это довольно дорогая процедура, но еще дороже будет восстановление двигателя после обрыва цепи, ведь двигатель 1ZR-FE ГНЕТ КЛАПАНЫ.
  4. Замену топливного и воздушного фильтров следует проводить каждые 20 тыс.км, а фильтр грубой очистки топлива меняется каждые 50000 км пробега.
  5. Ремни навесного оборудования проверять каждые 30 тыс. км.
  6. Чистку форсунок следует производить раз в 50 тысяч километров.

Масло и фильтр для мотора 1ZR-FE

Обзор неисправностей и способы их ремонта

Двигатели серии ZR переняли все болячки от моторов предшествующей серии ZZ. Высокий расход масла, низкий ресурс, повышенный уровень шума, проблемы с холостым ходом, также помпа силового агрегата не отличается надежностью и любит подтекать. Если проблему с жором масла можно хоть как-то решить повышением вязкости, то от низкого ресурса данного агрегата никуда не уйти. Можно лишь максимально увеличить жизнь мотору с помощью хорошего масла и умеренных нагрузок.

Ниже приведены самые характерные поломки и слабые места:

  • Капитальный ремонт силового агрегата невозможен.
  • Цепь ГРМ склонна к растягиванию, после чего появляется шум (бряканье) цепи. Проблему можно решить заменой цепи и натяжителя.
  • Из-за конструктивного несовершенства наблюдаются сильные вибрации на холостых оборотах, многие грешат на подушки, меняют их, но ничего не меняется.
  • Во время старта с места часто наблюдаются провалы в работе двигателя. Помогает обнуление ЭБУ.
  • Можно услышать троение мотора, что происходит из-за нехватки давления топлива, а виной всему забитые топливные фильтры. Лучше не заливать низкокачественно топливо в автомобили, оборудованные данным силовым агрегатом.
  • Выход из строя гидрокомпенсаторов происходит из-за некачественного масла.
  • Низкий ресурс маслоотражательных колпачков (лечится заменой).

Варианты тюнинга 1ZR FE

Атмосферный тюнинг силового агрегата видимых результатов не даст. Все, что можно сделать, это прошить ЭБУ и произвести портинг ГБЦ. Это даст прирост в 15-20 лошадиных сил.

Еще есть вариант с установкой нагнетателя, но для этого нужно понизить степень сжатия, установить новый электронный блок управления, заменить форсунки на более производительные. Тюнингеры предпочитают использовать компрессор SC 14 и форсунки с двигателя 2ZZ GE, тогда на выходе можно получить давление до 0,7 бар и мощность около 180 л.с. Но нужно понимать, что данная модернизация плачевно скажется на ресурсе, который и так небольшой.

Компрессор SC-14

Еще одним вариантом является установка турбокита от двигателя 2ZR. Он основан на турбине Garret GT28, также туда входит блуофф, пайпы, интеркулер, высокопроизводительные форсунки, топливный насос высокого давления с производительностью 255 л/ч, а также новый ЭБУ и выхлоп. После такого тюнинга, из мотора удается выжать до 300 л.с., в зависимости от давления турбины.

Турбина Garret GT28 позволит выжать из мотора до 300 л.с.

Коротко о механической части двигателя

Конструкция силового агрегата 1ZR-FE Toyota представляет собой стандартное рядное расположение четырех цилиндров. Блок и головка блока цилиндров изготовлена из алюминия. Мотор оснащен цепным приводом газораспределительного механизма и муфтой системы VVT-i для каждого распределительного вала. На двигателе используются поршня с укороченным ходом, равным 78.5 мм. При этом значение диаметра цилиндра составляет 80.5 мм.

Из особенностей силового агрегата можно выделить следующие моменты:

  • наличие гидрокомпенсаторов;
  • для привода маслонасоса используется отдельная цепь;
  • использование независимых корпусов для распредвалов;
  • коренные подшипники с отдельными крышками.


ГРМ 1ZR

2ZR-FAE

2ZR-FAE

The Toyota 2ZR-FAE

is a DOHC, 16-valve, 1.8 L (1,798 cc) this engine adopts the Valvematic system. This all-new engine is progressively replacing the 1ZZ-FED and 2ZR-FE engine in most applications. Variants of this engine produce 104–110 kW (139–148 bhp) and 171–175 N⋅m (126–129 lbf⋅ft) of torque. Compression ratio is 10.5:1 and redline is at 6600 rpm. The engine consumes 5–10% less fuel than the 2ZR-FE depending on the application.

A special version of the 2ZR-FAE was introduced by Toyota in 2016 for the Taiwanese version of the Toyota Sienta. Unlike the original 2ZR-FAE, this version was created by simply adding the Valvematic system to the standard 2ZR-FE engine used in the Toyota Corolla Altis sold there, resulting in total power of 140 PS (103 kW; 138 hp) at 6200 rpm and a peak torque of 172 N⋅m; 127 lbf⋅ft (17.5 kg⋅m) at 4000 rpm.

Applications

  • Toyota Auris (ZRE152) (Europe and Japan only)
  • (ZRT271)
  • Toyota Corolla LE only (2014–2019); L, LE, and XLE trims (2019–current)
  • Toyota Corolla Sedan & Corolla Touring (Japan 2019–current) (ZRE212/212W)
  • (ZRE152/154) (Japan only)
  • Toyota Levin (ZRE172/212) (China only) 2014–current
  • (ZSP110) (Japan only)
  • (ZGE20/25)
  • Toyota Verso (ZGR21)
  • Toyota Allion (ZRT260/265) 2010–current
  • Toyota Premio (ZRT260/265) 2010–current
  • Scion iM 2016
  • 2017-2018
  • Toyota Sienta (ZSP170) October 2016–present (Taiwan only)

Описание

Наибольшее распространение на сегодняшний день получили турбированные четырехцилиндровые и атмосферные шестицилиндровые моторы Тойота. Все силовые агрегаты этого производителя рассчитаны на использование бензина с октановым числом не ниже А 93.

Современные двигатели серии beams оснащаются многоточечной системой впрыска, которая одновременно обеспечивает великолепные показатели экономии топлива и улучшает динамические характеристики автомобилей.

Отметим, что на рынке распространены карбюраторные двигатели Toyota, которые могут работать на низкооктановом бензине, отличаются простотой конструкции, легкостью в уходе и ремонте.

  • Все современные моторы от этого производителя оснащаются системами гидрокомпенсаторов, что исключает необходимость автовладельцу выполнять регулировку зазора клапанов. Это значительно упрощает выполнение сервисных работ.
  • Отметим также, что большинство моделей шестицилиндровых двигателей от этого производителя оснащается цепным приводом ГРМ, что исключает необходимость сервисного обслуживания этого узла. Тогда как большинство четырехцилиндровых моторов имеет ременной привод ГРМ, который требует замены в зависимости от своей модификации по прошествии 50-70 тысяч километров пробега.
  • Использование двухвальной компоновки и современных систем управления работой мотора позволило существенно снизить шум работающего силового агрегата. Автовладельцу лишь необходимо учитывать, что такие моторы Toyota предъявляют повышенные требования к качеству используемого моторного масла. Именно поэтому все сервисные работы рекомендуется выполнять точно в срок и не экономить на качестве расходных материалов.
  • Одним из первых инжекторных четырехцилиндровых двигателей Toyota стал мотор получивший индекс 4S. Данная модификация – это модернизированный двигатель 2с. Объем этого силового агрегата составляет 1.8 литра.
  • Из особенностей силового агрегата данного типа можем отметить уменьшенный до 82 миллиметров диаметр цилиндра (у двигателя 2с – 86 миллиметров), а также измененную форму выпускного и впускного коллектора.
  • Впервые двигатель 4s появился в 1987 году и смог продержаться на конвейере до 1999 года. Этот мотор в зависимости от своего поколения выдавал мощность от 105 до 125 лошадиных сил. Благодаря использованию инжектора и полностью автоматической системы управления этот мотор отличался плавностью хода и великолепной тягой в широком диапазоне оборотов. Необходимо отметить всеядность двигателей 4S, которые могли работать на низкооктановом бензине.
  • Бензиновый мотор с маркировкой 5E и рабочим объемом 1,5 литра стал, наверное, одним из самых массовых силовых агрегатов выпущенных этим японским автопроизводителем. Это мотор 5а имел великолепные показатели топливной экономичности и при этом отличался достойными мощностными характеристиками.
  • Двигатель 5е появился в 1990 году и продержался на конвейере 8 лет. За эти годы было выпущено около десятка миллионов экземпляров двигателей 5е и его модификаций 5а, которые устанавливались на Toyota Corolla и другие массовые модели этого японского автопроизводителя.

Неисправности и ремонт

Основные проблемы двигателей:

    1. Звон при работе двигателя под нагрузкой в диапазоне от 2 до 4 тыс. оборотов. При раскручивании коленчатого вала на месте дефект не проявляется. При появлении неисправности необходимо менять прокладку головки блока, которая прогорает между цилиндрами.
    2. Повышенный расход масла, производитель считает нормой расход 0,3 л жидкости на 1000 км пробега. Причиной может быть угар или утечка масла через неплотности между фильтром и картером.
    3. Шум при работе привода ГРМ, указывающий на вытягивание цепи. Проблема возникает при пробеге до 150 тыс. км. Ремонт заключается в замене деталей привода.
    4. Периодически возникающий свист при работе двигателя указывает на изношенный ремень привода навесного оборудования. Подтяжка временно решает проблему, желательно провести замену ремня.
  1. Встречаются единичные случаи обрыва шатуна и контакта поршня с клапанами. Обломок шатуна пробивает боковую стенку блока. Ремонт заключается в покупке контрактного двигателя либо замене блока и поломанных деталей.
  2. Течи помпы по уплотнениям. Дефект начинает проявляться после пробега 60-70 тыс. км. После замены узла проблема пропадает.

Поколения и модификации

Компактный пятидверный хэтчбек Toyota ist это шестой автомобиль, для создания которого в качестве базовой модели использовался Vitz, и задуманный как многофункциональный компактный автомобиль с внедорожным стилем и универсальностью. Машину оснащали либо 1.3-литровым (FWD), либо 1.5-литровым (FWD или 4WD), двигателями, с трансмиссией Super ECT. В середине 2005 года произошел рестайлинг модели (XP60).

Модельный ряд второго поколения ist (XP110) был существенно перекроен – стало меньше комплектаций, зато оснащение намного улучшилось. Второй ist, ставший еще более похожим на пятидверную Toyota Yaris/Vitz, главным образом предназначался для продажи в США. Но вместо того, чтобы стать новой моделью xA, автомобиль получил название xD. Единственная реальная разница между ist и xD – другая передний капот. В Европе и Латинской Америке ist продавался как Urban Cruiser, также с немного отличающимся передком.

В Японии ist второго поколения предлагался в 2 классах, а именно – 150G и 150X, и комплектовался вариатором Super CVT-i (для силового агрегата 1NZ-FE). Одним привлекательным предложением для оснащенной двигателем 1NZ модели, являлся выбор AWD, который не был представлен в США для xD. Кроме того, центральная консоль предлагалась только на японском, а не на американском xD.

Пожалуй, главным, из многочисленных революционных решений создателей Ist 2, стал отказ от маломощного ДВС объемом 1.3 литра, и полный переход на более серьезные силовые агрегаты, что для подросшего субкомпакта было вполне оправдано. В полноприводной модификации ist, полуторалитровый мотор 1NZ-FE с вариатором демонстрировал мощность 103 л.с., а в переднеприводной версии – 109 л.с. В 2009 году для более эффективного потребления топлива настройки 1NZ-FE были оптимизированы. В режиме 10/15 автомобиль стал расходовать на 0.2 литра бензина меньше (на 100 км).

С этим агрегатом удельная мощность возросла, а динамика улучшилась. Расход топлива в режиме 10/15 стал составлять 6.5 литров на «сотню». Toyota ist с 2ZR-FE комплектовались только АКПП и оснащались передним приводом. Топовая модификация 180G предлагалась до августа 2010 года. Производство второго поколения ist было завершено в 2020 году.

Перечень модификаций 2ZR-FE

  • 2ZR-FE — базовая версия, оснащен системой Dual VVT-i, мощность двигателя 128 лошадиных сил.
  • 2ZR-FAE — отличие от базовой версии только в том, что была применена система изменения подъема клапанов Valvematic, а также повышена степень сжатия до 10,5. Мотор развивает 143 лошадиные силы.
  • 2ZR-FXE силовая установка работающая по принципу Аткинсона. Степень сжатия 13, мощность 98 лошадиных сил, устанавливалась только на гибридные версии автомобилей.

Технические характеристики двигателя

Производство Toyota Motor Manufacturing West Virginia Shimoyama Plant
Марка двигателя Toyota 2ZR
Годы выпуска 2007-наши дни
Материал блока цилиндров алюминий
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 88.3
Диаметр цилиндра, мм 80.5
Степень сжатия 10 10.5 13
Объем двигателя, куб.см 1797
Мощность двигателя, л.с./об.мин 128/6000 132/6000 136/5200 136/6000 140/6000 144/6400 147/6400
Крутящий момент, Нм/об.мин 171/4400 207/4000 172/4400 175/4400 174/4400 176/4400 180/4000
Топливо 95
Экологические нормы Евро 5
Вес двигателя, кг 97 (сухой)
Расход топлива, л/100 км (для Corolla E170) — город — трасса — смешан. 8.3 5.3 6.4
Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-20 5W-20 5W-30 10W-30
Сколько масла в двигателе 4.2
Замена масла проводится, км 10000 (лучше 5000)
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике н.д. ~250
Тюнинг — потенциал — без потери ресурса 250+ н.д.

Технические характеристики компрессорной версии 2ZR-FE

Объем двигателя, куб.см 1797
Максимальная мощность, л.с. 212
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 250 (26) / 4800
Используемое топливо Бензин Premium (АИ-98)
Тип двигателя рядный, 4-цилиндровый, DOHC
Доп. информация о двигателе электронная система впрыска топлива
Диаметр цилиндра, мм 80.5
Максимальная мощность, л.с. (кВт) при об./мин. 212 (156) / 6800
Нагнетатель Компрессор
Система старт-стоп нет
Ход поршня, мм 88.3

Регламент обслуживания 2ZR-FE

Силовая установка достаточно капризна. Чтобы сохранить и продлить заявленный ресурс в 200000 километров следует систематично производить техническое обслуживание силовой установки. Своевременная замена расходников и умеренные нагрузки позволят не только сохранить ресурс агрегата, а также увеличить его.

Одним из важнейших расходников является моторное масло, двигатель очень капризен к качеству смазки, так как оснащен системой Dual VVT-i и гидрокомпенсаторами, неправильно подобранное или некачественное масло может вызвать проблемы с фазовращателями и гидротолкателями, а также несвоевременная замена может вызвать залипание клапанов VVT-i.

  1. Проверку цепи Грм следует производить каждые 40 тысяч километров, а заменить ее нужно после 100000 километров пробега, также с цепью меняются все натяжители и ролики, если этого не сделать, то цепь после больших пробегов начнет брякать или вовсе перескочит, перескок цепи грозит встречей клапанов и поршней, так как силовая установка гнет клапана;
  2. За свечами нужно следить раз в 20 тыс. км., во время проверок стоит почистить их и отрегулировать зазор, меняются свечи раз в 60 тысяч километров пробега, пренебрежение этим правилом может принести плачевные последствия — катушки зажигания могут выйти из строя;
  3. Замену масла стоит производить раз в 10 тыс. км., если этого не делать, то могут возникнуть отложения в клапанах VVT-i, а также гидрокомпенсаторы выйдут из строя достаточно быстро;
  4. Состояние приводных ремней навесного оборудования следует проверять каждые 50 тыс. км., при необходимости менять;
  5. Охлаждающую жидкости рекомендуется менять каждые 4 года эксплуатации транспортного средства, состояние помпы следует проверять раз в 50 тысяч километров.


Механизм газораспределения 2ZR-FE. Привод осуществляется цепью

Выводы

Если стоит вопрос выбора силовой установки при покупке Тойота Королла, то следует взвесить сразу несколько факторов: динамику, экономичность, стоимость обслуживания и надёжность. Компромиссным вариантом станет двигатель 1ZR-FE, обладающий объёмом 1.6 литра. Его расход топлива позволит экономить на заправках, динамика будет приемлемой для городской и редкой загородной езды, а ресурс и вовсе составляет более 400 000 километров

Если нужна лучшая динамика – следует обратить внимание на 2ZR-FE, а 1NR-FE придётся по вкусу любителям размеренной городской езды. От покупки автомобиля с мотором серии ZZ лучше отказаться

Источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
