Двс двигатель устройство схема

Работа двигателя

Как уже было отмечено работа четырехтактного мотора состоит из четырех тактов поршня или из двух оборотов коленвала.

Этапы работы :

1. Впуск. Поршень движется в нижнюю сторону, открывая клапан впуска. Из карбюратора горючая смесь поступает в цилиндр. Когда поршень достигает нижнего положения, клапан впуска закрывается.
2. Сжатие. Поршень движется вверх, провоцируя сживание горючей смеси. Когда он приближается к верхней точке, сжатый бензин возгорается.
3. Расширение. Бензин возгорается и сгорает. В результате чего происходит растяжение горючих газов, и поршень движется вниз. При этом два клапана оказываются закрытыми.
4. Выпуск. Коленчатый вал по инерции продолжает двигаться вокруг своей оси, а поршень движется вверх. Вместе с этим открывается клапан выпуска, и выхлопные газы поступают в трубу. При прохождении клапаном мертвой точки, клапан впуска закрывается.

Вспомогательные системы двигателя внутреннего сгорания

— Система зажигания

Система зажигания является частью электрооборудования машины и предназначена для обеспечения искры, воспламеняющей топливно-воздушную смесь в рабочей камере цилиндра. Составными частями системы зажигания являются:

• Источник питания. Во время запуска двигателя таковым является аккумуляторная батарея, а во время его работы — генератор.
• Включатель, или замок зажигания. Это ранее механическое, а в последние годы всё чаще электрическое контактное устройство для подачи электронапряжения.
• Накопитель энергии. Катушка, или автотрансформатор — узел, предназначенный для накопления и преобразования энергии, достаточной для возникновения нужного разряда между электродами свечи зажигания.
• Распределитель зажигания (трамблёр). Устройство, предназначенное для распределения импульса высокого напряжения по проводам, ведущим к свечам каждого из цилиндров.

Система зажигания ДВС

— Впускная система

Система впуска ДВС предназначена для бесперебойной подачи в мотор атмосферного воздуха, для его смешивания с топливом и приготовления горючей смеси. Следует отметить, что в карбюраторных двигателях прошлого впускная система состоит из воздуховода и воздушного фильтра. И всё. В состав впускной системы современных автомобилей, тракторов и прочей техники входят:

• Воздухозаборник. Представляет собою патрубок удобной для каждого конкретного двигателя формы. Через него атмосферный воздух всасывается внутрь двигателя, посредством разницы в показателях давления в атмосфере и в двигателе, где при движении поршней возникает разрежение.
• Воздушный фильтр. Это расходный материал, предназначенный для очистки поступающего в мотор воздуха от пыли и твёрдых частиц, их задержки на фильтре.
• Дроссельная заслонка. Воздушный клапан, предназначенный для регулирования подачи нужного количества воздуха. Механически она активируется нажатием на педаль газа, а в современной технике — при помощи электроники.
• Впускной коллектор. Распределяет поток воздуха по цилиндрам мотора. Для придания воздушному потоку нужного распределения используются специальные впускные заслонки и вакуумный усилитель.

О назначении и принципе работы турбины на дизельном двигателе, вы можете узнать из нашей статьи: Принцип работы турбины на дизельном двигателе

— Топливная система

Топливная система, или система питания ДВС, «отвечает» за бесперебойную подачу горючего для образования топливно-воздушной смеси. В состав топливной системы входят:

• Топливный бак — ёмкость для хранения бензина или дизтоплива, с устройством для забора горючего (насосом).
• Топливопроводы — комплекс трубок и шлангов, по которым к двигателю поступает его «пища».
• Устройство смесеобразования, то есть карбюратор или инжектор — специальный механизм для приготовления топливно-воздушной смеси и её впрыска в ДВС.
• Электронный блок управления (ЭБУ) смесеобразованием и впрыском — в инжекторных двигателях это устройство «отвечает» за синхронную и эффективную работу по образованию и подаче горючей смеси в мотор.
• Топливный насос — электрическое устройство для нагнетания бензина или солярки в топливопровод.
• Топливный фильтр — расходный материал для дополнительной очистки топлива в процессе его транспортировки от бака к мотору.

Схема топливной системы ДВС

Узнать, более детально о принципе работы топливной системы дизельного двигателя, вы можете здесь: Устройство топливной системы дизельного двигателя

Охлаждение

В задачу этой системы входит поддержание определенной температуры работающего агрегата. Дело в том, что сгорание в цилиндрах смеси происходит с выделением теплоты. Узлы и детали мотора нагреваются, и им необходимо постоянно охлаждаться, чтобы работать в штатном режиме.

Наиболее распространенными являются жидкостная и воздушная системы.

Для того чтобы двигатель охлаждался постоянно, необходим теплообменник. В моторах с жидкостным вариантом его роль исполняет радиатор, который состоит из множества трубок для ее перемещения и отдачи тепла стенкам. Отвод еще больше увеличивается через вентилятор, который установлен рядом с радиатором.

В приборах с воздушным охлаждением используется оребрение поверхностей самых нагретых элементов, из-за чего площадь теплообмена существенно возрастает.

Эта система охлаждения является низкоэффективной, а поэтому на современных автомобилях она устанавливается редко. В основном ее используют на мотоциклах и на небольших ДВС, для которых не нужна тяжелая работа.

Классификация электродвигателей

Вращающийся электродвигатель
Само коммутируемый	Внешне коммутируемый
С механической коммутацией (коллекторный)	С электронной коммутацией1 (вентильный2, 3)	Асинхронный электродвигатель	Синхронный электродвигатель
Переменного тока	Постоянного тока	Переменного тока4	Переменного тока
Универсальный Репульсионный	Включение обмотки	БДПТ(Бесколлекторный двигатель + ЭП |+ ДПР) ВРД(Реактивный двигатель с ротором с явновыраженными полюсами и сосредоточенной обмоткой статора + ЭП |+ ДПР)	Трехфазный(многофазный) Двухфазный(конденсаторный) Однофазный	СДОВ СДПМ СДПМВ СДПМП Гибридный СРД Гистерезисный Индукторный Гибридный СРД-ПМ Реактивно-гистерезисный Шаговый5
Простая электроника	Выпрямители,транзисторы	Более сложнаяэлектроника	Сложная электроника (ЧП)

Примечание:

1. Указанная категория не представляет отдельный класс электродвигателей, так как устройства, входящие в рассматриваемую категорию (БДПТ, ВРД), являются комбинацией бесколлекторного двигателя, электрического преобразователя (инвертора) и, в некоторых случаях, — датчика положения ротора. В данных устройствах электрический преобразователь, в виду его невысокой сложности и небольших габаритов, обычно интегрирован в электродвигатель.
2. Вентильный двигатель может быть определен как электрический двигатель, имеющий датчик положения ротора, управляющий полупроводниковым преобразователем, осуществляющим согласованную коммутацию обмотки якоря .
3. Вентильный электродвигатель постоянного тока — электродвигатель постоянного тока, вентильное коммутирующее устройство которого представляет собой инвертор, управляемый либо по положению ротора, либо по фазе напряжения на обмотки якоря, либо по положению магнитного поля .
4. Электродвигатели используемые в БДПТ и ВРД являются двигателями переменного тока, при этом за счет наличия в данных устройствах электрического преобразователя они подключаются к сети постоянного тока.
5. Шаговый двигатель не является отдельным классом двигателя. Конструктивно он представляет из себя СДПМ, СРД или гибридный СРД-ПМ.

Аббревиатура:

• КДПТ — коллекторный двигатель постоянного тока
• БДПТ — бесколлекторный двигатель постоянного тока
• ЭП — электрический преобразователь
• ДПР — датчик положения ротора
• ВРД — вентильный реактивный двигатель
• АДКР —
• АДФР —
• СДОВ — синхронный двигатель с обмоткой возбуждения

• СДПМ — синхронный двигатель с постоянными магнитами
• СДПМП —
• СДПМВ —
• СРД — синхронный реактивный двигатель
• ПМ — постоянные магниты
• ЧП — частотный преобразователь

Система питания

Эта система обеспечивает подготовку топлива для дальнейшей подачи его в цилиндры. Конструкция этой системы зависит от используемого двигателем топлива. Основным сейчас является топливо, выделенное из нефти, причем разных фракций – бензин и дизельное топливо.

У двигателей, использующих бензин, имеется два вида топливной системы – карбюраторная и инжекторная. В первой системе смесеобразование производится в карбюраторе. Он производит дозировку и подачу топлива в проходящий через него поток воздуха, далее уже эта смесь подается в цилиндры. Состоит такая система и топливного бака, топливопроводов, вакуумного топливного насоса и карбюратора.

Карбюраторная система

То же делается и в инжекторных авто, но у них дозировка более точная. Также топливо в инжекторах добавляется в поток воздуха уже во впускном патрубке через форсунку. Эта форсунка топливо распыляет, что обеспечивает лучшее смесеобразование. Состоит инжекторная система из бака, насоса, расположенного в нем, фильтров, топливопроводов, и топливной рампы с форсунками, установленной на впускном коллекторе.

У дизелей же подача составляющих топливной смеси производится раздельно. Газораспределительный механизм через клапаны подает в цилиндры только воздух. Топливо же в цилиндры подается отдельно, форсунками и под высоким давлением. Состоит данная система из бака, фильтров, топливного насоса высокого давления (ТНВД) и форсунок.

Отличие дизельного двигателя от бензинового

Недавно появились инжекторные системы, которые работают по принципу дизельной топливной системы – инжектор с непосредственным впрыском.

Система отвода отработанных газов обеспечивает вывод продуктов горения из цилиндров, частичную нейтрализацию вредных веществ, и снижение звука при выводе отработанного газа. Состоит из выпускного коллектора, резонатора, катализатора (не всегда) и глушителя.

Что представляет собой V-образный двигатель?

С увеличением числа цилиндров в двигателе рядные конструкции стали менее удобными, а потому им на смену пришла V-образная компоновочная схема. Она предполагает установку цилиндров с поршнями попарно, друг напротив друга и под углом. Последний получил наименование угол развала и может варьироваться от 10° до 120° между осями. Количество цилиндров в таких агрегатах от шести до двенадцати, но это всегда четное число. Многие автопроизводители благодаря V-образной компоновочной схеме получили возможность экспериментировать с количеством цилиндров, увеличивая их число до двадцати четырех, но в серийном производстве таких автомобилей пока нет.

В зависимости от величины угла развала достигаются определенные характеристики двигателя. Так, например небольшой угол позволяет объединить в моторе достоинства и рядных, и V-образных моторов.

V-образный двигатель

Среди плюсов V-образных моторов можно отметить:

• компактность конструкции;
• более длительный срок эксплуатации двигателя;
• эффективная и динамичная работа на различных оборотах.

В числе недостатков:

• конструкция такого агрегата более сложна, поскольку имеет две головки блока цилиндров;
• высокая стоимость изготовления;
• большие вибрации при работе;
• сложности с балансировкой.

Устройство двигателей внутреннего сгорания: какие бывают разновидности и конфигурации

В конструкции современных автомобилей обычно применяются силовые установки с числом цилиндров от двух и больше. При том же объеме, двухцилиндровый мотор выдаст больший крутящий момент, чем одноцилиндровый, а четырехцилиндровый – соответственно, больше, чем двух. Однако «умножать» их количество можно только до какого‐то разумного предела: при всей эффективности, нужно соблюсти компактность, обеспечить цилиндрам равно хорошую смазку, подачу горючего и охлаждение.

В погоне за идеалом, конструкторы «разродились» несколькими схемами взаимной компоновки цилиндропоршневой группы и кривошипно‐шатунного механизма. Самые распространенные виды — рядная и V‐образная схема.

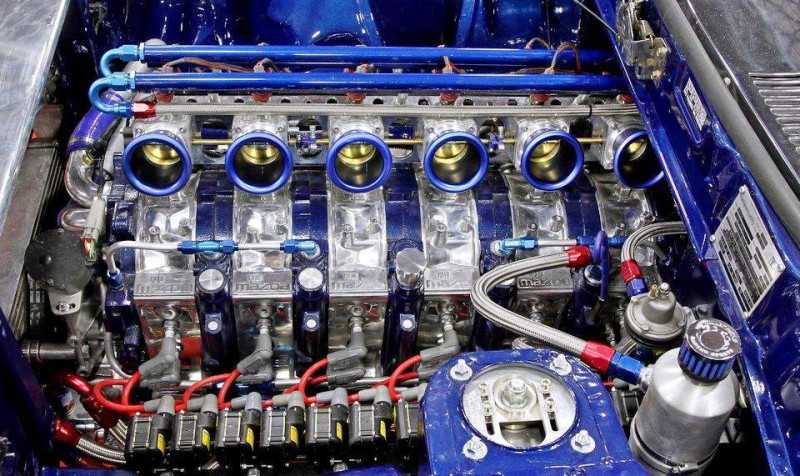

Рядный тип – это когда шатуны нескольких цилиндров (2-3-4-5-6 шт.) смонтированы на одном продольном коленчатом валу, каждый на отдельной «шейке», цилиндры идут в едином блоке, параллельно друг другу. Наиболее популярны 4 и 6‐цилиндровые версии.

Рядный 4‐х цилиндровый двигатель в разрезе

У V-образных движков, цилиндры которых расположены в два ряда, под взаимным углом 60, 90, либо 45 (мотоциклетные) градусов — на одной коренной шейке могут монтироваться по два шатуна одновременно. Самые надежные и сбалансированные — версии V6 и V8.

V‐образный двигатель в разрезе

Оппозитный вариант компоновки бывает двух видов: сходный с V-образным, но с развалом цилиндров 180 градусов и стыковкой шатунов на единой шейке, с последовательным поочередным выходом в ВМТ. Либо – с индивидуальными «коленами» для каждого из них, находящихся в противофазе: одновременно выходящих на ВМТ.

Оппозитный двигатель в разрезе

U-образный тип компоновки подразумевает параллельное «сращивание» двух рядных моторов со взаимно независимыми кривошипными механизмами, вращающимися в противоположном направлении и рядами блоков. Преимущества – те же, что у «рядников», плюс компенсация инерционных вибраций.

U‐образный двигатель Бугатти

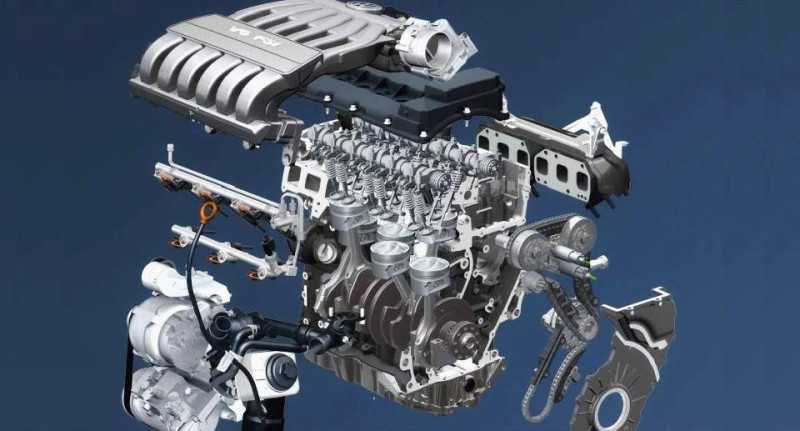

VR двигатель – очень старый (20 годов ХХ века) вариант V-образной компоновки с единым «коленом» и развалом цилиндров менее 20 градусов. Рядно‐смещенная схема позволяет сделать ДВС очень компактным при большой кубатуре.

VR двигатель в разрезе

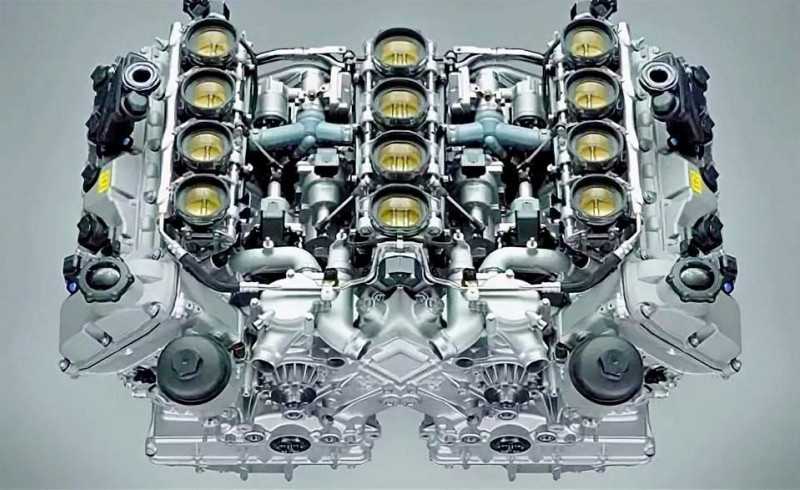

W-двигатель – наиболее монструозный вариант с тремя, или четырьмя рядами цилиндров, взаимно «разваленных» под углом от 50 до 30 градусов, шатуны которых посажены на единый коленвал. Преимущественно 12‐цилиндровый, формой напоминающий одноименную букву, движок выдавал бешеный крутящий момент. Применялся в основном на спорткарах.

W‐образный двигатель в разрезе

Техническое обслуживание

Немаловажным фактором в эксплуатации остается техническое обслуживание двигателя. Многие автомобилисты не понимают этого понятия и опираются на опыт автосервисов. Что стоит понимать под обслуживание двигателя автомобиля:

1. Замена моторного масла в соответствии с техническими картами и рекомендациями завода изготовителя. Конечно, каждый автопроизводитель ставит свои рамки замены смазочной жидкости, но эксперты рекомендуют менять смазку один раз на 10000 км — для бензиновых ДВС, 12-15 тыс. км — для дизеля и 7000-9000 км — для транспортного средства, работавшим на газу.
2. Замена фильтров масла. Проводится при каждом ТО по замене масла.
3. Замена топливных и воздушных фильтров — один раз на 20 000 км пробега.
4. Чистка форсунок — каждые 30 000 км.
5. Замена газораспределительного механизма — один раз на 40-50 тыс. км пробега или за необходимостью.
6. Проверка всех остальных систем проводится при каждом ТО, вне зависимости от давности замены элементов.

При своевременном и полном техническом обслуживании увеличивается ресурс использования двигателя транспортного средства.

Пошаговая схема функционирования

Работа ДВС основывается на энергии расширяющихся газов. Они являются результатом сгорания ТВС внутри механизма. Это физический процесс принуждает поршень к движению в цилиндре. Топливом в этом случае могут служить:

• Жидкости (бензин, ДТ);
• Газы;
• Монооксид углерода как результат сжигания твердого топлива.

Работа двигателя — это непрерывный замкнутый цикл, состоящий из определенного количества тактов. Наиболее распространены ДВС двух видов, различающихся количеством тактов:

1. Двухтактные, производящие сжатие и рабочий ход;
2. Четырехтактные – характеризуются четырьмя одинаковыми по продолжительности этапами: впуск, сжатие, рабочий ход, и завершающий – выпуск, это свидетельствует о четырехкратном изменении положения основного рабочего элемента.

Начало такта определяется расположением поршня непосредственно в цилиндре:

• Верхняя мертвая точка (далее ВМТ);
• Нижняя мертвая точка (далее НМТ).

Изучая алгоритм работы четырехтактного образца можно досконально понять принцип работы двигателя автомобиля.

Впуск происходит путем прохождения из верхней мёртвой точки через всю полость цилиндра рабочего поршня с одновременным втягиванием ТВС. Основываясь на конструкционных особенностях, смешивание входящих газов может происходить:

• В коллекторе впускной системы, это актуально, если двигатель бензиновый с распределенным или центральным впрыском;
• В камере сгорания, если речь идет о дизельном двигателе, а также двигателе, работающем на бензине, но с непосредственным впрыском.

Первый такт проходит с открытыми клапанами впуска газораспределительного механизма. Количество клапанов впуска и выпуска, время их пребывания в открытом положении, их размер и состояние износа являются факторами, влияющими на мощность двигателя. Поршень на начальном этапе сжатия размещён в НМТ. Впоследствии он начинает перемещаться вверх и сжимать накопившуюся ТВС до размеров, определенных камерой сгорания. Камера сгорания – это свободное пространство в цилиндре, остающееся между его верхом и поршнем в верхней мертвой точке.

Второй такт предполагает закрытие всех клапанов двигателя. Плотность их прилегания напрямую влияет на качество сжатия ТВС и ее последующее возгорание. Также на качество сжатия ТВС оказывает большое влияние уровень износа комплектующих двигателя. Она выражается в размерах пространства между поршнем и цилиндром, в плотности прилегания клапанов. Уровень компрессии двигателя является главным фактором, оказывающим влияние на его мощность. Он измеряется специальным прибором компрессометром.

Рабочий ход начинается когда к процессу подключается система зажигания, генерирующая искру. Поршень при этом находится в максимальной верхней позиции. Смесь взрывается, выделяются газы, создающие повышенное давление, и поршень приводится в движение. Кривошипно-шатунного механизм в свою очередь активирует вращение коленвала, обеспечивающего движение автомобиль. Все клапаны систем в это время находятся в закрытом положении.

Выпускной такт является завершающим в рассматриваемом цикле. Все выпускные клапаны находятся в открытом положении, давая возможность двигателю «выдохнуть» продукты горения. Поршень возвращается в исходную точку и готов к началу нового цикла. Это движение способствует выведению в выпускную систему, а затем в окружающую среду, отработанных газов.

Схема работы двигателя внутреннего сгорания, как уже говорилось выше, основана на цикличности. Рассмотрев детально, как работает поршневой двигатель, можно резюмировать, что КПД такого механизма не более 60%! Обусловлен такой процент тем, что в отдельно взятый момент рабочий такт выполняется лишь в одном цилиндре.

Не вся энергия, полученная в это время, направлена на движение автомобиля. Часть её расходуется на поддержание в движении маховика, который по инерции обеспечивает работу автомобиля во время трех других тактов.

Некоторое количество тепловой энергии невольно тратится на нагревание корпуса и отработанных газов. Вот почему мощность двигателя автомобиля определяется количеством цилиндров, и как следствие, так называемым объемом двигателя, рассчитанным по определенной формуле как суммарный объем всех рабочих цилиндров.

С обмотками возбуждения

Коллекторные двигатели постоянного тока с обмотками возбуждения нашли более широкое применение. От двигателей этого типа работает аккумуляторный электроинструмент: болгарки, дрели, шуруповерты т.д. Обмотки возбуждения делают из изолированного медного провода (в лаковой оболочке). В качестве основы используются канавки в полюсных наконечниках. На них как на основу наматываются обмотки.

Коллекторный двигатель с системой обмоточного возбуждения

Если посмотреть на устройство коллекторного двигателя, мы видим два несвязанных между собой устройства, ротор и обмотки возбуждения. От способа их подключения зависят характеристики и свойства двигателя. Различают четыре способа соединения ротора и обмоток возбуждения. Эти способы называют способами возбуждения. Вот они:

• Независимое. Возможно только если напряжения на обмотке возбуждения и на якоре неравны (бывает очень редко). Если они равны, используется схема параллельного возбуждения.
• Параллельное. Хорошо регулируется скорость, стабильная работа на низких оборотах, постоянные характеристики, независимы от времени. К недостаткам подключения этого типа относится нестабильность двигателя при падении тока индуктора ниже нуля.
• Последовательное. При таком подключении нельзя включать двигатель с нагрузкой на валу ниже 25% от номинальной. При отсутствии нагрузки скорость вращения сильно возрастает, что может разрушить двигатель. Потому с ременной передачей такой тип подключения не используют, при обрыве ремня мотор разрушается. Схема последовательного возбуждения имеет высокий момент на низких оборотах, но не слишком хорошо работает на высоких, управлять скоростью сложно.
• Смешанное. Считается одним из лучших. Хорошо управляется, имеет высокий крутящий момент на низких оборотах, редко выходит из-под контроля. Из недостатков самая высокая цена по сравнению с другими типами.

Способы подключения обмоток возбуждения

Коллекторные двигатели постоянного тока могут иметь КПД от 8-10% до 85-88%. Зависит от типа подключения. Но высокопродуктивные отличаются высокими оборотами (тысячи оборотов в минуту, реже сотни) и низким моментом, так что они идеальны для вентиляторов. Для любой другой техники используют низкооборотистые модели с малым КПД, либо к продуктивным моделям добавляют редуктор, другого решения пока не нашли.

Разновидности реактивных двигателей

Существует несколько реактивных двигателей отличающихся по своему принципу работы и подобию. Так, принцип работы ядерного двигателя, в основу которого положена синтезная реакция разложения химического элемента, к примеру — урана.

Данный элемент помещается в реактор. Туда же подводится при помощи турбонасосов рабочее вещество. Распылительными форсунками производится его рассеивание по рабочей камере, в которой происходит контакт с химическим ураном. В результате выделяется энергия большой силы, которая и является движущей.

Не смотря на всю конфиденциальность и секретность информации о ядерном вооружении стран во всем мире, самую большую опасность представляет крылатая ракета, работающая на ядерном топливе.

Системы противовоздушной обороны настолько совершенны, что обмануть простыми полетами и маневрами уже не так-то просто. В этом случае и выступает на передний план ядерный двигатель. Увы, принцип работы ядерного двигателя для крылатой ракеты недоступен и, вряд ли, когда-нибудь будет раскрыт для общественности.

Нестандартные виды двигателей автомобилей и их отличия от привычных нам ДВС

Не укладывающиеся в привычные нам рамки автомобильных моторов, но, тем не менее, успешно реализованные в серийном или мелкосерийном производстве: роторно-поршневые (они же РПД, RCV, или Двигатель Ванкеля) имеют равное число серьезных недостатков и достоинств, перекрывающих их в глазах преданных фанатов.

Все японские автомобильные концерны имеют лицензию на производство РПД еще с 50-х годов прошлого века, но только одному удалось довести до «серии» этот прожорливый, перегревающийся, неремонтопригодный движок с крайне малым ресурсом (от 30 до 150 т. км пробега). Кроме Мазды, в 70–80 годы такой тип мотора применялся в отдельных моделях Ситроенов, Шевроле, Мерседесов, и даже некоторых ВАЗах (спецтранспорт для ГАИ и милиции).

Роторно‐поршневой двигатель Мазда

Принцип работы РПД похож на вращение якоря в обмотке электродвигателя, с той разницей, что большой треугольный эксцентрик его «ротора» внутри корпуса «статора» «толкает» не ток, а энергия теплового расширения сгорающей бензо‐масло‐воздушной смеси. Каждая плоскость ротора имеет углубление, служащее камерой сгорания, каждый торец — снабжен уплотнением, работающим как поршневое кольцо. Захватив порцию смеси, они последовательно продвигают ее по кругу, за один оборот проходя все 4 такта рабочего цикла.

Принцип настолько же прост, насколько эффективен: мощность, выдаваемая одним (нетурбированным!) блоком объемом 1.3 л достигала 230–250 л с. При необходимости, блоки можно набирать последовательно насаживая на единый вал, и получая соответствующий прирост мощности. Роторно-поршневой двигатель лишен вибраций, фантастически компактен, имеет высокий КПД, поэтому, несмотря на склонность к перегреву, сложность в изготовлении и малый ресурс, все еще совершенствуется. Японским конструкторам удалось подвести «токсичность» Rotary Engine к нормам Евро-4, а впереди – планы по переводу его на «чистое» топливо — водород.
