Устройство системы питания карбюраторных двигателей

Дизельный двигатель

Система подачи топлива в этих ДВС сходна с распределенным впрыском на инжекторах, только с поправкой на большую, по сравнению с бензиновыми движками, степень сжатия. Ее характеристики для бензинового, в среднем, составляют от 7 до 10 единиц, для дизеля – от 11 до 20 (26 у супертурбо) единиц. Давления порядка 40–50 бар — хватает на то, чтобы разогреть воздух в камере сгорания до 800–900 оС, поэтому впрыскиваемое в этот момент топливо сгорает, даже если оно недостаточно однородно распылено, из-за чего движки, работающие на солярке, по сравнению с другими, выдают процентов на 10–12 больший КПД, и демонстрируют до 40% экономии топлива. Естественно, для реализации таких характеристик нужен значительный запас прочности, поэтому детали ЦПГ и коленвала дизеля всегда будут массивнее, толще, тяжелее, чем у бензинового мотора внутреннего сгорания того же объема и конфигурации.

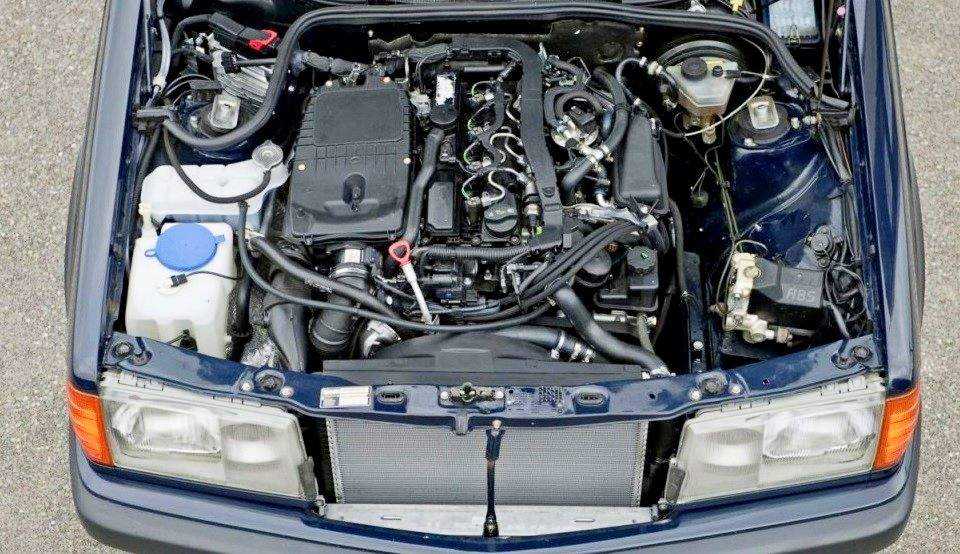

Дизельный двигатель Мерседес

Газодизельный

Это еще более экономичная (до 60% экономии топлива) версия типового мотора, потребляющего солярку. Правда не в качестве основного топлива, а в качестве инициирующей «запальной» порции, перед впрыском основной — сжиженного природного газа.

Конфигурацией агрегатов — не отличается от дизеля, применяется в тяжелой дорожной, или стационарной технике. Газодизели получаются из простого серийного мотора, путем установки специальной версии ГБО.

Плюсы и минусы европейских

Официально на рынок России не завозятся двигателя для культиваторов произведенные в Европе, поэтому тут и говорить особо не о чем.

Самыми популярными считаются Stihl и Husqvarna, они лидеры на рынке Европы по продажам. Да что там Европа, в России тоже охотно покупают любую технику их производства, например бензопила Штиль 180.

Плюсы:

• Качество сборки,
• Современные технологии,
• Высокие требования к экологическим нормам,
• Низкий расход топлива.

Минусы:

• Задушены по мощности из-за экологических требований,
• Требовательны к расходным материалам высокого качества, дешевеньким лукойлом уже не заправишь, может и поршень выплюнуть.
• Высокая цена, за ту же цену можно купить 2-3 штуки от известных китайских брендов.

Комбинированная подача топлива

Как, наверное вы уже догадались — это попытка объединить две системы сразу, а именно: — распределенный и непосредственный впрыск.

На один цилиндр стоит сразу две форсунки (инжектора) — одна находится во впускном коллекторе, другая находится непосредственно в цилиндре, то есть это своего рода объединить две системы и пользоваться плюсами и той и другой.

Однако, как правило, они не нагнетают одновременно топливо, а распределяют нагрузку по режимам эксплуатации:

• Так при небольших скоростях с минимальной нагрузкой, скажем например в городе, в пробках – работает распределенный впрыск
• При больших скоростях и больших оборотах – нагрузках, включается непосредственный впрыск, он «чуть» увеличивает мощность (порядка 5%), экономит топливо и снижает выбросы в окружающую среду.

Положительные моменты комбинированной системы – это совмещение плюсов различных конструкций, достигается наибольшая экономичность и экология выброса.

Отрицательные моменты – еще более сложная конструкция (зачастую две топливные рейки и два насоса), сложный ремонт – диагностика, высокие цены. Вот почему такие системы применяются практически только на авто бизнес — класса.

Элементы питания и их функции

Конструктивно сложилось так, что существует стандартный набор элементов топливной системы бензинового силового агрегата. Разницу составляет непосредственно система впрыска топлива в коллектор или цилиндры. Рассмотрим, все элементы инжекторного и карбюраторного моторов.

Топливный бак

Неотъемлемый элемент любого транспортного средства. Именно в нём храниться горючее, которое поступает в камеры сгорания. В зависимости от конструктивных особенностей автомобиля, объём топливного резервуара может быть разный. Изготавливается данный элемент из стали, нержавейки, алюминия или пластика.

Трубопроводы

Топливопроводы служат транспортной системой между топливным баком и системой впрыска. Обычно они изготавливаются из пластика или металла. На старых автомобилях можно встретить их медными. Для соединения с остальными элементами топливной системы могут использоваться переходники, соединители или прочие элементы.

Топливный фильтр

В связи с не особо качественным топливом, для фильтрации используется фильтр горючего. Располагаться этот элемент может в топливном баке, подкапотном пространстве или под автомобилем, вмонтированным в топливопроводы. Для каждой группы автомобилей используется разный элемент.

Каждый производитель автомобилей использует свои фильтры. Они бывают разные за формою и материалом. Наиболее распространенными считаются волокнистые или хлопчатобумажные. Эти элементы наиболее лучше задерживают сторонние элементы и воду, которые засоряют цилиндры и форсунки.

Бензонасос

Бензонасос — это насос прогоняющий топливо по всей системе. Так, они бывают двух типов — электрический и механический. Многие бывалые автолюбители помнят, что на старых «Жигулях» и «Волгах» устанавливались бензонасосы механического действия с лапкой, которой можно было подкачать недостающее топливо для запуска. Располагался этот элемент на блоке цилиндров, зачастую с левой стороны.

Все современные бензиновые силовые агрегаты оснащаются электрическими бензиновыми насосами. Располагаются элементы, зачастую, непосредственно в топливном баке, но бывает и такое, что данный элемент находится в подкапотном пространстве.

Карбюратор

На старых транспортных средствах устанавливались карбюраторы. Это элемент, который при помощи механических действий подавал топливо в камеры сгорания. Для каждого производителя, они имели разную структуру и строение, но принцип работы оставался не сменным.

Форсунки

Форсунки — часть топливной системы инжекторного бензинового силового агрегата, который выполняет функцию дозированной подачи бензина в камеры сгорания. По форме и видам, форсунки бывают разные, это индивидуально для каждого автомобиля.

Располагаются эти элементы на топливной рампе. Обслуживание форсунок стоит проводить регулярно, поскольку если они слишком засоряться, их уже вычистить может, не представится возможным и придётся менять детали полностью.

Какой впрыск лучше?

Очень часто спорят: какой впрыск лучше. Дешевле всего обойдутся решения, ориентированные на распределённый впрыск. Подкупает и то, что они не требовательны к качеству топлива

Если вам важно, чтобы была высокая топливная эффективность при минимальных значениях вредных выбросов, однозначно стоит выбирать непосредственный впрыск. Да, эти решения дороже

Но лучше заплатить больше единожды, чем постоянно “съедать” лишнее топливо.

Кстати, дороговизна решения связана, главным образом, с тем, что производителям пришлось внести кардинальные изменения в конструкцию головок цилиндров, однако в ремонте эти двигатели значительно дороже простых и надёжных двигателей с распределённым предкамерным впрыском топлива.

Не просто изучить топливные системы, а попрактиковаться работать в поиске различных неисправностей в них вам поможет специализированный тренажёр на платформе ELECTUDE. Отличное подспорье для автомобильных механиков и диагностов.

Особенности устройства

Есть три варианта используемых двигателей на мотокультиваторах:

1. Бензиновый.
2. Дизельный.
3. Электрический.

Первый самый популярный и соответственно продаваемый, в статье основная информация будет изложена именно по нему.

Бензиновый двигатель для мотоблока представляет из себя классическую конструкцию ДВС (двигатель внутреннего сгорания) четырехтактного типа. Работает на чистом бензине, без добавления масла, благодаря этому его эксплуатация становится более экологичной, т.к. при работе сгорает только бензин.

Дизельные варианты плюсом ко всему перечисленному еще имеют и повышенную мощность на низах, т.е. при аналогичных мощностях бензинового и дизельного, последний имеет большую тягу.

В электрическом варианте нет ничего особенного, там используется обычный электродвигатель коллекторного типа, работающего от сети 220 В.

Принцип работы

Основные этапы работы ДВС мотоблока бензинового типа:

1. В карбюраторе подготавливается ТВС (топливно-воздушная смесь) и через впускной коллектор подается в камеру сгорания.
2. В камере сгорания, поршень подходит к ВМТ (верхней мертвой точке), сжимает ТВС.
3. В это время с катушки подается напряжение на искру, и она воспламеняет ТВС. Образуется энергия, которая толкает поршень вниз.
4. Поршень идет вниз, открывается выпускной коллектор и через него удаляется отработанная смесь. Тот самый выхлоп из глушителя.
5. Пока поршень вновь поднимается вверх, в карбюраторе готовится ТВС для повторения цикла сгорания.

Таким образом поршень, расположенный на коленвалу, все время совершает возвратно-поступательные движения, вращая коленвал и передает свою мощность (крутящий момент) на другие элементы культиватора: редуктор для вращения колес, вал отбора мощности для подключения навесного оборудования.

1- сеточки бака, фильтрующие топливо, 2 — коленвал, 5 — цилиндр (корпус блока ДВС), 6 — поршень

В целом, топливная система состоит из следующих элементов:

• топливный бак (хранит запас топлива — бензин или дизельное топливо)
• топливный насос (забирает топливо из бака и подает его к двигателю)
• датчик уровня топлива (сигнализирует о необходимости заправки)
• топливный фильтр или система фильтров (очистить топливо от механических примесей)
• воздушный фильтр (очищает воздух от пыли и других мелких частиц)
• топливопровод (система трубок и шлангов, по которым топливо подается в двигатель)
• система впрыска (устройство, через которое топливо поступает в камеру сгорания)

Топливный бак, или бензобак, представляет собой металлический или пластиковый контейнер, который обычно находится под багажником, хотя некоторые автомобили нашли довольно прохладные места. Если вы не можете найти бензобак, лучше всего узнать его местонахождение в инструкции или у механика.

Внутри бензобака находится небольшой поплавок, который плавает на поверхности топлива и отправляет сигналы на указатель уровня топлива на приборной панели, чтобы вы могли сказать, когда вам нужно заправиться. Несмотря на то, что некоторые автомобили работают на дизельном топливе, сейчас в большинстве случаев используется бензин, поэтому мы подразумеваем его под словом «топливо», хотя это не совсем правильно.

Топливный насос подает бензин (или дизельное топливо) по топливопроводу, который проходит под днищем автомобиля от бака к карбюратору или форсункам для бензиновых двигателей. В дизельных двигателях топливо подается в насос высокого давления (ТНВД), а затем в форсунки. В старых автомобилях с карбюраторами используется механический насос, приводимый в действие двигателем. В двигателях с впрыском топлива используется электронасос, который можно разместить внутри бака или где-то поблизости.

Топливный фильтр делает именно то, что следует из названия: он фильтрует топливо, то есть очищает его. По пути через газопровод к форсункам или карбюратору топливо проходит через топливный фильтр. Небольшая сетка внутри фильтра задерживает любую грязь и ржавчину, которые могут присутствовать в бензине. В некоторых машинах между баком и насосом устанавливаются дополнительные фильтры

Важно менять фильтры в соответствии с заводским графиком обслуживания

Очиститель воздуха очищает воздух перед смешиванием с бензином. В карбюраторных двигателях воздухоочиститель обычно большой и круглый с выступающей сбоку трубкой для облегчения всасывания свежего воздуха. На инжекторные двигатели можно устанавливать воздушный фильтр круглой, а возможно и прямоугольной формы.

Чтобы найти прямоугольный воздухоочиститель, проследите за большим раструбом на воздухозаборнике, который находится как можно дальше от двигателя.

Внутри воздушного фильтра находится воздушный фильтр, который задерживает частицы грязи и пыли из всасываемого воздуха. Если вы часто ездите по пыльным или песчаным местам, вам следует периодически проверять воздушный фильтр и заменять его при загрязнении (чаще, чем требует инструкция по эксплуатации).

Техническое обслуживание систем питания дизельных двигателей

121122123124125126127>

Техническое обслуживание системы питания дизельных двигателей заключается в проверке исправности приборов, обнаружении и устранении неисправностей, заправке топливом, сливе отстоя из топливных баков и фильтров, замене в них фильтрующих элементов, удалении воздуха из системы, проверке действий привода управления и угла опережения подачи топлива, регулировке минимальной частоты вращения коленчатого вала двигателя на холостом ходу.

При ЕТО сливается отстой из топливных фильтров, машина заправляется топливом, проверяется уровень масла в топливном насосе высокого давления и регуляторе частоты вращения коленчатого вала (для двигателей без централизованной смазки ТНВД).

При ТО-1 выполняются работы, предусмотренные ЕТО, а также сливается отстой из топливных баков, проверяется состояние фильтрующих элементов фильтров грубой н тонкой очистки, действие пусковых устройств, механизма останова, при необходимости регулируется частота вращения коленчатого вала двигателя на холостом ходу.

При ТО-2 дополнительно к перечисленным работам промывается воздушный фильтр, заменяются фильтрующие элементы фильтров грубой и тонкой очистки, проверяется герметичность системы, циркуляция и давление топлива в системе, момент подачи топлива в цилиндры. При необходимости снимаются форсунки, проверяются и регулируются на стенде.

При СО промываются топливные баки и фильтры топливоприемников в баках, заменяется топливо на сорт, соответствующий периоду эксплуатации. При необходимости снимаются и проверяются на стендах: топливный насос высокого давления на начало, величину и равномерность подачи топлива отдельными секциями; топливоподкачивающий насос на величину подачи и создаваемое им давление.

Характерными неисправностями системы питания дизельного двигателя являются: затрудненный пуск, неравномерная работа, дымление, снижение мощности дизеля.

Затрудненный пуск возможен из-за недостаточной подачи топлива в цилиндры. Причинами недостаточной подачи топлива могут быть: наличие воздуха в системе питания, засорение фильтров, неисправность топливоподкачивающего насоса, снижение давления впрыска в результате износа плунжерных пар насоса высокого давления, ухудшение распыливания топлива при закоксовывании или износе сопловых отверстий распылителей форсунок.

Перебои в работе двигателя возможны в результате неравномерной подачи топлива секциями топливного насоса высокого давления, износа деталей форсунок.

Дымление (черный выхлоп) является результатом неполного сгорания вследствие преждевременной, поздней или слишком большой подачи топлива секциями насоса высокого давления, увеличения или закоксовывания сопловых отверстий форсунок.

Снижение мощности может произойти из-за засорения воздушного фильтра, нарушения регулировки угла опережения впрыска топлива, неисправностей насоса высокого давления или форсунок.

Герметичность системы питания проверяется при каждом обслуживании машины.

Негерметичность топливопроводов, работающих под давлением, обнаруживается по течи топлива при осмотре мест соединений во время работы двигателя на холостом ходу.

Негерметичность топливопроводов, работающих под разряжением (до топливоподкачивающего насоса), определяется по выделению пузырьков воздуха из-под ослабленной контрольной пробки на крышке фильтра тонкой очистки при работе двигателя минимальной частотой вращения на холостом ходу. В случае невозможности пустить двигатель место негерметичного соединения можно определить с помощью ручного топливоподкачивающего насоса.

На двигателе КамАЗ-740 проверяют совмещение меток на корпусе автоматической муфты опережения впрыска и корпусе топливного насоса в момент, когда фиксатор на картере маховика под действием пружины войдет в отверстие на маховике.

Минимальную частоту вращения на холостом ходу регулируют на прогретом двигателе с помощью регулировочного болта минимальной частоты вращения и винта буферной пружины, установленной на корпусе регулятора насоса высокого давления.

121122123124125126127>

Дата добавления: 2016-09-26; просмотров: 11565; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

1. бензиновые;
2. дизельные;
3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

• поплавковую камеру и поплавок;
• распылитель, диффузор и смесительную камеру;
• воздушную и дроссельную заслонки;
• топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

1. с распределенным впрыском;
2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

• с непосредственным впрыском;
• с вихрекамерным впрыском;
• с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Топливные плунжерные насосы высокого давления (ТНВД)

Используются исключительно в дизельных двигателях для создания высокого напора топлива в форсунках.

Все ТНВД имеют механический привод от вспомогательного вала двигателя. Со стороны привода смонтирован регулятор момента впрыска.

Плунжерные пары — по числу форсунок — работают от общего эксцентрикового вала. Система клапанов обеспечивает всасывание топлива и дозированную подачу его к каждой форсунке по отдельному трубопроводу.

Напор, развиваемый ТНВД, достигает 200 бар. Производительность регулируется изменением хода плунжеров зубчатой рейкой.

В дизелях типа «коммон рэйл», где топливо под давлением подаётся в общий для всех форсунок и цилиндров резервуар-аккумулятор, применяются двухплунжерные ТНВД, конструкция которых позволяет несколько сглаживать импульсный характер потока.

Загрязнённое горючее вызывает повышенный износ плунжерных пар, низкие смазывающие свойства «солярки» могут повлечь задиры на сопрягаемых поверхностях и выход ТНВД из строя.

Насосы высокого давления – сложные агрегаты, ремонт их возможен только на специализированных предприятиях. Зачастую дешевле приобрести новый или контрактный, чем отремонтировать «старый» ТНВД.

Топливный насос

Для принудительной подачи топлива к кар­бюратору служит топливный насос. На двигателях автомобилей ЗИЛ-431410 топливный насос приводится в действие от эксцент­рика распределительного вала через штангу, на карбюраторных двигателях автомобилей ГАЗ-3110 «Волга», ГАЗ-3307 и ИЖ-2126 «Ода» — непосредственно от эксцентрика, на двигателях ВАЗ — эксцентриком вала привода смазочного насоса и распределителя зажигания. Наибольшее распространение получили мембранные насосы,

отличающиеся хорошей работоспособностью.

Насос Б-10 карбюраторных двигателей автомобилей ЗИЛ (рис. 5, а)

состоит из трех основных частей: корпуса2, клапанной головки 7 и крышки10. В корпусе насоса установлены коромыс­ло 17, нагнетательная пружина4 ивалик14 рычага1 механизма ручной подкачки топлива. В клапанной головке 7 встроены три выпускных клапана13 и три впускных клапана8, над которыми расположен сетчатый фильтр9. Крышка10 имеет перегородку11, разделяющую впускную А и нагнетательную Б полости насоса. Между клапанной головкой 7 и корпусом2 зажата многослойная лакотканевая мембрана6, закрепленная на штоке5, нижний ко­нец которого через шайбу соединен с внутренним вильчатым пле­чом коромысла 17, а его наружное плечо пружиной 15 постоянно прижимается к штанге18 привода насоса.

Устройство узла

Как ни странно, но схема топливной системы дизеля очень схожа с бензиновыми аналогами. Единственное их различие заключается в системе впрыска. Но об этом немного позже, а пока давайте рассмотрим конструкцию данного узла.

Итак, схема топливной системы предполагает наличие следующих конструктивных элементов:

• Бензобак. Данный элемент может быть изготовлен из тонколистовой стали либо из очень плотного полипропилена. На легковых автомобилях и внедорожниках бензобак устанавливается на днище. На грузовых машинах, в частности седельных тягачах, он крепится на специальных опорах между задней и передней осью (с левой или с правой стороны). В топливном баке есть клапан, предотвращающий вытекание горючего при опрокидывании транспортного средства.
• Крышка заливной горловины. Данная деталь имеет особую резьбу, которая дает возможность впуска воздуха при ее откручивании. А для того чтобы водителю удобно было открутить крышку, на ней предусмотрен специальный храповый механизм. Также в данном элементе имеется предохранительный клапан, который при попадании автомобиля в ДТП сбрасывает давление внутри бака. Кстати, на современных машинах со стандартом выхлопов «Евро-2» и более попадание паров топлива в атмосферу не допускается. Поэтому для их улавливания в системе монтируется специальный угольный адсорбер.
• Топливный насос. Данный элемент имеет электрический привод и располагается внутри бака. Управление насосом осуществляет электронный блок управления. В действие деталь приводится при помощи специального реле. Когда водитель включает зажигание, он работает некоторое время (не более 4-5 секунд), тем самым обеспечивая нужное давление в системе для запуска двигателя. Также стоит отметить, что насос охлаждается бензином. Поэтому работа при пустом баке может вывести его из строя.
• Топливный фильтр. Зачастую автомобиль снабжается двумя типами данных элементов. Это механизм тонкой и грубой очистки горючего. Сетчатый фильтр монтируется на корпусе топливного насоса. Суть его работы состоит в задержании загрязнений, которые могут попасть в двигатель и образовать лишний нагар. Также исправный фильтр значительно повышает срок эксплуатации насоса, предотвращая его частое загрязнение. Механизм тонкой очистки располагается на днище кузова, перед задней подвеской автомобиля. Данный тип фильтра имеет в своей основе бумажный элемент, который способен задержать мелкие частицы грязи, смол и отложений, которые могут повредить собой топливную систему.
