Как правильно форсировать поршневой двигатель по объёму на ваз-21083

Основы модификации

Целью любых изменений является повышение мощности и улучшение динамических характеристик. Тюнинговый агрегат становится более выносливым. В понятие качественной модернизации входит монтаж обновленных элементов:

В процессе работ над ГБЦ изменяется форма и диаметр клапанов впуска, камеры сгорания. Часто на ВАЗ-2109 ставят запасные части от других автомобилей, например, дополнительный карбюратор и коллектор, которые берутся от «Оки». Такая модификация невозможна, если на вашем ВАЗ-2109 стоит инжекторная модель силовой установки.

У карбюраторных моделей ВАЗ-2109 есть лишь одно преимущество – силовой агрегат способен работать на низкооктановом бензине. Его чуть проще отремонтировать, чем инжектор. Не стоит кардинально менять силовой агрегат, если у вас стоит карбюраторный тип – дорабатывайте его, а не ставьте новый инжектор. Такое изменение весьма затратное по финансам и не оправдывает себя. Лучше воспользоваться другими способами модернизации.

Главная ценность этого сайта это интересные идеи для доработки ВАЗов, а так-же реальное общение с такими-же владельцами ВАЗов… Каждый день на сайт заходит несколько тысяч людей, из них многие тут впервые, часть из них оседает на форуме.

Всех форумчан условно можно разделить на тех кто хочет сам разобраться, что не так с его машиной и самому отремонтировать, и на тех кто хочет тюнинговать машину. Первым все-таки поможет форум, а для вторых я постараюсь в этой статье расписать реальные способы увеличения мощности и улучшения динамики, дабы уменьшить количество однотипных вопросов на форуме…

Итак, как-же максимально дешево сделать машинку шустрее. Реальные факты и заблуждения.

Некий прирост мощности он несомненно дает, обычно это порядка 5%. НО, это при условии правильной установки в месте с максимально холодным воздухом. Если на него «забить» и не чистить – рискуете попросту запороть двигатель. Ну и самый главный нюанс – хороший фильтр не стоит дешево. Потому не удивляйтесь, что есть фильтры по 50-70 и больше долларов, а есть вдвое дешевле

Если у Вас стоковый автомобиль с атмосферным двигателем – это глупая трата денег. Правильный прямоток будет стоить порядка 1000 заокеанских банкнот, а давать при этом не более 5-7%, да и то смотря какой двигатель. Во многом ощущения прироста мощности субъективны и основываются на личных ощущениях (реве сзади), замеры мощности на стенде говорят обратное. Имеет смысл тратится на прямоток если у Вас серьезно доработан двигатель, двигатель с турбонаддувом. В ином случае это глупость.

Атмосферные двигатели легко получают бонус до 10% мощности, надувные – до 25%. Факт, проверенный в дорожных условиях и на стендах. Лучше поручить «чиповку» профи, у них может быть несколько вариантов прошивок, под разные стили езды.

4) Спортивный ряд КПП.

Мощность двигателя не увеличивает, но помогает использовать с умом уже имеющуюся. За счет изменения передаточных чисел и иногда добавления 6-ой передачи по сути можно добиться либо бОльшей максимальной скорости при более медленном разгоне, либо более быстрого разгона при небольшом падении максимальной скорости. Существует несколько десятков вариантов «комплектов» с различными характеристиками. Их описания тут

5) Доработка головки блока цилиндров (ГБЦ).

Точнее по сути полировка каналов в ГБЦ и совмещение отверстий в ГБЦ с отверстиями впускного и выпускного коллекторов. Трудоемкий, нудный, но самый доступный способ получить лишних 5-10% мощности. Суть состоит в том, что ГБЦ, как и многие другие детали, отливаются из метала. После отливки поверхность каналов очень далека от того чтобы быть гладкой. Убив день-два времени Вы получаете ГБЦ с относительно гладкими каналами, проходя по которым воздух испытывает меньше сопротивления и этим самым улучшаются характеристики двигателей. Это дрейнейший из видов тюнинга

6) Увеличение рабочего объёма.

Особенно удобно если ваш «движок» требует капиталки. Банальная расточка вместе с иными поршнями и шатунами, а возможно и коленвалом, позволяют добавить лишних полтора-два «стопарика» рабочего объёма.

Если Вы не хотите заморачиваться с самостоятельным сбором всех нужных деталей, переделкой коллектора – есть готовые киты (наборы), их легко мнжно найти в Интернете. Без замены поршневой с инжекторной машины можно снять до 140л.с.. При установке турбины с давлением бОльшим нежели 0,6 бар нужна адаптация поршневой (уменьшение степени сжатия). Подробнее тут

Вот вобщем-то и все. Все это не раз уже обсуждено на форуме. Не ленимся – листаем разделы, пользуемся поиском

Суть механического метода

Перед тем, как приступить к процедуре совершенствования механизма, нужно уяснить, что основной причиной уменьшения производительности является трение, происходящее в цилиндрах любого двигателя внутреннего сгорания. Чтобы устранить этот фактор, можно установить маслосъемные кольца. Это позволит увеличить зазоры между поршнем и цилиндром. Однако перед осуществлением этого шага обязательно нужно произвести тщательную балансировку деталей.

Еще одна причина потери производительности двигателя – трение, происходящее в шейках коленвала. Для устранения этой проблемы производят установку распределительного вала с более широкими фазами. Кроме этого, устанавливают систему, снижающую насосные потери, которые затрачиваются коленвалом.

Существенное количество вырабатываемой энергии двигателя может уходить на оборудование вспомогательного характера (кондиционер, гидроусилитель, привод ГРМ). Выходом из подобной ситуации является увеличение передаточного отношения генератора и привода водяного насоса.

Двигатель двухтактный, в отличие от четырехтактного, нуждается в стимуле, повышающем производительность. Проводить эту процедуру на двигателях первого указанного вида гораздо легче, чем на двигателях второго. Совершенствование механизма – не просто модернизация. Это – процедура, пользу которой вы сразу же ощутите и почувствуете разницу.

Как увеличить мощность двигателя ВАЗ 2109 (карбюратор) своими руками

На карбюраторных двигателях ездит подавляющее большинство «Девяток». Многие активно хвалят инжекторы, но, тем не менее, на общем количестве именно карбюраторных версий, это никак не отразилось.

На автомобиле ВАЗ 2109 стоит карбюратор ДААЗ 2108-1107010. Димитровградцы звёзд с неба не хватают, и карбюраторы с их конвейера выходят откровенно разные. Один может без нареканий прослужить пять-десять лет, а другой, без видимых на то причин, может внезапно отказаться работать. Правда, проблема вовсе не всегда именно в заводском браке.

Часто такие сложности возникают от грязи, или плохого бензина. Или же от не слишком толкового водителя. Могут стоять неправильные «неродные» жиклеры, что тоже приводит к проблемам.

Особенности

1,5 литровый бензиновый двигатель оснащается карбюраторной системой питания и имеет два клапана на цилиндр. Силовой агрегат развивает мощность 73 лошадиных силы и при этом отличается великолепными показателями топливной экономичности. По трассе автомобиль с двигателем ВАЗ 21083 расходует в крейсерском режиме менее 7 литров бензина.
В то же время необходимо сказать, что этот силовой агрегат изначально разработан для использования на 93 бензине. А вот от использования низкооктанового топлива мы рекомендуем вам отказываться, так как это приводит к быстрому выходу из строя карбюратора и других систем автомобиля.
Верхнее расположение вала в двигателе ВАЗ 21083 позволило избавиться от вибраций и инерционных моментов в работе мотора. Этот силовой агрегат имеет минимальные вибрации, что позволяет повысить комфорт эксплуатации автомобиля.
Необходимо сказать, что двигатель ВАЗ 21083 оснащается ременным приводом ГРМ, поэтому каждые 50 000 километров автовладельцу необходимо будет проводить сервисные работы по замене ремня и направляющих роликов.
По данным завода ресурс силового агрегата составляет 125 000 километров. На практике же при обеспечении должного ухода такие моторы смогут пройти без капитального ремонта больше 200 тысяч километров.
Из отличий этой серии моторов можем отметить увеличение диаметра поршня до 82 миллиметров, а также изменение выпускных клапанов, которые получили диаметр в 37 миллиметров.
Конструкция мотора была разработана таким образом, чтобы при обрыве ремня привода ГРМ клапана не соударялись с движущимися поршнями. Тем самым удается повысить надежность мотора и избавляет автовладельца от необходимости сложного капитального ремонта.
Сам двигатель выполнен из чугуна, что повышает показатели температурной устойчивости силового агрегата. Используемый сплав отличается прочностью, и при этом он имеет небольшой вес.

Два варианта тюнинга двигателя ВАЗ 2109

Первый, и самый простой и не затратный вариант тюнинга карбюраторного двигателя ВАЗ 2109 – это обычная переделка составляющих частей двигателя, которые любой мастер сможет отшлифовать, отполировать, расточить. Уже этого может оказаться достаточно для того, чтобы несколько улучшить эксплуатационные свойства авто. Но, если хочется приблизиться к идеалу, то следует обратиться ко второму варианту — серьезной обработке «сердца» машины.

тюнинг двс ваз 2109

При осуществлении тюнинга двигателя ВАЗ 2109 пристальное внимание обратите на распределительный вал, регулировку фаз и высоты подъема. Замена именно этих деталей позволяет прибавить мощности авто

ваз 2109 тюнинг двигателя

Вы можете использовать любой из способов, которые предусматривает установку облегченного коленвала, поршневой ход которого составляет 78 миллиметров, облегченных шатунов размером 121 миллиметр, облегченных поршневых колец, кованых поршней диаметром 82,5 миллиметра, головки блока цилиндров, взятых у автомобиля LADA Kalina и распределительного вала размером 11,3 миллиметра. Все вместе взятое это позволит получить мощность мотора в 98 лошадиных сил и возможность развить скорость до 183 километров в час.

Как вариант, можно использовать титановые рессоры на поршне с шатуном. Это позволит получить рациональное распределение энергии при сгорании топлива. С одной стороны, это позволяет экономить топливо, а с другой – увеличивает мощность авто.

Если говорить кратко, то когда осуществляется тюнинг двигателя ВАЗ 2109, карбюратор его также можно заменить. А в целом, осуществляя тюнинг карбюраторного двигателя, помните о том, что для улучшения качества его работы поможет ослабление силы трения в цепи «цилиндр-поршень-кольцо», уменьшение массы шатунов, поршней и пальцев, уменьшение толщины поршневых колец, сокращение их количества.

тюнинг карбюраторного двигателя ваз 2109

Тюнинг двигателя ВАЗ 2109: инжектор. Заметим, что на электрифицированном автомобиле не требует никакого механического вмешательства. Чтобы изменить технические характеристики механизма, вам нужно только изменить настройки электронного блока управления всем двигателем.

Спортивный тюнинг двигателя ВАЗ 2109

Если же вы спите и видите себя победителем на спортивных соревнованиях, то тогда стоит заняться форсированием двигателя машины для спортивных целей. Для этого вам понадобится облегченный коленвал, облегченные шатуны, облегченные поршни, новый редуктор, масляные форсунки, новое сцепление и облегченный маховик. Плюс к этому нужно будет установить бесконтактную систему зажигания, спортивный глушитель и медный радиатор.

Жизнь после тюнинга двигателя ВАЗ 2109

Хотелось бы напомнить о том, что если детали «девятки» будут хотя бы в чем-то отличаться от стандартных заводских элементов, то даже незначительная поломка на трассе приведет к тому, что вам нужно будет вызывать эвакуатор или пользоваться тросом, опять же, вызывая на помощь кого-то из знакомых.

Да ремонтировать модифицированный мотор машины станет сложнее, из-за чего стоимость ремонта может оказаться непомерно высокой. Чтобы снизить ее, останется только осуществлять ремонт самостоятельно. Да, тюнинг ВАЗ 2109 — это дело серьезное, и имеются свои подводные камни.

тюнинг двигателя ваз 2109 карбюратор

Еще одним моментом, на который стоит обратить внимание, является расход топлива. К примеру, если вы установите распределительный вал с увеличенной фазой, то двигатель откликнется на это большим расходом топлива

Естественно, что это можно компенсировать заменой других элементов, постепенно приближая машину к тому, что вы считаете идеалом.

Напоследок, рекомендуем посмотреть видео тюнинга двс ВАЗ 2109, может, оно окажется полезным в процессе модернизации.

Также на эту тему вы можете почитать:

UAZ Patriot Devolro может получить моторы Mercedes и Toyota

Как не уснуть за рулем при долгих переездах

Honda Civic 4d: тюнинг седана своими руками. Пошаговая фотоинструкция

Skoda Octavia Scout 2014 — универсал с высоким дорожным просветом

Volvo S60 с пробегом и особенности его эксплуатации

Katja 29 ноября, 2013

Опубликовано в: Российские автомобили

Метки: Наши авто, Советы автомобилистам, Тюнинг, Тюнинг ВАЗ

Некоторые особенности тюнинга двигателя

В процессе улучшения характеристик двигателя Ваз 2109 могут помочь следующие действия:

Ослабление силы трения в цепи, состоящей из кольца, поршня и цилиндра.
Уменьшения массы некоторых деталей, таких как шатуны, поршни и так далее.
Уменьшение толщины колец поршней, а также сокращение их количества.

Тюнинг инжекторного двигателя

Если с модернизацией карбюраторного двигателя все более или менее понятно, то инжекторный мотор потребует несколько иных методов тюнинга. В данном случае не нужно никакого механического вмешательства, ведь для того чтобы изменить технические характеристики достаточно регулировки настроек ЭБУ.

Чип-тюнинг

Тюнинг двигателя на Ваз 2109

Модернизацию инжекторного двигателя еще называют чип-тюнингом. Вот основные преимущества так называемого чип-двигателя:

Для двигателя и для других важных параметров автомобиля производителем устанавливаются усредненные значения. Делается это для того чтобы соответствовать общим правилам и требованиям авторынков различных стран мира. У автомобилей появляется некий скрытый резерв, который можно раскрыть благодаря чип-тюнингу.
Мощность двигателя можно увеличить, не применяя никаких механических операций. При этом изменяются такие параметры, как максимальная скорость автомобиля, его динамические характеристики и так далее.
Чип-тюнинг позволяет изменить и расход топлива, увеличить обороты двигателя, отрегулировать зажигание, лишь изменив настройки.

Как проводится чип-тюнинг

Извлекается ЭБУ из автомобиля.
Оттуда снимается чип памяти, который сохранил все установленные параметры.
Информация считывается с чипа при помощи программатора.
Далее в чип вносятся нужные изменения и новые значения записываются.

Некоторые утверждают, что после увеличения мощности инжекторного двигателя расход топлива резко увеличивается,но это ошибочное мнение, ведь такое наблюдается в течение небольшого отрезка времени, а потом все нормализуется. Не уменьшается и срок эксплуатации двигателя после проведения чип-тюнинга. Выше была приведена общая инструкция, касающаяся тюнинга двигателя Ваз 2109. Данная информация касается видоизменения настроек двигателя своими руками, без участия специалистов, что дает возможность неплохо сэкономить. Дело в том, что цена на любое профессиональное видоизменение технических параметров автомобиля в центрах обслуживания очень высока. Зачем же платить такие деньги, если вкупе с фото и видео можно все сделать самостоятельно.

Каждый пешеход, переходя дорогу, неоднократно замечал ряд автомобилей столпившихся на одной линии и ожидающих красного света, дождавшись которого устремляются вперёд. Казалось бы, в этом марафоне скорости должны побеждать дорогие иномарки, но часто это бывает отнюдь не так. Нам лично приходилось видеть, как тот же старенький ВАЗ 2109 давал «джазу» многим спорткарам, стоящим с ним в ожидании. В такой ситуации напрашивается очень логичный вопрос: «Как он это делает?»

Вопрос этот актуален только для любителя, так как человек, ориентирующийся в мире авто, сразу догадается в чём тут секрет. На самом деле факторов очень много, поэтому не стоит думать что всё так просто и, поменяв лишь одну составляющую, можно добиться быстрого идеального результата. Стоит так же учитывать, что сотрудники ГИБДД не одобряют подобный тюнинг авто по понятным причинам.

Стоимость оборудования для тюнинга

В зависимости от того, что именно владелец ВАЗ-21099 решил изменить в свое автомобилей, будет сформирована окончательная цена тюнинга. Основные элементы для замены представлены в таблице с примерной стоимостью.

Элемент тюнинга	Стоимость, в рублях
Вторичный вал	18540
Ведомая шестерня	600
Резиново-металлические опоры	1500-1800
Гофрированный патрубок	От 150 до 1300
Двухтрубные газонаполнительные устройства	От 100 до 2650
Пружина с прогрессивной характеристикой действия	3880
Легкосплавные диски	От 2600

Таким образом, самостоятельно можно заменить оборудование в автомобиле, которое улучшит не только внешний облик, но и значительно повысит технические характеристики машины. Внешний облик напрямую зависит от желания и финансовых возможностей владельца автомобиля.

Варианты тюнинга карбюратора

Как уже было сказано выше, в качестве «подопытного» выбран карбюратор «Озон» от ВАЗовской «классики». Теперь с ним нужно что-то сделать, чтобы машина поехала быстрее.

Удаление пружины вакуумного привода

Первым шагом в тюнинге карбюратора может стать удаление пружины вакуумного привода дроссельной заслонки из первичной камеры. Весь процесс занимает не более пяти минут времени у более-менее опытных мастеров, но эффект довольно ощутимый. При первой же поездке после такой доработки карбюратора вы почувствуете значительную прибавку в динамике автомобиля. Расход не возрастёт больше чем на поллитра на 100 километров.

Доработка привода дроссельной заслонки

Если вы решили и дальше тюнинговать мотор своего «железного коня», то будет разумно следующим этапом изменить привод дроссельной заслонки во вторичной камере карбюратора. Суть преобразования заключается в замене этого узла на механический тип. Делается это при помощи некоторых манипуляций с проволокой и гайкой, крепящей рычаги привода дроссельной заслонки во вторичной камере. После такой доработки карбюратора ощущается заметный прирост мощности на высоких оборотах, при этом тяга выравнивается на всём диапазоне работы двигателя. На расход такое изменение почти никак не влияет.

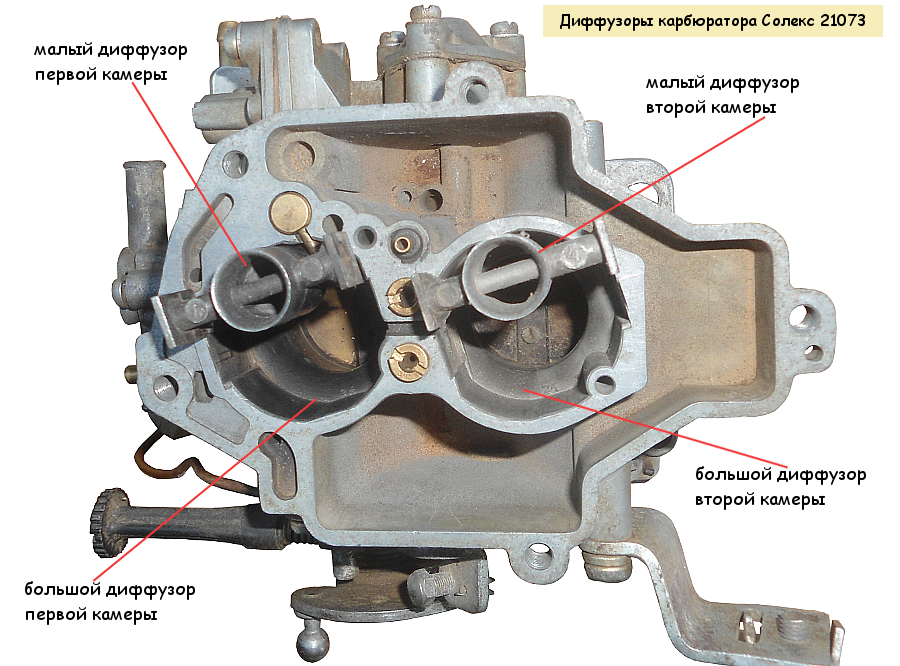

Работа над диффузорами

Далее можно приступить к доработкам, затрагивающим диффузор карбюратора. От малого диффузора первичной камеры нужно избавиться. Он расположен над главной дроссельной заслонкой и состыкован с большим диффузором. После избавления от этой детали ставим на её место такую же, но уже с маркировкой 4,5. Можно вместе с диффузором заодно поменять распылитель ускорительного насоса на больший, помеченный как «40».

Прирост мощности ощущается на малых оборотах, так как изменения коснулись первичной камеры карбюратора, которая действует как раз в этом диапазоне. Расход топлива почти не меняется.

Замена жиклёров

Если три предыдущих пункта не дали желаемого результата, то можно пойти на более радикальные действия. Тюнинг карбюратора при помощи замены жиклёров обычно не рекомендуется профессионалами автомеханиками и различными пособиями. Основной аргумент, который они приводят — это значительное возрастание расхода топлива.

В их советах есть доля правды, поэтому начинать нужно с незначительных изменений.

Пока дорабатываем только первичную камеру карбюратора. Ставим туда 125 главный топливный жиклёр и 150 главный воздушный жиклёр. Чувствуется незначительное улучшение динамики при разгоне.
Далее можно приступать к работе над вторичной камерой. Устанавливаем там главный топливный на 162 и главный воздушный на 190. Так как они находятся во вторичке, то и прибавка мощности будет ощущаться только при её открытии, если «притопить» как следует. Зато при активной езде двигатель легко набирает обороты и спокойно раскручивается до 6,5 тысяч об/мин.
Если хочется выжать максимум из карбюратора, то в первичную камеру устанавливаются жиклёры ещё большего размера: 130 ГТЖ для мотора 1,5 л и 135 для 1,6 л, а так же 170 ГВЖ для обоих вариантов. Увеличивать их ещё больше нет никакого смысла, так как карбюратор будет попросту захлёбываться от переизбытка поступающего бензина. Разгон станет только хуже, а расход возрастёт.

Это были общие схемы по замене жиклёров. Хороший тюнинг карбюратора должен основываться на индивидуальности подбора комплектующих и тонкой настройке на каждом автомобиле.

Тюнинг классики ВАЗа: основные пути увеличения мощностных характеристик автомобиля

Современная индустрия тюнинга, как и некоторые виды автоспорта, возникла в первую очередь благодаря дешевым и доступным автомобилям: мастерство гаражной доводки фордовских «флетхедов» в 30-е годы уже к 50-м дало первые кастом-мастерские, зарабатывавшие производством и установкой тюнинговых комплектующих, гонки на первых хот-родах до конца квартала создали индустрию дрег-рейсинга, и так далее. Ну, а в нынешней России нишу «дешево и не жалко» уже прочно заняли старые заднеприводные ВАЗы, которые как заготовку под проект можно приобрести за смешные деньги. В любительском спорте «классика» используется до сих пор.

При этом немаловажно и то, что опыт доработок «классики» накоплен еще с советских времен поистине огромный, а доводка архаичного двигателя не так трудна. Даже с учетом количества «типа тюнингованного» хлама на дорогах достойные проекты на базе тольяттинских «старичков» – не редкость

Увеличение мощности двигателя автомобиля с карбюратором 2108 Солекс

Существует несколько сравнительно простых способов увеличить мощность и приемистость двигателя своего автомобиля путем небольшой доработки карбюратора. Рассмотрим способы увеличения мощности и приемистости двигателей переднеприводных автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами 2108, 21081, 21083 Солекс.

Эти методы общеизвестны и не потребуют каких либо серьезных вмешательств в работу двигателя, карбюратора и топливной системы автомобиля, вместе с тем результат может быть достигнут весьма не плохой. Единственный минус подбных доработок — некоторый рост топливного аппетита двигателя.

Дорабатываем ускорительный насос карбюратора

Меняем распылитель, нажимной кулачок. Например, штатный кулачок ускорительного насоса карбюратора Солекс 21083 заменяем на кулачок от Солекс 21073 и добиваемся более резвого старта с места.

Более подробно этот способ рассматривается в статье «Быстрый старт с Солекс» .

Кулачки ускорительного насоса карбюратора Солекс

Меняем свой карбюратор на другой (с большими тарировочными данными)

Способ подходит для обладателей карбюраторов 2108, 21081, 21083. Их можно заменить карбюратором 21073-1107010 от автомобиля «Нива».

Карбюратор 21073 Солекс. что ставится на двигатель 1,7 л автомобиля Нива 21213

Подбираем для своего карбюратора жиклеры, эмульсионные трубки большего сечения

Слишком усердствовать здесь не стоит так как можно нарушить смесеобразования и добиться того, что двигатель не будет запускаться вовсе. Из приведенного ниже перечня подбираем себе топливные жиклеры и эмульсионные трубки несколько большего диаметра.

2108-1107010

97.5/97.5 – топливные жиклеры главных дозирующих систем обеих камер

165/125 – воздушные жиклеры главных дозирующих систем обеих камер

23/ZC – эмульсионные трубки главных дозирующих систем

21081-1107010

95/95 – топливные жиклеры

165/145 — воздушные жиклеры

22529/22316 – эмульсионные трубки

21083-1107010, 21083-1107010-31, 21083-1107010-35

95/97.5 – топливные жиклеры

155/125 – воздушные жиклеры

23/ZC – эмульсионные трубки
