Как подобрать глушитель по объему двигателя + видео обзор

Как выбирать глушитель

При выборе можно придерживаться нескольких способов. Чаще всего автолюбители не утруждают себя продолжительными блужданиями по электронным каталогам и уточнением совместимостей, выбирая самый доступный из подходящих глушителей в автомобиле. Вот как можно поступить:

Все указанное в предыдущем разделе остается актуальным – изделие нужно внимательно осмотреть, идентифицировать его конструкцию (обычно в описании к товару она указана), узнать материал изготовления. От качества выбранного глушителя зависит шумность работы автомобиля. Не забывайте о том, что превышение определенного уровня шума является нарушением закона.

Как работает автомобильный глушитель

Третьим важнейшим элементом агрегата обеспечения выхлопов любого автомобиля с двигателем внутреннего сгорания остается глушитель. Он по максимуму снижает шум от выпуска газов. В то же время, сам он также является составным устройством. В его конструкцию входят трубы, каталитический конвертер, резонатор, выхлопная труба и сам глушитель.

Ход отработанных газов выглядит следующим образом. После того как они очищаются от вредных элементов, система отправляет их из катализатора в глушитель. Он может быть изготовлен из самых разных материалов. Так, обычные виды глушителей служат до двух лет, алюминиевые до шести, а нержавейка способна корректно выполнять свои задачи в течение пятнадцати лет.

Каждая из камер глушителя имеет отверстия, через которые двигаются газы. Происходит своеобразная многоступенчатая звуковая фильтрация, в конце которой шумы практически сходят на нет. Если двигатель слишком мощный, то производители могут установить несколько выхлопных труб – до четырех штук.

Если речь идет о турбированном моторе, то используются небольшие глушители, так как турбинам для работы нужны большие объемы выхлопных газов, соответственно, в систему выхлопа их попадает не так много и нужна в сильном и сложном глушителе отпадает.

Купить или сделать прямоток самому?

Приобрести уже готовый глушитель можно в любом магазине автомобильных запчастей, где имеется широкий выбор, благодаря которому подбор будет производиться под конкретную марку. Стоимость у всех разная, но и качество исполнения тоже. Дешевый глушитель сделан из тонкого метала, из-за чего он быстро прогорит. Также нужно знать, что в дешевый глушить кладут мало наполнителя, из-за чего тот будет просто реветь.

Действительно качественный прямоток будет стоить больших денег. Поэтому не многие согласятся устанавливать такой аксессуар на свой «жигуль».

Нужно помнить о том, что есть возможность изготовления прямотока своими руками. Изготовить самостоятельно не сложно, да и материала пойдет не много.

Существует два способа выполнения прямотока самому:

• Переделать старый родной глушитель.
• Сварить конструкцию самому.

Если переделывать свой глушитель, тогда не нужно задумываться о креплениях, так как они останутся. Но здесь есть большой минус: штатные глушители выполнены из тонкого металла, что придаст сложность в процессе сварки.

Если сваривать самостоятельно глушитель с нуля, тогда материал и размер глушителя можно выбирать. В таком случае срок службы продлиться на долгое время. Но есть один минус: крепления нужно будет вваривать согласно штатных крепежей.

Виды глушителей и их отличия

Насчитывают 4 типа глушителей по способу поглощения акустических волн:

• отражательные;
• ограничительные;
• поглотительные;
• резонаторные.

По конструкции:

• прямоточные;
• обратноточные.

Схема отражательного обратноточная, остальных — прямоточная.

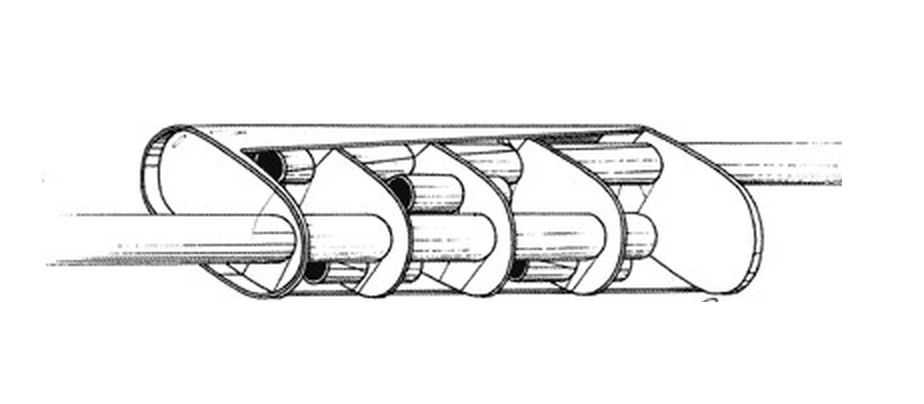

Отражательные

Если в автомобиле устанавливают один глушитель, то используют отражательный вариант. В нём применяют принцип «ломания» потока выхлопных газов за счёт создания нескольких перегородок, камер расширения и поворотов. Громкость выхлопа снижена до нормативных показателей. По этой причине подавляющее большинство заводских автомобилей оснащают отражательным типом.

самый популярный для заводской конфигурации автомобиля

Недостаток такого вида глушителя — снижение мощности двигателя из-за сопротивления системы выпуска потоку отработавших газов.

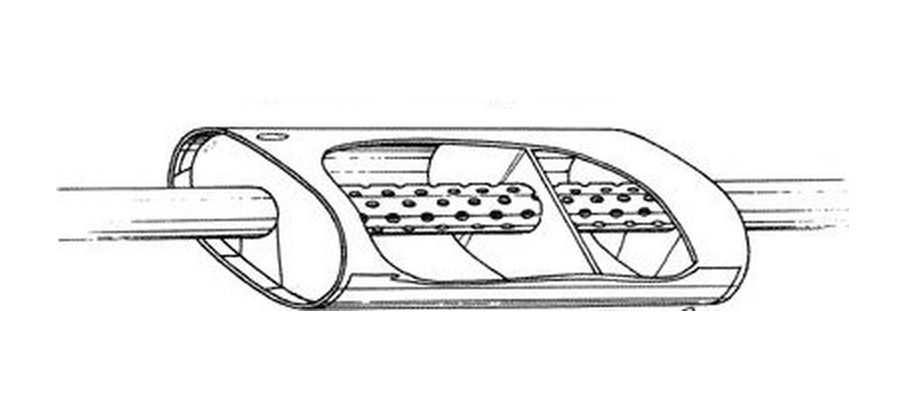

Резонаторные

На систему выпуска мощных двигателей в качестве первой ступени устанавливают резонаторный глушитель. Он состоит из перфорированной трубы, помещённой в корпус. Корпус делится на две или три секции. Энергия отработавших газов ослабляется за счёт ступенчатого понижения давления.

устанавливается как первая ступень гашения энергии выхлопа

Деталь снижает силу звуковых колебаний и сохраняет мощность двигателя при свободном течении потока выхлопных газов.

Ограничительные

В ограничительных глушителях поток газов проходит через диафрагму или конусное сужение, что приводит к снижению мощности мотора. Акустическая защита таких устройств невысока, так как диафрагма не препятствует прямолинейному движению звуковой волны.

Поглотительные

Гасящую функцию для звуковых колебаний в поглотительном глушителе выполняет мелкопористый негорючий материал, расположенный в пространстве между перфорированной трубой и корпусом. Конструкция похожа на резонаторный тип. На снижение мощности этот тип влияет незначительно.

Устройство гофры глушителя

Гофра глушителя автомобиля является одной из наиболее важных частей глушителя, играя роль эластичного соединения в выхлопной системе. Необходимость её установки обусловлена тем, что неизбежным результатом работы двигателя авто является возникновение вибраций, которые в числе прочего передаются и на выхлопную систему. Именно для гашения этих вибрации нужна эластичная гофра глушителя.

Помимо своего наиболее часто употребляемого названия, немного реже можно встретить и такие обозначения: гофро-элемент, компенсатор вибрации и гибкие соединения. Всё это обозначает один из важных элементов автомобиля, необходимый для уменьшения детонации. Помимо этого устройство гофры глушителя позволяет значительно снизить технологические нагрузки на выхлопной тракт. Это своего рода предохранитель, предотвращающий разрушение выхлопной системы автомобиля. Поэтому местом установки гофро-элемента обычно является приёмная труба или другой участок, где имеются повышенные вибрационные нагрузки.

Если кратко суммировать, то гофра глушителя выполняет следующие функции:

— выполняет роль эластичного соединительного элемента между частями выхлопной системы авто; — компенсирует вибрацию, сопровождающую работу двигателя; — гасит колебания, которые возникают при старте автомобиля.

Устройство гофры глушителя может быть самым различным. Она может состоять из двух или трёх слоёв, а также иметь одинарную или двойную усиленную оплётку. От этого зависит, насколько она будет справляться с возложенными на неё функциями, а также её долговечность. От целостности гофры зависит, будут ли попадать отработанные газы в салон авто, следовательно, и Ваш комфорт в процессе езды. Помимо этого нарушения целостности компенсатора вибрации может привести к перегреву глушителя, а значит и снижению качества работы всей выхлопной системы.

Так как на гофру приходится максимальное количество нагрузок, то она и чаще всего подвергается разрывам и поломкам, если сравнивать ее с другими элементами выхлопной системы. Устройство гофры глушителя в основном предполагает вероятность механических поломок, например из-за наезда на препятствия. Хотя материалом данного компенсационного элемента обычно является высоколегированная сталь, обеспечивающая её высокую прочность и долговечность, но механические повреждения отнюдь не являются редкостью. Помимо наездов на препятствия и других ударных нагрузок, гофро-элемент может выйти из строя по причине неудовлетворительного состояния подушек двигателя, износа резинок крепления глушителя. Забитый катализатор — самая частая причина выхода гофры глушителя из строя. Нередки случаи, когда повреждения гофро-элемента, также как и других элементов выхлопной системы (прогар приемной трубы и прокладки коллектора, а также появление трещины в коллекторе), может произойти по причине выхода из строя катализатора, в том случае, если компенсатор вибрации установлен перед ним. Если катализатор забит то отработанные газы не находят выхода вследствие чего повышается давление и разрушается гофра. Кроме этого гофра глушителя может выйти из строя по причине наличия соли и реагентов на дорогах. Ещё одна, довольно распространённая, причина – это наличие специальных присадок в топливе, которые повышают его октановое число.

Признаком выхода ее из строя является резкий шум в процессе работы в передней части машины или под капотом. Причём при её полном выходе из строя шум может быть оглушающим. Второй признак — появление запаха отработанных газов в салоне автомобиля.

Помимо этого возможна и значительная потеря мощности автомобиля, что проявляется на современных моделях, где утечки в выхлопной системе приводят к неправильной работе датчика кислорода. В этом случае необходимо немедленно заменить гофру глушителя, чтобы вибрация не привела к разрушению выхлопной системы.

Следует сразу сказать, что устройство гофры глушителя не предполагает её ремонт. Возможна только полная ее замена

При этом необходимо обратить внимание и на состояние катализатора, так как повреждения этих элементов в большинстве случаев взаимосвязаны

При ремонте, несомненно, более рентабельно будет установить новую гофру глушителя, чем менять всю выхлопную трубу. Не стоит приобретать наиболее дешёвые гофры, так как это далеко не лучший вариант и такие компенсаторы вибрации не прослужат Вам долго. Для установки гофры требуется опытный сварщик, который не перекалит ее и не прожжет. Поэтому лучше всего доверить эту работу серьёзному автосервису.

Лет опыта работы

Ремонт глушителя автомобиля

Как правило ремонт глушителя автомобиля хендай санта фе или любого другого авто сводится к заварке прогнивших дыр в основном глушителе, переваривать внутренние части как правило берутся только лютые энтузиасты. Да и смысла переварки внутренностей на старом глушителе как такового и нет. Потому как метал уже от звука и температур устал и стал так сказать сыпучим и трухлявым, потому проще купить новый глушитель. Но, а там каждый смотрит, конечно, по своим финансовым возможностям и настроению души.

Вот еще одно фото схема глушителя автомобиля так сказать для полноты понимания, тут хорошо видны два типа глушителя обычный глушитель и прямоточный глушитель, как вы понимаете в прямоточном из за его устройства звук будет намного громче, так как в нем отсутствуют гасительные камеры для звука

Как произвести ремонт глушителя своими руками без сварки?

Сейчас существует новый метод восстановления работоспособности деталей выхлопной системы при помощи универсального комозиционного полимера (различные герметики). Благодаря особому составу они быстро застывают и не подвергаются внешним негативным воздействиям, в том числе высоким перепадам температур, что очень актуально для выхлопной системы. На авторынках можно найти два вида герметиков, благодаря которым можно произвести ремонт глушителя своими руками без сварки:

В сочетании с качественными армирующими компонентами, данные виды герметиков сделают надежную «латку» на прогоревшем участке глушителя. Автолюбители отмечают эффективность действия пластичных элементов. Именно эти герметики отличаются высокой адгезией к металлу даже при наличии на нем ржавчины.

Виды устройств

В стандартную схему выхлопной системы современного автомобиля входят резонатор (идет первый от двигателя) и сам глушитель.

Резонатор обрезает низкочастотные колебания, а глушитель как низкочастотные, так и высокочастотные, что в комплексе приводит к хорошему результату.

Но в указанную выше схему как совместно, так и по отдельности могут входить следующие типы глушителей:

1. Из алюминированной стали;
2. Из нержавеющей стали;
3. Глушители ограничители, поглотители и отражатели;
4. Резонаторного типа;
5. Прямоточные (спортивные) аналоги.

Из алюминированной стали

Устройства из аллюминированной стали характеризуются не только большим сроком службы, от 5 до 10 лет, но и высокой ценой.

Подобрать такой глушитель для своего авто будет затруднительно, так как выпуском таких устройств занимаются только несколько компаний, а самому сделать будет проблематично.

Из нержавеющей стали

Устройства недорогого сегмента, но и срок службы у них всего от 2 до 5 лет. Большой плюс – можно подобрать элемент практически к любому автомобилю.

Ограничители

Используются, как правило, в виде дополнительного устройства, устанавливаемого перед основным.

Принцип работы основан на создании низкого акустического сопротивления.

Конструктивно это выполнено так – в трубе большой диаметр переходит в маленький, затем идет резкое увеличение объема по принципу большой бутылки с узким горлышком. Звук, заходя в большое пространство, уменьшается.

Отражатели

Используются в качестве вторичного глушителя, установленного после основного.

Выхлопные газы попадая в устройство, встречают на своем пути группу акустических зеркал. Отражаясь, от них поочередно газы рассеивают свою энергию, а на выходе получается слабый звук.

Поглотители

Могут использоваться в качестве основного глушителя. Принцип работы основан на поглощении колебаний пористым материалом, как правило, стекловатой, волокна которой колеблясь нагреваются, тем самым преобразуя звук в тепловую энергию. Конструктивно близки к прямоточным аналогам.

Считаются малоэффективными, так как поглощают только высокочастотные колебания, низкочастотные же пропускает.

Резонаторного типа

Как правило, используются первыми в выхлопных системах в качестве дополнительных.

Принцип шумопоглощения основан на наличии камер разного размера, проходя которые звук эффективно приглушается.

Устроено все так: по центру резонатора проходит труба с прорезями, которую вокруг окружают камеры разного объема. Через прорези выхлопные газы проникают в камеры, где теряется их энергия.

После этого звуки попадают в основное устройство, где еще больше уменьшаются.

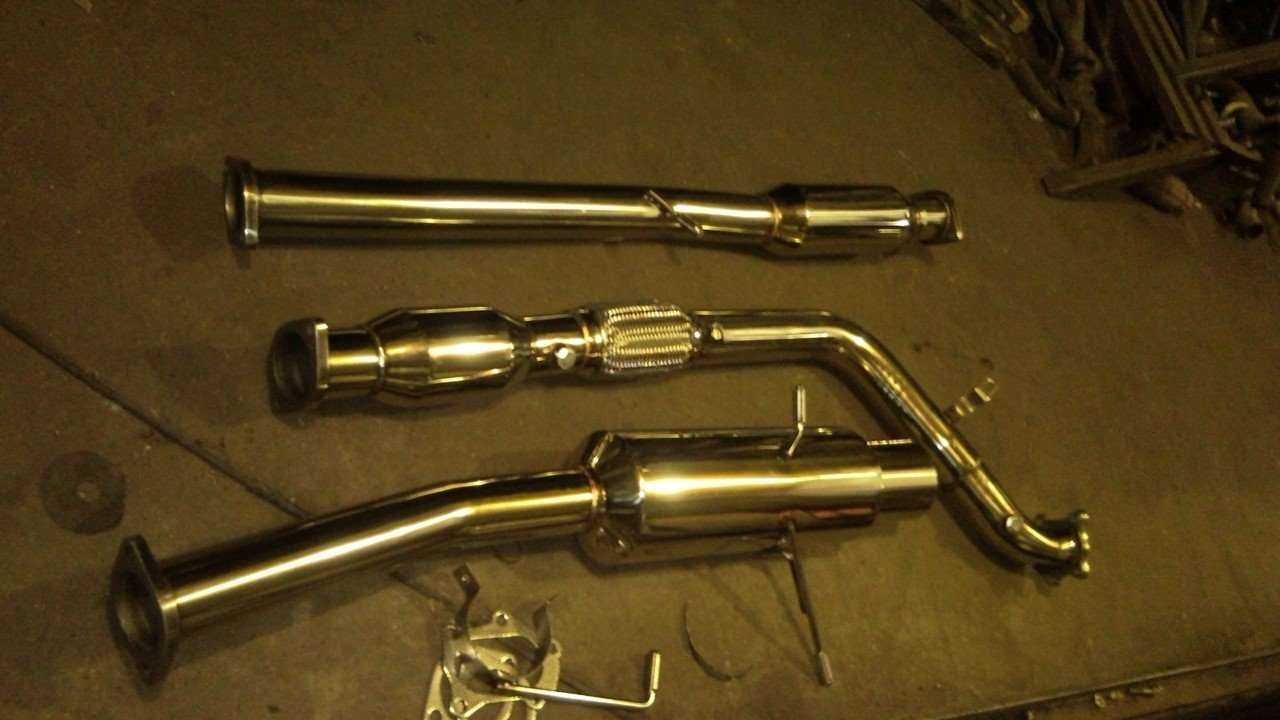

Прямоточные

Еще их называют спортивными глушителями. Как правило, изготавливаются из нержавеющей стали. Устанавливаются на спортивные и тюнингованные автомобили.

После установки прямоточного глушителя улучшается всасывание в цилиндры топливовоздушной смеси, понижается сопротивление в выхлопной системе создаваемое обычными аналогами.

Прямоточный глушитель конструктивно чем-то похож на резонатор, имеется такая я же труба с отверстиями и пустые полости, отгороженные перегородками. Только вот сами полости заполняются базальтовой ватой (или другим материалом), которая выдерживает большие температуры.

Состоящая из длинных минеральных волокон базальтовая вата хорошо поглощает звуки, но только до того времени, пока ее не выдует из прямоточника и даже специальные заградительные металлические сетки не спасают ситуацию.

Если прямоточный глушитель, при постукивании по нему, начал звучать как пустая металлическая емкость, то его нужно снова заполнять ватой или менять. Да и звук, издаваемый выхлопной системой, будет другим.

Прямоток своими руками. Что понадобиться и как сделать?

Далее рассмотрим, как сделать прямоток своими руками из штатного глушителя, поскольку он проще в изготовлении. Для работы потребуется:

• штатный глушитель в хорошем состоянии (из прогоревшего сделать не получиться);
• угловая шлиф. машинка («Болгарка») с отрезными кругами;
• сварочный аппарат;
• отрезок металлической трубы подходящего диаметра;
• измерительные инструменты;
• дрель;
• термоустойчивый наполнитель (асбестовый шнур, минвата, ершики для мытья посуды или др.);
• наконечник глушителя (он же – сопло);

Подготовив все необходимое, можно приступать к работам:

Разрезанный глушитель

Корпус без всего

Пропилы «Елочка»

Ввариваем трубу

Наполнитель

1. При помощи «Болгарки» вырезаем часть стенки глушителя. Можно его вырезать полностью или сделать П-образный надрез и отогнуть;
2. С внутренней стороны разрезаем приемную и выходную трубы так, чтобы остались небольшие их участки;
3. Извлекаем из глушителя все остальное. Должен остаться только открытый корпус с торчащими изнутри участками труб;
4. Берем подготовленную трубу, делаем замеры и отрезаем кусок так, чтобы длина его точно соответствовала расстоянию между приемной и выходной трубами;
5. В отрезанном куске делаем отверстия дрелью. Чем их будет больше, тем лучше. Если нет желания сверлить большое количество отверстий, можно просто сделать пропилы, применяя рисунок «елочка»;
6. Доделанный отрезок устанавливаем между оставленными участками приемной и выходной труб в корпусе и при помощи сварочного аппарата привариваем его. Причем варить нужно качественно, по всей окружности;
7. Набиваем корпус наполнителем. Можно просто заполнить его минеральной ватой. Некоторые сначала в несколько слоев наматывают на трубу асбестовый шнур, а затем наполняют корпус ватой. Другие заполняют пустоту ершиками для мытья посуды (но их понадобиться много). Как вариант можно дополнительно в корпус установить 1-2 перегородки, а затем каждую получившуюся секцию заполнить определенным наполнителем. Какой бы вариант не был выбран, главное одно – набивка должна быть как можно более плотной;
8. Прикладываем на место вырезанный участок корпуса (отгибаем его обратно) и аккуратно привариваем его по всему контуру разреза, стараясь не делать пропусков и пропалин;
9. К концу выходной трубы крепим или просто привариваем наконечник (сопло). При надобности, чтобы спрятать шов, и видимым оставить только наконечник, трубу можно укоротить;

Ну а далее ставим переделанный штатный глушитель и наслаждаемся приятным низкочастотным звуком выхлопа.

Экскурс по брендам

Очень важно при покупке глушителя удостовериться, что он был произведен известной компанией. Сегодня рынок деталей выхлопных систем пресыщен и автолюбитель всегда сможет найти ту деталь, которая удовлетворяет его запросам

Можно купить дорогостоящий глушитель компании-«тяжеловеса», или же отдать предпочтение бюджетному варианту, скажем, китайской или турецкой фирмы. Здесь все на усмотрение владельца автомобиля

Однако если он нацелен на покупке качественной запчасти, то ему в первую очередь стоит обратить внимание на продукцию вот этих производителей:

Лидерство в производстве и продаже деталей выхлопной системе по-прежнему остается за европейскими фирмами. Особенно радует бельгийская фирма Bosal и шведская Walker – качество продукции неизменно высоко, а сами глушители очень тихие и долговечные. Продукция отечественных компаний не отличается высоким качеством исполнения, но, что является большим плюсом, она продается по демократичной цене. Из плеяды польских компаний мы решили отметить только одну. Широкая номенклатура деталей, высокое качество, готовность идти навстречу покупателям – все это про Polmostrow. Если вы ищете хороший глушитель, то в первую очередь стоит искать польскую, шведскую или бельгийскую деталь. Практически все итальянские глушители имеют неправильную геометрию, из-за чего их сложно монтировать.

Устройство выхлопной

Как бы ни выглядел тюнинг выхлопной системы все ее составляющие принципиально остаются одинаковыми. Любая выхлопная система содержит такие элементы:

• Коллектор.
• Приемная труба.
• Катализатор
• Резонатор
• Средняя труба.
• Глушитель.

Все видели на боковых сторонах автомобиля такие ответвление. Это впускной и выпускной коллекторы. В интересующей нас системе используется выпускной, в него со всех цилиндров стекаются выхлопные газы, где и образуют единый поток. Интересно то, что во всем этом деле принципиально отсутствует некий насос, который бы толкал газы к выходу. Они движутся под своим собственным давлением, которое создает, когда их накапливается достаточное количество. Далее, они следуют по приемной трубе в катализатор, выполняющий роль большой губки, которая собирает в себя все негативные для атмосферы элементы. Дальше по трубкам происходит движение в резонатор, форму которого умудрились рассчитать так, чтобы он глушил звук, который создают газы своим движением под давлением. Остается лишь глушитель, эта часть автомобиля видна на каждой машине под задним бампером. Глушитель сужается к своему концу так, чтобы еще чуть снизить громкость звука, и чтобы не черпать всякий мусор большим отверстием.

Для чего нужна гофра глушителя автомобиля

Гофра, или сильфон для глушителя автомобиля, – это деталь, точное техническое название которой «виброгасящая муфта выпускной системы». Как видно из самого термина, она соединяет разные части выхлопного тракта авто, выполняя роль упругого элемента.

При работе двигателя машины неизбежно возникают вибрации, вызванные движением поршней в цилиндрах. Они передаются на выпускной коллектор и далее на части системы выхлопа. Источником колебаний могут стать как механические вибрации жестко соединенной с двигателем приемной трубы, так и сами отработанные газы, которые в пульсирующем режиме выбрасываются выпускными клапанами.

В старых легковых машинах упругие элементы в выхлопном тракте не применяли, а всю конструкцию из нескольких узлов (резонаторов, глушителей) плотно стягивали хомутами и подвешивали под днищем на резиновых подушках. В результате шумы и вибрация мотора передавались на все части системы, что приводило к повышенному акустическому загрязнению и резонансу. Это укорачивало срок службы узла и заканчивалось износом и прорывом отработавших газов наружу.

Чтобы устранить данную проблему, в конструкцию практически всех современных легковых автомобилей, включая последние модели АвтоВАЗа («Лада Веста» седан, SW и Cross, «Икс-Рей») в заводской комплектации введен гибкий виброгасящий элемент.

Гофра глушителя грузового автомобиля еще более востребована, поскольку там из-за большого размера детали закреплены жестко к кабине или раме. Передавать на них колебания работающего мотора нельзя, отчего впервые гибкие вставки в выхлопной тракт появились именно на грузовиках.

Насадки на трубу

Самый первый тюнинг выхлопной системы своими руками заключается в подборе оптимальной насадки на глушитель. Это дешево, доступно, сердито и кто бы ни говорил, но даже просто хромированная насадка на глушитель придает какой-то законченный образ автомобилю. Насадки бывают разной формы, какие угодно, можно подобрать под кузов любого вида. У насадки есть одно больше достоинство: все они изготавливаются из нержавеющей стали, благодаря чему глушитель не будет ржаветь, а происходит это довольно часто. Кстати, можно еще после установки низкого пластикового бампера выводить насадку сквозь него, для создания более презентабельного вида.

Создание прямотока

Чаще всего тюнинг выхлопной системы выполняется в комплексе работ по улучшению всех показателей автомобиля. И правильная выхлопная позволит в комплексе прибавить до 15% мощности двигателю автомобиля. Связано это с тем, что будет быстрее освобождаться цилиндр двигателя от отработавших газов. Не только быстрее, но и качественнее. Ведь, когда свежая смесь попадает в цилиндр, в котором есть остатки углекислого, она смешается с ним и это приведет у ухудшенному процессу горения. Изготовление выхлопных систем дело довольно сложное, произвести замены одной на другую в принципе по силам любому человеку без особых на то усилий. Главное, иметь минимальный инструмент и минимальные знания что и как делать.

Следующим этапом будет монтаж на каждый цилиндр отдельного глушителя, чтобы упростить выход газов в атмосферу и ускорить этот процесс. Также значительно изменится звук на выходе, в более приятную тональность. Как видим, тюнингом выхлопной можно добиться значительных изменения в характеристиках автомобиля, сделать так, что расположенные под днищем элементы больше не будут ржаветь и никогда не потребуют замены в будущем.

Выбор резонатора для ВАЗ 2107

На ВАЗ 2107 устанавливают четыре вида резонаторов:

1. Длинная секция с одним бачком. Устанавливается на все классические карбюраторные ВАЗ 2101—2107 с объёмом двигателя не более 1,3 л. Каталожный номер — 2101–1202005.

Выбор резонатора зависит от конкретной модификации ВАЗ 2107. При покупке нужно иметь в виду следующие рекомендации:

1. На карбюраторную версию с двигателем 1,3 л можно без проблем поставить длинную секцию с одним (ВАЗ 2101—07) или двумя (ВАЗ 2106—07) бачками. Во втором случае звук работающего мотора станет тише, но мощность упадёт примерно на 3—5 л. с. Укороченные резонаторы не подойдут.
2. Оба длинных резонатора подходят для карбюраторных и инжекторных ВАЗ 2107, соответствующих Евро 0. При установке детали с одним бачком шум выхлопа усилится, а мощность двигателя незначительно возрастёт. Короткие трубы устанавливать нельзя.
3. Выпускная система под Евро 2 оснащается не только катализатором, но и кислородным датчиком (лямбда-зондом), вмонтированным в приёмную трубу. Для таких автомобилей подойдёт родной укороченный резонатор с фланцем на два болта или любая длинная секция. Однако такой резонатор не подойдёт для ВАЗ 2107 Евро — он стыкуется с другим катализатором и отличается по длине.
4. Выхлопная система ВАЗ 2107, произведённых в соответствии с нормами Euro 3, имеет два кислородных датчика. На ВАЗ 21074 можно устанавливать родной короткий резонатор или длинный, но с некоторыми доработками.

Читать дальше: Как получить номера другого региона

Однажды довелось модернизировать двигатель 1,3 л путём увеличения рабочего объёма до 1,7 л за счёт замены коленчатого вала и расточки цилиндров под размер 82 мм. После чего пришлось заменить и «родной» резонатор с одним бочонком, поскольку с приростом мощности мотора выхлопная труба начала сильнее реветь, особенно на оборотах свыше 2500 об/мин.

Установка длинных секций на ВАЗ 2101—07, соответствующие нормам Евро 2 и 3, целесообразна в тех случаях, когда необходимо выбросить вышедший из строя катализатор. Последний стоит довольно дорого, и далеко не каждый автовладелец готов сделать полноценную замену. При этом после монтажа длинной резонаторной трубы придётся вместо второго лямбда-зонда установить обманку или перепрограммировать (перепрошить) управляющий двигателем контроллер.
