Питание форсунок ваз 2110 схема подключения проводов

Как почистить форсунки, не снимая их с двигателя?

Обычно, самой распространенной проблемой ТФ является их неправильная или несвоевременная чистка, в результате чего они забиваются. Выделяют три вида очистки:

Чтобы очистить форсунки не снимая их, обычно достаточно выбрать и залить в топливный бак химический состав, который способен нормализовать работу. Периодически советуют разгонять мотор до высоких оборотов и скорости 110–140 км/час на ровных участках дороги. При прохождении дистанции в 10–25 км в таком режиме, в системе происходит «самоочистка» под нагрузкой.

Тем не менее подобные способы эффективны только при небольших загрязнениях. Большие очаги поражения необходимо устранять посредством ультразвука или под высоким давлением. А чтобы не допустить такого, промывать ТФ необходимо каждые 40–50 тысяч км пробега.

Ознакомиться наглядно с техникой проверки форсунок своими руками можно на видео:

Для выполнения работ по проверке форсунок вам потребуются: Провод длиной 2 метра, Изолента, мультиметр.

С двигателя 1,6 снимаем декоративную накладку.
Отсоединяем колодки жгута проводов форсунок.
Включаем зажигание и при помощи вольтметра измеряем напряжение на выводе Е колодки жгута проводов. Напряжение должно быть не меньше 12в.
После проведения измерений выключаем зажигание. Если в результате измерений выяснилось, что на колодке нет напряжения или оно меньше 12в, то нужно проверить заряд аккумулятора, цепь питания и исправность ЭБУ.
Проверяем электрическое сопротивление форсунок, для чего омметром поочередно измеряем сопротивление между выводом Ε и остальными четырьмя выводами колодки (2). Вывод колодки обозначенный буквой В, соответствует форсунке первого цилиндра, а выводы С, G и F – соответственно форсункам второго, третьего и четвертого цилиндров. У исправных форсунок сопротивление должно быть 13 Ом.
Выполняя следующую операцию, не подавайте на выводы колодки напряжение больше 12 В и после выполнения проверки не оставляйте выводы под напряжением, так как это может привести к перегоранию обмоток форсунок.
С помощью двух проводов напрямую от аккумуляторной батареи кратковременно подаем на выводы колодки (2) напряжение 12 В – вывод Ε соединяем с положительной выводом аккумуляторной батареи, а выводы В, С, G и F последовательно с отрицательным выводом батареи. У исправной форсунки должен быть слышен характерный щелчок при открывании клапана.
Неисправные форсунки заменяем.

Поиск неисправностей

Поиск любой неисправности проводки всегда начинается с контактов.

Чтобы проверить состояние контактов, необходимо тщательно проинспектировать провода, входящие в жгут системы. Делается это разными методами. А именно:

Проверка визуальной целостности;
Проверка прибором сопротивлений;
Инспекция надежности, целостности контактов и пр.

Особое внимание уделите высоковольным проводам. На них ложится большая ответственность для обеспечения работоспособности всего энергозависимого оборудования. Но при этом находятся они в достаточно неблагоприятной среде

Вот почему частой причиной отказа того или иного устройства становится проблема с проводкой

Но при этом находятся они в достаточно неблагоприятной среде. Вот почему частой причиной отказа того или иного устройства становится проблема с проводкой.

Есть несколько основных признаков неисправности в высоковольтных проводах:

При работе радио слышны шумы, которых ранее не было;
При движении автомобиль периодически дергается;
Повышаются показатели расхода топлива;
Двигатель начинает захлебываться при небольших оборотах;
Токсичность выхлопа существенно повышается.

Меры профилактики

Если вы заметили или заподозрили, что с электропроводкой возникли какие-то проблемы, воспользуйтесь мультиметром для проверки сопротивлений высоковольтников. Делается это следующим образом:

Черный провод вставляется в левое отверстие;
Красный провод устанавливается посередине;
Мультиметр включается в положение синей двадцатки;
Щупы между собой замыкаются;
Если мультиметр показывает, что сопротивление нулевое, тогда с высоковольтниками все хорошо;
Если стрелка указывает на 1, тогда сопротивление является выше нормы. Это говорит о том, что поврежденный провод подлежит обязательно замене.

Полезный мультиметр

Золотые правила

Есть два основных правила, связанных с проверкой и заменой высоковольтных проводов электросхемы вашего ВАЗ 2110. Обязательно опирайтесь на них.

Разные провода могут показывать разное сопротивление. Это обусловлено разницей в длине

Потому берите во внимание подсказки из руководства по эксплуатации, где указаны нормальные показатели сопротивления того или иного высоковольтника.
Под капотом всегда наблюдается агрессивная среда, которая может привести к выходу из строя одного из высоковольтников. Но если повышенное сопротивление выдает один провод, менять все равно нужно все. Поскольку со временем остальные тоже дадут сбой, если один из них уже пострадал.

Поскольку со временем остальные тоже дадут сбой, если один из них уже пострадал.

Прежде чем пытаться своими руками поменять или починить проводку, обязательно отключите минусовую клемму от аккумулятора

Невероятно важное правило, о котором никогда нельзя забывать

Загрузка …

Принцип работы форсунки дизельного двигателя

Опишем конструкцию детали на примере примитивной механической форсунки с 1 пружиной. В боковой части расположен канал, обеспечивающий непрерывную подачу солярки. Внутри камеры форсунки имеется подвижный барьер с пружиной и иглой, который опускается при росте давления. Игла поднимается, освобождая путь топлива к распылителю.

Дополнительно можно отметить более продвинутые типы форсунок:

Пьезоэлектрические: толкатель пружины опускается под воздействием пьезоэлемента. Такая технология обеспечивает высокую интенсивность открытия распылителя: достигается экономия топлива, при этом ДДВС работает более ровно.
Электрогидравлические: в конструкции имеются впускной и сливной дроссели, а также электромеханический клапан. Режим работы компонентов регулируется блоком управления двигателя.
Насос-форсунки: применяются в моторах, в которых отсутствует топливный насос высокого давления. Горючее подаётся непосредственно форсунки. Внутри таких устройств распыления имеется собственная плунжерная пара, которая генерирует необходимое для впрыска давление.

Вследствие чрезмерных нагрузок форсунка может выйти из строя из-за нарушения режима эксплуатации мотора. Производителями заявляется ресурс деталей до 200 000 км, но в силу негативных эксплуатационных факторов износ деталей проявляется гораздо раньше.

Топливная система инжектора. Устройство

Устройство

Электробензонасос

Электробензонасос конструктивно входит в модуль электробензонасоса, устанавливаемого на инжекторных автомобилях внутри топливного бака. Модуль включает в себя сам насос, датчик указателя уровня топлива, фильтр и завихритель для отделения пузырьков пара. Электробензонасос нагнетает топливо из топливного бака в подающий топливопровод. На инжекторных автомобилях применяется модуль погружного типа, то есть располагается непосредственно в топливном баке и охлаждается за счет бензина. Создаваемое насосом давление топлива значительно больше требуемого для нормальной работы двигателя на любых режимах.

Топливный фильтр

Система топливоподачи предназначена для точной регулировки количества поступающего в двигатель топлива. Грязь в топливе может привести к неустойчивой работе форсунок и регулятора давления, быстрому их износу. Поэтому к чистоте топлива предъявляются особые требования.

В системе топливоподачи предусмотрен фильтр. Основу топливного фильтра составляет бумажный элемент с пористостью около 10 мкм. Интервал замены фильтра зависит от объема фильтра и степени загрязнения топлива.

Топливопроводы

Различают прямой и обратный топливопроводы. Прямой предназначен для топлива, поступающего из модуля электробензонасоса в топливную рампу. Обратный доставляет избыток топлива после регулятора давления обратно в бак.

Топливная рампа

Топливная рампа инжекторного двигателя Топливо заполняет топливную рампу и равномерно распределяется на все форсунки. На топливной рампе кроме форсунок располагаются регулятор давления топлива и штуцер контроля давления в топливной системе. Размеры и конструктивное исполнение рампы устраняют локальные пульсации давления топлива вследствие резонансов при работе форсунок.

Регулятор давления топлива

Количество впрыскиваемого топлива должно зависеть только от длительности впрыска — времени открытого состояния форсунки. Поэтому разница между давлением топлива в топливной рампе и давлением во впускной трубе (перепад давления на форсунках) должна оставаться постоянной. Для этого служит регулятор давления топлива. Он пропускает обратно в бак излишки топлива.

Электромагнитная форсунка

В спокойном состоянии спиральная пружина прижимает клапанную иглу к уплотнительному седлу распылителя и закрывает выходное топливное отверстие. При прохождении электрического тока сердечник с клапанной иглой поднимается (на 60—100 мкм), и топливо впрыскивается через калиброванное отверстие. В зависимости от способа впрыска, частоты вращения и нагрузки двигателя время включения составляет 1,5—18 мс. Зависимость количества прошедшего через форсунку топлива от времени открытия при постоянной разности давлений — важнейший показатель работы форсунки.

Не стоит менять форсунки на своем автомобиле на дорогие от иномарки. Как правило, хороших результатов это не дает, более действенный метод это очистка форсунок. Из вышесказанного видим, что форсунка — очень важный компонент системы впрыска. Поэтому она требует к себе большого внимания.

Как работает

Для нормальной работы двигателя необходимо обеспечить поступление в камеру сгорания двигателя топливовоздушной смеси оптимального состава. Смесь приготавливается во впускной трубе при смешивании воздуха и топлива. Контроллер подает на форсунку управляющий импульс, который открывает нормально закрытый клапан форсунки, и топливо под давлением распыляется во впускную трубу перед клапаном.

Поскольку перепад давления топлива поддерживается постоянным, количество подаваемого топлива пропорционально времени, в течение которого форсунки находятся в открытом состоянии. Контроллер поддерживает оптимальное соотношение топливовоздушной смеси путем изменения длительности импульсов. Увеличение длительности импульса впрыска приводит к увеличению количества подаваемого топлива — обогащению смеси. Уменьшение длительности импульса впрыска приводит к уменьшению количества подаваемого топлива, то есть к обеднению.

ВАЗ 2110 — модификации

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация «десятки» с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI — самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина — 4950 мм, ширина — 1700 мм, высота — 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации «Гран-Люкс» включает:

Электростеклоподъемники;
Блокировка замков дверей;
Блокировка замка багажника;
Обивка сидений из бархата;
Иммобилайзер;
Передние сиденья с обогревом;
Вентилируемые 14-дюймовые тормозные диски;
Спойлер задка с дополнительным стоп-сигналом;
Противотуманные фары.

Схема проводки ВАЗ-2109 карбюратор

Головная фара.
Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
Концевой переключатель для питания лампы освещения моторного отсека.
Клаксон.
Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
Генератор переменного тока.
Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
Клапан подачи жидкости на стекло пятой двери.
Клапан подачи жидкости на переднее стекло.
Свечи системы зажигания.
Датчик Холла, служащий для распределения импульсов зажигания.
Катушка.
Концевой выключатель огней включенной передачи заднего хода.
Измеритель температуры жидкости в системе охлаждения.
Стартер.
Аккумуляторная батарея.
Датчик, замеряющий уровень жидкости в усилителе тормозов.
Коммутатор, управляющий системой зажигания.
Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
Блок контактов включения стартера.
Концевой переключатель на карбюраторе.
Клапан экономайзера.
Датчик, сигнализирующий об аварийном снижении давления масла.
Привод насоса омывателя.
Двигатель крыльчатки вентилятора системы вентиляции и отопления.
Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
Переключатель скоростей.
Привод очистителя ветрового стекла.
Прикуриватель.
Система подсветки рычажков регулировки параметров работы отопителя.
Розетка для дополнительного оборудования.
Лампа вспомогательного освещения моторного отсека.
Система подсветки перчаточного ящика на панели приборов.
Монтажный блок реле и плавких вставок.
Переключатель освещения панели приборов.
Концевик лампы стояночного тормоза.
Концевик ламп торможения.
Блок рычагов подрулевого переключателя.
Переключатель ламп наружного света.
Переключатель аварийной сигнализации.
Включение задней противотуманной фары.
Биметаллический предохранитель противотуманной фары.
Переключатель обогрева стекла на пятой двери.
Повторители поворотов на передних крыльях.
Центральный плафон салонной подсветки.
Индивидуальный плафон подсветки.
Переключатели работы подсветки на средних стойках.
Коммутационный блок зажигания.
Замок зажигания.
Комбинация приборов «низкого» типа.
Концевик «подсоса» на карбюраторе.
Задние фонари.
Измеритель уровня топлива в баке.
Обогрев стекла.
Привод заднего дворника.
Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Схема Подключения Инжектора Ваз 2110

Датчики связаны напрямую с блоком, который является вычислительным модулем. Электросхема ВАЗ включает герметичный бак.

На карбюраторных и инжекторных двигателях обязательно нужно уделять внимание проводам, передающим высокое напряжение к свечам зажигания. На ВАЗ инжектор 8 клапанов электросхема имеет именно такие особенности

ВАЗ 21099 Полная замена электропроводки. Как праздновали день кузовщика

На ВАЗ инжектор 8 клапанов электросхема имеет именно такие особенности. ВАЗ 21099 Полная замена электропроводки. Как праздновали день кузовщика.

Реле контроля исправности ламп стоп-сигнала и габаритного света.

Только спустя некоторое время появились более современные инжекторные версии. Они необходимы для питания системы датчиков, электробензонасоса, бортового компьютера и прочих компонентов.

Блок индикации бортовой системы контроля. Может отличаться только лишь модификация стартера.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. Комбинация приборов.

Как подключить моторную проводку от мозгов

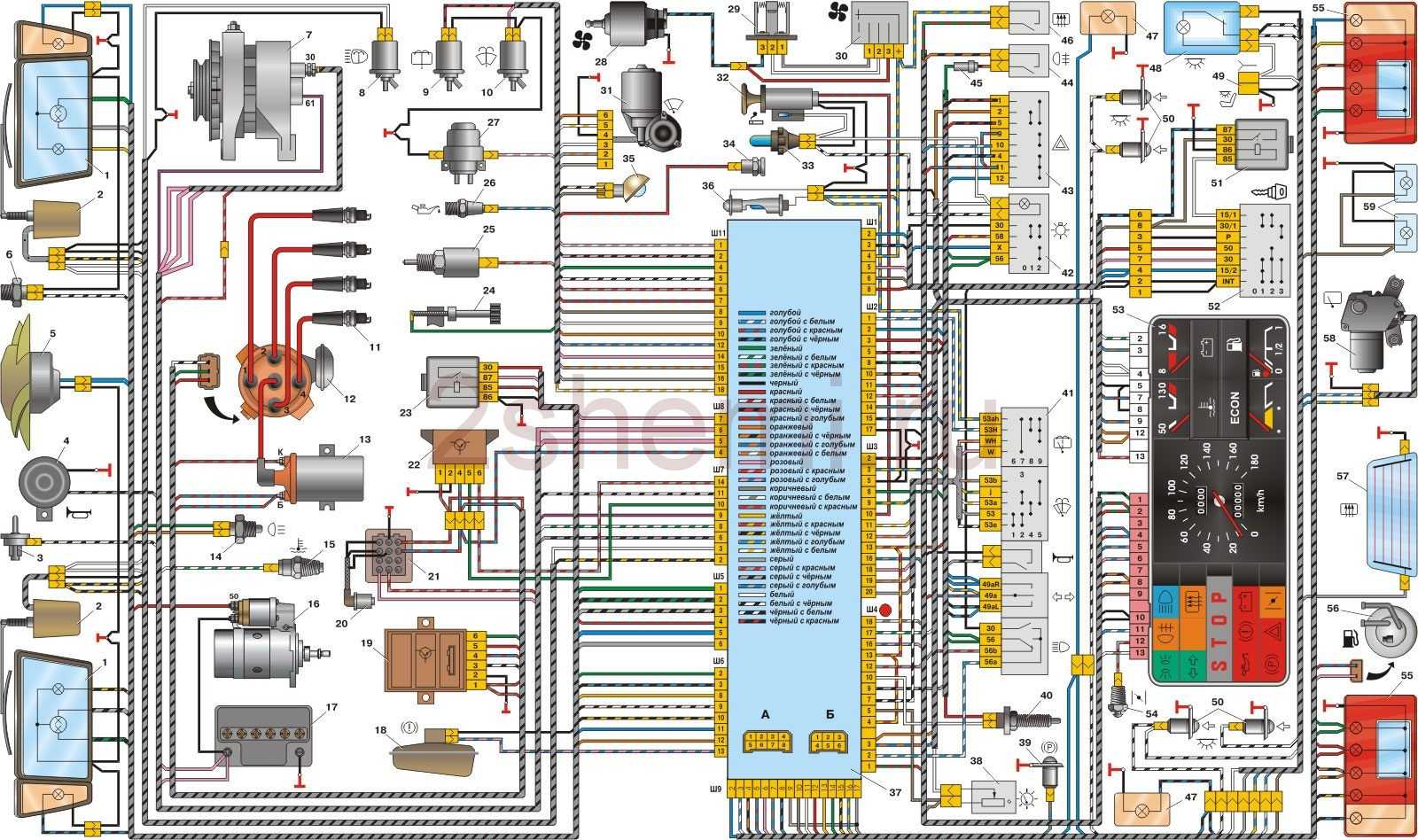

Схема ВАЗ 2110 инжектор 8 клапанов

1 – блок-фара 2 – датчики износа колодок передних тормозов 3 – звуковой сигнал 4 – вентилятор системы охлаждения 5 – выключатель света заднего хода 6 – аккумуляторная батарея 7 – генератор 8 – датчик контрольной лампы давления масла 9 – датчик уровня масла 10 – свечи зажигания 11 – форсунки 12 – регулятор холостого хода 13 – колодки электронного блока управления 14 – датчик положения дроссельной заслонки 15 – датчик положения коленчатого вала 16 – модуль зажигания 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов) 18 – стартер 19 – колодка диагностики 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем) 21 – датчик скорости 22 – реле включения бензонасоса 23, 35, 39 – плавкие предохранители 24 – электробензонасос 25 – микромоторедуктор привода заслонки отопителя 26 – клапан рециркуляции 27 – вентилятор отопителя 28 – насос омывателя ветрового стекла 29 – датчик уровня омывающей жидкости 30 – датчик уровня тормозной жидкости 31 – датчик уровня охлаждающей жидкости 32 – моторедуктор стеклоочистителя

33 – дополнительный резистор вентилятора отопителя 34 – реле включения питания системы впрыска 36 – клапан продувки адсорбера 37 – датчик массового расхода воздуха 38 – реле включения вентилятора системы охлаждения 40 – переключатель наружного освещения 41 – датчик детонации ВАЗ-2110 инжектор 42 – датчик концентрации кислорода (подогреваемый лямбда-зонд) 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается) 43 – контрольная лампа противотуманного света 44 – контрольная лампа обогрева заднего стекла 45 – выключатель противотуманного света 46 – выключатель обогрева заднего стекла 47 – комбинация приборов 48 – монтажный блок 49 – датчик уровня топлива 50 – выключатель зажигания 51 – регулятор яркости подсветки приборов 52 – подрулевой переключатель 53 – лампа подсветки рычагов управления отопителем 54 – выключатель аварийной сигнализации 55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции 57 – блок индикации бортовой системы контроля 58 – боковые указатели поворота 59 – датчик температуры для системы отопления 60 – плафон освещения салона 61 – передний плафон освещения салона 62 – розетка для переносной лампы 63 – электронные часы 64 – выключатели в стойках передних дверей 65 – выключатели в стойках задних дверей 66 – лампа освещения вещевого ящика 67 – выключатель освещения вещевого ящика 68 – прикуриватель 69 – лампа освещения пепельницы 70 – выключатель стоп-сигнала 71 – элемент обогрева заднего стекла 72 – наружные задние фонари 73 – внутренние задние фонари 74 – лампы освещения номерного знака 75 – лампа освещения багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Определение поломки на слух

Большинство опытных водителей могут попробовать определить работу форсунок даже на слух. Новичкам не рекомендуется пользоваться подобным методом в силу отсутствия опыта.

Чтобы попробовать диагностировать форсунки на слух, не снимая с двигателя, потребуется, в идеале, стетоскоп, или небольшая тонкая доска. Одну сторону дощечки необходимо плотно прижать к обследуемой ТФ, ухом прикладываемся к другой стороне.

При исправной работе, форсунка не издает никаких сторонних звуков, не выделяет вибрации, а исключительно четко генерирует ритмичные щелчки. В случае если доносятся неравномерные шумы или стуки, то можно сделать вывод, что форсунка засорена. Степень повреждения определяется громкостью и частотой нехарактерного шума.

Алгоритм поиска

Начинать нужно с простого – определить, подается ли электрический импульс на свечи зажигания:

Снимаем наконечник с первой свечи;
Оголяем его контакт;
Подносим к металлической части (можно к блоку цилиндров) на расстояние в 4-5 мм;
Запускаем на пару секунд стартер;
Смотрим – есть ли искра.

Совет: в такой способ мы разделяем поиски неисправности. Если искра на свечи подается – то вряд ли все 4 вышли из строя. А значит, проблему отказа следует искать в системе питания.

Если искры нет, то продолжаем поиски неисправности системы зажигания.

Для этого проводим проверку «на искру»:

Извлекаем из крышки трамблера (распределителя зажигания) центральный провод, идущий от катушки;
Снова подносим его к металлической детали двигателя;
Запускаем стартер и следим – не проскочит ли электрический разряд.

Совет: Если искры нет, то дальнейшие поиски неисправности следует осуществлять с помощью диагностических средств. Причем, подобные устройства должны быть у каждого владельца, осуществляющего самостоятельное обслуживание автомобиля. Тем более, что цена на них невысока.

Простейшие, но эффективные приборы давно выпускаются для автомобилистов. С их помощью можно диагностировать достаточно большой контингент автомобилей отечественного автопрома:

Семейство автомобилей ВАЗ (модели 2108, 2109, 2110), имеющих одинаковые разъемы электронных коммутаторов;
Автомобили украинского происхождения (Таврия и ЗАЗ);
Автомобили ОКА и т.п.

Конечно, с их помощью нельзя определить, нужна ли замена подкапотной проводки ВАЗ 2109, но обнаружить отказавший электронный блок или электрическую цепь они в состоянии. В их функции входит:

Проверка работоспособности катушки зажигания;
Проверка датчика Холла;
Проверка работы замка зажигания и контактной группы;
Проверка реле зажигания.

Достаточно подключить прибор МД-1 вместо штатного коммутатора и включить зажигание (не заводя мотор). С помощью встроенных в корпус светодиодных ламп мы увидим:

Реле зажигания и замок исправны, если загорается светодиод «П»;
Первичная обмотка в рабочем состоянии, если загорается светодиод «К»;
На 1-2 секунды включаем стартер и следим за светодиодом «Д» – если начинает моргать, значит датчик Холла работоспособен.

Выводы: знание особенностей работы систем автомобиля ВАЗ-2109, и простейшие диагностические приборы помогут вам быстро найти проблему отказа и также быстро ее ликвидировать.

голоса

Рейтинг статьи

Проверка исправности форсунок ваз 2114

Пред чисткой форсунок нужно проверить их работоспособность, для этого существует несколько методов:

На заведённом двигателе потрогать форсунки руками, они должны вибрировать, но не от работы двс, а сами по себе. Но это говорит только о их факте открытия и закрытия, о качестве их работы этим методом ничего сказать нельзя.
Проверить факт работы можно также откручивая на работающем моторе колпачковые гайки. При этом обороты двигателя должны снижаться, если этого не происходит, значит форсунка не работает.
Качество работы форсунок можно проверить самому только сняв их с двигателя. Итак, после снятия нужно подключить ее контакты через кнопку к аккумулятору, а ко входу подвести какою-нибудь жидкость под давлением (подойдет карбклинер в баллончике). При нажатии на кнопку форсунка должна открываться и равномерно распылять жидкость, именно распылять, а не просто брызгать. Если этого не происходит, то возможно форсунка засорена, либо не хватает давления жидкости на входе. При ненажатой кнопке форсунка не должна протекать. Этот метод так же не говорит о количестве отложений на форсунке и сохранности ее производительности, хотя можно прибегнуть к замеру объема выпрыснутой жидкости, но результат все равно будет недостаточно точным.
Доверить проверку профессионалам на специальном стенде, где проверят форсунку станут по всем параметрам.

Общие принципы функционирования электрооборудования на автомобилях семейства ВАЗ-2110

Основные принципы работы электрической проводки на ВАЗ 2110 с карбюраторным и инжекторным двигателями:

Все электрооборудование и приборы, питающиеся от напряжения, основаны на однопроводном соединении. Специалисты концерна ВАЗ при разработке схемы бортовой сети продумали, чтобы электроцепи определенной расцветки отвечали за конкретные опции. Поэтому определенные приборы соединяются посредством электролиний определенных цветов. Благодаря этому владелец машины может сам разобраться в схеме электросети, что позволит самостоятельно выполнять ремонт.
Отрицательный контакт любого электроприбора на ВАЗ 2110 является массой. Он подключается к кузову транспортного средства.
Положительный контакт от АКБ на ВАЗ всегда имеет красную расцветку. Поэтому при выполнении ремонта не рекомендуется менять цвет электроцепи.
Каждая электросистема, подключенная к бортовой сети, обладает отдельным жгутом с электроцепями.
«Десятка» устроена таким образом, что при активации АКБ на все электроприборы и оборудование подается напряжение. Поэтому при выполнении ремонта электропроводки от аккумулятора надо обязательно отключать отрицательную клемму.
Часть автомобилей ВАЗ 2110 оснащаются . Такой тип системы стал использоваться для обеспечения более качественной искры, по сравнению с контактным вариантом. Хорошая искра нужна для обеспечения эффективного сгорания горючей смеси. Для качественной работы бесконтактной системы зажигания требуются .

Модуль зажигания ВАЗ 2114

Модуль зажигания – важное и ответственное устройство в системе зажигания 2114. В случае его выхода из строя или нестабильности проявляются следующие симптомы:

нестабильные холостые обороты;
провалы при изменении оборотов двигателя;
второй и третий или первый и четвертый цилиндры могут не работать попарно.

Если иногда первые три признака можно отнести к неправильной настройке зажигания, связанный с этим сбой в работе цилиндров говорит только о выходе из строя катушки.

Принцип работы модуля зажигания и его задачи такие же, как и у катушки зажигания, только модуль по-прежнему распределяет ток высокого напряжения между цилиндрами. Подаёт искры попарно на 1/4 и 2/3 цилиндры. В более тонко организованных системах зажигания каждый цилиндр имеет свою катушку, но модуль 2114 также способен подавать искры в цилиндры в порядке их работы – 1-3-4-2

При работе с модулем зажигания важно не перепутать провода

Требуемый цилиндр нанесен на корпус модуля, поэтому если вы обратите внимание, то ошибка исключена

Модуль зажигания не подлежит сбросу, поэтому необходимо с особой тщательностью проверять его работоспособность. Если устройство показывает признаки неисправности, компьютер выдает соответствующие коды ошибок: P0351 указывает, что катушки первого и четвертого цилиндров не работают, а P0352 указывает, что катушки двух оставшихся цилиндров не работают. Вы также можете проверить сопротивление катушек для страховки. Если они сработают, то на входе парных цилиндров (1-4 или 3-2) омметр покажет 5,4 кОм. В противном случае форма достигла своей цели. Новое устройство стоит около 1000 рублей.

Мы коснулись лишь некоторых неисправностей системы электропроводки ВАЗ 2114. В остальном разобраться в ней поможет приведенная выше схема и интуиция, без которой невозможен любой ремонт.
