Причины неисправностей свечей накаливания для дизельного двигателя

Как устроены свечи накаливания для дизеля и как это всё работает?

Как устроены свечи накаливания для дизеля? Если совсем упростить вопрос, то это самые обычные спирали из тугоплавкого металла, которые нагреваются, когда по ним бежит электрический ток.

Кстати, в плане тока эти элементы очень прожорливы – некоторые экземпляры потребляют до 16 Ампер и это только один, а их в моторе, столько, сколько и цилиндров.

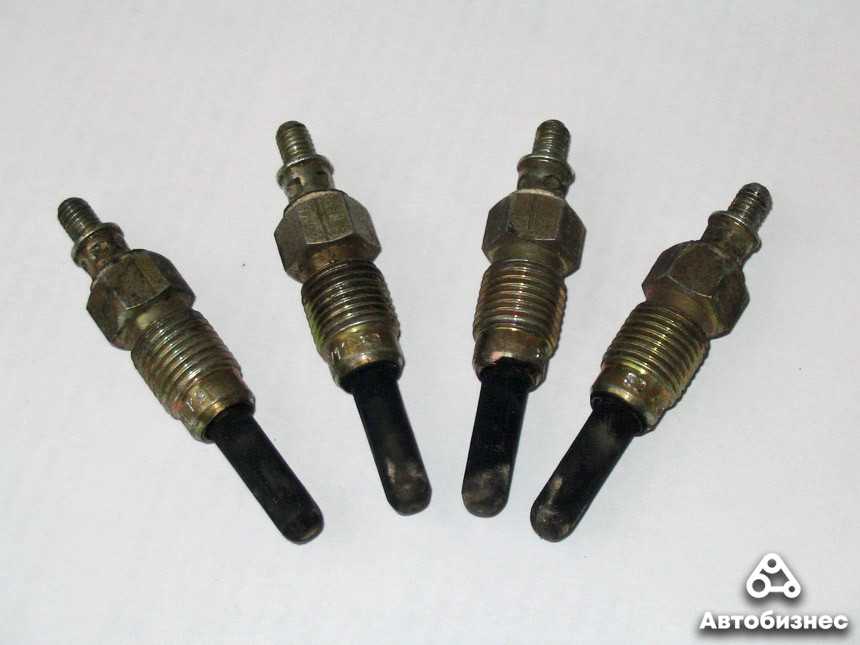

Конструкция свечи накаливания

Конструктив свечи зависит во многом от фантазии автопроизводителей. Как правило, у любой свечи есть:

• наконечник с нагревательным элементом;
• корпус со всем необходимым для крепления в двигателе;
• контактный вывод;
• встроенные датчики (бывают не всегда).

Ключевым элементом выступает наконечник, скрывающий в своих недрах спираль. К слову, современные свечи могут иметь несколько спиралей, одна из которых выступает в роли регулятора температуры – её сопротивление повышается с ростом градусов и таким образом ток через нагревательную спираль уменьшается. Благодаря такой нехитрой схеме обеспечивается стабильный температурный режим.

Работа свечи накаливания

Разогревать воздух внутри камер сгорания нам нужно лишь для надёжного старта двигателя, поэтому этот процесс контролируется при помощи блока управления свечами накаливания.

Внутри него электроника, отслеживающая различные параметры, например температуру за бортом, топлива и т.д., которая вычисляет необходимое время работы.

В упрощённом виде алгоритм действия системы следующий: когда Вы повернули ключ в , включив электрику, на панели приборов загорается лампочка, сигнализирующая о включении свечей, пока она светится, включать стартер ещё рано – мотор холодный. После того, как электроника посчитала прогрев достаточным, индикатор гаснет и силовой агрегат должен завестись без каких-либо усилий.

Пуск, прогрев, и поехали… До новых встреч друзья!

Принцип работы

Итак, нагревательный элемент расположен на цилиндрах силового агрегата, там, где случаются завихрения топливной смеси. Когда водитель поворачивает ключ в замке, на свечу подается напряжение и она очень быстро нагревается. Это можно видеть по индикатору на приборной панели.

Для полного запуска свечи должно пройти около 5 секунд.

Затем она полностью раскаляется и прогревает камеры сгорания агрегата, а также воздух, поступающий в них. Но этих секунд хватит лишь на саморазогрев свечи. Чтобы разогреть воздух и холодные детали блока цилиндров, а также его головку, возможностей данной детали недостаточно.

Так, главная функция – подогреть топливо до таких температур, при которых оно сможет беспрепятственно испариться и воспламениться посредством компрессии.

Как проверить свечи накала на дизеле? Есть ответ!

Свечи накала весьма полезное и необходимое для обладателей дизельных двигателей изобретение. Благодаря этим нагревательным приборам, зимний запуск дизеля происходит без каких-либо проблем. Однако, даже это, на первый взгляд, «морозостойкое» изобретение, нередко дает сбой или выходит из строя.

Сегодня в рубрике «Полезные советы» — свечи накаливания. В этой статье вы узнаете, как проверить свечи накала тремя различными способами.

Свечи накала или накаливания, или калильные свечи, кому как удобно, как я уже говорил, весьма важное изобретение. Благодаря этим «чудо-свечам», запуск дизельного мотора зимой происходит без особого труда, так сказать «с полутыка»

Задача свечей довольно банальна и проста — подогрев камеры сгорания для облегчения первого запуска двигателя. Современные свечи накала существенно отличаются от своих «предков». Первые свечи накаливания активировались при каждом запуске двигателя, современные аналоги умеют анализировать температуру окружающей среды и без необходимости (летом например) не включаются. Перед тем как проверить свечи накала, необходимо четко знать принцип работы свечей вашего автомобиля, чтобы не дай Бог, рабочие свечи не «записать» в нерабочие. Как правило, о включении калильных свечей сигнализирует специальный индикатор в виде спирали на панели приборов.

Способы проверки свечей накала1. Проверка свечей накала, используя АКБ.

Данный способ проверки позволяет понять причину неисправности нагревательных элементов. Принцип следующий: каждая свеча накала выкручивается и проверяется отдельно, при этом анализируется ее внешнее техническое состояние, а также работоспособность. К недостаткам можно отнести необходимость выкручивать свечи накаливания, для некоторых моделей авто это довольно большая проблема.

Итак, для проверки вам потребуется аккумулятор и кусок провода длинной полметра.

Берем свечу накала, переворачиваем ее нагревательным элементом вверх, затем центральный электрод свечи подсоединяем к «+» АКБ, а кусок провода подключаем к корпусу свечи и «-» АКБ. Если при этом вы увидели, что свеча довольно быстро и равномерно нагревается более чем наполовину, можно сделать вывод, что калильная свеча в порядке. Если же накал свечи происходит медленно, или нагревается только ее кончик, скорее всего свеча неисправна.

Видео — как проверить свечи накаливания на дизеле

https://youtube.com/watch?v=ixLCDINEwj0

2. Второй способ потребует наличия мультиметра или омметра.

Включаем прибор в положение тестирования сопротивления (омметр). Отсоединяем питание свечи накала. Плюсовой электрод мультиметра подключаем к центральному электроду свечи накала, второй минусовой электрод подсоединяем на корпус свечи. Смотрим, что показывает прибор: если стрелка шевелится и не отклонилась от нулевой отметки ни на одно деление, скорее всего, имеется пробой в нагревательном элементе. Лечится такая поломка заменой свечи накала. Недостатком данного способа проверки является то, что он позволяет обнаружить лишь полностью «мертвую» свечу накаливания, обнаружить слабый накал нагревательного элемента при помощи данного метода обнаружить не удастся.

3. Третий способ — проверка «искры» свечи накала или проверка искрообразования.

Да, да это не опечатка, эти свечи тоже проверяют на искру. Способ старый, но весьма эффективный, т. к. позволяет проверить степень искрообразования свечей накаливания. Для проверки вам необходимо иметь кусок провода (полметра-метр), концы которого будут зачищены с обеих сторон (снять изоляцию 2-3 см с каждой стороны). Демонтируем свечи накала и отключаем питание. После этого подключаем один конец провода к «+» АКБ, а вторым концом быстро проводим касательное движение по центральному электроду свечи накала. Короче, касание должно быть похоже на черкание спичками по спичечной коробке. Во время теста исправный нагревательный элемент должен демонстрировать сильную искру. Если искра слабая — свеча накала слабо нагревается, возможно скоро полностью выйдет из строя. Полностью «мертвая» свеча накала не даст вообще никакой искры. Недостаток данной проверки в том, что на новых автомобилях, «нафаршированных» электроникой, данный метод может вывести из строя ЭБУ. Поэтому, перед тем как проверить свечи накала на искру убедитесь в том, что такой метод не причинит вреда вашему авто.

Видео — как проверить свечи накала «на искру»

https://youtube.com/watch?v=PP4aCPuPg44

Симптомы неисправности свечей накаливания дизельного двигателя:

Запуск двигателя происходит с трудом;

Авто не заводится;

Неровная работа двигателя на холостых оборотах;

Белый дым выхлопа (на холодную, имитация богатой смеси).

Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.

Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.

Причины неисправности свечей накаливания дизельного двигателя:

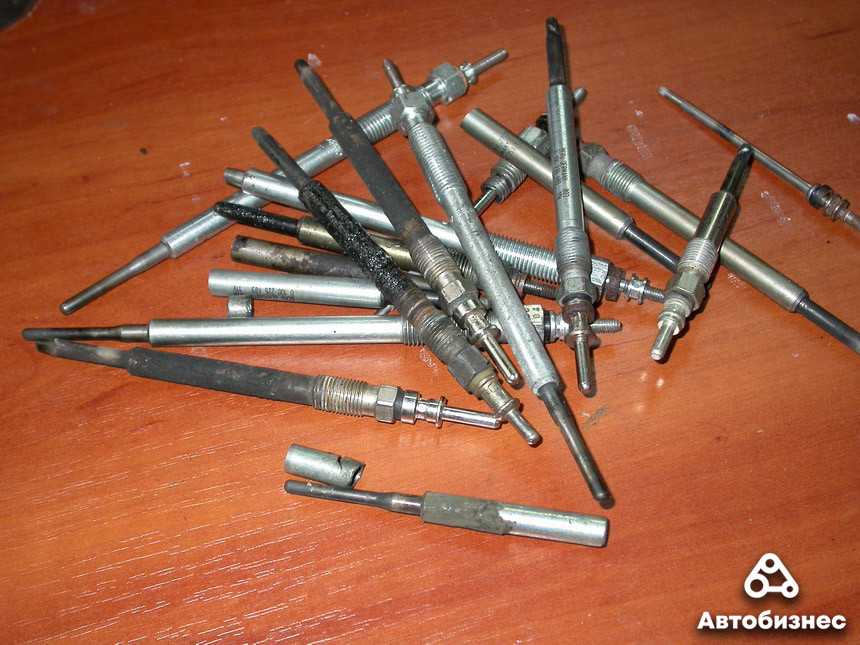

Выработка ресурса;

Низкое качество;

Плохое топливо или любые другие проблемы с топливной системой;

Проблемы в электропроводке или блоке управления.

Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.

Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.

В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.

Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.

Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.

Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?

1. Обязательная диагностика перед осенне-зимним периодом.
2. Покупайте только качественные свечи.

Способы проверки свечей накаливания на дизельном двигателе.

Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.

1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.

Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.

2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.

Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя

Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала

Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.

Периодичность замены свечей накала на дизельном двигателе.

Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.

Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!

Все вопросы по тел. +7(912) 615 51 15

Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .

Цены на техническое обслуживание

Пожалуйста, без «лома»

Не будем вдаваться в подробности, как это делается, каким бы увлекательным ни казался такой рассказ желающим самостоятельно выяснить, в каком состоянии свечи накаливания в их автомобиле.

Не будем углубляться и в вопросы замены свечей своими руками, несмотря на то что эта нехитрая на вид процедура может запросто превратиться в захватывающий триллер, если окажется, что старые свечи не желают выкручиваться, а после приложения силы и вовсе обламываются.

Скажем лишь, что, если доведется столкнуться со свечой, не поддающейся выкручиванию, метод «против лома нет приема» применять противопоказано. Специалисты СТО, которые знают, чем это обычно заканчивается, рекомендуют не жалеть WD40, выкручивать свечу на хорошо прогретом двигателе, поворачивая ее вперед-назад. Не получается — дать мотору остыть, не жалеть WD40, снова прогреть мотор, опять крутить свечу туда-обратно — и так до бесконечности. Иногда помогает.

А если это не поможет либо свеча разрушилась, в результате чего одна ее часть все-таки осталась в головке цилиндров? Чтобы не усугубить ситуацию, которая усложнит дальнейшие действия по извлечению свечи или ее обломка, лучше обратить к специалистам, имеющим инструмент и приспособления, предназначенные для этой работы. Мастера есть, их нужно только найти.

Рассматривать вопросы демонтажа, а также последующей установки новой свечи — значит бежать далеко впереди паровоза, ведь, чтобы заменить свечу, для начала надо купить ей замену. А свечи бывают разные по типу — для предкамерных и вихрекамерных дизелей, для моторов с непосредственным впрыском — и отличаются мощностью и временем нагрева до рабочей температуры.

Поэтому замена должна быть адекватной. В противном случае свечи будут разогреваться лишь частично или вообще не станут работать.

Точную информацию, какие свечи используются в конкретном двигателе, следует искать в инструкции по обслуживанию и ремонту, в каталогах взаимозаменяемости свечей производства разных компаний. При отсутствии данных образцом может служить свеча, которой ищется замена.

Хотя при неисправности одной свечи менять все свечи в двигателе комплектом необязательно, желательно все-таки на покупке не экономить. Если в результате длительной эксплуатации комплекта свечей накаливания из строя выходит одна из них, это можно считать сигналом, что ресурс остальных, скорее всего, почти исчерпан, долго они не прослужат, а значит, придется снова лезть в мотор.

В какую сумму в рублях обойдется покупка свечей накаливания отдельных марок для некоторых распространенных автомобилей, можно узнать из таблицы. В ней также приведен диапазон цен от минимума до максимума среди свечей, найденных в предложениях о продаже.

голоса

Рейтинг статьи

Как заменить свечи накала двигателя

При замене свечей неминуемо столкновение с проблемой закисания резьбы их крепления в головке. Непрерывное уменьшение геометрических размеров привело к снижению прочности корпуса из-за малого диаметра резьбовой части. Ни в коем случае не стоит сразу применять силу при попытке открутить неисправную деталь.

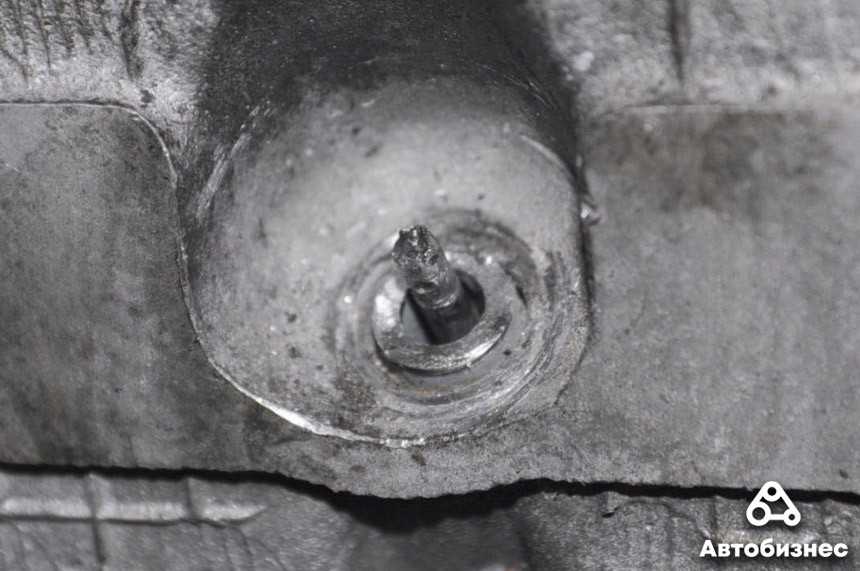

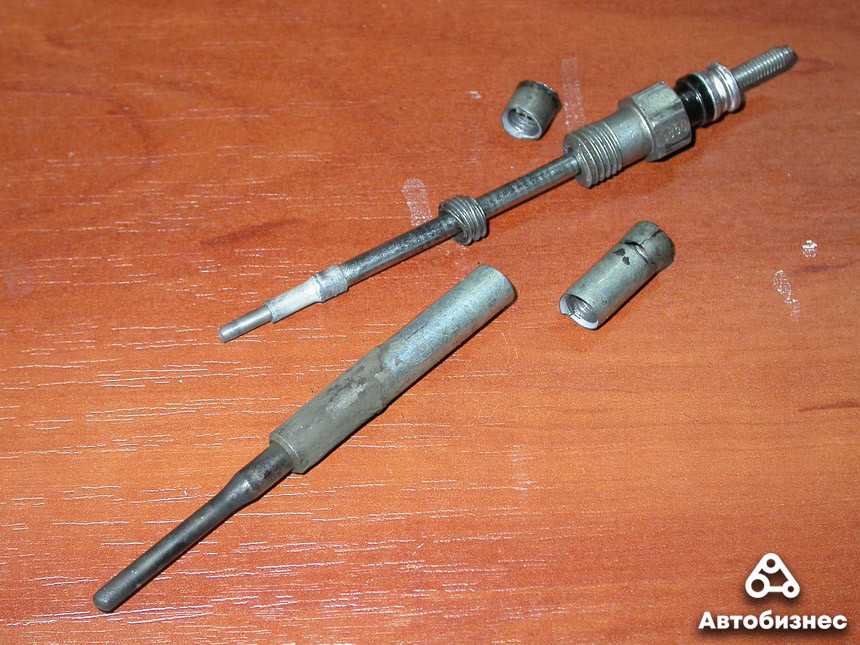

Если она переломится, а часть её останется в двигателе, то извлечь её оттуда очень непросто, придётся серьёзно платить за услуги специализированного сервиса. Поэтому лучше сразу туда и обращаться по поводу замены.

Если всё же деталь удалось демонтировать, а сделать это возможно путём последовательного ослабления затяжки аккуратным обстукиванием граней, отмачиванием резьбы проникающими составами и дозированным многократным приложением усилия, то устанавливать новую надо после полной очистки резьбового гнезда с затяжкой только динамометрическим ключом на заданный момент. Чрезмерный натяг и нерегулярные замены – источник всех проблем.

Где применяется свеча накаливания: её конструкция и принцип работы

Свеча накаливания – это особый элемент дизельного двигателя, предназначенный для доведения впрыскиваемого топлива до нужной температуры при запуске двигателя. Кроме того, они используются в системе предпускового прогрева двигателя в карбюраторных двигателях и для запуска автономного прогрева салона автомобиля.

По принципу работы они полностью отличаются от свечей зажигания, так как не создают искру при работе, а доведение топлива до необходимой температуры обеспечивается благодаря нагреву реле калильных свечей.

Так как возгорание дизельного топлива осуществляется за счет обеспечения определенного давления, свечи накаливания являются частью предпускового устройства. Фактически, их работа ограничивается холодным пуском дизеля при температуре ниже 5°С. Как следствие, многие современные типы двигателей без предкамер, вовсе обходятся без данной детали.

Еще один метод избавиться от установки свечей широко используется фирмой Cummins . В свои дизели они встраивают специальные нагревательные решетки. Тем не менее, применение этих деталей навряд ли будет ограничено в ближайшее время, как так в будущем планируется все больше водить моторы с низким уровнем сжатия, а их холодный запуск без специальных средств практически невозможен.

Где устанавливаются эти свечи

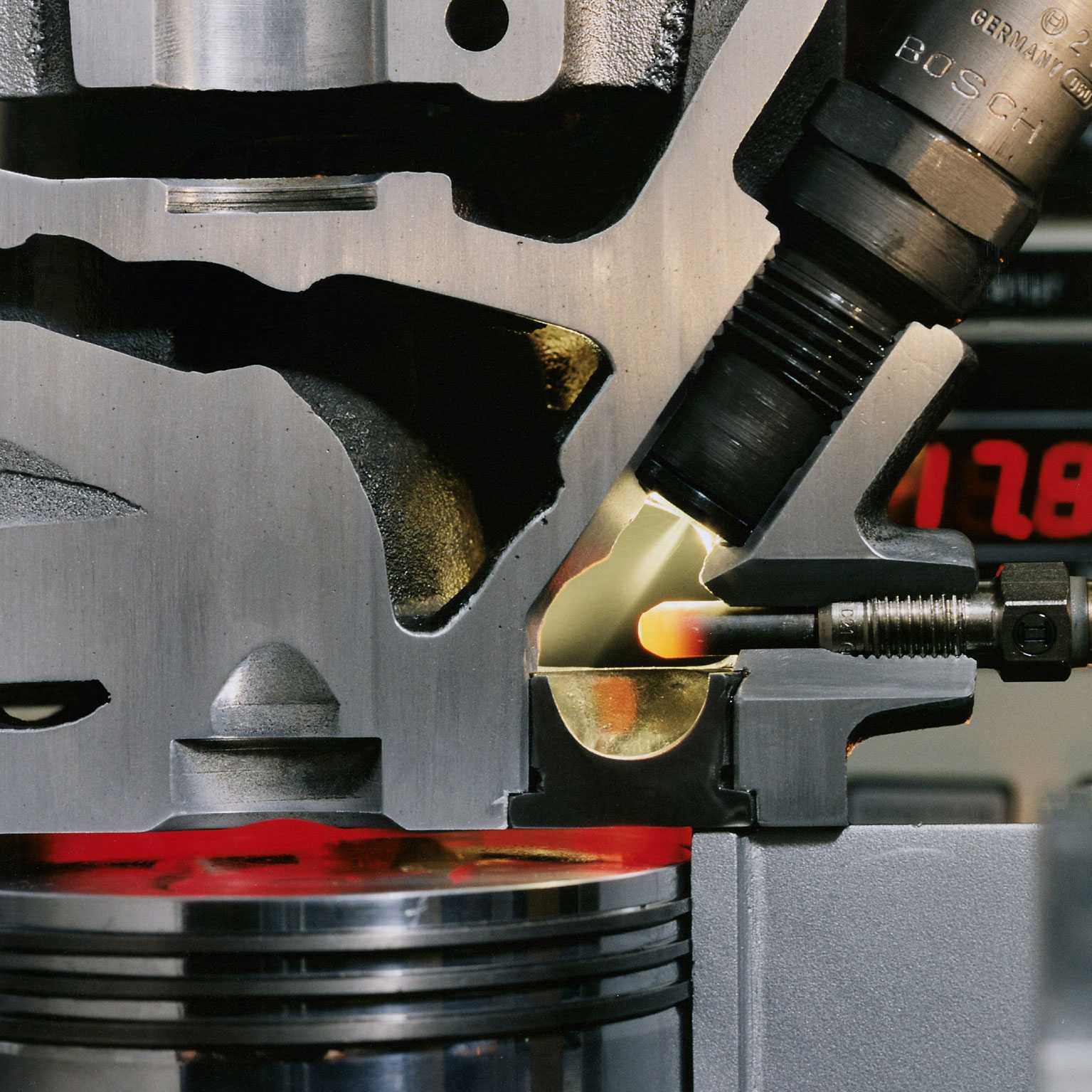

Места установки свечей накаливания напрямую зависят от конструкции конкретного двигателя.

При раздельной камере сгорания они располагаются в вихревой камере или форкамере. Если же в дизеле используется нераздельная камера сгорания, то они устанавливаются в ней.

Места установки свечей накаливания

Конструкция свечи накаливания

Конструктивно свеча накаливания является электронагревателем со спиральным реле, погруженным в защитную оболочку. Исходя из материалов, они разделяются на два вида: металлические и керамические.

Устройство свечи накаливания

Кроме того, существуют, так называемые, турбо-свечи. Они имеют другую форму корпуса с коническим наконечником. За счет этого удается сократить утечки. Такие свечи, в основном, используются в гоночных автомобилях.

По конструкции различают свечи накаливания с моноспиралью и двойной спиралью. Первые имеют более простые в изготовлении и устанавливаются на большинстве современных автомобилей. За счет использования лишь одной спирали их легче настроить для саморегулировки и необходимой температуры. Эта конструкция более надежна и устойчива с течением времени.

С другой стороны, свечи накаливания с двойной спиралью позволяют лучше отрегулировать оптимальный баланс температур. Правда для их создания нужно тщательно подойти процессу выбора материалов, так как при неподходящем материале они могут работать нестабильно и разрушаться. Двойная спираль сейчас только вводится в массовое использование в дизелях, но за ней будущее.

Принцип работы

Блок свечей накаливания включается в работу автоматически вместе с поворотом ключа зажигания перед запуском стартера. При этом на панели приборов в салоне загораются специальные индикаторы, сигнализирующие о его работе.

Далее происходит интенсивный нагрев реле свечей накаливания. Их рабочая температура устанавливается за 2-5 секунд. Попутно, свечи немного нагревают воздух, поступающий в камеру сгорания.

Принцип работы свечи накаливания

После установления рабочей температуры, индикаторы в салоне гаснут, но напряжение еще некоторое время подается.

Основная функция свечей накаливания – разогревать дизельное впрыскиваемое топливо во время старта двигателя. При их неисправном состоянии, воспламенение топлива затруднительно и возможно лишь после продолжительного вращения стартера. Фактически, они позволяют запускать дизель в морозную погоду с таким же успехом, как и в жаркую.

Видео:

В современных двигателях свечи накаливания выполняют еще одну важную функцию. На них продолжается подача электричества в течение нескольких минут после успешного запуска для стабилизации работы и обеспечения полного сгорания топлива в камерах.

Таким образом, ограничивается количество вредных выбросов в атмосферу от не полностью прогоревшего дизеля. Кроме того, за счет обеспечения полного сгорания топлива снижается уровень шума при запуске мотора.

Принцип работы и функции свечи накаливания

Варианты установки свечей накаливания Основное предназначение свечи накаливания — это прогрев внутреннего пространства камеры сгорания. А потому для каждого цилиндра устанавливается своя свеча. В отличие от бензиновых двигателей она не генерирует искру, а лишь прогревает воздух для запуска мотора.

В зависимости от конструкции самого дизельного двигателя, эти свечи могут устанавливаться в различных местах:

• в вихревой камере;
• в форкамере (предкамера);
• в камере сгорания.

При включении зажигания от аккумулятора на свечи накаливания поступает напряжение. Это позволяет разогреть воздушное пространство в зоне впрыска топлива до высоких значений температуры 850-1350°С. Когда происходит нагрев, на приборной панели автомобиля загорается индикатор состояния нагревателей (свечей).

Схема подключения свечей накаливания Основными характеристиками свечей накаливания являются следующие параметры:

• скорость нагрева;
• объем нагрева;
• габаритные размеры;
• адаптация к параметрам камеры сгорания.

Читать далее: Таблица давления в шинах на форд фокус 3. Какое давление должно быть в шинах автомобилей Ford? Последствия «неправильного» давления

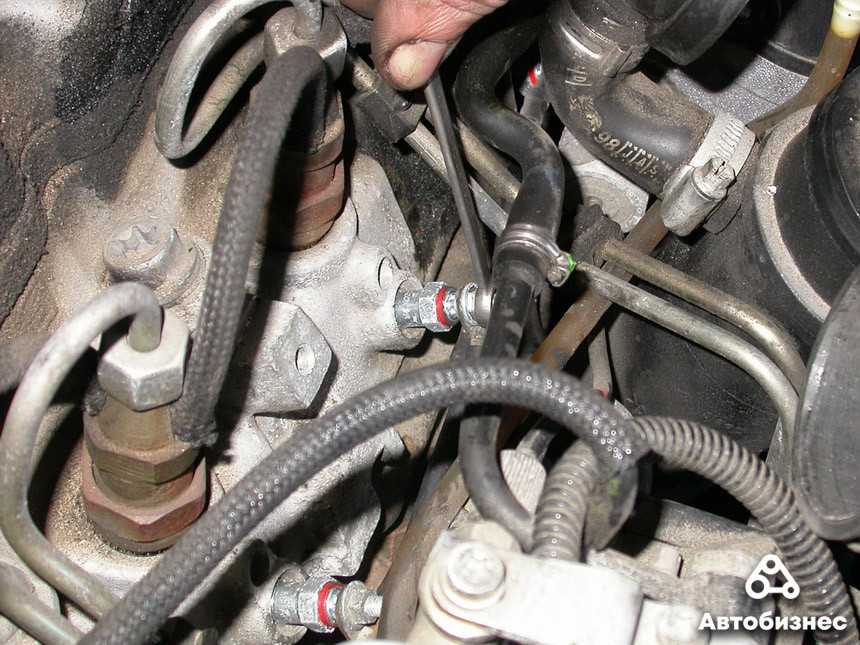

Острая необходимость замены свечей накаливания своими руками может возникнуть в холодное время года, так как свечи повышают температуру внутри цилиндра для эффективного самовоспламенения смеси солярки и сжатого воздуха в момент прогрева ДВС. При выходе из строя более одной свечи дизель зимой уже не заводится. Также калильные свечи влияют на эффективность распыла топлива в цилиндрах.

Для самостоятельной замены необходимо иметь минимальный набор подручного инструмента: гаечный ключ, торцевой ключ-трещетку и отвертку. Полный набор подразумевает наличие перчаток, гаечные и торцевые ключи (которые имеют удлинители и замки-трещотки), развертку и плоскогубцы. Также понадобится немного графитовой и высокотемпературной смазки.

В отдельных источниках рекомендуется менять свечи накаливания дизельного двигателя на прогретом моторе. Это объясняется тем, что резьба в блоке цилиндров может оказаться более хрупкой сравнительно с корпусом свечи. Благодаря температурному расширению свечи на разогретом дизеле должны выкручиваться легче.

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

1. Замер показания сопротивления;
2. Способом прозвона (если поддерживается);
3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

1. Отсоединить питающий провод от свечи накала;
2. Выставить на тестере регулятор в нужное положение;
3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

1. Отключаем от изделия запитывающий провод;
2. Переводим мультиметр в режим амперметра;
3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).
