Реле свечей накаливания

Признаки неисправности свечей накаливания

Существует несколько признаков неисправности данных устройств:

  • двигатель не запускается;
  • диагностика выдает ошибку по нагревателям;
  • лампа-индикатор не загорается или горит постоянно.

Свечи накаливания на некоторых автомобилях диагностируются. Так проще распознать неисправность. К примеру, если на панели значок-индикатор горит постоянно или не загорается вообще — спирали неисправны.

Перед пуском двигателя водитель включает зажигание, а на панели должен загореться значок в виде спирали. Через некоторое время он потухнет, после этого можно запускать мотор. Так индикатор говорит о том, что камера сгорания прогрелась.

Если двигатель после этого не запустился, значит, свечи не включились. Поэтому на дизелях при неудачных попытках зимнего пуска всегда грешат на свечи накала.

Реле свечей накаливания – как проверить его работоспособность? + Видео

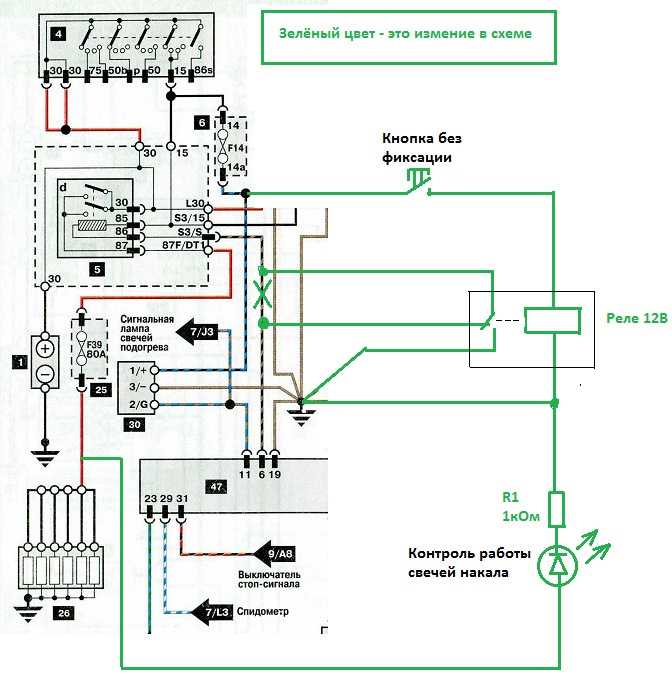

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

Почему иногда нужно проверять свечи накала и их реле?

Свечи накаливания располагаются в камере сгорания. Главная цель этого элемента – подогрев топлива для более четкого и плавного воспламенения и взаимодействия с двигателем. Все они делятся на два типа: с открытым и закрытым нагревательным элементом. По своей сути они являются частью некоторого предпускового устройства двигателя. Особенно важны эти элементы зимой, именно от них зависит, сможет завестись ваш автомобиль или нет.

Сами свечи изготавливаются из самых различных материалов. Схема управления ими учитывает как температуру воздуха, топлива, так и изменение их сопротивления. Определить неисправность этого элемента очень просто: ваш автомобиль, скорее всего, просто не заведется. Автолюбители с большим стажем первым делом, когда не могут завестись, смотрят, в каком состоянии находятся свечи. Причин, по которым они приходят в негодность, хватает.

Как проверить реле свечей накала – приборы и правила работы

Один из главных вопросов – как проверить реле свечей накала? Проверятся работа реле при помощи специального приспособления, который называется тестер. Для того чтобы начать проверку работы реле, отсоединим его. Затем берем тестер и подсоединяем к клемме держателя, а также необходимо подсоединить массу. Если напряжение отсутствует, то необходимо проверить, идет ли напряжение от батареи.

Итак, следующим шагом мы подсоединяем наш тестер к противоположной клемме и массе. После этого нехитрого подключения нам необходимо завести автомобиль. Дальше действуем так же, как и при первом соединении. Если напряжения нет, то проверяем напряжение на батарее. Допустим, что напряжение было, тогда нам надо удостовериться в том, что нормально функционирует провод высокого напряжения. Этот провод подключен к свечам накаливания, и если он работает исправно, необходимо менять реле.

Также без всяческих затруднений его можно проверить с помощью такого прибора, как омметр. Для этого проверяем сопротивление между клеммами под номерами 30 и 87, затем надо подать напряжение на клеммы, которые имеют номер 85 и 86. Если после всех необходимых соединений реле не начало функционировать, а сопротивление между 30-ой и 87-ой клеммой не равно нулю, то вся проблема заключается как раз в реле.

Меняем наполнение реле свечей накаливания

Замена реле – процесс довольно-таки простой и его сможет произвести абсолютно любой человек, даже который первый раз заглянул под капот автомобиля. Необходимо отсоединить реле, как это делалось в описании по проверке, то есть отсоединить все клеммы и аккуратно достать реле наружу. Затем желательно прочистить место, где оно было установлено, а также саму деталь, которую вы уже успешно достали. После того, как вы закончили протирать, медленно выкручиваем свечи из реле. Лучше всего, если вы будете работать в специальных перчатках.

Затем тряпкой убираем лишнюю пыль в отверстиях, где были установлены калильные элементы, и начинаем плавно вкручивать новые уже приобретенные свечи для вашего автомобиля

На этот факт необходимо обратить внимание: для каждых автомобилей используются разные типы и модели

При покупке этих деталей вам необходимо проконсультироваться у продавца. После того, как вы вкрутили свечи, установите реле на место и попробуйте завести мотор. Если ваш автомобиль не захотел заводиться, проверьте, все ли клеммы вы подключили. Если ваш автомобиль не завелся и после проверки, то, скорее всего, проблема была не в свечах.

Способы проверки (диагностика)

Многие владельцы дизельных автомобилей скажут, что слабым звеном в их машине является свечи накаливания. И это не далеко от истины.

Данные изделия действительно часто выходят из строя, при этом поломка могла произойти еще летом, а проявится зимой, тогда, когда авто перестало заводится в холодную погоду.

Прежде чем диагностировать неисправность важно понять по какому принципу работает подогрев дизеля в вашей машине. На данный момент их существует два:. На данный момент их существует два:

На данный момент их существует два:

  1. Включение свечей накаливания при каждом запуске мотора – свойственно для старых дизелей.
  2. Периодическое включение элементов нагрева в зависимости от температуры двигателя и подающегося в систему воздуха.

Также важно понимать, какие виды свечей накала установлены, стержневые или керамические. Если у вас автомобиль соответствует экологическим нормам до Евро 4, то скорее всего в дизельном двигателе стоят стержневые нагревательные элементы. Если Евро 5, 6 — керамические

Если Евро 5, 6 — керамические

Если у вас автомобиль соответствует экологическим нормам до Евро 4, то скорее всего в дизельном двигателе стоят стержневые нагревательные элементы. Если Евро 5, 6 — керамические.

Последние имеют много дополнительных возможностей, основные из них:

  1. Функция промежуточного накаливая, с помощью которой регенерируется сажевый фильтр DPF.
  2. Предварительный и после пусковой нагрев – обеспечивает догорание топлива в холодном моторе.

Для проверки свечей накала, к примеру, на Рено Меган 2 универсал 1.5 86 л.с., Форд Мондео 2 1.8 90 л.с., Форд Транзит 2.2, Рено Лагуна 3 или других автомобилей с дизельными двигателями можно применить несколько способов. При чем подход к проверке будет одинаков вне зависимости от того, сняты они с мотора или стоят на месте.

Способы проверки:

  1. ВИЗУАЛЬНЫМ ОСМОТРОМ. Проверяется целостность и состояние реле и проводки, после снятия – непосредственно изделия;
  2. С ПОМОЩЬЮ ТЕСТЕРА (МУЛЬТИМЕТРА). Проверяется сопротивление обмотки или ее обрыв.
  3. ИСКРООБРАЗОВАНИЕ. На новых дизелях с ЭБУ не применяется, так как последнее может выти из строя.
  4. С ПОМОЩЬЮ ЛАМПОЧКИ НА 12V. Простой способ проверки обрыва спирали.

Для быстрой диагностики, при условии, что у вас есть доступ к свечам накала и мультиметр, можно измерить их сопротивление. Проверять нужно на холодную. Преимуществом является наличие бесконтактного амперметра (индукционного типа). Показатели должны варьировать от 0.6 до 4.0 Ом. В новой свече может быть 0.7-1.8 Ом.

Если такое низкое сопротивление ваш тестер не показывает, тогда можно проверить обрыв спирали – показания в бесконечность (1), как раз и укажут на это.

Также многие мультиметры поддерживают функцию звукового сигнала при прозвоне проводки — звук есть, значит спираль целая.

Несмотря на полученные результаты рекомендован внешний осмотр свечей, особенно если пробег авто перевалил за 50 тыс. км. Наличие деформации наконечника, оплавления, сажевых отложений недопустимы.

Если результаты предварительной диагностики плачевны сразу для всех свечей накаливания, тогда скорее всего, потребуется полная диагностики электрооборудования входящее в систему подогрева, так как одновременный выход из строя всех изделий указывает на глобальную неисправность.

Для проверки свечей накала на дизеле, помимо визуального осмотра, необходимо использовать все ниже описанные способы.

Каждый из них потребует наличия определенных приборов и знаний в электрике, но если вы дома на бытовом уровне сами ремонтируете электропроводку, то и здесь разберетесь.

Для чего нужны свечи накаливания

Свечи накаливания расположены таким образом, чтобы их рабочая часть находилась в камере сгорания и обеспечивала достаточный подогрев воздуха для воспламенения воздушной смеси. Температура рабочих свечей накаливания за считанные секунды достигает 800-1300°С. Если двигатель не запускается, то подогрев воздуха в камере сгорания отсутствует. Это значит, что свечи неисправны.

Поломка свечей может быть вызвана различными факторами. В частности, повреждение резьбы на головке блока цилиндров приводит к частичной или полной неисправности свечи. Оперативный и недорогой ремонт головки блока цилиндров устранит проблему.

В холодное время года можно определить неисправность непосредственно. Во-первых, при неисправных свечах, двигатель запускается с большим трудом, а его работа является неустойчивой. Вторым признаком можно считать выхлопной дым белого цвета. Как только вы обнаружите все вышеперечисленные симптомы, необходимо выполнить проверку свечей. Как правило, если двигатель все-таки запустился, неисправна только одна свеча. В остальных случаях – две и более.

Неисправность свечей может быть вызвана неправильной работой топливной системы, электропроводки или аппаратуры управления. Отдельным случаем, когда свеча попросту выработала свой ресурс и стала непригодной к использованию. Если это случилось раньше положенного срока, следует искать и устранять причину перед заменой свечного комплекта.

Симптомы неисправности свечей накаливания дизельного двигателя:

Запуск двигателя происходит с трудом;

Авто не заводится;

Неровная работа двигателя на холостых оборотах;

Белый дым выхлопа (на холодную, имитация богатой смеси).

Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.

Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.

Причины неисправности свечей накаливания дизельного двигателя:

Выработка ресурса;

Низкое качество;

Плохое топливо или любые другие проблемы с топливной системой;

Проблемы в электропроводке или блоке управления.

Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.

Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.

В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.

Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.

Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.

Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?

  1. Обязательная диагностика перед осенне-зимним периодом.
  2. Покупайте только качественные свечи.

Способы проверки свечей накаливания на дизельном двигателе.

Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.

1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.

Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.

2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.

Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя

Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала

Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.

Периодичность замены свечей накала на дизельном двигателе.

Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.

Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!

Все вопросы по тел. +7(912) 615 51 15

Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .

Цены на техническое обслуживание

Как устроены свечи накаливания для дизеля и как это всё работает?

Как устроены свечи накаливания для дизеля? Если совсем упростить вопрос, то это самые обычные спирали из тугоплавкого металла, которые нагреваются, когда по ним бежит электрический ток.

Кстати, в плане тока эти элементы очень прожорливы – некоторые экземпляры потребляют до 16 Ампер и это только один, а их в моторе, столько, сколько и цилиндров.

Конструкция свечи накаливания

Конструктив свечи зависит во многом от фантазии автопроизводителей. Как правило, у любой свечи есть:

  • наконечник с нагревательным элементом;
  • корпус со всем необходимым для крепления в двигателе;
  • контактный вывод;
  • встроенные датчики (бывают не всегда).

Ключевым элементом выступает наконечник, скрывающий в своих недрах спираль. К слову, современные свечи могут иметь несколько спиралей, одна из которых выступает в роли регулятора температуры – её сопротивление повышается с ростом градусов и таким образом ток через нагревательную спираль уменьшается. Благодаря такой нехитрой схеме обеспечивается стабильный температурный режим.

Работа свечи накаливания

Разогревать воздух внутри камер сгорания нам нужно лишь для надёжного старта двигателя, поэтому этот процесс контролируется при помощи блока управления свечами накаливания.

Внутри него электроника, отслеживающая различные параметры, например температуру за бортом, топлива и т.д., которая вычисляет необходимое время работы.

В упрощённом виде алгоритм действия системы следующий: когда Вы повернули ключ в , включив электрику, на панели приборов загорается лампочка, сигнализирующая о включении свечей, пока она светится, включать стартер ещё рано – мотор холодный. После того, как электроника посчитала прогрев достаточным, индикатор гаснет и силовой агрегат должен завестись без каких-либо усилий.

Пуск, прогрев, и поехали… До новых встреч друзья!

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

  1. Замер показания сопротивления;
  2. Способом прозвона (если поддерживается);
  3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

  1. Отсоединить питающий провод от свечи накала;
  2. Выставить на тестере регулятор в нужное положение;
  3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
  4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

  1. Отключаем от изделия запитывающий провод;
  2. Переводим мультиметр в режим амперметра;
  3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
  4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

  1. Замер показания сопротивления;
  2. Способом прозвона (если поддерживается);
  3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

  1. Отсоединить питающий провод от свечи накала;
  2. Выставить на тестере регулятор в нужное положение;
  3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
  4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в приделах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

  1. Отключаем от изделия запитывающий провод;
  2. Переводим мультиметр в режим амперметра;
  3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
  4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.

Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

Способ 1 — Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

  1. Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
  2. Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
  3. С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
  4. Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
  5. При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.

Ниже приведены более простые способы проверки свечей накала.

Способ 2 — Проверка свечей накаливания мультиметром

Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).

Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.

Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

Способ 3 — Проверка свечей накаливания на «искру»

Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.

Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

  • На исправном нагревательном элементе образуется сильная искра.
  • Если свеча слабо накаливается, искрение будет незначительным.
  • На полностью неисправной свече накаливания искры не будет вообще.

Данную проверку можно смело делать на старых автомобилях, у которых нет «мозгов» и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.

Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.

Схема подключения свечей накаливания и признаки неисправности

В принципе, их можно сравнить с электронагревателем. Стержень свечи расположен в предкамере таким образом, что его кончик находится прямо на границе завихрения рабочей смеси, создаваемого форсункой. Схема подключения свечей накаливания обеспечивает автоматическую подачу электрического тока, сразу же после поворота ключа зажигания в рабочее положение. Они нагреваются сами до очень высокой температуры и, соответственно, прогревают камеру сгорания, а также попадающий в нее воздух.

За их правильное функционирование отвечает блок управления свечами накаливания. Алгоритм его работы заключается в следующем: после поворота ключа свечи подключаются непосредственно к аккумулятору, в это же время на щитке приборов загорается соответствующая лампочка, спустя некоторое время предварительного разогрева эта лампа гаснет, что свидетельствует о полной готовности движка к запуску.

Первым признаком того, что в системе электроподогрева произошел сбой, является неработающий индикатор. Это может свидетельствовать о выходе из строя предохранителя либо же датчика температуры. Длительное же горение индикатора говорит о необходимости заменить тепловой выключатель, и если это проигнорировать, то может перегореть тепловой штифт, и тогда уже понадобится замена свечей накаливания. Правда, индикатор иногда может и не просигнализировать о возможной поломке.

Также явным признаком того, что какая-то свеча начинает «шалить», является проблемный запуск двигателя. И в этом случае срочно необходима проверка свечей накаливания.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
