Как устроена и как работает торсионная подвеска?

Ремонт торсионной подвески — Легкое дело

Ремонт торсионной подвески

Рассматривая проблемы торсионных балок, можно прийти к выводу о том, что обслуживание и ремонт торсионной подвески Citroen, Peugeot, Samand, Lifan, SMA, в основном, связан со следующими ситуациями:

• Регулировка высоты подвески
• Демонтаж или замена торсионов задней балки
• Замена игольчатых подшипников задней балки
• Замена осей, пальцев задней балки
• Ремонт рычагов задней балки

Вышеперечисленные процедуры, в разной степени, беспокоят владельцев Peugeot 405, Peugeot 306, Peugeot 206, Peugeot 405, Peugeot Partner, Citroen Xsara, Citroen Xsara Picasso, Citroen Xsara, Citroen AX, Citroen Berlingo, Samand, Lifan, SMA – торсионная подвеска.

Регулировка высоты задней подвески. нельзя рассматривать как ремонт торсионной подвески, обычно это происходит из за того, что хозяину, исповедующему «спортивный стиль» хочется поднять заднюю часть автомобиля. В некоторых случаях изменить высоту торсионной балки имеет смысл, в целях увеличения жесткости и уменьшения осадки задней части автомобиля, при максимальной загрузке. Конечно, надо понимать, что торсион задней балки не рассчитан на такую работу и в случае изменения высоты задней балки, будет эксплуатироваться при более агрессивной нагрузке, что скорее всего, скажется на его ресурсе.

Изменение высоты заключается в изменении положения торсиона, точнее его шлицевого конца, звездочки. Торсион, на своих концах, имеет шлицевые разъемы (папа). Одним концом, торсион крепится в шлицевой разъем (мама), в рычаг задней балки. Другим, в разъем на корпусе балки. Родное положение шлицев отмечено метками, смещение шлицев и меток говорит о изменении высоты и жесткости.

Если производится ремонт торсионной подвески, обычно, необходим демонтаж торсионов

В этой ситуации, важно наметить родное положение торсионов в задней балке, что бы при монтаже было, однозначно, ясно – что и куда вставляется. Для демонтажа торсиона при его стягивании из шлицевого соединения используют инерционный съемник. Шпилька съемника вкручивается в резьбу на торце торсиона, возможно, эту резьбу необходимо будет почистить – запаситесь метчиком

Очень часто шлицевые соединения торсионов, как говорится, «закисают» или «прикипают», в этом случае, стандартный, инерционный съемник не поможет, выручает обычная кувалда

Шпилька съемника вкручивается в резьбу на торце торсиона, возможно, эту резьбу необходимо будет почистить – запаситесь метчиком. Очень часто шлицевые соединения торсионов, как говорится, «закисают» или «прикипают», в этом случае, стандартный, инерционный съемник не поможет, выручает обычная кувалда.

В большинстве случаев ремонт торсионной подвески Peugeot, Citroen, Samand, Lifan, SMA связан с заменой игольчатых подшипников рычага задней балки. По некоторым данным, замена игольчатых подшипников требуется после 80 000 км пробега. В процессе замены подшипников потребуется демонтаж торсионов и рычагов задней балки. Каждая из сторон балки имеет два подшипника.

Самая опасная проблема задней балки Пежо, Ситроен, Саманд, Лифан заключается в том, что износ игольчатого подшипника, обычному автолюбителю, определить затруднительно. В отсутствии диагностики, автомобиль эксплуатируется при рассыпавшимся подшипнике, усугубляя проблему. В итоге, изнашивается ось (другое название – палец) по которому «бегают» ролики-иголки подшипника (игольчатый подшипник задней балки Citroen, Peugeot, Samand не имеет внутренней обоймы, его ролики «качаются», непосредственно, по поверхности оси).

Замена осей задней балки возможна, но очень затруднительна в «домашних» условиях, т.к. кроме знаний и опыта, требует специального оборудования и приспособлений. Станции технического обслуживания, официально занимающиеся автомобилями PSA, не занимаются заменой осей, а предлагают, только, новую балку в сборе с новыми осями – достаточно дорогое предложение.

Наиболее тяжелый случай, в рамках ремонта торсионной подвески — разрушение посадочного места игольчатого подшипника в рычаге. Это происходит редко, в крайне «запущенной» ситуации. Посадочное место разрушается по тем же причинам, что и палец задней балки, но гораздо реже, т.к. это место защищено внешней обоймой подшипника. Ремонт рычага заключается в восстановлении посадочного места и производится на металлорежущем оборудовании. Главная проблема реставрации рычага задней балки – поиск необходимого оборудования, эта работа выполняется на токарно-расточном станке.

Сохраните эту статью у себя в аккаунте:

http://balka405.com

Без проблем из ХХ в ХХI век

Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Volkswagen Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.

Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике, причём использовалась такая подвеска и у советских, и у немецких машин.

В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.

Зачем нужна?

Торсионная подвеска – это важный для любого автомобиля вариант наряду с рессорными, пружинными, пневматическими и другими.

Напомним, что подвеска автомобилю нужна для того, чтобы обеспечить амортизацию при соединении колес автомобиля и его несущей системы. Подвеска выполняет еще одну важную функцию: она уменьшает нагрузку на колеса, оказываемую со стороны дорожного покрытия, стабилизируя положение кузова при движении.

Немного предыстории

В первой половине прошлого столетия, примерно в 30-х годах, автомобильный производитель “Фольксваген” на свою модель “Битл” установил любопытную в то время конструкцию. Как оказалось, она является своего рода прототипом современной торсионной подвески. В дальнейшем эта конструкция была усовершенствована ученым Ледвинком из Чехословакии, а затем была установлена на автомобилях “Татра”.

Далее ею заинтересовался Фердинанд Порше, и уже в 40-х годах он воспроизвел данную идею профессора и внедрил в массовое производство под названием “KDF-Wagen”. Далее во времена Второй мировой войны данная подвеска использовалась в конструкции танков и прочей военной техники. В послевоенные годы торсионами заинтересовались “Рено” и “Ситроен”. Однако вскоре, несмотря на простоту эксплуатации, производство торсионов стало куда сложнее, поэтому от него отказались. В настоящее время торсионная подвеска получила широкое распространение на грузовых автомобилях и на внедорожниках некоторых японских и американских автопроизводителей.

Устройство

Торсионная подвеска состоит из металлических валов. Они работают на так называемое кручение. Так, один конец вала закреплен на шасси, а другой – на специальном рычаге, который в свою очередь связан непосредственно с осью автомобиля. Торсионный вал, как правило, изготавливается из высокотемпературной стали. Благодаря своей прочности этот материал может без вреда испытывать большие нагрузки. Торсионная балка (или вал) может иметь два расположения в зависимости от типа автомобиля. Например, в легковых машинах она размещена поперечно. Чаще всего торсионная подвеска встречается на заднеприводных легковых автомобилях. На грузовых же автомобилях балка имеет продольное расположение. Однако несмотря на различие в расположении, функции остаются прежними. Как и остальные подвески, торсионная влияет на плавность движения, отвечает за регулировку крена при поворачивании, за снижение колебаний управляемых колес. Одн

ако торсионная подвеска в ряде случаев выполняет еще и функцию автоматического выравнивания при помощи двигателя, который, в свою очередь, стягивает торсионные валы для придания дополнительной жесткости. Подобного рода конструкция может быть использована при замене колеса. В то время, пока все три колеса приподнимают автомобиль, четвертое можно заменить без использования домкрата.

Преимущества

Торсионная подвеска обладает некоторыми преимуществами по сравнению с другими видами. Например, срок службы такой конструкции гораздо больше, к тому же регулировка высоты происходит проще. Такая подвеска компактнее и проще в обслуживании, что является главным преимуществом. Ее при «разбалтывании» можно починить с помощью стандартного гаечного ключа, чего нельзя сказать о пружинной подвеске.

Отличается от классической пружинной тем, что вместо пружин в ее конструкции используются торсионы. предельно проста и одновременно эффективна. Торсион представляет собой упругий вал, который одной стороной жестко закреплен на или , а другая сторона связана со ступицей колеса. В случае с переднеприводным автомобилем, торсион закреплен на нижнем поперечном рычаге.

Виды подвески

1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

• Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
• Простота конструкции.
• Компактность.
• Возможность ремонта подвески без стяжек и другого специального инструмента.
• Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

• Так же проста, как и зависимая.
• Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

История подвесок в бронетехнике

Благодаря своим особым свойствам, торсионы активно применялись ранее и используются до сих пор в бронетехнике.

Выполняются они в двух основных видах – полого или сплошного вала. Иная конструкция торсионных подвесок в производстве бронетехники не применяется.

Соединение торсионов с остальными узлами кузова осуществляется с помощью специальных головок, имеющих шлицы различного профиля – треугольника, прямоугольника или трапеции.

К примеру, в хорошо известном танке «Пантера» соединение производилось с помощью уникального клиновидного болта и головок с лысками.

Основное задачей разработчиков бронетехники было желание добиться максимальной прочности. И у них это получилось за счет увеличения диаметра головки торсиона. При этом необычная простота монтажа обусловлена наличием специальной резьбы на торце.

В большинстве случаев торсионы для бронетехники изготавливаются из надежных кремниевых или хромистых сталей.

Кроме этого, в состав сплава обязательно добавляется никель, ванадий, молибден и ряд других элементов.

Для достижения максимальной устойчивости хромистые стали проходят высокотемпературную обработку (предельный уровень температур закалки порой достигает 800-850 градусов Цельсия).

Еще один важный момент – повышение динамических свойств автомобиля. Этого удалось добиться за счет заневоливания – операции закрутки раскаленного торсиона выше предела его максимальной упругости и удержание в этом состоянии какой-то промежуток времени.

В итоге торсионы способны выдерживать огромные рабочие нагрузки. Такая методика активно применяется при производстве танков Т-72, где заневоливание производится дважды.

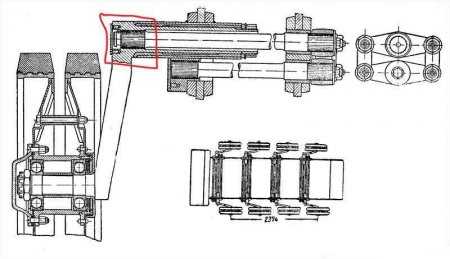

История торсионной подвески для бронетехники началась еще с 1940 года, когда была дана команда оптимизировать танк Т-34. Уже с 1941 года первые модели танка имели торсионную подвеску.

Благодаря такому нововведению, появилось возможность использовать больший объем топлива (до 750 литров) и увеличить объем боевого отделения. В дальнейшем из-за войны работы по оптимизации пришлось на время отложить.

В свое время отличились мастера Великобритании, которые одновременно с пружинами производили установку специальных гидравлических амортизаторов. Такое новшество позволило свести к минимуму продольные колебания кузова и улучшить плавность хода.

Торсионная подвеска автомобиля. Понятие и принцип работы

 ТОРСИОННАЯ ПОДВЕСКА АВТОМОБИЛЯ. ПОНЯТИЕ И ПРИНЦИП РАБОТЫ

Добрый день, в сегодняшней статье мы расскажем Вам, про понятие такого важного элемента современного автомобиля, как торсионная подвеска. В материале мы раскроем основные принципы работы, а также параметры надежности торсионной подвески транспортного средства. Кроме того, мы наглядно покажем и поговорим о преимуществах такого типа подвески по сравнению с «МакФерсон» и многорычажной системой.

Кроме того, мы наглядно покажем и поговорим о преимуществах такого типа подвески по сравнению с «МакФерсон» и многорычажной системой.

Современные автопроизводители предлагают сегодня большое количество видов и типов подвесок к своим автомобилям. Самыми популярными среди них являются: пружинные, пневмо-подвески, рессорные, а также торсионные. Все выше перечисленные подвески являются довольно надежными, за исключением некоторых пневматических, которые, как правило, устанавливаются на современные французские автомобили.

Торсионная подвеска является цельнометаллическим валом, который приводится в действие методом кручения. Часть торсиона прикреплено к шасси, а другая часть сцеплена с специальным установленным к кузову транспортного средства рычагу, которая в свою очередь держит ось. Такая подвеска производится с заранее подготовленной и термически абсорбированной стали. Такая сталь может выдерживать колоссальные нагрузки при движении и даже при постоянных механических ударах по ней, из-за плохого дорожного покрытия. Принципом действия подвески торсионного типа является ее функционирование на изгиб, то есть под не большим углом.

Торсионная балка подвески автомобиля, как правило, устанавливается поперечно или же продольно. При продольном типе торсионной подвески грузоподъемность автомобиля составляет более нескольких тонн. В основном такой тип подвески устанавливается на большегрузные транспортные средства или пассажирские микроавтобусы. Для легковых автомобилей применяется поперечный тип торсионной системы, чаще на задней подвеске.

Иногда подвеска, которая регулируется по уровню, позволяет применять способ замены шины или колеса, с помощью опускания трех из четырех колес и следовательно то, которое нам нужно для ремонта приподнимается на необходимый уровень над землей. В этом случае происходит экономия времени на поддомкрачивании кузова и тем самым нет надобности в самом домкрате.

Главным плюсом подвесок торсионного типа является их безграничная долговечность, простота в настройке уровня высоты и эргономичность по длине и ширине автомобиля. Такая подвеска по объему занимает намного меньше пространства, чем подвеска пружинной системы MCPherson, которая и весит в среднем на 100-150 килограмм больше. В эксплуатации подвеска торсионного типа ремонтопригодна в гаражных или даже возле подъездных условиях.

В техническом обслуживании такая система не нуждается вообще, только в регламентном наблюдении через определенных интервал пробега или времени.

Видео обзор: «Торсионная подвеска автомобиля. Понятие и принцип работы»

Надеемся, что наша статья, помогла Вам получить общее понятие о подвеске транспортного средства торсионного типа, а также об основных принципах ее работы и надежности. Кроме того, напомним, что такая система является не обслуживаемой весь срок эксплуатации, который устанавливается заводом изготовителем, например на различных моделях автомобилей Mersedes-Benz, данный срок составляет 10 лет.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ

ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

Виды подвесок

Есть 2 варианта расположения торсионов:

• поперечно;
• продольно.

Поперечное расположение торсионного вала нашло свое применение в легковом транспорте. Обычно данного вида подвеска используется в автомобилях с задним приводом. Ее особенностью является размещение валов вдоль кузова машины.

Продольные торсионы применяются на больших, тяжелых грузовиках. Были попытки использовать их и на легковом транспорте, но широкого распространения эта практика не получила.

На данный момент в автомобилестроении используются подвески 3-х основных конструкций:

1. Передняя независимая с использованием поперечных валов.
2. Задняя независимая с поперечными торсионами.
3. Полузависимая задняя.

Задняя независимая

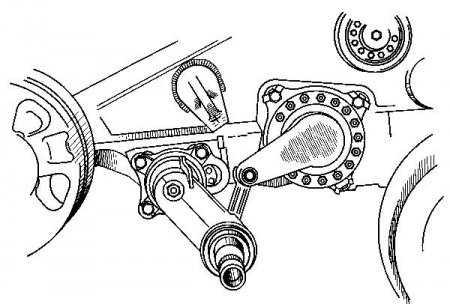

Поперечные торсионы задней подвески устанавливаются в паре с продольными рычагами. Пример конструкции приведен на изображении ниже.

Интересным примером автомобиля с поперечными торсионными валами и продольными рычагами является Renault 16. Машина имеет различную колесную базу справа и слева. Расстояние между передним и задним колесами справа и слева отличается на несколько сантиметров. Причиной такого инженерного решения является последовательное расположение валов один за другим. Это слегка ухудшило управляемость автомобиля, но позволило увеличить багажное отделение.

Преимущества и недостатки системы торсионной подвески

За годы использования торсионной подвески она претерпела ряд модификаций, которые привели к сглаживанию некоторых из ее начальных проблем. Конечно, как и все в этом мире, этот тип подвески не без недостатков, но о них поговорим через некоторое время.

Преимущества торсионной системы

• обеспечивает бесперебойное движение автомобиля;
• стабилизирует колеса;
• регулирует угол поворота при повороте;
• поглощает вибрации от колес и кузова автомобиля.

Эта система подвески не только довольно проста как механизм, но также очень проста в установке и ремонте, что позволяет даже неопытному механику справиться с ее ремонтом в случае необходимости. Существует очень простая регулировка жесткости, которая снова под силу любому, кто хочет, увеличить и уменьшить жесткость подвески вашего автомобиля. Это моно сделать полностью самостоятельно и дома. По сравнению со многими другими типами подвесок торсионная балка очень компактная и легкая. И на десерт … Этот тип подвески долговечен и может служить вам до тех пор, пока едет ваша машина. Торсионный стержень рассчитан на эффективную работу в течение многих лет без каких-либо дефектов, и, если его ремонтируют, ремонт можно выполнить всего одной простой регулировкой и буквально с одним ключом под рукой.

Одной из самых больших проблем с кручением является неустойчивое управление автомобилем при прохождении поворотов. Для вождения автомобиля с кручением в крутых поворотах требуется много внимания и опыта со стороны водителя.

Еще одним недостатком являются дополнительные вибрации, которые передаются при остановке автомобиля. Эти вибрации особенно сильны в задней части автомобиля, и это совсем не способствует комфорту пассажиров на задних сиденьях.

Проблемой этой подвески являются игольчатые подшипники, которые имеют ограниченный пробег около 60 — 70 тыс. км, после чего их необходимо заменить. Подшипники защищены резиновыми уплотнениями, но из-за агрессивной среды, в которой эти уплотнения подвергаются воздействию, они часто ломаются или растрескиваются, что позволяет грязи, пыли и брызгам проникать в подшипники и снижать их эффективность. В свою очередь, поврежденные подшипники расширяют соединения торсионной балки, и это меняет эффективность подвески.

В качестве недостатка мы добавляем дорогой производственный процесс. Для обеспечения устойчивости металла к скручиванию при его изготовлении используются специальные процедуры поверхностного упрочнения с использованием новых технологий. Все эти инновационные технологии приводят к увеличению производственных затрат.

Однако одной из основных причин ограниченного использования торсионной подвески остается невозможность ее работы как полностью независимой подвески и обеспечения высокого уровня комфорта. Хотя торсион обеспечивает некоторый комфорт, этого недостаточно для современных автомобилей высокого класса.

Независимая торсионная подвеска

В этом разделе поговорим о плюсах и минусах независимой торсионной подвески. Есть несколько видов независимой подвески:

1. Макферсона.
2. Торсионная.
3. Многорычажная.

Выше, мы подробно описали торсионный вид, а теперь поговорим о макферсоне. Подвеска используется как для передних, так и задних колес. Имеет один поперечный рычаг внизу, вместо второго применён высоко расположенный под крылом шарнир-крепление на брызговике крыластойки, играющей одновременно роль амортизатора.Часто применяют пружины для того, чтобы придать упругость, нонекоторые производители используют и торсион. Это является основным исключением из правила. Коротко поговорим о плюсах и минусах макферсона. Плюсы: компактная, легкая, очень надежная. Минусы: огромные продольные колебания. Конструкция такого вида представляет собой очень жесткую раму. На эту раму насажен поворотный механизм, который держится с помощью пружины или рессоры. Когда автомобиль наезжает на кочку или попадает в яму, поворотный механизм передвигается по раме, и тем самым обеспечивает мягкую и комфортную езду.

Макферсон очень хорошо себя зарекомендовала на рынке и большинство автовладельцев используют именно ее.

На этом изображении мы видим независимую балку

Немного о торсионе

Торсион – металлический круглый стержень со шлицем на конце. Туда же могут входить балки, трубки, пластин. Одним концом он намертво приделан к кузову транспортного средства, противоположный упирается в рычаг направления колеса. В процессе движения он закручивается в одном направлении, обеспечивая жесткую взаимосвязь между кузовом и колесом. Направление закручивания всегда одно. Благодаря этому они используются для регулировки высоты корруса.

Этот вид подвески характеризует сопротивление на скручивание. Оси закручивания подвески находятся в одной плоскости. В конечном счете эти особенности позволяют ему поддерживать упругое соединение подвески и кузова под нагрузкой движения.

Торсион задней подвески

Полузависимая задняя

В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

Торсионная подвеска — что это такое

Рассмотрим вид подвески, в которой в роли упругого элемента выступает торсион — торсионная подвеска.Торсион является металлическим упругим элементом, который работает на скручивание. В большинстве случаев, это металлический стержень, обладающая круглым сечением, который на концах имеет шлицевое соединение. Торсион бывает нескольких видов — это набор пластин, стержней или балки определенного сечения.Поподробнее о конструкции. Торсион своим одним концом фиксируется к несущему кузову или раме автомобиля, в зависимости от модели, а другим концом – к рычагу — направляющему элементу. При движении автомобиля колёс торсион закручивается, и этим между колёсом и кузовом достигается упругая связь.

Торсион имеет интересные особенности – он может вращаться только в одну сторону – в сторону скручивания. Далее, особенностью является и то, что торсион некоторые производители используют для регулировки дорожного просвета.Торсионы можно использовать во всех тех разновидностях независимых подвесок, которые могут быть на продольных рычагах, на двойных поперечных рычагах или же со связанными продольными рычагами — торсионной балка.Итак, поподробнее о каждом виде – в варианте на продольных рычагах торсионы соединяются с помощью продольных рычагов и, следовательно, располагаются поперёк кузова. Данный тип торсионной подвески автопроизводители применяют в некоторых моделях легковых автомобилей малого класса в задней.В варианте торсионной подвески с двойными поперечными рычагами торсионы расположены параллельно кузову, из-за чего их длину, следовательно, и упругие характеристики можно регулировать в широком диапазоне. Торсион одним концом крепиться к нижнему поперечному рычагу, в редких случаях к верхнему, а другой конец – к раме кузова. Данный тип торсионной подвески некоторые автопроизводители применяют в качестве передней подвески своих легковых внедорожных автомобилей, например некоторых моделях японских и американских внедорожников.И наконец, особое место в семействе торсионных подвесок занимает так называемая торсионная балка, которая так же называется подвеской со связанными продольными рычагами. В данной подвеске в роли направляющих устройств выступают два продольных рычага, которые имеют жёсткое соединение между собой посредством балки. Продольные рычаги имеют с одной стороны крепление к кузову, к ступицам колёс с другой. Балка обладает U-образным сечением, как следствие обладает большой жёсткостью на изгиб и малой на кручение. Данное свойство даёт колёсам возможность двигаться независимо друг от друга вверх-вниз.В наше время торсионная балка нашло широкое применение в качестве задней подвески «переднеприводников» малого и среднего класса. В силу особенностей своей конструкции, «торсионно-балочная» подвеска занимает интересное промежуточное положение между зависимым и независимым подвесками, соответственно получило также название — полунезависимая подвеска.

Вперёд >

Принцип работы торсионной подвески

Торсионы являются или сплошной, или полый круглый вал, имеющий конструктивно заложенную определенную жесткость на скручивание.

Видео — окажет помощь осознать принцип работы торсионной подвески:

Для того, дабы осуществить сопряжение с другими подробностями подвески, на финишах торсионов изготавливаются шлицевые, шестигранные, трапецивидные либо треугольные головки.

Потому, что на саму головку приходится громаднейшее упрочнение, ее размер неизменно больше главного диаметра стержня и рассчитывается по формуле:

d/D=0,6…0,8, г

де d — диаметр тела торсиона, а D — диаметр шлицевой части.

Как было сообщено выше, одним финишем торсион закреплен в гнезде рычага, а вторым — на без движений закрепленной поперечной балке кузова с определенным натягом, что возможно регулировать, поднимая либо опуская ключ торсиона при помощи регулировочного болта.

Ниже представлена обычная схема торсионной подвески.

Для ясности, расшифровка главных позиций:

• 1 — тормозной диск
• 2 — привод
• 3 — нижний рычаг
• 4 — верхний рычаг
• 5 — амортизатор
• 6 — тяга поперечной устойчивости
• 7 — мост
• 8 — торсион
• 9 — балка торсиона.

Потому, что сам ключ на схеме не виден, ниже его отдельное изображение.

Главным преимуществом применения торсионной подвески есть возможность трансформации высоты (клиренса) автомобиля фактически «на ходу», применяя минимум инструментов.

Как видно из схемы, тот край торсиона, на что надет ключ, находится в поперечной балки. Край ключа упирается в регулировочный болт, вкрученный в само тело балки и может поворачиваться при вкручивании и опускаться при выкручивании болта. А потому, что скручивание торсиона вычислено на массу автомобиля, то при подъеме ключа рычаг подвески проворачивается вниз, поднимая автомобиль.

Так, применяя лишь движение ключа, возможно немного поднять либо опустить ось автомобиля на 5-7 см в зависимости от модели.

Дополнительными «бонусами» применения торсионной подвески в автомобиле есть повышение плавности хода, что возможно замечать на примере машин ЗИЛ — одного из эталонов автомобилестроения, и более управляемость и высокую устойчивость по причине того, что торсион, приобретая динамическую нагрузку от дорожного полотна, равномерно распределяет ее на протяжении всего кузова.
