Как отремонтировать насос гур своими руками?

Меняем насос гидроусилителя руля (ГУР) на Форд Фьюжн своими руками. Самостоятельная замена жидкости ГУР на Ford Fusion Система гидроусилителя рулевого управления форд фьюжн

Многие владельцы Форд Фьюжн сталкивались с тем, что появлялся гул в гидроусилители руля. Зачастую, это означает, что пришло время сменить насос ГУР. В этом материале будет рассказано, как выполнить операцию своими руками.

Прежде чем приступить к самому процессу замены, стоит рассмотреть причины и признаки неисправности детали.

Процесс замены достаточно простой. Итак, приступаем:

1. Снимаем клемму АКБ, во избежание неприятностей.
2. Откручиваем и демонтируем переднее правое колесо.
3. Демонтируем приводной насос. Обычно рекомендуют проводить замену вместе с ремнём, поскольку зачастую его приходится разрезать.
4. Демонтируем нагнетательный шланг ГУР.

Отсоединяем всасывающий шланг от патрубка насоса.

Откручиваем четыре болта крепления насос гидроусилителя, и снимаем его с автомобиля.

Основные составные гидроусилителя

В зависимости от модели и марки автомобиля, конструкция гидроусилителя может отличатся, но все же, основные детали всегда есть. В первую очередь это насос, который предназначен для поддержания давления и движения жидкости в системе. Распределитель – подает жидкость по определенным цилиндрам системы, это никак не касается цилиндров двигателя. Гидроцилиндр, который помогает, посредством давления, перемещает поршень, тот в свою очередь передает усилие на колеса, для облегчения поворота. Ну и конечно не обойтись без соединительных шлангов, которые помогают циркулировать жидкость в системе и передавать жидкость одной части в другую.

Если обнаружили неисправность в гидроусилителе, не откладывайте ремонт или замену деталей на потом. Иногда ремонт может исправить ситуацию, но бывает момент, когда нужно только заменить поврежденную деталь.

Заменить весь гидроусилитель руля не так просто, придется снимать двигатель автомобиля и разбирать половину передней ходовой части. В новых иномарках намного сложней механизм и лучше сразу обратится в сервисный центр.

Средняя цена замены на СТО составляет от 30 долларов, так как сложность зависит от автомобиля. В сервисных центрах намного дороже, так как используются оригинальные запчасти.

Для примера рассмотрим замену насоса гидроусилителя руля, так как чаще всего он приходит в негодность.

Почему возникает свист гидроусилитель руля

Чаще всего свистит ГУР при повороте руля. Это означает недостаточный уровень жидкости в расширительном бачке. Достаточно долить ее до требуемого уровня и свист исчезнет. Необходимо доливать такую же гидравлическую жидкость, которая уже залита в насос. Смешивать разные типы данного расходного материала не рекомендуется. Таким способом решается проблема, если свистит ГУР в крайних положениях. Ее многие игнорируют, так как не часто руль поворачивается в крайнее положение, от чего звук редко напоминает о проблеме. Со временем свист будет возникать даже при езде по прямой дороге, а потому не стоит игнорировать его появление в крайних положениях.

Самый дорогостоящий ремонт требуется в тех ситуациях, когда свистит ГУР при повороте руля до упора по причине износа опоры рулевой стойки. Замену рулевой рейки рекомендуется доверить специалистам, так же как и подшипников, имеющих критический уровень выработки. При повороте руля в крайние положения свист может исходить и от приводного ремня, даже при оптимальном натяжении. Это обусловлено тем, что свистит ремень ГУР в крайних положениях из-за потери эластичности, что неизбежно с течением времени. Чтобы это исправить, необходимо обработать его специальным кондиционером, который возвращает полимерным материалам эластичность.

Случай, когда свистит ГУР на холодную, напрямую связан с жиклером. Как правило, свист возникает при нажатии на педаль газа, когда силовой агрегат прогревается. Замена данного клапана решит проблему, но придется полностью слить масло, а потом снова прокачать систему. Все вышеперечисленное необходимо делать только после проверки надежности крепления насоса. Дело в том, что свист гидроусилителя возникает и при ослаблении креплений. Достаточно затянуть нижний крепежный болт, и проблема будет решена, если отсутствуют вышеперечисленные факторы, вызывающие свист или скрип.

Проверка насоса гидроусилителя руля

Первым делом нужно выявить по внешним признакам, в чем заключается поломка насоса. Вот несколько типичных неполадок:

Когда износились сальники, должна быть утечка жидкости, и снижен ее уровень в бачке. Обратить внимание стоит и на подсоединенные к насосу трубы: их штуцера должны быть сухими.
Если замечается заедание руля или появились скачкообразные усилия, возможно, внутрь устройства проник воздух, что в итоге создало воздушные пробки. Чтобы исправить ситуацию нужно прокачать узел путем неоднократного вращения «баранки» до упора в обе стороны. Важно, чтобы на этот момент мотор был заглушен. Также пробки могут возникнуть из-за засорения клапанов распределителя. Необходимо промыть все детали узла насоса.
Имеется шум, значит, дело в износившихся подшипниках, но лучше убедиться, потянув за шкив привода насоса и вал в противоположные стороны, при этом ремень стоит снять. Люфт хорошо прощупывается на ощупь. Также появление шума может заключаться в задире торцов элементов и пластин статора насоса.
Когда подшипники изношены, сальники долго работать не будут и быстро выйдут из строя. Износится, подшипники могут не только из-за грязной жидкости, но и от перетянутого ремня привода шкива.

Если неисправность выявлена, то не стоит откладывать ремонт или замену насоса на потом. Поменять весь гидроусилитель сложно, потому что нужно снять мотор и разобрать переднюю ходовую часть машины. Поэтом во избежание ошибок рассмотрим, как заменить насос гидроусилителя руля?

Подтеки на гидроусилителе рулевого управления

В иномарках заменить насос гидроусилителя руля сложнее, так как механизмы идут усложнённые с новыми элементами. В таком случае будет уместно посетить СТО.

Сначала нужно снять воздушный фильтр с коробкой. Когда замена производится не в помещении, то лучше на время закрыть патрубок всасывания воздуха.
После необходимо убрать ремень с ГУРа. Важно перед этим запомнить силу натяжения ремня или даже пометить. При снятии ремня нужно отпустить ролик натяжения, а затем им же ослабить ремень. После устраняется один защитный болт, а другой попускается, чтобы отвести защиту в сторону. Попутно можно сменить и сами ролики натяжения.
Далее, обесточиваем электропитание автомобиля, убираем клеммы с АКБ. После снимаем клеммы датчика с ГУРа и откручиваем шланги обратки. Стоит заблаговременно приготовить посуду для масла, которое будет течь из трубок.

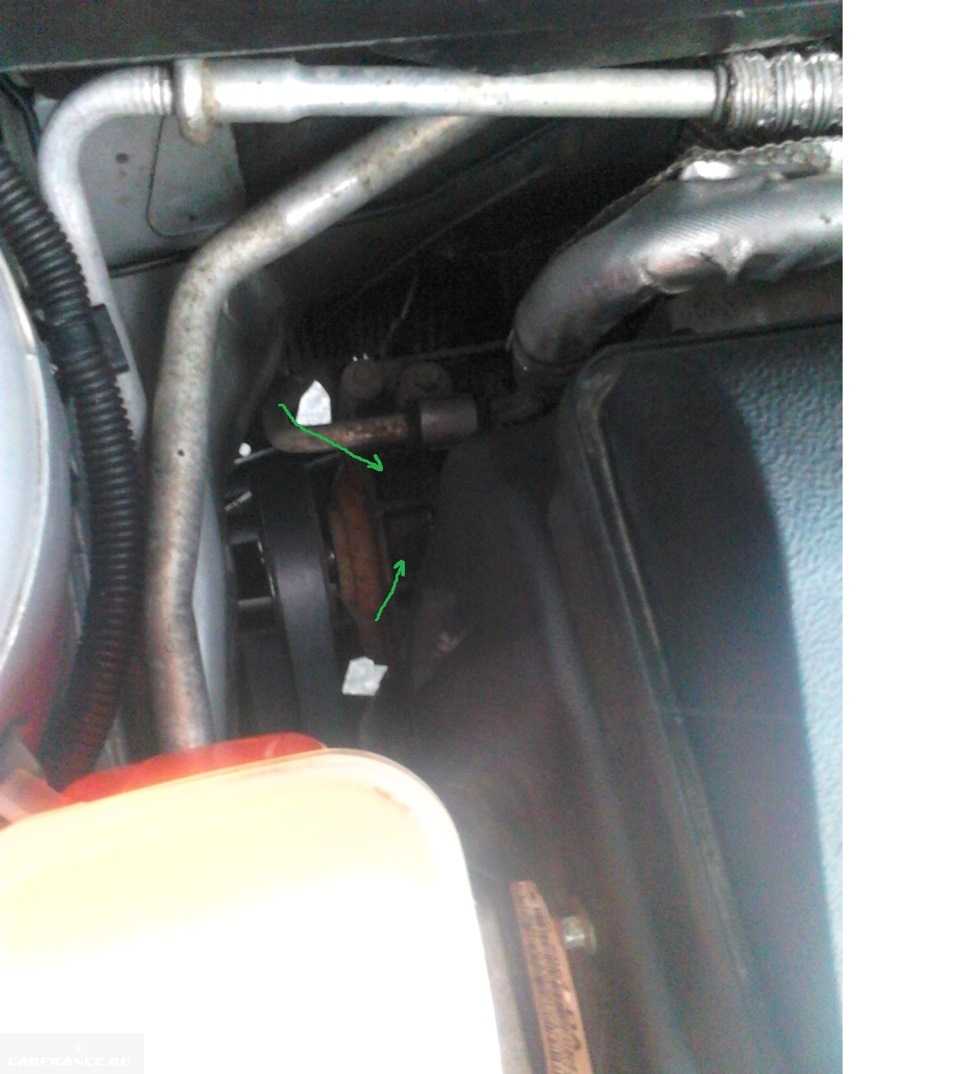

Теперь, двигаемся от насоса по трубке высокого давления. Устраняем болт на 10. Шатаем ее из стороны в сторону, стоит делать это аккуратно, потому что наконечник трубки алюминиевый и может испортиться.
Берем заранее приготовленную емкость для слива старой жидкости ГУР.
Спрятанные болты за шкивом ремня устраняем, прокручивая шкив на каждый.
Снимаем насос.

Процесс замены насоса

Ставить насос на место нужно в той же последовательности, но есть некоторые особенности:

Наденьте носок на трубку высокого давления, чтобы она хорошо насадилась и ни с чем, ни соприкасалась. Помните, что вход низкого давления в это время должен быть изолирован транспортировочным колпаком.
Далее, прикрутите слегка насос болтами со стороны выпускного коллектора. Сделайте разметку нахождения трубы относительно корпуса.
Установите насос на место. Заправьте его жидкостью ГУР. Все трубки вставить обратно и прижать хомутами, просмотреть не тли соприкосновений.
Крепим ремень и выставляем по разметкам натяжение.
Делаем прокачку системы. Главное не заводите двигатель, так как во время процесса жидкость из ГУРа вылетит. Начать стоит с легкого прогрева бака и каналов техническим феном. Также можно немного прогреть саму трансмиссионную жидкость. Опускаем шланг обратки в емкость. Заливаем жидкость в бак и прокручиваем стартер, который крутит сам насос, и он уже осуществляет прокачку жидкости. Потом по трубке обратки, она выходит в емкость. Когда заканчивать прокачку можно определить по цвету сливаемой жидкости. После соединяем шланг с бачком и опять крутим стартером, попутно крутим руль в разные стороны на 25% оборота.
После вновь доливаем жидкость ГУР в бачок до необходимого уровня «МАХ». Не спешим заводить мотор. Рулевое колесо крутим по 5 раз до упора влево и вправо. Смотрим, чтобы не происходило подсоса воздуха, и льем вовремя жидкость. Открываем патрубок всасывания воздуха и заводим машину. На слух определяем, нет ли посторонних шумов и биений. Попутно крутим руль и задерживаем на упоре крайних точек несколько секунд. Опять добавляем жидкость до нужной планки.

Слив масла из ГУР

С помощью домкрата поднимаем переднюю часть автомобиля, предварительно установив упоры под задние колёса. Затем открываем капот и откачиваем масло из бачка ГУР. Проще всего это сделать с помощью груши или шприца. Для удобства используйте удлинительный шланг для шприца. После того как масло полностью откачано из бачка, необходимо повернуть несколько раз руль до упора поочерёдно влево и вправо, чтобы в бачке появилась новая порция жидкости. Вновь её откачиваем. Опять повторяем аналогичную процедуру с вращением руля и откачиваем масло.

Когда жидкость полностью удалена из системы, с помощью пассатижей ослабляем хомут крепления шланга, который идёт со стороны салона к бачку. Снимаем шланг и вставляем его в ёмкость для слива жидкости. Поворачиваем руль поочерёдно влево и вправо до упора, чтобы слить остатки масла.

Часто встречающиеся неисправности

Большинство опытных водителей знает, что в процессе эксплуатации рулевая гидравлика практически не требует внимания от автовладельца. Поэтому перед тем как отремонтировать насос гидроусилителя руля, необходимо знать, что принято выделять два типа неисправностей:

• механический износ либо повреждения;
• гидравлические проблемы.

В первом случае виновниками являются большие зазоры, нарушающие герметичность, поломка насоса или выработка отдельных элементов

Во втором случае внимание переключается на свойства жидкости, потеря ее эксплуатационных характеристик, недостаточный уровень в системе

Во время эксплуатации автомобиля с поврежденным или неработающим гидроусилителем руля возможны различные проявления данной проблемы. Рассмотрим наиболее популярные из них и некоторые методы по устранению неисправностей.

Когда при вращении рулевого колеса в одну из сторон водитель вынужден прикладывать большие усилия, чем обычно, то это является причиной неисправности насоса. Для устранения потребуется заменить сальники или провести ремонт самого насоса.

Появление обратных толчков говорит о слабом натяге или износе ремня на приводе.

Дефект устраняется заменой ремня или усилением натяга.

Если в обе стороны туго крутится руль, то это часто является следствием низкого уровня жидкости либо недостаточным оборотам на холостом ходу, либо заниженном давлении насоса, либо наличию воздуха в системе. Также возможно ослабление ременной передачи. В некоторых случаях требуется провести чистку фильтра заправочного бачка.

Во время тугой работы руля в среднем положении, скорее всего причина кроется в механической неисправности рулевого управления. Также нужно проверить работоспособность насоса.

Появившийся характерный шум со стороны рулевой колонки может говорить о низком уровне жидкости в системе. Она может уходить через предохранительный клапан. Слабая работоспособность последнего замечается по слышимому свисту из подкапотного пространства при крайнем положении рулевого колеса. Нерабочий клапан можно менять отдельно от насоса или вместе с ним.

Когда во время движения ощущается явная вибрация, причина кроется в появившейся воздушной пробке. От нее нужно избавиться, а также устранить причину появления воздуха в гидравлике.

Как отремонтировать насос ГУР своими руками?

Автомобилисты знают, сколько нервов тратится, когда проявляются проблемы с гидроусилителем руля. Руль ведет себя странно и поворачивается гораздо сложнее на холостых или малых оборотах. Слышен свистящий звук, который издает подшипник насоса. Протекание рабочей жидкости на двигатель или на дорогу в месте расположения агрегата. Вращение рулевого вала сопровождается посторонними звуками.

Эти неудобства могут повлиять не только на нервное здоровье водителя, но и на безопасность езды. Что делать, если проявились симптомы неисправности насоса? Как провести замену этой детали ГУР? Можно ли и как провести ремонтные работы самостоятельно? Обо всём подробнее расскажем ниже.

Замена датчика давления гидроусилителя руля

1. Отключите аккумуляторную батарею и поднимите автомобиль. Перед тем как снять какие-либо детали, найдите аккумулятор автомобиля и отсоедините положительный и отрицательный кабели аккумулятора. Примечание: этот шаг всегда должен быть первым, когда вы работаете с автомобилем. Поднимите автомобиль с помощью гидравлического подъемника или домкрата.
2. Снимите крышку двигателя и вспомогательные детали. В большинстве автомобилей получить доступ к датчику давления гидроусилителя руля легко, но в некоторых моделях требуется сначала снять несколько компонентов, включая крышку двигателя, воздушный фильтр и шланги, а также аккумулятор. Точные инструкции о том, что именно нужно снять, всегда можно найти в инструкции по эксплуатации автомобиля.
3. Отсоедините электропроводку датчика давления гидроусилителя руля. После того, как обнаружите датчик давления гидроусилителя руля, вам будет необходимо отсоединить электрическую проводку, подсоединенную к этой детали. Нажмите пальцами на выступы по бокам электрического разъема, чтобы вытащить его. Если электропроводка соединена с другим пучком проводов, отсоедините провода, идущие к датчику давления гидроусилителя руля.
4. Снимите датчик давления. Если датчик давления присоединен к трубопроводу гидравлической системы, необходимо снять его с помощью двух гаечных ключей. Закрепите один гаечный ключ на трубопроводе гидравлической системы, а другой непосредственно на датчике. Удерживая нижний гаечный ключ на месте, ослабьте верхний датчик давления гидроусилителя руля. Как только ослабите крепление, вы сможете рукой выкрутить датчик давления из трубопровода гидравлической системы. Убедитесь, что вы положили тряпку под фитинг, поскольку, скорее всего, произойдет вытекание гидравлической жидкости.
5. Сравните старый и новый датчики давления гидроусилителя руля. Очень часто в магазине автозапчастей дают неподходящий датчик давления гидроусилителя руля. Именно поэтому рекомендуется провести полный осмотр старого и нового датчиков. Убедитесь, что следующие детали идентичны: разъем, который вкручивается в трубопровод гидравлической системы или в насос усилителя руля, и контакты электропроводки. Цвет, размер и форма могут отличаться у разных производителей запчастей, но если фитинги идентичны, датчик можно будет использовать.
6. Установите новый датчик давления. Вверните новый датчик давления гидроусилителя руля на его место в трубопроводе гидравлической системы или насосе усилителя руля. После того, как датчик будет закручен, используйте два гаечных ключа, чтобы более плотно закрутить новый датчик. Не затягивайте слишком туго, иначе можно повредить резьбу.
7. Снова подсоедините электропроводку к датчику или реле. В зависимости от типа разъемов убедитесь, что все подсоединено верно.
8. Подготовьте автомобиль к работе. Наполните резервуар гидравлической системы усилителя руля жидкостью до нужного уровня и подсоедините кабели аккумулятора.
9. Проверьте автомобиль. После того, как вся работа будет завершена, с помощью автосканера убедитесь, что все ошибки в автомобильном компьютере исправлены. Запустите двигатель и проверьте на наличие утечек перед тем, как проверить автомобиль на дороге. Рекомендуется сделать быструю проверку, проехав пять километров.

Проголосуйте, понравилась ли вам статья?

Особенности выбора жидкости ГУР

Прежде всего, замена масла в ГУР предполагает слив старой жидкости и заливку новой в полном объеме

При этом важно понимать, что для разных автомобилей могут использоваться разные жидкости гидроусилителя. В одних случаях это обычная ATF для АКПП (типа Dexron), тогда как в других только специальные минеральные масла и жидкости типа PSF

По этой причине следует подобрать такую жидкость, которая рекомендуется для гидроусилителя конкретного автомобиля. На практике,  нужно воздержаться от экономии на данном узле, так как замена выполняется не так часто.

Важно понимать, что  в процессе работы масло в ГУР сильно нагревается. На самом деле, условия не такие уж и щадящие, как многие могут подумать

Самом собой, чтобы гидроусилитель нормально работал, масло должно соответствовать всем требованиям, допускам и рекомендациям,  а также отличаться стабильностью в тяжелых условиях и т.д.

Частичная замена

Частичная замена подразумевает выкачивание жидкости с помощью шприца и трубки из расширительного бачка ГУР. Заменой эту процедуру назвать сложно, скорее разбавлением, поскольку кроме бачка, много масла находится в самой системе.

Если вы все же решили, что этого будет вполне достаточно, приступаем к замене. Откручивается крышка расширительного бачка, шприцем с закрепленной на конце трубкой производится откачивание всей находящейся в бачке жидкости.

В горловине может стоять фильтрующий элемент, как в случае с Renault Logan, он снимается после небольшого поворота по оси.

После того как вся старая жидкость удалена, необходимо залить новую до отметки max (на разных машинах обозначения могут различаться, на Nissan это cold max). Частичная замена произведена.

Как промыть бачок гидроусилителя руля

В процессе эксплуатации автомобиля в жидкости гидроусилителя руля накапливаются продукты износа. В основном это микроскопические металлические частички, металлическая стружка, которая циркулирует по системе и попадает в насос и рейку снова и снова. Эту взвесь иногда называют «серебрянкой». Чтобы увидеть серебрянку нужно посветить фонариком в бачек гидроусилителя руля и немного помешать ее любым стержнем. Разноцветные серебристые разводы – это и есть металлическая взвесь.

По количеству серебрянки в системе ГУР можно судить о ее состоянии. В исправно работающей системе масло чистое, но если ее много, то ждать беды. Это значит, в насосе идет ускоренный износ. Чем больше в системе металлической стружки, тем быстрее идет износ. Если серебрянки слишком много, то это значит, что насос уже испорчен. Полированные детали насоса задраны, а снятый металл циркулирует по системе.

Ремонтировать такой насос уже поздно. Эта неисправность называется «задиры роторной пары» и проявляется увеличенным усилием на руле на холостых оборотах.

Замена насоса ГУР, взамен испорченного, в случае обильного количества серебрянки в системе, имеет сложность. Если не удалить металлические частички из системы, то новый насос будет так же испорчен. Но промыть все полости системы ГУР, особенно цилиндр рулевой рейки совсем не просто.

Описанную ниже процедуру рекомендуется проводить раз в 10 – 20 тысяч километров. Можно приурочить ее к очередной замене масла в двигателе. Это значительно увеличит срок службы насоса. А в случае замены насоса эта процедура обязательна!

Промывка системы ГУР без разборки.

1. Потребуется примерно два литра (или больше) жидкости ГУР. (Жидкость должна подходить по типу для вашего автомобиля.) Груша или большой шприц для откачки масла из бачка. Емкость для слива масла.
2. Процедуру лучше проводить вдвоем. Один человек сидит за рулем, другой у открытого капота.
3. Завести мотор, но в процессе процедуры не газовать!
4. Прокрутить руль пару раз от упора до упора, чтобы жидкость в системе перемешалась.
5. Прекратить вращать руль и откачать из бачка весь доступный объем масла. Обычно это грамм 200. Если вследствие низкого уровня жидкости в бачке, в насос попадет воздух, то раздастся вой и масло вспенится. Но это не повредит насосу. Наоборот, пузырьки воздуха лучше захватывают мусор в системе.
6. Долить жидкость в бачек до нормального уровня, и повторить пункт 4.
7. Повторять последовательность пока не будет израсходована вся приготовленная жидкость. После этого долить жидкость в бачек до нормального уровня, подождать пока осядет пена и снова долить. Заглушить мотор.

В некоторых случаях в зависимости от конструкции бачка при низком уровне жидкости ее может начать выкидывать через открытую пробку. В этом случае не следует откачивать жидкость до конца.

При сильной загрязненности системы может понадобиться до 5-ти литров новой жидкости. При замене насоса нужно сначала промыть систему, а потом уже заменять его. К сожалению, альтернативой данной промывки может быть только полная разборка и чистка системы. Поэтому неудобность процедуры оправдывается результатом.

Держите систему ГУР в чистоте !

Установка нового насоса ГУР

Установка производится в обратном порядке.

Одеваем насос на шпильки

Закручиваем гайки крепления насоса

Подключаем трубку подачи и шланг обратки.

Заменяем бачок системы ГУР

Более подробно, как заменить бачок и зачем его менять показано на странице Замена бачка ГУР

Также очень желательно заменить рабочую жидкость. Доливаем жидкость до уровня

После этого необходимо покрутить шкив насоса рукой. Только после этого монтировать ремень.

Устанавливаем короб воздушного фильтра и делаем пробный запуск двигателя.

Первые секунду-две от насоса может исходить посторонний звук. Если этот звук дольше, тогда необходимо остановить мотор и всё проверить. Особенно уровень жидкости в бачке.

Также при первых поворотах руля могут исходить посторонние звуки. Но не больше секунды-двух.

Даем мотору поработать. Пробуем легкость поворота рулевого колеса. Никаких заеданий быть не должно.

Если всё сделано правильно и работает исправно, тогда движение жидкости в бачке должно быть практически незаметным

Если в бачке наблюдаются пузыри, пена или неравномерный поток, значит что-то не так и необходимо разбираться.

Более подробно можете посмотреть в моем видео

Замена насоса ГУР своими руками

Гидроусилитель рулевого управления, под краткой аббревиатурой: гидроусилитель руля или ГУР, стал неотъемлемой частью большинства транспортных средств. Из названия ясно, что принцип работы основывается на законах гидравлики. Для работы механизм использует давление, создаваемое насосом, который приводится в движение от коленчатого вала мотора. То есть посредством ременной передачи происходит попадание масла в узел рулевого управления, а это создает комфортное вращение рулевого механизма.

Устройство было выдвинуто в 1925 году Френсисом Дэвисом. Так как на грузовых ТС вращать рулевое колесо было крайне сложно, то здесь гидроусилитель оказался как-никак, кстати. Уже после, когда устройство претерпело массу изменений им стали оснащать остальные модели авто. Конечно, принцип работы остался прежним, но некоторые первоначальные недостатки исправили. Теперь ГУР – это надежный механизм, требующий к себе регулярного внимания. Необходимо контролировать его работоспособность, то есть осматривать его герметичность и следить за уровнем жидкости в бачке. Если выявленные неполадки вовремя устранять, то аппарат будет эксплуатироваться долго.

• 1 Когда необходим ремонт или замена ГУР
• 2 Проверка насоса гидроусилителя руля
• 3 Замена насоса гидроусилителя руля

Типы неисправностей и их симптомы

Проявления поломок насоса, описанные выше, в реальности могут быть и не связаны с самим насосом. Поэтому для начала нужно внимательно осмотреть всю систему гидроусиления руля. И только если проблема не найдена, приступить к работе с самим насосом.

Неисправности делятся на два типа:

• механические повреждения и износ. Сюда относятся появление заусенец, проблемы с подшипником, неровности во внутренней части, износ прокладки и т.д.;
• проблемы с гидравликой. Связаны с недостаточным уровнем жидкости, неправильным ее выбором и «старением». Попадание мусора внутрь системы также может приводить к появлению “симптомов”, а, в дальнейшем, к поломке. Банальное завоздушивание относится к этому же типу неисправности.

Первые можно определить только разобрав насос гидроусилителя руля и осмотрев каждую его составляющую. Что касается второго типа неисправностей, то в первую очередь нужно ответить на вопросы — сколько времени прошло с момента смены жидкости в системе? Подобрана ли жидкость в соответствии с инструкцией? Достаточен ли её уровень? А в случае завоздушивания, зачастую, достаточно прокачать гидравлику для восстановления работоспособности ГУР.

Нюансы сборки

Собираем ротор с лепестками в горизонтальном положении, чтобы все не высыпалось. Вставляем в верхнюю крышку и нанизываем на вал. Аккуратно переворачиваем в вертикальное положение конструкцию и вращаем медленно вал. Наблюдаем, как двигаются лопатки в роторе. Они должны входить и выходить из пазов без заеданий и заклиниваний.

Ремонт насоса ГУР будет считаться не полным, если не заменить все прокладки и уплотнители. Обидно будет, если через 1000 километров что-то потечет.

Вставляем обойму с ротором точно по направляющим и определенной стороной. Рекомендуется запомнить, как она была установлена при разборке насоса. Если перепутать стороны, то сливные и всасывающие отверстия крышек будут смещены, маслонасос работать не будет.

Что в итоге

Как видно, замена ГУР или его отдельных элементов (уплотнители, рейка, насос) может быть заметно отсрочена благодаря правильному обслуживанию системы.  Другими словами, гидроусилитель нужно регулярно обслуживать качественным маслом, точно так же, как и ДВС или КПП.
