Небольшой совет

Даже высококачественные предохранители недорогие, поэтому мы настоятельно рекомендуем возить с собой в автомобиле запасной комплект. Уже ушло в прошлое время, когда можно было обойтись жучками или даже «пятикопеечной» монетой и безболезненно добраться если не до места назначения, то хотя бы к ближайшему автомагазину, и купить необходимую деталь.

В настоящее время автомобильные предохранители иные и соответствуют современным требованиям безопасности. Да и практика показывает, что замена «кустарными» самоделками может привести к довольно плачевным результатам. В лучшем случае вам придется поменять блок предохранителей, в худшем − всю или часть электросистемы автомобиля.

Для чего нужны реле поворотов

Реле поворотов, также именуемое реле-прерывателем, обеспечивают корректную работу указателей поворотов. В отличие от других световых приборов поворотники работают прерывисто, то есть мигают

Этим обеспечивается дополнительное внимание окружающих к намерению водителя транспортного средства совершить маневр: перестроиться в другую полосу, совершить поворот и т. д

Прерывистую работу указателей поворотов и обеспечивает реле-прерыватель

Оно замыкает и размыкает электрическую цепь, благодаря чем лампы поворотников и мигают, привлекая внимание окружающих. Также реле-прерыватель дополнительно обеспечивает создание звукового щелчка, который напоминает водителю автомобиля о включенном переключателе поворотников

И последняя функция реле поворотов — работа аварийной сигнализации, поэтому в современных авто работа указателей поворотов и аварийки обеспечивается одним реле.

Отсутствие мигания указателей поворотов приравнивается к их неисправности, поэтому поломка реле не позволит водителю пройти техосмотр. Также некорректная работа поворотников расценивается как невыполнение требований ПДД о предупреждении других водителей о совершении маневра и может привести к штрафу со стороны ГИБДД в размере 500 рублей.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

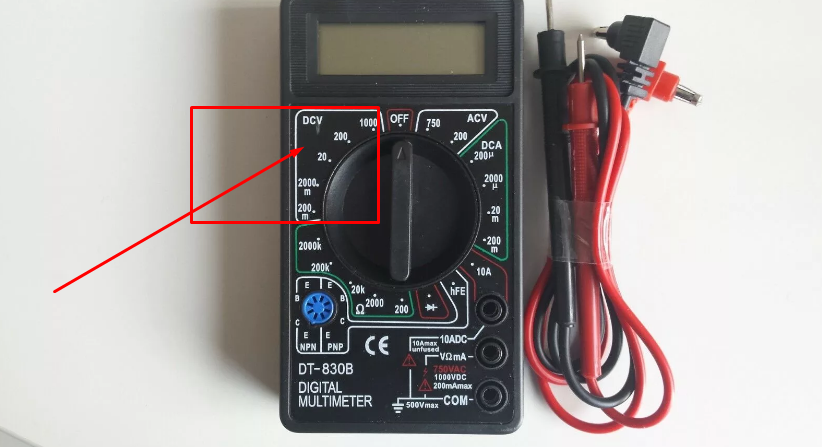

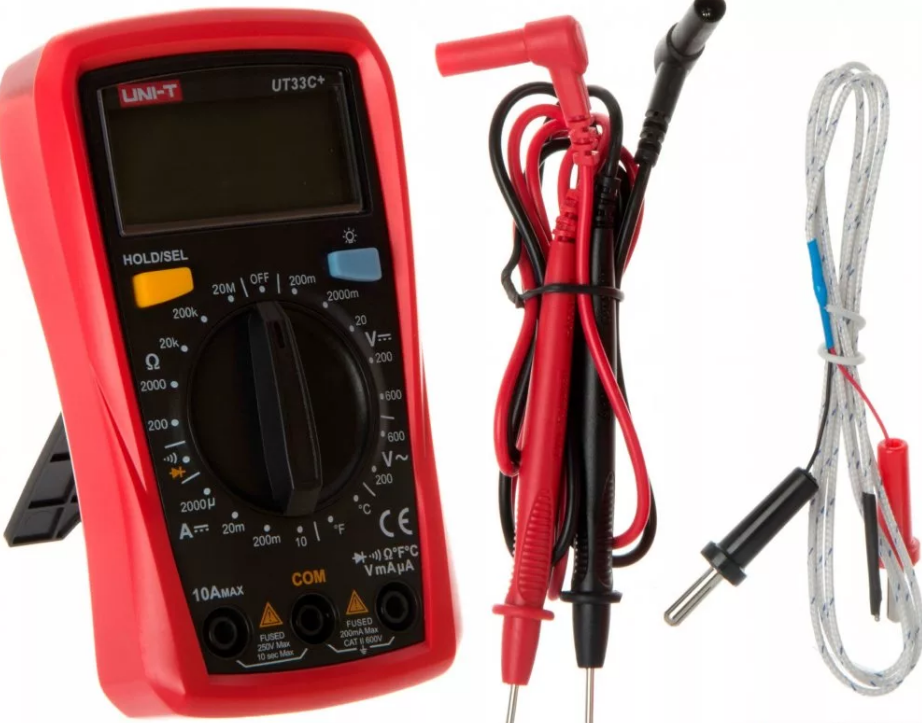

Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

На приборе она обозначается так:

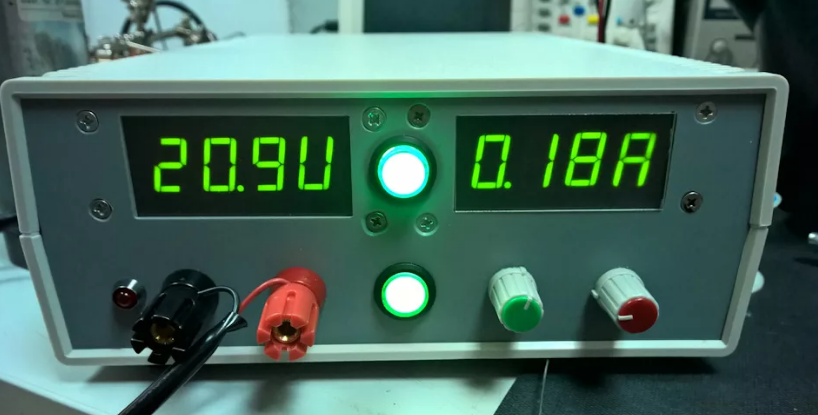

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Причины неисправностей

Неисправности реле поворотов обычно связаны с нарушением электромагнитной проходимости в самом реле. Причиной могут скрываться в подгорании или замыкании контактов, вздувшихся конденсаторах, выходе из строя электронной схемы и т. д. Обычно причину выхода из строя реле можно опознать по характерным проявлениям неисправности.

В том случае, если поворотники горят постоянно и не мигают, то, вероятнее всего, причиной неисправности является поломка электромагнитной части реле. Чаще всего в этом виновато замыкание контактов из-за их подгорания.
Нехарактерное мигание указателей поворотов (слишком частое или слишком редкое) также может быть связано с реле поворотов. Однако в этом случае можно искать проблему и в других местах. Возможные причины такого поведения указателей могут крыться в окислении патрона или цоколя ламп либо обрыве провода, идущего к лампам. Также такое явление часто встречается после замены стандартных ламп накаливания в указателях поворотов на светодиоды. Если ни одна из этих возможных причин не подтвердится, то, вероятнее всего, поломка все же кроется в реле.
Еще один вариант некорректной работы реле поворотов проявляется в том, что лампы указателей не горят вовсе. Такое явление встречается в случае сгорания контактов реле. Однако такое проявление неисправности характерно и для других поломок: перегоревшем предохранителе, обрыве цепи либо сломанном переключателе поворотов.

Тестирование контактных групп

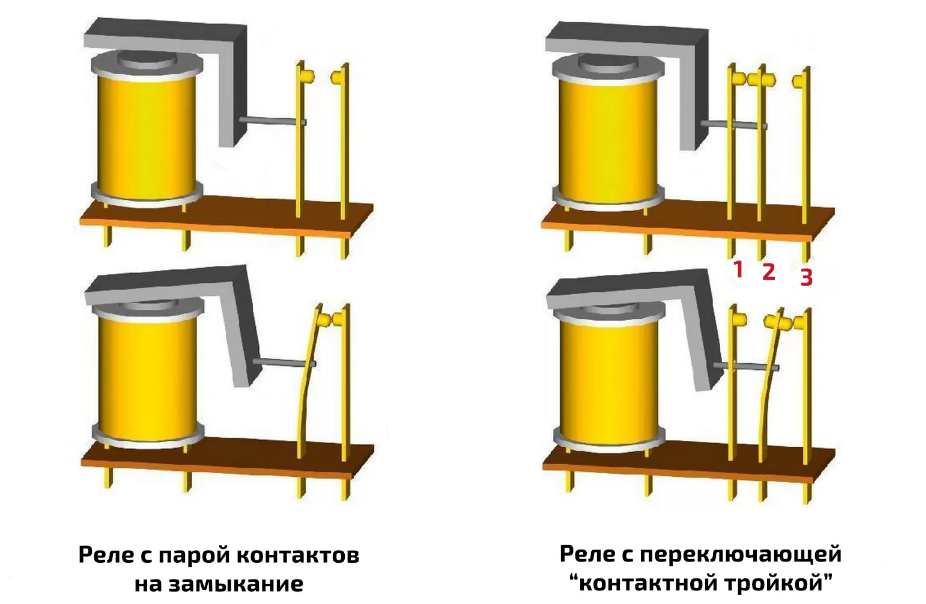

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

Действуйте так:

Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.

Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

Самостоятельный ремонт

Ремонт вышедшего из строя реле поворотников обычно заключается в замене детали. Ее стоимость не настолько велика, чтобы осваивать курс радиоэлектроники и пытаться отремонтировать вышедшее из строя реле. Само реле поворотов находится в блоке реле и предохранителей, обычно он располагается под передней панелью автомобиля. В некоторых моделях автомобилей реле поворотов вынесено в отдельный разъем.

Замена реле не представляет собой ничего сложного. Для этого нужно определить его точное месторасположение (можно найти в мануале к конкретной модели автомобиля или подсмотреть схему в интернете). Сломанное реле демонтируется, а новое устанавливается в релейный блок или в отдельный разъем. Напряжение нового блока должна соответствовать питанию электросети автомобиля (12 или 24 вольт).

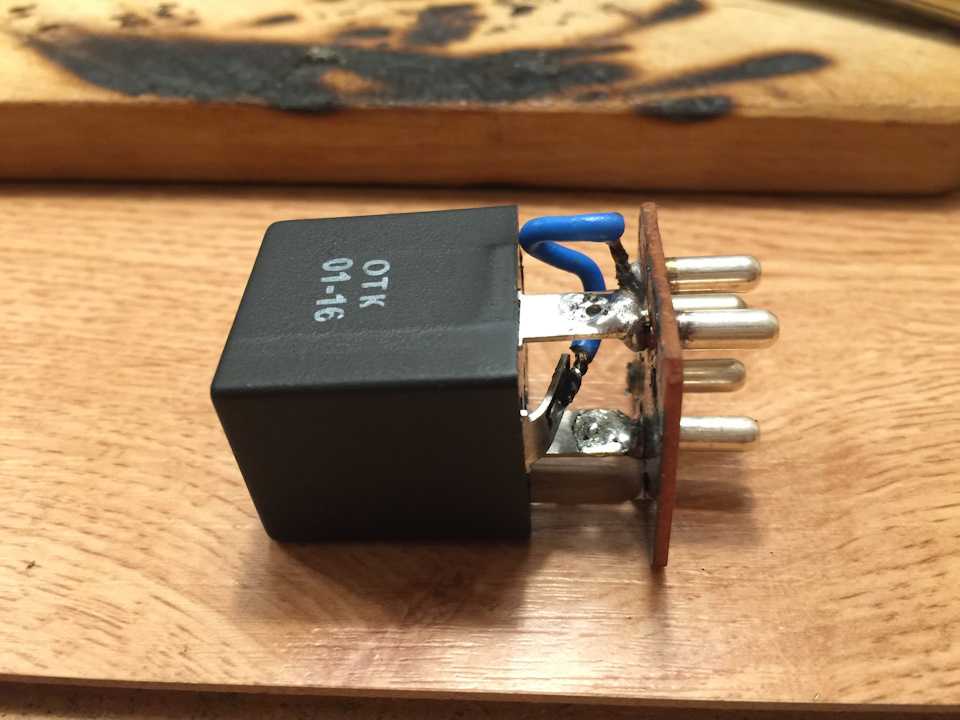

Для тех, кто все же предпочитает самостоятельный ремонт, можно дать несколько советов. Если у реле подгорели контакты, то можно попробовать их зачистить, однако такой меры вряд ли хватит надолго. Также нужно подпаять оборванные контакты, если имеются подобного типа повреждения. Если имеются трещины в силовых выводах реле, то их также нужно подпаять. Потерявшие емкость или вздувшиеся конденсаторы следует заменить на новые.

Естественно, для подобного ремонта необходимо иметь паяльник и уметь им пользоваться. Ремонт реле в этом случае ничем не отличается от ремонта любой радиоэлектронной детали. Понадобятся флюс и припой, также при замене конденсаторов необходимо не забывать о правильной полярности.

Принципы работы

Разнообразие реле поворотов достаточно велико, однако все они подразделяются на два основных вида:

классические электромагнитно-тепловые реле;
электронные реле.

Электромагнитно-тепловые реле считаются устаревшими и ныне их можно встретить лишь на совсем старых автомобилях, например, классических «Жигулях». Реле такого типа состоят из сердечника с медной обмоткой. В верхней части сердечника располагаются две контактные группы, в боковинах — металлические якорьки. Конструкция помещается в металлический корпус, в нижнюю часть которого выводятся контакты для подключения в сеть.

При включении переключателя поворота сеть замыкается — лампа не горит. Затем один из якорьков под воздействием нихромовой струны в сердечнике выпрямляется и замыкает контакты. После этого ток начинает течь по обходной схеме, а лампа загорается в полную силу. Щелчок поворотников обеспечивается ударом металлического якорька по контактам.

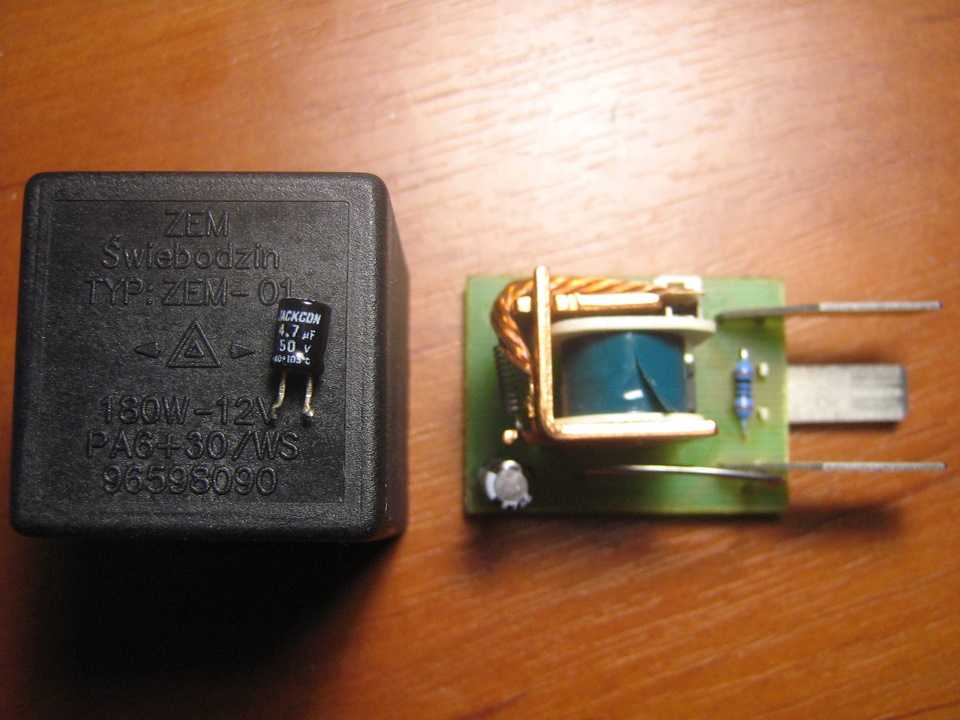

Электронное реле состоит из двух основных частей: классического электромагнитного реле и электронного ключа, обеспечивающего частоту срабатывания реле. В реле подобного типа принцип работы нихромовой струны, обеспечивающей замыкание контактов, возложен на отдельную монтажную плату (ключ). В остальном схема работы схожа: протекающий ток замыкает контакты, после чего загораются лампы указателей и лампочка на приборной панели. Прерывание тока приводит к опусканию якорька и размыканию контактов — лампы указателей гаснут. Характерный щелчок также обеспечивается ударом якорька о контакты.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

Все компоненты, которые получают ток от реле, необходимо отключить.
Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Маркировка изделий

Любой плавкий предохранитель на схеме помечается определенным индексом, в составе которого наблюдается присутствие двух букв. Первой из них отмечается защитный интервал:

Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!
Реле времени: как подключить своими руками? Для чего используется и обзор уровней автоматизации. Виды, маркировка и принцип работы устройства
Реле контроля напряжения: советы по установке и подключению своими руками. Выбор и принцип работы для однофазной и трехфазной сети

a – короткие замыкания;
g – перегрузки и замыкания.

Предусмотренная производителем маркировка плавких предохранителей также содержит вторую букву, указывающую разновидность защищаемого устройства:

G – все электрические приборы.
L – токопроводящие кабели и распределители энергии.
M – электрические моторы.
Tr – трансформаторные системы.

Mitsubishi Lancer IX Замена предохранителя в прикуривателе

Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.

Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый «предохранитель» не сработает в нужный момент, а это чревато возгоранием проводки. Поэтому, будьте внимательны и осторожны!

Поэтому, будьте внимательны и осторожны!

Для работы потребовались следующие инструменты и материалы:

кусачки;
кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
плоская отвертка;
головка на 7 мм.

Приступим к замене предохранителя в прикуривателе

1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края о src=»https://am-master.ru/wp-content/uploads/a/6/2/a623a2d1247e088fb0bf0ce3514b5c0e.jpg» class=»aligncenter» width=»640″ height=»360″

2. Отсоединяем провода от прикуривателяПровод 1 отсоединяется просто и свободно.Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.Также есть 4 провод — это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.

3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом

4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.

Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.

В отчете использовались материалы автора «BlackSTW», за что ему большое спасибо!

Поиск поломок

Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?

Порой лучше все сделать самостоятельно.

Причина поломки	Ваши действия
Сгорел предохранитель прикуривателя	Элемент необходимо заменить
Вышла из строя лампа подсветки	Устройство нуждается в замене
Повреждена проводка	Проводится проверка, меняются перегоревшие, оборвавшиеся или окислившиеся провода
Не работает сам прикуриватель	Ремонту девайс не подлежит, потому придется менять.

Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.

Замена предохранителя

Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.

Замена элемента выполняется следующим образом:

Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
С помощью пинцета извлеките перегоревший предохранитель;
Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Проводка

При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.

Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

Здесь нужна тщательная проверка проводов, контактов, то есть всей цепи. Возможно, где-то имеет место короткое замыкание, либо обрыв.

Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.

Проводка устройства

Лампа

Лампочка прикурки на ВАЗ 2110 — это тоже не редкая проблема неисправности устройства. Чтобы ее заменить, особых навыков иметь вовсе не обязательно. Просто выполните работу в строгой последовательности операций, можете для наглядности посмотреть обучающее видео.

Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
Снимите облицовку.
Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.

Лампа прикурки

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).
