Как снять датчик охлаждающей жидкости самостоятельно и заменить на новый

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

отсоедините разъем от датчика;
переведите режим измерения мультиметра на «20 В постоянное напряжение»;
присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

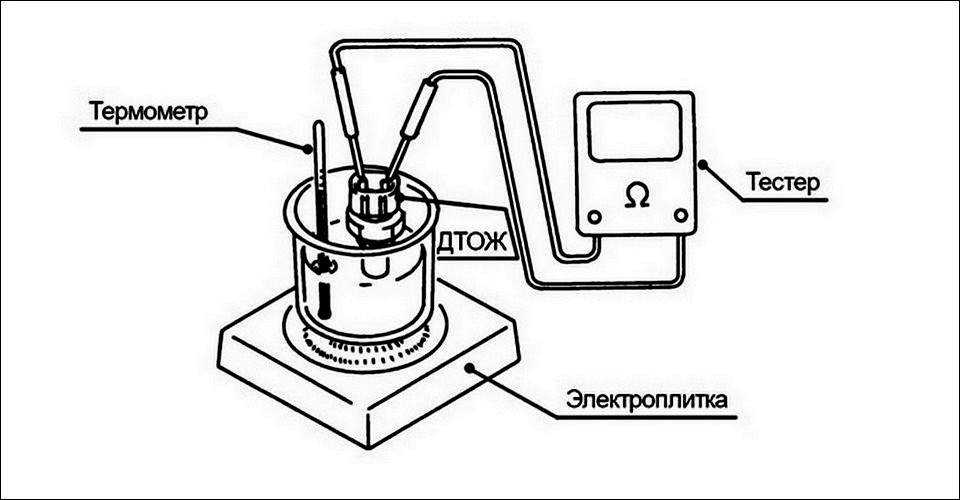

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

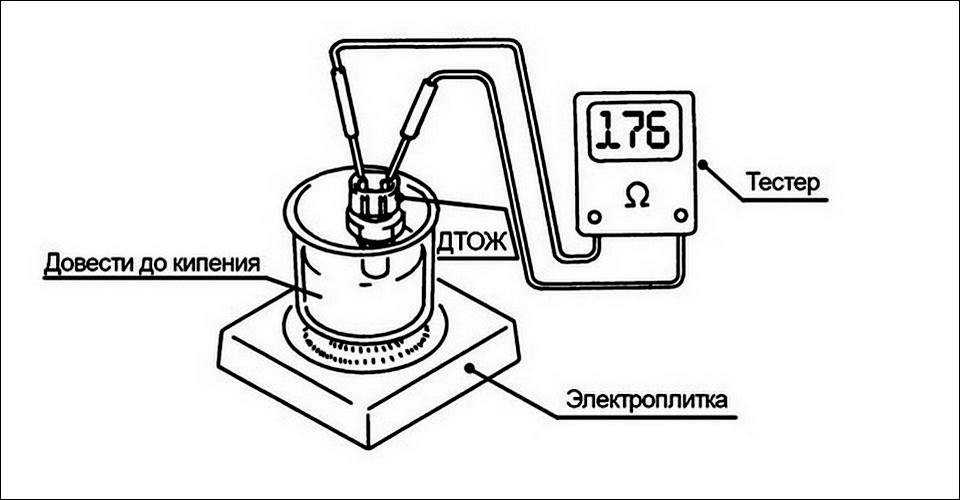

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

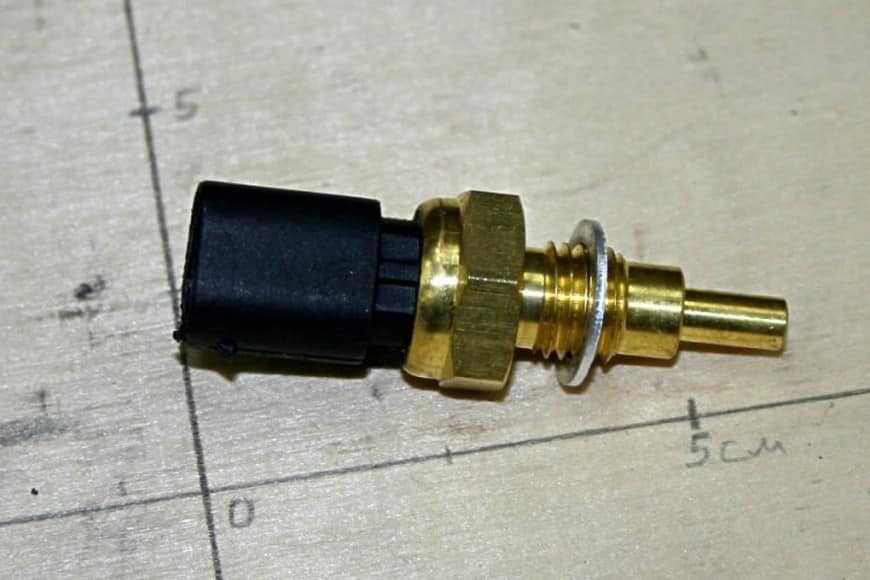

Датчик температуры охлаждающей жидкости (ДТОЖ) – устройство, принцип работы

Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

Устройство и принцип работы датчика температуры охлаждающей жидкости

«Прародителем» современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

Где находится датчик температуры охлаждающей жидкости

Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.

Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.

Признаки неисправности ДТОЖ

Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:

проблемы с запуском двигателя в холодную погоду,
плохой выхлоп на холодном двигателе,
повышенный расход топлива и т.д.

Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.

Проверка датчика температуры охлаждающей жидкости

Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
	4800 — 6600	4,00 — 4,50
10	4000	3,75-4,00
20	2200 — 2800	3,00 — 3,50
30	1300	3,25
40	1000-1200	2,50 — 3,00
50	1000	2,5
60	800	2,00-2,50
80	270 — 380	1,00-1,30
110		0,5
	разрыв цепи	5,0 ±0,1
	замыкание на «землю»

Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
	254-266
20	283-297	0,6 — 0,8
80	383-397	1,0-1,2
	разрыв цепи	5,0 ±0,1
	замыкание на «землю»

Замена датчика

Если была обнаружена неисправность ДТОЖ, его необходимо немедленно заменить на новый.

Рассмотрим подробнее, как это сделать:

Изначально необходимо, чтобы двигатель и вся система полностью остыла — только в этом случае можно приступать к работе.
Далее необходимо слить антифриз, чтобы добраться до ДТОЖ.
После обнаружения устройства его отсоединяют от проводов.
Используя гаечный ключ на 19, откручивают сам датчик.
Резьба нового исправного датчика перед установкой обрабатывается герметиком.
На место старого датчика прикручивается новый.
Подсоединяется вся проводка.
В систему заливается охлаждающая жидкость.
Запускают двигатель, чтобы убедиться в герметичности датчика (жидкость не должна протекать).

Таким образом, ДТОЖ является неотъемлемым элементом хорошей и безопасной работы двигателя, поэтому необходимо следить, чтобы он всегда был исправен и выполнял свои функции. Чтобы поменять или проверить ДТОЖ в автомобиле, необходимо следовать рекомендациям, которые подробно описаны в нашей статье.

Уважаемые автолюбители, сейчас мы узнаем о маленьком и незаметном устройстве, помогающим следить за градусами и вовремя предотвращать опасный перегрев. Это датчик температуры двигателя.

Одним из параметров двигателя внутреннего сгорания, от которого напрямую зависит его работоспособность и долговечность, является рабочая температура, которая не должна превышать критических отметок, но и не быть слишком низкой.

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

расход горючего на 100 км;
объем и качество газов;
возгорание топливовоздушной смеси;
оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

Ключ на 19 мм.
Мультиметр.
Емкость для слива ОЖ.
Электрочайник для подогрева воды.
Термометр.
Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.

Как проверить датчик температуры жидкости охлаждения?

Берем датчик и опускаем его в теплую воду.
Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.
Есть еще способ проверки датчика температуры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.

Температура, С	Сопротивление, Ом
5 000 — 6 500
10	3 350 — 4 400
20	2 250 — 3 000
30	1 500 — 2 100
40	950 — 1400
50	700 — 950
60	540 — 675
70	400 — 500
80	275 — 375
90	200 — 290
100	150 — 225

По какой причине может возникнуть неисправность датчика температуры

Конструкция датчика температуры ОЖ достаточно простая, поэтому сами датчики ломаются очень редко, но различные сбои происходят довольно часто. Причины сбоев таковы:

Использование в системе охлаждения некачественного антифриза. Часто многие водители заливают в систему охлаждения антифриз неизвестных производителей, а иногда даже и «ТОСОЛ». Использование таких жидкостей ведёт к образованию налёта в системе охлаждения. Покрываясь этим налётом, материал датчика может изменить свою структуру и подавать неверные сигналы. Как правило, температура начинает фиксироваться более низкая, чем в реальности. В результате вентиляторы включаются с опозданием, и некоторое время двигатель работает без надлежащего охлаждения;
Некачественный датчик. Многие безоговорочно верят уверениям продавца, что в такой простой детали брак в принципе невозможен и покупают датчики от неизвестных китайских производителей. Хотя китайцы мастера маскировать дешёвые материалы под более дорогие путём их покраски или напыления. Да и кустарное производство не в состоянии обеспечить точность изготовления детали. Такой датчик, не сработав вовремя, запросто может привести к выходу из строя радиатора охлаждения двигателя;
Течь радиатора через сорванную резьбу или неплотно закрученный датчик. Не стоит забывать, что материал радиатора довольно мягкий и закручивать его с чрезмерным усилием не стоит. Не докручивать также не следует. Повреждение прокладки тоже может привести к утечке;
Неполадки в работе электрики. Это самая распространённая причина некорректной работы датчика. Ошибку в работе может спровоцировать множество факторов, от резких скачков напряжения до банального окисления контактов. Любая проверка датчика должна включать в себя действия по проверке состояния контактов;
Нестабильная работа термостата.

Проверка снятого ДТОЖ

Перед демонтажом датчика из системы охлаждения, нужно слить небольшой объем антифриза. Если этого не сделать, тосол зальет все подкапотное пространство.

С термометром

Если первоначальная диагностика ничего не выявила, нужно выкрутить датчик гаечным ключом. Прежде чем проводить дальнейшую проверку, стоит очистить корпус и щуп терморезистора от налета и грязи.

Проверка с термометром

Проверка ДТОЖ в домашних условиях с термометром:

Поставить емкость с водой на электрическую плитку или газ.
Взять мультиметр и включить измерение сопротивления.
Термистор датчика погрузить в воду, а к контактам присоединить «крокодилы» мультиметра.
В емкость с водой, в которую помещен ДТОЖ, поместить термометр.
Постепенно повышать температуру воды и фиксировать показания мультиметра с шагом в 5 градусов.

Записанные параметры температуры и соответствующие им значения сопротивления нужно сравнить с таблицей параметров для автомобиля конкретной модели. Возможны небольшие отклонения от указанных значений.

Без термометра

Этот метод мало отличается от предыдущего, но в нем показания достаточно снять один раз. Чтобы провести диагностику датчика без термометра, нужно:

Окунуть его в емкость с водой и довести ее до кипения.
К выходным контактам датчика подсоединить щупы мультиметра и посмотреть показания.
При исправной работе датчика тестер будет показывать сопротивление 176 Ом в кипящей воде.

Проверка тестером

В некоторых авто установлено два датчика температуры антифриза. Сразу оба прибора выйти из строя не могут, поэтому нужно попеременно проверить каждый из них.

Причины поломки датчика

Конструкция термистора простая, поэтому поломка данного механизма — это редкость. В основном, подобное случается просто из-за старости либо физического повреждения. К примеру, коррозия контактов и стальных компонентов способна проявиться, когда в охладительную систему заливается обычная вода. Кроме того, можно выделить еще ряд причин поломки термодатчика:

Повреждение «фишки». Иногда после определенных повреждений ломается так называемая «фишка», то есть, блок контактов, который подключается к ДТОЖ. Согласно обширной статистике, это одна из наиболее популярных неисправностей термистора. Именно из-за нее случается большинство поломок запчасти, которая сама по себе довольно надежна.

Повреждение корпуса. Такая проблема выражается в разных аспектах. Часто видно потеки антифриза, вытекающего из резьбы либо корпуса резистора. Могут с легкостью повреждаться выводы и сам терморезистор, который станет выдавать собственный сигнал с ошибками.
Проблемы с выводом в ДТОЖ. Если такое случилось, то ремонт здесь не поможет. Ведь корпус измерителя часто запаян и не дает свободного доступа к своим внутренним элементам. В связи с этим, термодатчик в любом случае придется менять на новый. Пытаться отремонтировать не стоит. Это будет просто потраченное впустую время.
Нарушение нормальной изоляции кабелей. Речь здесь идет о различных кабелях, которые идут на запчасть от контроллера и назад. Изоляция кабелей может повреждаться из-за перетирания, какого-то воздействия, либо же просто от старости. Это в особенности актуально для тех транспортных средств, которые используются при высокой влажности и резких перепадах степени теплоты.
Окисление выводов. Бывает такое, что от многолетнего регулярного использования или под действием испарений на измерителе окисляются выводы. Из-за этого через них и не может пройти сигнал.

Характерные признаки выхода ДТОЖ из строя на Приоре: причины увеличенного расхода

Температурный датчик двигателя или включения вентилятора является одним из главных исполнительных органов блока управления. Неисправность такого устройства влечет за собой некорректную работу двигателя, и следствие такой поломки «бьет по кошельку», ведь при этом значительно вырастает расход топлива. За счет того, что ДТОЖ выполняет очень важную функцию, измеряя температуру двигателя, и передавая информацию на электронный блок, такое устройство выходит из строя редко. Имеется в виду полная неисправность датчика, когда на панели приборов загорается Check Engine, и высвечивается на бортовом компьютере следующие коды ошибок:

Р0115 — неисправность электрической цепи ДТОЖ;
Р0116 — ошибка датчика в виде выхода значений за допустимый диапазон;
Р0117 — низкий уровень сигнала на выходе ДТОЖ (на ЭБУ от датчика поступает напряжение ниже 0,14В);
Р0118 — повышенный уровень сигнала от ДТОЖ (выходное напряжение свыше 4,91В);
Р0119 — ненадежность контакта датчика. Обычно такая ошибка высвечивается, если сигнал от устройства прерывается.

Различают следующие виды неисправностей датчиков ТОЖ, которые встречаются на Приорах:

Термистор со временем начинает показывать некорректные значения температуры, то есть, врет. Убедиться в этом можно с помощью мультиметра.
Перетирание проводов возле разъема датчика, что приводит также к некорректной его работе.
Снижение качества изоляции.

Характерными признаками того, что рассматриваемый элемент вышел из строя или он «барахлит», являются следующие проявления:

на холодную падают обороты двигателя;
отсутствие холостого хода или плавающие обороты;
нестабильная работа ДВС;
невозможность запуска двигателя на горячую (вследствие отказа ДТОЖ);
включение вентилятора, что обычно сопровождается совместно с ошибкой Р0115.

Это интересно! Однако самый распространенный тип неисправности ДТОЖ на Приоре — когда вентиляторы охлаждения включаются и выключаются без видимых на то причин, то есть на холодном двигателе или если температура не достигла значения включения.

Следствием неисправности устройства является увеличенный расход топлива до 10-15 литров на 100 км. Категорически противопоказана эксплуатация автомобиля с неисправным ДТОЖ. Если выявлены признаки его неисправности, то следует немедленно прибегнуть к диагностике или замене.

Как найти причину неисправности датчика температуры охлаждающей жидкости

Выполнить проверку и обнаружить неполадки ДТОЖ можно при помощи различных приборов, таких как омметр, вольтметр либо мультиметр, термометр электронный, также можете провести и визуальный осмотр.

До начала выявления неисправностей датчика необходимо проверить проводку в машине, так как прибор нуждается в постоянном питании (5 В) для корректной работы. Сделать это очень легко: сначала отсоединить ДТ охлаждающей жидкости от проводов, завести мотор, присоединить к проводам мультиметр или вольтметр и узнать напряжение.

Если измерительное устройство показывает напряжение 5 В, то можно начинать проверку датчика температуры.

Осмотрите устройство на наличие трещин, ржавчины на зажимах, проверьте, есть ли на поверхности прибора отверстие, сквозь которое просачивается жидкость для охлаждения. Все эти недостатки могут быть показателями того, что прибор неисправен. Для тщательной проверки необходимо померить сопротивление и напряжение устройства при помощи вольтметра либо мультиметра, осциогрофа. Если у вас в наличии нет данного оборудования, то можно воспользоваться им на СТО.

Многие датчики относятся к виду, у которого отрицательный температурный коэффициент сопротивления, то есть при повышении температуры ОЖ значение сопротивления уменьшается. Если необходимо определить, исправен ли прибор, то нужно просто подсоединить измерительное устройство (мультиметр, вольтметр) к проводу ДТОЖ и посмотреть напряжение при различных значениях температуры.

Если температурные показатели средние, то напряжение может колебаться от 2 до 3 В.

Необходимо завести и прогреть мотор до оптимальной температуры, при этом напряжение в датчике будет становиться меньше. Потом нужно взять термометр и измерить напряжение. Если выдало показание 0 В, то нет присоединения контакта к «земле», присутствуют повреждения проводов, которые передают сигнал от датчика к модулю управления. Однако если при осмотре проводов не выявлено видимых дефектов, значит, следует проверить соединения на линии, с помощью которой подается напряжение и заземление на ЭБУ. Неисправностей не обнаружено – следует проверить сам электронный блок.

Если напряжение на контакте 5 В, то это можно объяснить следующим образом:

Контакт, предназначенный для сигнала в штекере ДТ, не обеспечивает связь с данным устройством.
Цепь датчика разомкнута.
Линия заземления температурного прибора разорвана.

Наиболее часто главная проблема в том, что сопротивление на выходе и напряжение видоизменяются за пределами подходящего им диапазона. При горячем моторе нормальные значения ДТОЖ составляют 0,5 В, при холодном – 2 В. Если датчик имеет неисправности, то он может выдать при прогретом двигателе 1,25 В, при остывшем – 1,5 В.

Такая ситуация ведет к тому, что затрудняется запуск силового агрегата и происходит переобогащение топливной смеси. Данные значения не дадут вам код, который укажет причину неполадки, потому что датчик функционирует в допустимых пределах. Однако, как вы понимаете, датчик охлаждающей жидкости необходимо снять и заменить его на новый.

ДТОЖ отремонтировать не получится. Нужна лишь замена на новое устройство. Стоит температурный прибор недорого, следовательно, проблем у водителей не возникнет. Помните! Менять ДТ нужно только на устройство той же марки. В противном случае могут возникнуть неполадки в моторе либо датчик будет показывать ошибочные данные.

Вам понадобятся:

Ключи на 8, 13, 17, 21.
Емкость для охладительной жидкости.

Как проверить датчик температуры охлаждающей жидкости

Тестирование исправности и работоспособности запчасти возможна двумя методами. Первый — с демонтажем термистора, второй — непосредственно в моторе авто.

Перед такой процедурой важно отсоединить от термистора специальные клеммы контактов.
При этом перед монтажом надо обязательно убедиться, что питание все же подается на датчик ОЖ. В основном, это пять Вольт напряжения

Чтобы это выяснить, достаточно отключить от резистора его фишку, и посредством мультиметра, настроенного на замер постоянного напряжения, щупами точно проверить точное значение напряжения.
Если напряжение есть и имеет описанное значение, можно дальше проверять термодатчик.

Виды датчиков температуры двигателя: какой тип используется на Приоре

Важно понимать, что существует два типа датчиков температуры двигателя. Отличаются они принципом функционирования, и знать особенности работы нужно для того, чтобы не ошибиться при выборе такого элемента для своего автомобиля

Различают следующие виды ДТОЖ:

С отрицательным температурным коэффициентом (NTC — negative temperature coefficient) — он работает следующим образом: когда температура повышается, происходит снижение сопротивления, и наоборот.
С положительным коэффициентом (PTC — positive temperature coefficient) — он имеет противоположный принцип работы. Когда температура увеличивается, происходит повышение сопротивления.

Наиболее распространенными видами являются устройства с отрицательным температурным значением. Именно такие датчики и используются на автомобилях марки Приора. При холодном двигателе максимальное сопротивление термистора ДТОЖ Приоры достигает 100,7 кОм (такое значение будет при температуре -40 градусов). Когда мотор прогревается, увеличивается температура, а значит, и сопротивление падает. При высокой температуре +130 градусов сопротивление термистора составляет порядка 70 Ом. Эти показания являются рабочим диапазоном. При холодном двигателе падение напряжения в цепи будет большим (падает до 18%). По мере прогрева будет происходить его увеличение (до 90%).

Это интересно! Если двигатель холодный, то в цепи напряжение будет составлять около 3,4В, а при его прогревании, значение уменьшается до минимальных показателей (0,15В)

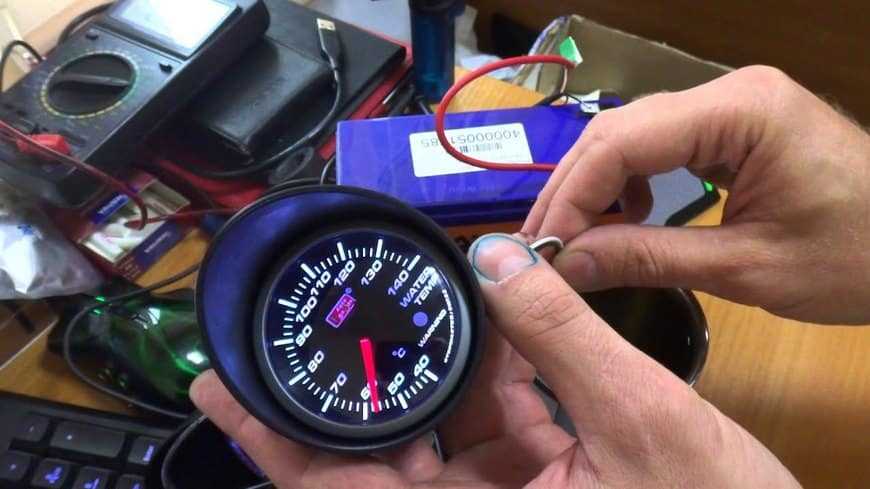

Важно знать, какой используется тип датчика на автомобиле, чтобы выполнить его диагностику и проверку на исправность или корректность работы.
