Двигатель 4a fe- технические характеристики и обслуживание

Технические характеристики 4D56 2,5 л/95 л. с.

Основной задачей при проектировании дизеля для конструкторов было увеличить мощность и эксплуатационный ресурс, обеспечить нормальную ремонтопригодность, поэтому в двигателе использовано рядное расположение 4 цилиндров и схема газораспределения DOHC с двумя верхними распредвалами. В турбированной версии использована схема двигателя SOHC с одним распредвалом.


Турбированная версия 4D56T

В таблицу сведены технические характеристики дизеля 4D56:

Изготовитель Mitsubishi
Марка ДВС 4D56
Годы производства 1986 – …
Объем 2476 см3 (2,5 л)
Мощность 70 кВт (95 л. с.)
Момент крутящий 201 Нм (на 2000 об/мин)
Вес 190 кг
Степень сжатия 21
Питание ТНВД
Тип мотора рядный дизель
Зажигание реле, блок управления, высоковольтные провода
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал литой 5 опор
Материал блока цилиндров чугун
Диаметр цилиндра 91,1 мм
Поршни алюминиевые
Коленвал кованый стальной 5 опор
Ход поршня 95 мм
Горючее ДТ
Нормативы экологии Евро-1/2
Расход топлива трасса – 8 л/100 км смешанный цикл 9 л/100 км

город – 10 л/100 км

Расход масла максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости 5W30 лето, 5W40 зима, класс CJ, замена после 7500 км пробега
Какое масло лучше для двигателя по производителю Mobil Delvac 1, Shell Rotella TTP, Mobil Delvac LE, ZIC RV
Масло для 4D56 по составу синтетика, полусинтетика
Объем масла моторного 4,5 л
Температура рабочая 95°
Ресурс ДВС заявленный 200000 км реальный 250000 км
Регулировка клапанов винты
Система охлаждения принудительная, антифриз
Объем ОЖ 7 л
Помпа Dolz H-212, Hepu P7734, GMB GWM 52A
Свечи на 4D56 MD092392
Зазор свечи 1,1 мм
Ремень ГРМ оригинальный Mitsubishi MD310484
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик 6 посадочных отверстий без смещения
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze
Компрессия от 25 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Моменты затяжки резьб свеча – 15 – 19 Нм маховик – 135 Нм

болт сцепления – 16 – 22 Нм

крышка подшипника – 38 – 42 Нм (коренной) и 25 – 29 Нм (шатунный)

головка цилиндров – 4 стадии 78 Нм, ослабить, 30 Нм + 90° + 90°

Двигатели Toyota Rav 4 4 поколения

Toyota Rav 4 4 поколения Тойота Рав 4 4 поколения комплектовались следующими моторами:

  • бензиновые 2.0 3ZR-FE и 2.5 2AR-FE;
  • дизельный мотор 2.2 2AD-FHV.

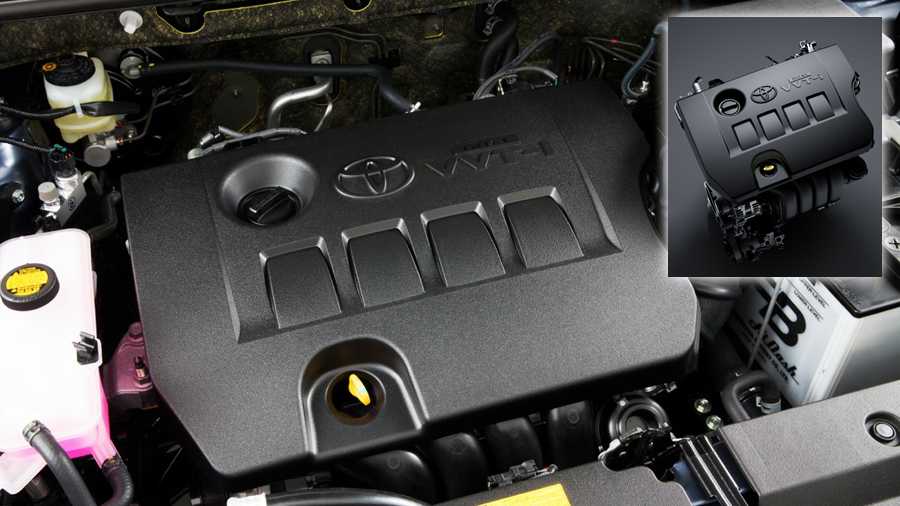

2.0 3ZR-FE

Двухлитровый ДВС марки 3ZR используется в Toyota Rav 4 4 поколения в сочетании с вариатором или механической коробкой передач. Основные характеристики двигателя 2.0 Рав 4 4 поколения:

  • мощность (л.с.) – 146;
  • максимальный крутящий момент (Н*м) – 187;
  • объем (куб.см) – 1986;
  • степень сжатия – 10;
  • разгон с ноля до ста км/ч (с) – 11,3;
  • предел скорости (км/ч) – 180;
  • впрыск топлива – распределённый DOHC, dual VVT-i;
  • привод ГРМ – цепной;
  • расход в городском, загородном и смешанном цикле (л/100 км) – 9,4; 6,4; 7,5.

Примерный ресурс двигателя Рав 4 2.0 3ZR-FE составляет 250 – 300 тыс. км, а заводская гарантия даётся на 100 тыс. км или три года. Допустимые производителем показатели расхода масла ограничены до 1 литра на 1000 км.

Глобальных проблем у двигателя 2.0 3ZR-FE нет. Но есть недостатки:

  • повышенная вибрация при работе на холостом ходу;
  • быстрая растяжка цепного привода ГРМ;
  • сложности с запуском зимой (при температуре ниже -10);
  • течь помпы.

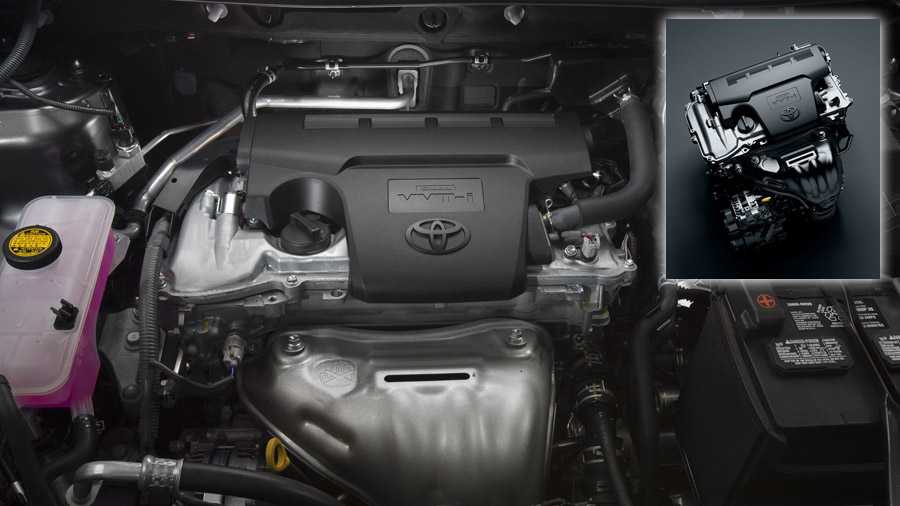

Двигатель Тойота Рав 4 2.5 2AR-FE

Toyota Rav 4 с мотором 2.5 2AR в России продается только с полным приводом и автоматической коробкой передач. Характеристики Рав 4 с двигателем 2.5 2AR-FE:

  • мощность – 180;
  • максимальный крутящий момент – 233;
  • объем – 2494;
  • степень сжатия – 10,4;
  • разгон с ноля до ста – 9,4;
  • предел скорости – 180;
  • впрыск топлива – распределённый DOHC, dual VVT-i;
  • расход в городском, загородном и смешанном цикле – 11,4; 6,8; 8,5.

Согласно эксплуатационным данным ресурс двигателя 2.5 AR-FE Рав 4 составляет более 300 тыс. км, а гарантийный срок равняется ста тысячам или трем годам. Компания Тойота допускает потребление масла мотором Рав 4 2,5 2AR-FE до 1000 грамм на 1000 км.

Минусы проявляются в следующем:

  • низкий ресурс цепи газораспределительного механизма;
  • отмечаются потёки из помпы;
  • снижение уровня компрессии после набега более ста тысяч километров;
  • при пуске в мороз появляется посторонний звук со стороны муфт VVT-i.

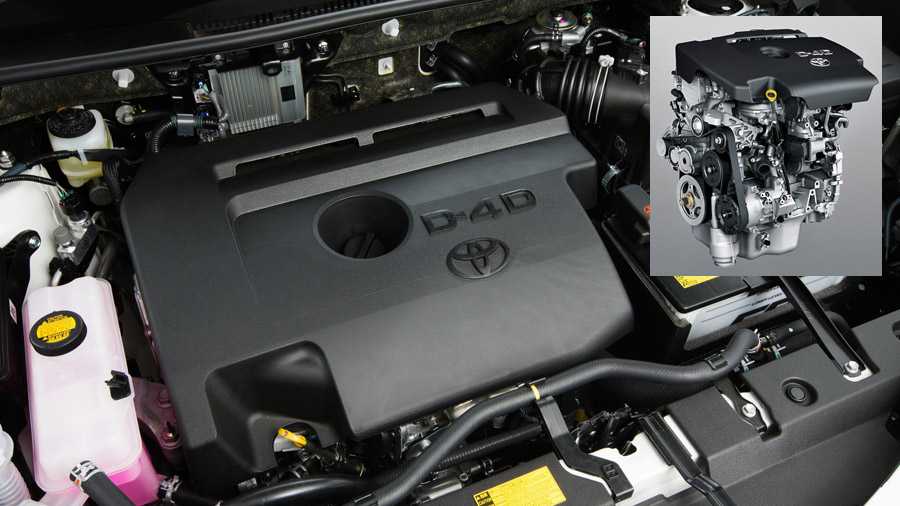

Дизельный 2.2 2AD-FHV

На Toyota Rav 4 4 поколения используются и дизельный мотор 2AD-FHV в сочетании с шестиступенчатой АКПП и полным приводом. Основные характеристики Rav4 2.2 дизель:

  • мощность – 150;
  • максимальный крутящий момент – 340;
  • объем – 2231;
  • степень сжатия – 15,7;
  • разгон с ноля до ста – 10;
  • предел скорости – 185;
  • впрыск топлива – прямой Common-rail, DOHC;
  • средний расход – 6,7;
  • привод ГРМ – цепь;
  • ресурс – около 300 тыс. км.

2AD-FHV В конструкции ДВС 2AD-FHV предусмотрены гидрокомпенсаторы, которые повышают общий уровень надёжности. Не вызывает никаких нареканий и цепной привод ГРМ. При этом отмечается низкое потребление топлива, по отношению к мощности мотора. Из недостатков:

  • низкий ресурс сажевого фильтра;
  • периодически отмечается повышенное потребление масла;
  • часто наблюдается разрушение прокладки головки блока цилиндров;
  • быстрое засорение клапана EGR.

Устройство двигателя Тойота Рав 4 2.0

Двухлитровый 1AZ-FE появился на заре 2000-ых годов. Это рядный 4-цилиндровый 16 клапанный агрегат с алюминиевым блоком цилиндров и цепным приводом ГРМ. В зависимости от настроек, степени сжатия и других параметров силовой агрегат в разные годы выдавал от от 145 до 152 л.с. Естественно в нашей стране мотор подгоняли под более выгодный дорожный налог, то есть менее 150 л.с. Мотор получил систему смены фаз газораспределения на впускном валу. Двигатель весьма чувствителен к перегреву, ведь это ведет к потери геометрии легкосплавного блока цилиндров.

В двигателе используется интеллектуальная система регулирования фаз газораспределения (VVT-i), система раздельного зажигания (DIS), продвинутая система управления дроссельной заслонкой (ETCS-i). При создании двигателя была поставлена цель достижения высокой мощности, малого уровня шума, низкого расхода топлива и приемлемой токсичности. Используются 12-дырчатые форсунки с высокой степенью дробления, для лучшего факела распыла топливной смеси. Применяются долговечные свечи зажигания с иридиевой наплавкой на электрод.

Особенностью мотора можно считать наличие двух балансировочных валов, которые находятся в постоянном зацеплении через шестерни с коленчатым валом. Смотрим картинку далее.

Трансмиссия

В четвертом поколении РАВ4 оснащался следующими типами коробок передач:

  • 6-ступенчатой механической КПП;
  • трансмиссией Multidrive-S бесступенчатого типа (вариатором);
  • 6-ступенчатой автоматической КПП производства Aisin.

Multidrive-S

Если хочется купить RAV4-IV на «механике», то нужно учитывать, что МКПП доступна только в паре с двухлитровым бензиновым движком, с таким же мотором предлагается и вариатор.

А вот 2,5-литровый ДВС 2AR-FE и 2,2-литровый дизель идут лишь в паре с 6-ступенчатыми «автоматами», но типы коробок передач между собой отличаются (разносерийные).

Переднеприводные машины могут быть как с вариатором, так и с МКПП-6, с классическими автоматическими коробками этот кроссовер получает только полный подключаемый привод.

Как и в третьей генерации, режим 4WD здесь осуществляется в автоматическом режиме посредством электромагнитной муфты, и когда автомобиль едет по ровной асфальтированной трассе, то на 100% задействована передняя ось.

В условиях бездорожья крутящий момент может распределяться по-разному, но не более пятидесяти процентов на задние колеса.

Если у RAV4-III бывали проблемы с подключением «задка», то у этого поколения кроссоверов автоматика работает молниеносно, четко реагируя на изменение дорожного покрытия.

Трансмиссия на РАВ4-4, как и раньше, практически не доставляет неожиданных сюрпризов и большой головной боли.

Подробнее о коробках передач:

  • по-прежнему остается очень надежной «механика», даже сцепление приходится менять не ранее чем через 150 тыс. км;
  • ресурс вариатора серии K111 по меркам КПП такого типа достаточно большой (150-200 тыс. км и более);
  • автоматическая трансмиссия серии U760, поставляемая с движком 2.5L, не вызывает больших нареканий, при аккуратной эксплуатации и регулярном ТО запросто выхаживает более 300 тысяч километров;
  • 6-ступенчатая коробка-автомат из линейки U660, устанавливаемая вместе с 2,2-литровым дизелем, уже менее долговечна, так как из-за более высокого крутящего момента работает с повышенной нагрузкой, а для продления срока ее службы необходима более частая замена трансмиссионной жидкости.

В МКПП-6 и АКПП-6, работающей в паре с мотором 2.5L, масло рекомендуется менять через каждые 60 тыс. км, в шестиступенчатом «автомате», идущем в связке с дизелем – через 40 тыс. км.

Обслуживание вариатора рекомендуется производить каждые 50 тыс. км, более частая замена трансмиссионной жидкости здесь только приветствуется.

При покупке машины с гидротрансформаторной автоматической коробкой необходимо проверить плавность переключения передач, и, если присутствуют толчки и рывки, это явно свидетельствует о каких-либо неполадках в КПП.

Toyota RAV4 1 поколения (XA10) на вторичном рынке. Стоит ли покупать? Все плюсы и минусы

Двигатели Toyota Rav 4 4 поколения


Toyota Rav 4 4 поколения Тойота Рав 4 4 поколения комплектовались следующими моторами:

  • бензиновые 2.0 3ZR-FE и 2.5 2AR-FE;
  • дизельный мотор 2.2 2AD-FHV.

2.0 3ZR-FE

Двухлитровый ДВС марки 3ZR используется в Toyota Rav 4 4 поколения в сочетании с вариатором или механической коробкой передач. Основные характеристики двигателя 2.0 Рав 4 4 поколения:

  • мощность (л.с.) – 146;
  • максимальный крутящий момент (Н*м) – 187;
  • объем (куб.см) – 1986;
  • степень сжатия – 10;
  • разгон с ноля до ста км/ч (с) – 11,3;
  • предел скорости (км/ч) – 180;
  • впрыск топлива – распределённый DOHC, dual VVT-i;
  • привод ГРМ – цепной;
  • расход в городском, загородном и смешанном цикле (л/100 км) – 9,4; 6,4; 7,5.

Примерный ресурс двигателя Рав 4 2.0 3ZR-FE составляет 250 – 300 тыс. км, а заводская гарантия даётся на 100 тыс. км или три года. Допустимые производителем показатели расхода масла ограничены до 1 литра на 1000 км.

Глобальных проблем у двигателя 2.0 3ZR-FE нет. Но есть недостатки:

  • повышенная вибрация при работе на холостом ходу;
  • быстрая растяжка цепного привода ГРМ;
  • сложности с запуском зимой (при температуре ниже -10);
  • течь помпы.

Двигатель Тойота Рав 4 2.5 2AR-FE

Toyota Rav 4 с мотором 2.5 2AR в России продается только с полным приводом и автоматической коробкой передач. Характеристики Рав 4 с двигателем 2.5 2AR-FE:

  • мощность – 180;
  • максимальный крутящий момент – 233;
  • объем – 2494;
  • степень сжатия – 10,4;
  • разгон с ноля до ста – 9,4;
  • предел скорости – 180;
  • впрыск топлива – распределённый DOHC, dual VVT-i;
  • расход в городском, загородном и смешанном цикле – 11,4; 6,8; 8,5.

Согласно эксплуатационным данным ресурс двигателя 2.5 AR-FE Рав 4 составляет более 300 тыс. км, а гарантийный срок равняется ста тысячам или трем годам. Компания Тойота допускает потребление масла мотором Рав 4 2,5 2AR-FE до 1000 грамм на 1000 км.

Минусы проявляются в следующем:

  • низкий ресурс цепи газораспределительного механизма;
  • отмечаются потёки из помпы;
  • снижение уровня компрессии после набега более ста тысяч километров;
  • при пуске в мороз появляется посторонний звук со стороны муфт VVT-i.

Дизельный 2.2 2AD-FHV

На Toyota Rav 4 4 поколения используются и дизельный мотор 2AD-FHV в сочетании с шестиступенчатой АКПП и полным приводом. Основные характеристики Rav4 2.2 дизель:

  • мощность – 150;
  • максимальный крутящий момент – 340;
  • объем – 2231;
  • степень сжатия – 15,7;
  • разгон с ноля до ста – 10;
  • предел скорости – 185;
  • впрыск топлива – прямой Common-rail, DOHC;
  • средний расход – 6,7;
  • привод ГРМ – цепь;
  • ресурс – около 300 тыс. км.


2AD-FHV В конструкции ДВС 2AD-FHV предусмотрены гидрокомпенсаторы, которые повышают общий уровень надёжности. Не вызывает никаких нареканий и цепной привод ГРМ. При этом отмечается низкое потребление топлива, по отношению к мощности мотора. Из недостатков:

  • низкий ресурс сажевого фильтра;
  • периодически отмечается повышенное потребление масла;
  • часто наблюдается разрушение прокладки головки блока цилиндров;
  • быстрое засорение клапана EGR.

Салон

панельпанельАвтомлбиль Тойота РАВ 4 2 поколения внешне выглядит достаточно миниатюрным, впрочем, и в салоне его не так много места – высокие и полные пассажиры на задних сиденьях могут испытывать некоторый дискомфорт. Нет сзади и подлокотника – из всех «наворотов» только пепельница и подстаканник, но этим сейчас уже никого не удивить.

Сам салон выглядит скромно – пластик недорогой, но на ощупь приятный. На передних сиденьях сидеть вполне удобно, хотя сами сидушки без каких-либо изысков – здесь нет даже боковых поддержек. В стандартную комплектацию салона Rav4 2 входит:

  • подогрев передних сидений;
  • климат-контроль;
  • аудиосистема с CD-проигрывателем.

Сиденья в салоне установлены достаточно высоко, что в какой-то степени увеличивает обзорность.

Ради экономии места в багажнике запасное колесо крепится снаружи на задней двери, само багажное отделение небольшое по длине, но довольно емкое – пол располагается низко, грузить вещи в багажник удобно. По бокам багажника есть ниши для различной мелочи и инструмента, имеется розетка на 12 вольт.

Куда ставился 4A FE

Мотором оснащались исключительно автомобили Toyota:

  • Carina – модификации 5 поколения 1988-1992 годов (седан в кузове Т170, до- и послерестайлинговый), 6 поколение 1992-1996 годов в кузове Т190;
  • Celica – купе 5 поколения в 1989-1993 годах (кузов Т180);
  • Corolla для рынков Европы и США в различных комплектациях с 1987 по 1997 годы, для Японии – с 1989 по 2001;
  • Corolla Ceres поколения 1 – с 1992 по 1999;
  • Corolla FX – хэтчбек поколения 3;
  • Corolla Spacio – минивэн 1 поколения в 110-м кузове с 1997 по 2001 годы;
  • Corolla Levin – с 1991 по 2000, в кузовах E100;
  • Corona – поколения 9, 10 с 1987 по 1996, кузова Т190 и Т170;
  • Sprinter Trueno – с 1991 по 2000;
  • Sprinter Marino – с 1992 по 1997;
  • Sprinter – с 1989 по 2000, в разных кузовах;
  • Premio седан – с 1996 по 2001, кузов Т210;
  • Caldina;
  • Avensis;
  • MR2.

Примерная стоимость ТО

Учитывая закономерную цикличность регламентированного технического обслуживания автомобилей японского производства Toyota RAV4, расценки на последовательные и повторяющиеся ТО будут примерно одинаковыми.

Потому по ценам можно привести следующие ориентировочные данные. Это минимальные расценки, актуальные в 2019 году для владельцев кроссоверов Toyota RAV4 3 и 4 поколения. Цены приведены только на стоимость расходников. Помимо оплаты расходных материалов, потребуется оплатить и саму работу.

  • Техническое обслуживание с ТО-1 по ТО-3, а также с ТО-5 по ТО-7 обойдётся автовладельцу минимум в 3 тысячи рублей.
  • За техобслуживание через 4 года или при пробеге в 40 тысяч километров, из-за необходимости замены дополнительных расходников, предстоит заплатить от 7,5 тысяч рублей и более.
  • ТО-8 можно назвать одним из самых дорогих, поскольку его ориентировочная цена составляет 15-17 тысяч рублей.

Далее, завершив плановое ТО-8, регламент будет повторяться. Разумеется, к тому времени, когда пробег на вашем кроссовере достигнет нужных отметок, расценки в стране могут кардинально измениться. Потому ориентируемся на то, что просят автосервисы в 2019 году.

  • Учтите, что в рамках 10 ТО через 100 тысяч км. потребуется заменить свечи зажигания. А это по 400 рублей за 1 штуку.
  • Первая плановая замена жидкости охлаждения выполняется через 160 тысяч км., то есть в рамках ТО-16. Замена обойдётся примерно в 3 тысячи рублей.
  • Замена масла в механической коробке передач традиционно дешевле процедуры замены на автоматических КПП. Это от 3 и от 4,5 тысяч рублей соответственно.
  • Вместе с навесным ремнём придётся менять и ролик. В комплекте это стоит минимум 7 тысяч рублей.
  • Комплект для цепи ГРМ стоит от 7,5 тысяч рублей и выше.

Помните, что это ориентировочные цены, и только на сами запчасти и расходные материалы. Сколько придётся заплатить за саму выполненную работу, зависит от конкретного автосервиса.

Кроссоверы Toyota RAV4 нельзя назвать дешёвыми в обслуживании. Но поскольку машина надёжная, основные узлы долговечные, то объективно каждый год тратить огромные деньги на ТО не придётся. Есть лишь несколько ТО, такие как ТО-4 и ТО-8, которые обходятся дороже остальных. Плюс высокие цены на замену масел в коробках передач, навесного ремня, цепи ГРМ и пр.

Обзор неисправностей и способы их устранения

Наличие гидрокомпенсаторов позволяет не прибегать регулярной регулировкие теплового зазора клапанов.


Снятая крышка головки блока цилиндров

Нарушения в техническом обслуживании ведут к залеганию поршневых колец. Производя разбор двигателя желательно выполнить его капремонт. Выполняя все операции желательно придерживаться рекомендаций, записанных в руководство по эксплуатации автомобиля

По завершению сборки важно правильно выставить порядок работы цилиндров, так как это может помешать успешному запуску мотора


Внешний вид цилиндров и поршней в двигателе, требующем капитального ремонта

Частой проблемой 4Y является течь масла из под сальников. Причина может скрываться и в том какое масло залито, и в том в каком состоянии цилиндропоршневая группа. Своими руками устранить течь бывает затруднительно, так как требуется демонтаж двигателя.


Мотор Toyota 4Y на ревизии

Номинальный и фактический ресурс мотора

Япония производит надежные двигатели. Приводом ГРМ служит цепь. Ее ресурс — 150 тыс. км. Кто проехал такое расстояние, отмечает, что цепь растягивается, эксплуатация транспорта становится опасной.

Владельцы автомашин с двухлитровым мотором 1AZ-FE наездили уже 300 тыс. км. Есть случаи 400 и 500 тысяч километров пробега. У двигателя огромный моторесурс.

Такой же запас прочности у движка 3S-FE с двухлитровым рабочим объемом клапанов. В этой версии не установлены балансировочные валы. Поэтому, когда обрывается привод ГРМ, клапана не страдают. Главное для водителя — вовремя заметить неисправность и вместе с приводом поменять ролик и помпу.

Когда вовремя меняют расходные материалы (фильтра, сальники, смазки, антифриз), срок работы двигателя заметно увеличивается.

Дизели с турбонаддувом без проблем ездят 250-280 тыс. км. Далее требуется замена форсунок. Чистят их каждые 10-15 тысяч пробега.

На ресурсе мотора сказываются плохое топливо и перегрев двигателя. На последних модификациях стоят «одноразовые» блоки. Они легкие, имеют другие преимущества, но капитально не ремонтируются. Поэтому их ресурс зависит от объективных причин (топливо) и поведения водителя. Владелец РАВ 4 может сам продлить срок работы движка либо сократить его.

Двигатели Тойота РАВ 4

Параметр 2.0 146 л.с. 2.5 180 л.с. 2.2 TD 150 л.с.
Код двигателя 3ZR-FE 2AR-FE 2AD-FHV
Тип двигателя бензиновый без турбонаддува дизельный с турбонаддувом
Система питания распределенный впрыск, двойная электронная система управления фазами газораспределения Dual VVT-i, два распредвала (DOHC), привод ГРМ цепной непосредственный впрыск, два распредвала (DOHC), привод ГРМ цепной
Количество цилиндров 4
Расположение цилиндров рядное
Количество клапанов 16
Диаметр цилиндра, мм 80.5 90.0 86.0
Ход поршня, мм 97.6 98.0 96.0
Степень сжатия 10.0:1 10.4:1 15.7:1
Рабочий объем, куб. см. 1987 2494 2231
Мощность, л.с. (при об/мин) 146 (6200) 180 (6000) 150 (3600)
Крутящий момент, Н*м (при об/мин) 187 (3700-3900) 233 (4100) 340 (2000-2800)

3ZR-FE 2.0 146 л.с.

Четырехцилиндровый рядный двигатель с индексом 3ZR-FE оснащается 16-клапанным ГРМ с двумя распредвалами (DOHC) и системой газораспределения Dual VVT-i (изменяет время открытия-закрытия впускных и выпускных клапанов). Блок цилиндров мотора выполнен из алюминия, привод ГРМ цепной.

2AR-FE 2.5 180 л.с.

Атмосферный мотор 2AR-FE в варианте исполнения под Toyota RAV4 развивает мощность 180 л.с. (при 6000 об/мин) и крутящий момент 231 Нм (при 4100 об/мин). Конструкция агрегата предусматривает управление фазами газораспределения на обоих распредвалах (Dual VVT-i) и наличие впускного тракта с изменяемой эффективной длиной. По сравнению со своим предшественником – 2.4-литровым 2AZ-FE – новый двигатель на 10-12% экономичнее.

2AD-FHV 2.2 150 л.с.

Дизельный турбомотор D-4D c отдачей 150 л.с. построен на основе блока цилиндров из алюминиевого сплава. Особенностями агрегата являются турбокомпрессор с изменяемой геометрией и вакуумным приводом, топливная система Common Rail с рабочим давлением до 2000 бар, газораспределительный механизм DOHC 16V (привод – однорядная цепь), система клапанов с гидрокомпенсаторами и роликовыми толкателями, коленчатый вал с балансирным механизмом, полимерное покрытие юбок поршней, система EGR.

Плюсы и минусы двигателя 4A-FE

Главным плюсом 4A-FE можно назвать удачную конструкцию, при которой в случае обрыва ремня механизма ГРМ поршень не загибает клапана, позволяя избежать дорогостоящего капитального ремонта. Среди других преимуществ:

  • наличие запчастей и доступность таковых;
  • относительно небольшие эксплуатационные расходы;
  • хороший ресурс;
  • двигатель можно ремонтировать и обслуживать самостоятельно, поскольку конструкция довольно проста, а навесное оборудование не мешает доступу к различным элементам;
  • муфта VVTi и коленчатый вал весьма надежны.

Главным недостатком принято считать упомянутую выше систему LeadBurn. Несмотря на явную экономичность (которой и обусловили широкое распространение LB на японском авторынке), она крайне чувствительная к качеству бензина и в российских условиях демонстрирует серьезную просадку мощности на средних оборотах

Важно и состояние других компонентов – бронепроводов, свечей, имеет критическое значение качество моторного масла

Среди других недочетов отметим усиленный износ постелей распределительных валов и «неплавающую» посадку пальца поршня. Это может привести к необходимости капремонта, но таковой относительно просто проводится своими силами.

Качество сборки

Покупатели автомобиля отмечают, что качество сборки Toyota RAV 4 можно назвать приемлемым, если речь идёт о силовых агрегатах, ходовой части и электроники. Многоступенчатая система контроля позволяет избежать проблем, независимо от страны, в которой собирается машина. Однако, рассматривая другие характеристики, можно заметить такие минусы отечественных версий:

  • дешёвая ткань, не совсем соответствующая стоимости модели – даже не слишком новая Тойота РАВ 4 2020 года обойдётся покупателю дороже 1 миллиона рублей;
  • невысокий уровень шумоизоляции – недостаток, особенно заметный во время езды по неровной дороге или пересечённой местности.

Не избавлена от недостатков и японская сборка Тойота РАВ 4 2015 или любого другого года. Владельцами авто отмечаются такие минусы, как дешёвый и со временем начинающий скрипеть пластик. Невысокое качество и у лакокрасочного покрытия, на котором постоянно остаются царапины.

Кроссовер Тойота РАВ 4 2020 пользовался спросом в нашей стране всегда. Машина занимает нишу крепкого середняка, то есть между бюджетным Дастер и премиальным Ауди Ку5. Пожалуй самое знаменательное событие последнего времени, это запуск российской сборки Rav 4 на заводе Toyota в Санкт-Петербурге. С 2020 года японский кроссовер производят в России наряду с седаном Camry.

Салон Рав 4 после рестайлинга получила новые материалы отделки, обогрев как передних, так и задних сидений.

Совершенно новая приборная панель с 4.2 дюймовым цветным монитором. Центральная консоль, которая и без того имела неординарный дизайн сохранила свою уникальность. Чрезвычайно удобные кресла, мультимедийная система с круговым обзором и 3D-визуализацией. В дорогих комплектациях покупателей ждет Яндекс.Навигатор и мультимедийная система на платформе Android с цветным TFT дисплеем размером 8 дюймов. Качество подгонки элементов интерьера великолепное, в этом плане у Тойота просто нет равных.

Багажник кроссовера вмешает весьма приличные 577 литров. Плюс можно отметить интересную систему фиксации груза с помощью сетки, которую можно конфигурировать по своему желанию. Фотографии багажника прилагаются.

ТО-4

Следующее ТО по плану проводится через 4 года или спустя 40 000 км. пробега вашего кроссовера Toyota RAV4.

Здесь предстоит пройти более сложный и комплексный процесс, поскольку он состоит из нескольких этапов:

  • Полностью повторяются операции, прописанные для ТО-1.
  • Выполняется замена тормозной жидкости.
  • Меняется воздушный фильтр системы охлаждения двигателя (не путать с фильтром салона).
  • При наличии раздаточной коробки в комплектации, в ней нужно поменять масло.
  • Также выполняется замена масла, которое находится в редукторе заднего моста.

На этом регламентированный перечень работ заканчивается.

Замена тормозной жидкости на автомобиле Toyota RAV4

Модельный ряд 2012-2015 (четвертое поколение)

Для дизельного мотора 2.2D 2AD-FTV 148 л. с.:

  • Сколько заливать – 5,9 – 5,5 литра
  • Параметры SAE: 0W-30, 5W-30, 10W-30, 15W-40, 20W-50
  • Класс качества ACEA: C2, B1
  • Стандарт API – CF-4, CF

Указанное количество моторного масла получиться влить в том случае, если блок полностью очищен от старого масла, грязи, металлической стружки и прочих посторонних примесей. Очистить компоненты ДВС можно при комплексной замене, которая проводится в дилерском центре, с использованием специальных промывочных средств. А что касается частичной замены, она не предполагает комплексную очистку блока, и в нем остается небольшое количество грязевых отложений.

И все же, есть проверенный способ, позволяющий выполнить комплексную очистку без использования промывочных средств. Итак, для достижения желаемого результата частичная замена проводится в несколько этапов – например, 3-4 раза с интервалом 500 километров. На четвертый раз блок должен полностью очиститься от грязевых отложений, и тогда можно будет влить новое масло в полном объеме, указанном выше.

Номинальный и фактический ресурс мотора

В качестве привода ГРМ во всех бензиновых движках кроссовера служит цепь. Её ресурс заметно выше, чем на других представителях данного сегмента авто – 150 тыс. км. Владельцы Рав 4 отмечают, что после этой отметки начинается её растяжение, следовательно, эксплуатировать машину на одной и той же цепи не рекомендуется дольше 150 000 км. Двухлитровый атмосферный мотор 1AZ-FE при качественном и своевременном обслуживании проходит минимум 300 тыс. км. Случаи, когда этот движок проходил 400 и даже 500 тысяч километров, не единичны. Потенциал в этой модификации силовой установки заложен немаленький.

Примерно такой же ресурс у другого атмосферника на 2.0 литра – 3S-FE. Это достаточно надежный силовой агрегат, являющийся точной копией 2.2-литрового движка от Toyota Camry, но с одним отличием – в нем отсутствуют балансировочные валы. Мотор отлично работает на АИ-92, его клапана не страдают в случае обрыва привода ГРМ. Вместе с приводом также меняют ролик и помпу. Главное, вовремя реагировать на малейшие неисправности, а также заменять расходные материалы качественными аналогами или же оригинальными деталями.

Статья в тему: Как работает центрозамок

Турбодизель AD-FTV на 2.2 литра оснащен ременной передачей. Как правило, мотор не доставляет особых проблем на протяжении первых 250-280 тысяч километров. После может понадобиться замена форсунок, которые серьёзно страдают от топлива низкого качества. Нередко раньше положенного срока владельцам приходится чистить вакуумный клапан VRV и EGR. В некоторых случаях, эти элементы преждевременно выходят из строя. Их замена обходится в 30-50 тысяч рублей. Потенциально 2.2-литровый движок способен пройти по российским дорогам 300 тыс. км. Для продления срока службы агрегата рекомендуется чистить форсунки спустя каждые 10-15 тысяч километров пробега.

Моторы Рав 4 3 поколения

Toyota Rav 4 3 поколения комплектовались бензиновыми двигателями 2.0 двух модификаций: 3ZR-FE и 1AZ-FE. Ещё кроссовер агрегировали бензиновым 2.4 2AZ.

Двигатель Рав 4 2.0 1AZ

Двухлитровый мотор Тойота Рав 4 серии 1AZ-FE устанавливался в период с декабря 2008 по апрель 2010 года. Параметры Rav4 2.0 1AZ c четырехступенчатой АКПП и полным приводом:

  • мощность – 152;
  • максимальный крутящий момент – 194;
  • объем – 1998;
  • степень сжатия – 9,8;
  • разгон с ноля до ста – 12;
  • предел скорости – 175;
  • впрыск топлива – распределённый DOHC, VVT-i;
  • привод газораспределительного механизма – цепной;
  • расход в городском, загородном и смешанном цикле – 11,6; 7,4; 9,0;
  • ресурс при хорошем обслуживании более 300 тыс. км.

Но случаются и характерные поломки:

  • срыв крепежных болтов головки блока цилиндров (на пробегах далеко за 300 тыс. км);
  • растягивание приводной цепи ГРМ;
  • увеличенный расход масла;
  • неполадки в системе прямого впрыска.

Мотор 2.4 2AZ

Toyota Rav 4 3 поколения в комплектации 2.4 AT Престиж Long оснащался силовым агрегатом 2AZ-FE в сочетании с четырехступенчатой АКПП. Четырехрядный ДВС имеет следующие характеристики:

  • мощность – 170;
  • максимальный крутящий момент – 224;
  • объем – 2362;
  • степень сжатия – 9,8;
  • разгон с ноля до ста – 10,6;
  • предел скорости – 180;
  • параметры – распределённый DOHC, VVT-i, в приводе ГРМ используется цепь;
  • расход в городском, загородном и смешанном цикле – 12,6; 7,9; 9,6.

Заводом изготовителем допускается «жор» масла до 1 литра на 1000 км. Среди минусов ДВС 2.4 2AZ выделяются:

  • срыв крепежных болтов ГБЦ (на очень больших пробегах);
  • повышенное потребление масла;
  • короткий срок службы цепи ГРМ;
  • подверженность перегреванию при долгосрочном нахождении в пробках или движении на низкой скорости;
  • незначительные, но неприятные проблемы – течь помпы, выход из строя обгонной муфты генератора, поломка пластмассовых шестерен балансировочных муфт, разрушение крепежных подушек генератора,

Toyota RAV4 Hybrid

Кроссовер Hybrid с запатентованным Тойота бензиновым мотором появился в 2015 году. Первыми его увидели американцы. Через год машина стала самой продаваемой в своем классе. Гибридный силовой агрегат сравнивают с Лексусом.

ДВС объемом клапанов 2,5 литра развивает при крутящем моменте 279 Нм. На авто установлены электродвигатели. Независимый задний мотор вырабатывает еще 67 л. с. Итоговая мощность гибридного двигателя выходит 199 л. с.

В содружестве с четырехцилиндровым двигателем работает АКПП. Крутящий момент идет на все колеса. Постоянно работает передний привод. Задний — включается автоматически, когда машина буксует.

Вариативная коробка гибрида подзаряжает аккумулятор во время торможения. Электроника тоже этому способствует, поэтому АБ всегда хорошо подзаряжена.

Расход топлива в смешанном цикле — 7,1 л на 100 км. Разгон до этой отметки составляет 8,3 сек.

Трансмиссия

За распределение крутящего момента между осями отвечает электромагнитная муфта. Сальники муфты могут потечь после 50-100 тыс. км. При пробеге более 100-150 тыс. км муфта может загудеть. Причина – потеря свойств смазки, заложенной в подшипник при сборке. Новый подшипник стоит около 700-900 рублей, работа по его замене обойдется в 1,5-2 тыс. рублей. Цена новой электромуфты в сборе — около 20-25 тыс. рублей.

Сальники полуосей переднего и заднего редуктора могут потечь после 50-100 тыс. км. Чуть позже, при пробеге более 100-150 тыс. км, начинает «сопливить» хвостовик переднего или заднего редуктора.

Стоит отметить, что не все версии имели систему полного привода. Поэтому при осмотре следует заглянуть под машину и проверить наличие заднего дифференциала. Если автомобиль полноприводный, то в салоне должна присутствовать кнопка блокировки трансмиссии.

В паре с моторами трудится 5-ступенчатая «механика» или 4-скоростной «автомат». После рестайлинга 5-ступенчатую МКПП сменила «шестиступка», а с двигателем 2,0 л стали устанавливать вариатор. Все коробки в целом надежные и серьезных нареканий не имеют, за небольшим исключением. Так, владельцы РАВ 4 с 5-ти ступенчатой «механикой» отмечают «закусывание» рычага на первой передаче. Выключить скорость удается только после двойного выжима сцепления. Так же владельцы отмечают несильный вой при движении на 1-ой и 2-ой передачах. Сцепление ходит более 150-200 тыс. км.

Toyota RAV4 (2008 — 2010 гг.)

Автомат» может «накрыться» после замены рабочей жидкости, причем не сразу, а спустя несколько десятков километров. Такие случаи не редкость. Официальные дилеры подтверждают наличие подобной проблемы и рекомендуют менять масло при пробеге около 60 тыс. км. Если же пробег уже далеко перевалил за эти цифры, то лучше кататься до последнего. О причинах выхода из строя коробки дилеры не распространяются.

Агрегатный ремонт для toyota rav 4

Автосервисы в Москве осуществляют любой агрегатный ремонт на автомобилях согласно тем принципам и стандартам, которые должны соблюдаться в профильных структурах. Это обеспечено рядом факторов

  • точное выявление проблемы
  • работа согласно специфике Тойота Рав 4
  • выяснение того, когда обнаружили дефект
  • есть ли прогресс неполадки
  • индивидуальное отношение
  • работа только со специнструментами
  • использование ремонтных схем
  • проверка соблюдения порядка работ

Эти условия позволяют без повторных мероприятий выполнить ремонт агрегатов.

Представленные профильные структуры готовы на гарантированных условиях провести услуги по агрегатному ремонту профессионально, быстро и без рекламаций.

Доработка ДВС в процессе производства

За 19 лет производства двигатель несколько раз дорабатывался и незначительно менял конструкцию. Прежде всего это касается экологического оборудования. Дело в том, что для японского рынка выпускались моторы с системой рециркуляции отработанных газов. Для рынков других стран система EGR на машины не устанавливалась.

После 2006 года двигатель получил новые более мощные болты для крепления ГБЦ. Прежние болты, имеющие резьбу в 24 мм не выдерживали нагрузки. Рано или поздно, они выходили из строя, что приводило к течи антифриза и всем вытекающим из этого последствиям. Новые, более мощные болты в 30 мм., решили эту задачу и устранили всем надоевшую проблему.

Модернизация 2008 года, способствовала повышению степени сжатия до 9.8:1, вместо прежних 9.6:1 и увеличению мощности до 170 л., сил.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
