Автомобильные радиаторы кондиционера

Снимаем дренажную ванну

Добираемся до дренажной ванночки, в которую собирается конденсат.

Ванночка помимо шурупов держится на защелках и подсоединена к сливной трубке.

Сливная трубка сидит довольно плотно. После отстегивания защелок демонтируете и ее.

Ошибка №14
Помимо мойки ванночки не забудьте продуть и пролить водой трубку.

Там иногда собираются такие сопли, что могут дать фору любой грязи. А еще бывает со стороны улицы в ней селятся осы и внутренний блок начинает течь.

Если слив забит, и вода не уходит, его можно почистить тросиком или каким-либо жидким средством для удаления засоров.

Ошибка №15
Внимание – в большинстве новых моделей (Gree, Toshiba, Mitsubishi и др.) дренажная ванночка не съемная и идет в монолите корпуса!

Ее придется мыть непосредственно внутри кондиционера, либо демонтировать конструкцию совместно с беличьим колесом и двигателем, оставляя на стене только испаритель, подвязанный на веревочках.

Ошибка №16
При демонтаже будьте осторожны, у кондеев сзади есть пластмассовая планка, которая фиксирует трубки к корпусу.

Без ее извлечения вы не отстегнете корпус от испарителя.

Многие опытные монтажники изначально снимают эту планку еще на этапе установки блока на стену, дабы в последствии было меньше проблем с обслуживанием.

А вообще такую работу (полный демонтаж со стены) лучше уже доверить профессионалам.

Диагностика радиатора кондиционера

Чаще всего неисправности кондиционера связаны с нарушением герметичности контура. Течи могут быть как на самом конденсоре, так и на магистралях. Но прежде чем искать утечку помощью специальных средств, следует провести внешний осмотр радиатора. Если он просто забит грязью, в ряде случаев можно ограничиться чисткой.

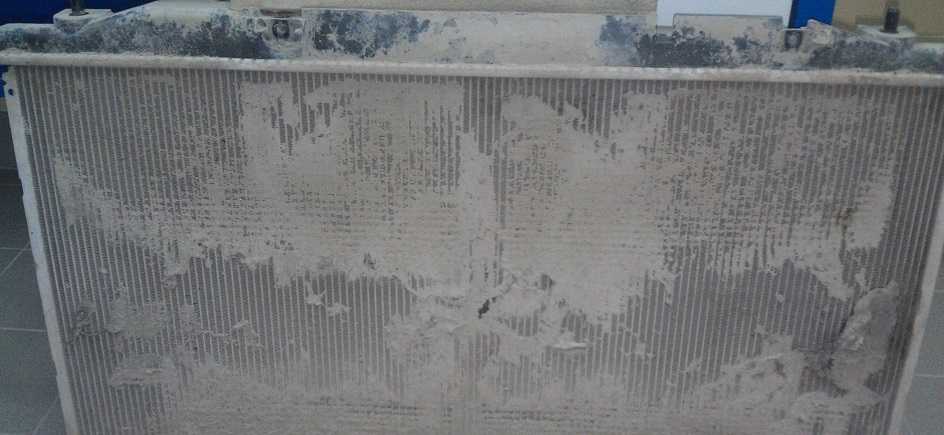

В радиаторе кондиционера скапливается много грязи

Кроме того, при осмотре могут обнаружиться механические повреждения радиатора или трубок. В таком случае без ремонта или замены узла уже не обойтись. Сквозная коррозия конденсора однозначно говорит о необходимости его замены.

Если внешние признаки поломки или засорения отсутствуют, для обнаружения утечек следует использовать специальные инструменты. Существует два способа поиска брешей в системе кондиционирования: с помощью течеискателя и с помощью ультрафиолетового красителя.

Диагностика с помощью течеискателя

Течеискателем пользуются в большинстве автосервисов. Он обнаруживает мельчайшие частицы фреона в воздухе и подаёт звуковой или световой сигнал. Чем выше концентрация газа, тем интенсивнее сигнал. Современные течеискатели крайне чувствительны, и с их помощью можно обнаружить даже мельчайшие бреши в конденсоре, соединениях или магистралях.

Течеискатель может обнаружить фреон даже при незначительной его концентрации

Течеискатели продаются в автомагазинах. Стоимость варьируется от 3,5 до 20 тыс. руб.

Видео: диагностика системы кондиционирования с помощью течеискателя

Диагностика с помощью ультрафиолетового красителя и лампы

В случае отсутствия течеискателя, бреши можно обнаружить с помощью специального красителя и ультрафиолетовой лампы.

С помощью ультрафиолетовой лампы можно отыскать течи по всему контуру системы кондиционирования

Чтобы обнаружить течь, нужно при заправке кондиционера фреоном добавить специальный краситель, светящийся под ультрафиолетовой лампой. После этого следует включить подачу воздуха на несколько минут. В местах утечки краситель будет выходить вместе с фреоном, и в ультрафиолетовом свете бреши станут видны.

Под ультрафиолетовой лампой бреши можно обнаружить по зелёным подтёкам

По результатам диагностики становится понятно, как именно следует устранять неисправность. Если мест утечки фреона из конденсора немного, а их размеры невелики — радиатор можно не менять, а ограничиться ремонтом. Однако, если повреждена магистраль, а не сам конденсор, её лучше сменить. При обнаружении крупных повреждений радиатора кондиционера, а также если пробоины вызваны коррозией, узел следует заменить на новый.

Делаем сами: как почистить загрязненный радиатор автомобиля изнутри?

Если выполнить внешнюю чистку теплообменника можно непосредственно на машине, не прибегая к его демонтажу, то для внутренней промывки он необходим. Процесс снятия сопровождается исполнением следующих пунктов:

  • Под радиаторный вентиль установить подходящую емкость.
  • Отвинтить крышку горловины.
  • Отвернуть вентиль на блоке цилиндров и слить ОЖ.

радиаторрадиаторЧтобы очистить внутренности теплообменника, нужно направить плотную струю воды в его горловину. Все посторонние частицы и осадок будут выходить через нижние патрубки. Процедуру следует повторить несколько раз. В случае сильного загрязнения допустимо применение специальных чистящих жидкостей.

После осуществления промывки и установки радиатора нужно избавиться от воздушных пробок в системе. Для этого следует завести мотор и дать ему поработать около 15 минут с открытой горловиной теплообменника, после чего включить отопитель на максимум. Более простой способ подразумевает установку передних колес авто на возвышенность с последующим запуском двигателя на 2-3 минуты.

Очистка радиатора после ремонта

Так как после ремонта радиатора в нём остаётся много мусора и посторонних химических соединений, перед заправкой фреоном его следует очистить. Проще всего это сделать специальной чистящей пеной, которую можно приобрести в любом магазине запчастей.


В комплекте с баллончиком пены всегда идёт шланг для дренажного патрубка

Вот последовательность очистки:

  1. Под приборной панелью автомобиля необходимо найти дренажный патрубок радиатора (обычно это короткий гибкий шланг с хомутом).

    Дренажный патрубок кондиционера находится рядом со жгутом цветных проводов

  2. Шланг от баллончика с чистящей пеной подсоединяется к дренажному патрубку и закрепляется с помощью хомута.

    Баллончик с пеной подключён к дренажному патрубку с помощью переходника

  3. Двигатель автомобиля заводится. Кондиционер тоже запускается и устанавливается в режим рециркуляции.
  4. Мотор должен поработать на холостом ходу 20 минут. За это время пена из баллончика успеет пройти через весь радиатор. После этого под дренажный патрубок подставляется подходящая ёмкость, баллончик с пеной отсоединяется и она выходит из радиатора.

Устройство

Работа радиатора кондиционера (РК) заключается в изменении состояния фреона, то есть, из газообразного в жидкое. В системе происходит принудительная циркуляция, на фоне которой возникает процесс теплоотдачи. Хладагент циркулирует по системе при помощи специального насоса.

Устройство радиатора кондиционера

В конструкции РК могут быть установлены дополнительные вентиляторы для улучшения обдува. Сам радиатор по сути является очень уязвимой частью системы кондиционирования, который часто подвергается коррозии и механическим повреждениям.

Как промыть радиатор кондиционера своими руками

Простой, но дорогой способ чистки радиатора кондиционера – отправить автомобиль в автосервис. В профессиональных сервисах проводится демонтаж узлов и деталей, а затем промывка струей воды. Если чистка осуществляется горячим паром, то радиатор не снимают. Для этого на автомобильных мойках установлены газовые генераторы, которые подают нагретый воздух для чистки радиатора.

Такая струя не способна повредить мелкие ребра, по сравнению с высоким давлением воды. Стыки и швы остаются невредимыми, а процедура мойки занимает 20-30 минут.

Чистку также можно сделать своими руками, не затратив много сил и времени. Трудности могут возникнуть при снятии основного радиатора двигателя и конденсора. Охлаждающий радиатор мотора будет мешать чистке конденсора, если его не снимать, так как доступ ограничен.

Без снятия

Рассмотрим порядок действий по чистке элементов кондиционера своими руками.

  1. Не снимая конденсор, демонтируйте радиатор двигателя, согласно руководства на автомобиль.
  2. Снимите решетку радиатора и передний бампер.
  3. После освобождения доступа к конденсору, первым делом промойте его слабым напором воды с наружной и внутренней стороны. Промывка таким методом выполняется несколько раз на каждой стороне. Рекомендуется перед чисткой поверхности обработать специальным средством для удаления насекомых. Сильный напор не допускается, так как тонкие пластинки сот могут деформироваться.
  4. Попутно рекомендуется почистить основной радиатор и поставить его на место. Все это делается без снятия конденсора, так как в систему залит хладагент. А для его заправки нужен специальный мастер по холодильным устройствам.

Со снятием

Если решено снять радиатор кондиционера для его мойки, то работа выполняется в таком порядке:

  1. Отсоединить трубопроводы от климатической системы, и фиксаторы, крепящие радиатор на кузове.
  2. Закрепить конденсор вертикально в таком месте, чтобы удобнее было промывать.
  3. Соты обработать химическим средством для удаления насекомых и грязи.
  4. Подождать 15 минут и промыть слабой струей воды с расстояния 50 см под прямым углом.
  5. Промывку произвести с двух сторон радиатора несколько раз.

Кроме этого, во внутреннюю полость нужно залить специальное средство, плотно закрыв выходные патрубки. Это позволит избавиться от накипи и ржавчины.

Осторожно!

Жидкость растворяют по инструкции, иначе детали конденсора можно испортить.

Через 15 минут средство нужно слить и промыть радиатор кондиционера чистой водой 5 раз. После этого эффективность работы системы должна повыситься.

Пошаговая инструкция разборки радиатора бытового кондиционера

Как я уже сказал, снять радиатор возможно только на демонтированном (снятом) внутреннем блоке. Последовательность операций практически такая же, как и при чистке кондиционера. И в большинстве случаев даже не потребуется снимать мотор вентилятора и сам вентилятор. Поэтому последовательность разборки кондиционера параллельно можете подглядывать в предыдущих наших статьях. Итак, как мы действуем:

1. Первым делом снимаем корпус блока. Для этого открываем переднюю панель, откручиваем все необходимые шурупы и отщелкиваем верхние крепления. Если требуется, снимаем датчик и дисплей, как на нашем примере;


2. Откручиваем шурупы и освобождаем левую часть радиатора. Здесь не должно возникнуть сложностей ни с одним кондиционером;

3. Откручиваем шурупы правой части и отцепляем защелки. Если требуется, отсоединяем все датчики, ионизаторы и провода от радиатора;


4. Снимаем блок управления, если он вам мешает; 5. Теперь радиатор должен без труда сняться. В нашем случае он просто поднимается вверх.


Как видим, у радиатора (испарителя) есть две трубки с гайками. Вот из-за их соединения и невозможно снять радиатор не снимая блок со стены. Теперь, имея такую несложную инструкцию, проблема снятия радиатора для вас должна быть решена быстрее. Напоследок посоветую вам статью, в которой описан процесс перекачки фреона во внешний блок.

Наиболее характерные поломки автокондиционера

Существует ряд важнейших узлов данного механизма, поломка которых выводит из строй кондиционер. К ним относятся:

  • шланги и патрубки;
  • радиатор;
  • компрессор;
  • муфта.

Такие узлы принципиально важны для полноценного функционирования кондиционера. Следует помнить, что заправка и ремонт кондиционеров являются сложными и иногда опасным процессом, потому после более очной диагностики рекомендуется обращаться к специалистам, которые выполнят их максимально профессионально и безопасно.

Патрубки и шланги

Накопление загрязнений, температурные воздействия и химические реагенты на шлангах и патрубках увеличивает нагрузку и может вызвать ухудшение их соединения, повышенный износ деталей. Изготавливаются патрубки и шланги из прочного алюминия, однако и данный элемент может гнить. Замена шлангов кондиционера производится в случае их значительных повреждений, которые ведут к утечке фреона.

Небольшие механические повреждения могут ремонтироваться. Ремонт трубок автокондиционера осуществляется путем предварительного демонтажа и последующего напыления для повышения прочности. Однако более эффективен метод аргонно-дуговой сварки, который применим лишь в условиях профессиональной автомастерской.

Радиатор

Очистка радиатора позволяет продлить срок его службы и качество работы. В случае механических повреждений радиатора потребуется его ремонт лишь при отсутствии разгерметизации узла и отсутствии чрезмерного негативного действия коррозии. Ремонтные работы радиатора осуществляются в следующем порядке:

  • демонтаж;
  • удаление видимых загрязнений;
  • устранение незначительных повреждений путем напыления или аргонно-дуговой сварки, что более результативно.

Замена радиатора кондиционера требуется в случае отсутствия положительного результата ремонтных работ, в случае сильных механических повреждений. При течи радиатора вследствие сильного поражения коррозией ремонт становится бессмысленным: требуется только замена на новый.

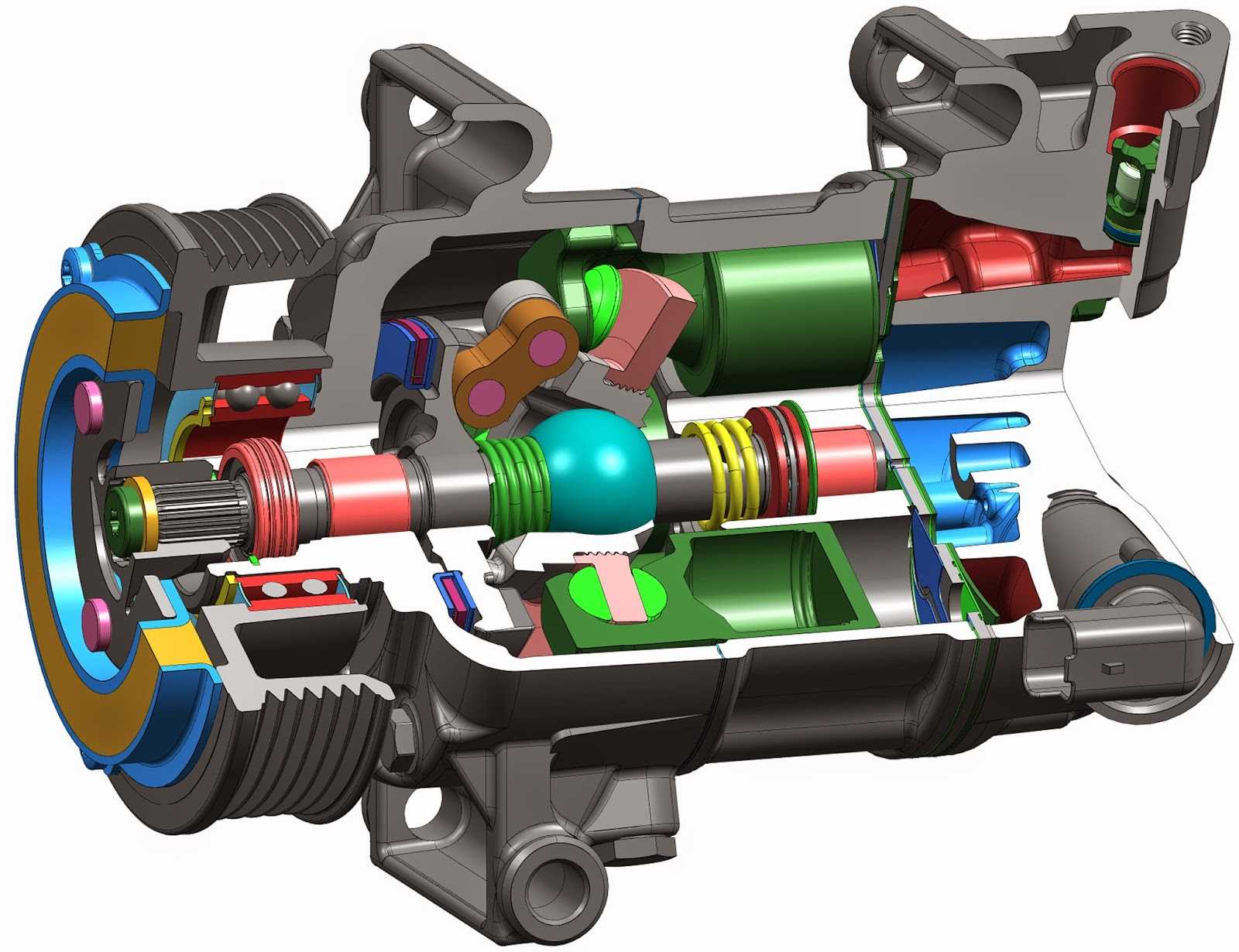

Компрессор

Потемнение теплоизоляции и признаки утечки свидетельствуют о нарушениях при использовании компрессора. На СТО работники при обнаружении утечки производят устранение неполадок, после чего устанавливается на магистраль фильтр и выполняют дозаправку кондиционера. Ремонт компрессора автокондицинера может быть недостаточным в следующих случаях:

Утечка фреона и разгерметизация системы

Наличие влаги и тем более жидкости внутри системы требует промывки компрессора. Выполняется процедура в два шага:

  • при помощи отвакуумированного баллона откачивается лишняя влага, такая промывка является обыкновенной и выполняется до придания жидкости прозрачности;
  • осуществляется дозаправка смесью 1:1 из масла и специальной жидкости для промывки. Для полного удаления из системы отработанного масла компрессор включается на 10 минут, после чего он еще раз промывается. Далее система вакуумируется.

Цена вопроса

Как уже отмечалось ранее, стоимость ремонтных работ может зависеть от многих факторов. Но для начала работники автосервиса проводят диагностику (300-600 рублей). В среднем ремонт РК стоит от 1500 до 3000 рублей (сварка аргоном, применение специальных герметических средств или замена поврежденного радиатора). Также цена ремонта будет зависеть от модели транспортного средства, труднодоступности радиатора и выбранного метода восстановления.

Ремонт радиатора кондиционера

По завершению ремонтных процедур, когда течь в радиаторе будет устранена, специалисту установят деталь обратно на свое штатное место. При этому будет проверяться герметичность всех узлов системы кондиционирования авто. Для этого используется манометрическая станция.

Видео – Ремонт пайкой радиатора кондиционера

Вопросы, рассмотренные в материале:

  • Как устроена система кондиционирования автомобиля
  • В чем основные причины поломки радиатора кондиционера автомобиля
  • Как осуществить ремонт радиатора кондиционера автомобиля своими руками
  • Какова цена ремонта радиатора кондиционера автомобиля
  • Чем и как заправлять радиатор кондиционера

Как правило, кондиционер автомобиля ломается в самое неподходящее время, когда нет возможности поехать в сервис. Но есть альтернативный способ выйти из ситуации — провести ремонт самостоятельно. В основном главная причина неисправности кондиционера кроется в радиаторе, поэтому искать очаг проблемы следует именно там. О том, как правильно осуществить ремонт радиатора кондиционера автомобиля, мы расскажем далее.

Меняем радиатор кондиционера своими руками

В этой статье мы обсудим тему замены радиатора кондиционера. Поговорим о том, чего нужно опасаться во время этого процесса, а также как действовать после замены. Детально разберем пайку и заправку.

В теперешнее время трудно представить себе автомобиль, у которого нет кондиционера либо климат-контроля. В таком случае, складывается впечатление, что машина очень дешевая или старая.

После развала Советского Союза, в 90-ых годах, начался массовый приплыв иномарок на отечественный рынок. Тогда казалось, что его наличие это дополнительная роскошь, которую не каждый себе может позволить, ведь его обслуживание стоит не малых денег.

Но, времена меняется, и представить ныне автомобиль, который не оборудован кондиционером или климат-контролем, очень трудно. Для нас это уже стало нормой. Мы не ценим эти системы как раньше, а о поломках узнаем только летом, в сильную жару.

Наиболее распространенные причины поломки

Существует несколько наиболее распространенных причин поломки. В первую очередь это усыхание уплотнительных колец, что приводит к выходу фреона. Также, не стоит забывать о разгерметизации системы. Опытные автовладельцы, наверное, уже не раз стыкались с проблемой, когда после зимы обнаруживаются повреждения, или вовсе отрыв трубки. Основной причиной, которая приводит к данным неполадкам, является снег, плотно набившийся через решетку, когда водитель прокладывает путь по незнакомой, очень заснеженной местности.

Подобные поломки не исключены в любое время года. Банальный наезд на камень, корягу или неровность, может создать серьезные проблемы системе.

Теперь поговорим о самом фреоне. Фреон – это газообразная жидкость, которая образовывается путем слияния этана и метана. Его массово используют для заправки автомобильных кондиционеров. Существует около 40 известных видов фреона, однако, в связи с ужесточением экологического законодательства, используется только один вид – R134a. Единственным взрывоопасным видом, который не нужно использовать в кондиционере автомобиля, является R600a.

Система устроена таким образом, что фреон может спокойно переходить из одного состояние в другое. Поэтому, откручивая трубку, нужно соблюдать все меры безопасности, так как не исключено обморожение пальцев. Чтобы это предотвратить, нужно заранее плотно одеть тряпку на стык. Но, нужно быть готовым к полному выходу фреона, так как сохранить его точно не получится.

Новая заправка обычно обходиться в 50-100 долларов, а заправлять можно только с помощью специальных механизмов. Перед началом процесса заправки, при помощи специального аппарата, нужно создать максимальный вакуум в системе.

Стоит отметить, что в специализированных магазинах и на авторынке, меньше 1 кг фреона приобрести не получиться. Поэтому, гораздо рациональнее будет покупать один баллон на несколько человек.

Как снимать радиатор кондиционера?

Нельзя назвать единственный для всех алгоритм действий при снимании. Ведь каждые автомобильные разработчики крепят его по-своему из-за особенностей конструкции.

Стоит отметить один важный момент! Нужно очень аккуратно обходиться с трубками, ведь изоляция, которая находится на них, является очень деликатной и дорогостоящей. Не очень легкий и процесс ее одевания. Поэтому, во избежание лишних трат, лучше просто убрать трубки в сторону и закрепить их скотчем.

Причины поломок

Причины, по которым может понадобиться замена, различные. Наиболее частые:

  • Механические повреждения.
  • Несвоевременное и некачественное обслуживание: не почистили, не заменили рабочую жидкость, выполнили работу плохо.

Результат халатности — сокращение срока службы элемента. В случае возникновения трещин целесообразно провести ремонт. Если деталь поражена ржавчиной, то необходима замена радиатора кондиционера.

Принять решение о проведении замены или другого мероприятия можно, основываясь на результатах диагностики. Тщательный осмотр предполагает демонтаж оборудования. Он производится аккуратно, что позволяет избежать повреждения ребер. Доверив операцию мастерам автосервиса MT-AVTO, вы можете об этом не беспокоиться.

Особенности ремонта

Стремление сэкономить — частое оправдание владельцев, навредивших своему авто. Для устранения мелких трещин многие используют специальные химические средства. Они засыпаются в чистый просушенный радиатор и заливаются горячей водой. Средство разбухает и закрывает трещины. Однако существует большой риск попадания излишков химического вещества вовнутрь системы, в результате чего она забьется.

Безопасный вариант — ремонт радиаторов кондиционера авто наружным способом. Используется холодная сварка или специальный эпоксидный клей. В местах повреждения производится зачистка перед нанесением средства. Преимущества метода заключаются в возможности заделывать крупные трещины, используя предварительно подготовленные латки.

Серьезные поломки устраняются при помощи сварки. Инструмент мастера — газодинамическое напыление или аргонная сварка. Выбор присадочного материала осуществляется с учетом того, из какого металла изготовлен радиатор кондиционера. Операцию должен выполнять мастер, имеющий соответствующие навыки.

Сварка — эффективный способ ремонта в случае небольших трещин. Поврежденную по всей длине трубку рекомендуется заменить.

После окончания процедуры элементы обрабатываются химическими аэрозолями, предотвращающими появление коррозии.

Как сделать модернизацию системы

Наиболее простая схема доработки системы охлаждения ваз 2114 — это замена местами патрубка, отходящего от печки и патрубка, отходящего от расширительного бачка. Благодаря такой простой и быстрой модернизации происходит следующее: во время своей работы мотор автомашины нагревает охлаждающую жидкость, которая затем попадает в термостат.

Из термостата часть ОЖ поступает к печке, а другая часть — к насосу и оттуда в двигатель (проходит малый круг). Часть жидкости, поступившая к печке, отдает часть тепла и в несколько охлажденном виде вновь поступает в термостат.

Система охлаждения ваз 2114 после доработки

В термостате происходит смешивание охлаждающей жидкости, поступившей от печки с нагретой жидкостью, приходящей от двигателя. В результате этого общая температура жидкости снижается (благодаря охладившейся ОЖ от печки) и открытие клапана не происходит. Благодаря этому клапан термостата откроется только тогда, когда вся находящаяся в нем жидкость будет иметь температуру +85 С.

Как можно видеть, циркуляция жидкости и ее температура в системе станут намного равномернее и не будут иметь резких перепадов, как при использовании «классической» схемы, устанавливаемой с завода.

Готовясь выполнить тюнинг системы охлаждения ваз 2114 по приведенной выше схеме, следует помнить о том, что при замене патрубков местами, их длина окажется не подходящей — один будет длиннее, а другой короче. Именно поэтому для того, чтобы выполнить требуемую процедуру, потребуется приобрести новые патрубки и подогнать их по длине либо изготовить их самостоятельно.

Для всей этой процедуры понадобится минимум инструментов:

  • крестовая отвертка;
  • плоскогубцы;
  • нож.

Перед демонтажом патрубков под них следует подложить тряпочку, дабы избежать разлива охлаждающей жидкости.

Переделка патрубков ваз 2114

Выполнив таким образом модернизацию системы охлаждения, можно добиться следующих результатов:

  1. Даже в самые сильные морозы в салоне автомобиля будет тепло (благодаря более равномерной циркуляции жидкости и повышения эффективности работы печки, в среднем, на 20%.
  2. В летнюю жару охлаждение салона будет почти в 2 раза эффективнее (ведь скорость циркуляции жидкости увеличится более, чем в 2 раза).
  3. Работа мотора автомобиля станет более равномерной и плавной, исчезнут характерные для ВАЗовских (да и других машин отечественного производства) «провалы».

Кроме всего этого, показатели температурных датчиков теперь будут показывать истинную температуру, точно соответствующую температуре в системе.

Как можно видеть, очень простая и быстрая (саму замену можно выполнить за несколько минут) процедура помогает решить сразу целый ряд серьезных проблем. Стоит также отметить, что подобный тюнинг можно выполнить не только на 2114, но и на других автомашинах ВАЗ.

Чем можно промыть радиатор кондиционера автомобиля

Часто для чистки кондиционера используют средства:

  1. «Хлорамин Б» применяется для дезинфицирования поверхностей. Для приготовления раствора потребуется ложка средства, разбавленная в воде в соотношении 1:10. Раствор заливают в распылитель. Вентилятор кондиционера включают на полную мощность и распыляют раствор на радиатор. Двери автомобиля открывают, а химическое средство закрывают, чтобы оно не проникло в салон.
  2. «Кондиклин» содержит вещество хлоргексидина биглюконат. Чистка производится по инструкции.
  3. «Хлоргексидин» смешивается в пропорции 1 к 1 со спиртом и обрабатывается по аналогии с указанным выше способом.
  4. «Лизоформин 3000» также часто используют для промывки и чистки кондиционера. Для большего эффекта лучше снять испаритель.

Назначение и устройство системы кондиционирования

Большинство современных автомобилей оборудованы системой кондиционирования (СК) воздуха, которая представляет собой комплекс устройств, создающих и поддерживающих в салоне транспортного средства комфортный микроклимат. Если кондиционер отсутствует, его можно установить как дополнительную опцию.

СК выполняет следующие основные задачи:

  • охлаждение воздуха, циркулирующего в салоне авто, до комфортной для водителя и пассажиров температуры;
  • предотвращение запотевания лобового и боковых стёкол машины;
  • поддержание в салоне оптимального уровня влажности;
  • предотвращение проникновения в салон выхлопных газов и запахов с улицы.

СК, как и любой другой узел авто, необходимо поддерживать в работоспособном состоянии. С этой целью следует периодически проводить её техническое обслуживание, а в отдельных случаях — и ремонт. Кроме этого, через определённые промежутки времени требуется дозаправка кондиционера хладагентом, функции которого выполняет фреон.

Любая СК состоит из следующих основных элементов:

  • радиатор системы кондиционирования (конденсор);
  • ресивер-осушитель;
  • расширительный клапан;
  • испаритель;
  • датчик давления;
  • компрессор.

Радиатор кондиционера (РК) состоит из множества сверхтонких каналов, благодаря которым оптимизируется теплоотдача и происходит конденсация хладагента. Чаще всего он изготовлен из алюминия, однако могут использоваться и другие сплавы.

В радиаторе происходит переход фреона из газообразного состояния в жидкое, то есть его конденсация. Принудительная циркуляция хладагента, в процессе которой происходит теплоотдача, происходит с помощью насоса компрессора.


Радиатор кондицинера обычно изготавливается из алюминия

Для повышения эффективности обдува РК может быть оборудован дополнительными вентиляторами, установленными перед ним. Радиатор является довольно уязвимым узлом, подверженным механическим повреждениям и коррозии.

Принцип действия РК основан на физико-химических свойствах фреона и состоит в следующем:

  1. Фреон принудительно циркулирует по замкнутому герметичному контуру системы кондиционирования.
  2. Газообразный фреон сжимается компрессором, и его температура существенно повышается.
  3. Компрессор направляет кипящий газообразный фреон под давлением в РК.
  4. В РК фреон охлаждается и конденсируется.
  5. Жидкий фреон направляется в контур высокого давления к расширительному клапану.
  6. Фреон распыляется и направляется в испаритель.
  7. Жидкий фреон испаряется, благодаря чему происходит охлаждение салона.
  8. Холодный газ направляется в компрессор по контуру низкого давления.
  9. Процесс повторяется.


СК состоит из герметичных замкнутых контуров с высоким и низким давлением

Возможные способы промывки конденсора

Наиболее простой, но затратный в денежном отношении способ — это сдать машину в автоцентр для промывки радиатора. В специализированных организациях очистка возможна как со снятием агрегатов, если промывка делается под струей воды, так и без разборки, если чистка делается с помощью струи пара.

Для этой цели на автомойках есть специальные газогенераторы, подающие струю горячего воздуха на ребра сот конденсора. Эта струя не оказывает такого давления на хрупкие ребра сот как струя воды из «Керхера». В сохранности остаются заплатки и микрошвы. Процедура очистки паром занимает полчаса.

Почистить конденсор можно своими руками. Причем сама чистка трудности из себя не представляет. Сложности возникают в процессе снятия радиатора охлаждения ДВС и самого конденсора, если автовладелец посчитает это необходимым.

Очистка конденсора без снятия радиатора охлаждения двигателя не рекомендуется, потому что качественно выполнить работу в таких условиях будет сложно. Ограничен доступ к сотовой поверхности конденсора.

Порядок работ по очистке агрегатов кондиционера водой своими руками следующий.

  1. Снять радиатор ДВС, пользуясь инструкцией по эксплуатации и ремонту автомобиля.
  2. Снаружи снять передний бампер и решетку радиатора автомобиля.
  1. Получив доступ к конденсору, надо вначале промыть его несильной струей воды изнутри, а затем снаружи. Очистка таким способом производится несколько раз, попеременно — изнутри и снаружи. Желательно, перед тем как почистить конденсор, обработать его поверхность снаружи и изнутри специальной жидкостью очищающей от насекомых. Чистка не должна производиться струей под большим напором, потому как есть большая вероятность повреждения пластинчатых переборок сот радиатора.
  1. Также следует почистить радиатор двигателя, после чего установить назад. Снимать конденсор не рекомендуется, так как он заправлен фреоном, а для работы с такими хладагентами требуются специалисты.

Если все-таки возникает необходимость снять радиатор своими руками, то порядок действий в этом случае следующий:

  • отсоединить трубки, соединяющие конденсор с системой кондиционирования, и крепления, удерживающие радиатор на корпусе автомобиля;
  • закрепить его в вертикальном положении в таком месте, где можно использовать большое количество воды и специальные химические средства;
  • обработать ребра сот радиатора концентрированной жидкостью, предназначенной для удаления с поверхностей засохших насекомых;
  • через пятнадцать минут после обработки химией с расстояния 0,5 метра произвести чистку, направив на конденсор несильную струю воды под углом 90 градусов;
  • процедуру очистки водой выполнять с обеих сторон детали;
  • при необходимости весь процесс промывки повторить несколько раз.

МОЕМ РАДИАТОР КОНДИЦИОНЕРА

В системе кондиционирования салона конденсатор необходим для охлаждения хладагента перед его попаданием в испаритель. Если вы не хотите откачивать фреон и заново заправлять систему, демонтируйте вентилятор, решетку радиатора, бампер и прочие элементы, мешающие доступу к сотам. Мягкой щеткой вытрите наружный слой пыли, пуха и грязи. С внутренней и внешней стороны на 5-10 минут распылите аэрозольный очиститель двигателя. Смойте раскисшую грязь напором воды. Дополнительно продуйте соты сжатым воздухом и промойте до полной очистки.

ИНТЕРКУЛЕР

После снятия обязательно проверьте наличие масла внутри интеркулера и в воздушных патрубках. Небольшое количество моторного масла – норма. Но если оно выливается из интеркулера, то необходим не только ремонт турбины, но и чистка интеркулера внутри. С мойкой такого рода отлично справляется смесь бензина и дизтоплива.

ПРОФИЛАКТИКА

Двигатель перегревается, если радиатор забит не только с наружных сторон, но и внутри. Для проверки заполните его полностью кипятком. Потрогайте рукой всю площадь теплообменника. Наличие более прохладных участков говорит о том, что внутри в этих местах забит канал циркуляции ОЖ. Ранее мы рассматривали, как промыть радиатор печки и систему охлаждения двигателя.

После сборки, заливки антифриза и первого запуска убедитесь, что в системе не образовалась воздушная пробка. Прогрейте автомобиль до включения вентилятора. Если стрелка температуры продолжает ползти вверх, отопитель салона дует холодным воздухом, необходимо выгнать воздушную пробку.

Основные неисправности

Для поддержания работоспособности СК необходимо:

  • своевременно проводить ремонт и обслуживание её составляющих;
  • периодически проверять её герметичность;
  • дозаправлять РК при необходимости хладагентом (фреоном).

В процессе эксплуатации возможна утечка фреона. Нормальным считается снижение его количества в системе не более, чем на 15% в год. Специалисты рекомендуют заправлять кондиционер каждые три года. В автомобилях с большим пробегом дозаправку следует делать чаще. Технология этого процесса для всех автомобилей практически одинаковая.

Утечка фреона из СК возможна по следующим причинам:

  • негерметичность соединений в магистралях СК;

    Все соединения в системе кондиционирования должны быть герметичными и надёжными

  • механические повреждения трубок системы;

    Повреждённые трубки СК могут привести к утечке фреона

  • коррозия или механические повреждения РК.

    Пробоины в радиаторе кондиционера приводят к полной утечке фреона и выходу из строя СК

Как заправить автомобильный радиатор кондиционера

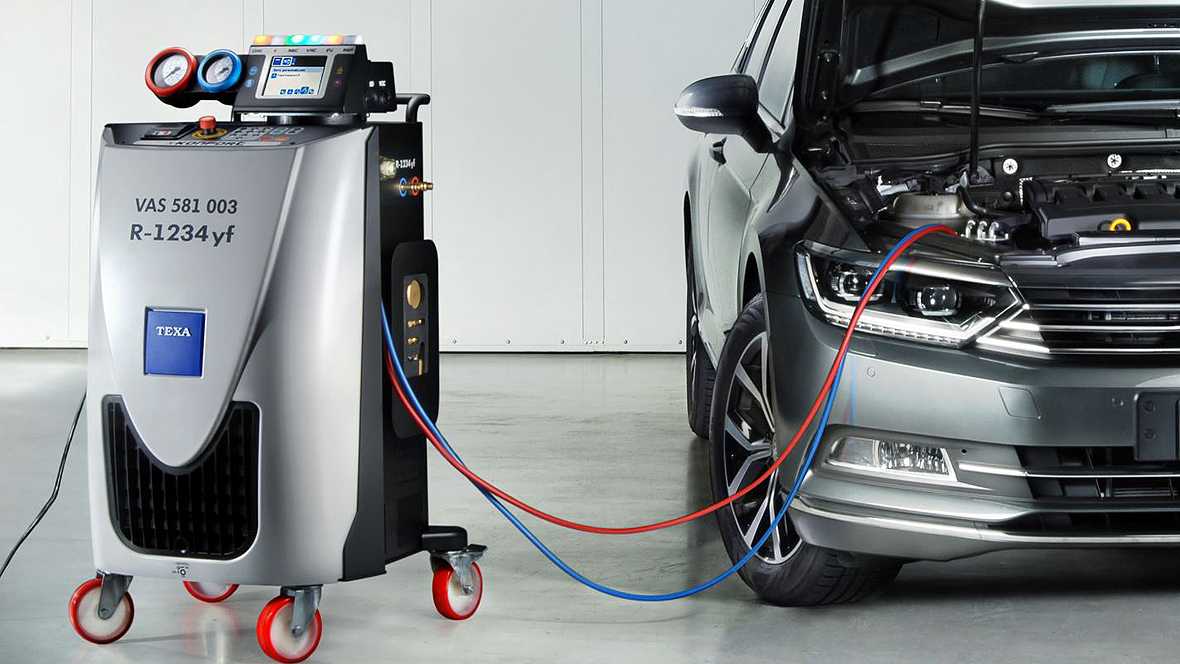

Те, кто занимается профессионально заправкой кондиционеров, они покупают серьезной оборудование, которое достаточно трудоемко перевозить и заправляют.

Те, кто хочет заправить кондиционер своими руками, покупают в баллончике фреон, читают инструкцию и проделывают все пошагово.

Например, используют фреон 134а компании Xado (Ксадо).

Естественно, для того, чтобы заправить только свой автомобиль, не требуется покупать большой компрессор, в баллоне достаточно удобно и дешево.

После заправки до определенного давления для конкретной марки и модели авто, следует создать вакуум в системе. Для этого применяется вакуумный насос, который надо подключить через манометр. Заправляют кондиционер, когда мотор автомобиля работает, поэтому следует быть аккуратным и лучше проделывать это с тем, кто уже имеет опыт. Один раз проделать со знающим человеком и все, процесс запомнится.

https://youtube.com/watch?v=zVf_F3bSap4

Когда нужно менять воздушный фильтр салона?

Сезонная погода осенью и большое количество пыльцы весной – две основные причины, которые сокращают срок службы элемента. Проблема в том, что на его поверхности скапливается большое количество влаги, которая препятствует движению воздуха, а микроскопическая пыльца заполняет пространство между волокнами, что может снижать их пропускную способность.

Каждый автомобильный производитель использует свою модификацию салонных фильтров (они могут отличаться не только формой, но и пропускной способностью). Для каждой из них установлены отдельные сроки эксплуатации. Но, как и в случае с обычным воздухофильтром, этот элемент может потребовать более частой замены.

Все зависит от того, в каких условиях эксплуатируется транспортное средство. Если водитель часто ездит по полевым пыльным дорогам, такой режим резко сокращает срок эксплуатации элемента, так как его волокна будут быстрее забиваться. То же касается постоянной езды в больших городах. В обычных условиях фильтр нужно менять через 20 тысяч километров (не реже), а в более сложных условиях этот интервал обычно сокращается в два раза.

Когда нужно чистить автокондиционер

Существует три основных признака, при появлении хотя бы одного из которых необходимо выполнить чистку кондиционера в машине. Так, к ним относится:

  1. Появление посторонних шумов при работе автокондиционера. Это могут быть свист, потрескивание, жужжание. Такое «звуковое сопровождение» явно указывает на неполадки в работе системы. И первое что нужно сделать — почистить кондиционер. Если же посторонние звуки и после этого сохранятся — то нужно выполнять дополнительные диагностические и ремонтные меры.
  2. Появление неприятного запаха. О причине его появления было указано выше.
  3. Появление влаги. Обычно конденсат появляется из воздуховода. При нормальном режиме работы кондиционера влага отводится через специальную, предназначенную для этого, трубку. Если же влага пошла через воздуховод — значит, кондиционер точно нужно чистить так как дренажная трубка забита.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
