Система охлаждения двигателя приора 16 клапанов без кондиционера схема

Самостоятельная замена термостата на Лада Приора

К необходимости снимать или менять термостат на Лада Приора приводит его неисправность или появление протеканий антифриза. Одним из признаков неполадок работы термостата является также долгий прогрев двигателя.

Причиной этого является то, что термостатом не закрыт большой круг циркуляции системы охлаждения, что приводит к двойному увеличению роста топлива при прогреве холодного двигателя.

Либо, как вариант, термостат, наоборот, не открывает большой круг, температура поднимается до критической отметки, двигатель перегревается.

Причины возникновения неисправностей термостата

Главной причиной поломок термостата является коррозия, накипь, грязь, образующаяся в системе охлаждения в процессе эксплуатации. Термоэлемент становится менее чувствительным к переменам температуры ОЖ из-за скапливающихся на нем частиц ржавчины и накипи.

К тому же это затрудняет движение штока, закрывающего и открывающего малый и большой круги системы охлаждения. Чтоб избежать подобных дефектов, следует использовать хороший антифриз и отслеживать его состояние. В момент замены же следует просматривать дно на наличие частиц ржавчины и налета.

О том, как сделать промывку, если в антифризе заметны посторонние вещества, можно прочесть в этой статье.

Проверка термостата на Лада Приора

Чтоб подтвердить или опровергнуть неисправность термостата, стоит провести следующий тест.

1. Заводим двигатель и прогреваем его до рабочей температуры в 85-90 градусов.
2. При этом не должен происходить нагрев нижний патрубка радиатора.

Объяснение этого в том, что клапан термостата закрыт, поэтому по патрубку не двигается ОЖ. Благодаря этому двигатель быстро прогревается, так как ОЖ циркулирует лишь по малому кругу.

При достижении антифризом нужной температуры клапан открывается, освобождая доступ к большому кругу для циркуляции охлаждающей жидкости. Как только клапан откроется, жидкость пойдет по большому кругу, поэтому нижний патрубок нагреется.

Если же патрубок становится горячим даже при температуре в 70-80 градусов, значит, термостат нуждается в замене.

Внимание!

Иногда отсутствующая циркуляция охлаждающей жидкости является причиной неисправности водяной помпы, поэтому ее проверка также необходима. О том, как это сделать, можно посмотреть здесь и здесь.

Для замены термостата на Лада Приора нужен будет простейший набор инструментов и чистая ОЖ.

Алгоритм самостоятельной замены термостата на Лада Приора

1. Слить охлаждающую жидкость из системы охлаждения, открутив пробку радиатора.
2. Ослабить хомуты, которыми крепятся водяные патрубки, ведущих к термостату, снять их.

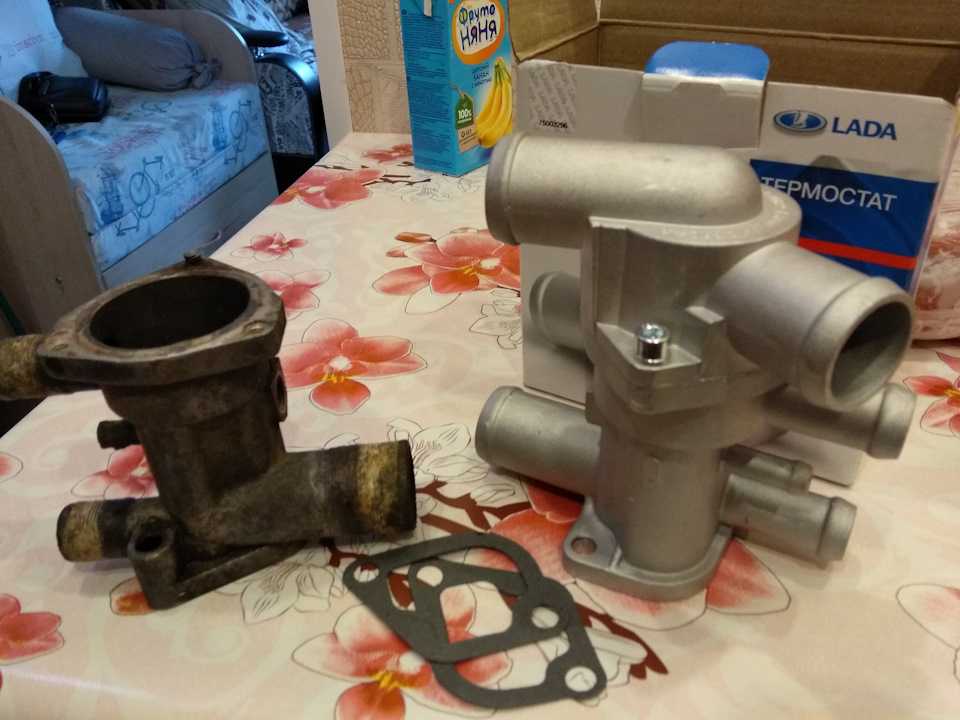

Меняем термостат на Лада Приора

1. Открутить болты крепления термостата, снять его.
2. Демонтировать крышку корпуса, открутив для этого болты крепления.

Замена термостата Приора своими руками

1. Достать резиновую прокладку, расположенную на некотором углублении крышки термостата. Удостовериться в том, что ее состояние хорошее, в другом случае – заменить ее.

Замена термостата Лада Приора в домашних условиях

1. Достать мод (чувствительный элемент). Чтобы осуществить это, нужно плоскогубцами сдавить и провернуть пружину, вывести фиксирующую пластину из зацепа с пазами.

Термостат Лада Приора

1. Проверить новый мод перед установкой. Это делается следующим образом: опустить его в воду, нагреть. При 85-90 градусах шток термостата должен выдвинуться, если это не произойдет, чувствительный элемент нуждается в замене.

Рекомендации: можно заменить полностью термостат, не разбирая его. Это обойдется дороже, но делать это проще.

После замены термостата Лада Приора нужно залить чистый антифриз, выполнить сборку в обратном порядке. После этого завести двигатель и проверить работу термостата (алгоритм проверки описан ранее). Удостовериться в отсутствии подтеков.

Особенности конструкции системы охлаждения двигателя LADA Priora

Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Приора

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения

Насос охлаждающей жидкости — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе.

Замечание

Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под катколлектором. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата.

Система охлаждения состоит из двух так называемых кругов циркуляции:

1. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя.
2. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.

Какая рабочая температура охлаждающей жидкости и двигателя на Лада Калина 8 клапанов

Автомобиль: Лада Калина. Спрашивает: Just-man. Суть вопроса: какая оптимальная температура двигателя на Лада Калина?

Стал замечать что когда сильный мороз, то температура больше риски 70-75 градусов не поднимается. А когда пробка тогда на риске 90 °С как вкопанная стоит. По расходу топлива особо не изменилось ничего. Может быть 1-1.5 литра на сотню, зависит от времени прогрева утром (от температуры).

Подскажите, это сильно губительно для двигателя. Машину хочу продавать, но вкладывать в ремонт не хочется. Я надеюсь, что когда зима пройдёт, то всё вернётся как и было.

Автомобиль прогрет до рабочей температуры.

Лада Приора эксплуатация и ремонт

Замок снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

Замечание

Замок двери состоит из внутренней и наружной части. При неисправ­ности наружной части ее можно заменить, не снимая обивку двери.

Снятие

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Отсоединяем колодку проводов мотор-редуктора замка от колодки жгута провод

3. Извлекаем провода мотор-редуктора из хомута.

4. Шлицевой отверткой отсоединяем пластмассовые наконечники тяг выключателя (личинки) замка 1 и наружной ручки замка 2 от рычагов замка.

5. Ключом TORX Т40 отворачиваем два винта крепления замка.

6. Снимаем наружную часть замка.

7. Крестовой отверткой отворачиваем три винта крепления внутренней ручки открывания двери.

8. Крестовой отверткой отворачи­ваем винт крепления внутренней части замка к панели двери.

9. Извлекаем внутреннюю часть замка в сборе с тягой блокирующей кнопки и мотор-редуктором из двери.

10. Для снятия фиксатора замка помечаем его положение на средней стойке кузова (маркером или фломастером).

11. Ключом TORX Т40 отворачиваем палец 1 фиксатора и два винта от крепления фиксатора.

12. Снимаем фиксатор.

Замечание

Под фиксатором могут быть установлены регулировочные прокладки. При сборке их следует установить на место.

Установка

Устанавливаем замок двери в об­ратной последовательности.

Рекомендация

Надевать пластмассовые наконеч­ники тяг на шаровые пальцы рыча­гов замка удобно раздвижными пассатижами.

Фиксатор замка устанавливаем пс сделанным меткам. Если дверь пло­хо закрывается (например, с метал­лическим стуком или приходится сильно хлопать дверью, чтобы за­крыть), регулируем замок (см. ниже).

Регулировка

Замечание

Замок двери регулируется измене­нием положения фиксатора на стойке. При закрывании двери, вы­ступающая часть корпуса фиксато­ра не должна задевать дверь и эле­менты наружной части замка. Палец фиксатора должен входить в прорезь наружной части замка, не касаясь кромок прорези.

1. Ослабляем затяжку пальца фиксатора и двух винтов крепления фиксатора (см. выше). Изменяя положение фиксатора в вертикальной плоскости, добиваемся оптимального положения пальца фиксатора в прорези замка.

2. Плотность прикрытия двери регулируем перемещением фиксатора в горизонтальной плоскости.

3. Если фиксатор задевает замок или дверь, соответственно увеличиваем или уменьшаем количество регулировочных прокладок установленных под фиксатором.

Рекомендация

Дополнительные регулировочные прокладки можно изготовить самостоятельно, вырезав их из листового металла (лучше сплава алюминия).

4. По окончании регулировки затягиваем винты крепления и палец фиксатора замка.

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С.

Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор. Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Как известно, при создании Лады Гранта, инженеры и механики заимствовали идеи воплощения автомобиля не только с кузовной части Лады Калины, но и с технической стороны также.

Например, автомобиль Гранта с комплектацией «Стандарт» оснащен двигателем от Калины объемом 1.6 литров и мощностью 80 лошадиных сил. Комплектация «Норма» и «Люкс» имеют модифицированный двигатель с увеличенным ходом поршня и выдаваемой мощностью в 90 л.с.

Стоит отметить, что данная статистика не только в цифрах, в деле машина отрабатывает свои показатели с полной силой. Это достаточно мощная характеристика для отечественной Лады Гранта, система охлаждения двигателя выполняет здесь важнейшую роль.

Инструкция по монтажу дополнительной электропомпы

Communities Лада Приора Lada Priora Club Blog Micro FAQ 2. Проверка работоспособности крышки расширительного бачка Установка дополнительного водяного насоса на любой автомобиль (в том числе и на «Ладе-Приоре» 16 клапанов) в принципе ничем не отличаются. Необходимо разместить электронасос в разрезе патрубка, который является входным либо выходным в печку автомобиля и обеспечить его электропитание.

Пошаговая инструкция по установке данного дополнительного компонента выглядит следующим образом:

1. Обеспечить доступ к патрубкам отопителя под капотом авто, демонтировав мешающие работе компоненты.
2. Обжать один из резиновых патрубков, который выходит из отопителя (печки), что производится с целью недопущения вытекания ОЖ либо слить антифриз (тосол) из всей системы.
3. Вырезать часть этого патрубка по длине соответствующей устанавливаемой помпы.
4. Длина штуцеров при этом не учитывается по причине того, что они входят в патрубки.
5. Необходимо заранее подобрать диаметр штуцеров на электропомпе для получения качественного соединения.
6. Закрепить резиновые патрубки на штуцерах помпы с помощью металлических хомутов.
7. Дополнительную электропомпу прикрепить к выбранному заранее месту под капотом автомобиля (указаны выше) с помощью специального крепежа.
8. Подключить электропитание помпы, выбрав для этого перечисленные выше варианты, либо установить отдельный выключатель.
9. Запустить двигатель и проверить герметичность соединений, а также работоспособность электропомпы.
10. Установить все детали, демонтированные перед установкой помпы.

Из чего состоит система охлаждения Приоры

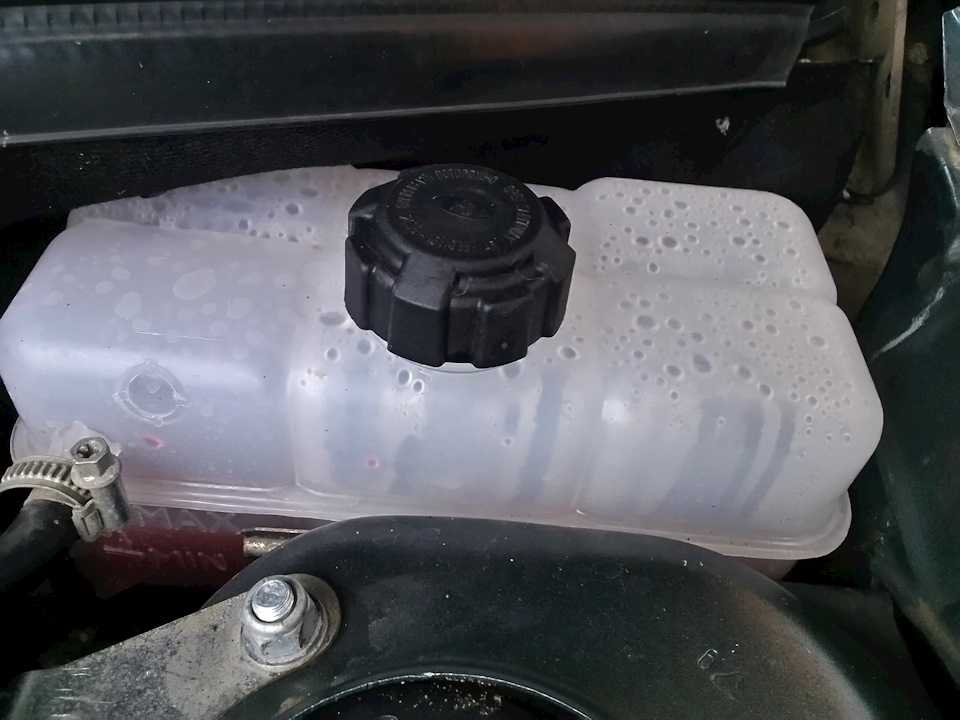

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения.

Насос охлаждающей жидкости (помпа) — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе.

Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

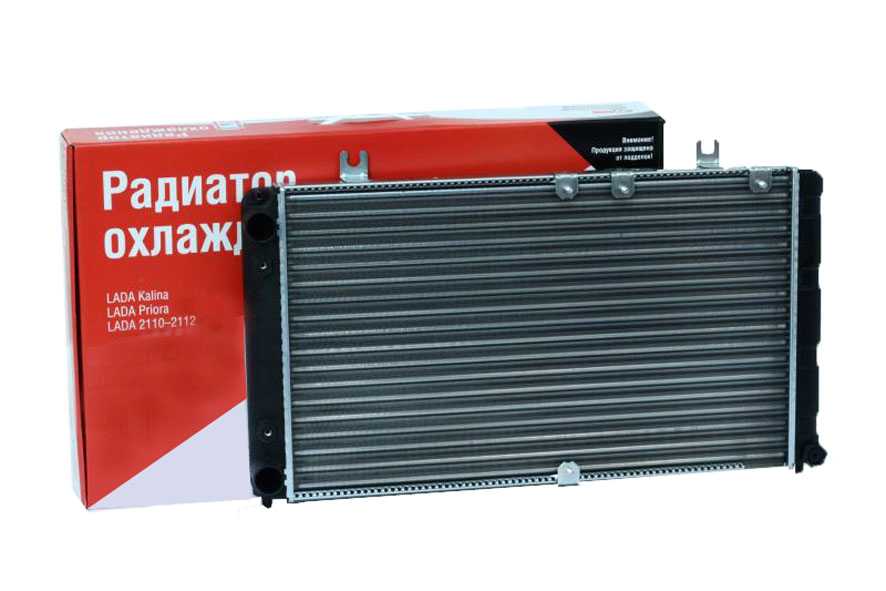

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

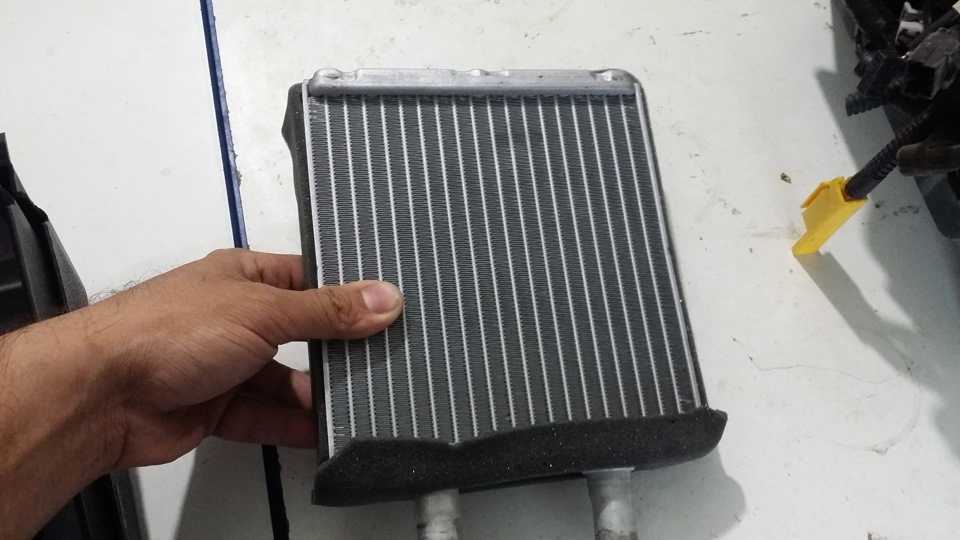

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.

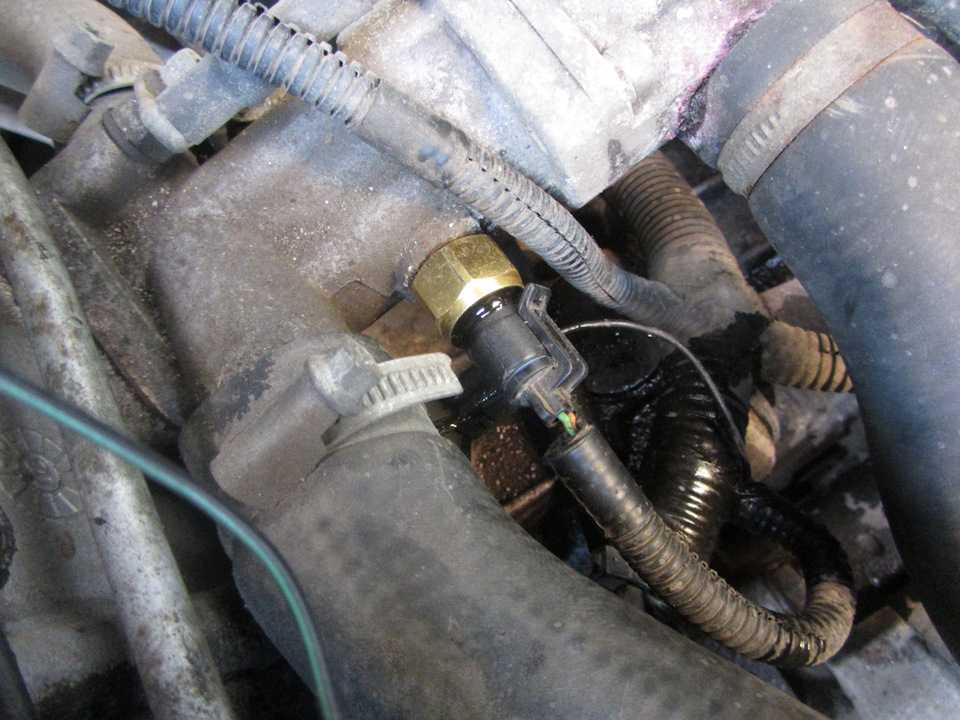

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате. Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться.

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2106 эмульсия на крышке маслозаливной горловины

Как подсоединить противотуманки на ваз 2108

Как проверить вакуум на ваз 2107, замена, порядок действий, схема

Как поменять генератор на ваз 2107

Как поменять радиатор печки ВАЗ

Как поставить двухдиновую магнитолу на ваз 2114

Ваз 2115 не открывается задняя дверь снаружи и изнутри

ЗДТ на ваз 2114 установка

Объём топливного бака Лада Гранта

Сколько эта красотка сможет заправить в нашу Гранту?

Добавьте к этому не более 2 литров, которые будут находиться в топливо-проводе и топливном фильтре, и получите максимальный объём, который возможно заправить в этот автомобиль. , именно так рекомендует завод-изготовитель.

При «заправке бака до полного» первый отстрел колонки произойдёт уже на 45 литре. При этом на панели приборов уровень топлива будет указываться «без одного деления до полного». Именно из-за этого возникают споры о том, что бензобак на самом деле меньше заявленного АвтоВазом объёма в технической документации. По моему опыту после первого отстрела в режиме «медленной заливки» возможно залить ещё около 6 литров.

Путём несложных математических операций сложения объём всего бензина в системе получается не менее 51 литра

, что соответствует заявленной производителем автомобиля информацией.

Проверка радиатора на герметичность

Процесс диагностики вовсе не сложный, проводим самостоятельно, а в случае отсутствия свободного времени посетите СТО для выполнения работ профессионалами.

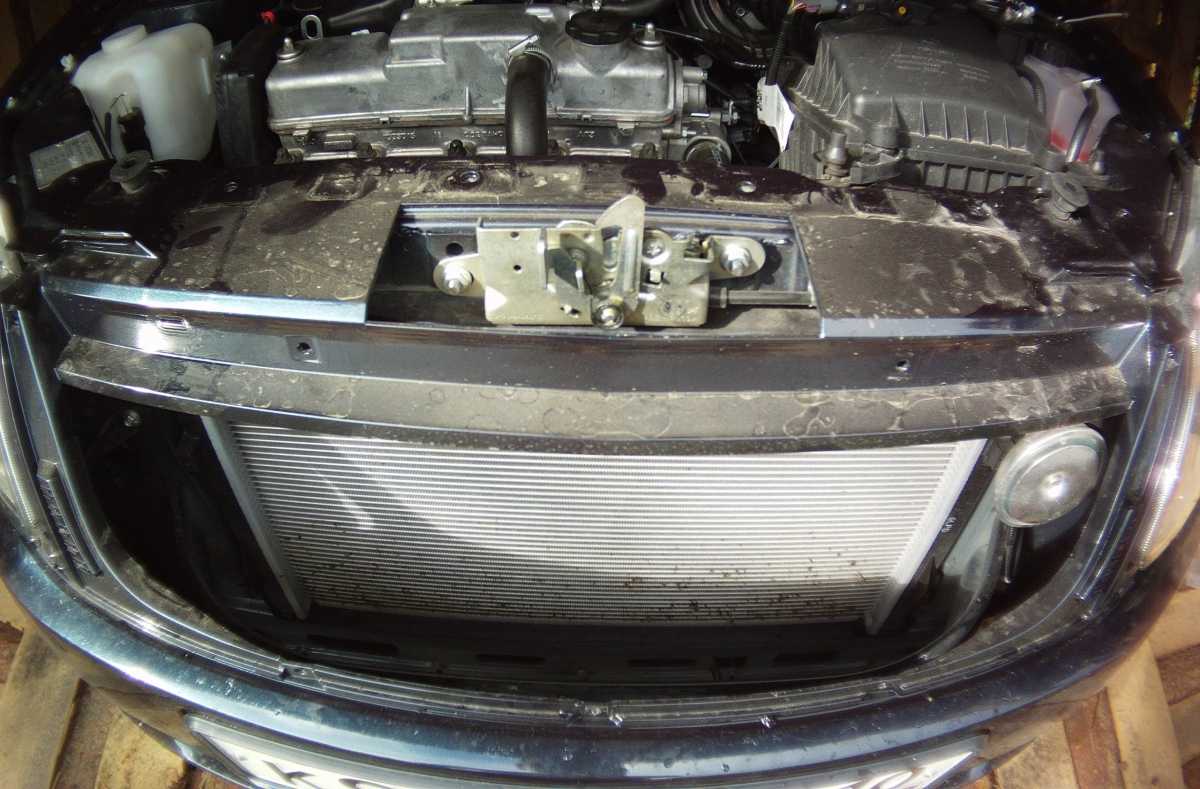

Проверка радиатора со стороны моторного отсека

1. Помещаем машину в периметр ремонтной зоны, на смотровую яму, открываем капот.
2. Со стороны моторного отсека осматриваем поверхность радиатора на наличие потеков, следов утечки антифриза (тосола).
3. Аналогичные действия проводим из-под днища машины;
4. Осматриваем магистрали подачи/обратки тосола, верхний, нижний контуры.

Наиболее распространенные места разгерметизации: углы по периметру, стыки, стяжки хомутами.

Как слить антифриз из системы охлаждения Лады Гранты

1. Капот открыт, двигатель машины остыл до безопасной температуры, чтобы не повредить кожные покровы.
2. Из-под днища выкручиваем 6 винтов, снимаем защиту поддона картера.
3. Отвинчиваем сливную пробку в нижнем контуре радиатора.
4. Параллельно отвинчиваем сливную пробку на стенке блока цилиндров. Подставляем емкость.

Отворачиваем пластмассовую пробку сливного отверстия бачка радиатора

Водителю на заметку!

В Ладе Гранте 16-ти клапанной предварительно демонтируем стартер, так как он препятствует свободному доступу к заглушке. Если не снять стартер, то антифриз зальет деталь, временно приведя ее в непригодное состояние.

1. После того, как жидкость полностью слита с водяной рубашки, завинчиваем сливные пробки. Заливаем новый тосол в объеме 7.5 литров до отметки «Минимум» или 8.0 литров до рекомендованного среднего уровня.

Как промыть систему охлаждения на Ладе Гранте

Нарушение сроков проведения замены жидкости, покупка дешевых аналогов способствует образованию осадка в магистрали, помутнению тосола.

Из-за потери химических и физических свойств водяная рубашка силового агрегата подвергается коррозии, отслоению.

Постоянная повышенная рабочая температура — первый признак загрязнения, образования отложений, неисправности термостата. Изготовитель рекомендует проводить очистку магистралей через каждые 50000 км. Замена тосола через 75000 км.

Объем системы охлаждения Лады Гранты 8.0 литров.

Способы очистки

• внешняя;
• внутренняя.

В первом случае удаляются все загрязнения с наружной части при помощи напора воды, добавлением моющего средства. Во втором случае промывка осуществляется внутри специальными химическими средствами.

Если промывка не дала положительного результата, тогда заменяем штатный радиатор новым, так как на дне скопилось избыточное количество окаменелостей, начался процесс коррозии.

Дистиллированная вода

Используем дистиллированную воду Достать дистиллированную воду можно несколькими способами:

• купить в аптеке;
• растопить чистый снег;
• отстаивать на протяжении полугода воду из-под крана.

Процесс промывки выглядит следующим образом:

1. Помещаем машину на смотровой канал, отвинчиваем крепления защиты поддона картера.
2. Скручиваем сливную пробку системы, стачиваем тосол. Предварительно выкручиваем крышку с расширительного бачка, сбрасываем давление.
3. После того, как отработка сточена, закручиваем пробку, заливаем в систему 8.0 литров дистиллированной воды.
4. Запускаем двигатель, прогоняем его на средних оборотах в течение нескольких минут, глушим.
5. Повторяем п. 2, 3. Как только на выходе будет вода чистого цвета — промывка окончена.
6. Заправляем новый тосол. Очередная замена через 75000 км.

Сода, кислота и уксус

Промывка подручными средствами Смешиваем указанные ингредиенты в процентном соотношении: 25 / 50 / 25, добавляем литр воды. Аналогичный объем сливаем с системы, добавляем «зелье», оставляем автомобиль в неподвижном состоянии на 6 – 8 часов, лучше на ночь.

Поутру стачиваем отработку, промываем один раз систему, заливаем чистый тосол.

Специальные средства

Процесс аналогичен вышеописанному. Проводим с соблюдением основных правил безопасности. Приобрести присадки можно в любом специализированном автомагазине, авторынке.

Выводы

Схема и устройство системы охлаждения Лады Калины мало чем отличается от ее сородичей с остального семейства ВАЗ. Этот узел довольно простой в обслуживании и ремонте, что позволяет многим автомобилистам проводить ремонтные операции своими руками.

Как многие калиноводы, столкнулся с проблемой завоздушивания системы охлаждения двигателя (СОД). Особенно остро проблема проявляется зимой. Объяснять почему это происходит не вижу смысла, т.к. на любом форуме можно найти информацию об этом, причина возникновения воздушной пробки уже давно определена потребителями, это конструкторская ошибка при разработке СОД. Вкратце опишу симптомы на моей машине: стрелка температуры показывает 100-110 градусов и стремится в «красную зону», а из печки дует холодный воздух. Пределом терпения стала дальняя поездка, когда даже на скорости свыше 100 км и -20 за окном, температура двигателя показывала за 100! Можно конечно менять без конца пробки на расширительном бачке (РБ) и термостат, впрочем так это и делают на автосервисах… однако было решено обратиться к сетевому разуму. Из множества доработок я остановился той, которую предложил driver vf013

принципиальная схема доработки была полностью взята его и забегая вперед скажу, что эта схема работает! Поэтому все технические вопросы, которые возникнут, освещены на его странице. Спасибо vf013)))) Итак, для меня первая проблема заключалась в том, что схему СОД с ЭПГ (электронной педалью газа) никто из инженеров ВАЗ не нарисовал, везде гуляет старая схема в дроссельным узлом (ДУ), который подогревается двумя шлангами. рис. 1 Из-за обилия «лишних» шлангов, возникает сложность в понимании, что-куда и зачем…

Рис. 1. Старая схема с ДУ, у моей машины ЭПГ

. Поэтому пришлось нарисовать новую схему с ЭПГ (рис. 2), конечно сам е-газ на схеме отсутствует, т.к. из процесса охлаждения двигателем он исключен.

На рис. 2 условно нарисован шланг, который закольцевал систему, которая раньше подогревала дроссельный узел, по сути у меня в этом аппендиксе всегда был собран воздух… поэтому в новой система ему места нет. Еще раз повторюсь, что саму схему доработки я не придумывал, а только изменил предложенную vf013. Вот что у меня получилось. Рис. 3

Рис. 3 Принципиальная доработанная схема СОД

Для лучшего понимания, я сразу удалил из рисунка «лишние» шланги, которые в результате доработки были демонтированы. Результаты: уже прошло несколько дней, и температур воздуха на улице то поднималась, то опускалась от -2 до -10. Специально не выкладывал результаты доработки, т.к. боялся сглазить)))). Сразу после запуска пошло развоздушивание системы, постараюсь выложить видео процесса. Температура двигателя при езде по городу всегда держится в рабочей зоне 90-95 градусов, при этом печка начинает греть теплом уже с 50 градусов! Понятно, что это замедляет процесс прогрева самого двигателя, но факт есть факт. Все затраты на доработку обошлись примерно в 550 руб., из этой суммы самый дорогой антифриз 1 л на доливку, 1 м шланга для соединения с РБ, остальное все по мелочи — тройники, хомуты… Доработкой я доволен и рекомендую всем у кого возникли подобные проблемы. Поверьте, мастер в автосервисе при описании подобных симптомов скажет, что у вас термостат нужно менять, т.к. он заклинил и не открывается на Большой круг, поэтому высокая температура в Малом круге, однако это тупиковый путь, потому что в моем случае термостат был исправен, это легко при желании проверить.
