Регулировка редуктора гбо

Настройка оборудования

В качестве примера рассмотрим вариант настройки популярного редуктора фирмы Tomasetto (Томасетто АТ-07 электронный). Регулировка редукторов Lovato (Ловато) 2 поколения и его полных аналогов, таких как Atiker (Атикер) и Torelli (Торелли) выполняется в аналогичном порядке.

Для того, чтобы отрегулировать газовое оборудование второго поколения своими руками, требуется прогреть двигатель до рабочей температуры на бензине, перейти на газ и заглушить мотор. С этого момента разделим варианты настройки для разных типов двигателей.

Правильная регулировка ГБО 2 поколения на карбюраторе своими руками

С помощью плоской отвертки завернуть винты редуктора и дозатора до упора (без особых усилий), а затем выкрутить:чувствительности мембраны 2-3 оборота;
«винт жадности» первой камеры до полного открытия, второй на 1 оборот.
Завести мотор на газу. Постепенно закручивая винт чувствительности, найти момент падения оборотов на бедной смеси

Внимание! Падение может быть, когда смесь обогащённая. Поэтому если при выкручивании винта происходит рост оборотов, а далее опять падение, значит, это есть работа на богатой смеси

Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин). Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний.
Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз.
Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый.
Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения).

Настройка ГБО 2 поколения на инжекторе

  • Выкрутить винт регистра мощности и мембраны на 2-3 оборота, х/х закрутить до упора.
  • Завести двигатель. Поднять обороты ДВС до 3000-3500 об/мин, путём закручивая и выкручивания дозатора, найти пик максимальных оборотов двигателя. От этого положения, вкрутить винт регистра на 0,5 оборота.
  • Отпустив акселератор сделать перегазовку. Если двигатель при этом захлебывается, выкрутить на 1/8 болт дозатора. И так далее до поиска оптимального набора оборотов.
  • Затем постепенно закручивая винт чувствительности мембраны найти момент падения оборотов, отпустить винт на 1/8.

5.Дальнейшую настройку произвести при ходовых испытаниях. Если автомобиль не достаточно развивает мощность, немного отпустить винтом регистра подачу газа.

Источник

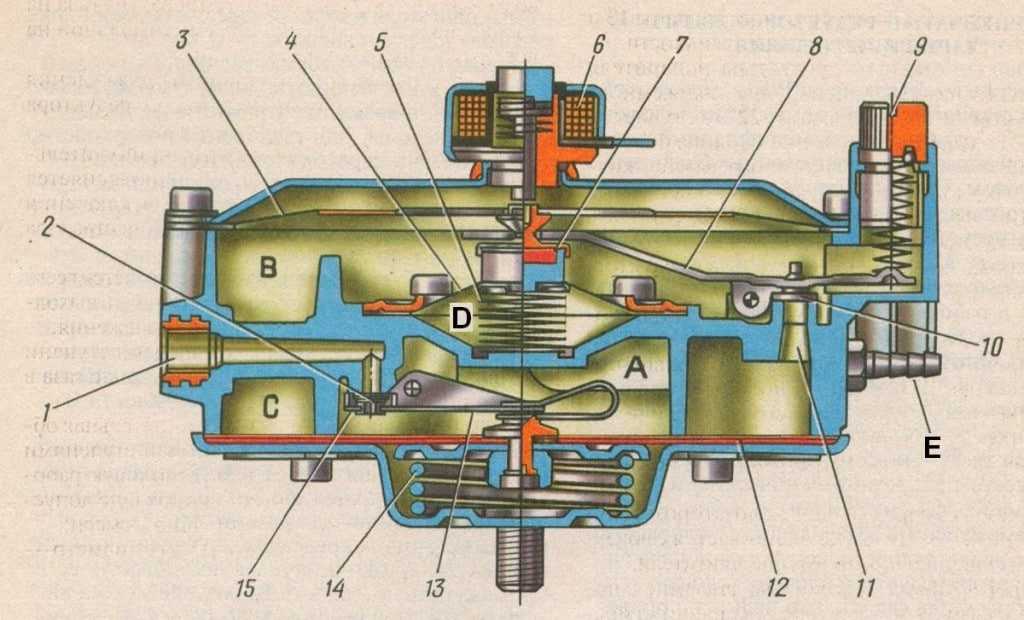

Пару слов об устройстве редуктора ГБО

Понятие сути редукторных систем, которыми оснащается газовое оборудование, лежит через рассмотрение его общей концепции. Всем известно, что газ, представленный пропаном или метаном, находится в баллоне ГБО под большим давлением и в сжиженном состоянии. В стандартном виде подача такого топлива в камеры ДВС не представляется возможной, ибо для его работы нужно приготовить топливно-воздушную смесь. Именно приготовлением последней занимается типовой редуктор ГБО.

Отметим, что газовое оборудование не всех поколений оснащается редукторными системами. Так, к примеру, два последних поколения ГБО под номерами 5 и 6 не имеют данной аппаратуры, ибо поставка газа в них предусмотрена сжиженная. Однако на газобаллонном оборудовании 1-4 поколения редуктор является неотъемлемой частью системы. Во многом правильное функционирование газовых установок зависит от стабильной работы и настройки редукторной аппаратуры, о чём не стоит забывать.

Конструкционно, газовые редукторы ГБО любого поколения – это узлы-испарители, которые преобразуют сжиженный пропан или метан в испарённый газ, уже отправляемый во впускной тракт для смешивания с воздухом, а затем в камеры сгорания мотора. Устройство узла предполагает систему из нескольких последовательно располагающихся камер, разделённых между собой клапанами. Принципы работы редуктора ГБО 2-4 и частичного первого поколения заключаются в следующем:

  • Газ в сжиженном формате подаётся до впускного тракта редуктора, называемого разгрузочным клапаном;
  • Последний производит дозировку и грамотное распределение топлива, что осуществляется либо механическим путём (на вакуумных редукторах), либо электронным (на редукторах с электромагнитными клапанами и блоком их управления);
  • После этого осуществляется испарение газа, и он поступает непосредственно в двигатель через его коллектор, где и смешивается с воздухом.

В любом режиме работы двигателя ему требуется не сжиженный газ, а топливно-воздушная смесь, готовящаяся в отмеченном выше порядке посредством испарения. Для осуществления последнего используются специальные испарительные элементы и их камеры. В зависимости от того, через какое количество камер проходит газ до момента полного испарения, выделяют одноступенчатые, двухступенчатые и трёхступенчатые редукторы ГБО. Вне зависимости от способа организации испарения в его процессе неизменно меняется давление в камерах, как правило, в меньшую сторону. На сегодняшний день наибольшую популярность имеют редукторные системы с двумя испарительными камерами, которые используются на ГБО от Ловато, ГБО на метане и аппаратуре .

«Волвит»: инструкция

У «Волвита» очень много показаний к применению:

— различные болезни кожи (дерматиты, нарушение функции сальных желез кожи, нарушение процессов ороговения кожных покровов);

— заболевания волос (алопеция, нарушения структуры и роста волос, перхоть, себорея, нарушение пигментации волос);

— заболевания ногтевой пластины (нарушения роста и структурные изменения ногтей);

— функциональные изменения. заболевания пищеварительной системы, синдром мальабсорбции;

— наследственные заболевания, которые сопровождаются нарушением синтеза биотинидазы;

— нарушения психоэмоционального равновесия.

В сутки рекомендуется принимать 1 таблетку перед любым приемом пищи. Длительность курса составляет 30 дней.

«Волвит» имеет очень низкое количество побочных явлений, все они связаны с индивидуальной непереносимостью биотина.

Препарат нельзя принимать лицам до 18 лет, а также беременным и кормящим женщинам.

Покупатели оставляют множество восторженных отзывов после приема препарата «Волвит». Женщины отмечают, что волосы меньше выпадают, уже не лезут клочками, исчезает сухость и стянутость кожи, уменьшается количество или совсем исчезают высыпания, гнойнички, прыщи, поры кожи заметно сужаются и очищаются, ногти уплотняются, перестают слоиться и растут быстрее.

Дополнительно те, кто принимал препарат курсом отметили, что значительно снижается сальность волос, они выглядят более опрятными, появляется здоровый блеск. К тому же исчезает сухость на кончиках волос. Это особенно актуально для тех девушек, которые постоянно сушат волосы при помощи фена.

А вот рост волос на фоне приема средства практически не заметен. Поэтому многие стараются повторять несколько курсов в течение года, именно тогда происходит накопление активного компонента, а волосы начинают расти и становиться более густыми.

Так как действие витамина Н носит накопительный характер, эффект может быть заметен не сразу, а обычно через 3 недели приема препарата.

Какие ещё могут быть неполадки на авто с ГБО?

Если сгорел или окислился предохранитель на главном плюсе системы ГБО, кнопка переключения топлива срабатывать не будет. При замене предохранителя вопрос устранится.

Сбои в работе мотора, где котором стоит оборудование landi renzo не обязательно могут быть связаны с ГБО. Нужно проанализировать, в какой момент возникает ситуация, когда ДВС не переходит на газ.

Когда обороты плавающие, ДВС работает не ровно, искать первопричину нужно в следующем:

Нужно проверить зажигание, выкрутить и посмотреть, в каком состоянии свечи.
Обязательно проверить на стенде компрессию ДВС.
Обратиться к мастеру и сбалансировать работу клапанов.
Обратить внимание на работоспособность лямбда-зонда.
Отрегулировать впрыск газа, проверить форсунки.
Возможны сбои в работе ГРМ мотора.

Иногда водители обращают внимание, что мотор на газу теряет свои мощностные характеристики. Нужно исключить следующие поломки:

  • газовые инжекторы не справляются со своей задачей, плохо отрегулированы;
  • редуктор не создаёт необходимого давления по причине плохого обогрева;
  • виной неработающий лямбда-зонд;
  • забиты газовые фильтры;
  • засоры в газовых магистралях.

ГБО ставят ради экономии горючего. Если случается перерасход газа, нужно искать причину возможных неполадок:

  • поломанный редуктор, низкое давление;
  • засоренный воздушный фильтр;
  • неполадки в системе зажигания;
  • не хочет прогреваться редуктор.
  • нарушена работа газовых инжекторов или впрысковой системы;
  • компрессия в ДВС ниже нормы;
  • калибровочные штуцера для инжекторов выбраны неверно;
  • заводской брак лямбда-зонда.

При провалах во время перегазовки нужно заново заняться калибровкой инжекторов, поменять фильтра, посмотреть какое давление в редукторе и проверить целостность газовых магистралей.

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. Компания «OFFICINE Lovato S.p.A.» принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

  • поколения механизма;
  • количества регуляторов;
  • топливной системы.

Товарный ряд производителя:

  • Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
  • Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
  • Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

  • Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
  • После реализации предыдущего этапа можно приступить к регулировочным работам.

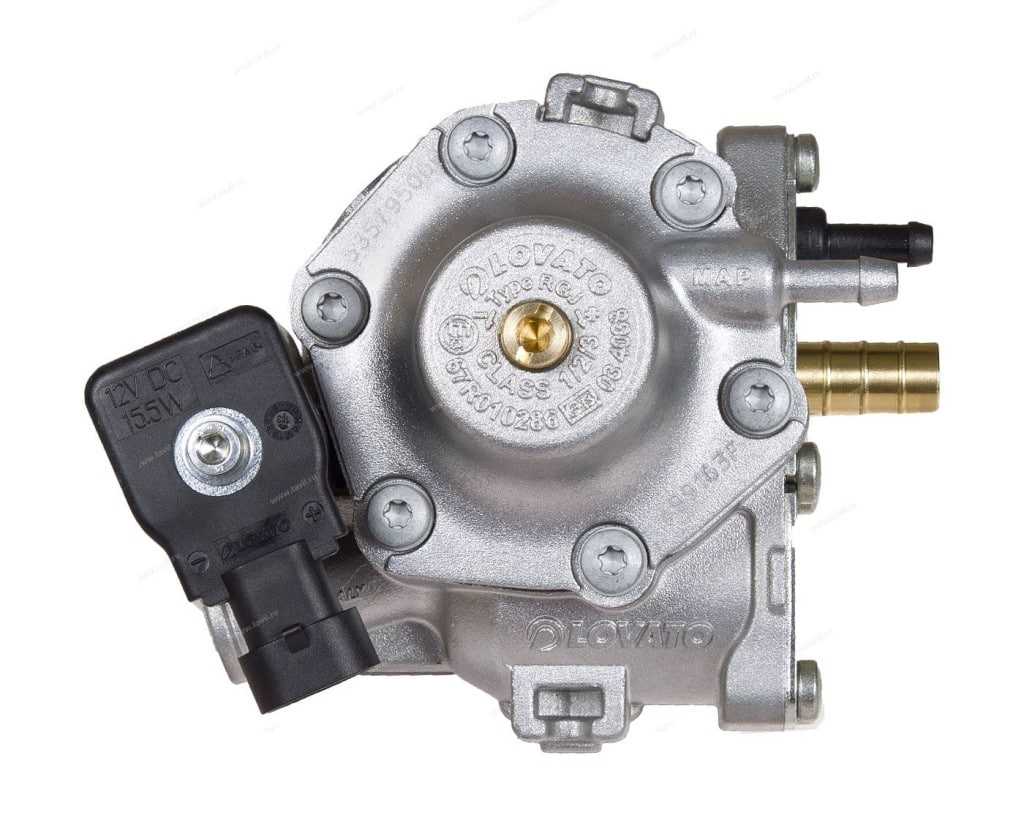

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

  • при закручивании подача газа будет сбавляться редуктором;
  • при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Нюансы приобретения ГБО 4 поколения

Остановимся именно на газовой установке 4 поколения, и рассматривать будем последовательность установки ее на современный инжекторный двигатель.

Основой будет обычный современный инжекторный автомобиль с 4 цилиндрами и среднестатистической мощностью, поскольку установка данного оборудования на авто с большим количеством цилиндров, или с увеличенными показателями мощности имеет свои особенности.

Такой выбор обусловлен массовым использованием авто именно с такими показателями, независимо от марки.

Определяемся с выбором.

Сначала нужно определиться с приобретением данного оборудования. Можно все элементы оборудования приобрести комплектом, а можно по отдельности. В этом есть свои положительные качества, а также недостатки.

Покупка оборудования комплектом, от брендового производителя, обеспечит высокую надежность всех элементов, поскольку они проходят сертификацию качества.

Да и установка оборудования будет проще, поскольку соединительные элементы и отладка оборудования уже произведена. Но приобретение комплекта обойдется значительно дороже.

Приобретая элементы оборудования по отдельности можно значительно сэкономить.

Многие элементы являются общими для всех видов ГБО, и стоимость их по отдельности будет ниже, чем в комплекте.

Но некоторые элементы оборудования используются только на установках данного поколения. Это и газовый редуктор, используемый только на 4 поколении ГБО, и газовая рампа с электромагнитными форсунками, и электронный блок управления, и требуемые для работы этого оборудования датчики – температуры и давления газа.

Приобретать это оборудование нужно с серьезным подходом, лучше немного переплатить за качественное оборудование, чем в дальнейшем разочароваться в ненадежности его работы.

Имея все элементы на руках, хоть комплектом, хоть в виде сборки, можно приступать к монтажу.

Можно конечно, все это дело предоставить спецам, но придется заплатить. А можно все сделать самому, что и дешевле, и даст возможность полностью понять, как оборудование работает.

Обоснованность перехода на газ

Речь пойдет о 1-м и 2-м поколениях газобаллонного оборудования. Третье и четвертое не рассматриваются, так как они предназначены для установки на инжекторные двигатели. Или на дизельные с электронной системой управления. Конечно, можно произвести монтаж оборудования четвертого поколения на карбюратор, но потребуется проделать множество манипуляций. В первую очередь двигатель нужно дополнить множеством датчиков, которые впоследствии будут подключаться к электронному блоку управления. О том, как установить такие системы на инжекторные двигатели, вы узнаете в отдельной статье.

Как осуществлять настройку и регулировку

Чтобы правильно отрегулировать редуктор по инструкции своими руками, нужно разбираться в настройках. Устройства для пропановых систем имеют два или один регулятор. Отрегулировать метановый прибор — более сложный процесс. Метановые модификации почти все оснащены одним регулятором.

Описание настройки 2-мя винтами:

  • автомашину заводят с бензина и прогревают пока термодатчик не покажет рабочее значение;
  • дозатор должен быть на максимуме,
  • винт холостого хода закручен до упора, далее отвернуть на 3 об.;
  • винт чувствительности устанавливают в среднем значении на холостом ходу на газовом горючем;
  • снижать количество оборотов вращением винта, при этом настроить такое положение, чтобы машина не заглохла;
  • дойти до значения, где обороты выйдут по максимуму, потом медленно закручивать винт чувствительности;
  • при смене оборотов производится корректировка до максимального значения;
  • добиться, когда винт будет завинчен почти до упора, а авто на холостом ходу показывает значение в 1200 об. в минуту;
  • снижать до значения 1000 об. в минуту.

Доработка настроек:

  • медленно отворачивать винт, до изменений параметров оборотов;
  • повернуть опять назад;
  • сделать перегазовку, мотор при этом должен без проблем чувствовать педаль, иначе операцию повторить.

Затем идёт настройка дозатора:

  • при оборотах 3000 об. в минуту (на газу), проворачивать дозатор, до изменения количества оборотов;
  • вывернуть винт дозатора на 1/2 оборота.

Завершающая стадия:

  • резко надавить на педаль газа, заворачивая винт чувствительности до ощущения провала;
  • вывернуть регулятор на пол-оборота;
  • сделать повтор настроек дозатора.

Настройка с 1-им регулировочным винтом:

  • авто должно работать на газовом горючем, на холостом ходу, около 1100 об. в мин.;
  • закручивая винт, снизить обороты и поставить их на 1000 об. в минуту;
  • отрегулировать дозатор, подкрутить его на 1/2 оборота и покататься, как только машина начнёт работать с рывками регулировать винт до состояния плавности.

Читайте далее:

Как отрегулировать газовое оборудование на газель 406 двигатель?

Принцип действия газового редуктора на автомобиле

Газовый редуктор Томасетто АТ-07: доверие к классике

Как происходит регулировка редуктора Ловато на инжекторе?

ГБО Ловато: классика на рынке ГБО

Самостоятельный монтаж ГБО 2

Самому газовую аппаратуру на автомобиль установить не сложно, если соблюдать технику безопасности и иметь знания по монтажу подобных устройств.

Этапы монтажа газового оборудования на газ 2 поколения:

  • установка баллона;
  • проводка газовой магистрали;
  • монтаж смесителя и дозатора и узла управления газобаллонного оборудования;
  • проверочные работы по герметичности и работоспособности ГБО.

Перед тем как начинать монтаж, проверяют, что всё оснащение ГБО в наличии:

  • баллон под газ (цилиндрический или тороидальный);
  • мультиклапан;
  • бензиновый и газовый электроклапаны;
  • заправочный вентиль;
  • смеситель;
  • пульт управления и провода ;
  • газовые шланги и трубки;
  • тройники;
  • хомуты.

Описание пошаговой инструкции установки газового оборудования:

  1. Цилиндрические баллоны крепят в багажниках. В хэтчбеках хороший вариант для установки тороидального баллона — в нишу для запаски. Метан лучше ставить на большие машины, например, Газель, где есть место для громоздкой ёмкости.
  2. Закрепляют заправочный вентиль на кронштейне под задним бампером, на одном из задних крыльев либо в багажнике автомобиля.
  3. Прокладывают газовую магистраль от баллона к моторному отсеку по днищу кузова. Топливный трубопровод не должен проходить через салон. Отверстие для вывода газовой магистрали делают большим диаметром, чем трубопровод, чтобы вставить в него защитный резиновый или пластиковый уплотнитель. Края обрабатывают антикором.
  4. Вдоль днища закрепляют газовую магистраль. Можно поместить газовый трубопровод рядом с бензиновым в отведенную для этого нишу.
  5. Следующий шаг — установка смесителя между карбюратором и впускным коллектором автомобиля. Герметичности добиваются с помощью уплотнительных колец и герметика, чтобы исключить подсос воздуха. Если этого не сделать, пропадёт тяга и возникнут рывки и провалы при нагрузке на двигатель. Характерно для карбюратора солекс, его модификацию дааз 21073–1107010 ставят на Ниву.
  6. Следующая операция — установка бензинового электроклапана в топливный трубопровод между бензонасосом и карбюратором автомобиля.
  7. Устанавливают газовый клапан.
  8. Производят подсоединение газовой магистрали к клапану.
  9. Рядом с карбюратором монтируют газовый редуктор.
  10. Выполняют соединение редуктора к патрубкам, которые ведут к печке автомобиля. Хорошо показал себя в условиях российских зим редуктор ловато 2 поколения.
  11. Магистраль от запорного клапана подключают к установленному редуктору.
  12. Между редуктором и смесителем монтируют газовый дозатор.
  13. В салоне закрепляют пульт управления ГБО и производят его подключение.

Чтобы выполнить пробный пуск ГБО, баллон нужно заправить примерно 10 литров. Трубопровод перекрывают. На соединения магистрали наносят мыльный раствор. Выполняют впуск газа, осматривают стыки. В местах протечек появятся пузыри. Если не получается сразу устранить причины путём подтягивания хомутов, газопровод перекрывают, соединения переделывают.

Перед эксплуатацией ГБО необходимо проверить действие антихлопков на инжекторе. При превышении давления газа хлопушка предотвратит взрыв газовой смеси.

Если не устранить протечки, последствия такой эксплуатации автомобиля — повышенный расход топлива, остановка двигателя, отравление газом, вплоть до взрыва. Если есть сомнения, настраивать и производить обслуживание ГБО лучше в специализированном сервисе. Адрес станции, где обслуживают газобаллонные установки, можно найти в интернете.

Самостоятельный монтаж ГБО 2

Самому газовую аппаратуру на автомобиль установить не сложно, если соблюдать технику безопасности и иметь знания по монтажу подобных устройств.

Этапы монтажа газового оборудования на газ 2 поколения:

  • установка баллона;
  • проводка газовой магистрали;
  • монтаж смесителя и дозатора и узла управления газобаллонного оборудования;
  • проверочные работы по герметичности и работоспособности ГБО.

Перед тем как начинать монтаж, проверяют, что всё оснащение ГБО в наличии:

  • баллон под газ (цилиндрический или тороидальный);
  • мультиклапан;
  • бензиновый и газовый электроклапаны;
  • заправочный вентиль;
  • смеситель;
  • пульт управления и провода ;
  • газовые шланги и трубки;
  • тройники;
  • хомуты.

Описание пошаговой инструкции установки газового оборудования:

  1. Цилиндрические баллоны крепят в багажниках. В хэтчбеках хороший вариант для установки тороидального баллона — в нишу для запаски. Метан лучше ставить на большие машины, например, Газель, где есть место для громоздкой ёмкости.
  2. Закрепляют заправочный вентиль на кронштейне под задним бампером, на одном из задних крыльев либо в багажнике автомобиля.
  3. Прокладывают газовую магистраль от баллона к моторному отсеку по днищу кузова. Топливный трубопровод не должен проходить через салон. Отверстие для вывода газовой магистрали делают большим диаметром, чем трубопровод, чтобы вставить в него защитный резиновый или пластиковый уплотнитель. Края обрабатывают антикором.
  4. Вдоль днища закрепляют газовую магистраль. Можно поместить газовый трубопровод рядом с бензиновым в отведенную для этого нишу.
  5. Следующий шаг — установка смесителя между карбюратором и впускным коллектором автомобиля. Герметичности добиваются с помощью уплотнительных колец и герметика, чтобы исключить подсос воздуха. Если этого не сделать, пропадёт тяга и возникнут рывки и провалы при нагрузке на двигатель. Характерно для карбюратора солекс, его модификацию дааз 21073–1107010 ставят на Ниву.
  6. Следующая операция — установка бензинового электроклапана в топливный трубопровод между бензонасосом и карбюратором автомобиля.
  7. Устанавливают газовый клапан.
  8. Производят подсоединение газовой магистрали к клапану.
  9. Рядом с карбюратором монтируют газовый редуктор.
  10. Выполняют соединение редуктора к патрубкам, которые ведут к печке автомобиля. Хорошо показал себя в условиях российских зим редуктор ловато 2 поколения.
  11. Магистраль от запорного клапана подключают к установленному редуктору.
  12. Между редуктором и смесителем монтируют газовый дозатор.
  13. В салоне закрепляют пульт управления ГБО и производят его подключение.

Устройство и схема работы ГБО 4

Устройство ГБО:

  1. Баллон для газообразного топлива.
  2. Мультиклапан.
  3. Узел подготавливающий, распределяющий и впрыскивающий газовое топливо в систему ДВС автомобиля.

Устройство мультиклапан монтируется на горловину газового баллона. Он служит для возможности заправки баллона, для нормированного экономного расходования газа, когда мотор работает и потребляет газ.

Устройство мультиклапана:

  • Клапан входной или заправочный.
  • Клапан выходной или расходный.
  • Клапан аварийный или скоростной.
  • Стрелка заправки баллона.
  • Патрубок забора топлива.

Аварийный или скоростной клапан устанавливается для своевременного перекрытия расходного канала в случае, когда расход газа резко увеличился, например, при повреждение трубки от баллона до ДВС.

Устройство системы подготовки и распределения газа:

  1. Редуктор одноступенчатый, если в баллоне — пропан. Редуктор двухступенчатый, если в баллоне — метан. Функция редуктора в том, что он переводит топливо из жидкого состояния в газообразное. Двухступенчатый редуктор (когда в баллоне метан) еще может понижать давление.
  2. Форсуночная рампа с жиклерами.
  3. Фильтры для очистки газа.

Если заводить двигатель сразу на газу, то быстро выходит срок службы редуктора, так как диафрагма редуктора испытывает большие нагрузки давления. При запуске бензином, когда двигатель нагреется, система автоматически переключает на газ. А, когда давление газа падает, система автоматически переводит работу двигателя на режима — бензин. При переключении с газа на бензин, подается звуковой сигнал, который оповещает, что газ закончился.

При работе, система газового баллонного оборудования 4 поколения не допускает того, чтобы в канале впуска появлялись хлопки, которые могут быть в оборудовании с плохо синхронизируемыми системами подачи механическим путем. Благодаря этому, ГБО четвертого поколения без опаски можно устанавливать на двигатели, имеющими пластиковые коллекторы и регулируемыми геометрией подачи газовоздушной смеси.

После установки газового оборудования в автомобиль, требуется настроить момент зажигания. Зажигание корректируется потому, что время сгорания газа больше, чем у бензина и октановое число выше. Газовая система требует раннего зажигания, то есть угол опережения должен быть больше.

Для улучшения работы ДВС на газу специально изготавливаются свечи зажигания. Но и обычные свечи зажигания обеспечивают хорошую бесперебойную работу двигателя авто. Зажигание настраивают посредством электронного вариатора.

Как и в случае с ДВС без ГБО, мотор с газобаллонным оборудованием 4 поколения можно тюнинговать, то есть производить чип-тюнинг ДВС. В результате чего улучшаться номинальные технические характеристики мотора и изменится температура, при достижении которой будет происходить автопереключение режима подачи вида топлива.

Параметры подбора редуктора ГБО

Определившись с типом редуктора, стоит переходить к выбору конкретной модели, учитывая следующие параметры:

Мощность – основная техническая характеристика, которая определяется с учетом того, сколько лошадиных сил имеет двигатель автомобиля. Газовые редукторы делятся на три категории и могут быть рассчитаны на ДВС мощностью до 100 л.с., 100-140 л.с. и выше 140 л.с. Лучше, чтобы редуктор имел запас по этому параметру около 30%.

Исходящее давление. Для малолитражек нормальный показатель составляет 0,9-1 атм. Если в автомобиле установлен двигатель объемом 1,5-2 литра и выше, останавливайтесь на редукторе с диапазоном регулировки выходного давления 1-1,5 атм.

Размер входных и выходных отверстий. Европейские модели редукторов подсоединяются к магистральным трубкам при помощи штуцеров диаметром 6 мм, а в оборудовании отечественного производства эти изделия могут иметь диаметр 8 мм. Поэтому, если соединительные элементы нужного редуктора не подходят вам по размеру, надо приобрести переходники.

Ремонтопригодность. Чтобы после нескольких десятков тысяч километров пробега не пришлось покупать новый агрегат, останавливайтесь на устройстве, к которому на отечественном рынке есть ремкомплекты. Популярностью пользуются продукты итальянских брендов.

Чтобы точно определить, какая модель редуктора подходит для конкретного автомобиля, можно также провести диагностику транспортного средства на СТО. Брендовые редукторы, стоимость которых выше среднерыночных расценок, как правило, комплектуются высококачественными резинотехническими деталями и клапанами, поэтому отличаются длительным сроком безотказной работы. Их цена оправдывается надежностью, но только при своевременном техническом обслуживании.

Процедура регулировки электронного редуктора

Электронный редуктор, такой, например, как Томасетто, предусматривает наличие двух основных регулировок ГБО на карбюраторных автомобилях:

  • давление во второй ступени (ее можно назвать чувствительностью);
  • объем газов, проходящих по каналу при холостом ходе.

Мотор должен быть заведен на бензиновом топливе и прогрет до номинального температурного уровня. Число оборотов на холостом ходу устанавливается до тысячи в минуту. Подача выключается и вырабатывается бензин. Регулировки находятся в следующем исходном положении:

  • максимальное выворачивание дозатора (газовый канал открыт на наибольшую площадь сечения, при двухсекционном каждая камера регулируется отдельно: для первой – наибольшее раскрытие, для второй – минимальное);
  • винт, определяющий холостой ход, заворачивается до крайнего положения и выкручивается на пять витков;
  • винт, регулирующий чувствительность, устанавливается в промежуточном положении.

Сперва нужно установить холостой ход. Для этого машина заводится на газовом топливе, с помощью подсоса производится установка оборотов до двух тысяч в минуту. Затем постепенно подсос убирается, и вращением винта, определяющего холостой ход, обороты устанавливаются по максимуму. Эти операции повторяются до полного убирания подсоса и устойчивой работы двигателя в режиме холостого хода.

Выставляется максимум оборотов с помощью винта, регулирующего холостой ход. Постепенно заворачивается винт, определяющий чувствительность. При потере оборотов они добавляются винтом, регулирующим холостой ход. Если это не выходит, то регулировка чувствительности закручивается на пару оборотов, и процедура повторяется.

В конце настройки этот винт получится завернутым практически до упора, при этом число оборотов мотора при работе вхолостую достигает максимального значения – около 1,2 тысячи в минуту. После этого убавляется данный показатель – немного ниже номинала, закручиванием винта холостого хода, затем, слегка его выкрутив, устанавливается около тысячи оборотов в минуту.

Далее нужно настроить чувствительность этого узла: постепенно отворачивается одноименная регулировка, пока не скажется на оборотах мотора при работе вхолостую, и закручивается примерно на один оборот в обратном направлении. Если все сделано правильно, при резком нажатии на педаль газа силовая установка должна чутко реагировать.

Третий этап состоит в настройке дозатора. При заведенном моторе устанавливаются обороты до трех с половиной тысяч в минуту, и закручивается винт механического газового дозатора, пока они не начнут меняться. Затем эту регулировку нужно отвернуть на половину – три четверти витка.

Для двухсекционного дозатора, предусматривающего раздельную настройку по секциям, вышеупомянутое относится к первой из них, вторая ставится на треть настроенной ранее.

Если в вашем редукторе давление настраивается по первой ступени, то мотор следует заглушить, закрыть патрубок расхода газа. Затем, воспользовавшись контрольным отверстием, которое закрывается болтом, подключить в полость первой ступени манометр, позволяющий замерить давление до полутора кгс/см.кв.

Силовая установка заводится, и на холостом ходу выставляется уровень давления – около 0,4 кгс/см.кв. Затем холостой ход и чувствительность редуктора регулируются еще раз. Следует учитывать повышенную газоопасность данных работ, поэтому, если у вас нет уверенности в надежности подключения, нужно обратиться в сервисный центр.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
