Неисправности редуктора заднего моста и его разборка

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Прочитайте, может пригодится: Замена задних тормозных колодок: какие лучше, как развести и одеть пружину, инструкции с фото и видео

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Как появились подшипники

Первые прародители современных подшипников были найдены археологами при раскопках стоянок древних людей времен неолита. Большой популярностью шарики и ролики пользовались при постройке пирамид в Древнем Египте. Древние греки также активно использовали подшипники, которые уже имели более совершенную конструкцию напоминающую современную. В 16 веке Леонардо да Винчи изобрел подшипник качения. После этого подшипники активно использовались по всему миру постепенно совершенствуя конструкцию. В Российской Империи подшипники использовали еще при Петре I. Постамент для знаменитого памятника Медный Всадник транспортировали с использованием подшипников линейного перемещения.

Единственной проблемой подшипников оставалась смазка, без которой подшипник не может нормально выполнять свои функции. Смазка для подшипников также прошла долгий путь развития от обычной мокрой глины до синтетических материалов.

Неисправности редуктора заднего моста

Как и любая другая сложная деталь в автомобиле, редуктор заднего моста нуждается в периодическом обслуживании, а так же ремонте изношенных частей.

  1. повышенный шум от заднего моста. Может быть вызван деформацией балки, износом полуосей и шестерен, утечка масла. Если шум появляется непосредственно после того, как был произведен ремонт редуктора заднего моста, виной тому неправильная регулировка;
  2. шум при разгоне автомобиля может служить сигналом износа подшипников дифференциала, повреждением подшипников полуосей, низким уровнем смазки в редукторе;
  3. шум при разгоне и торможении двигателем. Разрушены, либо сильно изношены подшипники ведущей шестерни, неправильные зазоры между зубьями шестерней главной передачи;
  4. шум при поворотах говорит об износе подшипников полуосей, задирах на поверхности оси сателлитов, а так же причиной может быть тугое их вращение;
  5. стук в момент начала движения. Увеличен зазор в шлицевом соединении вала ведущей шестерни и фланца, увеличенный зазор шестерен главной передачи, разбито отверстие под ось сателлитов в дифференциале.

Для выявления неисправности редуктора заднего моста на ранней стадии, рекомендуется периодически производить его осмотр на предмет утечки масла, внешних повреждений и деформаций, прислушиваться к посторонним стукам и шумам.

Из-за износа подшипников появляется люфт в редукторе заднего моста, который пагубно скажется на дифференциалах. Следует перебирать мост после 100-150 тысяч пробега, для выявления и замены изношенных шестерен, разбитых подшипников.

Не забудем о дифференциале

Устройство и конструкцию редуктора нельзя понять в полной мере, обойдя вниманием такой элемент, как межколесный дифференциал. Как уже упоминалось, его назначение – распределение полученного момента между полуосями. Фактически подобное устройство – это планетарный редуктор, через который распределяется момент между колесами в составе моста

Фактически подобное устройство – это планетарный редуктор, через который распределяется момент между колесами в составе моста.

Такая конструкция характерна практически для большинства авто, в том числе ВАЗ моделей 2106, 2107. Однако надо сделать оговорку – обычных машин. Для вездеходов, внедорожников или кроссоверов могут использоваться другие типы дифференциалов. Дело в том, что обычный дифференциал, такой как на автомобилях ВАЗ моделей 2106, 2107, в процессе работы способен направить весь поступающий момент туда, где меньше нагрузка. Следствием этого будет вращение только одного колеса, а второе будет оставаться неподвижным.

Чтобы избежать подобного явления используются дифференциалы специальной конструкции:

  • самоблокирующие;
  • с ручной блокировкой;
  • вискозные муфты и т.д.

Редуктор, применяемый в конструкции заднего моста, в том числе и для автомобилей ВАЗ, например моделей 2106, 2107, Газель и других, как отечественных, так и импортных, является ответственным узлом, обеспечивая во многих случаях надежную и длительную эксплуатацию. Коэффициент редукции главной пары в значительной мере сказывается на динамических параметрах автомобиля и зачастую определяет его топливно-экономическую эффективность.

Мне нравится1Не нравится

Неисправности

Причины появления неисправностей

Редуктор заднего моста – сложный механизм, состоящий из большого числа элементов. Неисправность любого из них может привести к выходу из строя всей системы.

  1. Перегруз системы. Одной из самых распространенных причин выхода из строя редуктора заднего моста является частое превышение положенной нагрузки на автомобиль. Например, при буксировке тяжелых транспортных средств или других грузов. Во время буксировки нагрузка на все элементы системы существенно увеличивается.
  2. Люфт в крестовинах. Многие автомобилисты отмечают, что через 5-6 лет эксплуатации авто в крестовинах появляется люфт. Это происходит из-за повышенной детонации двигателя, не отрегулированного зажигания и возникающих в связи с этим толчков и ударов. Поэтому в ходе ремонта проводят диагностику всех элементов ходовой части и не ограничиваются заменой передаточного механизма.
  3. Отсутствие смазки. Если в редукторе заднего моста нет масла, то его может заклинить, из-за перегрева. Могут лопнуть стальные части или сломаться зубья на шестеренках. Чтобы избежать подобных проблем, необходимо держать уровень смазки под контролем.
  4. Выработка подшипников, расположенных в «чулках». Эта неисправность появляется после долгих лет эксплуатации автомобиля. Она может спровоцировать искривление валов и разрушение зубчатых передач. В результате редуктор заднего моста будет не пригоден для ремонта.

Признаки неисправностей

О проблемах, связанных с работой редуктора заднего моста, вы узнаете по характерному шуму:

  1. Усиленный шум моста. Возможно, деформировалась балка, износились шестерни и полуоси, понижен уровень масла или наблюдается его утечка. Шум, появившийся сразу после ремонта, является следствием неправильной регулировки.
  2. Шум во время разгона. Если шум появляется во время разгона автомобиля, значит изношены или повреждены подшипники дифференциала, либо полуосей. Еще одна возможная причина – недостаток смазки в редукторе.
  3. Шум во время разгона и торможения. Если шум появился не только во время разгона, но и при торможении автомобиля, значит, износились или разрушены подшипники ведущей шестерни. Возможно, в шестернях главной передачи нарушены зазоры.
  4. Шум на поворотах. Если вы заметили появление шума на поворотах, значит, в автомобиле неисправны подшипники полуосей. Возможные причины – задиры на поверхности сателлитов или их слишком тугое вращение.
  5. Стуки в начале движения. Скорее всего, увеличен зазор шлицевого соединения вала ведущей шестерни с фланцем. Также вероятно, что в отверстие для оси сателлитов, расположенное в дифференциале, изношено.

Тестовые испытания автомобиля

Тест 1. Начните движение по шоссе со скоростью 20 км/ч, затем плавно увеличивайте скорость до 90 км/ч. Одновременно прислушивайтесь к звукам, которые издает автомобиль на разной скорости. Отпустите педаль управления дроссельной заслонкой и, не притормаживания, погасите скорость двигателем. Следите за изменением шума.

Тест 2. Во время движения со скоростью 100 км/ч переключите рычаг в нейтральное положение, выключите зажигание и свободно катитесь до полной остановки. Следите за изменением шума на разных скоростях замедления.

Тест 3. Автомобиль в неподвижном положении, на ручном тормозе. Запустите двигатель машины и, постепенно увеличивая обороты, прислушайтесь к возникшим шумам. Если вы слышите такой же шум, как при испытании №1, значит их источником является не редуктор, а другие узлы автомобиля.

Тест 4. Если шум, выявленный на испытании №1, не повторился на испытаниях №2 и №3, значит, он исходит от редуктора. Чтобы окончательно в этом убедиться, поднимите задние колеса машины, запустите двигатель и переключитесь на четвертую передачу. Это позволит вам убедиться, что источником шума является именно редуктор, а не подвеска или кузов.

Как избежать преждевременного выхода редуктора моста из строя? Нужно следить за уровнем масла, прислушиваться к шумам и стукам в автомобиле, визуально осматривать мост на предмет течи и внешних повреждений балки.

Этапы корректировки

  1. После того как расстояние скорректировано, необходимо проверить люфт на оси. Для этого крепится указатель на штатив, упирается щуп в торец ведомой шестерёнки. Производится замер люфта, а деталь покачивается по направлению оси.
  2. Гайкой для регулировки, которая находится на противоположной грани от ведомой шестерёнки, выставляется люфт на оси от 0,055 до 0,035 мм.
  3. Затем поджимается гайка и выставляется предварительный натяг: 0,1 мм, если пробег подшипников не более 10 тыс. км; 0,05 мм – если больше 10 тыс. км. Поворот гайки на один паз равен “сжатию” подшипника на 0,03 мм.
  4. После проведения корректировки нужно затянуть болты на колпаке подшипников и установить стопорные пластины. Ещё раз проверяется боковое расстояние.

Устройство и характеристики

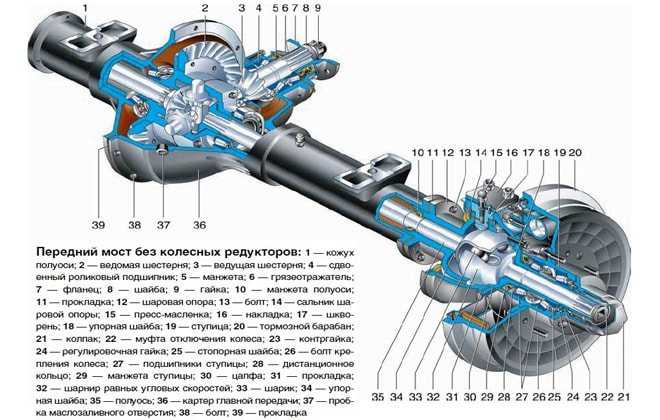

Устройство переднего моста УАЗ в старых моделях имеет мало отличий от аналогичной конструкции в новых образцах («Спайсер»). Главные отличия заложены в устройстве картера, габаритах составляющих компонентов ведущей передачи и дифференциала, в ряде используемых агрегатов.

Конструкция старого образца во многом похожа на устройство заднего моста УАЗ и состоит из следующих компонентов:

  1. Ключевое место занимает разрезной картер, состоящий из 2 отдельных частей.
  2. Каждая половина оснащена впрессованными кожухами с внутренними полуосями.
  3. Предохранительные клапаны на кожухах, ответственные за контроль роста объема масла в механизме.
  4. Дифференциал и главная передача кожуха выполнены по стандартной схеме: в горизонтальной плоскости расположена ведущая шестерня малого диаметра, контактирующая с карданом.
  5. Большая ведомая шестерня в продольной плоскости находится в сцеплении с главной шестерней. В нее встроен дифференциал из 4 сателлитов.
  6. Края картерного кожуха оснащены шкворневыми узлами из шаровых опор с поворотным корпусом.

Конструктивная особенность моста Спайсер — наличие системы контакта ступицы колеса с полуосью. Она представляет собой муфту, отвечающую за соединение и разъединение 2 элементов. Механизм обеспечивает передачу крутящего момента на колесо от дифференциала. Отключенная муфта приводит к свободному вращению колеса на цапфе, транспорт получает колесную формулу 4*2. Включенная муфта ведет к соединению ступицы, дифференциала и полуоси, машина превращается в полноприводную 4*4.

Угол поворота колес у них — не более 29°. Соединенные друг с другом рычаги поворотных кулаков и тяги — инструмент управления колесной базой. В новых моделях (Спайсер) угол поворота угла доходит до 32°. В остальном устройство мостов аналогичное.

Чем отличается военный мост УАЗ от гражданского

Военный мост, в отличие от гражданского переднего моста Спайсер, оснащен бортовыми редукторами. Эта конструктивная особенность вызвала следующие отличия военных моделей:

  1. Редукторные мосты расположены на 4 см выше колес. Такая разница способствует увеличению клиренса транспорта — расстоянию между опорной поверхностью и нижней частью моста.
  2. Главная пара отличается меньшими габаритами, малым числом зубьев большого размера, что повышает надежность конструкции. Весит установка больше.
  3. Передаточное число — 5,38 (тяговое, но не скоростное).
  4. Длина заднего карданного вала на 1 см короче.

Преимущества военных мостов модели:

  • увеличенный на 8 см клиренс;
  • высокий крутящий момент, позволяющий транспортировать тяжелые предметы, осуществлять буксировку и передвижение на малых оборотах по сложному рельефу;
  • равномерно распределенная между основной и бортовой передачами нагрузка;
  • большая величина зубьев повышает надежность;
  • дифференциал повышенного трения для езды по бездорожью.

Военная конструкция УАЗ продумывалась для сопровождения танковых колоний, что указывает на мощь и надежность конструкции.

Методы выявления неисправности

Замер уровня вибрации и наблюдение за уровнем шума позволяет обнаружить износ на ранних стадиях. Вибромониторинг специальными приборами учета определяет степень износа и диагностирует необходимость замены.

Сигналом к предстоящему выходу из строя ступичных подшипников служит появление низкочастотного шума в области колес. Со временем шум становится сильнее и спустя некоторое время превращается в гул. Можно самостоятельно диагностировать поломку ступичных подшипников, достаточно понаблюдать за шумом, появляющимся на скорости около 40 км/ч. При повороте в противоположную от неисправности сторону, нагрузка становится больше, и шум возрастает. Поворот в сторону негодного подшипника уменьшит нагрузку, гул станет тише. Подшипник ступицы переднего колеса повреждается чаще. Причина в том, что сильные удары колеса о дорожные препятствия вызывают разрушение сепаратора.

Еще один вариант диагностики — прокрутка поднятого колеса и проверка люфта. Вращение колеса с неисправной деталью приведет к появлению шума и люфта колеса.

Подборка видео о неисправных подшипниках и их диагностике:
