7 неисправностей генератора в автомобиле

Устройство и принцип работы генератора

Большинство бензиновых генераторов состоят из трубчатого каркаса, в котором расположены двигатель внутреннего сгорания и электрический преобразователь. Между собой они соединены специальной муфтой. Генератор преобразует механическую энергию двигателя в электрический ток. Данный элемент бывает однофазным или трехфазным. Его работа контролируется электронным блоком управления, который предохраняет от перегрузок и коротких замыканий.

В зависимости от модели двигатели имеют один или несколько цилиндров. Он может быть двухтактным или четырехтактным. Наиболее часто используются четырехтактные двигатели ввиду их экономичности. Для запуска применяется ручной или электрический стартер. Более дорогие модели комплектуются системой автозапуска.

Проверка генератора на автомобиле

Что делать, если на панели приборов загорается контрольная лампа зарядки аккумулятора, а стрелка вольтметра уходит в “красную зону”?

Первым делом следует осмотреть ремень генератора на наличие повреждений. Затем проверьте натяжение ремня, пробуя провернуть шкив генератора:

  1. Если шкив проскальзывает относительно ремня, следует срочно натянуть его.
  2. Если ремень растянулся и не натягивается, ремонтировать его бесполезно – замените ремень.

Натяжение ремня осуществляется путем перемещения генератора по натяжной планке (позиция 1 на рисунке ниже), предварительно ослабив гайку крепления. Легче всего генератор перемещать при помощи монтировки.

Слабое натяжение ремня генератора в большинстве случаев сопровождается неприятным свистом. Подробнее об этом вы можете узнать из нашей статьи «Почему свистит ремень генератора и как устранить свист?».

При исправном приводе следует продолжить поиск неисправности в самом генераторе. Для проверки работоспособности автомобильного генератора нельзя снимать клеммы с аккумулятора при работающем двигателе. Это может привести к его повреждению, вызванному резким скачком напряжения – даже если генератор был исправным, после этого точно потребуется его ремонт.

Простейший способ проверки работоспособности генератора заключается в подключении вольтметра к полюсам аккумуляторной батареи (как на фото выше):

  • Запустите двигатель. При запуске напряжение на клеммах аккумулятора не должно опускаться ниже 8 В (при температуре окружающей среды 20 °С).
  • Повысьте число оборотов двигателя до 3000 в минуту. Если на клеммах будет меньше 12,5 В, то генератору наверняка потребуется ремонт – демонтируйте регулятор напряжения в сборе со щеточным узлом.

Для примера, возьмем генератор от автомобиля ВАЗ 2109.

Уход за генератором

Самое главное необходимо понимать, что за генератором, как и за всеми узлами автомобиля, необходимо следить, и своевременно его обслуживать. Своевременно менять щетки, не допускать попадания большого количества пыли и грязи, уже не говориться про воду. Следить за правильной натяжкой клинового ремня генератора, чтобы он не был ни ослаблен, ни перетянут.


Проверять техническое состояние генератора рекомендуется через каждые 15 000 км. пробега. Обычно при правильном уходе за генератором он может прослужить до 160 000 км. пробега и ремонт генератора своими руками просто не понадобится, вы просто его замените и все.

Но чтобы генератор автомобиля так долго прослужил, необходимо научится его правильно обслуживать, и без разборки генератора здесь не обойтись.

Виды неисправностей генераторов

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

  • при работе узла присутствуют посторонние шумы;
  • на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
  • генератор перестает вырабатывать ток;
  • происходит выработка тока с низким напряжением;
  • производится зарядка, превышающая оптимальную норму.

Для проверки технического состояния генератора автомобиля понадобится наличие амперметра, вольтметра и реостата. Для измерения частоты вращения ротора нужны показания тахометра. Исправный узел должен выдавать на этом приборе не меньше 2 тыс. об/мин.

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба — возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

Проблемы с ремнем

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого. Необходимость замены обмотки

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток — подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.

Устройство и ремонт генератора, ремонт генератора своими руками

Назначение автомобильного генератора – преобразование механической энергии в электрический ток, и снабжение электроэнергией систем и узлов автомобиля во время движения. Генератор отвечает за зарядку аккумулятора и передачи электропитания системам двигателя автомобиля.

Неисправности генератора серьезно могут ударить по кошельку, но лучше заняться ремонтом генератора своими руками, чем обращаться к замене генератора. Ведь замена генератора достаточно не дешевое удовольствие.

Если вам не повезло, и вы столкнулись с поломкой генератора, давайте попробуем выяснить, с какой неисправностью генератора мы столкнулись.

Как проверить исправность генератора автомобиля не снимая его (без демонтажа)

Быструю проверку генератора на месте проводят с помощью лампочки на 12 Вольт и тестера. Этим способом получают данные о корректности показателей напряжения в параллельном подключении цепи с АКБ.

Схема проверки лампочкой и тестером

Порядок действий:

  1. Подключить лампу в цепь, используя обычные провода, между выводом генератора В+ и плюсовой клеммой ротора D+.
  2. Силовыми проводами соединить клемму «минус» на аккумуляторе и контакт «минус» генератора (закрепить на «массу»).
  3. Плюсовую клемму АКБ также соединить с плюсом на выводе B+, используя силовой кабель.
  4. Тестер подключают соответственно к контактам батареи и включают режим DС (вольтметра). Показатель напряжения здесь должен быть 12,4 – 12,8 Вольт. Это говорит об исправности цепи и состоянии заряда АКБ.
  5. Далее привод генератора необходимо провернуть в ручном режиме, не запуская двигатель. Для этого снимают ременной привод со шкива и применяют дрель или шуроповёрт: к центрирующей гайке на шкиве подбирают соответствующую головку-переходник.
  6. Во время малых оборотов напряжение на тестере будет 14–14,9 Вольт, а контрольная лампочка должна погаснуть.
  7. После подождать 1–2 минуты и замерить напряжение в пассивном режиме вновь. Значение должно вернуться к отметке в 12,4–12,8 Вольт.

Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов. Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах.

Устранение поломок двигателя

Настал час или день, когда генератор просто не заводится. Причиной обычно является неисправность свечи или неправильно отрегулированный карбюратор. Для этого необходимо снять наконечник со свечи и выкрутить её. Произвести внешний осмотр, очистить свечу от нагара и проверить её работоспособность: не вкручивая свечу в цилиндр, надеть наконечник с проводом и прислонить к металлической поверхности бензогенератора. Далее делаем рывки стартером и смотрим на наличие искры. Если искра есть, вкручиваем свечу в цилиндр. Если же искры нет, то проверяем целостность наконечника и провода либо меняем саму свечу. Возможно, потребуется замена катушки зажигания.

Все двигатели бензогенератор очень чувствительны к качеству топлива. Нередко происходит засорение топливного фильтра и каналов поступления бензина в цилиндр. Эта проблема возникает довольно часто. Для устранения этой неприятности необходимо слить остатки топлива из бака, промыть сам бак. Очистить и промыть все имеющиеся фильтры: не только топливные, но и воздушные. Скорее всего, придется снять и разобрать карбюратор.

При этом лучше всего иметь под рукой необходимую инструкцию, так как имеются в наличии множество мелких деталей, которые потом трудно будет собрать. После прочистки и сборки карбюратора необходимо его заново отрегулировать согласно инструкции от производителя конкретной модели.

Износ трущихся механизмов естественен. После выработки своего ресурса их необходимо заменить. С данным вопросом лучше обратиться к специалистам, имеющим необходимые навыки. Если у вас есть опыт работы по ремонту двигателей, то вам хватит собственного умения и прилагающийся документации к агрегату. Поэтому нет необходимости подробного рассмотрения капитального ремонта.

При правильной эксплуатации, использовании качественного топлива и масла бензогенераторы могут проработать весь срок эксплуатации без серьезных поломок. Большинство проблем можно устранить своими руками на месте. Для этого не требуются специальные знания и навыки. Главное — разумно оценить свои возможности прежде, чем приступите к ремонту.

Разборка генератора

Рис. 117. Детали генератора 37.3701:

1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка

Отверните гайку и снимите регулировочную планку генератора. Пометьте любым способом (удобнее всего фломастером) взаимное расположение крышек и статора генератора

Отверните гайку крепления и выньте поджимную втулку

Выньте болт и снимите кронштейн с генератора

Отверните гайку крепления, удерживая шкив генератора от проворачивания и снимите шкив вместе с крыльчаткой вентилятора. Выньте из вала якоря сегментную шпонку.

Завод-изготовитель рекомендует удерживать шкив от проворачивания специальным приспособлением. Если приспособления нет, можно сделать так:

1. Наденьте на шкив ремень генератора и сверху на него наденьте еще один ремень большего сечения, чтобы не замять шкив. 2. Зажмите шкив с ремнями в тиски и отверните гайку крепления

Отверните гайку и отсоедините провод конденсатора от клеммы “ЗО” генератора

Отверните винт и снимите конденсатор

Отсоедините на генераторе разъем с проводом от щеткодержателя

Отверните два винта крепления щеткодержателя

Выньте щеткодержатель с регулятором напряжения

Открутите четыре гайки крепления

Выньте четыре стяжных болта

С помощью съемника снимите с вала якоря крышку генератора со стороны привода

Снимите распорную втулку с вала якоря

Выньте якорь генератора из крышки генератора со стороны коллектора

Отверните три гайки крепления и отсоедините выводы статора от выпрямительного блока

Выньте три болта крепления выпрямительного блока и выводов статора с изолирующими колодками

Выньте статор генератора из крышки генератора

Отверните на генераторе гайку крепления вывода «30»

Отожмите отверткой выступ на штекере внутри разъема и протолкните штекер с проводом внутрь крышки генератора. При этом пластмассовый разъем остается на крышке генератора

Выньте выпрямительный блок из крышки генератора

Для замены подшипника в крышке генератора со стороны привода отверните четыре гайки крепления, выньте болты

Снимите внутреннюю и наружную шайбы крепления подшипника. Затем с помощью подходящей оправки выпрессуйте подшипник из крышки генератора. Новый подшипник запрессовывайте заподлицо с поверхностью крышки генератора. Усилие надо прикладывать только к наружному кольцу подшипника крышки генератора

Чтобы заменить подшипник вала якоря генератора со стороны коллектора, спрессуйте подшипник съемником с вала якоря. Напрессуйте новый подшипник на вал якоря до упора, прилагая усилие только к внутреннему кольцу подшипника

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Причины нестабильной работы генератора

  • Не идёт зарядка на аккумулятор;
  • Генератор выдаёт минимальное напряжение;
  • Выдаётся слишком большая зарядка;
  • Когда происходит процесс зарядки, на панели мигает лампочка;
  • Когда генератор работает, слышны посторонние скрипы и писки.

Зная основные проблемы, из-за которых генератор может барахлить, можно приступать к их вычислению. Если генератор перестал заряжать аккумулятор, возможно что:

  • Какой либо из контактов отошёл;
  • Сгорел предохранитель;
  • Произошла выработка щёток генератора;
  • Сгорело реле генератора;
  • Короткое замыкание или разрыв цепи статора либо ротора.

Как вариант, можно отдать в ремонт ротор или статор, а можно купить новую обмотку и произвести ремонт генератора самостоятельно. Замена обмотки – это по сути ремонт статора либо ротора. Если обрыв происходит в контактных кольцах, можно обойтись локальным ремонтом, для этого нужно отмотать витки до повреждённого участка и заменить удалённый кусок новым, припаяв его к месту разрыва. Часто отпаивается лишь конец обмотки на роторе. Его нужно лишь припаять назад. Однако при ремонте ротора или статора инструкция по техническому обслуживанию настоятельно рекомендует производить полную перемотку статора и ротора. При перемотке деталей не следует забывать, что все контактные кольца должны быть тщательно обработаны напильником.

Профилактические меры

Время от времени следует чистить устройство. Речь идет об очистке бака для заливки горючего, а также элементов системы охлаждения от нагара и пыли. Это позволит держать устройство в чистоте, а засоры не будут становиться причиной его перегрева и последующего выхода из строя.

Особенно тщательно нужно будет проверить АВР и работоспособность блока управления. При возможности внутренние элементы не будет лишним также очистить от грязи и пыли. Учитывая особенности конструкции данного устройства, каких-то масштабных профилактических мер для него нет.

К этому еще можно добавить контроль за уровнем топлива и масла, проверку прочности закрепления различных элементов при помощи болтов, а также периодическую очистку воздушного фильтра от грязи и пыли.

Типичные проблемы с электродвигателем ВАЗ

Для начала обговорим, каковы типичные неисправности легкового автомобиля ВАЗ 2107.

  1. Особенно часто встречающийся вид поломки – это изнашивание щеток электрического мотора. На такую проблему может указать слишком низкое напряжение на выходе, а, значит, частый разряд аккумуляторной батареи.
  2. Также нередко автолюбителям приходится сталкиваться с поломками подшипников. Многие владельцы ВАЗ жалуются на характерные шумы, после чего им приходится заменять подшипник.
  3. Встречаются отзывы о выходе из строя диодного моста. Это случается порой из-за неправильного обращения с электрическим мотором.

Чтобы конкретнее определить поломки генератора данной машины седьмого поколения классики или же, скажем, ВАЗ 2106, нужно приготовить:

  • набор ключей;
  • отвертки;
  • съемник;
  • брусок, резиновый молоток.

Кстати, типичные проблемы генератора у ВАЗ 2109 те же самые. В общем, чтобы все их выявить, надо прежде снять агрегат с автомобиля.

  1. Но для этого сначала отсоединяем аккумулятор и провода от электродвигателя.
  2. Демонтируем агрегат. Теперь уже проще будет определить все неполадки сборочной единицы.
  3. После снятия аппарата отделяем шкив, одновременно фиксируя инструментом ротор.
  4. Здесь сразу доступно к осмотру реле регулятора напряжения, оно тоже порой выходит из строя. Например, если аккумулятор постоянно кипит, стоит проверить это реле.
  5. Выкрутив гайки, можно снять крышку электромотора.
  6. В крышке как раз находится подшипник, который порой шумит. Это относится к основным неисправностям отечественного генератора. Если подшипник разваливается, его надо выпрессовать с помощью съемника и заменить.
  7. Посредством бруска ударами молотком можно выдавить ротор и проверить его, но поломки ротора крайне редки.
  8. Отделив статор от крышки, стоит осмотреть обмотку статора, но обрыв в цепи маловероятен. Причиной такой неисправности может послужить эксплуатация его на запредельных режимах.
  9. Далее можно извлечь диодный мост, он чаще выходит из строя. Проверить его можно мультиметром.
  10. Ну и конечно щетки электродвигателя – их надо замерить, если длина слишком маленькая – заменить.
  11. Сборка и монтаж узла делаются от обратного.

Здесь нужно добавить, что неисправности у ВАЗ 2110 имеют такой же характер. Впрочем, и у генератора Нивы Шевроле обычно такие же неисправности.

Итог: какие признаки

Теперь попробуем подытожить вышесказанное, иными словами, обобщить все признаки типичных неисправностей генератора.

  1. Первое – это признаки неисправности диодного моста барахлящего генератора. А именно: частые перепады напряжения, аккумуляторная батарея то перезаряжается, то не заряжается толком. Ведь диодный мост служит своего рода обратным клапаном и отвечает за то, чтобы электроток шел прямо от узла, а не возвращался обратно.
  2. Также нередки случаи выхода из строя реле регулятора напряжения, о чем говорит частый перезаряд аккумуляторной батареи.
  3. Далее – износ щеток электродвигателя, о чем повествует падение напряжения.
  4. Поломка подшипника определяется характерным гулом, который слышно даже из-под капота.
  5. Реже встречается обрыв обмоток, который диагностируется после полного отказа узла.

Что ж, генератор автомобильный может выдавать себя с плохой стороны именно такими неисправностями. Однако, не все из них автолюбителям удается выявить самостоятельно. Часто приходится обращаться за этим в автосервис.

Виды неисправностей генератора

На практике проблемы с генератором возникают гораздо чаще, чем с батареей.

Это связано с большей сложностью узла, а также с наличием в нем движущихся частей.

Генератор – это устройство для преобразования механической энергии в электрическую.

Сейчас на автомобилях применяют только генераторы переменного тока. Чтобы преобразовать переменное электричество в постоянное, в состав генератора входит диодный мост, отсекающий ток обратной полярности.

В легковых автомобилях номинальное напряжение энергосистемы составляет 12 В.

Но нормальное напряжение, которое выдает генератор обычно больше – 13,8-14,8 В.

Меньший ток приводит к недозаряду аккумулятора, что оборачивается проблемами с пуском двигателя, особенно зимой.

При большем напряжении может закипеть электролит, перегореть лампочки, выйти из строя другие электроприборы.

За поддержание параметров тока в заданном коридоре отвечает регулятор напряжения. Обычно он встраивается непосредственно в генератор как отдельная деталь или составляет единое целое с щеточным узлом.

Устройство автомобильного генератора.

Все неисправности узла можно поделить на связанные с механикой и электрической частью.

Наиболее частые механические повреждения:

  1. Поломка шкива.
  2. Износ ремня передачи.
  3. Износ подшипников.
  4. Ослабление прижимных пружин щеток.
  5. Поломки корпуса и его креплений.

Самые частые электрические неисправности:

  1. Износ или выгорание щеток.
  2. Выход из строя реле-регулятора напряжения.
  3. Межвитковое замыкание статора или ротора.
  4. Пробой или обрыв выпрямительного диода.
  5. Выгорание или износ контактного кольца.

Нужно учесть, что вовремя не устраненное повреждение приведет к дальнейшим поломкам, так что генератор будет легче заменить на новый, чем ремонтировать старый.

Например, износ подшипников может привести к биению ротора, что способно вызвать межвитковое замыкание, поломку корпуса или заклинивание вала.

Разборка генератора для ремонта.

Нужно учитывать, что одинаковые симптомы в некоторых случаях проявляются при разных неисправностях.

Например, отсутствие контакта на замке зажигания или в блоке предохранителей приведет к тому, что загорится лампочка неисправности генератора.

При выработке ремня генератора нередко появляется свист, напоминающий выработку подшипника, иногда же звука нет вообще, на глаз ремень вращается с положенной скоростью, а генератор не вырабатывает электричество, как будто вышел из строя реле-регулятор или произошел обрыв в обмотке.

Наиболее типичные признаки проблем с генератором:

  1. Непрерывно горящая или мигающая лампочка разряда аккумулятора при работающем двигателе.
  2. Аккумулятор быстро разряжается.
  3. Электролит в батарее закипает, чувствуется неприятный кислотный запах при открывании крышки отсека двигателя.
  4. Тусклые фары, тихий или неработающий сигнал клаксона при включенном моторе.
  5. Фары загораются ярче синхронно с увеличением оборотов двигателя, а при их уменьшении становятся тусклее при перегазовке или езде.
  6. Скрежет, визг, вой, дребезжание генератора.

Видео «Принцип работы автомобильного генератора»

Наглядные урок с подробным описанием всех аспектов на тему принципа действия агрегата приведен в ролике ниже (видео опубликовал Михаил Нестеров).

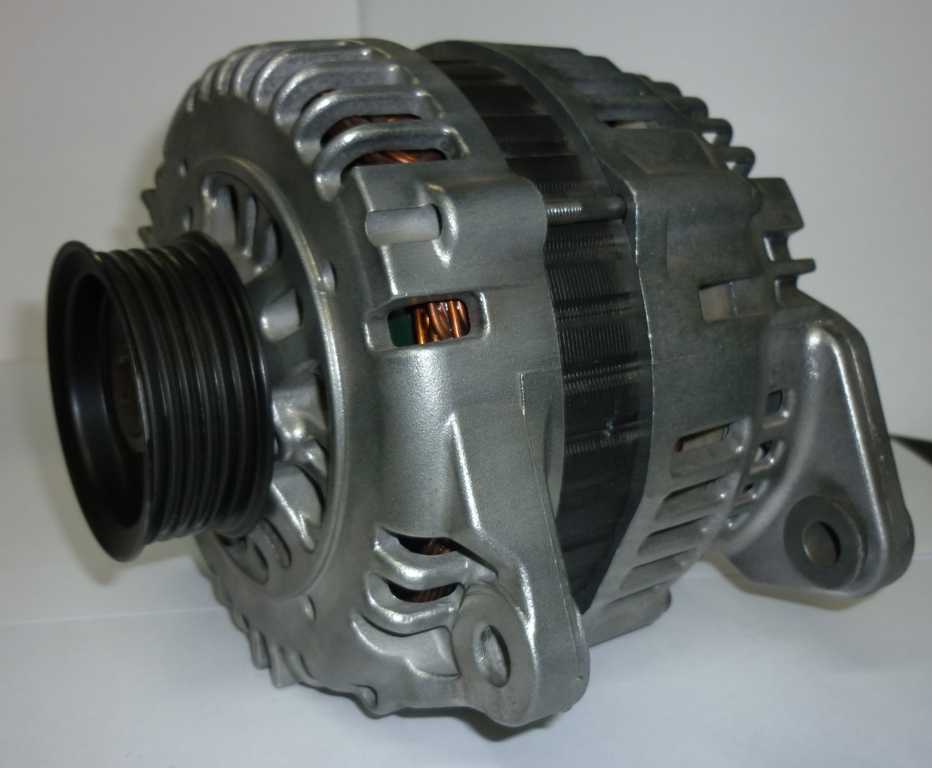

Автомобильный генератор – это электрическое устройство, которое снабжает бортовую сеть автомобиля электрическим током, за счёт преобразования механической энергии в электрическую. Они бывают различной мощности (для грузовых автомобилей нужны очень мощные генераторы, способные зарядить их аккумуляторы). Одна из главных функций генератора – это зарядка аккумулятора, который без генератора разряжается за полчаса. Если генератор выйдет из строя, электрооборудование автомобиля разрядит аккумулятор, и дальнейшая работа двигателя будет невозможна. Для того, чтобы не допустить такой ситуации, следует подробно рассмотреть конструкцию генератора, причины поломок и выхода из строя.

Генератор довольно сложное устройство. Не зная принципов его работы, будет сложно разобраться в его поломках или нестабильной работе. Ремонт генератора автомобиля на специализированном автосервисе будет стоить достаточно дорого, тем более причина поломки может быть в одном отпаявшемся проводке, а многие недобросовестные сервисмены заставят заплатить как за капитальный ремонт генератора.

Ремонт генераторов от автомобилей ВАЗ 2109

Перед тем как начать ремонт генератора, отсоедините клемму массы от аккумулятора

Снимите клемму плюсового провода с регулятора напряжения, после чего крестообразной отверткой отверните два винта крепления регулятора и осторожно вытащите его

Схема снятия генератора с автомобиля показана на рисунке выше. После снятия и разборки приступаем к осмотру генератора.

Внешний осмотр может показать такую неисправность, как износ щеток, длина которых должна составлять не менее 5 мм.
Возможен и отказ регулятора напряжения – в любом случае, при ремонте генератора его лучше будет заменить на новый.
Желательно осмотреть состояние и износ контактных колец генератора

При наличии нагара их следует отшлифовать и отполировать тонкой шкуркой.
Проверьте легкость хода щеток в щеткодержателе нового регулятора напряжения, после чего осторожно вставьте регулятор в гнездо генератора, закрепите его сначала одним винтом от руки, затем осторожно прижмите в установочное положение и затяните винты отверткой.. На этом наш ремонт генератора окончен, можно приступать к его проверке

На этом наш ремонт генератора окончен, можно приступать к его проверке.

  • Подсоедините плюсовую клемму к регулятору напряжения и подключите массу к аккумулятору.
  • После этого подключите вольтметр к полюсам батареи и запустите двигатель.
  • Повысьте обороты двигателя до 3000 в минуту. Если прибор покажет от 13,5 В до 14,5 В, то все в порядке и генератор работает исправно. Напряжение бортовой сети должно быть выше номинала аккумулятора, чтобы обеспечить полноценную зарядку батареи во время движения.
  • Теперь давайте проверим стабилизацию напряжения. Для этого включите фары дальнего света и повторите измерение при 3000 оборотов в минуту – показание вольтметра не должно отличаться от ранее замеренного более чем на 0,4 В.

Конечно, мы рассказали о самом простом ремонте генератора, не требующем особых навыков и высокой квалификации. Такой ремонт вполне по силам выполнить своими руками. При более серьезных неисправностях для проведения ремонта мы рекомендуем обращаться к специалистам (таким, как на видео ниже).

После ремонта генератора особое внимание следует уделить обслуживанию аккумуляторной батареи. Рекомендуем почитать о том, как правильно заряжать аккумулятор и ухаживать за ним

Уход за генератором

Самое главное необходимо понимать, что за генератором, как и за всеми узлами автомобиля, необходимо следить, и своевременно его обслуживать. Своевременно менять щетки, не допускать попадания большого количества пыли и грязи, уже не говориться про воду. Следить за правильной натяжкой клинового ремня генератора, чтобы он не был ни ослаблен, ни перетянут.


Проверять техническое состояние генератора рекомендуется через каждые 15 000 км. пробега. Обычно при правильном уходе за генератором он может прослужить до 160 000 км. пробега и ремонт генератора своими руками просто не понадобится, вы просто его замените и все.

Но чтобы генератор автомобиля так долго прослужил, необходимо научится его правильно обслуживать, и без разборки генератора здесь не обойтись.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
