Лада 2101 ЗЕЛЁНЫЙ КОПЕНДОС С МОНЧИ › Бортжурнал › Тише, тише. Изготовление резонатора

После установки шестнаря глушитель уже не в силах был справится с подавлением шума, хотя с прежним двигателем он, работая в одиночку, давал терпимые результаты. Тут конечно повлиял и сам двигатель и увеличение диаметра выпускной тракта, да конечно на каких то режимах движения мне звук нравился, но при постоянном движении, например на трассе, гул начинал досаждать, музыка не спасала, поэтому я её вовсе выключал и слушал глушак. Как то раз прокатив человека на заднем сидении на расстояние всего лишь 60км, он мне сказал: «Серый, я думал я не доеду, от этого шума у меня чуть чердак не разорвало!», ну чтож я принял жалобу, но всё равно лучше плохо ехать, чем хорошо идти, так что Миха не расстраивайся, что нибудь решу.Да, глушитель у меня сделан обслуживаемым, то есть со временем наполнитель (вата) постепенно уменьшается в объёме, в следствии выдувания её из полости, и поэтому её количество можно пополнять через спец лючок, да это спасёт ситуацию если причина повышенного шума в отсутствии шумопоглатителя, как правило вату набивал обычно раз в три года, но годами тут бесполезно судить, важнее пробег, а в последнее время пробеги вообще смешные, люди наверно на великах за сезон больше наезжают. Поэтому в данном случае, установка другого двигателя, другого выпускного тракта, требует установку резонатора, напомню в системе у меня всё это время трудился только глушитель.Что ж попробуем. Покупать? нет покупательство я сразу отмёл, опять заказы в интернете, опять неизвестно что пришлют, потому что в наличии в наших магазинах под мои требования нет и не будет никогда, тем более опыт изготовления самодельных банок у меня уже есть, значит делаю сам, так как прямая труба резонатора уже стоит на машине, поэтому её надо дополнить лишь банкой. Делать естестаенно только из нержавейки, под руку попалась самодельная банка резонатора жигулей с советских времён, её в качестве основы я и взял, диаметр 100мм, длина 300мм, как мне и надо.

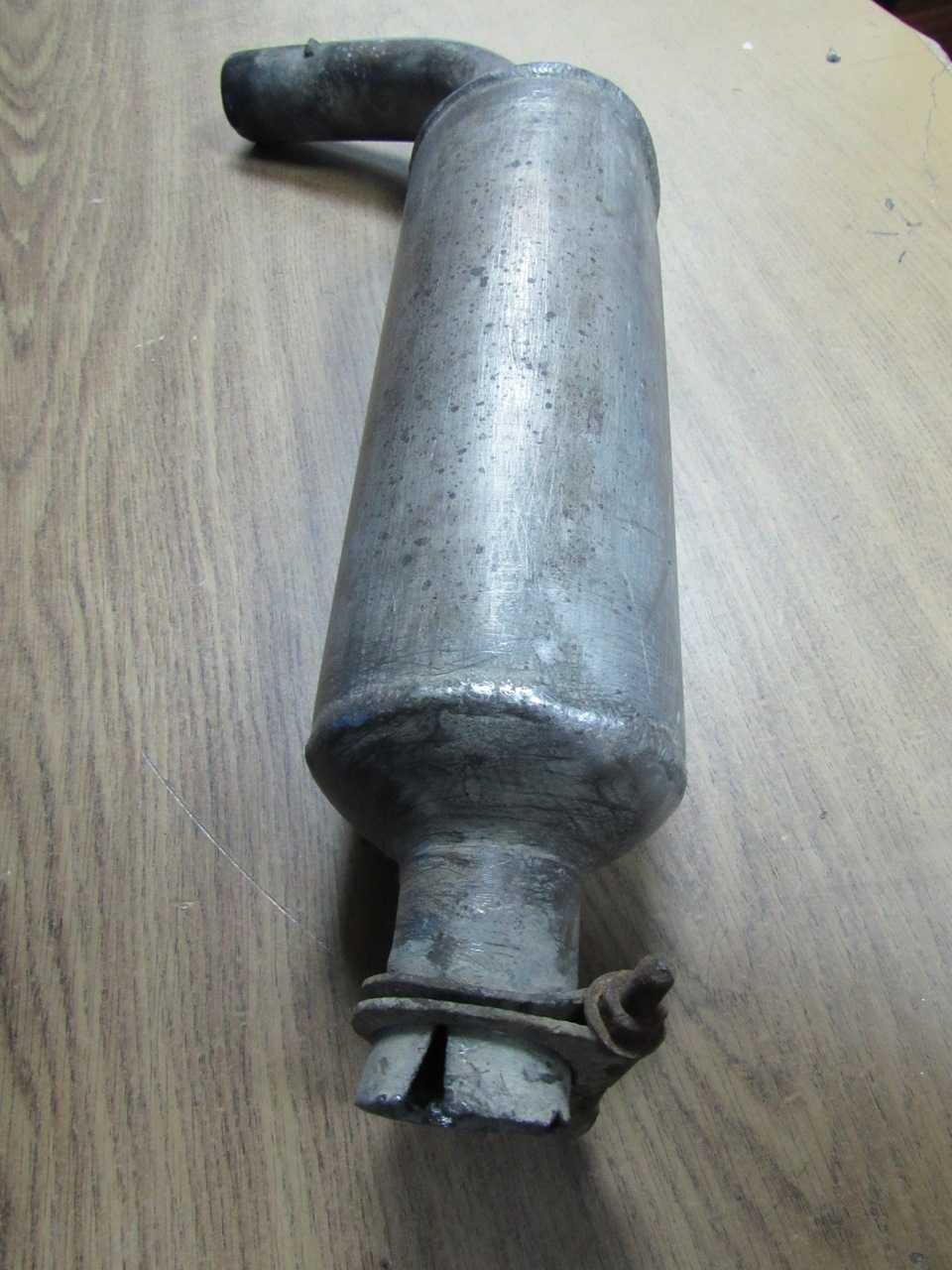

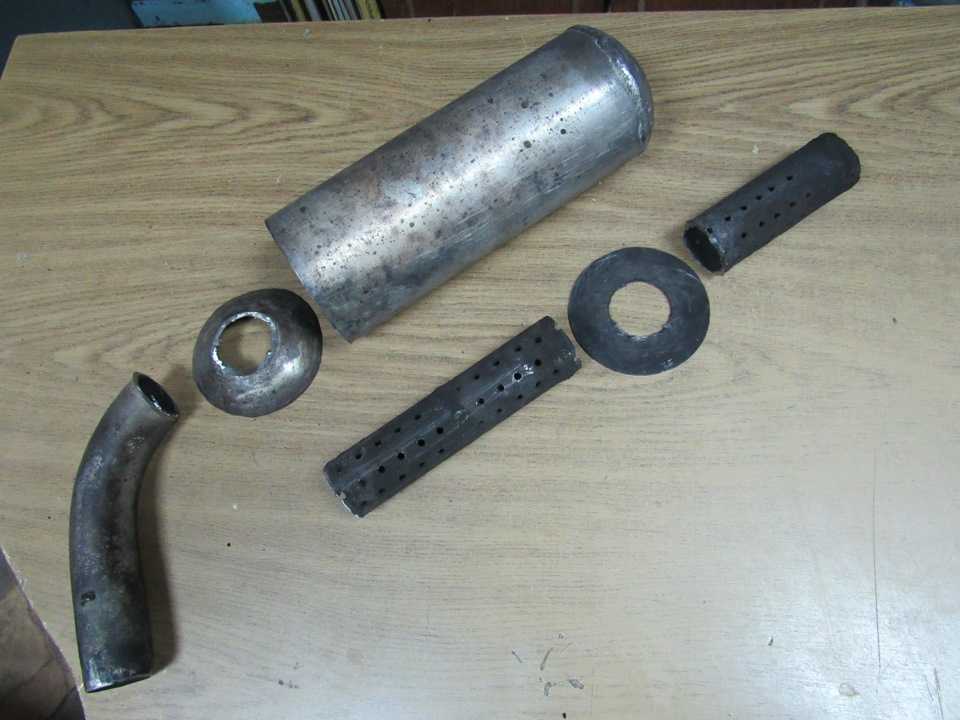

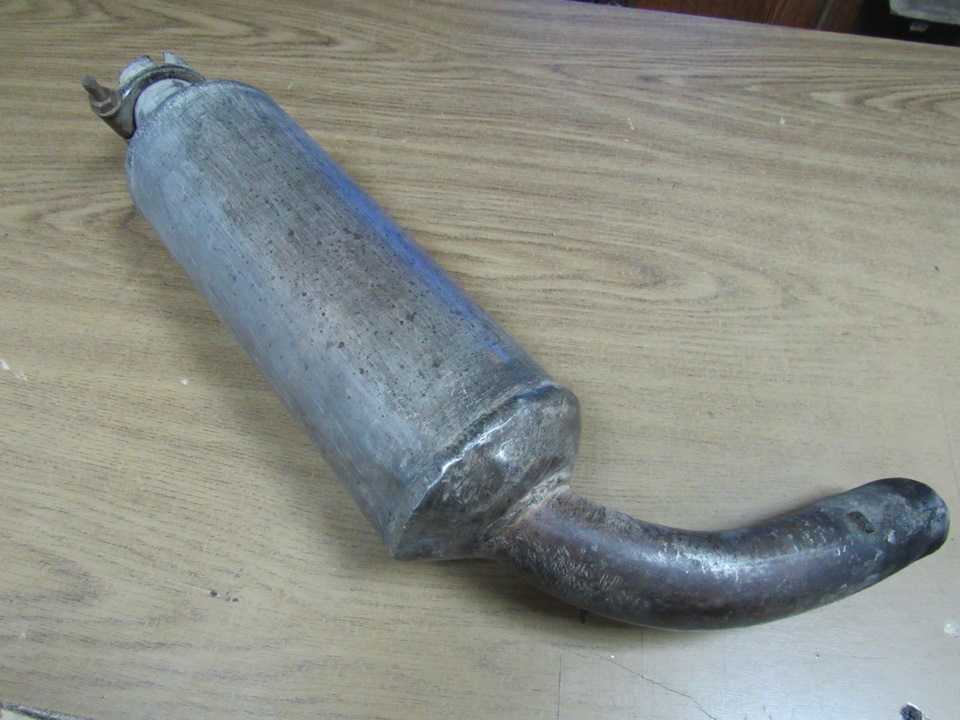

Всё что пригодится от неё так это корпус, остальные потроха в лом, главное основа, от неё проще плясать. Аккуратно отпилив всё ненужное получил корпус банки и торцевую стенку.

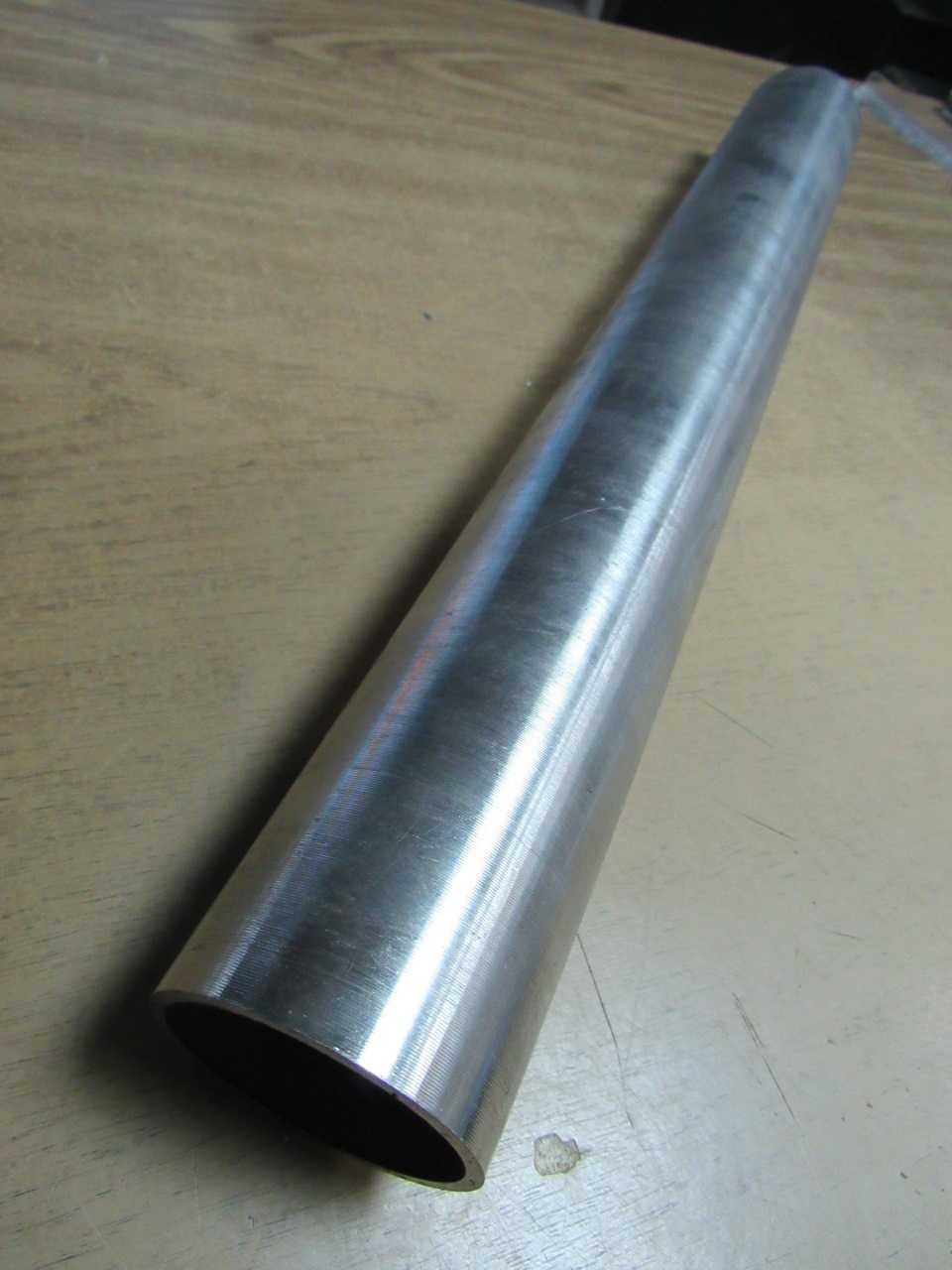

Внутренний диаметр торцевых стенок увеличил до 51мм. Выпуск имеет диаметр 51мм, поэтому был заказан кусок трубы из нержавейки для резонатора.

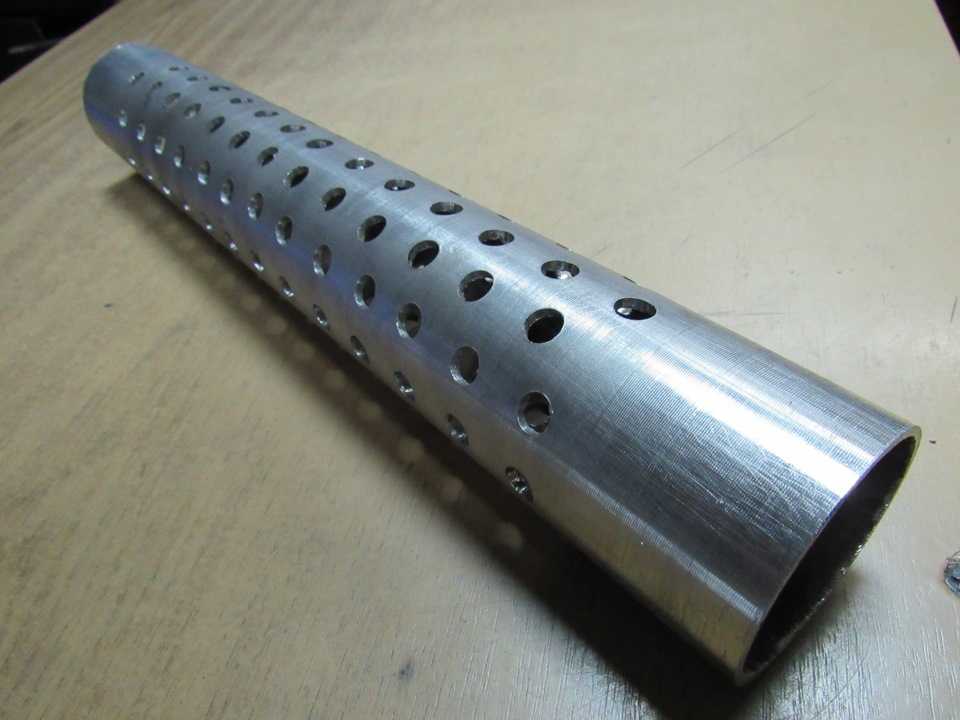

В трубе были размечены и насверлены около 140 отверстий диаметром 8мм.

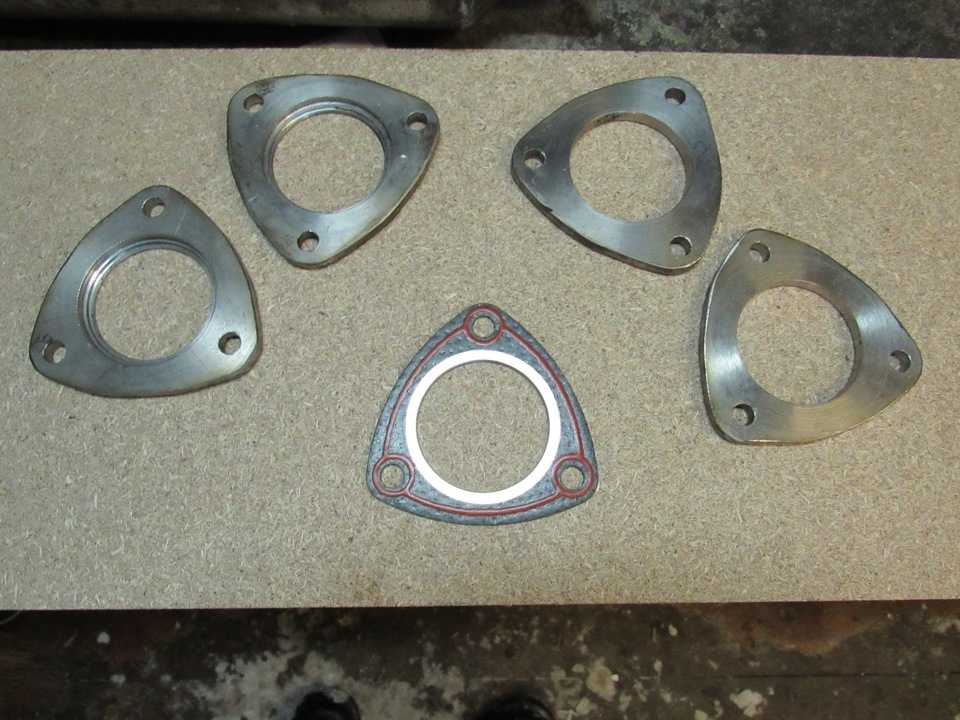

Резонатор будет соединятся с выпускной трубой фланцами, поэтому изготовили и фланцы из нержавейки толщиной 7мм.

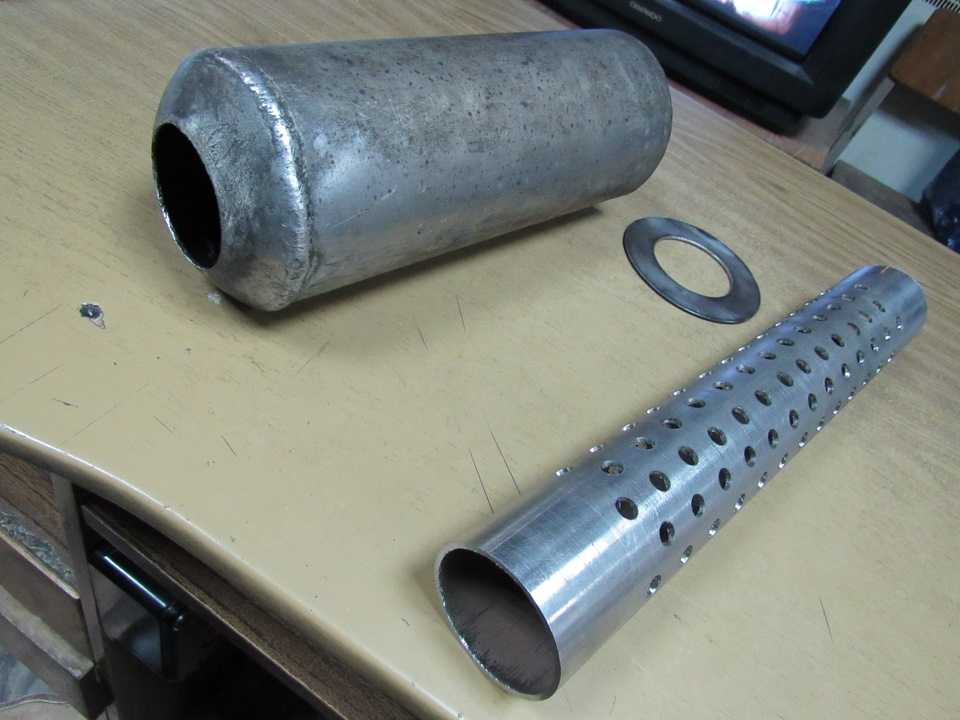

Основные комплектующие готовы, поэтому можно переходить к сборке.

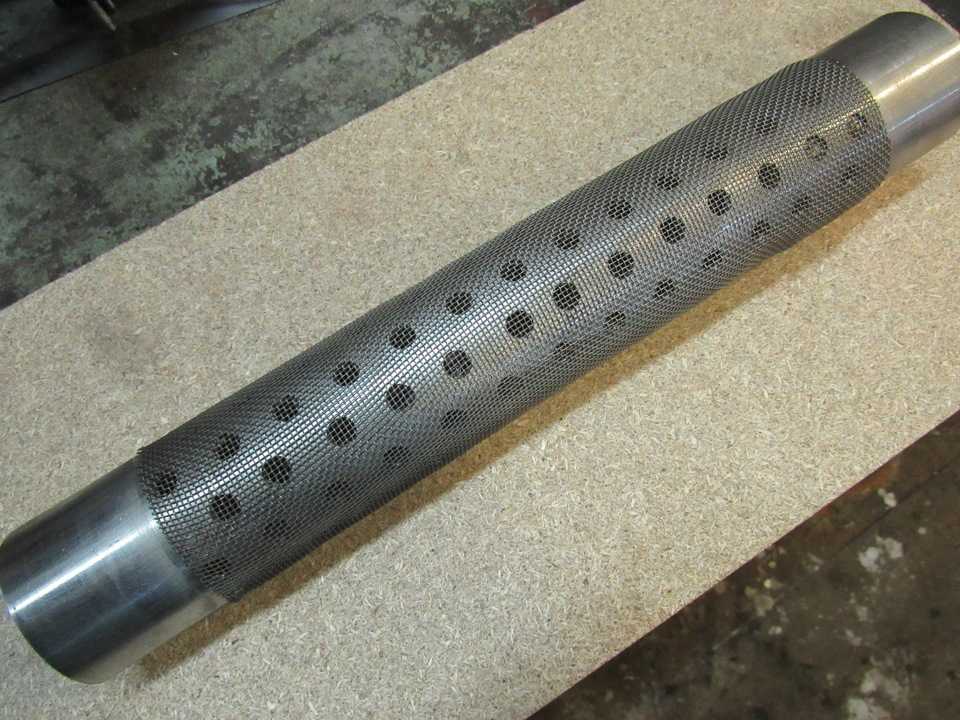

Для уменьшения, а может быть и исключения выдува ваты из полости резонатора, на основную трубу натянул сетку из нержавейки, просто вырезал необходимый кусок, свернул его трубочкой, и так сказать сшил концы проволкой из этой же сетки, получился своеобразный сетчатый чулок.

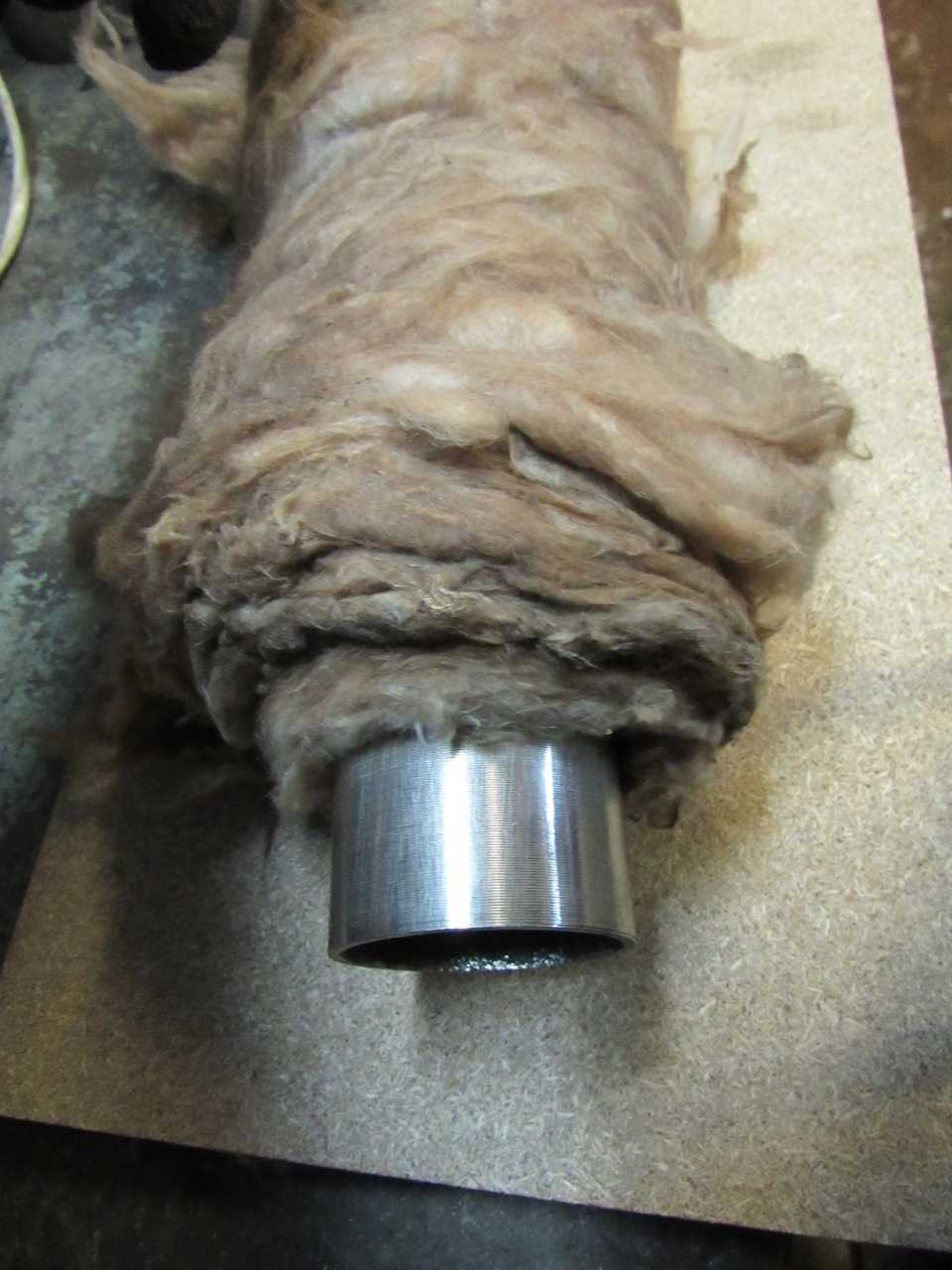

Далее взял рулонную минеральную вату и плотно намотал поверх сетки.

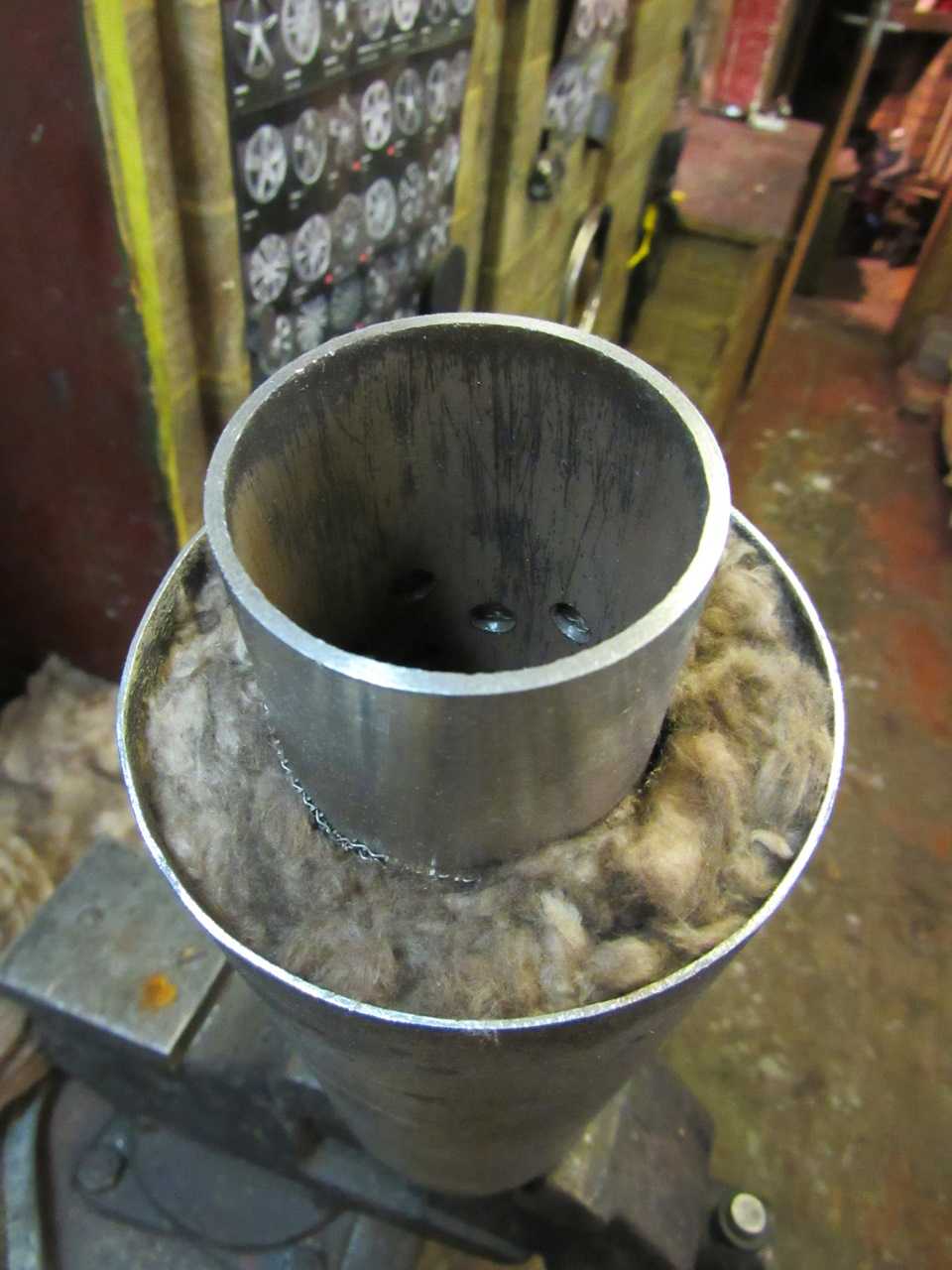

Получившуюся слойку запихнул в корпус резонатора, входит очень плотно, приходится местами уплотнять вату, а так вращательным движением посадил всё на свои места.

Закрыл банку торцевой крышкой и отправился к сварному, варил аргоном, поэтому шов получился аккуратный, без всяких брызг и окалин.

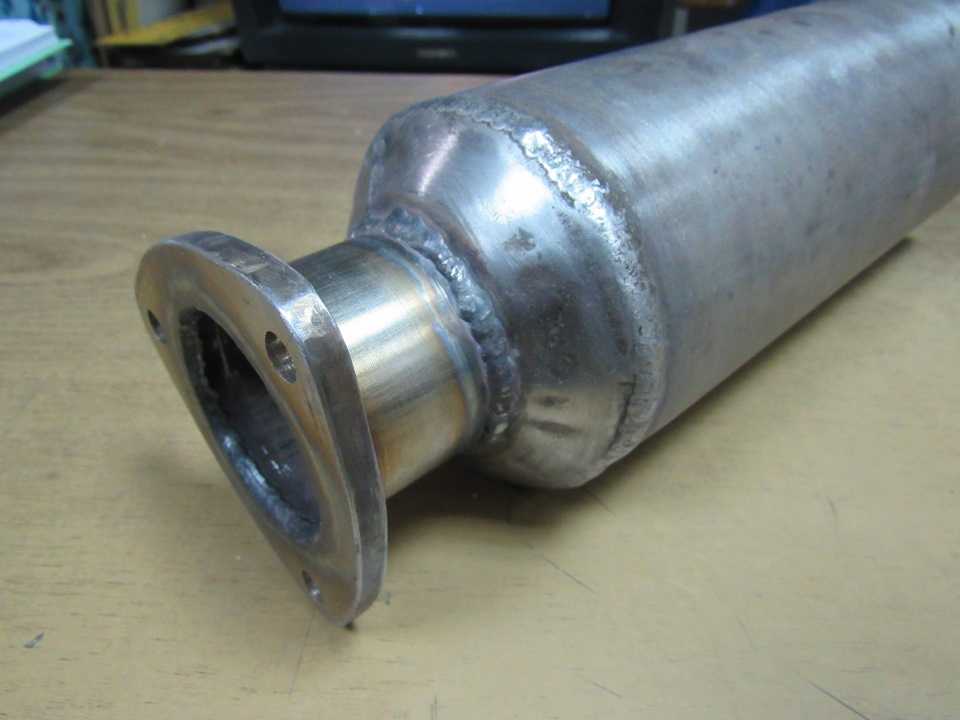

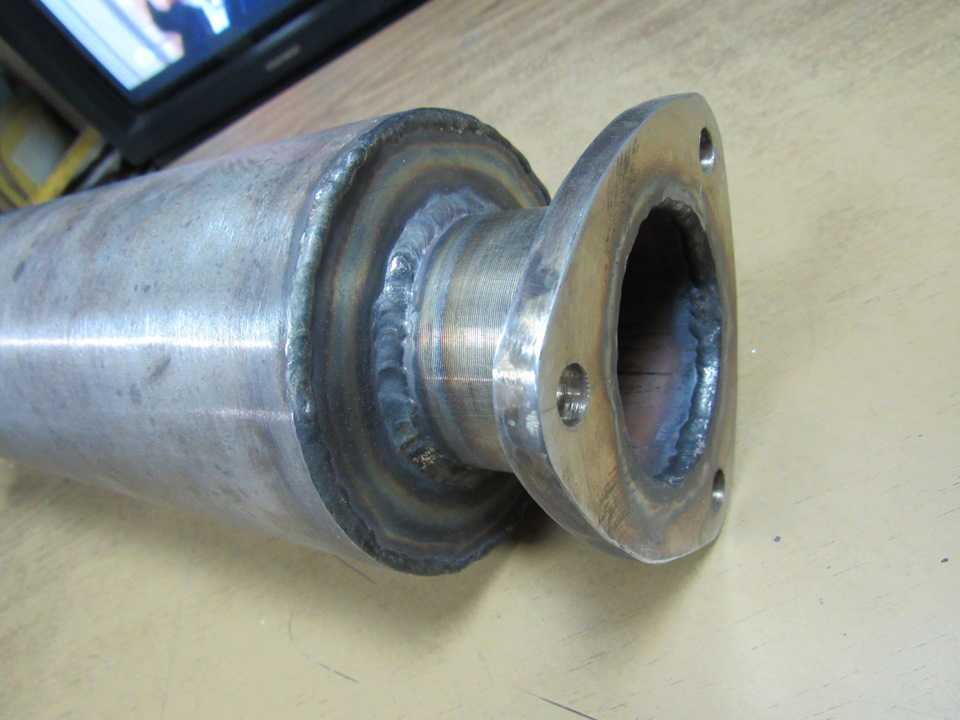

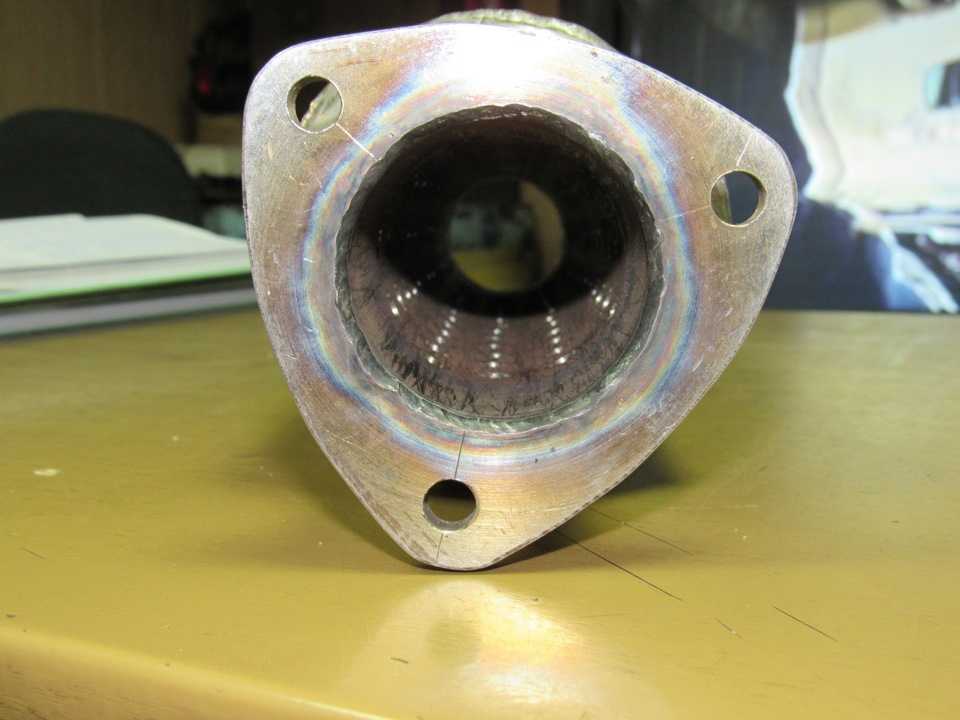

Фланцы обварили внутри, как раз для шва между торцом трубы и фланцем был паз, так как при наружнем обваре есть вероятность их увода, сопротивлению газа ничего мешать не должно так как диаметр остался в допуске.

Самая главная деталь резонатора готова, теперь осталось внедрить её в выпускную систему автомобиля, а это уже другая история.

Что это такое

Для начала следует разобраться, что такое резонатор в современном автомобиле и в чём задача этой детали выхлопной системы автотранспортного средства.

Резонатор глушителя или просто резонатор является неотъемлемой частью системы, отвечающей за вывод выхлопных газов работающего автомобиля. Учитывая то, как выглядит этот резонатор, многие называют его дополнительным глушителем. Он действительно похож на глушитель, но не является таковым. Это лишь часть системы выхлопа.

Не все до конца понимают, что же такое резонатор в машине с двигателем внутреннего сгорания. Часто его позиционируют как узел для снижения уровня шума работающего мотора. Но по факту это вторичный эффект, который достигается за счёт выполнения основной функции резонатора. Она заключается в обеспечении ровного потока отработанных газов по всей системе выхлопа автотранспортного средства.

Когда мотор работает, вне зависимости от количества совершаемых оборотов двигателя, в коллекторе образуются так называемые прерывистые параметры давления газа. Во многом на их частоту влияет количество цилиндров в ДВС и оборотов, совершаемых коленчатым валом. Резонатор позволяет как раз устранять эти прерывистые параметры или уровни давления.

Неполадки в работе резонатора

Любая поломка в этом устройстве способна привести к серьезным неполадкам с автомобилем в целом. Единственным путем решения данной проблемы будет незамедлительная замена детали во избежание еще больших поломок.

Самыми частыми поломками принято считать:

  • неполноценная работа выхлопной трубы из-за сбоя в резонаторе. Эту проблему сложно обнаружить самостоятельно;
  • присутствие вибрации при нормальной работе транспортного средства. Это означает, что внутренняя часть резонатора не исправна;
  • низкие обороты при максимальной работе двигателя.

При обнаружении любого признака рекомендуется срочный ремонт неисправной запчасти. Но, к сожалению, ремонт на станции технического обслуживания может стоит больших средств. В таком случае устройство можно заменить самостоятельно. В случае, если это происходит впервые или знаний в этой сфере слишком мало — лучше обратиться к специалистам за качественным ремонтом.

Причинами же поломки или неисправности данного устройства могут быть разные факторы. Запчасть может попросту забиться. Так как отверстия в сердцевине устройства достаточно маленькие они легко задерживают крошечные частицы сажи и копоти. С увеличением периода эксплуатации нарост инородного скопления становиться все больше и прибор начинает работать не в полную силу, тем самым значительно увеличивая звуковое сопровождение сгорания паров.

Еще одной причиной является элементарное прогорание запчасти при использовании некачественного топлива или попадание горючего в систему выхлопа газов. Эта часть системы самая первая берет удар температурами сгорания. И в случае аварийного режима работы внутренняя часть может прогореть буквально в течение нескольких недель. Единственным решение в данной ситуации будет замена всей запчасти.

При грубой езде и жестким контактом с дорогой могут появиться механические повреждения. При небольшой силе удара структура еще подлежит восстановлению. А в случае глубокой вмятины — только замена.

При резкой смене температурного климата и увеличении влажности внутренние части устройства могут быстро выйти из строя. При появлении коррозии внутри клапана обработки давления — заплатки будут бесполезны. Поможет только замена всей детали.

В этой статье ты узнал как устроен резонатор глушителя внутри, принцип работы, возможные неисправности и пути их решения. При должном обслуживании, своевременной диагностики и профилактики данной детали способна прослужить долгие годы без замены.

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

ПОДРОБНОСТИ: TCS — Антипробуксовочная система автомобиля

https://www.youtube.com/watch?v=YMdaf4ojr8o

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

Резонатор глушителя и зачем он нужен

Выхлопная система машины и сложна и проста одновременно, и каждая ее составляющая строго функциональна. Речь пойдет о резонаторе глушителя, его назначении в работе выхлопа. Внешне резонатор сходен с глушителем, только меньшего размера и его основная задача снизить шумовой эффект от работы мотора и обеспечить непрерывный поток отработанных газов по выхлопной системе.

Как и катализатор, этот узел системы выхлопа чрезвычайно важен, так как устраняет импульсивную подачу давления газа в коллекторе, то есть обеспечивает вывод отработанных газов из камеры сгорания двигателя. Большая часть автоэкспертов заверяют, что качественные характеристики резонатора влияют на продуктивность мотора и потому спортивные машины часто переоборудуют модернизированными резонаторами, которые располагают сразу за прямотоком. От качества резонатора зависят и ходовые качества авто, а также количество вредных выбросов в атмосферу.

Каталитический конвертер с токсинами отработанных газов борется лучше, но стоит дороже и зачастую, когда приходится продать б/у катализатор, его заменяют резонатором, но о соответствии эко-нормам в этом случае разговор уже не идет.

Удешевить монтаж резонатора, когда преобразователь выхлопа выходит из строя можно, если сдать б/у катализатор в скупку компании Katalizatoroff и получить денежную компенсацию.

Особенности резонатора

В состав резонатора воздушного фильтра входит отражатель, гасящий потоки несгоревшей топливной смеси за счет трения газообразных частиц, перемещаемых внутри устройства разными потоками.

Функциональность резонатора зависит от:

  • дееспособности катализатора
  • чистоты глушителя
  • диаметра труб.

Все резонатора подразделяются по количеству контакта с двигателем: на 2-контактные и 4-контактные, при этом последний затрудняет оптимальную работу мотора. Если демонтировать подобный резонатор, производительность мотора возрастет на 15%, но снизится экологический уровень выхлопа и подобные действия не всегда оправданы.

Резонатор, так же как и каталитический нейтрализатор выхлопа является неремонтопригодной деталью, но в отличие от ката который можно сдать в пункт приема катализаторов и получить деньги, резонатор можно отнести только на металлолом.

Признаки неисправного резонатора

  • под днищем появляется дребезжание и другие посторонние звуки, что означает прогорание детали
  • уровень шума от работающего двигателя становится громче
  • производительность силового агрегата заметно снижается, а полностью разрушенный резонатор моет закупорить глушитель.

Что дает замена катализатора на резонатор

  • автомобиль не станет неожиданно на трассе, потому что кат оплавился или забился
  • автовладельца перестанет остро интересовать качество бензина
  • оптимизируется продуваемость цилиндров, что положительно скажется на динамике
  • не исключено снижение расхода горючего
  • двигатель не выйдет из строя из-за разлетевшейся керамики от ката.

Нужно учесть, что отсутствие нейтрализатора тут же заметит лямбда-зонд и будет постоянно выдавать ошибку РО420 или РО430. Для этого случая предусмотрены обманки кислородного датчика, которые отвечают за полный дожиг выхлопа и это устройство перепрограммируют под нормы Евро-2.

Есть и «ложка дегтя» в установке резонатора – пройти ТО будет нереально, увеличится токсичность выхлопных газов, но при этом вонять они не будут.

Если для вас принципиально соответствовать экологическим требованиям, вместо отработанного ката можно установить универсальный преобразователь отработанных газов, а старый отнести в скупку б/у катализаторов от компании Katalizatoroff и получить высокую цену за неработающее устройство.

Похожие материалы:

Из чего состоит резонатор?

В зависимости от модели запчасть будет иметь свое строение – производители разрабатывают разные модификации. Колба резонатора состоит из нескольких камер, разделенных металлическими перегородками. Эти элементы называются отражателями. Они выполняют важную функцию – замедляют поток выхлопа и делают его тише.

В отражателях устанавливаются трубки (в некоторых случаях с перфорацией), по которым поток поступает в следующую камеру. Одни модели изготавливаются полностью полыми, а другие между камерами и трубками имеют уплотнитель, который не может сгореть, даже если бы выхлопные газы поступали прямо из камеры сгорания мотора. Этот материал обеспечивает дополнительное гашение звуковой волны.

Резонатор воздушного фильтра: устройство и назначение

Автовладельцы с небольшим опытом, при обращении в автосервис, могут услышать о том, что из строя вышел резонатор воздушного фильтра. При этом не многие визуально представляют себе эту деталь, и еще меньшее количество из них могут хоть приблизительно объяснить, для чего она нужна. В тоже время, это устройство, с учетом его функционального назначения, можно отнести и к системе снабжения воздухом двигателя в процессе его работы, и к системе отводов отработанных газов. Поэтому знание его особенностей позволяет обеспечить не только работоспособность такого элемента, но и всего автомобиля в целом.

Назначение резонатора

Для работы двигателя внутреннего сгорания необходимо обеспечить непрерывную подачу в рабочую камеру горючей смеси, состоящей из топлива и обычного атмосферного воздуха в определенной пропорции.

Для этого предусмотрен впускной коллектор и воздушный фильтр. С помощью последнего фильтрующего элемента предотвращается попадание пыли в рабочую камеру. Резонатор размещается перед ним по ходу воздушного потока.

У резонатора воздушного фильтра несколько функций:

  • уменьшение шума работающего двигателя. При работе мотора издаются громкие звуки, поскольку в цилиндрах агрегата происходит воспламенение (мини-взрыв) рабочей смеси с частотой, практически не воспринимаемой человеческим ухом, поэтому слышно один непрерывный рокот. Звуковые колебания от двигателя распространяются не только по выхлопной системе, но и по элементам системы подачи воздуха. Для уменьшения громкости звука работающих цилиндров используется резонирующий элемент, который является препятствием для свободного движения звуковых волн;
  • распределение воздушных потоков. В случае отсутствия такого элемента потоки воздуха, поступающие в двигатель по воздуховоду, сталкивались бы с массами, идущими из мотора, вследствие чего создавалось бы избыточное давление, влияющее на работу двигателя. Наличие резонатора дает возможность эти потоки правильно распределить;
  • защита от влаги. В некоторых моделях резонаторов предусмотрена функция предотвращения попадания воды в рабочие камеры мотора, поскольку излишняя влага в камере сгорания приводит к гидравлическому удару.

Местоположение резонатора воздушного фильтра

Также резонатор воздушного фильтра стабилизирует воздушный поток, убирая возможные колебания. Это способствует равномерной и устойчивой работе двигателя.

Конструкция и разновидности устройства

Все двигатели различаются по своим техническим характеристикам, поэтому издают при работе звуки разной интенсивности. В связи с этим производители изготавливают резонаторы разнообразной формы и конструкции. Такие изделия бывают в виде:

  • моноблока;
  • комбинированного элемента.

Моноблоки производятся в форме одной коробки, внутри которой располагается определенное количество перегородок. За счет этого происходит снижение уровня шума, исходящего от функционирующего мотора, а также сепарирование входящих и исходящих воздушных потоков, вследствие чего двигатель работает ровнее.

Комбинированные устройства состоят из двух близко размещенных камер, в одной из которых подавляются высокие, а в другой – низкие звуковые частоты. Такая конструкция позволяет эффективно выравнивать давление потоков воздуха.

Камера резонатора воздушного фильтра

Установка/снятие изделия

Менять резонатор воздушного фильтра приходится довольно редко. Для его снятия и установки, с учетом конструкционных особенностей автомобиля, иногда приходится производить демонтаж внешней облицовки авто и некоторых элементов, а также крыла машины. После получения свободного доступа к мотору и системе воздуховодов, старый резонатор демонтируется. Обычно он крепится двумя болтами, которые необходимо открутить, и снять корпус детали. Затем со старой детали снимается патрубок, и она откладывается в сторону. После осмотра патрубка и его очистки, он натягивается на трубку нового изделия, после чего описанные операции производятся в обратном порядке.

Ремонт резонатора воздушного фильтра

Таким образом, для автолюбителя знание того, зачем нужен резонатор воздушного фильтра, его конструктивные особенности и алгоритм замены, очень важны. Это дает возможность самостоятельно осуществлять ремонт автомобиля, без привлечения специалистов.

swapmotor.ru

Проверка резонатора

При выявлении перечисленных выше неполадок, каждый автомобилист должен знать, как проверить резонатор. Это позволит не только нормализовать работу двигателя и системы выпуска выхлопных газов, но и повысить комфорт использования машины, в том числе для окружающих людей.

Для проверки вам понадобится смотровая яма (если ее нет, можно поднять машину домкратом). Диагностика выполняется при помощи визуального осмотра. В процессе необходимо внимательно осмотреть целостность как самого устройства, так и присоединенных к нему труб (особенно на их стыках).

При работе в смотровой яме и при поднятии машины на домкрате всегда будьте осторожны и соблюдайте правила безопасности.

Явным признаком неполадки является образование конденсата в остывающем резонаторе, после чего он начинает капать на землю. Это означает, что его корпус потерял герметичность и подлежит ремонту, а лучше замене. Проверить наличие конденсата можно через некоторое время, когда заглушили мотор (чтобы дать корпусу резонатора остыть)

Обратите внимание! Некоторые автолюбители при самостоятельном изготовлении резонаторов специально просверливают в его корпусе отверстие для отвода влаги. Поэтому, если вы купили автомобиль с подобным резонатором, то такой метод проверки для вас не подойдет

Поврежденный резонатор

Также целостность корпуса резонатора можно определить по наличию выхлопных газов, выходящих из него. Это также говорит о разгерметизации и необходимости его замены. Данный факт можно проверить при работающем двигателе автомобиля, заглянув под днище. Для уверенности можно попросить помощника одновременно “погазовать”, чтобы через систему прошло большее количество выхлопных газов. Также подозрение на разгерметизацию вызывает появление дыма из-под днища машины во время езды или при стоянке с включенным двигателем.

Как показывает практика, лучше не ремонтировать резонатор, а произвести его замену. Особенно это актуально для автомобилей со значительным пробегом (более 100 тысяч километров).

Как сделать тихий глушитель на авто – тюнингуем тишину

Лишь небольшая часть автолюбителей хотела бы иметь на своём авто громкий спортивный выхлоп. Подавляющее большинство водителей, наоборот, озадачено вопросом, как сделать тихий глушитель. Езда может быть комфортной лишь в случае, когда в салон проникает как можно меньше посторонних звуков. Глушитель создаёт свой шумовой фон, который можно значительно снизить. Эффект от этого нельзя не заметить.

Основные способы, как сделать глушитель тише

Прежде чем приступать к модернизации выхлопной системы, следует разобраться в природе повышенного звука выхлопа. С каждым рабочим ходом поршня в камере сгорания цилиндра мотора происходит микровзрыв, который сопровождается существенным резким расширением газов. Естественно своеобразная взрывная волна, после того, как она сделала своё дело и переместила поршень вниз, с открытием выпускного клапана устремляется по выхлопной системе.

Таким образом, природа шума выхлопной системы двойствена:

  • звук от расширения газов;
  • шум от вибрации элементов выхлопной системы.

Как известно, основным способом борьбы с шумом является увеличение веса элементов. Чем толще металл, тем меньше вибрация и, соответственно шум. Поэтому выпускной коллектор, который первым принимает на себя раскаленные газы из ГБЦ, выполнен таким массивным. Многие автолюбители, которые имели возможность сравнить вес выхлопной трубы отечественного автомобиля и зарубежного, отметили, что детали выхлопной системы иномарок значительно тяжелее. Именно поэтому «наши» авто менее комфортны при звукошумовом сравнении.

Снизить скорость движения газа в выхлопной трубе призваны специальные элементы: резонаторы и глушители. Первым в очереди находится резонатор. Как только газы под давлением попадают в часть трубы с увеличенным объёмом, они сразу теряют часть энергии и дальше продвигаются с меньшим импульсом. В системе лабиринтов глушителя выхлопные газы окончательно теряют свою энергию, рассеиваются. Настоящий тихий глушитель на иномарке довольно тяжелый и имеет несколько отдельных корпусов.

Тихий глушитель своими руками, видео:

Делаем тихий глушитель своими руками

Принимаясь за модернизацию выхлопной системы с целью уменьшения звука выхлопа, следует быть готовым технически и материально. Для работы понадобится полный набор автослесарного инструмента. Кроме того, вам понадобится обязательно:

  • сварочный аппарат (желательно полуавтомат или инвертор);
  • углошлифовальная машина с набором дисков;
  • верстак, оборудованный тисками.

Вариантов модернизации выхлопной системы также два: инсталляция на участке между основным резонатором и глушителем дополнительного резонатора заводского производства или изготовление устройства своими руками.

Рассматривая вопрос о том, как сделать глушитель тише, следует учитывать, что любой из вариантов может повлечь разные расходы. Если автолюбитель не ограничен в бюджете, то можно смело покупать новый резонатор, вырезать часть трубы и вварить его на освободившееся место. Второй способ оказывается более увлекательным и о нём следует рассказать более подробно.

Технология изготовления дополнительного резонатора состоит из следующих этапов:

  • изготовление корпуса (бочки) из отрезка стальной тонкостенной трубы или листовой стали в виде двух половинок;
  • выполнение на участке трубы выхлопной системы, соответствующем длине корпуса, за основным резонатором отверстий;
  • соединение половинок корпуса на трубе с отверстиями и обваривание;
  • закладка в полость нового корпуса базальтовой минеральной ваты;
  • заваривание торцевых частей резонатора.

В завершение следует обработать сварные швы, зачистить и обезжирить новый резонатор, при возможности покрасить его термоустойчивой краской.

Видео, что такое выпускной коллектор и резонатор?

Дополнительные проблемы тихого автомобиля

После того, как разрешен вопрос, как сделать тихий глушитель, становятся очевидными некоторые проблемные места. В первую очередь следует помнить, что любой из способов изготовление «тихой» системы выхлопа, обязательно приведёт к увеличению веса конструкции.

Это в свою очередь обязывает автолюбителя принять дополнительные меры по усилению кронштейнов и резиновых амортизаторов. Другой момент, который следует учитывать – изменение баланса поступающего воздуха в мотор и выхлопных газов. После модернизации системы выхлопа обязательно следует провести испытания работы мотора в разных режимах и осуществить дополнительные регулировки системы подачи топлива и фильтрации воздуха.
