ПС 2 камеры карбюратора

Её назначение – гарантировать ровное задействование 2 камеры. Функционирует также, как и ПС 1 камеры, но в отличие от неё не соединяется с системой ХХ, имеет свои отдельные жиклёры (топливный и воздушный).

Выпуск ПС находится в стенке 2-й смесительной камеры, над дросселем. Горючее забирается прямиком из поплавковой камеры через трубку, проведённую до дна камеры. Главный топливный жиклёр при этом в работе не участвует. На конце этой самой трубки и находится ТЖПС. Что касается воздушного жиклёра, то он ввинчен в зоне крышки.

Статья в тему: Реальный расход горючего Fiat Ducato на 100 км пути

Переходная система

В ПС образуются полезные процессы, помогающие обогатить ТВС. Обеднение смеси возможно по причине позднего задействования основного дозатора системы 2 камеры.

Если бы ПС в карбюраторных устройствах не было, при задействовании 2 камеры возникал бы рывок, ведь главный дозатор вступает в работу резко, впрыскивая огромное количество бензина. Роль переходной системы — следить за количеством горючего, чтобы оно поступало плавно, и компенсировать переход задействования дозатора. Именно благодаря переходной системе, мотор плавно переключается в зону высоких нагрузок.

Как появился карбюратор Солекс

Эволюция карбюраторов для автомобилей ВАЗ началась с применения довольно эффективных приборов типа Вебер и продолжилась в семействе Озон, представлявших из себя тот же двухкамерный Вебер, но с дополнительными мерами по улучшению экологичности.

Особенно при пуске и прогреве, а также общей экономии топлива путём применения несколько более бедной рабочей смеси, где одновременно снижалась токсичность выхлопа.

Однако с появлением перспективного переднеприводного семейства ВАЗ-2108 от дальнейшего применения озонов пришлось отказаться. Они не могли нормально работать на поперечно расположенном двигателе, да и резервы экономичности были исчерпаны.

За основу новых карбюраторов были взяты приборы компании Solex, известного французского производителя, комплектующего своими изделиями многие мировые марки автомобилей и мототехники.

Изначально карбюраторы Солекс были применены на моторах 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108, с появлением двигателя с увеличенным рабочим объёмом до 1,5 литра модели 21083 был разработан аналогичный прибор, отличающийся лишь калибровками, но породивший целое семейство для питания в том числе и машин классической компоновки, а также полноприводной Нивы с двигателями до 1,7 литра. Применялись похожие модификации и для Москвичей, в также поздних Волг.

ЭКОНОСТАТ

Ремонт и чистка карбюратора ВАЗ 2109 Эконостат обогащает горючую смесь, приготовляемую второй камерой при максимальном открытии дроссельной заслонки. Он выполнен в виде отдельного распылителя, представляющего собой наклонную трубку, расположенную в верхней части второй смесительной камеры. Выходное отверстие распылителя расположено вблизи центра камеры над отверстием малого диффузора. Топливо подводится к распылителю эконостата непосредственно из поплавковой камеры по трубке, на нижнем конце которой выполнен топливный жиклер. Трубка установлена в крышку карбюратора вертикально и доходит почти до дна поплавковой камеры. Каналы эконостата целиком размещены в крышке карбюратора. Поскольку распылитель эконостата находится в зоне невысокого разрежения, истечение топлива из него и соответственно необходимое обогащение горючей смеси начинается только при высокой частоте вращения коленчатого вала и при полностью открытых дроссельных заслонках, когда разрежение над диффузором второй камеры становится достаточным для отбора топ­лива из поплавковой камеры.

УСКОРИТЕЛЬНЫЙ НАСОС

Ускорительный насос диафрагменного типа с двумя распылителями, направленными в обе смесительные камеры. Корпус ускорительного насоса совмещен с корпусом карбюратора и закрыт крышкой с отверстием под телескопический подпружиненный толкатель диафрагмы. Ускорительный насос приводится в действие от кулачка, установленного на оси дроссельной заслонки первой камеры. При нажатии педали «газа» кулачок, повора- чиваясь вместе с осью дроссельной зослонки, воздействует на про­фильный конец рычага привода насоса. Другой конец рычага при этом нажимает толкатель диафрагмы. Распылитель насоса выполнен в виде двух тонких трубок с калибровочными отверстиями на концах, соединенных вместе общим корпусом. Он установлен в конце вертикального канала корпуса карбюратора. Соединение уплотнено резиновым кольцом, надетым на корпус распылителя. От смещения распылитель удерживается крышкой карбюратора. В корпусе распылителя установлен шариковый нагнетательный клапан. Обратный (всасывающий) клапан запрессован в нижнюю часть вертикального канала. В этот канал топливо поступает через отверстие в боковой стенке поплавковой камеры. Концы трубок распылителя ускорительного насоса направлены в промежутки между стенками малого и большого диффузоров обеих камер. При этом выходные отверстия трубок распылителя ориентированы так, чтобы струя топлива из них не попадала на стенки смесительных камер, на малые диффузоры и оси дроссельных заслонок, то есть топливо впрыскивается непосредственно во впускной трубопровод. Производительность ускорительного насоса задается профилем кулачка его привода. Кулачок имеет маркировку, выбитую на его поверхности. Характеристика ускорительного насоса зависит также от пружины толкателя диафрагмы и проходных сечений трубок распылителя. От жесткости пружины зависит давление топлива в распылителе, а от диаметра выходных отверстий распылителя — продолжительность впрыскивания. Распылитель также имеет маркировку.

Отличительной особенностью ускорительного насоса карбюраторов семейства «Солекс» является отсутствие дренажного жиклера или других устройств, уменьшающих количество впрыскиваемого топлива при медленном открытии дроссельной заслонки. Весь бензин, вытесняемый диафрагмой из полости ускорительного насоса, поступает через распылитель в смесительные камеры. Поэтому существует еще одна особенность карбюраторов «Со­лекс» в базовом исполнении, которая непосредственно связана с работой ускорительного насоса. При разгоне автомобиля с частичным нажатием педали «газа» заслонка второй камеры еще не открыта, а бензин в эту камеру впрыскивается. Чтобы он там не накапливался, между стенкой камеры и закрытой дроссельной заслонкой должен быть зазор, заметный на просвет.

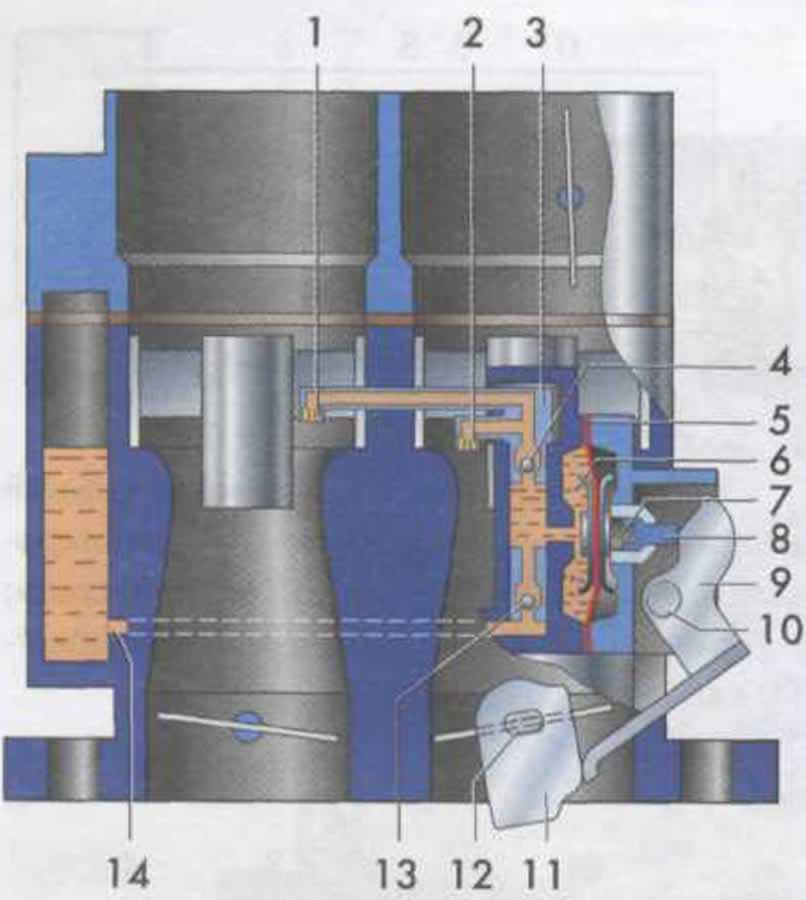

Ускорительный насос: 1 — выходное отверстие распылителя во второй камере; 2 — выходное отверстие распылителя в первой камере; 3 — распылитель; 4 — шарик нагнетательного клапана; 5 — диафрагма; 6 — возвратная пружина диафрагмы; 7 — пружина толкателя; 8 — толкатель; 9 — рычаг; 10 — ось рычага; 11 — кулачок; 12 — ось дроссельной заслонки первой камеры; 13 — шарик всасывающего клапана; 14 — канал подвода топлива из поплавковой камеры.

Как проверить ускорительный насос на неисправности

Сама схема проверки не представляет ничего сложного. Рычаг дроссельной заслонки поворачивается вручную, воздействуя на рычаг насоса. Во время этой процедуры из распылителей должно брызгать топливо струйками, не задевая при этом никакие стенки, а просто падая на дно колодца впуска. Если струйки слабые или кривые, значит жиклёры, каналы и распылители нуждаются в прочистке и корректировке. Для точного определения стабильности работы ускорительного насоса требуется измерить количество бензина, распыляемого за 10 фаз впрыска. Для этого карбюратор нужно снять и, проделав вручную процедуру впрыска десять раз, с помощью шприца на десять кубов измерить количество бензина. Объём должен колебаться в пределах 5,25 – 8,75 миллилитров. Если объём не попадает в эти параметры, значит, ускорительный насос работает некорректно или неисправен.

Если ускорительный насос неисправен, при резком нажатии на педаль газа будут явно чувствоваться провалы, как в процессе езды, так и на холостом ходу.

Режим холостого хода — второй этап

Завершив настройку уровня топлива в поплавковых камерах, двигатель снова подвергается прогреву, приходя в рабочее состояние. Дальнейшая работа происходит таким образом:

Обнаруживается винт качества смеси, располагающийся в углублении нижней части карбюратора, а затем заворачивается до самого упора против часовой стрелки.
Во время закрутки указанной детали очень важно контролировать собственную силу, так как чрезмерное упорство способно привести к резьбовому срыву.
Делается пять или шесть оборотов по часовой стрелке, чтобы выкрутить винт.
Двигатель снова заводится, а подсос убирается.
Винт количества позволяет задать минимальную частоту для работы мотора без помех.
Если прибор работает исправно, то обороты совершаются в количестве от пятисот штук в минуту до одной тысячи двухсот.
Винт качества заворачивается в достаточно медленном темпе до начала неустойчивой моторной работы.
Затем за один или полтора оборота он вновь отворачивается назад для стабильной частотной деятельности.
Обороты холостого хода регулируются винтом количества в пределах от восьмисот пятидесяти до девятисот штук в минуту, если не удаётся наладить процесс, то на помощь приходит винт качества.

Внимание!

Итогом настройки холостого хода является грамотное соотношение, где работа мотора выполняется предельно устойчиво и с разрежением, носящим минимальный характер.

Как на карбюраторе уаз отремонтировать насос ускоритель

На некоторых карбах , например на ОЗОНе предусмотрен перепускной канал , регулируемый , обеспечивающий перепуск нагнетаемого УН горючего обратно в поплавковую камеру. Тем самым регулируется производительность и вводится некоторое ограничение по впрыску при плавном нажатии. Правда там УН диафрагменный. Случаются перепускные отверстия в поршне у поршневых. В — К-126 Г подобное не предусмотренно ( как минимум дыр в их поршнях я не замечал) и подача топлива имеет место и при плавном нажатии . пока жива манжета поршня. Сколь это нужно. Разумеется на переходных режимах обеспечение некоторого доп обогащения нужно. И если это делает УН, то переходная система может иметь соответсвующую этому относительно бедную регулировку.

На К-126 производительность определяется величиной хода поршня УН. И поэтому объем впрыснутого плавно или резко отличается незначительно. Теоретически, при абсолютной плотности манжеты и герметичности клапанов насоса ,так вообще не должно быть разницы. Тот или иной объем топлива что под поршнем так или иначе впрыскивается. Но при замере наверное всё таки следует придерживаться упомянутого темпа . Регулируется ход поршня изменением длины штока УН.

Настойка холостого хода

• плоская отвертка;
• электронный тахометр.

1. Запускаем двигатель, прогреваем его до рабочей температуры, после чего глушим. Вдавливаем до упора «подсос», максимально открывая заслонку устройства запуска. Подключаем тахометр по тому же принципу.

2. Заводим мотор, включаем все осветительные приборы и вентилятор отопителя на полную мощность.

4. Если таким образом не удалось достичь необходимых оборотов, откручиваем винт качества, до максимального количества оборотов. Далее, вращаем винт количества, настраивая мотор на 900 об/мин. После этого винтом качества снижаем обороты до 800 об/мин.

Детально на видео

Регулировка карбюратора солекс

Сначала о том, зачем вообще регулировать карбюратор. Солекс завоевал репутацию самого надежного среди карбюраторов ВАЗ, так что его начали устанавливать на другие марки, в частности, на Оку. И, конечно, после такого тюнинга нужна регулировка подачи топлива.

Эта процедура необходима также после того, как была проведена чистка или ремонт, когда карбюратор демонтировали и разбирали.

Что именно регулируют в солексе:

• Наполнение поплавковой камеры;
• Обороты холостого хода.

Ниже, на видео, доходчиво объясняется как сделать простые регулировки солекса без приборов.

Уровень топлива в поплавковой камере важен для бесперебойной подачи во время движения. Недостаток или перелив чреваты сбоями в работе двигателя, повышением расхода бензина, работой двигателя на переобогащенной смеси. Для регулировки карбюратор не нужно демонтировать. Порядок действий:

1. Завести двигатель и прогреть его до рабочей температуры;
2. Заглушить мотор и отсоединить трос подачи топлива. Проследить, чтобы бензин при этом не перелился обратно в карбюратор, заранее позаботиться о емкости для него;
3. Открутить крепления крышки карбюратора, отсоединить трос подсоса, и только после этого снять крышку;
4. В каждой камере будет определенное количество бензина. Нужно измерить высоту пустого пространства камер, от поверхности жидкости до верха. Поскольку наполнение камер будет, скорей всего, разным, вычисляется среднее арифметическое — показатели сложить и поделить на два;
5. Нормальная цифра – 24-26 мм. Если бензина больше или меньше, регулируется поплавок (аккуратно отгибается в нужную сторону), после чего измерения нужно провести заново.

Холостой ход (ХХ) регулируется с помощью установки оборотов холостого хода и регулировки оптимальной подачи топлива на ХХ. Последовательность регулировки:

1. Запустить двигатель и прогреть его до рабочей температуры, заглушить;
2. Винт «качества смеси» (находится в нижней части корпуса) повернуть вправо до упора, а потом на 3-6 оборотов послабляем;
3. Запустить двигатель и убрать подсос;
4. Выставить обороты на холостом ходу с помощью «винта количества». Оптимальная частота оборотов 800-900 об/мин, но не более 1200 об/мин;
5. После этого «винт качества» закручиваем до того момента, пока двигатель не начнет работать с перебоями. Как только слышим перебои в работе, откручиваем винт на 1-1,5 оборота, до тех пор пока не слышим стабильные обороты мотора, без рывков.

Проверка и последующий ремонт ускорительного насоса карбюратора ДААЗ Озон

До начала проверки следует вручную накачать бензина в поплавочную камеру и снять крышку карбюратора.

Проверку нужно начинать с самого насоса. Нажав на рычаг привода дросселя, следим за струёй топлива из распылителя. В идеале она должна быть ровной и не задевать стенок и ось заслонки. Впрыск по времени должен длиться 1-2 секунды. Неполадки в работе:

• Струя слабая и кривая. Значит нужно чистить каналы, распылитель, жиклеры и клапана;
• Впрыск длится более двух секунд. Это указывает на засор перепускного клапана;
• Топливо попало на корпус. Требуется заменить диафрагму или закрепить крышку.

Проверяем распылители карбюратора ДААЗ Озон

Для проверки распылителя его нужно выкрутить из корпуса. После выкручивания следует нажать на рычаг заслонки. Если из отверстия польётся мощная струя, значит проблема в распылителе или клапане нагнетания. Носик распылителя легко прочистить проволокой, а клапан нужно промыть и продуть. В рабочем распылителе должен быть шарик, который издаёт бряцанье при тряске.

Подводящие каналы УН

Если при воздействии на рычаг дросселя из отверстия бензин не брызгает, возможно, забиты подводящие каналы ускорительного насоса. Для их прочистки нужно достать диафрагму и прочистить каналы подвода топлива проволокой. Их стоит промыть жидкостью для чистки карбюраторов и продуть.

Как проверить перепускной канал вместе с жиклером УН

При нажатии на рычаг дросселя, нужно следить за поступлением бензина в поплавковую камеру. Если струю не видно и даже не заметно бурления, значит канал нуждается в прочистке. Заодно нужно промыть и перепускной жиклер. Всё промывается аналогично другим каналам и продувается сжатым воздухом.

Признаки сбоев в топливной системе

О наличии возможных сбоев в работе системы питания автомобиля можно судить по характерным признакам поведения транспортного средства на дороге:

• Провал – в процессе нажатия педали «газ» автомобиль небольшой интервал времени (от 1 до 30 секунд) продолжает движение с набранной скоростью (или же с замедлением), и лишь спустя время начинает набирать скорость;
• Рывок – напоминает провал, однако он более кратковременный;
• Раскачивание – периодичные провалы;
• Подергивание – это несколько рывков, которые следуют друг за другом;
• Вялый разгон – это сниженная интенсивность увеличения скорости транспортного средства.

Кроме того, о наличии неисправностей системы питания двигателя вы можете судить по следующим признакам:

• Увеличенный расход топлива;
• Пуск двигателя не срабатывает;
• Понижены или повышены обороты холостого хода;
• Затруднение в процессе пуска горячего/холодного двигателя;
• Затруднительная работа двигателя автомобиля в режиме холодного хода.

Основную роль играет техническое состояние автомобильного двигателя.

Смещение фаз газового распределения, износ кулачков распределительного вала, неправильная регулировка зазоров тепла, пониженная или же неравномерная компрессия в цилиндрах, а также прогар клапанов существенно снижают мощность автомобиля, вызывают вибрацию и повышают расход топлива.

Также немаловажную роль играет карбюратор и его неисправности. Рассмотрим наиболее часто встречаемые неисправности карбюратора на примере Солекс. О том как правильно чистить, проверять и регулировать карбюратор, на примере ВАЗ 2109, описано в статье. И так.

Если цилиндро поршневая группа изношена, то картерные газы, пары масла и смолистые вещества могут попасть в область карбюратора, засорить фильтрующий элемент фильтра, а также осесть на жиклерах и иных элементах карбюратора, тем самым нарушая работу двигателя.

Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

Необходимые для регулировки привода инструменты

— Рожковый ключ на 8 мм. — Шлицевая отвертка (3мм). — Линейка или штангенциркуль. — Фонарик. — Помощник.

Подготовительные работы

— Снимаем корпус воздушного фильтра двигателя автомобиля.

Проверка работы привода дроссельной заслонки 1-й камеры карбюратора 2105, 2107 Озон

— Утапливаем до упора рукоятку привода воздушной заслонки («подсоса»), чтобы она полностью открылась.

— Помощник до отказа нажимает на педаль «газа» в салоне автомобиля. Она должна упереться в пол автомобиля. Дроссельная заслонка первой камеры, после этого действия, полностью открывается.

Убеждаемся в этом, заглянув в первую камеру карбюратора и подсветив себе фонариком.

— Помощник отпускает педаль «газа» — заслонка должна полностью закрыться, перекрыв сечение первой камеры карбюратора без каких-либо зазоров.

Опять убеждаемся в этом визуально, снова подсветив фонариком в первую камеру.

Если в результате проделанной работы выявлено, что заслонка первой камеры или не полностью открывается, или не полностью закрывается то необходимо провести регулировку привода.

— Замеряем расстояние между центрами наконечников первой тяги привода, отсоединив ее

Оно должно составлять 8 см. Если оно не соответствует этой цифре, то вращая наконечники тяги добиваемся требуемого. Предварительно необходимо рожковым ключом на 8 мм отвернуть контргайки перед этими самыми наконечниками. Наконечники тяги проще всего отсоединить поддев их шлицевой отверткой. После регулировки контргайки заворачиваем обратно.

Примечания и дополнения

Если карбюратор снят с двигателя автомобиля можно провести проверку положения дроссельных заслонок.

— Несколько раз, поворачивая рычаги, открываем и закрываем заслонки. Они должны открываться плавно, без заедания и закрываться четко. При этом должен быть слышен стук рычагов заслонок об их упоры.

— Смотрим на просвет в камеры карбюратора. Между кромками заслонок и стенками камер не должно быть зазоров. В зоне их прилегания не должно быть нагара и блестящего следа от ударения. Отрегулируйте необходимое положение заслонок винтами расположенными по краям карбюратора.

— Проверьте положение отверстий переходных систем первой и второй камер карбюратора. Они должны быть расположены выше кромки заслонки на 0,2 — 0,5 мм. Если это не так то топливо будет подтекать из них излишне обогащая смесь. Отрегулируйте положение заслонок винтами.

О работе привода дроссельной заслонки второй камеры карбюратора «Озон» смотрите на странице «Пневмопривод дроссельной заслонки второй камеры карбюратора Озон».

Источник

Регулировка карбюратора «Солекс»

Регулировать работу карбюраторной установки необходимо тогда, когда водитель начинает замечать разного рода дефекты в работе «Солекса». Например, повышенный расход топлива или затруднённый запуск на холодную…

Перед непосредственной регулировкой потребуется подготовить рабочее место и инструмент. Так, карбюратор должен быть очищенным от следов подтеканий и пыли, чтобы внешняя грязь не попала внутрь агрегата. К тому же лучше заранее позаботиться о ветоши: ведь при отключении любого шланга возможен выход бензина.

Далее потребуется подобрать инструменты. Как правило, отрегулировать «Солекс» на ВАЗ 2107 можно посредством:

• стандартного набора гаечных ключей;
• крестообразной и плоской отвёрток;
• линейки.

Информация, указанная в документе, должна быть использована при регулировке карбюратора

Как выполнить регулировку поплавковой камеры

Схема работы состоит из нескольких последовательных действий:

1. Запустить двигатель, подождать 3–4 минуты и отключить питание.
2. Открыть капот ВАЗ 2107.
3. Удалить кожух воздушного фильтра: он затрудняет доступ к карбюраторной установке.
4. С поверхности карбюратора снять питающий патрубок (плоской отвёрткой выкрутить крепление хомута и снять шланг).
5. Выкрутить винтовые соединения на крышке «Солекса», снять крышку и убрать её в сторону.
6. Школьной линейкой произвести замер длины от точки А до точки Б, где А — край поплавковой камеры, а Б — текущий уровень топлива. Оптимальное расстояние должно быть не меньше и не больше 25.5 мм. Если есть отличия, необходимо будет провести регулировку положения поплавка.
7. Кронштейн, на котором держится поплавок, потребуется подогнуть в ту или иную сторону — в зависимости от того, требуется ли уменьшить или увеличить расстояние от А до Б.
8. Ось самого поплавка установить так, чтобы он мог без задержек перемещаться по ней.
9. После повторного измерения убедиться в том, что расстояние от А до Б равняется точно 25.5 мм. Настройку работы поплавковой камеры на этом можно считать завершённой.

Видео: порядок работы

Как отрегулировать холостой ход автомобиля

После выставления необходимого уровня бензина в камере с поплавком можно переходить к настройкам системы холостого хода. Эта работа также проводится на автомобиле, то есть демонтировать карбюратор не нужно. Единственный нюанс — потребуется прогреть мотор до температуры 90 градусов Цельсия, после чего опять-таки снять кожух воздушного фильтра. Далее процедура выполняется по установленному плану:

1. До конца завернуть отвёрткой винт качества, после чего отвернуть винт на 3–4 оборота в противоположном направлении.
2. Снова запустить двигатель, сразу же включить освещение, печку и магнитолу — необходимо создать увеличенное потребление энергии.
3. На работающем моторе установить винтом количества оптимальное для ВАЗ 2107 число оборотов — оно не должно превышать значение в 800 об/мин.
4. Сразу же за этим винтом качества добиться максимального показателя холостого хода — до 900 об/мин (если регулировка проводится поздней осенью или зимой, то допускается увеличение этого показателя до 1000 об/мин).
5. Выкрутить винт качества в обратном положении: выкручивать медленно до тех пор, пока не почувствуются рывки в работе мотора. Именно в этот момент необходимо прекратить закручивание и сделать 1–1.5 оборота винтом назад.
6. На этом можно глушить мотор: корректировка работы системы ХХ карбюратора «Солекс» считается завершённой.

Все регулировочные работы проводятся посредством этих винтов

Процедура крайне необходима для стабильной, без перебоев, работы двигательного аппарата на малых скоростях езды или во время остановки. К тому же существенно снижается потребление горючего.

Видео: регулировка ХХ на ВАЗ 2107

Как снизить потребление топлива во всех режимах езды

Один из самых частых факторов, из-за чего автовладельцы берутся за регулировку работы карбюратора, является повышенное потребление бензина. Суть этой процедуры сводится к тому, чтобы установить на «Солекс» указанные производителем параметры оборотов мотора, в связи с чем обязательно будет уменьшено и потребление топлива:

1. Завести двигатель и заглушить его после достижения штатной рабочей температуры.
2. До конца закрутить качественный и количественный винты.
3. Далее каждый из них выкрутить на 3 оборота в обратном направлении (назад).
4. Свериться с данными из сервисной книжки ВАЗ 2107. Выставить именно то количество оборотов коленвала, какое указано в таблице. Регулировка проводится путём эксперимента и выкручивания/закручивания винтов качества и количества.

Устройство карбюратора

Карбюратор 4178-1107010-40 эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок.

Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, патрубки отбора управляющего разряжения в корпусе дроссельных заслонок для вакуумного корректора угла опережения зажигания и системы рециркуляции отработавших газов.

• главные дозирующие системы первой и второй камер;
• система холостого хода первой камеры с переходной системой;
• переходная система второй камеры;
• диафрагменный ускорительный насос;
• эконостат;
• пусковое устройство;
• система экономайзера принудительного холостого хода с электромагнитным клапаном в качестве исполнительного элемента.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru
