Возможные неисправности карбюратора мотоцикла

Проверка регулировки карбюратора Солекс

После выполнения всех настроек, которые были выше, следует проверить насос-ускоритель.

При заглушенном двигателе и снятом воздухоочистителе вручную резко нажимаем на открытие дроссельной заслонки. Должны появляться струйки бензина. Появляться они должны немедленно, без задержек. Иначе при разгоне автомобиль будет как бы впадать в кратковременную яму, а потом выстреливать.

Проверить нужно ещё и экономайзер, а точнее, его диафрагму на целостность. Делается это путем откручивания крышки экономайзера.

Определить неисправность диафрагмы экономайзера можно по следующим признакам:

  • при выключении зажигания двигатель какое-то время работает;
  • заметная неустойчивая работа двигателя;
  • повышенный расход топлива;
  • мотор не глохнет при затянутом винте качества смеси.

После проверки желательно карбюратор основательно прочистить и продуть сжатым воздухом. И вообще, карбюратор Солекс лучше чистить и продувать жиклеры сжатым воздухом. Это и эффективно и безопасно для жиклеров.

Совсем не трудное это дело, отрегулировать Солекс, пробуйте и наслаждайтесь!

Бывают ситуации, когда обороты холостого хода карбюраторного двигателя с карбюратором (2108, 21081, 21083 Солекс, 2105, 2107 Озон) не поддаются регулировке винтами «качества» и «количества» топливной смеси.

Рассмотрим причины и способы устранения этой неисправности, связанные напрямую с карбюратором в условиях, когда двигатель автомобиля прогрет до рабочей температуры (90 0 ), а другие системы, которые могут повлиять на регулировку, исправны.

— двигатель «троит», обороты холостого хода «плавают», то поднимаются, то опускаются

— обороты слишком низкие

— обороты слишком высокие

Во всех перечисленных ситуациях попытка нормализовать холостой ход винтами настройки заканчивается неудачей.

Причины неисправности

Частично засорен топливный жиклер системы холостого хода

Он установлен в электромагнитном клапане или заменяющей его заглушке. Необходимо извлечь его прочистить и продуть сжатым воздухом. Характерно для первых двух признаков.

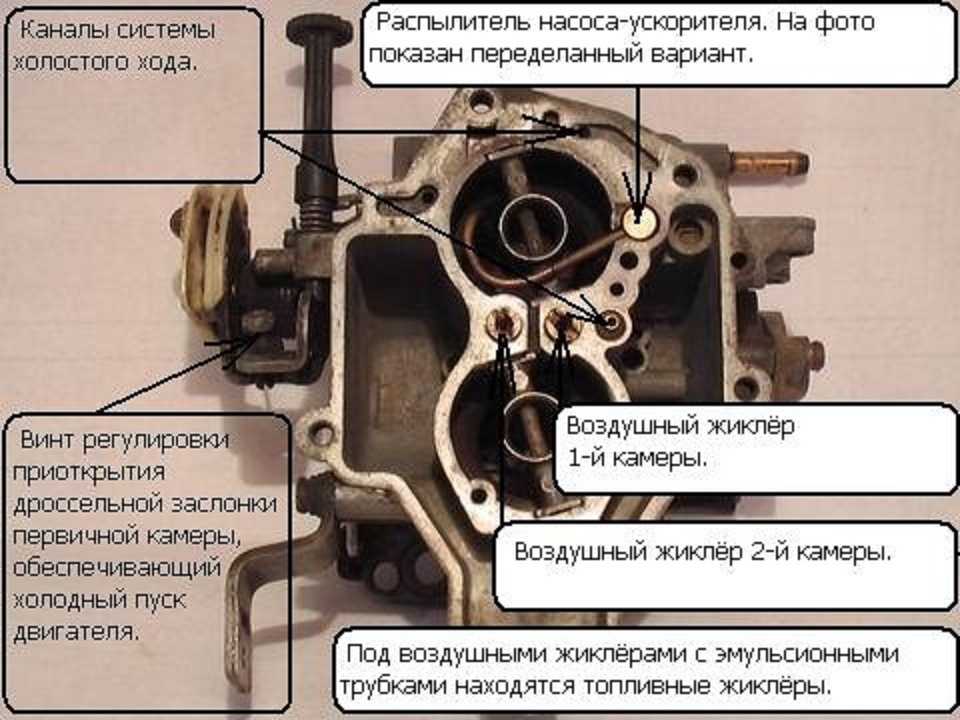

устройство электромагнитного клапана карбюратора

Не до конца завернут электромагнитный клапан карбюратора или держатель топливного жиклера холостого хода


электромагнитные клапаны карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

В систему поступает лишнее топливо и обороты могут быть выше нормы.

Доверните электромагнитный клапан

Делать это следует осторожно, чтобы не повредить вставленный в него жиклер или, что еще хуже его посадочное гнездо. При определении правильности затяжки следует руководствоваться тем, что при снятии с вывода клапана наконечника провода двигатель должен заглохнуть

Вторая камера карбюратора: назначение и принцип работы

Карбюраторы используются в конструкции автомобилей уже многие десятилетия. Зачастую в устройство карбюраторных агрегатов внедрялись однокамерные топливораспределительные узлы, которые позволяли обеспечить мотор транспорта стабильным и бесперебойным питанием. С течением времени подобный принцип работы, однозначно, устарел, а автомобильные инженеры стали думать о том, как спасти карбюраторы в современной сфере машиностроения. Одним из успешных решений стало внедрение двухкамерных карбюраторов.

В общем виде, структура таких узлов особых отличий от однокамерных не имеет: всё та же поплавковая камера, диффузоры, топливные каналы, жиклёры и так далее. Однако вместо одной топливно-смесительной камеры используются две или более, в зависимости от показателя «камерности» детали. Подобный подход к работе, конечно, обозначил значительное усложнение в строении карбюраторов и их настройки, но преимуществ у узлов данного типа явно будет больше.

Если рассматривать принцип работы данных топливнораспределительных деталей, то он основывается на формировании топливной смеси в двух камерах в карбюраторе, что позволяет:

  • подключить одну из камер для режима работы на высоких оборотах (в этом случае более сильно откроется вторая дроссельная заслонка или подключатся к работе дополнительные жиклёры);
  • более равномерно и стабильно распределять передачу топлива между цилиндрами (в стандарте всегда работает первая камера, а вторая подключается в конкретных ситуациях);
  • формировать наиболее оптимизированную рабочую смесь под работу в разных режимах.

В итоге, наличие второй камеры помогает организовать более экономичную работу мотора при его достаточно солидной мощности. Помимо этого, современная организация таких узлов нередко имеет экономайзер на, так называемом, принудительном холостом ходу, что также увеличивает экономию бензина во время работы двигателя.

На сегодняшний день наиболее популярные образцы рассматриваемых деталей – это карбюратор Озон, аналогичные узлы от ДААЗ, Солекс и серии отечественных запчастей «К». Узнать то, какой именно топливораспределительный механизм стоит на вашем транспорте, можно посредством его детального изучения со всех сторон, как минимум, должна иметься некоторая маркировка.

Микротрещина

Тоже вполне знакомая ситуация. Микротрещина не заметна сама по себе и может сильно потрепать нервы водителю. Он думает, что утечек нет, но бензин уходит. Как правило, это можно проверить следующим образом.

  1. Заглушить мотор, убедиться в том, что поплавковая камера полная. Для этого вовсе не обязательно снимать верхнюю часть карбюратора. Достаточно накачать вручную насосом (будет слышно).
  2. Дождаться, пока ДВС остынет. Вновь попытаться накачать камеру карба до полной, оставить как есть до утра (на 12 часов).
  3. Проверить, сколько ещё можно накачать горючего.

Статья в тему: Как самостоятельно поменять подшипник задней ступицы?

Трещина на карбюраторе

Этим способом легко проверить не только наличие микротрещины, но и интенсивность испарения бензина от высокой температуры. Часто топливо бывает некачественным или карбюратор по каким-либо причинам быстро и сильно перегревается.

Теперь о том, какие выводы можно сделать, если топливо испаряется на холодный мотор. В этом случае рекомендуется демонтировать карбюратор, поставить его на чистый лист белой бумаги. Поплавковая камера должна быть полной. После этого надо периодически поднимать устройство и смотреть, в каком месте намокает (т. е., имеется трещина). Желательно карбюратор не переворачивать, чтобы каналы и полости оставались полными.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса. Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран

Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор

Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Проверка работоспособности насоса

Для проверки понадобится выполнить несколько предварительных действий:

  1. Подкачать топливо в карбюратор.
  2. Снять корпус воздушного фильтра.
  3. Снять крышку карбюратора, чтобы было видно работу механизмов внутри.

После этого проводим довольно простой тест:

  1. Поворачиваем рычаг дроссельной заслонки. Одновременно с этим должен включиться механизм насоса. Внимательно смотрим на систему сверху.
  2. Из распылителя насоса должны появиться прямые струйки бензина, которые потом попадают во впускной колодец без проблем. Струйки должны быть беспрерывными, ровными и сильными в течение нескольких секунд.

Это нормальный вариант работы механизма. При неисправностях ускорительного насоса вы можете наблюдать следующие дефекты:

Слабые косые струи топлива, которые даже не доходят до впускного колодца. Возможен засор каналов, тогда необходимо прочистить жиклеры.
Если бензин идет в стенки смесительных камер, нужно проверить направление распылителей и откорректировать его. Тут помогут плоскогубцы, которыми придется слегка подогнуть распылители

Следует выполнять эту работу осторожно, иначе можно сломать детали.

Регулировка карбюратора «Солекс»

Регулировать работу карбюраторной установки необходимо тогда, когда водитель начинает замечать разного рода дефекты в работе «Солекса». Например, повышенный расход топлива или затруднённый запуск на холодную…

Перед непосредственной регулировкой потребуется подготовить рабочее место и инструмент. Так, карбюратор должен быть очищенным от следов подтеканий и пыли, чтобы внешняя грязь не попала внутрь агрегата. К тому же лучше заранее позаботиться о ветоши: ведь при отключении любого шланга возможен выход бензина.

Далее потребуется подобрать инструменты. Как правило, отрегулировать «Солекс» на ВАЗ 2107 можно посредством:

  • стандартного набора гаечных ключей;
  • крестообразной и плоской отвёрток;
  • линейки.

Информация, указанная в документе, должна быть использована при регулировке карбюратора

Как выполнить регулировку поплавковой камеры

Схема работы состоит из нескольких последовательных действий:

  1. Запустить двигатель, подождать 3–4 минуты и отключить питание.
  2. Открыть капот ВАЗ 2107.
  3. Удалить кожух воздушного фильтра: он затрудняет доступ к карбюраторной установке.
  4. С поверхности карбюратора снять питающий патрубок (плоской отвёрткой выкрутить крепление хомута и снять шланг).
  5. Выкрутить винтовые соединения на крышке «Солекса», снять крышку и убрать её в сторону.
  6. Школьной линейкой произвести замер длины от точки А до точки Б, где А — край поплавковой камеры, а Б — текущий уровень топлива. Оптимальное расстояние должно быть не меньше и не больше 25.5 мм. Если есть отличия, необходимо будет провести регулировку положения поплавка.
  7. Кронштейн, на котором держится поплавок, потребуется подогнуть в ту или иную сторону — в зависимости от того, требуется ли уменьшить или увеличить расстояние от А до Б.
  8. Ось самого поплавка установить так, чтобы он мог без задержек перемещаться по ней.
  9. После повторного измерения убедиться в том, что расстояние от А до Б равняется точно 25.5 мм. Настройку работы поплавковой камеры на этом можно считать завершённой.

Видео: порядок работы

Как отрегулировать холостой ход автомобиля

После выставления необходимого уровня бензина в камере с поплавком можно переходить к настройкам системы холостого хода. Эта работа также проводится на автомобиле, то есть демонтировать карбюратор не нужно. Единственный нюанс — потребуется прогреть мотор до температуры 90 градусов Цельсия, после чего опять-таки снять кожух воздушного фильтра. Далее процедура выполняется по установленному плану:

  1. До конца завернуть отвёрткой винт качества, после чего отвернуть винт на 3–4 оборота в противоположном направлении.
  2. Снова запустить двигатель, сразу же включить освещение, печку и магнитолу — необходимо создать увеличенное потребление энергии.
  3. На работающем моторе установить винтом количества оптимальное для ВАЗ 2107 число оборотов — оно не должно превышать значение в 800 об/мин.
  4. Сразу же за этим винтом качества добиться максимального показателя холостого хода — до 900 об/мин (если регулировка проводится поздней осенью или зимой, то допускается увеличение этого показателя до 1000 об/мин).
  5. Выкрутить винт качества в обратном положении: выкручивать медленно до тех пор, пока не почувствуются рывки в работе мотора. Именно в этот момент необходимо прекратить закручивание и сделать 1–1.5 оборота винтом назад.
  6. На этом можно глушить мотор: корректировка работы системы ХХ карбюратора «Солекс» считается завершённой.

Все регулировочные работы проводятся посредством этих винтов

Процедура крайне необходима для стабильной, без перебоев, работы двигательного аппарата на малых скоростях езды или во время остановки. К тому же существенно снижается потребление горючего.

Видео: регулировка ХХ на ВАЗ 2107

Как снизить потребление топлива во всех режимах езды

Один из самых частых факторов, из-за чего автовладельцы берутся за регулировку работы карбюратора, является повышенное потребление бензина. Суть этой процедуры сводится к тому, чтобы установить на «Солекс» указанные производителем параметры оборотов мотора, в связи с чем обязательно будет уменьшено и потребление топлива:

  1. Завести двигатель и заглушить его после достижения штатной рабочей температуры.
  2. До конца закрутить качественный и количественный винты.
  3. Далее каждый из них выкрутить на 3 оборота в обратном направлении (назад).
  4. Свериться с данными из сервисной книжки ВАЗ 2107. Выставить именно то количество оборотов коленвала, какое указано в таблице. Регулировка проводится путём эксперимента и выкручивания/закручивания винтов качества и количества.

«Провал» при нажатии на педаль «газа»: 13 комментариев

Лучше использовать как есть, если на вашем автомобиле она установлена штатно.

Как лучше использовать обратку, как есть или врезать тройничек перед бензонасосом ?

Заметил что такая ерунда часто бывает из за забитой или заглушенной обратки , бензонасос продавливает иглу игольчатого клапана и образуется небольшой , но перелив . В основном это на почти изношенном клапане или из новых ремкомплектов произведённых в подвале непонятно где и непонятно кем :(( . На холостых оборотах его нет , нет перетекания и при заглушенном двигателе , избыточное давление создаётся бензонасосом при начале подъёма оборотов двигателя , при дальнейшем подъёме уровень стабилизируется из за большего расхода .

Всё рассказанно грамотно. Причины и действия.

Если подразумевается. что новый карбюратор соответствует двигателю и полностью настроен и правильно подключен то скорее всего проблема в топливоподаче (засорение в топливной магистрали, неисправен бензонасос) или в системе зажигания (угол опережения, свечи, «где-то пробивает на массу»). А еще «подсос» воздуха под карбюратор.

А если провал на новом карбюраторе, что делать подскажите

Карбюратор солекс 21083 не перестает удивлять владельцев и по сей день. Для него характерно большое количество неисправностей, которые можно устранить в гаражных условиях. Одной из такой проблем является провал в карбюраторе солекс 21083 при нажатии на газ. Рассмотрим эту проблему подробнее и опишем способы, как ее устранить.

ЭМР или экономайзер

Последний пункт рассматривается довольно часто. Ну как тут не удивляться. Ставишь машину на ночь или день, в общем, на 10-12 часов. В магистрали и баке топливо есть. Фильтр установлен до насоса, выше, он тоже полный. Всё навесное оборудование новое, нет утечек никаких, хомуты свежие и хорошо затянуты. Каждый раз перед запуском двигателя приходится снова качать бензин рукой, так как он испаряется из поплавковой камеры по непонятным причинам.


Принцип работы экономайзера

Автомобилисты слышали про экономайзер мощностных режимов. Он ставится на различные карбюраторы, в том числе и на Солекс. Предназначен для дополнительного обогащения ТВС, поступающей в карб на пиковых режимах работы двигателя. Благодаря ЭМР удаётся увеличить мощность и приёмистость силовой установки при нажатии на педаль акселератора.

Всё это хорошо. Только многие владельцы карбюраторных автомобилей забывают, что на ЭМР есть диафрагма, которая может пропускать бензин со временем. Вот и причина неисправности найдена без каких-либо проблем. Надо просто разобрать устройство и посмотреть, цела ли мембрана. Если она порвана и пропускает, то карбюратор будет периодически высушиваться, как ни старайся.

Возможные поломки второй камеры и их диагностика

Неисправности второй камеры карбюратора Солекс или узла иного производителя – дело нередкое. Для нейтрализации таковых, необходимо выявить точную причину поломки, что значит чётко ответить на вопрос – «Почему не работает вторая камера карбюратора или делает это совсем некорректно?» На самом деле ответов на него может быть немало, ведь устройство любого карбюратора не очень-то и простое

В любом случае, все поломки «лечению» поддаются, поэтому давайте обратим внимание на способы их диагностики

Ознакомиться со всевозможными неисправностями можно в следующем перечне таковых:

  • Камеру карбюратора заливает. Пожалуй, наиболее частая причина неисправности данной части узла. Проявляться она может как самостоятельная поломка, так и частью полноценной проблемы, когда карбюратор начинает нещадно «лить» топливо и богатить смесь. Льёт узел бензин зачастую по вине загрязнённости топливных каналов, что выражается в появлении типовых симптомов обогащения смеси: чёрный дым из выхлопной трубы, провалы, отсутствие тяги, топливо в воздушном фильтре и так далее;
  • Зазор второй камеры карбюратора выставлен неверно. Тут все предельно просто – заслонка второй камеры нарушает своё нормальное положение, и открываться, как прежде не могла, вследствие чего появляется проблема, описанная выше (узел переливает бензин или откровенно заливает им цилиндры);
  • Заслонка вовсе не удосуживается открыться. При таком стечении обстоятельств, как правило, во второй камере происходит перелив топлива и начинается та же симптоматика чересчур обогащённой смеси. В этом случае первоочередно проверяем исправность функционирования всех приводов дроссельной заслонки, если они в норме, значить вторая камера не отрывается по иным причинам;
  • Во вторую камеру карбюратора не поступает должного количества топлива. Симптоматика в такой ситуации будет той, что проявляется при бедной смеси. Особенно часто страдает мотор, который сильно перегревается при работе на средних-высоких скоростях. Именно тогда, когда в работу должна вступать вторая камера узла. Причиной такой проблемы может стать либо засорение каналов карбюратора, либо его неправильная настройка;
  • Конкретные составные части детали, необходимые для стабильной работы второй камеры, вышли из строя (экономайзер принудительного ХХ, диффузор, жиклёры и т.д.). Если случилась что-то подобное, то работа карбюратора становится крайне скомканной, нестабильной и, в целом, непонятной с проявлением то симптомов обогащения смеси сверхнормы, то обеднения. Для организации ремонта при таких обстоятельствах придётся проводить комплексную диагностику узла.

Как видите, причин поломки второй камеры карбюратора немало. Диагностировать их, конечно, не всегда просто, но если уж точный «виновник» проблемы будет найден, то ремонт особых сложностей не составит.
