Особенности зажигания гбо

Инструкции по установке УОЗ на разных двигателях

Момент зажигания можно выставить на различных типах двигателя, будь то карбюраторные либо инжекторные.

Это интересно: Уникальный 900-сильный гиперкар из Италии покажут в Шанхае

Как выставить при наличии трамблёра

Так как в нашей стране большое количество владельцев ВАЗ 2108 – 2109, где используются карбюраторные двигатели с трамблёром, стоит начать с них. Из рабочего инструмента нам понадобится:

  • стробоскоп;
  • тахометр (автотестер или мультиметр в режиме тахометра);
  • накидной и рожковый ключи.

Проводить регулировку нужно на разогретом двигателе до температуры 85-90 градусов. Далее устанавливаем минимальные обороты на 800 об/мин.

  1. С регулятора угла опережения зажигания снимаем трубку, что подходит с карбюратора.

    Снимаем трубку, которая подходит к регулятору УОЗ

  2. Приложив палец к отверстию, проверяем разрежение, при необходимости уменьшаем обороты двигателя.
  3. Глушим двигатель.
  4. Закрываем отверстие на силиконовой трубке болтом подходящего диаметра.
  5. Отжимаем три гайки на корпусе трамблёра с помощью ключа.

    Отжимаем гайки на трамблёре, чтобы можно было его вращать.

  6. На картере КПП есть специальная шкала с метками. Если она закрыта резиновой пробкой, снимаем её.

    Регулировка будет проискодить по шкале с метками, которая показывает угол опережения зажигания

  7. С помощью отвёртки устанавливаем маховик на 0 градусов (когда длинная риска находится напротив треугольного выреза на шкале).
  8. Подключаем стробоскоп, как показано на схеме.

    Подключаем стробоскоп согласно схеме

Как установить момент зажигания на карбюраторном двигателе

Процесс регулировки следующий:

  1. Запускаем мотор и контролируем обороты с помощью тахометра.
  2. Направляем луч стробоскопа на шкалу с метками.
  3. Устанавливаем необходимый угол для используемой марки бензина.

Для бензина А-92 угол опережения составляет +- 1 градус. Для А-95 +-4 градуса. Каждое деление на шкале обозначает 1 градус.

  1. Устанавливаем положение трамблёра на нужный градус, просто вращая его по часовой или против часовой стрелки.
  2. После окончания регулировки глушим двигатель и закрепляем трамблёр, зажимая гайки.

Как сделать регулировку правильно (видео)

Как отрегулировать на инжекторе

Большинство современных моделей оснащены инжекторными системами, которые контролируются бортовым компьютером. В этом случае для регулировки понадобится ноутбук со специальной программой. Определить нарушение УОЗ можно с помощью загоревшейся сигнальной лампочки на панели приборов.

Это интересно: О переключении передач без сцепления

Сам процесс регулировки проходит так же, как и в бензиновом двигателе. Основное отличие в отсутствие свечей зажигания. Алгоритм таков:

  1. Снятие декомпрессионныого механизма.
  2. Демонтаж мотосчётчика и корпуса горловины.
  3. Проверка уровня подачи масла переводом рычага в крайнее положение.

Работа с дизелем

С дизельными двигателями всё обстоит примерно так же. Стоит лишь сказать, что понятие «угол опережения зажигания на дизеле» не совсем корректно в терминологическом плане. На дизеле с инжектором можно отрегулировать момент впрыска топлива. Работа же неинжекторных дизельных двигателей связана с нормальным функционированием ТНВД (топливный насос высокого давления).

Процесс регулировки угла опережения зажигания не такой сложный, как может показаться на первый взгляд. Главное – знать, какой градус нужно установить для используемого топлива. Сама регулировка занимает немного времени, достаточно лишь делать работу по инструкции и в правильном порядке.

Первое, второе и третье поколение ГБО

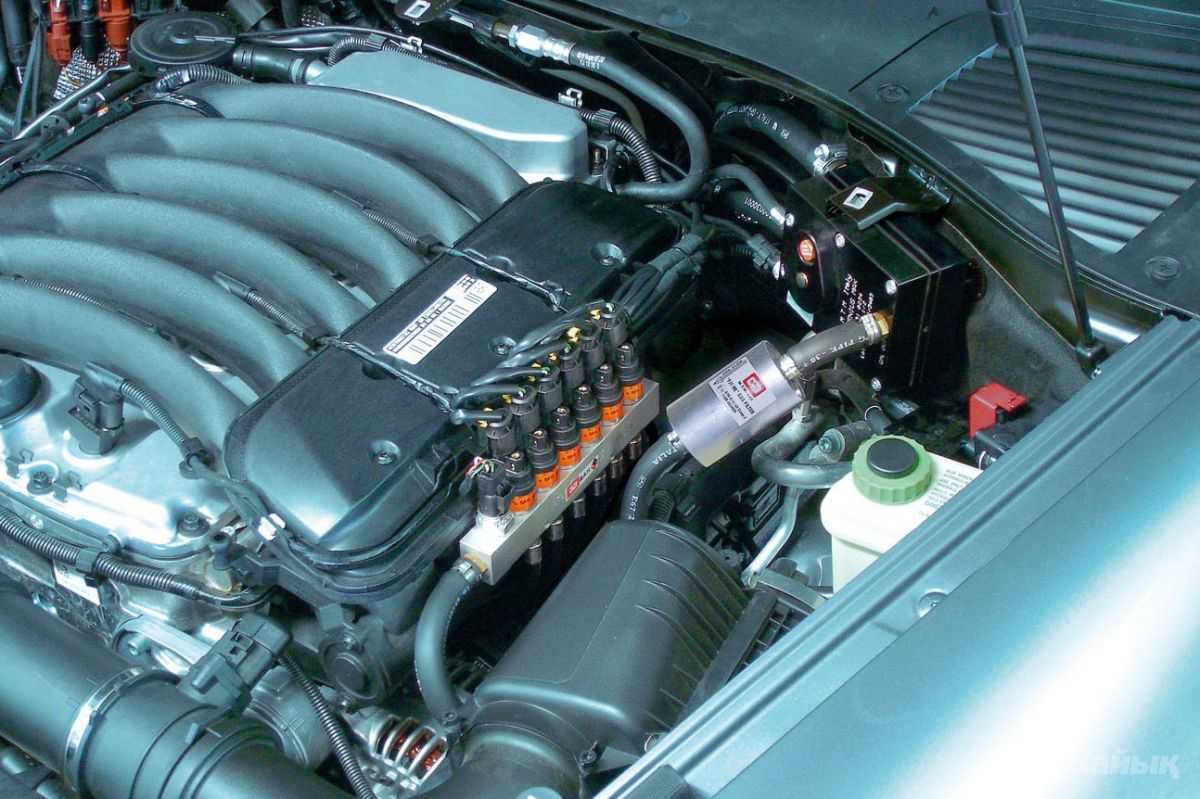

Внешний вид ГБО

ГБО – это постоянно модернизирующая система. Каждое новое поколение отличается от предыдущего своими техническими особенностями. Данное оборудование выпускается от российского, итальянского, польского производителя.

ГБО 1 поколения изначально встречалось на инжекторных, а также карбюраторных автомобилях без катализатора. На данный момент данное оборудование не соответствует требованиям безопасности, которые предъявляются к современным транспортным средствам.

ГБО 2 – это карбюраторная газовая система, дополненным металлическим впускным коллектором. Монтаж данной установки отличается простотой, при этом не требуется сложной программной настройки. На ГБО II поколения может встречаться электронный дозатор топлива. Среди его недостатков следует отметить недостаточно точная дозировка масла. Таким образом, преимущество настройки ГБО 2 поколения – простая диагностика, надежность конструкции, простота ремонта.

ГБО 3 поколения оснащен встроенным ЭБУ, благодаря которому обеспечивается нужная газовоздушная подача. Однако при этом отмечается небольшая скорость реакции, когда происходит изменение режима езды.

Раннее или позднее зажигание что это такое

В среде автолюбителей, те, которые сами ремонтируют свои машины, используются такие выражения, как раннее или позднее зажигание, что они означают и как исправить ситуацию? В каждом бензиновом ДВС имеется целая система, выполняющая синхронизированный поджиг топливной смеси в цилиндрах. Особенность ее работы состоит в том, что нужно подать импульс заданной длительности в узкий промежуток времени, чтобы бензин в сочетании с воздухом правильно и полноценно возгорелся. Эту величину также называют углом зажигания. Изменить его можно очень просто в моторах с карбюратором. Достаточно крутить трамблер в ту или иную сторону, но делать это нужно максимально медленно, так как очень легко сбить действующую настройку.

Нужно добиться такого положения, при котором искра будет проскакивать между контактами строго перед верхней мертвой точкой. Именно тогда поджиг происходит нормально, и мотор функционирует в заданном режиме.

Поздний угол – это вид нарушения в работе системы, при котором воспламенение топливной смеси происходит позднее заданного временного интервала. При этом поршень находится в близком положении или непосредственно в верхней мертвой точке. Это недопустимый режим, так как смесь не сгорает полностью. Часть недогоревшего топлива отправляется в выпускной коллектор с вытекающими последствиями.

Ранний угол зажигания – Топливо возгорается раньше положенного времени, когда положение поршня далеко до ВМТ. При такой работе мотор буквально поглощает бензин литрами, а мощности выделяет намного меньше. Плюс ко всему, возникает противодействующая сила на поршень, который движется вверх.

Признаки раннего зажигания

Наиболее часто встречающейся поломкой или дефектом в работе ДВС бензинового типа является именно раннее зажигание. Ввиду своей природы происхождения оно встречается часто, поэтому актуально всем автовладельцам знать о признаках такого состояния. Симптомы раннего зажигания проявляются следующим образом:

  • на электродах свеч зажигания образуется плотный черный нагар;
  • из глушителя доносятся выстрелы;
  • неустойчивая работа в режиме холостого хода;
  • плохая динамика при движении;
  • в выхлопе образуется много копоти черного цвета;
  • проблема с запуском мотора;
  • слышен стук пальцев;
  • отмечается увеличения расхода топлива.

Признаки позднего зажигания

Если генерация искры происходит позже заданного времени, то в автомобиле наблюдаются следующие признаки позднего зажигания:

  • двигатель запускается не с первого раза;
  • сильно нарушение и нестабильность в его работе, троит;
  • в впускном тракте и системе подготовки смеси происходят выстрелы;
  • мотор вяло реагирует на педаль газа;
  • ощущается сильный и быстрый перегрев ДВС;
  • на электродах свечи появляется налет белого и серого цветов;
  • нет детонации при резком нажатии на педаль газа;
  • отмечается также увеличения потребления топлива.

Какое зажигание лучше раннее или позднее

Важно, чтобы мотор работал правильно, а это указывает на корректные настройки угла зажигания топливной смеси. Но если по какой-то причине настройка сбилась, то какое состояние менее вредит авто? Нельзя допускать работу мотора в таких режимах, потому что увеличивается износ деталей, не говоря у уже о росте затрата на топливо в обеих ситуациях

Поэтому если выбирать, какая лучше, то ответ будет никакая. Обе вредны и для машины и для вашего кошелька, но если углубиться в особенности работы, то отличия во вреде есть.

Позднее зажигание, в отличие от раннего опаснее тем, что недогоревшее топливо открытым пламенем перемещается в выпускной коллектор. Это вызывает его чрезмерный нагрев и ранний выход из строя. Также появляется риск возникновения детонаций прямо в коллекторе, что опасно для катализатора и прочих деталей выхлопа. Нужно следить за этой настройкой и своевременно регулировать.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

При настройке зажигания по искре следует совместить метки на шкиве коленвала и ГРМ, а метка на бегунке должна указать на провод первого цилиндра. Затем ослабляется гайка корпуса распределителя, после чего из крышки трамблера следует вынуть центральный высоковольтный провод.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Следует помнить, что даже незначительные отклонения при выставлении угла впрыска топлива могут привести к серьезной поломке дизельного двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

FakeHeader

Comments 77

а что есть еще те кто выставляют зажигание по стробоскопу?

можно более колхозным методом, но от этого не менее правильным.

Принцип: выставляем максимально ранним, но так чтоб когда начинаешь движение на бензине (относительно резко) при этом не было детонации — всё это вся настройка.

зажигание если крутим в сторону «раньше» на холостом ходу — обороты двигателя растут.

чем позже зажиагание тем хуже тяга двигателя и хуже запуск двигателя, чем раньше зажигание тем лучше старт и мощность двигателя, но возможна детонация.

а что есть еще те кто выставляют зажигание по стробоскопу?

можно более колхозным методом, но от этого не менее правильным.

Принцип: выставляем максимально ранним, но так чтоб когда начинаешь движение на бензине (относительно резко) при этом не было детонации — всё это вся настройка.

зажигание если крутим в сторону «раньше» на холостом ходу — обороты двигателя растут.

чем позже зажиагание тем хуже тяга двигателя и хуже запуск двигателя, чем раньше зажигание тем лучше старт и мощность двигателя, но возможна детонация.

Тоесть обороты какие выставить на газу примерно

добавлю еще: угол зажигания для газа и бенза одинаковый. специально под газ настраивать ненужно. в целях безопасности на газу не крутить двигатель более 4000 об и всё будет ок. Кратковременно можно крутить и на газу больше 4000.

Я так понимаю после перебора движка изменилось давление и от этого сбился редуктор и мне нужно всего навсего выставить как было и ехать на регулировку редуктора

добавлю еще: угол зажигания для газа и бенза одинаковый. специально под газ настраивать ненужно. в целях безопасности на газу не крутить двигатель более 4000 об и всё будет ок. Кратковременно можно крутить и на газу больше 4000.

газ-бензин углы никогда небыли одинаковымми.

а что есть еще те кто выставляют зажигание по стробоскопу?

можно более колхозным методом, но от этого не менее правильным.

Принцип: выставляем максимально ранним, но так чтоб когда начинаешь движение на бензине (относительно резко) при этом не было детонации — всё это вся настройка.

зажигание если крутим в сторону «раньше» на холостом ходу — обороты двигателя растут.

чем позже зажиагание тем хуже тяга двигателя и хуже запуск двигателя, чем раньше зажигание тем лучше старт и мощность двигателя, но возможна детонация.

Я то так сделал у меня сейчас обороты на бензине 1000-1100 а на газу 850 что не так не пойму

Я себе сделал так:ГБО 2 карб. трамплер вакуумный.Прикупил электронный октан-корректор Импульс, трамблер, зажигание, выставили под газ, +12° от вмт, а корректор из кабины резистором, затормаживает искру до +6° при работе на бензине. (С градусами могу ошибиться, давно было).

Воспламенение газовой смеси в двигателе внутреннего сгорания заметно отличается от аналогичного явления при использовании бензинового или дизельного топлива. Разница имеется по одной простой причине – газ имеет заметно большее октановое число. При установке ГБО на автомобиль оставлять зажигание без изменений неправильно, как минимум, потому, что эффекта от использования установленного оборудования будет немного. Один из наиболее удачных вариантов настройки зажигания под газ – установка вариатора угла опережения. Более подробно именно о таком роде тюнинга поговорим в сегодняшней статье.

принцип работы, преимущества и недостатки

Вариатор – это бесступенчатая коробка передач, используемая в скутерах, мопедах, сноубайках и гидроциклах. Она обеспечивает плавную смену скорости вращения ведущего и ведомого дисков. В середине XX века устройства перекочевали в автомобиль, однако активное развитие технологии началось совсем недавно.

Именно поэтому мнения владельцев разнятся: одни его нахваливают, а другие – ругают. Чтобы попасть в первую лигу, нужно узнать все о вариаторе, и мы с этим охотно поможем.

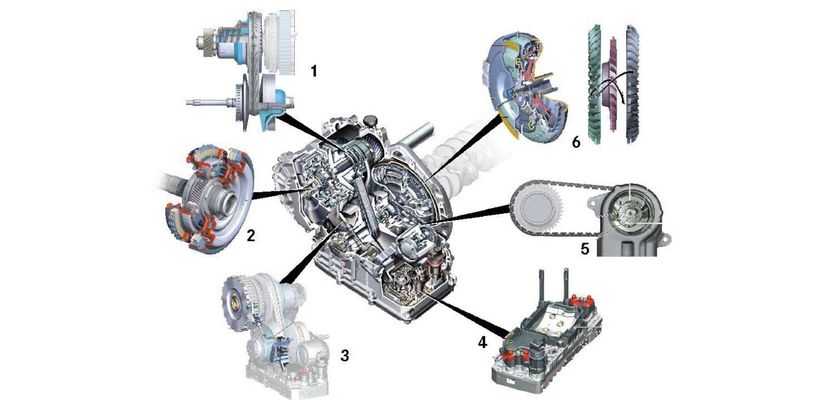

Принцип работы вариатора

Отлично от автоматических коробок передач, в вариаторе не используются зубчатые шестерни. Иными словами, здесь нет ограниченного количества передач. Благодаря продуманной системе шкивов (колес, предающих движение ремню) количество скоростей плавно стремится к бесконечности.

Между ведущим и ведомым валами происходит изменение толщины, при этом дискретных шагов не совершается. Во время небольшого смещения одного из валов назад происходит увеличение радиуса изгиба вокруг конуса задающего ремня. А это значит, что если ведущий ремень сделает, например, 2 оборота, то ведомый вал раскрутится на все 10.

При смещении обоих валов вперед будет обратный эффект: 10 оборотов ведущего вала и 2 оборота ведомого. Это позволит тронуться с места, потянуть за собой груз или забраться в крутую горку.

В основе бесступенчатой коробки передач лежат три компонента:

  • Резиновый ремень или цепь высочайшей прочности;
  • Ведущий вал и 2 конусообразных шкива;
  • Ведомый вал и 2 конусообразных шкива.

Работа устройства обеспечивается работой бортового компьютера. Благодаря электронике, положение шкивов изменяется. В современном мире микропроцессоры и датчики выступают дополнительным компонентом в этой технологии.

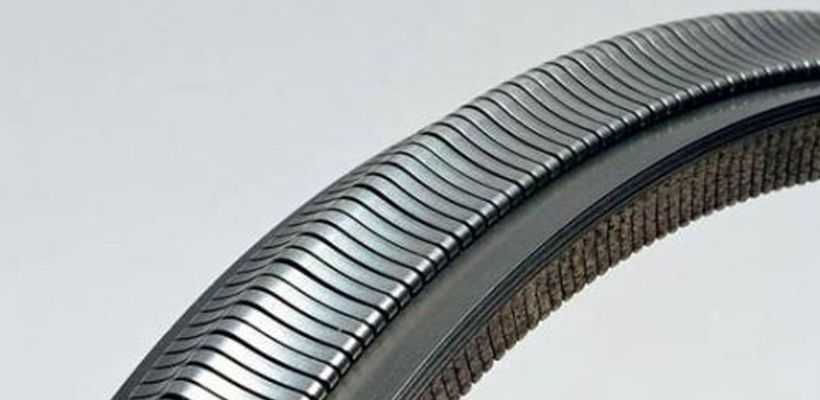

Металлические клиновидные ремни

Для повышения надежности и эффективности вариаторов, происходит разработка новых материалов. Так, на смену цепям и ремням пришли клиновидные ремни. Они выполняются из стали. Количество тонких металлических полос варьируется от 9 до 15.

Высокопрочный состав изделий повышает долговечность конструкции. Такие ремни не скользят, справляются с высоким крутящим моментом и работают значительно тише, нежели их резиновые предшественники.

Принцип работы тороидального вариатора

Современная разработка – тороидальные вариаторы. Внешне устройство отличается от оригинала, но оно надежнее, а результат – тот же.

Так, вместо шкивов и ремней используются специальные диски и ролики:

  1. Эквивалентно задающему шкиву, один из дисков присоединен к двигателю.
  2. Второй, подобно ведомому шкиву, соединен с приводным валом.
  3. Между дисками (вместо ремня) расположены колесики. Они изменяют передаточное число, которое передается с диска на диск.

Принцип работы заключается в том, что колесики вращаются по обеим осям. Вращение происходит вокруг горизонтальной оси, а наклон – вокруг вертикальной.

Преимущества и недостатки вариаторов

У вариаторов существует ряд заметных преимуществ:

  • Переключение происходит без рывков, максимально плавно, за счет постоянного и бесступенчатого ускорения.
  • Высокая экономия топливных ресурсов достигается путем удержания автомобиля в оптимальном диапазоне мощности на любой скорости.
  • Отсутствие вынужденных замедлений (например, при подъеме в горку) доступно благодаря лучшей реакции системы на изменение внешних условий.
  • Высокие динамические показатели (сравнительно с АКПП): потери мощностей в вариаторе заметно ниже, чем в автомате.
  • Снижение количества выбросов из-за лучшей работы оборотов двигателя.
  • Вариаторы легче АКПП, так как конструкция удивительно проста: в ней используется меньшее количество элементов.

Но есть и недостатки:

  • Ремни CVT (не цепные) быстро изнашиваются: срок эксплуатации до 60 тыс км.
  • Нецелесообразно использовать вариаторы, если автомобиль подвержен постоянным и сильным нагрузкам (например, на внедорожниках).
  • Низкий срок службы всей конструкции;
  • Часто сервисные центры отказывают в ремонте (из-за пунктов выше), так как заменить вариатор намного проще, но потребителю это обойдется дорого: около 30-40% стоимости автомобиля.
  • Между переключениями передач происходит 1-2 секунды, не всех водителей это устраивает.

https://youtube.com/watch?v=5xevuYw_Rh5

Оказывается, что АКПП намного надежнее, чем вариаторы. Однако скорость распространения этих устройств, а также заинтересованность автолюбителей в их использовании, заставляет инженеров усиленно искать новые решения, а значит, довольно скоро весь мир перейдет на эту технологию.

Нужен ли вариатор для ГБО 4 поколения Ответы квалифицированных установщиков

ГБО устанавливают для того чтобы экономить, а не чтобы тратиться! Точнее, чтобы экономить на заправке и не тратиться лишний раз на ремонт. Вот поэтому вариатор для газобаллонного оборудования любого поколения нужен обязательно! В чем назначение вариатора угла опережения зажигания (сокращенно УОЗ)? В том, чтобы дать команду на поджигание топливной смеси раньше, чем бортовое компьютерное устройство дало бы ее в обычном режиме. Зачем это нужно?

Дело в том, что октановое число пропан-бутановой смеси всегда выше, чем любого бензинового топлива. А чем выше октановое число, тем дольше горит смесь. Следовательно, для полного сгорания пропан-бутановой смеси поджигать ее нужно раньше, чем бензин. Но электронный мозг автомобиля «заточен» под использование бензина! И настройка параметров воспламенения бензина – тоже.

Что будет без вариатора?

Если оставить всё, как есть, то пропан-бутановая смесь попросту не успеет выгореть в цилиндре полностью и будет догорать в выпускном коллекторе, перегревая клапаны. Естественно, в таком нагрузочном режиме они могут сломаться и потребовать замены. То есть дело не в поколении газового оборудования, как ошибочно думают некоторые, а в составе топливной смеси, которая при переходе на газ используется и во 2-ом поколении, и в ГБО 4 поколения. Поэтому установка ГБО в идеальном варианте должна сопровождаться и установкой вариатора. И в оборудовании 4 поколения в том числе.

Как работает вариатор?

Что же делает вариатор УОЗ? Вариатор способен увеличить угол опережения зажигания на заданную величину. Получая сигнал от датчика коленвала, он корректирует полученный показатель на заданную величину и переправляет уже откорректированный сигнал на бортовое компьютерное устройство. Мозг машины дает команду на воспламенение топлива согласно полученным откорректированным данным, в результате чего топливная пропан-бутановая смесь воспламеняется раньше, чем если бы показатель не был скорректирован. Таким образом, смесь сгорает полностью. Клапаны целы, а мощность двигателя слегка подрастает. Да, это еще один полезный бонус использования вариатора.

Как корректировать угол опережения зажигания?

Теперь еще один вопрос: а на какую величину следует откорректировать угол опережения зажигания, чтобы обезопасить двигатель от неполного выгорания смеси и нарастить мощность двигателя? Для этого существуют специальные так называемые «мощностные» стенды и специальное программное обеспечение, через которые прогоняют вариатор ГБО с целью выбора оптимального значения. В компании Время газа такое оборудование есть, и вы можете оставить заявку на установку вариатора ГБО хоть сейчас. При корректировке УОЗ нет закономерностей вроде «чем больше – тем лучше». Всегда нужно искать золотую середину.

Почему тестировать вариатор нужно на стенде?

Если вы решите воспользоваться доступным программным обеспечением и задать УОЗ самостоятельно, то вам придется это делать интуитивно и выяснять эмпирическим путем, при каком же показателе ваша машина чувствует себя лучше всего. Возможно, что переставлять значения придется несколько раз. Если же вариатор протестировать на стенде, то за считанные минуты будет ясно, как меняется мощность двигателя при том или ином показателе УОЗ. И выяснить, при каком показателе УОЗ мощность и крутящий момент максимальные.

Кроме того, для большей эффективности вариатора должны быть корректно выполнены настройки смеси. Иначе вариатор не будет отрабатывать свое назначение на сто процентов. В специализированном сервисе к любой задаче подходят комплексно, и проверяют все показатели, прямо либо косвенно влияющие на работу вариатора. Поэтому устанавливайте вариатор и экономьте больше: на заправке, ремонте, расходе топлива и так далее. Можно найти родной варитор того же производителя, что и ГБО. Например, польский STAG TAP 01/02. А можно найти универсальные, подходящие многим системам газового оборудования. Например, украинский «Microluch Ind». Но помните, что вам нужен не просто вариатор, а правильно настроенный вариатор!

Станции по установке, ремонту и обслуживанию ГБО «Время газа»Телефоны: (044) 3530505, (093) 3105050Официальный веб-сайт: http://gaz-time.ua/

Установка угла опережения по искре

Как выставить зажигание своими руками? Устанавливая электронное зажигание в своем автомобиле, можно использовать несколько способов, один из них — регулировка угла по искре. Для этого с помощью коленвала поршень цилиндра 1 устанавливается в моложение ВМТ. В данном случае раздатчик должен направляться в сторону контакта провода цилиндра. В том случае, если он будет смотреть в другую сторону, необходимо еще раз провернуть маховик.

Далее, из крышки распределительного узла следует извлечь центральный высоковольтный кабель, контакт которого следует разместить примерно в 0.5 см от кузова авто или ГБЦ. Крепление трамблера следует ослабить, после чего активируется зажигание. Корпус прерывательного узла проворачивается, а по движениям бегунка следует найти нужное положение, при котором появится искра между контактном высоковольтного кабеля и массой авто. Далее, прерыватель двигается против часовой стрелки (очень медленно), и вам нужно поймать тот момент, когда искра больше не появится (автор видео о настройке УЗО при помощи специального устройства стробоскопа — Владислав Чиков).

Как выставить зажигание

Установка угла зажигания выполняется по-своему на различных автомобилях. На карбюраторных оно выполняется при помощи трамблера. Это такое механическое устройство, внутри которого имеется вал с кулачком и контактная пара. При вращении вала происходит методичное смыкание и размыкание контактов, что и генерирует искру. Соответственно, вращая трамблер в определенную сторону, можно добиться более раннего или позднего зажигания. На нем обычно указано обозначение «+» и «-». Изменение положения в «+» приводит к раннему поджигу или увеличение опережения. Вращение в «-» –  к уменьшению опережения при условии, что оно уже было установлено до ВМТ.

Как выставить зажигание по стробоскопу

Существует технология настройки угла зажигания при помощи стробоскопа. Его использование существенно упрощает процедуру. Принцип работы прибора заключается в освещении в темноте движущегося объекта с большой скоростью короткой и очень яркой вспышкой. В результате этого объект, освещенный светом, покажется статичным и на нем будут хорошо видны детали. Благодаря этому эффекту можно визуально без дополнительных приборов проконтролировать положение меток на коленчатом валу непосредственно во время его вращения. Вспышка включается в момент генерации искры и наблюдающий в идеале должен заметить две ветки на шкиве коленвала и на корпусе, расположенные друг напротив друга. Если она смещена против часовой, то зажигание слишком раннее, нужно повернуть трамблер в «-». Соответственно, по часовой – в «+».

Выставляем зажигание по контрольной лампочке

Оптимально настроить угол опережения зажигания можно и при помощи контрольной лампочки. Принцип тот же, но вращать теперь нужно шкив коленвала рукой. Лампочка подключается к катушке зажигания на коричневый провод, идущий на прерыватель. При вращении коленчатого вала в какой-то момент лампочка потухнет. Это свидетельствует о том, что контакты прерывателя сомкнулись и ток поте на землю, то есть происходит заряд катушки. Когда лампочка загорится, то цепь размыкается и происходит разряд конденсатора на катушку и лампочку. Она загорится. Нам нужен момент, когда лампа тухнет. Именно тогда происходит выброс энергии в виде высоковольтного импульса. При этом метки на шкиве и корпусе мотора должны совпадать. Далее, регулировка выполняется аналогично раннее описанному методу.

На слух

Некоторые опытные мастера со временем научились регулировать угол опережения на слух. Это специфическая процедура и дана не каждому автолюбителю. Рассмотрим ее особенности:

  • Первым делом отпускается гайка, фиксирующая трамблер на одном месте.
  • Медленно вращая его в одну и другую сторону при работающем моторе, находят положение, при котором ДВС работает устойчиво и после перегазовки.
  • Вращают прерыватель в «-» на несколько градусов, чтобы сделать зажигание более поздним для экономии топлива и снижения уровня шума, но появится легкая вибрация, считающаяся нормальной.

Бывают такие ситуации, когда отрегулировать угол невозможно из-за плохого качества топлива.

По искре

Регулировка угла опережения зажигания производится аналогично методу со стробоскопом и лампочкой. Искра на свече должна проблеснуть именно в момент прохождения метки на шкиве мимо той, что на корпусе ДВС. Для этого обычно снимают центральный высоковольтный провод и располагают его на расстоянии 3 мм от массы. Коленвал вращают до положения совпадения его метки с первой на корпусе.

Инструменты и диагностика

Инструменты – важная часть любой работы. Они понадобятся для выполнения корректировки процесса выставления УОЗ. В число обязательных инструментов входят отвертки, измерительный прибор, ключи и желательно ноутбук со специально установленной программой, предназначенной для проведения диагностики силовых агрегатов инжекторного типа.

Для начала следует знать, что на инжекторном двигателе за управление автомобилем отвечает электроника. Она находится в подчинении головы – компьтерной системы. Провести тестинг качества всех составляющих инжекторной системы – первое, что нужно сделать.

Вот как это делается:

  • включается зажигание;
  • проверяется подача горючего электробензонасосом (должны идти характерные звуки активации насоса, осуществляющего закачку).

Если звуков работы топливного насоса нет, нужно проверить реле, которое отвечает за работу насоса.

Проверить уоз ноутбуком

Следует также обратить внимание на щиток приборов, на котором возможно сигнализирует индикатор. Если это так, то нужно подключить к системе БК ноутбук со специальной программой

Он поможет провести анализ ошибок и вывести их в виде списка.

Если на данном этапе неполадки не выявлены, то пора завести ДВС. На функционирующем моторе проверяется в первую очередь дроссельный узел.

Вот как это делается:

  • сначала проводится внешний осмотр датчика, который отвечает за положение заслонки;
  • затем тестируется состояние проводки;
  • если все в порядке, не будет лишним измерить вольтаж всей цепи и датчика, используя измерительный прибор;
  • полученные значения нужно сравнить со стандартными показателями, указанными в мануале по ремонту ТС.

Нормальным токовым значением можно считать показатель, находящийся в пределах 0,45-0,55V. Значение тока не должно превышать 12 V, а степень открытия дроссельной заслонки – составлять не больше 1%. Если замечены отклонения, то нужно настроить дроссельный привод так, чтобы он закрывал заслонку целиком.

Далее нужно выжать педаль газа до упора, заново измерив показатели уже так. Уровень открытости заслонки должен равняться 90%. Что касается вольтажа датчика – напряжение обязано равняться 4,5 V.

Настройка дроссельного привода считается важным этапом работы, включенной в диагностику. Она позволяет одновременно и налаживать узел, и проверить соответствие значений.

Для того чтобы отрегулировать привод нужно:

  • отключить РДПВ (датчик, отвечающий за добавочные потоки воздуха);
  • наполовину открыть дроссель;
  • осуществить настройку так, чтобы заслонка целиком закрывала отверстие.

Инструкция по установке трамблера

Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам. В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы. К примеру, в машинах отечественного производства ВАЗ установка момента зажигания производится по первому цилиндру. То есть для выставления поршень следует установить в положение ВМТ, ведь именно в нем происходит момент сжатия.

Настройка системы зажигания производится таким образом:

  1. В первую очередь извлекается свеча этого цилиндра.
  2. При помощи пробки или пальца следует закрыть свечное отверстие.
  3. Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.
  4. Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.
  5. После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).

Секреты от газовщиков. газовые ошибки. гбо: признания профессионалов.

Новичок Группа: ПользователиСообщений: 104Регистрация: 14.7.2009Пользователь №: 4.029Авто: 11183-114-30 1.6 LPGПредупреждения:(0%) Всем доброго времени суток. Купил калинку 1118 1.6 8V в мае этого года. Сразу же было установлено ГБО 4-го поколения, но до 3ткм я им не пользовался, т.к. бытует мнение, что обкатку лучше пройти на бензине. И вот, как только перешел на газ, буквально через день загорелся CHECK Engine. Т.к. двигатель при этом работал нормально и часто на форумах пишут, что при переходе на газ это весьма распространенное явление, то я ездил и не обращал внимания. Но в последнее время реальный расход газа перевалил за 10л/100км (по БК 9.1) и на холостых стали прослушываться перебои в работе двигателя. Заподозрил я, что виной всему заводские свечи. Почитал обзоры и решил, что или возьму NGK, или BOSCH 4-х лепестковый.

Бесконтактное зажигание

Если имеется стробоскоп, то его подключают по инструкции к прибору. Обычно у большинства устройств три провода питающих, которые подключаются к аккумулятору, и сигнальный. Последний подсоединяют к свече на первом цилиндре.


Смотреть галерею

Выставляют угол опережения зажигания на холостом ходу, но на хорошо прогретом моторе. Делается это следующим образом. Подключают стробоскоп, а его лампу направляют на маховик – на нем имеются отметки. Лучше заранее найти эти отметки, покрутив двигатель за колесо при включенной пятой передаче. Нужную метку помечают канцелярским корректором. Стробоскоп будет мигать, а метка будет казаться неподвижной, если на нее светить. Вращением трамблера добиваются, чтобы метка была на одном месте напротив отлива на корпусе маховика. Угол опережения зажигания ВАЗа по паспорту – плюс-минус один градус.

Нередко после такой настройки двигатель работает стабильно и хорошо. Расход топлива падает, улучшается динамика. Но так бывает далеко не всегда. В таком случае необходимо настраивать зажигание по детонации.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
