Как проверить катушку зажигания бензопилы мультиметром

Принцип работы катушки зажигания

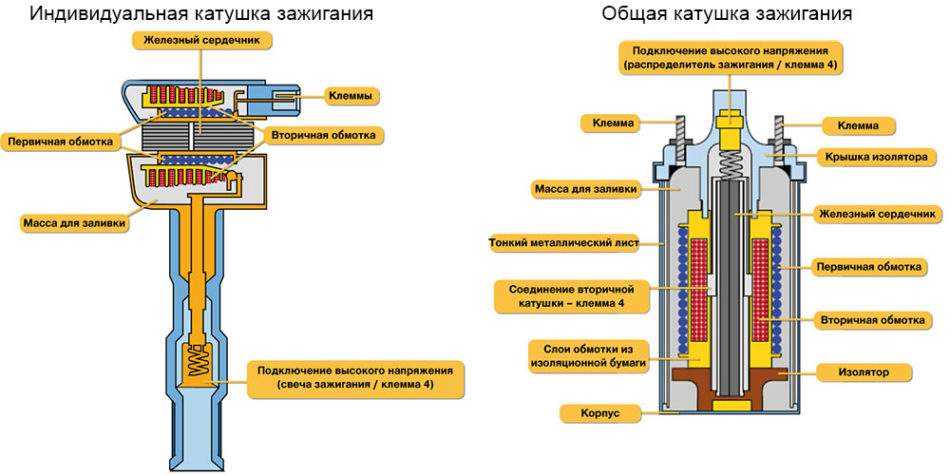

Катушка зажигания предназначена для создания высокого напряжения из низкого. Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.

Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

Профессиональное тестирование

Понадобится оборудование профессионального класса. Оптимальным решением станет отведение отдельного стенда под проверку катушек. Так можно будет задавать различные скоростные режимы валикам, проводя имитации разных типов работ.

При взаимодействии нужно следить за тем, чтобы постоянно поддерживалась искра вне зависимости от рабочего режима. Перед проведением проверки нужно убедиться в правильном подсоединении данного питания, в противном случае можно получить недостоверные данные, что помешает определению неполадок.

Почему нет искры на мопеде?

Как проверить искру на мопеде?

Чтобы проверить искру нужно повернуть ключ в замке зажигания. Далее достаем свечу и проверим есть ли искра. Для того чтобы проверить искру на свече, вам нужно:

Снять колпачок и открутить свечу

Обратите внимание на саму свечу, а точнее на ее черный нагар, за частую если он становится плотным, то он становится проводником, т.е. у вас не происходит искры, а пробивает по изолятору.
Далее вставляем открученную свечу в колпачок (держась только за колпачок) и прислоняем ее на к любой металлической части вашего мопеда.
Дальше начинаем прокручивать ножной стартер и внимательно смотреть на электроды на свече, проскочит ли между ними искра

Если вдруг в свече нет искры, то это может быть что свеча пробита, т.е. искра возникает не там где надо. Как это проверить?

Берем колпачок, внутри него есть металлический электрод, вставляем туда отвертку и подносим как можно ближе к металлической части мопеда (держитесь только за изолированные части). И так же нажимаем на ножной стартер, вы должны услышать щелчки и увидеть иску. Если между отверткой и двигателем проскочила искра, а в свече искры не было, то вам нужно просто поменять свечу. Если так же нет искры, то нужно осмотреть бронепровод. Нет ли на нем трещин, если трещины есть, то он у вас пробивается. Проверить это легко.

1. Берем фольгу и подносим к трещине.
2. Прижимаем одну часть фольги к раме и ударяем по кик-стартеру.
3. Если проскочит искра, вы даже сможете её услышать. Значит бронепровод пробивает.

Читать также: Богомолов петр викторович угибдд алтайского края Следующая проблема может быть в катушке зажигания. Если у вас катушка зажигания сломана, естественно искры не будет, она может быть пробита внутри. Проверить это можно только одним способом. Это снять катушку и поставить новую или попросить у друга. Если все равно ничего не работает, значит с катушкой все в порядке. За подачу напряжения на катушку зажигания отвечает камутатор. Как проверить в каком состоянии камутатор. Если у вас есть ацелогроф, то подключаете к выхожным контактам комутатора и смотрите есть ли импульсы, если их нету, то комутатор их не дает. Если ацелогрофа нет, то нужно старый комутатор снять и поставить другой и проверить. Еще одна проблема зажигания заключается в генераторе. В ротор-генераторе есть магнит и катушка, от катушки идет 4 провода. Далее вам понадобится мультиметр без него вы не обойдетесь. Поставьте мультиметр в режим измерения переменного напряжения, подлезьте к порвод, который питает комутатор (это есть на схеме вашего мопеда). После этого прокрутите кик-стартер и посмотрите есть ли напряжение, если есть значит все в порядке

Но если до сих пор нет искры, то обратите внимание на датчик хола, потому что именно он дает комутатору импульс. Проверить его можно так же ацелогрофом есть ли импульсы или проверить лампочкой, на выход комутатора подкючаем лампочку, если у вас есть питание комутатора

Комутатор заведомо исправный, но при этом лампочка не мигает, то у вас что-то не то с датчиком хола.

Мопеды китайского производства ломаются достаточно часто, это зависит не только из-за некачественных деталей, важно правильно эксплуатировать мопед и следить за состоянием его деталей. Но многие владельцы мопедов марки Альфа сталкиваются с проблемой, когда их транспорт попросту не заводиться

Просмотрев большинство возможных причин, владелец замечает, что на мопеде нет искры. Именно без подачи искры мопед не заведется, а причин поломки может быть несколько. Большинство причин достаточно банальные и кроются в незначительных поломках, но если все нижеуказанные действия не помогли, придется полностью перебирать мопед или отдать его специалисту. Диагностика отсутствия искры проводиться в нескольких нижеуказанных процедурах.

Как проверить катушку зажигания

Катушку зажигания можно проверить несколькими способами:

• заменой на заведомо исправную – это самый точный метод проверки
• осциллографом мотор-тестера
• омметром
• “на искру”

Допустим, мы обычные автолюбители и у нас нет в запасе рабочих катушек и, уж тем более, мотор-тестера. Остаётся два последних варианта.

Но вариант “на искру” также требует некоторого оборудования, а именно – высоковольтного разрядника

Банальным выкручиванием свечи и проверкой искры абсолютно ничего не выяснишь. Искра будет и при исправной катушке и при уставшей. А вот при установке свечи обратно в цилиндр во втором случае искры уже не будет. Почему?

Потому что на напряжение пробоя влияет несколько факторов и самый главный из них – давление! Чем выше давление, тем больше требуется напряжение пробоя на одном и том же искровом промежутке.

То есть, чтобы пробить зазор 1мм в свече зажигания при атмосферном давлении (выкрученной свече) требуется гораздо меньшее напряжение, чем при большем давлении (вкрученной свече), так как давление в цилиндрах при работающем двигателе гораздо больше атмосферного.

А разрядник даёт возможность изменять расстояние между своими электродами в широких пределах. Это позволяет выставить зазор для проверки в несколько миллиметров. Но эти несколько миллиметров требуют такого же напряжения пробоя, как и 1мм на свече, ввернутой в цилиндр при работающем двигателе.

Как проверить катушку зажигания мультиметром

Остаётся самый простой способ, как проверить катушку зажигания – мультиметром. Этот прибор уже есть практически в каждом доме, поэтому это самый доступный способ проверки.

Суть проверки заключается в измерении сопротивления первичной и вторичной обмоток. Алгоритм действий одинаков для всех видов катушек. Отличия есть в сопротивлении первичной обмотки новых катушек по отношению к катушкам старого образца. Новые катушки имеют меньшее сопротивление первичной обмотки и за счёт этого удаётся получить более высокую энергию. В старых – около 3-4 Ом, а в новых – около 1-2 Ом.

Первым делом проверяем вторичную обмотку. Для этого необходимо установить мультиметр в режим измерения сопротивления до 20 кОм и подключить щупы к высоковольтным выводам катушки зажигания

Сопротивление должно быть около 13-14 кОм

Примечание! Сопротивление вторичной обмотки катушки зажигания имеет допуски. При температуре окружающей среды 21 градус сопротивление вторичной обмотки может составлять 11.5 кОм – 14 кОм. Также учитывайте температуру, погрешность Вашего омметра и сопротивление самих щупов!

То же самое делаем и со второй катушкой

Затем отключаем низковольтный разъём от катушки зажигания

Переводим мультиметр в режим измерения сопротивления до 200 Ом и подключаем щупы к низковольтным выводам катушки. Сопротивление должно быть около 1 -2 Ома при температуре окружающего воздуха 21 градус по Цельсию.

Так же проверяем вторую катушку зажигания.

На этом проверку можно закончить, но лучше ещё, конечно, снять катушки зажигания, очистить их и визуально осмотреть на наличие следов пробоя или трещин.

Снятие или замена катушек зажигания

Для этого понадобится всего два инструмента – торцевой ключ на 10 мм и крестовая отвёртка.

Отворачиваем три гайки крепления пластины катушек зажигания. Одна под первой катушкой

вторая между катушками вверху

третья под второй катушкой

Снимаем обе катушки в сборе

Останется только крестовой отвёрткой открутить 4 болтика и снять катушки с пластины.

Хочется отдельно обратить внимание на то, что если выйдет из строя одна из катушек, тогда перестанут работать сразу два цилиндра, что, согласитесь, будет ощущаться гораздо ярче, чем пропуски воспламенения в одном цилиндре. Поэтому если проблема возникает в одном конкретном цилиндре, тогда ищите проблему не в катушке зажигания

Также советую периодически смазывать контакты специальным средством.

Всем Мира и ровных дорог!!!

По теме:

Проверка питающего напряжения на катушке зажигания

Если на проверяемую катушку зажигания не подается электрический импульс для усиления, то на выходе не будет образовываться потенциал, посредством которого происходит пробой воздуха между электродами свечи. Таким образом в отсутствии воспламенения рабочей смеси в цилиндрах можно ошибочно винить высоковольтный трансформатор. На современных моделях автомобилей для проверки питающего напряжения необходимо выполнить следующие действия:

• Найти на панели предохранителей элемент, отвечающий за цепь бензонасоса и снять его. Это необходимо для того, чтобы двигатель не запускался во время проверки.
• Отсоединить питающий разъем от катушки зажигания.
• Устанавливаем металлические штырьки в фишку разъема, к которым затем следует подсоединить клеммы мультиметра.
• Включить зажигание и попытаться запустить двигатель. При наличии питающего напряжения мультиметр будет показывать пульсирующие скачки электроэнергии.

При отсутствии напряжения необходимо тщательно проверить электрическую проводку на предмет разрыва.

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.

В вашем браузере отключен JavaScript

Зажигание на скутере состоит из множества элементов, но базовым узлом всей системы является катушка зажигания. Без нее работа мопеда или скутера будет попросту невозможна.

Основной функцией катушки зажигания является повышение рабочего напряжения до уровня, при котором свеча сможет создать искру и воспламенить воздушно-топливную смесь. Если зажигание на скутер установлено неправильно, то без соответствующего напряжения искра не возникнет, и мотосредство просто не тронется с места.

Катушка зажигания на скутере располагается сразу после коммутатора, поэтому отыскать ее несложно.

Зажигание на скутере работает следующим образом. Коммутаторный узел в определенный момент вырабатывает и подает импульсы специальной частоты на катушку зажигания. Происходит это в четко выделенный временной промежуток, когда имеется соответствующий такт двигателя. Создавая искру в свече, зажигание на скутер передается по системе. Напряжение, сразу после выхода из катушки зажигания, подается на свечу, причем его величина составляет 10 000 вольт или даже более

Учитывая такой высокий показатель, необходимо предельно аккуратно и осторожно придерживать свечной колпачок, когда идет проверка и диагностика искры. Особенно когда электрод замыкается на двигатель

В этот момент прикасаться к нему категорически нельзя.

Зажигание на скутерах различных моделей и разных производителей может отличаться своими конструктивными особенностями, но вот принцип действия везде будет одинаковым. Так, модели Сузуки и некоторые китайцы, имеют катушку зажигания, встроенную в коммутатор. Такой узел считается неразборным, и впервые его применили именно на заводах Сузуки. А китайские заводы просто скопировали уже готовую мотозапчасть и не стали изобретать ничего нового. Это даже к лучшему, поскольку такая конструкция зажигания на скутере уже успела себя отлично зарекомендовать среди мотоводителей всех категорий.

Модельные линейки других изготовителей (Ямахи и Хонды) принципиально отличаются. Зажигание на скутер, установленное на их мотосредства, характеризуется отдельным исполнением коммутатора и катушки зажигания. И это можно по праву считать самым рациональным вариантом. Как только из строя выходит один элемент, достаточно провести его замену, а не покупать весь полноценный узел. Так, чтобы заменить катушку зажигания, придется потратить чуть больше 5 долларов США, что несоизмеримо мало с покупкой коммутатора.

Диагностика неисправности катушки зажигания

Зажигание на скутере часто не работает из-за вышедшей из строя катушки. Поскольку «виновница» представляет собой трансформатор, вырабатывающий высокие токи, то ее обмотки могут время от времени перегорать. То же самое часто случается в результате межвиткового замыкания. И первый случай, и второй приводят к полной негодности мотодетали, после чего скутер перестает заводиться.

Учитывая всю важность катушки, необходимо начинать проверку зажигания на скутере именно с нее. Это — «золотое» правило, соблюдение которого поможет сэкономить массу времени и денежных средств

Не стоит сразу торопиться в магазин мотозапчастей и приобретать все возможное зажигание на скутер, возможно дело только в катушке.

Чтобы самостоятельно диагностировать неисправность катушки зажигания, понадобиться самый обыкновенный мультиметр, который может замерять величину сопротивления. Наилучшим вариантом для неопытных будет цифровой аппарат, а для опытных мотолюбителей особой разницы нет. Цифровой мультиметр очень важен, поскольку показатели измеряемого сопротивления могут отличаться очень незначительно, и при отсутствии должного опыта колебания стрелочки можно просто не уловить.

На каждой катушке зажигания есть 2 вывода. К ним подводится напряжение. Имеется также 1 вывод для высоковольтного напряжения. Именно к нему подсоединена свеча зажигания.

Катушка зажигания состоит из двух слоев обмотки – первичной и вторичной. Проверить необходимо каждую. Для проверки первичной обмотки необходимо щупы мультиметра подсоединить к выводам катушки зажигания, а затем пустить напряжение. Нормальным показателем будет считаться диапазон от 0,5 до 5 Ом, но лучше всего найти свои точные цифры в мануале к своей модели скутера.

Если показатели находятся в требуемом диапазоне, то проблемы могут быть со вторичной обмоткой. Для проверки следует подсоединить один щуп к питанию катушка, а другой – к свечному колпачку (высоковольтному выходу). Диапазон показаний должен находиться в пределах от 2 до 3 Ом.

Проверка бобины зажигания на работоспособность

Под проверкой бобины зажигания на работоспособность иногда понимают длительный процесс – внешний осмотр и проведение серии тестов на стендовом оборудовании. Они устанавливаются в автосервисах и дилерских центрах. Тестирование проводится с помощью специальных приборов.

Основные способы диагностики:

• искра не свече,
• перемещение катушек,
• проверка искровым разрядником,
• измерение напряжения и сопротивления мультиметром.

Существуют еще народные способы проверки, например, с использованием шприца – «Искра в шприце».
Более сложные варианты связаны с применением осциллографа и других приборов.

Что делать, если нет искры на мотоблоке?

Если после проведенных тестов выяснилось, что пропала искра , то причину этой поломки нужно искать в главных элементах системы зажигания сельхозагрегата.

Для этого потребуется:

осмотреть свечу – ее нужно вывернуть, используя для этого специальный ключ;
свеча зажигания может быть полностью сухой – это свидетельствует о непопадании горючего в цилиндр двигателя, то есть о засорении топливных трубок или неисправности карбюратора;
в некоторых случаях деталь оказывается мокрой от бензина и моторного масла. Причины этому заключаются в переизбытке смазки, которая содержится в топливе, или о ее просачивании с масляного картера двигателя непосредственно в цилиндр. В этом случае оператор должен снять свечу и тщательно просушить ее. После этого нужно просушить цилиндр, несколько раз интенсивно потянуть на себя трос стартера на двигателе с вывернутой свечой;
реже всего из-за отсутствия правильного и своевременного обслуживания сельхозтехники на свече мотоблока образуется толстый сплошной слой нагара и высохших смолистых отложений

Чтобы восстановить свечу, нужно осторожно нагреть ее зажигалкой и смыть остатки смолы чистым бензином. После этого деталь потребуется просушить и вкрутить на место

Если это не помогло, значит свечу необходимо заменить.

Во время снятия, очистки и повторной установки свечи важно действовать предельно аккуратно

Любое неосторожное движение может повредить электроды детали, из-за чего она больше не сможет генерировать искру

Как настроить зажигание на мотоцикл урал: проверка, регулировка

06.06.2017

Достаточно часто можно встретить контактное зажигание на мотоцикл Урал. Несмотря на все его недостатки используют его многие мото-любители. Самый частый вопрос владельцев данного мотоцикла является, как настроить зажигания на мотоцикл Урал.

• Особенности
• Проверка
• Регулировка

Особенности

Перед тем как настроить зажигание следует разобраться из каких элементов оно состоит на Урале. Это позволит избежать некоторых ошибок, а также точнее настраивать его. Если покупали мотоцикл с рук, то зажигание может быть самодельное, в этом случае его придется переделать.

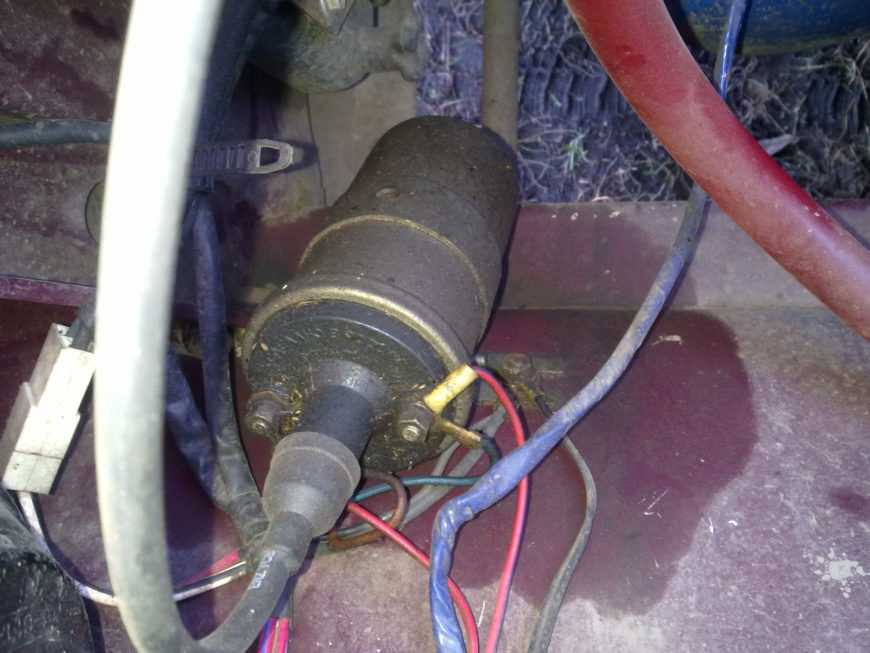

Основным источником высоковольтного импульса является катушка зажигания, ее часто называют бобиной. Может использоваться от Оки. Она установлена отдельно от основного корпуса. Прерыватель (кулачки), который оснащен приспособлением для опережения угла зажигания. Пара свечей. Имеется комплект проводов для низкого и высокого напряжения. Также сюда относят источники питания, а также их выключатель.

Стоит обратить внимание, что в зависимости от сборки может требовать 6 или 12 вольт. Различие между этими системами в катушках

На двенадцати вольтовом используется катушка Б-204, на шести вольтовом Б-201. Схема подключения тут стандартная.

Прерыватель имеет достаточно сложную конструкцию, которая состоит из нескольких элементов. В корпусе установлены подвижный и неподвижный кулачок с регулятором, который работает от центробежной силы. Также там имеется конденсатор, который непосредственно контролирует искра-образование.

В конструкции имеется кусочек фетра, он смазывает механизм. Отдельно стоит упомянуть винт, который крепит кулачковый узел, с его помощью производится дополнительная настройка зажигания Урал.

Проверка

При любых подозрениях на проблемы с зажиганием, следует проверить правильность его работы. Производится диагностика в следующем порядке;

Проверяем механическую составляющую узла. Смотрим не заедает ли кулачковый механизм, если имеются проблемы с подвижностью, то стоит проверить его работоспособность. Обязательно измеряют зазор между кулачками, чаще всего он оказывается слишком маленьким, что не дает образовываться искрам;
Следующим этапом проверяют наличие искры. Для этого включают зажигание и в принудительном порядке с помощью отвертки шевелят кулачки, создавая зазор. Искра должна быть сине-белая. Если она красная или оранжевая, то нужно искать неисправность.
Берем мультиметр и замеряем сопротивление на выводах бобины

Внимание! Зажигание при этом должно быть отключено. На первичной обмотке сопротивление должно быть 6 Ом, на вторичной 10 Ом;
Проверяется сопротивление между массой и клеммами, оно в оптимальном состоянии должно равняться 6-15 Ом, если больше, то проблема в проводе;
Также с помощью тестера прозванивают высоковольтные провода

Если сопротивление стремится к бесконечности, то стоит заменить провод, лучше делать это комплектом;
Последним этапом проверяют состояние свечей. Электроды должны иметь песочный цвет. Расстояние между ними рекомендуется выдерживать 0,6 мм.

Собственно, это все что следует проверять. Примерно также проверяется и микропроцессорные разновидности. К такому типу относится зажигание СовеК.

Регулировка

Если вы выявили проблему со сбившимися фазами, тогда вам просто необходимо узнать, как выставить зажигание на мотоцикле Урал. Это вам значительно упростит жизнь в дальнейшем

Обратите внимание, что электронное зажигание на мотоцикл Урал регулируется совершенно по-другому

Итак, вам нужно отрегулировать зажигание мотоцикла Урал. Для работы понадобятся гаечные ключи, отвертка, желательно взять контрольную лампочку. Производится регулировка в следующем порядке:

• Для начала устанавливаем двигатель в положение верхней мертвой точки первого цилиндра, причем это должен быть такт сжатия. Проверить это можно следующим образом, выкручиваем свечу, затыкаем отверстие бумагой и прокручиваем мотор. Когда полученную пробку выбьет, можно остановится, это и есть искомое положение.
• Ослабьте крепление корпуса прерывателя, после чего его поворачивают до упора по часовой стрелке, а к контактам подсоединяют 12-ти вольтовую контрольную лампочку;
• Включите зажигание и поворачивайте корпус прерывателя до момента включения лампочки. Как только она загорится, следует остановиться, и закрепить крышку. На этом установка угла опережения завершена.

Примерно также производится иж юпитер 5 регулировка зажигания. Теперь вы знаете как настроить эту систему вашего мотоцикла.

motoznai.ru

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.
