Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

• Медицинский ксенон что это такое



• Почему отсечка срабатывает на 4000 лада ларгус 16 кл



• Распиновка эбу гольф 5



• Не включается межосевая блокировка камаз 43118



• Замена лямбда зонда фольксваген бора

Причины неисправности катушек зажигания

• Внутренние короткие замыкания. Перегрев катушки, вызванный процессом старения, неисправным модулем зажигания или неисправным выходным каскадом в электронном блоке управления.
• Неисправность в цепи питающего напряжения. Время зарядки катушки увеличивается из-за слишком низкого напряжения питания, что может привести к преждевременному износу или перегрузке блока управления зажиганием или выходных каскадов ЭБУ. Это может быть вызвано неисправной проводкой или разряженным аккумулятором.
• Механическое повреждение. Повреждение кабелей зажигания, неисправная прокладка клапанной крышки и утечки масла могут повредить изоляцию катушек. Это приводит к замыканиям и, следовательно, к преждевременному износу.
• Плохие контакты. Контактное сопротивление может увеличиваться из-за проникновения влаги в первичную и вторичную цепь.Это часто бывает после мойки двигателя.

Катушки зажигания Kia Ceed JD

Неизбежно разрушается каталитический нейтрализатор, который в Kia Cid 2-го поколения не очень надежен, а неисправный двигатель может разрушить его еще быстрее. Поэтому при первых признаках неисправности системы зажигания необходимо провести диагностику.

Диагностика автомобильным сканером

При проблемах с катушкой зажигания в Kia Ceed JD (2012-2018) на приборной панели периодически будет мигать индикатор «check engine». И в электронной памяти блока управления ошибка будет зафиксирована. Здесь есть один нюанс — ЭБУ запрограммирован таким образом, что регистрирует прерывания зажигания только в том случае, если считает их опасными для каталитического нейтрализатора.

Но все же стоит проверить катушки. Возможно, их замена необходима, если автомобиль стал «вялым» и беспокойным при движении, появилась сильная вибрация двигателя на холостом ходу, вибрация, ухудшилось сцепление с дорогой.

Ошибка, указывающая на осечку зажигания, — P0300. Его сопровождают другие: P0301; P0302; P0303; P0304. Это вторичные ошибки, указывающие, в каком цилиндре произошел промах. Например, P0301 — первый цилиндр, P0302 — второй цилиндр и т.д. Цилиндры следует считать слева направо, стоя лицом к открытому капоту.

Артикулы

Номер детали оригинальной катушки для двигателей Kia Cid JD 1.4 G4FA, 1.6 G4FG и G4FD — 273-012-B010. Его стоимость составляет примерно 12 долларов.

Неоригинальные катушки зажигания для Kia Ceed JD:

• QML (Германия) — EG0929, ≈ $7;
• Aspaco (Китай) — AP0130, ≈ 7 долл;
• STARTVOLT (Россия) — артикул SC08L4, цена ≈ $10;
• FLAMMA (Япония) — LCB013, ≈ $10;
• BRAVE (Корея) — BRIC14, ≈ $8;
• HQ (Россия) — артикул HQ273012B010, цена ≈ $6,5;
• AMD (Южная Корея) — AMDEL447, ≈ $7,5;
• METACO (Китай) — 6908004, ≈ $10.5
• ASIN (Южная Корея) — ASINEL2447, ≈ $7;
• AMIWA (Южная Корея) — 4001014, ≈ $13.

Замена катушки Киа Сид JD

В Kia Cid 2012-2018 имеется четыре катушки зажигания — по одной на каждую свечу зажигания.

Они расположены непосредственно в отверстиях свечей зажигания. Для их снятия и замены вам понадобится только гаечный ключ на 10 мм:

1. Снимите отрицательную клемму с аккумулятора, чтобы отключить напряжение в электрической системе автомобиля.
2. Снимите крышку двигателя (она закреплена зажимами).
3. Чтобы отсоединить жгут проводов от катушки, сдвиньте зажим на его разъем (примерно на пять миллиметров) и потяните за разъем, сжимая его.
4. Ослабьте винт, удерживающий катушку зажигания. Теперь его можно снять, потянув вверх.

Остальные катушки в Kia Ceed JD снимаются аналогичным образом. Все собирается обратно традиционным способом — в обратном порядке.

Как проверить катушку зажигания

Сначала нужно проверить блок управления двигателя на наличие кодов неисправностей. Это можно сделать с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Код неисправности может указывать на то, в каком цилиндре или на какой катушке произошел сбой. Например, код P0301 означает, что пропуски зажигания в первом цилиндре. Код P0351 говорит о неисправности в цепи катушки зажигания «A» (цилиндр 1).

После считывания кодов неисправности необходимо проверить соответствующую катушку зажигания, следуя инструкции по обслуживанию.

Обычно проверка катушки включает в себя измерение сопротивления между конкретными клеммами. Если сопротивление не соответствует техническим характеристикам, катушку зажигания нужно заменить.

Иногда, чтобы определить неисправную катушку зажигания, можно попытаться заменить её на заведомо исправную с другого цилиндра, чтобы проверить, перемещаются ли пропуски зажигания вместе с катушкой или остаются в том же цилиндре.

Например, с кодом P0302 (пропуски в цилиндре 2) можно поменять местами катушки зажигания цилиндра 2 и цилиндра 3 и запустить двигатель на короткое время. Если код неисправности изменяется с P0302 на P0303 (пропуски зажигания в цилиндре 3), катушка зажигания, которая изначально находилась в цилиндре. неисправна.

Катушки зажигания также рекомендуется заменять, если на них есть трещины, следы искрения или другие повреждения, которые могут вызывать замыкание.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

• Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
• Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Виды катушек зажигания

Строение катушек разных моделей автомобилей может отличаться. Рассмотрим несколько различных видов.

По принципу работы катушки зажигания можно разделить на два основных вида: одноискровые и двухискровые.

• Одноискровая технология — для каждой свечи зажигания устанавливается своя катушка.
• Двухискровая технология — одна катушка зажигания управляет воспламенением смеси в двух цилиндрах.

В зависимости от строения и особенностей работы выделяют четыре типа катушек зажигания.

Катушка зажигания с распределителем. В современных автомобилях такие катушки зажигания уже не используются. Однако их всё ещё можно встретить в старых автомобилях, где они использовались до 1990-х годов. Такие катушки создают импульс высокого напряжения, который проходит через провод зажигания к механическому распределителю зажигания (трамблёру). Он в свою очередь передает импульс высокого напряжения на соответствующий провод зажигания, через который напряжение подается на нужный цилиндр.
Модуль зажигания. Модуль зажигания состоит из нескольких катушек зажигания, которые создают импульсы высокого напряжения для свечей. Эти импульсы подаются к свечам через соответствующие высоковольтные выводы и провода зажигания. Бывают одноискровые и двухискровые модули зажигания.
Индивидуальная катушка зажигания. Индивидуальные (штекерные) катушки зажигания не требуют использования высоковольтных проводов. Они устанавливаются непосредственно на свечи зажигания, при этом импульс высокого напряжения создается прямо на свече. Преимущество такого решения — отсутствуют потери напряжения в проводах

Кроме того, эта компактная конструкция позволяет экономить место, что особенно важно для современных автомобилей.
Система («рейка») катушек зажигания. Этот вид состоит из нескольких катушек, объединённых в едином компактном корпусе

Инструкция по ремонту и замене катушки зажигания

Для замены и ремонта КЗ нужно снять модуль.

Процедура состоит из следующих действий:

1. Поднимается капот и отключается отрицательная клемма с аккумулятора.
2. Снимается крышка с надписью ECOTEC, под которой находится МЗ.
3. С правой стороны узла находится разъем питания, который следует отсоединить.
4. Далее с помощью отвертки Torx откручиваются два винта.
5. Теперь резким, но аккуратным движением вверх вынимается узел.

Если выполняется замена МЗ, то новое изделие устанавливается вместо неисправного узла. Сборка выполняется в обратном порядке.

Восстановление целостности корпуса МЗ состоит из последовательности шагов:

1. Сначала снимается резиновый колпачок и осматривается деталь на предмет обнаружения пробоя.
2. Пробоину нужно заштрабить и зачистить с помощью небольшой дрели, скальпеля или острого предмета. Высверливать следует глубоко до металла и до белой внутренней изоляции ближе к свечному отверстию.
3. Зону пробоя необходимо зачистить.
4. Далее пробой следует залить двухкомпонентным клеем, например, Poxipol. Можно использовать эпоксидную смолу.
5. Когда клей застынет, модуль устанавливается на прежнее место и сборка производится в обратном порядке.

После ремонта МЗ двигатель не троит. Надпись Check Engine перестанет гореть, после снятия ошибок с помощью системы диагностики Opcom или EML.

Индивидуальная катушка зажигания

Данная катушка устанавливается на 16-ти клапанные двигателя, конструктивно отличается от МЗ, тем, что отвечает за работу только одного цилиндра. Устанавливается непосредственно в свечном колодце и одевается на свечу зажигания.

При ее поломке отказывает тот цилиндр, к которому она имеет непосредственное отношение.

Проверка прибором

Проверка мультиметром производится путем замера сопротивления катушек и напряжения на цепи питания модуля зажигания. Данный способ поможет оценить состояние модуля, а так же его исправность.

Сначала необходимо проверить целостность цепи управления МЗ. Выставляем на приборе переключатель на измерение постоянного напряжения в диапазоне 20В. Включаем зажигание на автомобиле и подключаем щупы прибора к первым двум контактам на разъеме (как показано на фото). Прибор должен показать наличие напряжения в диапазоне от 11 до 13 Вольт.

Проверка цепи питания МЗ

Далее приступаем к проверке непосредственно модуля. Для этого выставляем переключатель прибора на измерение сопротивления в диапазоне до 200 Ом. Подключаем щупы прибора к выводам модуля, а именно к 1-3, 2-4 (как показано на картинке). Сопротивление на приборе должно быть не более 5 Ом

Проверка сопротивления обмотки

Следующим этапом будет проверка сопротивления на входе модуля зажигания. Для этого так же требуется установить переключатель мультиметра на измерение сопротивление в диапазоне 200 Ом. Щупы мультиметра необходимо подключить к крайним контактам модуля, прибор должен показать сопротивление не более 5 Ом.

Проверка сопротивления обмотки

Если в первом и втором случае замера сопротивления прибор показывает бесконечность, то есть единицу, это означает что обмотка катушки находится в обрыве и, следовательно, она неисправна.

Устройство ИКЗ

Катушка зажигания, так же как и МЗ имеет две обмотки вторичную и первичную между витков которых помещен металлический сердечник. Катушка имеет резиновый колпачок, который надевается на свечу и не позволяет искре уходить в сторону, на корпус двигателя.

Из личного опыта — добавочное сопротивление

В некоторых конструкциях последовательно первичной обмотке включено добавочное сопротивление или резистор. Его спираль изготовлена из стального сплава с довольно высоким температурным коэффициентом сопротивления. При наличии избыточного тока сопротивление увеличивается, и сила тока уменьшается, и таким вот способом производится автоматическое его регулирование.

Неопытный водитель при запуске двигателя утром на севшем аккумуляторе, в том числе и пусковой рукояткой («кривым стартером»), не знает, что нужно принудительно замкнуть этот добавочный резистор отверткой или куском проволочки. Тогда двигателю будет легче завестись. Опытный водитель об этом всегда помнит.

СНЯТИЕ, УСТАНОВКА И ПРОВЕРКА КАТУШЕК ЗАЖИГАНИЯ

СНЯТИЕ, УСТАНОВКА И ПРОВЕРКА КАТУШЕК ЗАЖИГАНИЯ Вам потребуются: ключ торцовый «на 10», тестер или омметр.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Отсоедините колодки с проводами от низковольтных выводов катушек.

3. Отсоедините наконечник высоковольтного провода от вывода катушки зажигания.

4. Выньте из держателей на корпусе катушки высоковольтные провода.

5. Выверните два болта крепления катушки зажигания к крышке головки блока цилиндров…6. …и снимите катушку зажигания с автомобиля.

7. Отсоедините от катушки зажигания токопроводящую шину…Так выглядит снятая с автомобиля катушка зажигания

Обратите внимание на ее маркировку, чтобы при замене приобрести такую же

8. …и измерьте сопротивление вторичной обмотки, подсоединив омметр к высоковольтным выводам катушки зажигания. Сопротивление вторичной обмотки должно составлять 8,5–11,5 кОм.

9. Аналогичную проверку проведите для второй катушки зажигания. 10. Если сопротивление вторичной обмотки отличается от указанного, замените катушку зажигания.

11. Проверьте первичную цепь катушки зажигания, подсоединив источник постоянного тока к выводам «2» и «3», а омметр к выводам «1» и «2» катушки зажигания. Значение сопротивления должно быть 20–30 кОм.

1. Нумерация выводов нанесена на корпусе катушки.

2. Проверка должна проводиться аналоговым тестером. 3. Отрицательный провод тестера должен быть подключен к выводу «1» катушки зажигания.

4. Время подачи напряжения на выводы «2» и «3» при замере сопротивления вторичной обмотки не должно превышать 10 с. Иначе возможно перегорание обмотки катушки зажигания из-за перегрева.

12. Если сопротивление катушки зажигания отличается от указанного, замените катушку зажигания.

Неисправности системы зажигания

В процессе эксплуатации кроссовера СХ 5 Mazda с двигателями SkyActyv-G 2.0 и 2.5 литра могут ожидать следующие неисправности:

• потеря мощности двигателя;
• вибрации при движении;
• неравномерная работа двигателя — перебои в работе одного или нескольких цилиндров.

В результате двигатель переходит в аварийный режим, на панели приборов загорается лампа «Проверь двигатель», указывающая на неисправности.

Для диагностики необходимо подключение сканера и считывания ошибок. Чаще всего возникает ошибка «Пропуск зажигания» в одном из цилиндров. Причиной этого могут быть неисправные свечи зажигания, либо катушка.

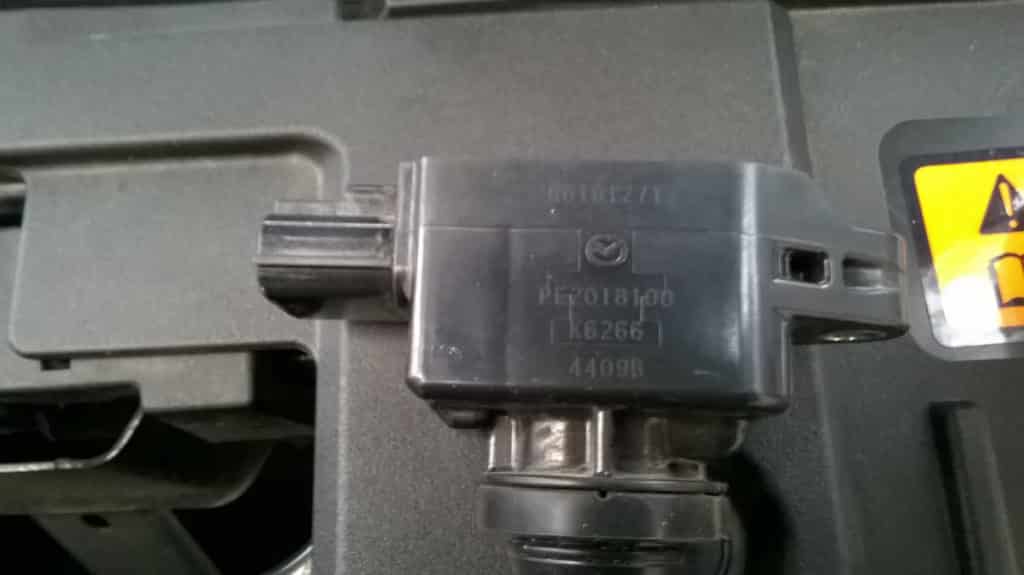

Замена свечей зажигания на Мазда СХ 5

Для самостоятельной замены свечей зажигания понадобятся: комплект свечей — 4шт., ключ на 8 для снятия катушки зажигания, свечной ключ на 15, диэлектрическая смазка для обработки высоковольтных наконечников.

Работу проводим в следующей последовательности:

• Снимаем декоративный кожух двигателя, потянув его вверх.
• Снимаем разъем с катушки зажигания и откручиваем болт крепления катушки к блоку.
• Вытаскиваем катушку зажигания.
• Выкручиваем свечу зажигания.
• Закручиваем новые свечи без лишних усилий (момент затяжки 17 кгс/м), чтобы сохранить резьбу.
• Вставляем сверху катушку зажигания, закручиваем болт крепления и подсоединяем электрический разъем.

Для замены руководством по эксплуатации рекомендовано использование оригинальных свечей Mazda PE5R-18-110,

Возможно использование аналогов с иридиевым центральным электродом: NGK ILKAR7L11, Denso IXEH22TT.

Если после замены свечей перебои в работе двигателя остались, неисправна катушка зажигания.

Как всегда, есть два варианта решения проблемы: обратиться в авторизованный сервис, либо искать неисправность самому. Специалисты рекомендуют начать с визуального осмотра системы зажигания: провода, разъемы, наконечники, свечи и катушки. Для более детальной оценки работы элементов системы необходимо снятие осциллограмм с обмоток катушек зажигания, либо действовать на свое усмотрение.

Решение «поменяю все сам» — для желающих сэкономить. Неисправную катушку можно вычислить, отсоединяя поочередно разъемы катушек зажигания каждого цилиндра на работающем двигателе. При снятии разъема с неисправной катушки, двигатель будет работать без изменений. Для проверки катушку зажигания, перекинуть с исправного автомобиля или поменять местами на своем.

Ремонт катушки зажигания

В большинстве случаев отремонтировать катушку — не выход, обычно решение проблемы сводится к замене механизма. При замене следует проверить соответствие заменяемых компонентов, они должны быть полностью идентичными. Перед тем, как произвести замену механизма, необходимо эффективно прочистить все места соединений от грязи и масляных отложений

Не лишним будет обратить внимание на наличие ржавчины — поскольку коррозия увеличивает показатель сопротивления и зачастую является причиной плохих контактов, от нее следует избавиться

Если вы не хотите в будущем столкнуться с пробоями в системе, то на контакты желательно наносить диэлектрическую смазку, инструкция может различаться в зависимости от модели авто.

1. Аккумулятор отключается, от вышедшей из строя катушки нужно отсоединить проводок, который идет к центру крышки трамблера.
2. С помощью гаечных ключей выкручиваются гайки, фиксирующие провода сверху механизма. В том случае, если на них есть коррозия, провода нужно обработать жидкостью WD-40 и немного подождать. Положение проводов необходимо пометить.
3. Само устройство держится на кузове с помощью гаек, которые необходимо ослабить, но не выкручивать полностью.
4. Затем элемент смещается в сторону и демонтируется, устанавливается новая катушка. Дальнейшая сборка производится в обратной последовательности.

Порвалась резинка катушки зажигания: причины и последствия

Достойные катушки, при условии использования правильных свечей, «ходят» долго. Как правило, идеальная пара подбирается на заводе и в последующем достаточно вовремя обновлять свечи, отдавая предпочтение заводским предписаниям.

Однако производитель может сэкономить на высоковольтных генераторах. В случае с Lada, на замену оригинальному Bosch время от времени запускали в серию аналоги от российских изготовителей Итэлма, Север, Соатэ. Вполне ожидаемо, что альтернатива долго не выхаживала, и дальновидные владельцы переходили на Bosch, аплодируя небывалой приемистости и непоколебимости холостых оборотов.

Если же катушки достойны, но двигатель едва заметно троит на ХХ – взгляните на резиновые наконечники. Резина имеет свойство стареть, а значит, с возрастом трещины могут появиться на высоковольтных изделиях любого мотора, вне зависимости от марки автомобиля. Проблема растрескивания резинок объединяет все компоновки с «индивидуалками» — от ВАЗов до VW и Toyota.

Ознакомимся и с другими причинами повреждения наконечников:

1. Поспешный и неправильный монтаж катушки зажигания. Перед утапливанием изделия вглубь колодца, необходимо обязательно отцентрировать резиновый наконечник с осью свечи зажигания, иначе катушка уйдет в бок и свеча порвет резинку.
2. Прикипание к свече зажигания. Отдирая прилипший наконечник, образование трещин неизбежно. Если на вашем моторе такая проблема встречается, то необходимо пользоваться высокотемпературной диэлектрической смазкой.
