Двигатель toyota 5a fe 1,5 л/105 л. с

Список моделей авто, в которых устанавливался

Японским производителем атмосферный мотор 5E FE предназначался для комплектации легковых авто С-класса Toyota:

  • Cynos – купе 1 поколения в кузове EL44, 1991 – 1995 г.;
  • Corolla I, II – универсал 7 поколения в кузове Е100, 1991 – 1998 г., хетчбэк 3 и 4 поколения в кузове L40, L50, 1990 – 1998 г.;
  • Paseo – купе 1 и 2 поколения, 1995 – 1998 г.;
  • Caldina – универсал в кузове Т190, 1992 – 1998 г.;
  • Sera – двухдверное купе в кузове EXY10, 1990 – 1995 г.;
  • Corsa – седан и хетчбэк 4, 5 поколения в кузовах L40, L50, 1990 – 1998 г.;
  • Raum – хетчбэк 1 поколения в кузове Z10, 1997 – 1998 г.;
  • Tercel – седан и хетчбэк 4, 5 поколения в кузовах L40, L50, 1990 – 1998 г.;
  • Sprinter – универсал 7 поколения в кузове Е100, 1991 – 1998 г.;
  • Starlet – хетчбэк 4 и 5 поколения в кузовах NP80, EP82, EP85, NP90, EP91, EP95, 1990 – 1998 г.

Toyota Sera

Куда ставился 4A FE

Мотором оснащались исключительно автомобили Toyota:

  • Carina – модификации 5 поколения 1988-1992 годов (седан в кузове Т170, до- и послерестайлинговый), 6 поколение 1992-1996 годов в кузове Т190;
  • Celica – купе 5 поколения в 1989-1993 годах (кузов Т180);
  • Corolla для рынков Европы и США в различных комплектациях с 1987 по 1997 годы, для Японии – с 1989 по 2001;
  • Corolla Ceres поколения 1 – с 1992 по 1999;
  • Corolla FX – хэтчбек поколения 3;
  • Corolla Spacio – минивэн 1 поколения в 110-м кузове с 1997 по 2001 годы;
  • Corolla Levin – с 1991 по 2000, в кузовах E100;
  • Corona – поколения 9, 10 с 1987 по 1996, кузова Т190 и Т170;
  • Sprinter Trueno – с 1991 по 2000;
  • Sprinter Marino – с 1992 по 1997;
  • Sprinter – с 1989 по 2000, в разных кузовах;
  • Premio седан – с 1996 по 2001, кузов Т210;
  • Caldina;
  • Avensis;
  • MR2.

Технические характеристики 1NZ FE 1,5 л/108 л. с.

Разработчиками концерна Toyota за основу взята типовая схема двигателя – 4 цилиндра рядного расположения, выполненные из чугунных мокрых гильз внутри алюминиевого блока. Впускной коллектор в двигателе пластиковый, то есть не имеющий дефектов литья и шероховатых поверхностей.

В большинстве моделей 1NZ FE присутствует система регулировки фаз газораспределения VVTi, но только на впускном распредвале. Вначале высота подъема клапанов регулировалась механическими толкателями. В 2004 году проведена модернизация, появились гидрокомпенсаторы, теперь пользователям не нужно каждые 30000 км пробега регулировать тепловые зазоры клапанов в СТО.


Конструкция 1NZ FE

Подобные конструкторские решения позволили получить технические характеристики 1NZ FE:

Изготовитель Kamigo Plant
Марка ДВС 1NZ FE
Годы производства 1997 – …
Объем 1497 см3 (1,5 л)
Мощность 79,4 кВт (108 л. с.)
Момент крутящий 141 Нм (на 4200 об/мин)
Вес 112 кг
Степень сжатия 10,5
Питание инжектор
Тип мотора рядный бензиновый
Зажигание DIS-4
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор пластиковый
Выпускной коллектор стальной сварной
Распредвал оригинальный профиль кулачков
Материал блока цилиндров Алюминиевый сплав
Диаметр цилиндра 75 мм
Поршни с LFA напылением
Коленвал кованый стальной 4 противовеса
Ход поршня 84,7 мм
Горючее АИ-92/95
Нормативы экологии Евро-5
Расход топлива трасса – 6,6 л/100 км смешанный цикл 9,5 л/100 км

город – 13 л/100 км

Расход масла 0,2 – 0,4 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 10W30
Какое масло лучше для двигателя по производителю Liqui Moly, Toyota
Масло для 1NZ FE по составу синтетика, полусинтетика
Объем масла моторного 3,7 л
Температура рабочая 90°
Ресурс ДВС заявленный 150000 км реальный 250000 км
Регулировка клапанов толкатели

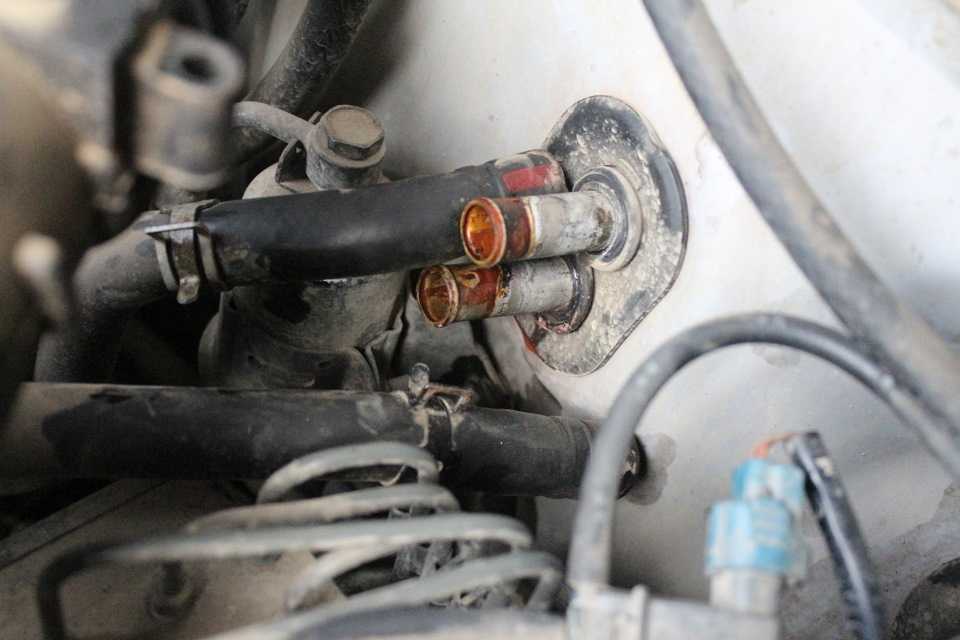

Система охлаждения принудительная, антифриз
Объем ОЖ 5,7 л
Помпа Aisin WPT-063
Свечи на 1NZ FE BKR5EYA-11 от NGK или Denso K16R-U11
Зазор свечи 1,1 мм
Цепь ГРМ 13506-21020
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр AMC TA-1678, Nipparts J1322102, Stellox 7101052SX, Miles AFAD094
Масляный фильтр Mann W68/3, VIC C-110, C-113, DC-01
Маховик 32101-52020, облегченный, 6 отверстий болтовых
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 25 Нм маховик – 108 Нм

болт сцепления – 64 Нм

крышка подшипника – 22 Нм + 90° (коренной) и 15 Нм + 90° (шатунный)

головка цилиндров – четыре стадии 29 Нм, 69 Нм + 90° + 90°

Регулируются характеристики двигателя исключительно для обеспечения регламента Евро-4 и действующих законодательств стран, в которые планируется экспорт автомобилей Toyota.

Технические характеристики 5VZ-FE

БЦ остался от 3VZ-E. ЦПГ применена с увеличенным диаметром гильз с 87.5 мм до 93.5 мм. В отличие от одновальных ГРМ (SOHC) на 3VZ-E/FE, применены более совершенные головки DOHC, а также улучшенный ремень ГРМ. Для лучшего охлаждения масла установили маслоохладитель и улучшенный вентилятор системы охлаждения. Увеличение размеров ЦПГ привело к увеличению впускного коллектора, он стал длиннее чем у предшественника, а вместе с тем улучшена работа на малых оборотах. Выпускной коллектор также был изменён для обеспечения мощности. За счёт новшеств увеличились объём в 3.4 литра и степень сжатия 9.6. Проведено небольшое изменение системы зажигания и установка последовательного впрыска топлива (по примеру 1MZ). Движок поддаётся тюнингу. За счёт установки турбокомпрессора от компании TRD можно повысить мощность до 245 л. с. В 2004 году производство было прекращено, а на его смену начато производство более технологичного движка 1GR-FE.

 Блок цилиндров выполнен  из чугуна
 Расположение цилиндров  V-образное
 Сколько цилиндров  6
 Цилиндры работают в следующем порядке  1, 2, 3, 4, 5, 6.
 Количество клапанов в цил.  4
 Диаметр цилиндра, мм  93.5
 3378
 Максимальная мощность, л.с./об.мин  190/4800
 Достигает крутящий момент, Нм/об.мин  298/3600
 Рекомендованное топливо  95
 Вес, кг  190
 Расход топлива, л/100 км (для 4 Раннер) — в городском цикле — на трассе — смешанном цикле  20.0 11.0 14.0
 Расход масла, гр./1000 км  до 1000
 Какое масло лить  0W-30, 5W-30, 5W-40, 10W-30
 Сколько масла лить, л  5.3
 Когда заменять масло, км  7000 — 10000
 Температура при работе двигателя, град. ~ 90 (если больше, надо искать причину)
 Ресурс до капитального ремонта, км — по данным завода — на практике  300 000 +
 Возможность тюнинга, л.с. — потенциал — без потери ресурса  400
 В силовом агрегате мотор скомпонован с: — 5-ти ступенчатой МКПП; — 4-х ступенчатой АКПП; — 5-ти ступенчатой АКПП. Toyota:
  •  R150F;
  •  A340E/F;
  •  A650E.

Регламент обслуживания 5A FE 1,5 л/105 л. с.

Во время эксплуатации двигатель 5A FE требует периодического ухода в конкретные сроки:

  • менять ремень ГРМ и навесного нужно после 50000 км;
  • разработчиками рекомендовано регулировать тепловые зазоры клапанов через 30000 пробега;
  • очистка для вентиляции картера изготовителем предусмотрена каждые 20 тысяч км;
  • производитель рекомендует замену моторного масла и масляного фильтра через 7500 км;
  • топливного фильтра хватает в среднем на 40000 пробега;
  • по рекомендации производителя воздушный фильтр каждый год устанавливают новый;
  • согласно дате выпуска антифриза с завода его хватает на два года или 40000 км;
  • у свечей зажигания для движков ресурс 20000 пробега;
  • выпускной коллектор прогорит уже через 60000 км.

Технические характеристики 1ZRFE

В настоящее время двигатель серии 1ZRFE производится в США и Китае, помимо Японии. Он имеет несколько модификаций и устанавливался на известные марки автомобилей Тойота. Но об этих двух вещах я расскажу позднее в специальных блоках.

А пока взглянем на таблицу технических характеристик.

Параметр двигателя серии 1ZR FE Значение
Тип Рядный
Максимальная мощность 124 лошадки
Количество цилиндров 4 шт
Количество клапанов 16 шт
Система газораспределения DOHC
Крутящий момент 157 Нм
Год выпуска 2006 – наше время
Система питания Впрыск
Степень сжатия 10,2 – 10,7
Экологический класс Евро 5
Расход горючего по городу 8,9 л
Расход горючего по трассе 5,8 л
Ресурс двигателя 300 000 км

Масло, которое заливают в движок:

  • 0W-20;
  • 5W-20;
  • 5W30;
  • 10W-30.

Этот движок имеет литой блок цилиндров из алюминия. Рубашка охлаждения открытого вида. Система фазорегуляции – Dual VVT-i. Как на впускном, так и на выпускном валах одинакова.

Впрыск движка распределенный. Система ACIS во коллекторе впуска может менять длину тракта и подстраиваться под режим работы мотора. Благодаря такому поведению соблюдаются нормы экологического класса Евро 5.

Особенности конструкции

Официальный мануал на атмосферный рядный двигатель 5A FE содержит описание конструкции:

  • блок чугунный, цилиндры расточены в теле без гильз, что резко повышает ремонтопригодность и снижает себестоимость;
  • головка блока цилиндров двухвальная с газораспределением DOHC 16V;
  • вначале система зажигания состояла из общей катушки, трамблера, пучка высоковольтных проводов, позже добавилась вторая катушка по схеме DIS-2;
  • здесь нет ни гидрокомпенсаторов, ни муфты VVTi, поэтому требования к качеству масла достаточно низкие;
  • форсировка чаще всего производится по аналогии с движками АвтоВАЗа расточкой цилиндров;
  • капремонт легко выполняется в гаражах собственными силами;
  • особенностью конструкции является ременный привод одного распредвала, второй получает вращение зубчатым колесом от него.

ГБЦ 5A-FE

Toyota 3S-FE

3S-FE в классе «D/D+»

Toyota highlander новый Честь открыть список выпадает мотору Toyta 3S-FE — представителю заслуженной серии S, который считается в ней одним из самых надежных и неприхотливых агрегатов. Двухлитровый объем, четыре цилиндра и шестнадцать клапанов — типичные показатели для массовых моторов 90-х. Привод распределительного вала ремнем, простой распределенный впрыск. Производился двигатель с 1986 по 2000 год.

Мощность составляла от 128 до 140 л.с. Более мощные версии этого мотора, 3S-GE и турбонаддувный 3S-GTE, унаследовали удачную конструкцию и неплохой ресурс. Двигатель 3S-FE устанавливался на целый ряд тойотовских моделей: Toyota Camry (1987-1991),Toyota Celica T200, Toyota Carina (1987-1998), Toyota Corona T170 / T190, Toyota Avensis (1997-2000), Toyota RAV4 (1994-2000), Toyota Picnic (1996-2002), Toyota MR2, а турбонаддувный 3S-GTE еще и на Toyota Caldina, Toyota Altezza.

Механики отмечают удивительную способность этого двигателя переносить высокие нагрузки и плохой сервис, удобство его ремонта и общую продуманность конструкции. При хорошем обслуживании такие моторы разменивают пробег в 500 тысяч километров без капремонта и с хорошим запасом на будущее. И умеют не докучать владельцам мелкими проблемами.

Двигатель 3S-FE считается одним из самых надежных и долговечных, среди бензиновых четвёрок. Для силовых агрегатов 90-х годов он был вполне обыкновенным: четыре цилиндра, шестнадцать клапанов и 2-литровый объем. Привод распределительного вала ремнем, простой распределенный впрыск. Производился двигатель с 1986 по 2000 год.

Мощность варьировалось от 128 до 140 «лошадок». Двигатель 3S-FE устанавливался на целый ряд популярных моделей Toyota, среди которых: Toyota Camry, Toyota Celica, Toyota MR2, Toyota Carina, Toyota Corona, Toyota Avensis, Toyota RAV4, и даже Toyota Lite/TownACE Noah. Более мощные версии этого мотора, такие как 3S-GE и турбонаддувный 3S-GTE, устанавливаемые на Toyota Caldina, Toyota Altezza, унаследовали удачную конструкцию и неплохой ресурс прародителя.

Отличительной чертой двигателя 3S-FE, является хорошая ремонтопригодность, способность переносить высокие нагрузки и в общем продуманность конструкции. При хорошем и своевременном обслуживании моторы могут запросто «отбегать» 500 000 километров без капремонта. И запас прочности еще останется.

1G-FE в классе «E».

Мотор 1G-FE относится к семейству рядных 24-клапанных шестицилиндровых ДВС с ременным приводом на один распредвал. Второй распредвал приводится в движение от первого через специальную шестерню («TwinCam с узкой головкой блока цилиндров»).

Двигатель 1G-FE BEAMS построен по аналогичной схеме, но имеет более сложную конструкцию и начинку ГБЦ, а также новые цилиндро-поршневую группу и коленчатый вал. Из электронных устройств в ДВС присутствуют система автоматического изменения фаз газораспределения VVT-i, электронно управляемая дроссельная заслонка ETCS, бесконтактное электронное зажигание DIS-6 и система управления геометрией впускного коллектора ACIS. Мотор Toyota 1G-FE ставился на большинство заднеприводных автомобилей класса Е и на некоторые модели класса Е+.

Список этих автомобилей с указанием их модификаций приведен ниже:

  • Mark 2 GX81/GX70G/GX90/GX100;
  • Chaser GX81/GX90/GX100;
  • Cresta GX81/GX90/GX100;
  • Crown GS130/131/136;
  • Crown/Crown MAJESTA GS141/ GS151;
  • Soarer GZ20;
  • Supra GA70

Более-менее достоверно мы можем говорить лишь о «ресурсе до переборки», когда двигатель массовой серии, вроде A или S, потребует первого серьезного вмешательства в механическую часть (не считая замены ремня ГРМ). У большинства движков переборка приходится на третью сотню пробега (порядка 200-250 тысяч км). Как правило, вмешательство это заключается в замене износившихся или залегших поршневых колец, а заодно и маслосъемных колпачков, то есть является именно переборкой, а не капитальным ремонтом (геометрия цилиндров и хон на стенках блока цилиндров обычно сохраняются).

Андрей Гончаров, эксперт рубрики «Ремонт автомобилей»

Двигатели Серии E: 5E FE и 5E FHE — DRIVE2

Серия E двигателей Toyota:

Представляет собой 4-х цилиндровые поршневые моторы с прямым расположением цилиндров. Вместо цепи для привода газораспределительного механизма используется зубчатый ремень.

Двигатели серии E были первыми мульти-клапанными моторами от Toyota разработанные с учетом высокой топливной экономичности, практичности и повседневного использования, а не направленные на производительность. Как и многие другие двигатели Toyota той эпохи серия E имеет чугунный блок цилиндров наряду с алюминиевой головкой блока цилиндров.

Они легче по сравнению с предыдущими двигателями Toyota из-за полого коленчатого вала, разбавленного состава головки блока цилиндров и ряда других сокращений внутри двигателя. Карбюраторные версии включают в себя новые улучшения — Variable-Vetury карбюратор. Все эти изменения положительно повлияли на экономичность и выбросы в окружающую среду.

Литраж серии E колеблется в пределах от 1 л до 1,5 л. Она вытеснила двигатели серии K из большинства автомобилей, на которые устанавливалась. Большое количество деталей серии взаимозаменяемы и могут быть установлены с другой модификации.

Двигатель 5E-FE:

Двигатель 5E-FE производился с 1990-го по 1998-й год. Рабочий объем цилиндров составлял 1,5 л (1497 куб. см). Его выходная мощность колеблется в пределах от 93 до 110 л.с. при 5400-6400 оборотах в минуту и от 123 до 140 Н · м при 3200-4000 оборотах в минуту.

Газораспределительный механизм был выполнен по схеме DOHC с 4-мя клапанами на цилиндр. Все двигатели 5E оснащались системой EFI(инжекторным впрыском топлива).

В 1995-м году Toyota стала комплектовать двигатель бесконтактной системой зажигания DIS-2, плоскими поршнями и сменила систему диагностики c OBD на OBD-2.

В выпускном коллекторе устанавливался датчик температуры отработанных газов. Если температура выхлопных газов превышала примерно 900°C, то на приборной панеле загорался специальный индикатор перегревы выпускной системы.

Во избежании разрушения двигателя при такой ситуации необходимо немедленно остановиться и заглушить двигатель. Если впоследствии лампочка загорится снова, то необходимо обратиться в сервис для анализа работы впускной системы, т.к.

соотношение воздух / топливо, попадающее в цилиндры находится далеко от идеала.

  • Двигатель устанавливался на автомобили:Toyota PaseoToyota SeraToyota TercelToyota RaumToyota CorollaToyota CorsaToyota CaldinaToyota Corolla II
  • Toyota Cynos
  • Двигатель 5E-FHE:

Это доработанная версия двигателя 5E-FE. Мощность была увеличена до 110 л.с., максимальные обороты подняты до 7200 в первом поколении и 7800 во втором поколении. На него устанавливался демпфер аналогичный как на 4E-FTE.

Был изменен профиль впускных и выпускных кулачков — он стал более агрессивным. Так же была установлена система изменения геометрии впускного коллектора ACIS, увеличена степень сжатия, усилены шатуны.

Этот двигатель взял в себя все лучшее от двигателей 4E и 5E.

3RZ-FE

Еще внедорожник комплектовали 2.7-литровым 150-сильным бензиновым мотором. В 1994 году 3RZ-FE заменил последний силовой агрегат серии R. Он предназначен для крупных автомобилей, коим и является Тойота Ленд Крузер Прадо. Это 4-цилиндровый рядный силовой агрегат с рабочим объемом 2693 куб. см. Подобные характеристики были присвоены движку за счет расточки цилиндров под 95 мм и установки кованного коленчатого вала с ходом поршня 95 мм, а также восьми противовесов. Накрывает чугунный блок алюминиевая головка блока с 16-ю клапанами. В «голове» установлены два распредвала DOHC. Гидравлические компенсаторы отсутствуют, поэтому в задачи автомобилиста входит самостоятельная регулировка тепловых зазоров. Лучше всего работу по регулировке клапанов выполнять раз в 40-50 тыс. км пробега.

В качестве привода газораспределительного механизма в нем установлена цепь. Распределенный впрыск топлива. Еще в нем задействована электронная система управления углом опережения зажигания ESA. Можно сказать, что 3RZ-FE удивительный мотор, эталон японской сферы моторостроения. В нем нет серьезных косяков и недостатков. Он конструктивно идеален, ремонтопригоден, а главное для автомобилистов, он не капризный и ресурсный. Известна масса случаев, когда автомобиль с 3RZ-FE проезжал от 500 тыс. км и выше. Это усредненный показатель ресурса этого двигателя

Следует обращать внимание на посторонние звуки в работе ДВС, иногда удается расслышать характерные растяжению цепь ГРМ шумы

Обычно цепь просится на замену на 200 тыс. км пробега, но иногда и раньше – кому как повезет. Менять сложно, а еще и дорого, поэтому к растратам следует быть готовым. Не рекомендуется затягивать с обслуживанием, так как в случае перескока цепи повредится ГБЦ, и тогда крупного ремонта вовсе не избежать. Если наблюдается неустойчивая работа агрегата, то, вероятней всего, вы затянули с регулировкой клапанов. Единственный минус 3RZ-FE заключается в том, что он не наделяет автомобиль хорошей динамикой. Но если для вас это не самое главное, если в приоритете надежность и ресурс, то смело приобретайте Ленд Крузер Прадо 2.7 – хороших предложений хватает.

Особенности конструкции

Двигатель 4E-FE четырёхтактный четырёхцилиндровый, 16-клапанный бензиновый с электронной системой управления впрыском топлива, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов.

Двигатель 4E-FE

Поколения

Двигатели 4E-FE второго поколения производились, начиная с 1994 года. Мощность двигателя уменьшилась до 88 л.с. (65 кВт) при 5500 об/мин, однако вырос крутящий момент: 118 Н•м при 4400 об/мин. 4E-FE второго поколения, по сути, тот же двигатель, что и первого.

Двигатели 4E-FE третьего поколения мощностью 85 л. с (63 кВт) при 5500 об/мин для Toyota Corolla и 82 л.с. (60 кВт) при 5500 об/мин для Toyota Starlet производились с 1996 по 1999 год. Изменениям по сравнению с двигателями второго поколения подвергся впускной коллектор и блок управления двигателем.

Техническое обслуживание 4E-FE

Блок цилиндров

Блок цилиндров отлит из чугуна. Блок, может быть, подвергнут расточке.

Параметр Значение
Диаметр цилиндра, мм Высокопрочный чугун
Диаметр цилиндра, мм 74,00
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм 51,018 — 51,024

Коленчатый вал

Коленчатый вал 5-опорный с 8 противовесами, установленными на продолжении щек коленчатого вала. В коленчатом валу выполнены каналы для подвода масла к коренным и шатунным подшипникам и другим элементам.

Параметр Значение
Диаметр коренных шеек, мм 46,985 — 47,000
Диаметр шатунных шеек, мм 39,985 — 40,000

Поршень

Поршни изготовлены из алюминиевого сплава. На днище поршня выполнены углубления для предотвращения контакта с клапанами при обрыве ремня ГРМ.

Параметр Значение
Диаметр, мм 73,900 — 73,930

Поршневые пальцы плавающего типа. Наружный диаметр поршневого пальца — 20 мм.

Головка блока цилиндров

Головка блока цилиндров выполнена из алюминиевого сплава. Свечи зажигания расположены в центре камер сгорания.

Ремонт головки блока 4E-FE

Впускной и выпускной клапаны

Диаметр стержня клапанов — 6 мм. Длина впускного клапана 93,45 мм (минимально допустимая — 92,95 мм), длина выпускного клапана 93,89 мм (минимально допустимая 93,39 мм).

Технические характеристики 7A-FE 105-120 Л.С.

Двигатель состоит из простейшего чугунного блока и алюминиевой головки, между ними прокладка металлопакет, привод ГРМ осуществляется с помощью ремня. Двух-распредвальная компоновка головки позволила реализовать механизм ГРМ без использования коромысел. При обрыве ремня мотор не гнет клапана, такие моторы называют безвтыковыми.

Технические характеристики двигателя 7A FE соответствуют нижеприведенным табличным значениям:

Объем двигателя, куб.см 1762
Максимальная мощность, л.с. 103-120
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 150 (15) / 2600
Используемое топливо Бензин АИ 92-95
Расход топлива, л/100 км Заявленный: 4,6-10

Реальный: 8-15

Тип двигателя 4-цилиндровый, 16-клапанный, DOHC
Диаметр цилиндра, мм 81
Ход поршня, мм 85,5
Компрессия, атм 10-13
Вес двигателя, кг 109
Система зажигания Трамблер, Индивидуальная катушка
Какое масло лить в двигатель по вязкости 5W30
Какое масло лучше для двигателя по производителю Toyota
Масло для 7A-FE по составу Синтетика

полусинтетика

минеральное

Объем масла моторного 3 – 4 л в зависимости от автомобиля
Температура рабочая 95°
Ресурс ДВС заявленный 300000 км

реальный 350000 км

Регулировка клапанов шайбы
Впускной коллектор Алюминий
Система охлаждения принудительная, антифриз
Объем ОЖ 5,4 л
Помпа GMB GWT-78A 16110-15070, Aisin WPT-018
Свечи на 7A-FE BCPR5EY от NGK, Champion RC12YC, Bosch FR8DC
Зазор свечи 0,85 мм
Ремень ГРМ Belt Timing 13568-19046
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Mann C311011
Масляный фильтр Vic-110, Mann W683
Маховик крепление на 6 болтов
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки Toyota 90913-02090 впускные

Toyota 90913-02088 выпускные

Таким образом двигатель 7A-FE является эталоном японской надежности и неприхотливости, он не гнет клапана, а его мощность достигает 120 лошадиных сил. Данный двигатель не предназначен для тюнинга, поэтому увеличить мощность будет достаточно сложно и форсировка не принесет значительного результата, зато прекрасен в повседневном использовании и при систематическом обслуживании не принесет хлопот своему владельцу.

Конструкция системы VVT-i

Исполнительный механизм VVT-i установлен на распределительном валу впускных клапанов — корпус привода соединен с ведомой звездочкой вала впускных клапанов, ротор — с валом.

Масло подводится с одной или другой стороны каждого из лепестков ротора, заставляя его и сам вал поворачиваться. Если двигатель заглушён, то устанавливается максимальный угол задержки (то есть угол, соответствующий наиболее позднему открытию и закрытию впускных клапанов).

Чтобы сразу после запуска, когда давление в масляной магистрали еще недостаточно для эффективного управления WT-i, не возникало ударов в механизме, ротор соединяется с корпусом стопорным штифтом (затем штифт отжимается давлением масла)

Управление VVT-i осуществляется при помощи клапана VVT-i (OCV — Oil Control Valve)

По сигналу блока управления электромагнит через плунжер перемещает основной золотник, перепуская масло в том или ином направлении. Когда двигатель заглушён, золотник перемещается пружиной таким образом, чтобы установился максимальный угол задержки.

1 — пружина, 2 — слив, 3 — подвод масла, 4 — золотник, 5 — разъем, 6 — плунжер,

7 — обмотка, 8 — к шкиву (задержка), 9 — к шкиву (опережение), 10 — корпус

1. Установите распределительный вал в тиски и убедитесь, что шестерня заблокирована.

2. Заклейте изолентой масляные каналы шейки распределительного вала, как показано на рисунке.

А — задержка, В — опережение, 1 — изолента, 2 — резиновая пробка.

Примечание: заткните один из масляных каналов со стороны опережения резиновой пробкой.

3. Проткните изоленту со стороны опережения и задержки (см. рисунок)

4. Подайте воздух под давлением 1,5 кг/см к двум отверстиям (со стороны задержки и опережения).

Примечание: при этом возможно разбрызгивание масла.

5. Убедитесь, что при подаче давления шестерня привода вращается в направлении, показанном на рисунке.

Примечание: в результате фиксатор должен освободить механизм, установленный на угол поворота, соответствующий самому позднему началу открытия впускных клапанов (максимальный угол задержки).

В зависимости от подведенного давления поворот шестерни механизма осуществляется без приложения дополнительных усилий (без подворачивания его рукой) или наоборот, с чрезмерным усилием.

Однако при наличии утечек воздуха фиксатор может не срабатывать правильно.

1. Выполните операции проверки элементов

2. Отверните центральный болт крепления и снимите шестерню привода распределительного вала в сборе.

Примечание: не отворачивайте четыре болта крепления звездочки к механизму системы VVT.

Toyota Corolla Fielder. Cнятие и установка стартера с двигателем 1NZ-FE, 2NZ-FE
Стартер с редуктором планетарного типа — схема

1. Тяговое реле ; 2. Крышка сердечника ; 3. рычаг привода, 4 — крышка со стороны привода, 5 — пластина,

6 — сателлиты, 7 — шайба, 8 — водило,

9 — шайба, 10 — эпицикл, 11 — амортизатор, 12 — подшипник, 13 — шайба,

14 — стопорное кольцо,

15 — обгонная муфта, 16 — ограничительная втулка, 17 — стопорное кольцо,

18 — стяжной болт, 19 — крышка со стороны коллектора, 20 — щеткодержатель,

21 кольцевое уплотнение, 22 — корпус, 23 — кольцевое уплотнение, 24 — якорь.

для увеличения рисунка — кликните по нему

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор 1NZ FE гарантированно гнет клапана во время обрыва цепи ГРМ. Однако более актуальны для пользователя другие неисправности:

Неконтролируемый расход моторного масла 1) износ маслосъемных колпачков 2) закоксовавшиеся или выработанные кольца 1) замена колпачков 2) замена колец
Сторонние звуки 1) растяжение цепи 2) износ вкладышей

3) нагар на клапанах

4) выработка роликов/толкателей

1) замена цепи комплектом 2) замена вкладышей

3) раскоксовка специальными моющими средствами

4) замена роликов, толкателей

Плавающие обороты 1) поломка РХХ 2) засорение заслонки 1) замена регулятора ХХ 2) прочистка дросселя


Ремонт 1NZ FE

Головка блока цилиндров, блок цилиндров, 4A-FЕ, 5A-FE, 7A-FE

Снятие и установка головки блока цилиндров (двигатели серии А). 1 — насос гидроусилителя рулевого управления, 2 — распределитель (4A-FE) или объединенный узел зажигания (5A-FE. 7A-FE), 3 — крышка воздушного фильтра с воздуховодом, 4 — крышка №1 подшипника распределительного вала, 5 — крышка №2 подшипника распределительного вала, 6 — крышка №3 подшипника распределительного вала, 7 — распределительный вал №1 (впускных клапанов), 8 — распределительный вал №2 (выпускных клапанов), 9 — шкив распределительного вала, 10 — сальник, 11 — масляный щуп, 12 — направляющая масляного щупа, 13 — шланг перепуска воздуха гидроусилителя рулевого управления, 14 — трос акселератора с кронштейном, 15 — трос управления клапаном-дросселем (АКПП), 16 — шланг возврата топлива, 17 — шайба, 18 — воздушный шланг (электропневмоклапана системы кондиционирования), 19 — воздушный шланг (усилителя тормозов), 20 — вакуумный шланг (датчика абсолютного давления во впускном коллекторе), 21 — кольцевое уплотнение, 22 — впускной патрубок охлаждающей жидкости №2, 23 — стойка впускного коллектора, 24 — регулировочная планка насоса гидроусилителя рулевого управления, 25 — прокладка, 26 — стойка коллектора, 27 — впускной шланг радиатора, 28 — выпускной шланг радиатора, 29 — шланг отопителя, 30 — входной топливный шланг, 31 — вакуумный шланг (аккумулятора паров топлива), 32 — разъем датчика положения коленчатого вала, 33 — приемная труба системы выпуска, 34 — прокладка головки блока цилиндров, 35 — выпускной коллектор, 36 — стойка коллектора, 37 — кронштейн, 38 — кронштейн приемной трубы системы выпуска.

Блок цилиндров, детали для разборки и сборки (двигатели серии А). 1 — компрессионные кольца, 2 — маслосъемное кольцо, 3 — поршень, 4 — поршневой палец, 5 — шатун, 6 — вкладыши шатунных подшипников, 7 — крышка шатуна, 8 — сальник, 9 — держатель заднего сальника, 10 — прокладка, 11 — блок цилиндров, 12 — кольцевое уплотнение, 13 — насос охлаждающей жидкости, 14 — правая опора двигателя, 15 — масляный насос, 16 — коленчатый вал, 17 — вкладыши коренных подшипников коленчатого вала, 18 — упорное полукольцо, 19 — крышка коренного подшипника, 20 — маслоприемник, 21 — масляный поддон, 22 — верхняя часть масляного поддона, 23 нижняя часть масляного поддона, 24 — маслоуспокоитель, 25 — сльвная пробка системы охлаждения;

Разборка и сборка головки блока цилиндров (серия А). 1 — крышка головки блока цилиндров, 2 — шайба, 3 — свеча зажигания, 4 — прокладка, 5 — регулировочная шайба, 6 — толкатель, 7 — сухари, 8 — тарелка пружины клапана,9 — пружина, 10 — маслосъемный колпачок, 11 — седло пружины, 12 — направляющая втулка клапана, 13 — клапан, 14 — крышка подшипника №1 распределительного вала, 15 — крышка подшипника распределительного вала, 16 — распределительный вал №1 (впускных клапанов), 17 — распределительный вал №2 (выпускных клапанов),18 — стопорное кольцо, 19 — волнистая пружина, 20 — вспомогательная шестерня, 21 — пружина, 22 — направляющая масляного щупа, 23 — кольцевое уплотнение, 24 — впускной патрубок охлаждающей жидкости, 25 — сегментная заглушка, 26 — шайба, 27 — крюк подъема двигателя, 28 — головка блока цилиндров, 29 — хомут, 30 — впускной шланг охлаждающей жидкости, 31 — кронштейн генератора, 32 — шкив распределительного вала, 33 — крышка №3 ремня привода ГРМ, 34 — шкив насоса охлаждающей жидкости, 35 — — крышка №2 ремня привода ГРМ, 36 — заглушка, 37 — шкив коленчатого вала, 38 — — крышка №1 ремня привода ГРМ, 39 — направляющая ремня привода ГРМ, 40 — зубчатый шкив коленчатого вала, 41 — пружина ролика-натяжителя, 42 — ролик-натяжитель, 43 — ремень привода ГРМ.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
