Volkswagen Passat B3 1988-1993. Руководство по техническому обслуживанию и ремонту
книга по ремонту
Автомануал по ремонту Volkswagen Passat в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате djvu.
Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.
Формат: djvu
Размер: 13,1 Mb
Книга по ремонту Volkswagen Passat
Эксплуатация любого автомобиля Volkswagen Passat невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.
Книга по ремонту Volkswagen Passat содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Руководство по ремонту Volkswagen Passat разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Volkswagen Passat);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Volkswagen Passat).
Любая из процедур ремонта Volkswagen Passat приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.
Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Volkswagen Passat высококвалифицированными автомеханиками.
Книга «Volkswagen Passat B3 1988-1993. Руководство по техническому обслуживанию и ремонту» необходима, чтобы диагностика и ремонт Volkswagen Passat могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.
Бесплатно скачать руководство по ремонту Volkswagen Passat Вы можете в формате djvu. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.
Характеристики двигателей ABF и 9A
| Производство | Volkswagen |
| Марка двигателя | EA113 |
| Годы выпуска | 1988-2000 |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 92.8 |
| Диаметр цилиндра, мм | 82.5 |
| Степень сжатия | 10.5 10.8 |
| Объем двигателя, куб.см | 1984 |
| Мощность двигателя, л.с./об.мин | 136/5800 150/6000 |
| Крутящий момент, Нм/об.мин | 180/4400 180/4800 |
| Топливо | 95 |
| Экологические нормы | — |
| Вес двигателя, кг | — |
| Расход топлива, л/100 км (для Golf 3 GTI) — город — трасса — смешан. | 11.9 6.5 8.5 |
| Расход масла, гр./1000 км | до 1000 |
| Масло в двигатель | 5W-30 5W-40 5W-50 10W-40 |
| Сколько масла в двигателе, л | 4.0 (9А) 4.3 |
| Замена масла проводится, км | 15000 (лучше 7500) |
| Рабочая температура двигателя, град. | — |
| Ресурс двигателя, тыс. км — по данным завода — на практике | — 400+ |
| Тюнинг, л.с. — потенциал — без потери ресурса | — н.д. |
| Двигатель устанавливался | VW Golf 2/3 VW Jetta VW Passat B3/B4 VW Corrado VW Sharan SEAT Cordoba SEAT Ibiza SEAT Toledo |
Масло в двигатель Кадди
Согласно рекомендациям производителя авто Volkswagen Caddy, для дизельных и бензиновых агрегатов необходимо использовать синтетику VAG Long Life III 5w30. Также можно заливать аналоги от других изготовителей с допусками VAG.
Оптимальны в Фольксваген Кадди предпочитают следующие масла с вязкостью 5w30:
Для замены понадобится +/- 5 литров масла. К примеру, для ДВС 1,9 TDI достаточно использовать 4 л.
При выборе масла в двигатель Volkswagen достаточно руководствоваться нормативами и допусками автопроизводителя. Не рекомендуется использовать несоответствующие смазки, поскольку это приведет к деформации движка.
3.2 л, 235 л.с., бензин, полный привод (4WD)/передний привод, МКПП/АКПП, 2003 — 2009
- Комплектации: 3.2 Comfortline, 3.2 Highline, 3.2 PanAmericana, 3.2 Tiptronic Comfortline, 3.2 Tiptronic Highline
- Двигатель: BDL
| Объем масла в двигателе | Классификация SAE | Интервал замены | Моторное масло |
| 6.1 л * | 5W-30, 5W-40 | 15000 км / 12 месяцев ** | Подобрать |
* — указан сервисный объем масла.
** — при эксплуатации автомобиля в тяжелых условиях (повышенная нагрузка, суровые окружающие условия, низкое качество топлива, городские пробки и поездки на короткие расстояния) рекомендуется сократить интревал замены моторного масла в 2 раза.
Обнаружили ошибку в данных? Пожалуйста, сообщите нам о ней.
Двигатель caab volkswagen какое масло
Подбор масла двигателя основывается на наличии допуска для автомобилей группы VAG. Для бензиновых моторов это 502.00 503.00 504.00, для дизельных — 505.00 505.01 506.00 507.00
Самый популярный мотор для Skoda Fabia
Сложнейший вопрос в плане того, что Фабия за два десятка лет выдержала свыше полутора сотен комплектаций в разных поколениях
Наверное, стоит обратить внимание на популярный мотор марки CBZB, попавший в два десятка комплектаций. Причём, внимание совсем иного, как для обзора, плана. Агрегат получился не очень удачным с точки зрения надёжности, количества «минусов» и общей оценки
Тем не менее, устанавливался он на машины второго поколения достаточно продолжительное время
Агрегат получился не очень удачным с точки зрения надёжности, количества «минусов» и общей оценки. Тем не менее, устанавливался он на машины второго поколения достаточно продолжительное время.
Рядный четырёхцилиндровый агрегат мощностью 105 л.с. с ЭБУ Siemens Simos 10 имеет ряд особенностей:
- цепной ГРМ;
- непосредственный впрыск высокого давления TSI;
- компьютерную систему зажигания и охлаждения.
Мотор выпускался в двух вариантах – как чистый «атмосферник» и с турбокомпрессором IHI 1634 в качестве нагнетателя.
Учитывая, что инженеры не до конца продумали концепцию «укладки» такого количества современных систем в небольшие размеры агрегата, недочётов в работе избежать не удалось. К их числу относятся проблемы с перескакиванием цепи в механизме ГРМ, сильная вибрация в режиме холостого хода, недостаточная степень прогрева «на холодную». Последний факт напрямую связан с ошибками проектировщиков в привязке системы непосредственного впрыска к общей концепции работы двигателя.
Как и большинство других немецких моторов, агрегат CBZB требователен к качеству заливаемого топлива и масла. Из-за несоблюдения основных правил эксплуатации двигателя его ресурс, первоначально заявленный производителем на уровне 250 тыс.км., оказался гораздо ниже.
Обслуживание двигателя Volkswagen 2E
В руководстве по эксплуатации автомобиля даны основные рекомендации по техническому обслуживанию и следует придерживаться обозначенных там сроков. Обслуживание ГРМ или своевременная замена маслосъёмных колпачков поможет уберечь гбц и другие узлы от поломки. Для уже не новой машины будет важен бережный уход, и не следует экономить на топливном или воздушном фильтре, или не придавать внимания разнице в компрессии на поршнях.
Не менее важной является и замена масла. Чтобы понять какое масло лить, следует посмотреть мануал к машине. Если заводом-изготовителем рекомендуется замена каждые 15 тыс
км пробега, то дорожные реалии могут внести коррективы в такой график. Для уверенности в надёжной работе машины замену можно проводить через 6-8 тыс. км, тем более что в такой необходимости легко убедиться с помощью щупа. Масло для двигателя 2E подходит 10W-40, но и марка 5W-40 не вызовет серьёзных проблем
Если заводом-изготовителем рекомендуется замена каждые 15 тыс. км пробега, то дорожные реалии могут внести коррективы в такой график. Для уверенности в надёжной работе машины замену можно проводить через 6-8 тыс. км, тем более что в такой необходимости легко убедиться с помощью щупа. Масло для двигателя 2E подходит 10W-40, но и марка 5W-40 не вызовет серьёзных проблем.
Краткое описание Volkswagen Passat CC
Автомобиль Volkswagen Passat CC появился в 2008 году. Он был сконструирован на основе VW Passat B6 (Typ 3C). Имеющиеся в названии буквы CC расшифровываются как Comfort-Coupe, что обозначает комфортное купе. Модель отличается более спортивной формой кузова.
Volkswagen Passat CC
Volkswagen Passat CC имеет панорамный подъемный люк. Он позволяет повысить комфорт вождения и ощутить свежий ветер и открытое небо во время поездки. Для подчеркивания элегантности салона имеется фоновая подсветка. Интенсивность освещения легко регулировать, подстраивая под свой комфорт.
Опционно можно заказать спортивный пакет. Он повышает безопасность вождения автомобиля. Машина становится заметнее на дороге. В спортивный комплект входят:
- биксеноновые фары;
- тонировка задних стекол;
- светодиодные дневные ходовые огни;
- противотуманки с функцией освещения поворотов;
- система адаптивной регулировки дальности света фар;
- хромированная окантовка;
- динамическое освещение поворотов основными фарами.
Volkswagen Passat CC предлагает просторный и комфортный салон, которым может похвалиться далеко не каждое купе. Машина стандартно имеет четыре сидения, но есть и пятиместная версия. Задний ряд авто можно сложить, что приведет к увеличению объема багажника. Комфортом славится и место водителя.
В январе 2012 года на автосалоне в Лос-Анджелесе была представлена обновленная версия автомобиля. Volkswagen Passat CC после рестайлинга поступил в продажу на отечественный рынок 21 апреля 2012 года. Авто преобразилось внешне. Основные изменения коснулись фар и решетки радиатора. Интерьер салона обновленной модели стал более приятным и богатым.
Volkswagen Passat CC после рестайлинга
Надежность, проблемы и ремонт двигателя G16А
Выпуск моторов G16A был начат в 1988 году специально для автомобилей Сузуки Эскудо, а в качестве основы для его создания выбрали G13A. Здесь алюминиевый блок цилиндров с увеличенной высотой (213.8 мм, у G13A было 186.6 мм), в котором вращается коленвал с ходом поршня 90 мм (было 75.5 мм), диаметр цилиндров увеличили с 74 мм до 75 мм, а также поставили шатуны длинной 139.6 мм, высота поршней здесь 28.3 мм. По итогу имеем высокий блок, длинноходный мотор и 1.6 литра рабочего объема.
Сперва данный блок накрывала 8-клапанная одновальная SOHC головка. Размер клапанов на впуске 36 мм, на выпуске 32.5 мм. Распредвал вращается с помощью ремня ГРМ, который служит 100 тыс. км и дальше предписана замена. При его обрыве клапана не загибает. Если вы используете не оригинальный ремень ГРМ, тогда лучше меняйте через 60 тыс. км.Данные моторы были как карбюраторные, так и с моновпрыском. У них своя поршневая, не такая как на 16-клапанном и степень сжатия 8.9 единиц.Такие моторы называются G16A.
Начиная с 1990 года пошли 16-клапанные головки с одним распредвалом. Характеристики распредвала следующие: фаза 232/238 градусов, подъем 7.3/8.08 мм.Диаметр клапанов такой: впуск 29.2 мм, выпуск 25 мм, стержень клапана 5.5 мм. Привод распредвала такой же ременной, ремень ГРМ служит 100 тыс. км и в случае обрыва не гнет клапана. Наша рекомендация такая же — меняйте чаще, раз в 60 тыс. км будет нормально. По регламенту вы должны проверять необходимость регулировки клапанов каждые 20 тыс. км. Зазоры клапанов на холодную: впуск 0.13 — 0.17 мм, выпуск 0.17 — 0.21 мм; зазоры на горячую: впуск 0.23 — 0.27 мм, выпуск 0.28 — 0.32 мм.Здесь уже стоит распределенный впрыск и поршневая со степенью сжатия 9.5.Такие моторы называются G16B во всем мире, но в Японии, Индонезии и в еще некоторых странах имя осталось прежнее — G16A.
Отличие G16A и G16B только в головках (8 клапанов и 16 клапанов соответственно), японские версии имеют только одно название — G16A.
Это не единственный двигатель из семейства Suzuki G, тут есть еще несколько вариантов: G10, G10 Turbo, G10B, G12, G13A, G13B, G13BA, G13BB, G13C, G13K, G15A.
На основном конвейере этот мотор продержался до 2001 года, когда появился М16А и в течение года заменил G16A / G16B практически на всех автомобилях. Моторы выпущенные после 2001 года можно встретить на индийских Suzuki Baleno и минивене Suzuki APV. Последний выпускается по сей день для Ближнего Востока и Африки, стран Южной и Центральной Америки, а также Азии и туда до сих пор ставят G16A.
Проблемы и надежность двигателей G16A
1. Уходит антифриз. Периодически на очень старых моторах с большим пробегом (или небольшим, но скрученным до вас) встречаются трещины в блоке цилиндров, которые возникают, по предположению, из-за холодного климата и перепадов температур. Лечится заменой блока цилиндров, варить большого смысла нет, велик шанс поймать еще одну трещину и снова разбирать мотор.
2. Посторонние шумы + повышенный расход бензина. Вероятно образовалась трещина в выпускном коллекторе, что не редкость для G16A. Заварить трещину на чугуне можно, но умельцев не так много, а заварив где попало очень скоро она снова появится в том же месте — так обычно и происходит. Эта проблема была решена ближе к концу 1993 года, соответственно, в таких случаях принято менять коллектор на такой же выпуска 1994+ года.
3. Течь масла. Самое популярное место откуда течет — трамблер. Обычно все промазывается герметиком + под бугелем тоже и все работает нормально.
4. Не заводится. Проверяйте заряжен ли аккумулятор, крутит ли стартер, ну а далее смотрите гудит ли бензонасос, не закисло ли реле, не залило ли свечи.
5. Заливает свечи
Нужно проверить не льют ли форсунки, в каком состоянии свечи и просушить их, а также стоит уделить внимание катушке, трамблеру и проводам
Еще мотор нельзя перегревать, от него запросто могут образоваться трещины в ГБЦ. В остальном мотор конструктивно простой и надежный (когда новый), его ресурс легко переваливает за 400 тыс. км. Но двигателям G16A на территории СНГ уже 20+ лет, за это время сменилось бесчисленное количество владельцев, пробег скручивался через одного, обслуживание было неизвестно какое — здесь возможны любые неприятности. Поэтому сегодня говорить о надежности этого движка очень сложно.
Характеристики силовой установки BCA
Описание параметров двигателя даёт более полное представление о его возможностях, которые подойдут даже для современных машин. Надёжная схема ГРМ и удачная конструкция мотора делают серию BCA конкурентоспособной.
| Производство | Volkswagen |
| Марка двигателя | BCA |
| Годы выпуска | 1996 — 2011 |
| Материал блока цилиндров | алюминий |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 75.6 |
| Диаметр цилиндра, мм | 76.5 |
| Степень сжатия | 10.5 |
| Объем двигателя, куб.см | 1390 |
| Мощность двигателя, л.с./об.мин | 75/5000 |
| Крутящий момент, Нм/об.мин | 126/3800 |
| Топливо | Бензин АИ-95 |
| Экологические нормы | Euro IV |
| Вес двигателя, кг | н.д |
| Расход топлива, л/100 км | 6.8 — 7.1 |
| Тип газораспределительного механизма | DOHC |
| Масло в двигатель | 5W40 |
| Сколько масла в двигателе, л | 3.2 |
| Порядок работы цилиндров | 1-3-4-2 |
| Турбонагнетатель | нет |
| Замена масла проводится, км | 10000 лучше 7000 |
| Расход малса, мл/100км | до 500 |
| Ресурс двигателя, тыс. км | |
| — по данным завода | н.д |
| — на практике | 200+ |
| Тюнинг | |
| — потенциал | 200+ |
| — без потери ресурса | н.д |
| Двигатель устанавливался | VW Golf |
| VW Bora | |
| VW New Beetle | |
| Skoda Octavia |
Ремонт силовой установки Volkswagen BCA не вызовет вопросов в сервисном центре, и мастерам хорошо знакомы мануалы по обслуживанию таких двигателей. У этих моторов редко бывают неполадки с компрессией, а их качество изготовления исключает большинство проблем присущих аналогичным силовым агрегатам. Хотя потенциал подобного двигателя и не слишком велик, его вполне хватит для ежедневных поездок.
Оригинальное масло Фольксваген
Оригинальное фольксвагеновское масло делает Castrol
На канистре указаны реквизиты производителя — Сетра Лубрикантс. Значит, при покупке Кастрол мы приобретаем тот же самый оригинал или очень близкий к нему продукт. Канистра Castrol имеет ряд защит от подделки: надпись на крышке, фольгированный значок в виде замка на этикетке, выгравированный лазером код на нижней части канистры. Нанесенный краской код на канистре с оригинальным маслом — первый признак подделки.
Далее выложен список наименований моторного масла, которое рекомендовано для заливки в автомобили группы VAG, а также оригинал.
Обзор импортного и отечественного моторного масла с допусками и одобрениями VW
По ссылкам — описание, классификации, коды для заказа, физико–химические свойства и характеристики, цены различных производителей. Стоимость может колебаться как по времени, так и местоположению рынка автозапчастей, но провести сравнительный анализ стоимости у разных производителей позволяет.
Коды для заказа тоже могут меняться. У некоторых марок единых артикулов нет вовсе.
Проблемы и недостатки 1.6 TDI
Жалуются владельцы разве что на чувствительность пьезоэлектрических форсунок к качеству топлива. Последнее напрямую отражается на проблемах с запуском и неравномерной работой мотора и его мощности. Троение двигателя, плавающие обороты и провалы в работе — признаки забитых форсунок. Ситуация осложняется тем, что замена их очень дорогостояща, а ремонт не даст нужного результата.
Проблемы встречаются и с DPF-фильтром: при езде в городском цикле, на короткие дистанции с частыми остановками, он быстро забивается и выходит из строя, что также отражается на неравномерной работе двигателя.
Некоторые владельцы столкнулись с масляными утечками. Течет оно из-за пробитой прокладки под ГБЦ.
На более мощных версиях 1.6 TDI случается преждевременный износ двухмассового маховика. Но в целом, сцепление служит больше 200 тыс. км. пробега без замены.
Выход из строя турбины — как правило, следствие слишком большого интервала замены масла. Сервисмены рекомендуют не доверять регламенту производстеля, а менять смазку раз в 8-10 тыс. км.
Итого
Несмотря на малый стаж, этот турбодизель показывает себя надежным. Если вкладываться в обслуживание и хорошие расходники, технических проблем удастся избежать, а ломаться там особо нечему.
Динамики 1.6 TDI вполне хватает на не самых крупных автомобилях при передвижении в городе и по трассе.
Безусловно порадует владельцев и топливная экономичность 1.6 TDI, причем независимо от его модификации.
Особенности, надежность и ресурс турбодизеля 1.9 TDI Volkswagen мы рассматривали здесь.
Обзор неисправностей и способы их ликвидации
Выполняя капремонт двигателя большинство автовладельцев обращают внимание на состояние коленвала. На нем часто можно обнаружить задиры
Устраняется данный дефект при помощи притирки. Если отклонение параметров коленвала слишком велико от нормы, то рекомендована его замена.

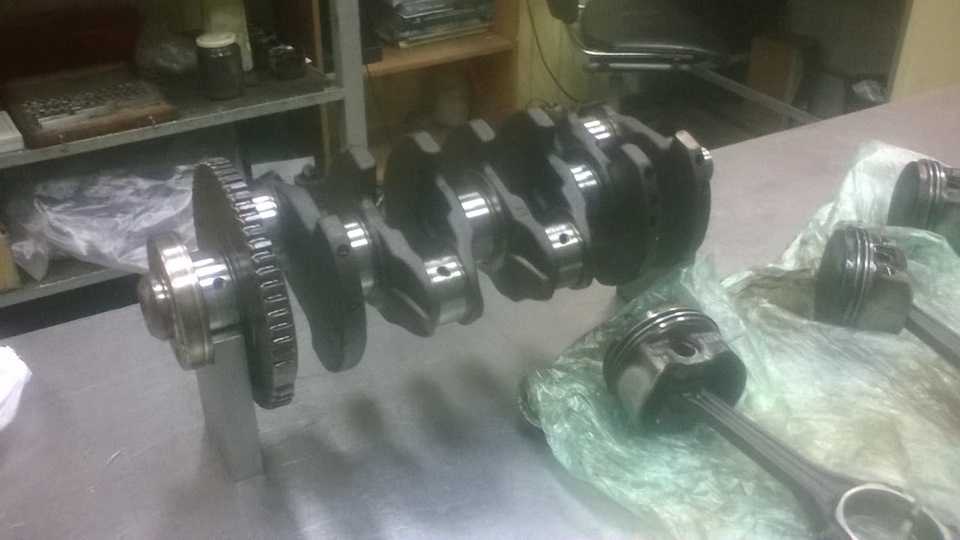

Коленвал, отправленный на ревизию

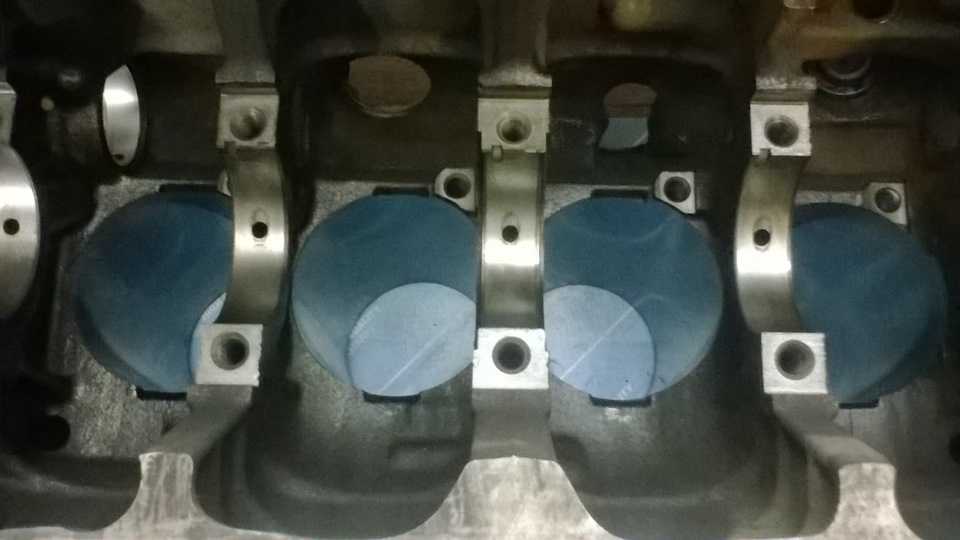

Блок цилиндров после расточки
При возникновении вибрации может потребовать балансировку маховик силовой установки. Если данную операцию не произвести вовремя двс и навесное оборудование могут получить повреждения. Также разрушиться могут опоры двигателя и впускной коллектор. Особо опасна разбалансировка маховика, если производилась форсировка мотора.
Элементы гбц малокапризны. Наличие 4 клапанов на цилиндр усложняет конструкцию, но в целом она надежная. Распредвал при соблюдении регламента технического обслуживания служит до полного капремонта силовой установки.
Надежность, проблемы и ремонт двигателей ABF и 9А
В июле 1988 года начали продавать Volkswagen Passat B3 с 16-клапанным 2.0-литровым двигателем 9А. В основе этого мотора лежал 4-х цилиндровый чугунный низкий блок (высота 220 мм), в котором был установлен коленвал с ходом поршня 92.8 мм, шатуны длинной 144 мм и поршни диаметром 82.5 мм (высота поршней 30.2 мм). Это дает возможность получить 2 литра объема, а степень сжатия здесь 10.8. Накрыли блок алюминиевой 16-клапанной головкой с двумя распредвалами. Диаметр впускных клапанов 32 мм, выпускных 28 мм, диаметр штока клапана 7 мм. Характеристики распредвалов 9А: эффективная фаза 200/226, подъем 9.0/10.3 мм. Вращает распредвалы ремень ГРМ, его срок службы 90 тыс. км, если вовремя его не заменить, то может произойти обрыв ремня. В таких случаях двигатель 9А гнет клапана. Управляет мотором Bosch KE-Motronic. Он развивал 136 л.с. при 5800 об/мин и крутящий момент 180 Нм при 4400 об/мин. Ставили такой движок до 1994 года, но с 1992 года его начали менять на 16-клапанный ABF. Двигатель ABF отличается от 9A высоким блоком цилиндров (236 мм), более длинными шатунами (159 мм), новыми поршнями (высота 31.6 мм) и степенью сжатия 10.5. Головка также была немного изменена, диаметр выпускных клапанов уменьшился до 27 мм, а распредвалы заменили на более агрессивные. Характеристики распредвалов ABF: фаза 220/228, подъем 10.8/10.8 мм. Блок управления здесь на D igifant 3.0, а с 1994 года это Digifant 3.2. Это дало результат: мощность выросла до 150 л.с. при 6000 об/мин, крутящий момент 180 Нм при 4800 об/мин.
