Двигатель змз 406

Когда менять и сколько масла лить в двигатель ЗМЗ 406

В обязанность каждому водителю обязуется следить за техническим состоянием всех систем авто. Проверять уровень масла на своей машине рекомендуется каждые 300-500 км в зависимости от техсостояния двигателя, перед выездом авто на маршрут. А через каждые 10000 км

пробега необходимо произвести замену масла с одновременной заменой фильтрующего элемента. Также обязательно необходимо проверять систему смазки на герметичность (отсутствие масляных подтёков и масляных пятен).

Согласно руководству по эксплуатации, в двигатель ЗМЗ 406 для замены необходимо 6 л масла

. Однако при его заливе, рекомендуется не лить всю смазку сразу. Необходимо сохранять уровень смазкиоколо о, так как кривошипные головки шатунов будут погружаться в смазку и разбрызгивать её, тем самым, вызывая в картере формирование масляного тумана. Это негативно влияет на работу двигателя в целом.

При измерение уровня масла следует помнить, что расстояние между о и «О» соответствует объёму масла 1-го литра.

Отличие инжектора от карбюратора

Долгое время выпускались лишь модели карбюраторного типа. Со временем появились инжекторные. Благодаря этому удалось достичь некоторых характеристик, например уменьшить количество потребляемого топлива. Если следовать теории о ДВС, то карбюраторный двигатель «Газель» 406 начинает мощнее работать при соответствующем поднятии уровня вращения коленчатого вала. Как этого можно достичь? Механизм сделан таким образом, что при резком нажатии на педаль возрастает количество паров бензина. Это, в свою очередь, способствует возрастанию скорости коленчатого вала.

Инжекторный двигатель 406 (ГАЗ часто его использовал) работает при помощи микропроцессора. Благодаря ему даже при легком нажатии на педаль динамика езды на машине будет улучшена.

Конструкция и особенности

Двигатель бензиновый, четырехцилиндровый шестнадцатиклапанный, рядный с распределенным впрыском топлива и микропроцессорной системой управления. Мощность 145 л.с. при оборотах коленчатого вала 5200. Рабочий объем — 2,28 литра.

Блок литой чугунный, цилиндры выполнены проточкой непосредственно в теле блока. Такое решение позволило сделать блок очень жестким, а зазоры в парах трения стали более стабильными. Тем не менее, предусмотрена возможность его ремонтной расточки (допускается три ремонта). Вентиляция картера закрытого типа, принудительная. Коленчатый вал из магниевого чугуна вращается в пяти опорах на подшипниках скольжения. Продольные перемещения вала ограничены упорными полукольцами, установленными в выборках третьей коренной опоры. Оба конца вала, на радость автослесарей, уплотнены самоподжимающимися резиновыми либо силиконовыми сальниками. Поршни литые алюминиевые с двумя компрессионными и одним составным маслосъемным кольцом. Шатуны стальные двутаврового сечения, с разъемной нижней головкой на подшипнике скольжения. Поршневые пальцы плавающего типа, не закрепленные ни в поршне, ни в верхней головке шатуна. Продольное перемещение ограничено лишь стопорными кольцами. Ход поршня уменьшен до 86 мм. Диаметр поршня остался прежним — 92 мм. Система смазки двигателя ЗМЗ 406 полнопоточная, комбинированная. Втулки, подшипники скольжения и гидротолкатели получают смазку под давлением, а стенки цилиндров смазываются разбрызгиванием. Масляный насос шестереночный, односекционный с достаточно оригинальной конструкцией привода. Традиционно вал масляного насоса приводится или зубчатой передачей от коленчатого вала, или через косозубые шестерни от распредвала, однако инженерам ЗМЗ такие решения показались недостаточно интересными, и они пошли своим путем. Привод вращается от промежуточного вала ГРМ, приводимого цепью. Получилось достаточно громоздко, но в целом достаточно надежно. Мотористы, в основном, считают это новшество вредительством, возможно, они правы. Редукционный клапан открывается при давлении в системе 0,7-0,9 кгс/см2, направляя масло в масляный радиатор, откуда оно стекает в картер двигателя. Подробнее о системе смазки ЗМЗ 406 можно прочесть здесь. Система охлаждения замкнутого типа, работает под избыточным давлением.

В силу более высокой степени форсировки, двигатель достаточно требователен к качеству моторного масла и нуждается в более серьезном отношении к обслуживанию, чем его предшественники. Головка блока отлита из алюминиевого сплава. Камера сгорания шатрового типа с четырьмя клапанами на цилиндр. Клапанный механизм получил гидротолкатели, что избавило автолюбителей от необходимости регулировки клапанов. Впускной и выпускной коллекторы разнесены по разным сторонам головки. Распределительные валы теперь также расположены в головке, их два, один работает с впускными клапанами, второй — с выпускными. Валы литые из чугуна, вращаются на пяти опорах в подшипниках скольжения. Продольное перемещение валов ограничивается пластиковыми упорными полукольцами в передней крышке и передних опорах. Привод валов цепной, двухступенчатый с использованием промежуточного вала. Цепь верхней ступени имеет 70 звеньев, нижней — 90. Натяжение цепей регулируется автоматическими гидронатяжителями с упорными башмаками из износостойкого пластика. В дальнейшем, башмаки были заменены на рычаги со звездами, что увеличило ресурс механизма между ремонтами

Обратите внимание — цепи с разными типами натяжителей не взаимозаменяемые. Выпускной коллектор чугунный

Впускной коллектор отлит из алюминия, на нем смонтирован ресивер, к фланцу которого крепится дроссельный узел с тросовым приводом. Дроссель имеет подогрев от магистрали охлаждения двигателя. Топливо подается в камеры сгорания через индивидуальные форсунки (распределенный впрыск). Управление впрыском электронное. Система зажигания микропроцессорная. Опирающаяся в работе на показания датчиков двигателя. В разные годы использовались блоки управления двигателем МИКАС-5.4, МИКАС-7.1, ИТЭЛМА VS 5.6, СОАТЭ. Соответственно, менялись и некоторые датчики, в частности ДМРВ.

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.

Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

1. наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
2. общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
3. применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
4. за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
5. применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

1. степень сжатия составляет 9,4;
2. рабочий объём 2,4 литра;
3. крутящий момент достигает 211 Нм;
4. мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Проблемы, доставшиеся двигателю от предшественника

Поскольку рассматриваемый мотор является, по сути, усовершенствованной версией ЗМЗ-406, ему в наследство достались и слабые места предыдущего исполнения. Описание самых распространенных из них надлежит исследовать подробнее:

1. наиболее проблемным местом считаются гидронатяжители цепного привода ГРМ. Их частое подклинивание препятствует своевременному гашению колебаний цепи. Подобная неисправность дает о себе знать усиливающимся шумом при эксплуатации. Цепь, хуже натягиваемая башмаком, со временем способна перескочить на зуб. В таком случае дорогостоящие мероприятия по ремонту являются единственным выходом из ситуации;
2. доработка каналов блока и улучшенная прокладка, к сожалению, не гарантируют защиты двигателя от перегрева, к которому он оказался весьма склонным. Причины обычно устраняются заменой негодного термостата или ликвидацией неисправностей в радиаторе охлаждающей системы;
3. чрезмерное поглощение силовым агрегатом смазки объясняется одной из двух причин. Во-первых, это непригодные маслосъемные кольца или клапанные сальники вызывают повышенный расход. Во-вторых, возможно протекание масла из-под клапанной крышки, причем место утечки аналогично 406 двигателю;
4. неравномерность холостого хода и некоторые провалы при эксплуатации мотора свидетельствуют о неполадках свечей зажигания. Установка новых деталей взамен непригодных способна полностью ликвидировать проблему;
5. изношенные гидрокомпенсаторы тепловых зазоров проявляют себя настойчивым стуком, сопровождающим работу силового агрегата. Предельный срок их службы ограничивается 50 тыс.км пробега. Аналогичными симптомами характеризуется износ поршневой группы. Избавиться от докучливого шумового эффекта при эксплуатации двигателя можно своевременной заменой вышедших из строя деталей.

Среди них далеко не последнее место принадлежит неполадкам электрической системы и датчиков. Кроме того, многих владельцев весьма напрягает нестабильная работа бензонасоса. Сборка двигателя также выполняется на недостаточно высоком уровне.

Различия в карбюраторных и инжекторных «3M3-406»

В карбюраторных «3M3-406» использовались карбюраторы модели «К-151». Увеличение степени сжатия до 9,3 (вместо 8,2 на двигателе модели «3M3-402») за счёт камеры сгорания с центральным расположением свечи; применение системы распределённого (поочередного, в соответствии с порядком работы цилиндров) впрыска топлива во впускную трубу электромагнитными форсунками, вместо карбюраторного питания, обеспечило повышение мощности и максимального крутящего момента, по сравнению с 402-м мотором и карбюраторным «3M3-406». А также одновременно способствовало снижению расхода топлива и уменьшению токсичности отработанных газов.

Для укрепления надёжности моторов «3M3-406» после перехода на инжектор, в условиях эксплуатации при бо́льшей мощности и бо́льших оборотов коленвала на моторе и был внедрён чугунный блок цилиндров без вставных гильз, имеющий высокую жёсткость и более стабильные зазоры в парах трения; ход поршня снизили с 92 мм до 86 мм, уменьшили вес поршня и поршневого пальца, применили более качественные материалы для коленвала, шатунов, болтов шатунов, поршневых пальцев и прочих деталей.

Конструкция привода распределительных валов двигателя – цепная двухступенчатая, с автоматическими гидравлическими натяжителями цепей; в клапанном механизме внедрены гидротолкатели, которые избавляют от надобности в регулировке зазоров.

Применение гидравлических устройств, внушительная степень форсировки двигателя «3M3-406» подразумевают высокое качество очистки моторного масла. Поэтому в моторе используется полнопоточный масляный фильтр с дополнительным фильтрующим элементом, который исключает попадание неочищенного масла в двигатель при запуске холодного двигателя, и при засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется более надёжным плоским поликлиновым ремнём.

На двигателях«3M3-406» использовано диафрагменное сцепление с так эллипснонавитыми накладками ведомого диска. Такая конструкция отличается значительной износостойкостью и исключительной долговечностью.

Комплексная система управления включает ещё и также функции управления системой зажигания, позволяя чрезвычайно точно дозировать подачу топлива, корректировать угол опережения зажигания, в том числе и по параметру детонации, при изменяющихся режимах работы мотора. Это позволяет обеспечить оптимальные мощностные, экономические и токсические показатели.

История создания двигателя для автомобиля ГАЗ 51

В середине тридцатых годов двадцатого века 4-цилиндровый мотор М-1, разработанный для оборонной промышленности, уже не соответствовал предъявляемым запросам по мощности – требовался более сильный двигатель для грузового автомобиля. Таким ДВС мог стать шестицилиндровый силовой агрегат нового поколения. Но своих конструкторских решений на тот момент в Советском Союзе не было, и в 1937 году было решено закупить чертежи американской модели D5 компании Dodge.

Так получилось, что в чертежах не хватало некоторых деталей, и конструкторы Горьковского автомобильного завода самостоятельно дорабатывали необходимые элементы. Несмотря на то, что новый двигатель внешне похож на американский вариант, он считается собственной, оригинальной разработкой.

Пример двигателя ранней версии для грузовика ГАЗ 51

Новая модель получила индекс ГАЗ 11. Мотор имел свои конструкторские решения, от модели D5 он имел следующие отличия:

• Маслоприемник насоса масляной системы был плавающего типа, на американском образце маслоприемник крепился жестко;
• Газораспределительный механизм ГАЗ 11 имел шестеренчатую передачу (текстолитовая шестерня распределительного вала и металлическая шестерня коленчатого вала). На D5 металлические «звездочки» связывались между собой с помощью цепи (цепная передача);
• Карбюратор К-23 «газовского» двигателя имел собственную разработку и был оснащен новшествами тех времен – экономайзером и насосом-ускорителем.

Особенности электронной системы зажигания ЗМЗ 406

Электронное зажигание на моторе ЗМЗ 406 чисто российское изобретение. Электронная начинка полностью унифицирована. Существует несколько версий программного электронного блока. Программное обеспечение устанавливается в зависимости от конкретных технических характеристик.

Так например мотор 4061 10 имеет степень сжатия 8:1, он рассчитан работать на АИ 76. Этому движку требуется программное обеспечение которое будит способствовать работе мотора на этом горючем. Если электронный блок с программным обеспечением для 4061 движка установить на 4063 модель, то двигатель нормально работать не будит. Это говорит о том, что блоки зажигания с программным обеспечением не взаимозаменяемые, например с 4061 на 4062 движок ставить нельзя.

В чём различия карбюраторный и инжекторной системы питания

Изначально был изобретён ДВС с карбюраторной системой питания. За приготовление состава горючей смеси отвечал карбюратор. Позже, был изобретён инжектор. Применение инжекторной системы облегчило запуск двигателя, снизило расход горючего, улучшило динамику мотора. Почему так произошло, в чём разница?

Ответить на этот вопрос можно разобравшись, в процессах, происходящих в карбюраторных и инжекторных силовых агрегатах. Производительность мотора с карбюратором напрямую зависит от числа оборотов коленвала.

Чем выше обороты, тем больше расход горючего и больше выброс вредных веществ. Когда происходит нажатие на педаль газа карбюраторного автомобиля, в карбюраторных увеличивается количество паров бензина. Оно настолько избыточное, что не успевает сгорать, часть догорает в выпускном коллекторе. Тем самым увеличивая расход бензина и содержание вредных веществ, в выхлопных газах.

В инжекторном движке все происходит по другому. Любое лёгкое нажатие на акселератор контролирует микропроцессор. Происходит моментальная коррекция необходимого количества топлива, которое впрыскивается непосредственно в камеру сгорания. Четкая коррекция распределённого впрыска, улучшает динамику и приемистость автомобиля, снижает расход горючего и уменьшает количество вредных веществ в выхлопных газах.

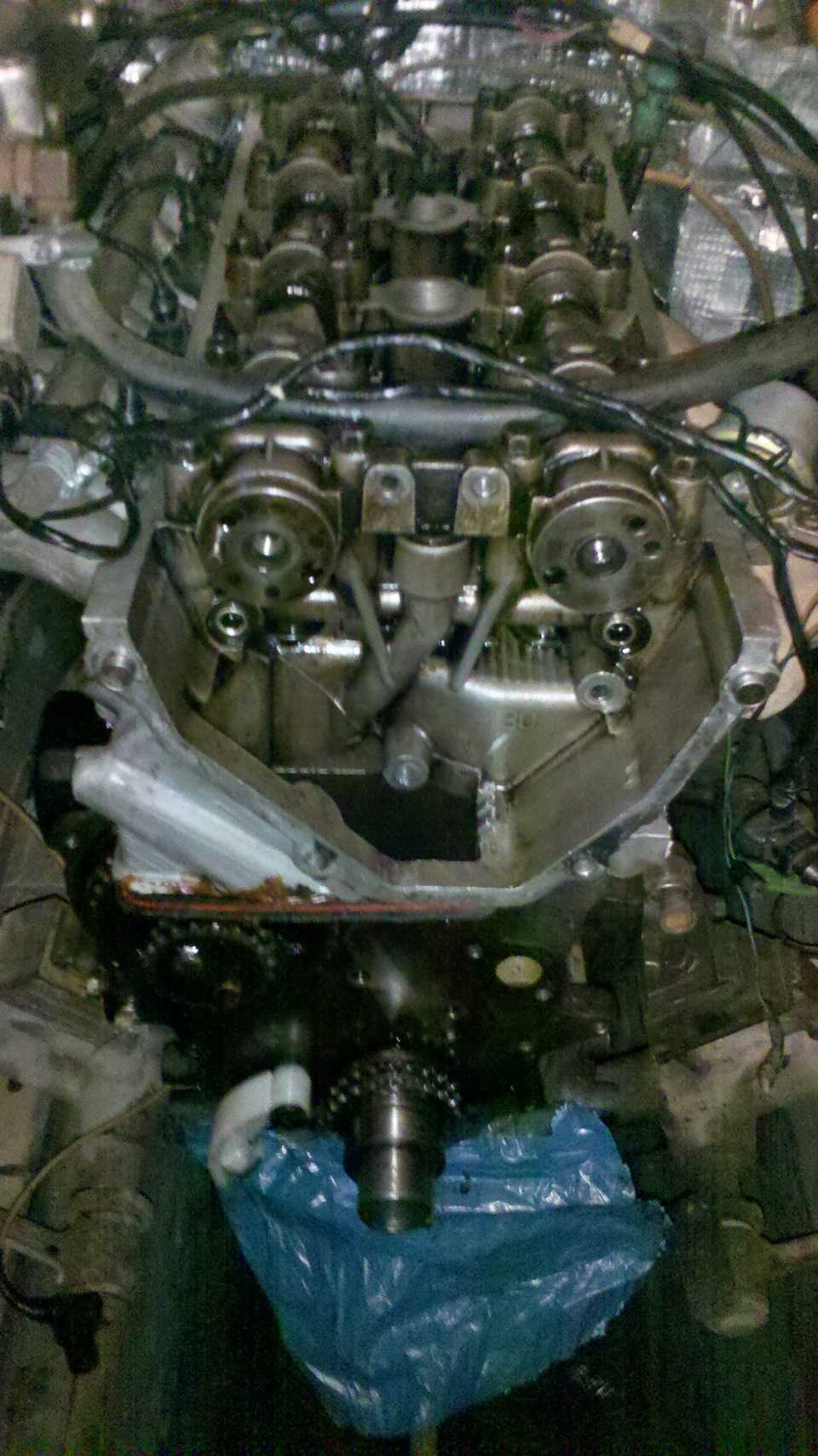

1.1.2. Конструкция двигателя: Газораспределительный механизм.

Распределительные валы — отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности введен отбел кулачков. Валы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы. Привод распределительных валов (рис.6) — цепной, двухступенчатый. Включает в себя: звездочку 1 коленчатого вала, ведомую 5 и ведущую 6 звездочки промежуточного вала, ведомые звездочки 12 и 14 распределительных валов, две цепи (72 и 92 звена) 4 и 9, гидронатяжители с усиленной пружиной 2 и 8, рычаги натяжного устройства 3 и 7 и успокоители цепей 13, 16 и 17 . Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке цилиндров.

Рис.6. Привод распределительных валов: 1 – звездочка коленчатого вала; 2 – гидронатяжитель нижний; 3 – рычаг натяжного устройства нижней цепи; 4 – цепь нижняя; 5 –звездочка промежуточного вала ведомая; 6 – звездочка промежуточного вала ведущая; 7 – рычаг натяжного устройства верхней цепи; 8 – гидронатяжитель верхний; 9 – цепь верхняя; 10 – установочная метка на звездочке; 11 – установочные штифты; 12 – звездочка распределительного вала впускных клапанов; 13 –успокоитель цепи верхний; 14 – звездочка распределительного вала выпускных клапанов; 15 – верхняя плоскость головки цилиндров; 16 – успокоитель цепи средний; 17 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке.

Клапаны — изготовлены из жаропрочной стали и имеют возможность в процессе работы проворачиваться. Клапаны взаимозаменяемы с аналогичными клапанами двигателя ВАЗ-2108. Привод клапанов (рис.7) от распределительных валов непосредственный через цилиндрические гидротолкатели 7, для которых выполнены направляющие отверстия в головке цилиндров. Применение гидравлических толкателей исключает необходимость регулировки зазоров.

Рис.7. Привод клапанов: 1 — клапан впускной; 2 — головка цилиндров; 3 — тарелка пружины клапана; 4 — колпачок маслоотражательный; 5 — пружина клапана наружная; 6 — вал распределительный выпускных клапанов; 7 — гидротолкатель; 8 — сухарь клапана; 9 — клапан выпускной; 10 — пружина клапана внутренняя; 11 — шайба опорная пружины клапана; 12 — вал распределительный впускных клапанов.

Пружины клапанов — двойные. Пружины и детали их крепления взаимозаменяемы с аналогичными деталями двигателя ВАЗ-2108. Гидротолкатели — выполнены в виде цилиндрического стакана с плунжерной парой и подводом масла от магистрали в головке цилиндров. Вал промежуточный (рис.8) — предназначен для установки на нем звездочек 3 и 4 привода распределительных валов, а также винтовой шестерни 9 привода масляного насоса.

Рис.8. Вал промежуточный: 1 — болт; 2 — пластина стопорная; 3 — звездочка ведущая; 4 — звездочка ведомая; 5 — втулка передняя вала; 6 — вал промежуточный; 7 -труба промежуточного вала; 8 — гайка; 9 — шестерня привода масляного насоса ведущая; 10 — втулка задняя вала; 11 — блок; 12 — фланец промежуточного вала; 13 — штифт; 14 — шестерня привода масляного насоса ведомая.

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Достоинства инжектора

Как можно понять, 406 двигатель инжектор намного превышает своего карбюраторного собрата по мощностным показателям и экономичности. Однако основное преимущество именно такой установки — в надежности.

Данные моторы не нужно регулировать. Они не часто отказываются работать. Здесь отсутствуют жиклеры как класс, поэтому в системе питания ничего не забьется. Горючее будет поступать прямо в цилиндры. К тому же это очень экономично.

Но и здесь не все так хорошо и радужно. Инжектор имеет свои подводные камни. Если в пути автомобиль выйдет из строя, то водитель вряд ли сумеет починить его самостоятельно. Об этом говорят многочисленные отзывы.

Работа таких моторов полностью контролируется электроникой. Поэтому в случае выхода из строя хотя бы одного из датчиков это обязательно скажется на характеристиках работы мотора. Конечно, если есть возможность установить элементы импортного производства и регулярно проводить ТО, то 406 двигатель (инжектор) будет только радовать своего обладателя.

Варианты тюнинга мотора

Изначально двигатель ЗМЗ 406 позволяет увеличить мощность собственными силами до 200 – 250 л. с. Для этого используется механический тюнинг:

• установка фильтра нулевого сопротивления;
• снижение температуры воздуха во впускном тракте;
• замена штатного карбюратора К-16Д Солексом (необходима регулировка винтами качества/количества).

Тюнинг ЗМЗ 406

Таким образом, инжекторная модификация ЗМЗ 4062.10 и карбюраторные версии 4061.10, 4063.10 разработаны на основе шведского движка серии Н для грузовиков и представительского класса авто. Допускается тюнинг, прежде всего, для увеличения крутящего момента.

Источник

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Надежность повышена за счет чугунного блока цилиндров без гильз, снижения хода поршня до 86 мм и веса всей группы ШПГ. Шатуны с болтами, коленвал и поршневые кольца сделаны из высокопрочных материалов, поэтому капитальный ремонт требуется реже.

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Ошибки водителей

Из-за вечного желания улучшить свой агрегат многие стараются чересчур сильно и в итоге просто убивают двигатель. Какие ошибки не стоит допускать, работая с силовым аппаратом серии 406? Двигатель, цена на который варьируется в пределах 100 тыс. рублей, лучше лишний раз не оптимизировать.

Не стоит прислушиваться к совету неопытных водителей, которые предлагают снизить массу маховика. Это приведет лишь к ненужным проблемам, а не к увеличению мощности. Завихрители воздуха – лишние. Слушать специалистов, которые предлагают установить их, не нужно. Если их использовать, то мощность пропорционально сократится. Скорость автомобиля не повышается при нагреве воздуха на впуске. Надежность двигателя упадет, если добавлять капельками воду во впускной тракт. Конструкторы, наоборот, стараются максимально отделить жидкость от топлива, ведь, попадая в него, она способствует началу коррозии. Некоторые рекомендуют ставить электронатяжитель, чтобы изменить технические характеристики двигателя. Однако он не только стоит огромных денег, но и полностью убивает силовой агрегат. И это еще далеко не все (но самые распространенные) ошибки, допускаемые водителями.

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

С моторами 4061 и 4063 произведена обратная модернизация:

• снижена мощность и крутящий момент;
• обороты ХХ стали 750 мин -1 вместо 800 мин -1 ;
• максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Все остальное навесное расположено на тех же местах без изменений. Часть деталей взаимозаменяемая, за исключением ГБЦ и поршневой.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Капитальный ремонт

Двигатель «Крайслер» обладает неплохим ресурсом, но вечным он быть не может. Капитальный ремонт проводят, когда у мотора уже солидный пробег и появляются признаки износа:

• Повышается расход масла;
• Появляется на перегазовках сизый дым из глушителя;
• Теряется мощность;
• Появляются стуки;
• Понижается давление масла.

Те водители, которые знакомы с устройством двигателя ЗМЗ 406, легко разберутся с устройством Chrysler 2.4 L – по конструкции агрегаты очень похожи друг на друга. Разница есть в том, что на 406-ом привод ГРМ полностью цепной, и в моторе ставится две цепи. На «Крайслере» передача ременная (с коленвала на распредвалы), а цепью от коленчатого вала в движение приводятся балансирные валы.

Схема устройства двигателя ЗМЗ 406

Есть одна причина, по которой моторы «Крайслер» на машинах ГАЗ раньше времени выходили из строя и нуждались в капитальном ремонте, а то и вовсе в замене. Это касается первых моделей автомобиля Газель, ГАЗ 3102 и ГАЗ 31105-501, выпускавшихся в 2006 и 2007 году. В дальнейшем изготовители автомобилей этот дефект убрали. Проблема заключалась в следующем – со временем увеличивался осевой люфт, разбивались осевые шайбы.

Детали приходили в негодность и нуждались в замене. Причина в следующем – Chrysler 2.4 L был рассчитан на работу с автоматической коробкой передач, и тяжелый двухмассовый маховик с МКПП он не выдерживал.

Водители не все ремонтируют «Крайслер» в автосервисах – многие «капиталят» моторы своими руками. Снятие/установку и разборку/сборку делают самостоятельно. Но все-таки ремонт ремонту – рознь. Если цилиндры в блоке не изношены и коленвал в хорошем состоянии, тогда все просто:

• Меняем все сальники и прокладки;
• Притираем клапана в ГБЦ и ставим новые маслосъемные колпачки;
• На поршни надеваем новые стандартные поршневые кольца;
• Ставим новые стандартные вкладыши по кругу.

Но при более серьезном износе деталей мотора возникают и более серьезные проблемы. Если приходится менять поршни, тогда необходимо делать перепрессовку – поршень с шатуном соединяются «на горячую».

Так выглядит поршень для мотора Chrysler 2.4 L

Работа непростая, а испорченный поршень обходится в «копеечку» (комплект – ориентировочно 160 Евро). При изношенных цилиндрах нужно выбрать один из двух вариантов ремонта блока – растачивать цилиндры под ремонтные поршни или перегильзовывать блок.

То, что стоят они недешево – это только половина проблемы, их еще нужно найти и купить. Многие владельцы авто с «Крайслером» 2,4 идут по второму пути – заказывают гильзы и отдают мотор перегильзовывать специалистам. Если старые поршни не имеют износа, и решено их оставить, растачивают гильзы под старые поршни. Так получается дешевле – сами гильзы недорогие.

Набор поршней для мотора Chrysler 2.4

Насчет шлифовки коленвала – существуют ремонтные размеры коренных и шатунных вкладышей 0,25 и 0,5 мм. Первый нюанс – если стандартные вкладыши стоят в районе 600-800 рублей за комплект (ориентировочно), то ремонтный комплект (один) обойдется в 2600 -2800 руб. То есть, больше 5 тыс. руб. нужно отдать только за вкладыши, да еще ждать их на заказ энное количество дней. Не забываем – нужно заплатить еще за шлифовку вала.

Второй нюанс если коленвал застучал на шатунных шейках, чаще всего он под шлифовку уже не годится. Износ на шейке плюс кривизна вала, которая возникает при перегреве металла – вал смело отправляется в металлолом. Можно попробовать поискать б/у вал на «Авито», но что там продадут – неизвестно.
