Виды двигателей Субару
Производитель маркирует семейство силовых установок буквенными обозначениями. По типу конструкции моторы делятся на:
- Одноцилиндровые. К ним относятся силовые установки серии EX,такие как EX-17, EX21 Subaru-robin и др;
- Двухцилиндровые. К ним относятся модели серии ЕК, выпускаемые с 1960 по 1989 год и имеющие 2 рабочих цилиндра;
- Трехцилиндровые. С 1984 по 1993 год производитель выпускал моторы с тремя рабочими цилиндрами. Буквенная маркировка – EF;
- Четырехцилиндровые. Начиная с 1966 года, производитель выпускает четырехцилиндровые силовые установки. Модели маркированы буквами – EA, EE, EJ, EL, EN, FB, FA.
- Шестицилиндровые. Начиная с 1987 года, производитель изготавливает моторы с шестью рабочими цилиндрами. Модели обозначаются буквами – ER, EG, EZ.
Поршня Honda Civic: таблица значений
Случайная статья узнай что то новое
Введение
Двигатели D Серии Honda Civic, имеют много особенностией особенностей. Например то что блоки D13 D14 D15 являются одинаковыми (кроме JDM D15B VTEC 3st), так большенство поршней имеют взаимозаменяемость. Обусловненно это диаметром поршней, 75 mm Bore. Встречаются конечно двигатели где поршня имеют отличные значения диаметра 73.7, 74мм (с ходом поршня в 84.5мм), но это двигатели конца 80х годов поэтому вы врятли найдете их них. В данной статье я попытаюсь показать различие поршней для D15 D16 и D14, их основные параметры. Если вы знаете парамеры других поршней, прошу дополнить.
Описание таблицы значений поршней Honda
Таблицу я привожу на английском языке, русское описание терминов привожу ниже. Total Height — Полная высота поршня, расстояние от самой высокой точки поршня до нижней кромки поршня. Compression Height — расстояние от днища поршня (кромка или горб) до оси поршневого пальца. Dome — Выступ поршня, или горб, если поршень имеет положительное значение, выступ, то такой поршень называют «горбатым». Dish — Днище поршня, или блюдо, если поршень имеет отрицательное значение, впадину, то такое днище называется «блюдце». Volume CC — Объем в кубиках. Если в таблице встречается значение типа -10, то значение степени сжатия уменьшается, при положительном значение степень сжатия увеличивается.
| Piston Specs for Honda Civic D14 D15 D16 series (75mm bore), by EJ9.RU | ||||
| Total Height(mm) | Compression Height (mm) | Dish / Dome(mm) | Volume CC | |
| P07-010 | 57.65 | 27.75 | Dish -7.05 | -16.2 |
| P08-10 | 27.4 | Dish — | -4.5 | |
| P28-A01 | 60.00 | 30.00 | Dish -3.00 | -10.10 |
| P29 | 58.8 | 29 | Dome 3.30 | 7.2 |
| P2C | ~48.75 | ~27.5 | Dish | ~ -7.7 cc |
| P2E-000 | 50.00 | 30.00 | Dish -3.32 | -7.4 |
| P2J | 27.1 | Dish | ~-4.8 | |
| P2M-00 | 49.26 | 29.5 | Dish -2.70 | -7.3 (est) |
| P2P | 49.25 | 29.5 | Dish -2.12 | -6.2 |
| P3Y | 49.55 | 29.5 | Dish — | -5.4 |
| PDN-A00 | 49.28 | 29.50 | Dome 2.50 | 4.63 |
| PG6 | 60 | 30 | Dome 0.889 | 1.5 |
| PHXg | 49.1 | 29.5 | Dish — | -2.4 |
| PLM-A00 | 46.50 | 27.00 | Dish -2.62 | |
| PLR-A00 | 46.50 | 27.00 | Dish -2.66 | |
| PM3 | 61.76 | 30.70 | Dish -, Flat Top | -1.5 |
| PM6 | 59.6 | 29.5 | Dish — | -3.4 |
| PM7 | 58.8 | 29 | Dome 3.30 | 7.2 |
| PMS-A00 | 47.42 | 27.00 | Dome 1.50 | 4 |
| PRL-A0 | 27.0 | Dish — | -6.2 | |
| Vitara | 30 | Dish — | -12 | |
| Vitara | 28.3 | Dish — | -15 | |
| G16KV | 55.3 | 28.5 | Dish —4.1 |
Привожу так же параметры некоторых поршней для D серии Honda Civic в 75mm Bore от производителя Teikin. Имееются различия с оригиналом, но обычно погрешность не большая.
| Piston Specs for Honda Civic D-series Teikin, by EJ9.RU | |||
| Total Height(mm) | Compression Height (mm) | Dish / Dome(mm) | Volume CC |
| P02 | 60.9 | 30.9 | Dish -4.3 |
| P07 | 57.8 | 27.8 | Dish -7.2 |
| P29-000 | 63.0 | 30 | Dome 3 |
| P28-A01 | 60 | 30.1 | Dish -3.5 |
| P2E | 50 | 30 | Dish -3.5 |
| P2P | 49.4 | 29.3 | Dish -2.2 |
| PLM-A00 | 46.6 | 27 | Dish -3 |
| PLR-A00 | 46.6 | 26.9 | Dish -2.65 |
| PM3-000 | 60.9 | 30.9 | Flat |
| PM3-K00 | 61.8 | 30.8 | Dome 1 |
| PM6-000 | 59.6 | 29.5 | Dish -1 |
| PM7 | 63.0 | 30 | Dome 3 |
Альтернативные поршня Honda
Как вы знаете стоковые значения диаметра поршня это 75мм, далее идут ремонтные размеры 0,25 0,50. тоесть максимальное значение рекомендованное производителем 75.5. типа Darton. Рекомендуют максимальное значение в 78мм для цилиндров серии D. Все дело в толщине стенок. Межосевое растояние между поршнями 85мм (84). Тоесть настенку цилиндра остается, в стоке 9мм или 4.5мм на одинарную стенку. Если расточить поршень до 80, то стенка будет уже 2.5мм, что есть не безопастное действие, даже с учетом блок гуарда. Итог, использовать поршни от 75 до 78мм, от автомобилей 16 клапанов (4 клапана на поршень). Не забудьте что поршневой палец равен 19мм. Ниже представленны некоторые поршня что я смог найти в других автомобилях, я выбирал только те что имееют проточки под клапаны.
| Alternative Piston Specs for Honda Civic D14 D15 D16 series (75mm-78 bore), by EJ9.RU | ||||||
| D, size mm | Brand model | Total hight | Compression height | Volume cc | Info | Teikin ctg |
| 76.5 | (GM) Daewoo Cielo 1.5 | 51.9 | 28.3 | +0.6 | Pin 18, 96182163 | 49103 |
| 76.5 | (GM) Daewoo Nubira-II | 51.3 | 28.3 | -2.0 | Pin 18, 96182814 | 49105 |
| 78 | KIA B6D | 63.0 | 31.3 | +0.6 | Pin 19.98, K2Y0-11-SA0 | 52103 |
| 75.3 | Mazda Z5 | 51.8 | 28.1 | -6.3 | Pin 19.98, Z5Y0-11-SA0 | 42173 |
| 78 | Mazda B6-T | 63.6 | 32.3 | -5.7 | Pin 19.99 B6Z0-11-SA0 | 42662 |
| 78 | Mazda B6ZE | 62.5 | 31.9 | -2.5 | Pin 19.99 B6Z7-11-SA0 | 42668 |
| 78 | Mazda 3 Z6 1.6 | 48.3 | 29.8 | -1.9 | Pin 18.98 Z6Y1-11-SAO | 42211 |
| 75 | Suzuki Sidekick G16KV | 55.3 | 28.5 | -4.1 | Pin 19.0 | 45124 |
| 75 | Suzuki Swift G16 | 55.4 | 28.4 | -6.3 | Pin 19.0 | 45601 (45130) |
| 75,5 | Suzuki Swift G16 | 55.4 | 28.4 | -6.3 | Pin 19.0 | 45601 (45130) |
AfterMarket Поршня в двигателе Honda Civic D14
Случайная статья узнай что то новое
Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.
Критерии подбора масла Subaru Forester
Все масла подбираются, исходя из допусков автомобиля, соответствия SAE, и . У автоконцерна Subaru нет собственной системы допусков, только список фирменных масел, который приведу ниже, к тому же выбирая масло для этих автомобилей, стоит опираться на классификацию , а не ACEA.
Каким критериям должно соответствовать моторное масло для Subaru Forester:
- ILSAC GF-4, GF-5.
- ACEA A3, A5.
- API SL и выше.
- SAE 0W-20, 0W-30, 5W-30, для двигателей с пробегом свыше 100 000 км можно использовать более густые масла 5W-40, 10W-40.
Информацию по вязкости для конкретного двигателя можно узнать из каталога взаимозаменяемости моторных масел: https://www.northsealubricants.com/en/oil-advisor
Каталогу можно доверять, данные взяты от производителей авто. При этом можно подобрать не только масло для двигателя, но и для коробки, гур, тормозной системы, системы охлаждения. Т.е все жидкости.
Обслуживание и эксплуатация
Самой надежной моделью считается бензиновый двигатель Subaru. Турбированную модель при обкатке эксплуатируют в щадящем режиме. Первые 3000 км мотор не перегружают, нагрузку повышают постепенно.
Головка блока цилиндров часто перегревается. Регулярная очистка патрубков системы охлаждения и радиатора, а также контроль уровня охлаждающей жидкости и масла позволят не допускать перегрева ГБЦ и других частей двигателя. В жаркий период года используют масло большей вязкости. Оно защищает двигатель от перегревания. На дорогах плохого качества рекомендуется устанавливать дополнительную защиту картера, чтобы избежать механических повреждений.
Outback -20°C
Оппозитный двигатель сложно ремонтировать самостоятельно из-за его конструктивных особенностей. При всей надежности агрегатов Subaru периодически требуется замена различных прокладок и сальников. При потере натяжения меняют ремень привода ГРМ, переустанавливается масляный насос, зубчатый ремень.
Оппозитный двигатель EJ253 отличается надежностью в работе. Капитальный ремонт выполняют специализированные станции технического обслуживания. Расценки на ремонт силового агрегата Subaru высокие, плюс в смету добавляется немаленькая цена запасных частей. Для многих владельцев авто выгоднее покупать и заменять изношенный мотор новым контрактным двигателем, чем ремонтировать старый.
- Раскоксовка
- Сборка. Часть 1
- Сборка. Часть 2
- Проверка компрессии
Источники
- https://toptexnik.ru/dvigarely/dvigatel-subaru-modeli-i-harakteristiki
- https://avtika.ru/dvigatel-ej253-tekh-kharakteristika/
- https://motor-zver.ru/avtobrendy/remont-ej253.html
- https://avto-layn.ru/na-zametku/ej253.html
- https://toyota-chr2.ru/baza-znanij/ej251-harakteristiki.html
- https://overs-energy.ru/ej253-resurs-dvigatelya-subaru/
- https://SwapMotor.ru/dvigateli/subaru-dvigateli/ej25.html
- https://motorist.expert/subaru/engines-subaru/ej253.html
- https://mio-tech-service.ru/dvigatel/dvigatel-ej253-teh-harakteristika.html
- https://carprofy.ru/dvigatel/subaru-ej253/
Технические характеристики FB20 2 л/150 л. с.
Производитель Subaru всегда тяготел к моторам с горизонтальным противоположным зеркальным расположением цилиндров, поэтому в двигателе семейства FB использован принцип взаимного уравновешивания горизонтальных и вертикальных сил для снижения вибраций. Оппозитная схема двигателя применяется автопроизводителями очень редко. Кроме Subaru, экспериментировали с подобной компоновкой Ferrari, Honda, BMW, Oltcit, Porsche и Volkswagen.
Блок цилиндров FB20
Наличие соударения поршня/клапана является важной особенностью ДВС третьего поколения Boxer при обрыве цепного ГРМ привода, поэтому FB20 гнет клапана. Хотя официальный мануал производителя содержит информацию о том, что модификации EZ36, FB25, FA20, FB16 и FB20 не нуждаются в замене цепи и, даже периодическом ее осмотре, что не соответствует действительности
Впускной тракт FB20
Производитель во второй версии FB20 семейства FB постарался увеличить мощность за счет следующих технических решений:
- объем цилиндров увеличен до 1995 см3 (у первой версии FB16 он составляет 1600 см3);
- облегчены поршни и шатуны;
- диаметр цилиндра стал 84 мм, ход поршня 90 мм с сохранением степени сжатия 10,5 единиц и длинного хода;
- использован механизм сдвига фаз газораспределения AVCS на обоих распредвалах (впускной и выпускной).
Разборный пластиковый впускной коллектор FB20
Технические характеристики FB20 соответствуют следующим табличным значениям:
| Изготовитель | Subaru |
| Марка ДВС | FB20 |
| Годы производства | 2010 – … |
| Объем | 1995 см3 (2,0 л) |
| Мощность | 110 кВт (150 л. с.) |
| Момент крутящий | 153 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 10,5 |
| Питание | инжектор |
| Тип мотора | оппозитный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый двухступенчатый |
| Выпускной коллектор | сварной стальной |
| Распредвал | 2 впускных, 2 выпускных |
| Материал блока цилиндров | алюминиевый сплав |
| Диаметр цилиндра | 84 мм |
| Поршни | облегченные |
| Коленвал | 12200АА440 |
| Ход поршня | 90 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 6,7 л/100 км смешанный цикл 8 л/100 км
город – 10,4 л/100 км |
| Расход масла | 1 л/1000 км |
| Какое масло лить в двигатель по вязкости | только 0W20-0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, Motul, Mobil |
| Масло для FB20 по составу | синтетика |
| Объем масла моторного | 4,8 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 200000 км реальный 250000 км |
| Регулировка клапанов | шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 7,3 л |
| Помпа | Aisin WPF-024 |
| Свечи на FB20 | SILZKAR7B11 от NGK или IXEH22TT 4712 от Denso |
| Зазор свечи | 1,1 мм |
| Цепь ГРМ | 2 штуки |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Champion CAF100944P, Bosch F026400206, Alco MD-8230 |
| Масляный фильтр | Febi 32099, Comline CMZ11431, Clean DO854/A |
| Маховик | облегченный, 8 посадочных отверстий |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Subaru 13207AA110 |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 31 – 39 Нм маховик – 62 – 87 Нм
болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90° |
Двигатель EJ — визитная карточка Subaru
Конструкция агрегата
Оппозитный мотор имеет схожесть с мощным агрегатом V-образной формы, но угол развала равен не девяносто, а сто восемьдесят градусов. Но они значительно отличаются между собой. Встречное движение поршней в представленном устройствеимеет некую схожесть с кулачными боями, из-за чего многие именуют двигатель боксером.
У коленчатого вала данной модели двигателей, чем он отличается от аналога конкурентов, все шатуны обладают своей шатунной шейкой. Из-за этого соседние поршни расположены постоянно в едином положении.
Такого рода конструкция предоставляет определенные особенности и положительные характеристики:
- гашение инерционных сил деталей ШПГ;
- имеется удачная развесовка устройства;
- агрегат отличается небольшими габаритами массой;
- обеспечивается безопасность при возникновении фронтального столкновения.
Встречаются возражения, что моторный отсек является довольно узким по ширине, и для произведения регулировки клапанов появляется необходимость немного поднимать мотор, для чего нужно осуществить откручивание многих креплений.
«Оппозиционный» блок
EJ является следующим поколением двс SUBARU BOXER, которые стали заменой серии EA, именно из которой и взяло начало появление оппозитных конструкций торговой марки SUBARU. Первопроходцем, на который был установлен двс EJ20, стал Subaru Legaci.
Случилось действо в 1989 году, а на сегодняшний день таких агрегатов было создано более 7,5 миллионов. Цифра 20 обозначает рабочий объем цилиндров — 2 литра. Цифра после 20-ти, к примеру, пятерка в EJ205, обозначает номер очередной модификационной модели выполнения.
На протяжении 20 лет производства (занимательный факт) диаметр цилиндров и ход поршня не менялись и оставались с прежними показателями. Исключением стала только лишь Impreza, в которую производилась установка 1,5-литровым двигателя, а после и длинноходный коленчатый вал. Несмотря на много общих моментов и нюансов, блоки цилиндров и вместимое в разных моторах имеет большие отличия между собой.
Блок из алюминия обладает сухими гильзами из нержавеющей стали. Производители предусмотрели единый размер для произведения расточки цилиндров, а это, в свою очередь, для агрегатов тех времен было достаточно редким бонусом. В конструкции блока были внесены множественные изменения, а рубашка охлаждения открылась.
EJ207
Двигатель имеет объём 2 л. По сравнению с 205 версией производитель оборудовал EJ207 новой головкой блока цилиндров. Производитель доработал газораспределительный механизм. Были изменены каналы для подачи воздушной массы к камерам сгорания.
Мотор оборудован более легкими поршнями. Модернизирован электронный блок управления силовой установкой. Двигатель оснащается турбиной. Он отличается надежностью или высокой мощностью. Максимальная мощность составляет 225 лошадиных сил.
До покупки модификации S‑Edition я шесть лет владел Форестером предыдущего поколения (SG). И не разделяю позицию субаристов, хающих третий «форик». Да, в обычном исполнении он более валкий, чем предшественник, зато намного комфортнее. А заряженная версия и вовсе лучше по всем параметрам.
Изначально я не планировал тюнинговать машину, потом затянуло. К 47 000 км, когда в моторе провернуло вкладыши, он выдавал около 340 л.с., а сейчас — 400 сил и 600 Н·м. Мой Forester оснащен впрыском водометанола, установлены кованые поршни, штатная турбина заменена более производительной. Автомат доработали под высокий крутящий момент, повысив давление в его масляной системе. Комплект для дальнейшего тюнинга ждет, когда умрет коробка. Но пока она не доставляет хлопот, как и узлы ходовой.
Некоторые из элементов подвески (амортизаторы, пружины и стабилизатор) заменены более спортивными. Отмечу, что претензий к надежности штатных деталей у меня нет. Планирую продолжить доработки, но процесс тормозят подскочившие цены на импортные запчасти.
Обслуживание автомобиля незамысловатое: замена масла в моторе каждые 5000 км, в коробке и редукторах — раз в 30 000 км.
Какое масло заливать в двигатель Subaru Forester 3?
Полноприводный японский кроссовер 3-го поколения (SH) выпускался с 2008 по 2013 г. В Россию он поставлялся с оппозитными 4-литровыми моторами EJ255 (2.5 л), EJ253 (2.5 л) и EJ204 (2.0 л), FB20B (2.0 л) и FB25B (2.5). Также 3-е поколение стало последним, в котором использовалась АПК Subaru 4EAT, так как после этого в авто начали устанавливать менее «выносливые» вариаторы. Эти нюансы стоит учитывать при выборе масла в Субару Форестер 3, так как во многом именно от этого зависит срок службы силового агрегата «Лесника».
При выборе смазывающих составов нужно учитывать спецификации согласно стандартам (американским, европейским, японским). Проще всего определить год выпуска движка и подобрать соответствующий состав по API:
- 2008-2010 г – минимальные требования SL + EC I;
- 2011-2012 г – SM + EC I;
- 2013 г – SM + EC II.
EC I и EC II говорят о степени энергосбережения. То есть такие масла позволяют экономить 1,5-2,7% и больше топлива. Более современные составы, например, SN и SP, сами по себе являются энергосберегающими. Поэтому тут каждый решает самостоятельно, насколько принципиален этот параметр.
По показателям вязкости (SAE) для авто с 2008 по 2011 г лучше выбирать составы с индексом 5W-30 или 5W-40. Для более современных моделей, согласно рекомендациям производителя, больше подойдут масла 0W-20, которые, кстати, тоже обладают энергосберегающими свойствами. Но так как речь идет все же о внедорожнике, то на него могут оказываться повышенные нагрузки. Соответственно 0W-20 может быть не достаточно. Все зависит от условий эксплуатации.
Оригинальное масло для Субару Форестер 3
Тут особенно гадать не приходится, так как разновидностей оригинальных масел не так много. Соответственно, оптимальными вариантами будут следующие.
Оригинальное масло
Subaru Motor Oil SN 5W-30
4 литра Артикул: K0215-Y0273
4 литра Артикул: K0215-Y0274
Аналоги масел для Субару Форестер 3
Если оригинальных масел не найти, то всегда можно приобрести аналог. Существует масса производителей, который специализируются именно на производстве смазывающих составов. Исключением не являются и отечественные компании.
Одобренные аналоги по допуску
4 литра Артикул: 1538770
4 литра Артикул: 104982
SHELL Helix Ultra SN 0W-20
4 литра Артикул: 550046977
Стоимость: 3000 руб.
4 литра Артикул: 107957
Какое масло заливать в Субару Форестер 3 2.0
Для моторов EJ204 можно использовать масла с SAE 5W-30 и 0W-20. Эти движки начали производиться с 1989 г. В более новых моделях объем масла больше. Например, в движках 1993-2007 г всего 4 л смазывающего состава, а в моделях WRX/STI 2000-2007 г не менее 5 л.
При выборе масла для Субару Форестер 3 2.0 стоит отдавать предпочтение современным составам.
Какое масло заливать в Субару Форестер 3 2.5
Для моторов EJ253 и EJ255 также подойдут масла 5W-30 и 0W-20. Если автомобиль относительно новый, но с пробегом более 100-150 тыс. км, то рекомендуется отдавать предпочтение более густым всесезонным составам.
Liqui Moly Molygen New Generation 5W-30
5 литров Артикул: 9043
Стоимость: 4200 руб.
Сколько масла в двигателе Субару Форестер 3
Объем масла в Субару Форестер 3 следующий:
- EJ204 (2.0 л) – 4,2 л;
- EJ253 (2.5 л) – 4,0 л;
- EJ255 (2.5 л) – 4,5 л;
- FB25 (2.5 л) – 4,8 л;
- FB20 (2.0 л) – 4,8 л.
Расход масла
При сложных условиях эксплуатации максимальный расход масла, согласно характеристикам авто, не должен превышать 1,5 л на 1000 км. Но на деле этот показатель может быть выше или ниже. Некоторые автовладельцы и вовсе не замечают уменьшения уровня смазывающего состава, а другие жалуются на повышенный жор.

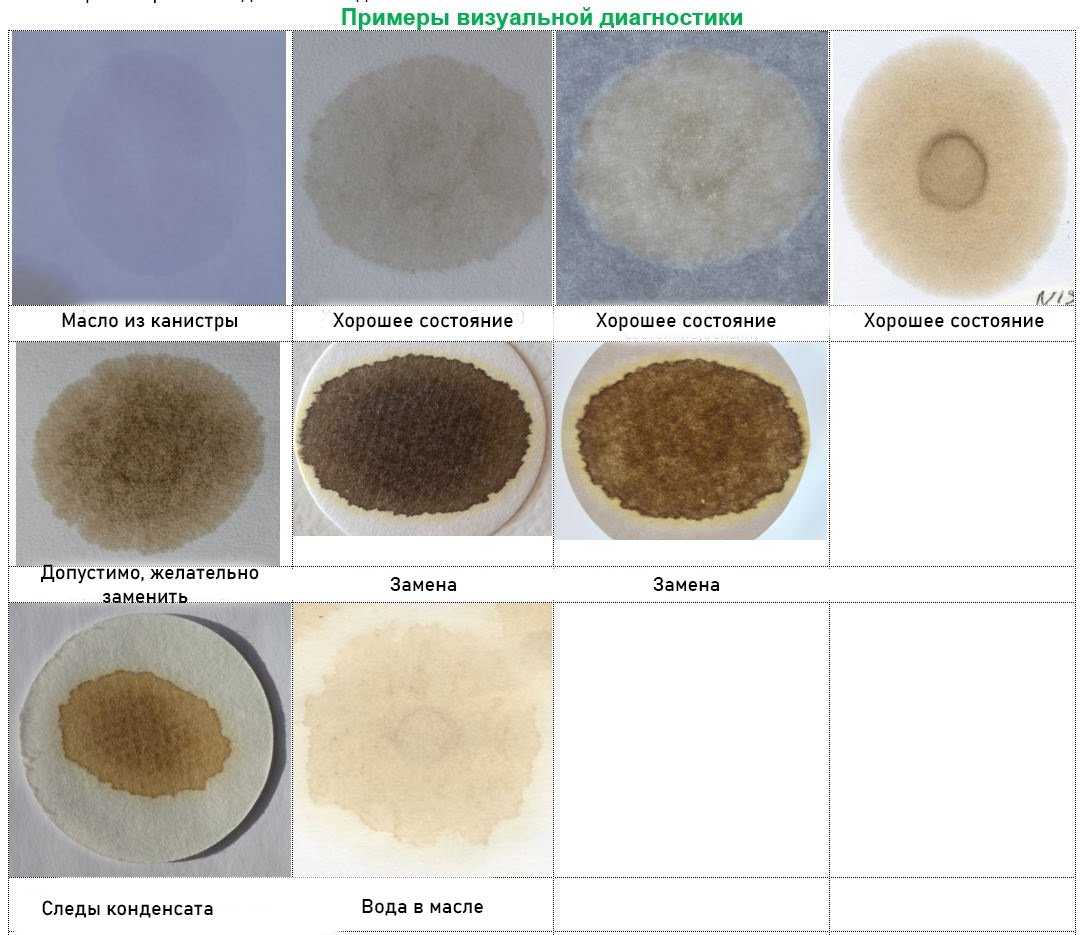

Проверка уровня
Чтобы удостовериться, что масла в моторе достаточно, нужно найти измерительный (масляный) щуп под капотом ТС. Его требуется протереть и снова погрузить в масло. Остается посмотреть, на каком уровне жидкость.
Периодичность замены
Производители обычно рекомендуют проводить полную замену каждые 15 тыс. км. Но для этого силовой агрегат должен быть в идеальном состоянии, дороги ровные, не пыльные, а стиль вождения спокойный. Разумеется, такого не бывает. Поэтому замену рекомендуется выполнять на каждые 7,5-10 тыс. км или ориентироваться по состоянию самого масла.
Замена масла в двигателе Субару Форестер 3
Замена масла Субару Форестер 3 выполняется после установки машины на смотровую яму. Нужно слить отработку, поменять фильтр и залить новый состав. Периодически во время замены смазывающего состава стоит также промывать движок.
В жесткой оппозиции
Оппозитный мотор похож на V-образный силовой агрегат, однако угол развала составляет не 90, а 180°. При этом между ними есть существенное различие. Встречное движение поршней в оппозитном двигателе напоминает кулачный бой, что дает повод называть этот двигатель боксером (boxer).
У коленчатого вала боксера, в отличие от V-образного конкурента, для каждого шатуна предназначена своя шатунная шейка, поэтому соседние поршни находятся всегда в одинаковом положении, например, в верхней мертвой точке. Подобная компоновка обеспечивает некоторые преимущества:
- взаимное гашение инерционных сил деталей ШПГ;
- низкий центр тяжести привода;
- удачную развесовку агрегата, благодаря симметричной конструкции привода ведущей оси;
- компактность и небольшую массу;
- безопасность в случае фронтального столкновения (двигатель смещается под основание кузова).
Некоторые, правда, могут возразить, что в моторном отсеке становится тесно по ширине, и для того, чтобы отрегулировать клапана, приходится приподнимать мотор, открутив крепление опорных подушек.
Тюнинг
Довольно часто водители стремятся улучшить технические показатели мотора. Но, в оппозитных двигателях это сделать довольно сложно, ведь самый распространенный вариант с расточкой гильз цилиндров. В оппозитных силовых агрегатах стенки блока достаточно тонкие, что делает расточку невозможной. Замена шатунов также невозможна, просто нет доступных аналогов.
Единственный вариант тюнинга, который можно использовать – установка турбины от турбомоторов этой же серии. Переделки самого двигателя почти не требуются. Такая доработка позволит увеличить мощность мотора до 190 л.с., что в целом неплохо с учетом изначальных показателей.
Увеличивая мощность стоит помнить, что стандартная коробка передач не рассчитана на такие нагрузки. Есть вероятность, что она просто откажет, и произойдет это довольно быстро. Поэтому, рекомендуется установить КПП от ej204, она полностью подходит и по креплениям, и по сопрягаемости с маховиком.
Общее описание мотора
Мотор ej204 берет свое начало от оппозитного двигателя ej20. Проектировались оба двигателя на заводе Gunma Oizumi Plant. Данная компания принадлежит Subaru. Разработка силового агрегата производилась преимущественного для внутренних потребностей.
Положение поршней в оппозитном двигателе
Руководство компании уделят много внимания внедрению новшеств, поэтому модернизация двс происходит достаточно часто. Из-за этого мотор ej204 имеет массу моделей, зависящих от поколения автомобиля, рынка сбыта, года изготовления и прочих факторов. Технические характеристики разнятся достаточно сильно. Так степень сжатия ej204 может быть от 10.0 до 11. Единственное, что остается стабильным — порядок работы цилиндров. Изменения, вносимые изготовителем, затрагивают:
- выпускной коллектор, который может иметь различные системы рециркуляции разгоряченных газов;
- зажигание, имеющие ушедшие от унификации катушки;
- распредвал;
- коленвал;
- топливную рампу, в результате чего система питания мотора претерпевает множество сопутствующих изменений;
- навесное оборудование, преследуя цель в виде упрощения демонтажа и монтажа двс на автомобиль;
- маховик;
Силовая установка ej204
Не лишен мотор и недостатков. Нестандартная конструкция усложняет его техническое обслуживание и это при том, что характеристики двигателя не превосходят рядные варианты двс того же объема. Так, например, заменить свечи на ej204 достаточно проблематично из-за сложности доступа к ним. Следует учитывать, что силовая установка более чувствительна к тому, какое масло используется. Да и капитальный ремонт провести могут не на всех СТО, поэтому многие автовладельцы решаются на приобретение нового мотора. Также недостатком всего семейства ej20 является ситуация, когда обрыв ремня ГРМ гнет клапана.
Типичные неисправности
Всем силовым агрегатам Subaru присущи одни и те же неисправности. В принципе, все моторы схожи собой по конструкции и характеристикам. Итак, рассмотрим, какие частые проблемы можно встретить на EJ205:
Двигатель EJ205 под капотом Форестера
- Плавающие обороты и неровный холостой ход. Причина кроется в прошивке блока управления. Установка последней «Бета» версии — не лучший вариант, а поэтому стоит остановиться на предпоследней прошивке. Она более стабильная и не принесёт проблем.
- Глохнет. Причиной становится шестерни распределительных валов, из-за чего в двигателе теряется давление масла.
- На моторах серии FB, часто возникает проблема с большим расходом масла. Это означает, что присутствует закоксованность маслосъёмных колец.
- Проблемы с катализатором. Если деталь быстро вышла со строя, то рекомендуется после замены на новый элемент, также сменить заправочную станцию. Виной всему стало некачественное горючее.
- Стук в моторах серии EJ20. Это означает, что 4-й цилиндр перегрелся, и существуют неисправности в системе охлаждения двигателя.
- Течь масла. У двигателей Форестер недолговечные сальники распределительных валов. Рекомендуется подобрать аналог оригинальной детали, только с лучшим качеством.
