Электронный блок управления (эбу): виды, расположение, работа

Основные причины возникновения неисправностей в ЭБУ:

Вмешательство в электронные системы авто неквалифицированным работником;
«Прикуривание» при рабочем двигателе автомобиля;
Неправильное подключение полярности аккумулятора авто;
Снятие клеммы аккумулятора при рабочем двигателе;
Запуск стартера при отсоединенной силовой шине;
Попадание электрода на датчики или проводку при проведении сварочных работ;
Чрезмерная влажность, что приведет к попаданию воды в блок ЭБУ;
Неисправность частей системы зажигания;
Замыкание или частичных обрыв проводки автомобиля.

В сервисных условиях можно определить лишь основные коды внутренних неисправностей. Блок ремонту не подлежит, меняется целиком.

Произвести самостоятельный поиск неисправности можно следуя универсальному алгоритму:

визуальный осмотр электронного блока управления двигателем;
сканирование с помощью специального оборудования;
проверка исправности приспособления путем его замены;
мониторинг функций обеспечения работы бортовика;
полная проверка функций исполнения бортовика.

Прежде, чем произвести визуальный осмотр или замену, нужно убедиться что:

в бензобаке отсутствует топливо;
в выхлопной трубе отсутствует затычка;
клеммы аккумулятора надежно затянуты;
электропроводка авто не повреждена;
ключ зажигания подлинный.

Следует отметить один важный момент — когда вы меняете блок управления, то основная работа заключается в подключение к проводке через соответствующие разъемы. Подключение часто усложняется и труднодоступностью к расположению ЭБУ.

А вместе с ним, последствия коснутся работы электропитания, трансмиссии, выхлопной системы и других элементов. Поскольку для правильного функционирования, электронный блок нуждается в сигналах от всех датчиков, ему требуется нормальное напряжение от аккумуляторной батареи, хорошее соединение с «массой» и возможность отправлять управляющие импульсы и сигналы всем исполнительным устройствам электронной системы.

Демонтаж ЭБУ и установка в безопасное место

На всю работу уйдет не более часа. Вооружившись отвёрткой и ключом на 10, приступаем к демонтажу:

Снять пластиковой кожух со стороны переднего пассажира.
Сразу открывается доступ к контроллеру, но снять его не так просто. Для начала открутить отвёрткой саморез и попробовать потянуть ЭБУ на себя. Если не получается, то снять кожух со стороны водителя и давить с этой стороны.
После снятия ЭБУ нужно открутить крепление, на котором он зафиксирован.
Теперь можно заниматься установкой на новое место. В качестве примера было выбрано место под полкой бардачка.
В полке проделать три отверстия для болтов на 5 в местах как на ЭБУ. После этого прикрутить контроллер к полке.

ЭБУ в современном автомобиле

Если машина импортная, ЭБУ у нее будет называться ECU, однако никакой разницы, кроме сочетания букв, в этом нет. Устройство может быть установлено на двигатель любого типа вне зависимости от того, на каком виде топлива он работает. Узел работает с датчиками, которые отправляют электронные сигналы от различных устройств, не только двигателя, но и остальной системы автомобиля. Определение параметров проходит по заданному алгоритму, поэтому работа ЭБУ для каждого авто индивидуальна, и от разных моделей блоки подходить не будут. Обработав информацию в соответствии с параметрами мотора, блок будет отдавать команды устройствам исполнителям.

ЭБУ является главным элементом бортовой сети, так как управляет ей. Некоторые автомобилисты называют ее бортовым компьютером, но это не совсем правильно. Так называемые в народе «мозги» – это и есть данное устройство. Контроллер контактирует со всеми системами автомобиля, оснащенными электронными датчиками. Располагаются они в следующих узла и модулях:

Автоматическая коробка передач.
Тормозная система, если она оборудована ABS, EBD.
Подушки безопасности, за их срабатывание отвечает именно контроллер и датчики.
ESV, VSC, прочие системы, относящиеся к курсовой устойчивости.
Климат-контроль.

Каждая система имеет отдельные блоки управления, они связаны друг с другом, могут координировать свои действия. Основным все-таки считают именно тот блок, который отвечает за управление системами двигателя. Он работает непрерывно, постоянно обменивается данными с другими системами автомобиля.

Для связи применяется не обычная проводка, а специальный кабель, именуемый CAN-шиной. Благодаря этому и образуется единая сеть, способная быстро обмениваться параметрами и стабилизировать работу всех систем. Таким образом производителю удается добиться наиболее оптимальной работы силового агрегата.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

1. Ноутбук для проверки

2. Адаптер для подключения

3. ПО KWP_D для диагностики

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Возможные причины и план действий

В этом пункте обозначены наиболее вероятные причины возникновения рассматриваемой нами неисправности. Здесь находится наиболее вероятные ответы на вопрос «почему троит двигатель на холостых оборотах».

Сбои в работе двигателя(электроника и зажигание)

Очень часто, водители могут наблюдать как трясется двигатель на холостых оборотах. В первую очередь необходимо убедиться, не связана ли поломка с неполадками в электронике автомобиля

Это очень важно, потому что замена и ремонт её один из самых дорогих в нынешних иномарках, а потому начав с диагностики этой проблемы вы можете сэкономить средства и время

Также не будет лишним установить, правильно ли выставлены настройки зажигания. Иногда их сбой, может вызывать троение силового узла. На деле это будет проявляться рывками автомобиля и при наборе оборотов. Чтобы убедиться в факте этой проблемы, проследите за тактами мотора (иногда можно наблюдать регулярные пропуски), издающими звуками (характерное «похлопывание»). Исправить ситуацию поможет своевременная регулировка зажигания.

Основной причиной троения двигателя являются неисправные свечи зажигания

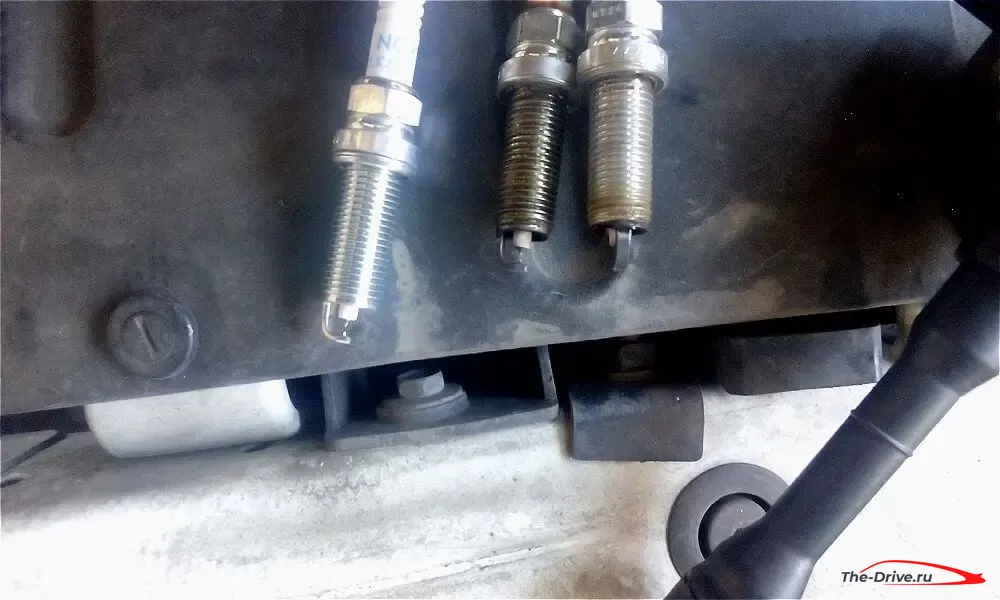

Нерабочие свечи зажигания

Основа основ такой проблемы как троение двигателя. О ней мы писали чуть выше. Теперь разберем всё более подробно. Для начала следует запустить мотор, и не глуша его поочередно проверять имеющиеся свечи методом их отсоединения от питания (не забываем правильно отсоединять высоковольтный провод и вообще придерживаться правил работы с высоковольтным оборудованием).

Чтобы убедиться в работоспособности каждой из свечи мы должны ориентироваться на звук двигателя. При отсоединении рабочей свечи от питания звук мотора должен синхронно изменяться. Но вот с нерабочим цилиндром таких изменений не произойдет, и значит подобная свеча требует замены.

Пробой высоковольтных проводов

Убедиться в этом можно увидев пробой высоковольтных проводов. В темном, изолируемом от света, помещении можно наблюдать появление искры. Это подводит к замене пробитой проводки, или же ремонту конденсатора. Эту же процедуру можно провести с помощью тестера проводки

Неверно отрегулированные клапаны

Основной проблемой такой причины является наличие зазора между клапанами, которые определяют работу всего узла. Цилиндры недостаточно насыщаются топливно-воздушной смесью и как следствие можно наблюдать как трясется двигатель на холостых оборотах, на холодную и во время езды. Настраивать и регулировать клапаны необходимо предварительно сверившись с инструкцией, либо посоветовавшись с профессионалами.

Прогар клапанов — одно из самых опасных неисправностей, который требует дополнительного внимания

Деформирование поршневых колец

Достаточно редкое явление, которое многими не принимается за должное, а зря. Чтобы убедиться в его наличии необходимо провести проверку уровня компрессии в цилиндрах мотора. Ориентироваться необходимо на результаты измерений. При низком уровне достаточно будет добавить незначительное количество масла в цилиндр. Но если уровень завышен, необходимо детально осматривать поршневую систему и работать с её ремонтом.

Воздушный фильтр

Казалось бы, как воздушный фильтр может влиять на подобную неработоспособность двигателя. Однако, огромной ошибкой большинства людей является именно эта причина. Их ошибка заключается в том случае, когда при замене масла они забывают сменить воздушный фильтр. Со временем, когда фильтр забивается, автомобиль начинает «задыхаться». Залитые бензином свечи работают неисправно, по причине малой насыщенность топливно-воздушной смеси. Улучшение работы двигателя можно достигнуть просто, заменив фильтр.

Неисправность трамблера

Одна из причин, когда двигать троит при нажатии на газ

Важно определить ситуацию, так как в конструкцию трамблера входит большое количество различных втулок, валов и подшипников. Именно одной из этих деталей влияет на работу всего трамблера. Разобраться с этой ситуацией можно проведя детальный ремонт или замену трамблера.

Разобраться с этой ситуацией можно проведя детальный ремонт или замену трамблера.

Серьезные неисправности двигателя (прогар клапана или поршня)

Одна из самых серьезных поломок, которая заканчивается капитальным ремонтом двигателя. По причине работы в очень агрессивных условиях, клапаны и поршни могут не выдерживать нагрузки, а метал в их конструкции свойственен к разрушению. Чревато это выходом из строя многих систем моторного отсека. Кроме троения двигателя, нарушается герметичность камеры сгорания. В итоге газ, образовавшийся в результате сгорания топлива пагубно влияет на все системы в автомобиле и приводит к неполадкам.

Причины отказов и диагностика.

Выход из строя электронного блока управления – явление, встречающееся нечасто. Причиной поломки могут стать:

монтаж электрооборудования (например, во время ремонта, установки сигнализации, видеорегистраторов, навигационных или развлекательных комплексов) специалистами, не имеющими соответствующего уровня квалификации.
Изменение полярности питающего напряжения бортовой сети на противоположную.
Снятие клеммы с аккумулятора во время работы двигателя, например, для запуска другого автомобиля.
Включение стартера при отключенных силовых проводниках.
Воздействие высоких напряжений на датчики или электрические провода авто.
Короткое замыкание в проводке.
Пробой в высоковольтной части системы зажигания.
Нарушение герметичности корпуса, проникновение влаги и окрестили агрессивных химических веществ, вызывающее коррозию элементов и проводников на печатной плате.
Механические повреждения вследствие удара, нарушение монтажа под действием вибрации.
Перегрев устройства, значительный резкий перепад температур.

Рекомендуем: Инструкция для новичков по вождению машины с автоматической коробкой передач

Судить о выходе из строя ЭБУ достаточно просто:

Двигатель не заводится или стартует после нескольких попыток;
Наблюдается нестабильная работа силового агрегата;
Наблюдается срабатывание исполнительных механизмов или систем автомобиля с нарушением алгоритмов;
Отсутствует реакция на изменения сигналов датчиков.

Большинство автомобилистов считают, что электронный блок управления не подлежит ремонту, при выходе из строя нуждается в замене. В действительности значительная часть неисправностей может быть устранена собственными руками или подготовленными электронщиками.

Определить характер поломки можно самостоятельно, подключив ЕCU через специальный шлиф и диагностический разъем к ПК или специализированному стенду. При этом проводится анализ хранящейся в ЭРПЗУ информации об ошибках системы.

Видео о самостоятельной диагностике автомобиля.

Общее определение

Под электронным блоком управления подразумевают любую систему на микропроцессоре, которая отвечает за работу той или иной электрической компоненты автомобиля (или нескольких подсистем). Часто в англоязычной литературе встречается термин ECU, что расшифровывается как Electronic Control Unit.

Выделяют виды блоков:

просто ECU – управляющий любой подсистемой ЭБУ, кроме двигателя;
ECM – модуль, отвечающий за двигатель (по-английски Engine Control Module);
объединенный моторно-трансмиссионный ЭБУ, управляющий и КПП, и двигателем;
систему управления тормозами;
блок управления автоматической коробкой передач;
ЭБУ контроля подвески;
центральный ЭБУ управления и блок синхронизации;
главный ЭБУ;
и пр.

Всего контроллеров в современном продвинутом автомобиле, оснащенном по последнему слову инженерной техники, бывает до 80, и более. Все вместе ЭБУ составляют единую систему – автомобильный компьютер.

Важным элементом ЭБУ является его программное обеспечение («прошивка»). Она отвечает за логику работы компонентов, и модификация прошивки ЭБУ способна существенно изменить эксплуатационные характеристики машины. Это часто используется любителями тюнинга и гонщиками, программно усиливающими те или иные стороны своего «железного коня» — оптимизирующими расход топлива, параметры разгона, и многое другое.

Принцип работы ЭБУ

Блок управления представляет собой микросхему с микропроцессором и программным обеспечением. Задача ЭБУ собирать данные, обрабатывать их и отдавать команды исполнительным механизмам.

Как это происходит:

С момента пуска двигателя и до его остановки в ЭБУ поступают показания от датчиков в моторном отсеке, выпускном коллекторе и от других подсистем. Например, по датчику детонации происходит корректировка угла опережения зажигания, по датчику кислорода — корректировка количества впрыскиваемого топлива и т. д.
Программа ЭБУ анализирует полученные данные по заложенным в память картам производительности (топливные карты, карты зажигания, моментные модели и т. п.) и рассчитывает, например, какое количество топлива необходимо впрыснуть при данном режиме работы ДВС.
Затем ЭБУ формирует управляющие команды и передает их на различные исполнительные устройства (форсунки, модуль зажигания, бензонасос, регулятор ХХ, клапан рециркуляции выхлопных газов, клапан продувки адсорбера и др.). В примере с впрыском топлива, ЭБУ передает на форсунки электрический импульс нужной длительности.

Весь этот процесс проходит в режиме реального времени и с учетом большого количества переменных.

Микропрограммы современных ЭБУ можно считывать, перепрограммировать и записывать обратно, подменяя штатную. Это дает возможность вносить значительные изменения в работу всего авто: от отключения определенных систем до установки новых (например, чтобы установить на атмосферный мотор турбокомпрессор так, чтобы ДВС при этом работал корректно).

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Назначение электронного блока управления

ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

катушки зажигания системы впрыска;
клапан оборотов холостого хода;
электрические форсунки;
клапан вентиляции топливного бака;
электромагнитные катушки — соленоиды;
турбонаддув;
система впуск-выпуск;
рециркуляция отработанных газов;
система охлаждения.

Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:

Система антиблокировки.
Автоматическая коробка передач.
Стабилизирующая система.
Система безопасности автомобиля.
Круиз контроль.
Климат контроль.

Как снять ЭБУ на Ладе Калине – пошаговая инструкция

Для того, чтобы снять блок ЭБУ на Ладе Калине необходимо выполнить следующий порядок действий:

Cначала необходимо открутить 2 самореза, место первого показано стрелкой. Второй находится на том же уровне со стороны двигателя. Перед этим нужно не забыть снять клемму с аккумулятора. После выкручивания саморезов надо потянуть блок в сторону пассажирской двери? и он должен выехать оттуда по направляющим. Иногда бывает, что провода упираются в ковролин. Тогда их нужно поправить.
Для того, чтобы снять разъем и отсоединить блок от проводов, сначала нужно: потянуть за фиксатор разъема в сторону. Фиксатор представляет собой скобу. Думаю, что вы без труда найдете его на разъеме.
