Вакуумный усилитель тормозов: устройство и принцип работы

Что делать с неисправным устройством

Теперь мы узнали, как проверить усилитель тормозов.
Что предпринять дальше? На станции технического обслуживания вам, вероятнее
всего заявят, что эту систему целесообразнее поменять на новую. Но неисправное
устройство можно либо отремонтировать и отрегулировать, либо в процессе
реконструкции заменить некоторые компоненты. И лишь в особых ситуациях замене
подлежит весь механизм.

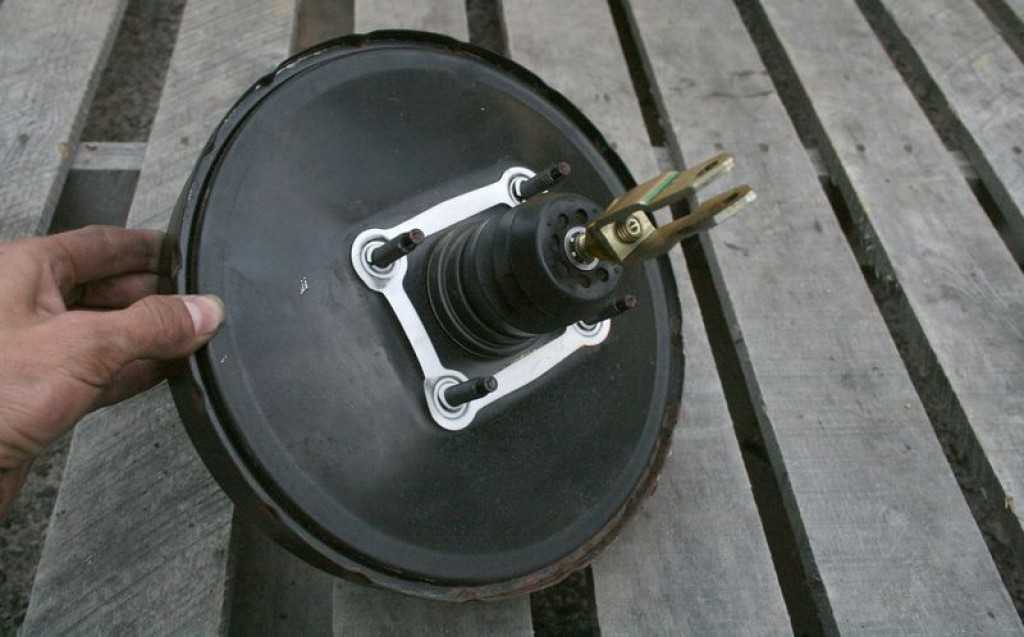

Разобранный вакуумный усилитель тормозов
Вакуумный усилитель тормозов в разборе

Регулировка
и ремонт

В ходе регулировки вакуумного помощника производится
наладка свободного движения педали тормоза. Для корректного его выставления
подгоняем длину штока

Используя регулировочный болт, проверяем зазор/выступ.
Важно правильно настроить положение самого болта – это позволит найти точное
мгновение открытия/закрытия клапанов

Ремонт
и замена

Негерметичный шланг в автомашине с бензиновым ДВС
или насос в дизельном авто нужно поменять. Если ослаблены держатели, их
необходимо затянуть. Если износились резиновые прокладки обратного клапана, используем
ремонтный набор, предварительно убедившись, что проблема только в них, а другие
компоненты ВУТ не повреждены. В принципе, обратный клапан можно заменить на
новый, так как стоит он относительно недорого, а его ремонт достаточно
трудоемкий.

С более серьезными проблемами, которые обнаружила
проверка узла, необходимо обращаться к специалистам. Потратив какую-то денежную
сумму, вы будете уверены в безопасности своей и пассажиров. Кроме того, после
реконструкции нужно сделать синхронизацию колес при замедлении движения,
проверить антиблокировочную систему и систему курсовой устойчивости. А это
проводится на стенде диагностики с применением специальных технических средств.

Износ отдельных элементов.

1. Именно интенсивное использование агрегата часто становится первопричиной износа деталей.
2. Причиной может стать продолжительный период эксплуатации оборудования.
3. Пользователь мог проигнорировать рекомендации производителя.
4. Своевременного техобслуживания не производилось.

Сервисные службы предлагают решать эти проблемы с помощью готовых сервисных комплектов. Имея их, удается устранять поломку с максимальной оперативностью. Это преимущество успешные производители оценили особенно, так как простою на производстве, даже кратковременному, сопутствуют финансовые убытки.

Обзор

Скорость воздушного потока через двигатель внутреннего сгорания является важным фактором, определяющим количество мощности, генерируемой двигателем. Большинство бензиновых двигателей управляются путем ограничения этого потока с помощью дроссельной заслонки, которая ограничивает поток всасываемого воздуха, в то время как дизельный двигатель управляется количеством топлива, подаваемого в цилиндр, и поэтому не имеет «дроссельной заслонки» как таковой. Вакуум в коллекторе присутствует во всех безнаддувных двигателях , в которых используются дроссели (включая карбюраторные и бензиновые двигатели с впрыском топлива , использующие цикл Отто или двухтактный цикл; дизельные двигатели не имеют дроссельных заслонок).

Поток массы через двигатель является продуктом скорости вращения двигателя, перемещения двигателя и плотность потока всасываемого во впускном коллекторе. В большинстве приложений частота вращения устанавливается приложением (частота вращения двигателя в транспортном средстве или частота вращения механизмов в других приложениях). Рабочий объем зависит от геометрии двигателя, которая, как правило, не регулируется во время работы двигателя (хотя некоторые модели имеют эту функцию, см. Переменное смещение ). Ограничение входящего потока снижает плотность (и, следовательно, давление) во впускном коллекторе, уменьшая количество производимой энергии. Это также является основным источником сопротивления двигателя (см. Торможение двигателем ), поскольку воздух низкого давления во впускном коллекторе обеспечивает меньшее давление на поршень во время такта впуска.

Когда дроссельная заслонка открыта (в автомобиле нажата), окружающий воздух свободно заполняет впускной коллектор, увеличивая давление (заполняя вакуум). Карбюратор или впрыск топлива система добавляет топлива в поток воздуха в правильной пропорции, обеспечение энергии к двигателю. Когда дроссельная заслонка полностью открыта, система впуска воздуха двигателя подвергается воздействию полного атмосферного давления, и достигается максимальный поток воздуха через двигатель. В двигателе без наддува выходная мощность ограничивается атмосферным давлением окружающей среды . Нагнетатели и турбокомпрессоры давление в коллекторе выше атмосферного.

Обнаружение вакуумной утечки с помощью воды

Часто для обнаружения утечки вакуума достаточно тщательного визуального и ручного осмотра, подобного описанному выше. Но не все время.

Некоторые компоненты, работающие в вакууме, могут иметь внутренние повреждения (например, разрыв мембраны). И вы не можете диагностировать этот тип повреждения прикосновением или зрением.

Итак, если вы подозреваете утечку вакуума, но не можете найти источник, это следующий шаг в вашей стратегии устранения неполадок.

Для этого вам нужно использовать вакуумный насос с ручным управлением. Вы можете купить один в большинстве магазинов автозапчастей или онлайн. Вакуумный насос помогает в устранении неполадок систем выбросов. Но если вы не хотите покупать инструмент прямо сейчас, ваша местная СТО станция поможет вам в этом.

Следуйте инструкциям, прилагаемым к вакуумному насосу, для получения инструкций по эксплуатации и руководства по ремонту для вашего конкретного автомобиля, чтобы узнать, как устранить неисправность устройства, которое необходимо проверить.

Иногда вам необходимо устранить неполадки устройства при определенных условиях работы или в сочетании с другим инструментом. Хотя этот тип устранения неполадок может показаться сложным, вам не нужно специальное обучение. Тем не менее, вам все равно необходимо следовать инструкциям по эксплуатации инструмента и инструкциям по устранению неполадок в руководстве по ремонту.

Также следуйте этим советам при использовании вакуумного насоса:

• Убедитесь, что соединение между насосом и устройством затянуто – используйте соединитель правильного диаметра или шланг для соединения.
• Применяйте только необходимое количество вакуума для тестируемого устройства (обычно от 10 до 15 в рт. Ст., Обратитесь к руководству по ремонту).
• Чем меньше разъемов, адаптеров и шлангов вы используете для подключения ручного насоса к устройству, которое вы хотите проверить, тем лучше.

Вы можете использовать штуцер для ремонта небольших протечек вакуумных шлангов.

Как найти подсос воздуха и вакуумную утечку

ХОРОШО. У вас проблемы с работой двигателя, и вы хотите проверить где система подсасывает воздух или теряет герметичность, с чего начать?

Сначала найдите вакуумную диаграмму для вашего автомобиля. Вы можете найти копию вакуумной схемы в руководстве по эксплуатации вашего автомобиля, но большинство производителей автомобилей включают схему в моторном отсеке. Поднимите капот и осмотрите переднюю часть моторного отсека, чтобы найти наклейку.

Если вы не можете найти его в своем руководстве или в моторном отсеке, вы можете купить его в отделе обслуживания дилеров. Другим источником является руководство по ремонту вашего автомобиля, которое содержит все виды полезной информации, которую вы можете использовать для обслуживания и устранения неисправностей многих автомобильных систем. Таким образом, вы сделаете хорошие инвестиции.

Диаграмма вакуума показывает различные устройства с вакуумным управлением и их взаимосвязь. Более новые модели автомобилей отображают сходство компонентов и их расположение.

ХОРОШО. Теперь, когда у вас есть схема вакуума для вашего автомобиля, вы можете приступить к поиску неисправностей для потенциальной утечки. Однако, даже если у вас нет диаграммы прямо сейчас, вы все равно можете выполнить следующие шаги.

( Примечание. Если вы пытаетесь обнаружить потенциальную утечку вакуума из-за кода неисправности, который вы получили после того, как загорелся индикатор Check Engine, возможно, ваш автомобильный компьютер корректирует соотношение воздух / топливо для компенсации, поэтому двигатель может не звучать так, как если бы у него были проблемы с производительностью. Если это так, отсоедините датчик положения дроссельной заслонки или датчик кислорода, чтобы заставить компьютер запустить двигатель в режиме «жесткого кода» , чтобы вы могли слышать двигатель – грубый холостой ход. Это облегчит обнаружение источника утечки вакуума во время диагностики.)

Если вы подозреваете конкретное устройство (или несколько), вы можете начать с этого устройства. В противном случае следуйте схеме и начните проверку каждого шланга. Если у вас нет схемы, проверьте каждый вакуумный шланг, когда вы двигаетесь вокруг двигателя. Большинство вакуумных шлангов тонкие и мягкие, за исключением того, что используется на усилителе тормозов, который является более толстым и прочным по конструкции, и, возможно, шланг PCV.

Устранение утечек вакуума требует тщательного визуального осмотра шланга, проверки его правильного подключения и прослушивания контрольного шипящего звука.

Но шум работающего двигателя может сделать невозможным услышать шипящий звук, исходящий от протекающего вакуумного шланга или прокладки. Для этого у вас есть два варианта: вы можете использовать стетоскоп механика, который помогает усилить звуки в вашем ухе, или вы можете использовать длину шланга для той же цели.

Проверка ВУТ и вакуумного шланга

Перед началом проверки усилителя необходимо, в первую очередь, проверить состояние шланга, обратного клапана и всех соединений. Именно в этих местах наиболее часто возникают проблемы.

Проверка вакуумного шланга:

1. Выполните визуальный осмотр шланга, которым ВУТ соединен с впускным коллектором двигателя.
2. Источниками проблемы могут быть трещины, затвердевшие пятна и любые другие механические повреждения. Проверьте надёжность крепления шланга.
3. Проверьте клапан, расположенный между шлангом и вакуумным усилителем. На нём не должно быть видимых дефектов.
4. Проверьте впускной коллектор в месте подключения вакуумного шланга на предмет наличия загрязнений.
5. Проверьте, нет ли утечек тормозной жидкости на участке между усилителем и ГТЦ.
6. На запущенном двигателе нанесите мыльный раствор на вакуумный шланг, обратный клапан и места соединений. Если происходит всасывание пузырьков и воды, это свидетельствует о наличии утечки. Поврежденный элемент подлежит замене.

Советы по ремонту вакуумных шлангов

Работа с поврежденными вакуумными шлангами не обязательно означает, что вам необходимо заменить их. Часто вакуумный шланг требует простого ремонта, который может занять пару минут или около того.

• Вы можете отремонтировать поврежденный конец вакуумного шланга за минуту. В большинстве случаев вы можете обрезать примерно сантиметр на конце и снова подсоединить шланг.
• Будьте осторожны, когда имеете дело с повреждениями, расположенными между концами вакуумного шланга. Если вам просто нужно отремонтировать маленькое отверстие менее чем на полдюйма, вырежьте поврежденную область и используйте штуцер, чтобы снова соединить две детали.
• Во избежание путаницы ремонтируйте один вакуумный шланг за раз. Некоторые автомобили, особенно азиатских брендов, поставляются с несколькими вакуумными шлангами, что может затруднить ремонт, когда они соединяются различными способами. В этих случаях вы можете найти 1-, 2-, 3-, 4-контактные и коленчатые разъемы, чтобы справиться практически с любым видом прокладки и ремонта шланга.
• Всегда маркируйте шланги и их соответствующие соединители или фитинги, чтобы заново установить отремонтированные или новые шланги в соответствующие фитинги.
• Если вы найдете один или несколько отсоединенных шлангов, используйте диаграмму вакуума для повторного подключения шланга к правильному фитингу.
• После ремонта проложите и закрепите вакуумный шланг вдали от горячих поверхностей и движущихся компонентов.
• Всегда заменяйте вакуумный шланг на один и тот же диаметр и длину и для предполагаемого применения (PCV, усилитель тормозов или обычный вакуум).

Неполадки в системе включения/выключения.

Причины этих поломок могут оказаться такими.

1. Мембрана потеряла работоспособность. Подтверждает проявление неисправности наличие выступающей жидкости, когда в задней зоне бачка нажимают на ниппель.
2. В бачке фиксируется низкое давление. Проблему удается выявлять своевременно, если периодически измерять показатель давления.
3. Поломка реле. Этот датчик восстановлению не подлежит. Привести агрегат в рабочее состояние можно только путем замены реле.
4. Прочие проблемы в системе электропитания. Нередко отмечаются сбои в системе электропитания. Тогда система не запускается. Проверку производят специальным тестером. В обязательном порядке осматриваются контакты реле. Если устройство не работает из-за проблем с питанием, устранение неполадки следует доверить электрику.
5. Нарушение герметичности. Если производится захват воздушных потоков в рабочем режиме, значит, необходимо проревизировать герметичность системы.
6. Нарушение работоспособности двигателя. Давать сбои может и двигатель, если оборудование эксплуатируется очень интенсивно. Такие неполадки определяются даже по специфическому запаху.

1. Агрегат гудит. Когда работающее вакуумное оборудование начинает издавать сильный гул или перестает крутиться, возможно, причиной такого «недостатка» стал длительный перерыв в работе. Но может проявиться и реальная поломка. Это выход со строя:

• помпы;
• конденсатора.

Устраняем неисправность

Устранить проблему с неработающим усилителем можно только в случае, если поврежден трубопровод, обратный клапан или его уплотнитель.

Выявлять неисправность стоит последовательно:

• проверяем затяжку хомутов трубопровода и состояние трубки в местах зажимов (нередко в них появляются трещины);
• осматриваем состояние уплотнителя обратного клапана усилителя. С временем этот резиновый элемент расслаивается из-за чего теряется герметичность вакуумной камеры (отсюда и шипение при торможении);
• меняем трубопровод вместе с хомутами. Стоит он недорого, поэтому проще его поменять, чем проверять герметичность, тем более что устранить трещину достаточно сложно. После замены проверяем работоспособность усилителя;

Если замена трубопровода не дала результат, замене уже подлежит сам усилитель, поскольку узел этот считается неразборным и ремонту не подлежит.

В процессе работ не лишней будет проверка обратного клапана. Сделать это можно двумя способами.

Первый подразумевает демонтаж этого элемента. Далее необходимо ртом подуть в штуцер, которым клапан устанавливается в усилитель. При этом он должен беспрепятственно пропускать поток воздуха.

Затем делаем обратное действие – втягиваем воздух через этот же штуцер. Исправный клапан воздух пропускать не должен.

Если нет желания снимать клапан, из-за чего может нарушиться герметичность в месте соединения, можно поступить так: запускаем двигатель, даем ему поработать.

Затем нажимаем до упора педаль тормоза, удерживаем ее в таком положении и глушим мотор.

Если клапан исправен, то он закроется (из-за отсутствия разрежения со стороны коллектора), при этом в вакуумной камере вакуум сохраниться, поэтому педаль сопротивления не будет оказывать (для удержания не нужно создавать дополнительного давления).

Напоследок немного о вакуумных насосах. В механическом узле для устранения стуков некоторые просто удаляют шток и все.

При этом насос работать не будет, но поскольку он – вспомогательный, то его отключение не сильно повлияет на работоспособность усилителя (хотя все же педаль станет немного «туже»).

Но в некоторых случаях помогает обычная смена положения штока (переворачиваем его на 180 град.).

Что касается электрического насоса, то зачастую он просто заменяется, поскольку отремонтировать его трудно.

Типичные поломки ВУТ и их признаки

Обычно вакуумник выходит из строя по следующим причинам:

• разрыв рабочей мембраны;
• ссохлась прокладка клапана;
• износ соединения или вакуумного шланга трубопровода;
• поломка обратного клапана;
• потеря герметичности рабочей камеры.

Основная неполадка ВУТа – разрыв диафрагмы из-за естественного износа резины. Характерный свист под капотом и западающий тормоз говорят о том, что произошла разгерметизация, наблюдается подсос воздуха в гидравлическую часть тормозной системы. Это можно проверить по количеству тормозной жидкости. Если уровень упал, значит, она вытекает через порванную внутреннюю манжету главного цилиндра.

Как осуществляется диагностика вакуумного устройства

Сперва систему отключают, это обязательное условие.

Проверяют герметичность агрегата и корректность его работы. Затем производится тщательный осмотр каждого стыка. Выявляется степень засоренности:

• песком;
• пылью;
• веществами иного происхождения.

В обязательном порядке проверяют системы водоснабжения: присутствует ли в скважине вода.

Становится очевидно, что результативно обслуживать вакуумные насосы смогут только специалисты. Конечно, сервисный комплект удастся заменить даже своими силами. Однако до этого и после рекомендуется производить диагностику агрегата. Ведь могут проявиться и другие неисправности.

Нужно понимать, что поломки гораздо выгоднее предотвращать, чем исправлять. А это возможно только при своевременном прохождении техобслуживания.

Обычно обнаруживаются не очень серьезные неисправности вакуумного насоса, вполне устранимые. Но иной раз приходится менять всю систему, хотя такие случаи отмечаются редко.

Как устроен вакуумный усилитель?

Если говорить в общем, о конструкции вакуумника, то это герметический корпус, зачастую круглой формы (если смотреть в торец). Как правило, он располагается в моторном отсеке, в районе педали тормоза. Именно на корпусе вакуумника чаще всего располагают основной цилиндр тормозной системы. Менее распространенным считается гидровакуумный усилитель тормозной системы. Он включен непосредственно в гидравлическую часть привода.

Схема устройства обычного вакуумного усилителя тормозной системы

1. Диафрагма;
2. Атмосферный канал;
3. Толкатель;
4. Поршень клапана;
5. Вакуумный канал;
6. Шток;
7. Возвратная пружина.

В зависимости от типа топлива, строение вакуумного усилителя будет отличаться.

Так, для бензинового агрегата источником разряжения вакуума служит впускной коллектор, перед подачей топлива в цилиндры.

Если говорить о дизельном двигателе, то в качестве системы разряжения вакуума служит специальный электрический вакуумный насос. Само разряжение вакуума в дизеле (во впускном коллекторе) незначительное, поэтому электрический насос является обязательным элементом.

Проведение самостоятельной диагностики

Проверить вакуумный тормозной усилитель на нормальную работу можно следующими способами:

Другой вариант диагностики вакуумного усилителя

• При заглушенном двигателе нужно нажать попробовать затормозить несколько раз. При исправной системе первое нажатие произойдет с легкостью, последующие — сложнее. Должен раздаться звук воздуха, засасываемого атмосферной полостью.
• Выдернуть шланг от впускной заслонки при неработающем моторе. Если система была герметична и содержала вакуум, раздастся хлопок входящего туда воздуха.
• Несколько раз выжать педаль тормоза при заглушенном двигателе. Оставить ногу на педали. Завести мотор, если система исправна — педаль, на которую приходилось давить с силой, плавно и быстро уйдет в пол.
• Путем осмотра проверить шланг откачки воздуха и точку его соединения с усилителем на предмет возможного «подсоса».

4 простых теста для проверки вакуумного усилителя тормозов

Проверка вакуумного усилителя тормозов – процедура несложная, любой начинающий автолюбитель с ней легко справится. Снимать деталь с машины для проверки на неисправность нет необходимости. Для этого достаточно провести четыре простых теста, указывающих на наличие проблемы.

Тест № 1

Выполнить проверку несложно:

1. Запустите мотор автомобиля. Прогрейте его в течение нескольких минут.
2. Двигатель машины должен работать на холостых оборотах. С помощью инструмента (например, пассатижей) передавите патрубок отбора разрежения, ведущий от коллектора, либо отключите его от штуцера и заглушите последний деревянным клином.
3. Если нет перебоя в работе мотора – система герметична.
4. Повышение или стабилизация оборотов силового агрегата указывает на подсос воздуха через вакуумный усилитель тормозов или подающий шланг.

После того как вы провели проверку и определили неисправность усилителя, необходимо проверить шланг передачи вакуума. Для этого патрубок надо отсоединить и осмотреть на наличие повреждений. Далее изучите состояние хомутов. Если есть необходимость, замените их на новые.

Тест № 2

Заведите автомобиль, пусть он поработает некоторое время на холостых оборотах. Может понадобиться около семи минут. Затем заглушите двигатель и полностью выжмите педаль тормоза. Это создаст вакуум в усилителе тормозов. Далее педаль следует отпустить и тут же снова выжать.

Если при втором нажатии педали ее ход стал меньше, значит, вакуум не создается и есть проблемы в работе вакуумного усилителя тормозов. В случае, когда второе нажатие не отличается от первого, можно сделать вывод, что система исправна. Если результаты теста оказались недостаточно определенными, перейдите к следующему шагу.

Тест № 3

Нажмите на педаль тормоза около восьми раз. Сделайте это при заглушенном двигателе автомобиля. После этого еще раз выжмите педаль до упора и запустите двигатель машины. В случае, если нет проблем в работе вакуумного усилителя тормозов, в системе возникнет вакуум. Мембрана надавит на шток, тот оттянет за собой толкатель, соединенный с педалью. И в этот момент вы почувствуете, как педаль опустится еще ниже.

Если же педаль осталась на месте, это означает только одно – вакуум в системе не возник. Следовательно, существует неисправность, которая этому препятствует. В этом случае вам надо выполнить четвертую проверку.

Тест № 4

Этот способ проверки вакуумного усилителя тормозов позволит вам уточнить есть, ли утечки воздуха. Для этого заведите двигатель автомобиля, выжмите педаль тормоза до упора и заглушите двигатель.

Если в течение тридцати секунд вы не наблюдаете отклонения педали от максимально выжатого состояния, значит, проблем с вакуумным усилителем тормозов нет.

При возвращении педали в исходное положение под действием возвратной пружины мы делаем вывод, что давление внутри рабочей камеры возрастает, следовательно, есть неисправность механизма.

Как работает вакуумный усилитель тормозов?

Рассмотрев устройство вакуумника тормозов, стоит понять принцип его работы. Основой для работы вакуумного усилителя считается разница в давлениях. Сразу хочется отметить, что в исходном положении, давление в камерах будет одинаковое, что так же равняется давлению источника разряжения.

Весь процесс работы вакуумника начинается с нажатия на педаль тормоза. Толкатель в усилителе передает данное ему усилие на следующий клапан, тот в свою очередь перекрывает канал, который соединяет две камеры. Теперь камеры наглухо разделены на атмосферную камеру и вакуумную. Если клапан движется дальше, то в таком случае атмосферная камера соединяется непосредственно с атмосферой. Как результат, разряжение в камере снижается.

За счет смены давления в камерах, шток поршня, главного тормозного цилиндра начинает перемещаться. Когда тормозная система отработала задачу и торможение прекращается за счет отпускания педали тормоза, клапан возвращается в исходное положение, а давление в камерах выравнивается (камеры соединяются между собой).

Благодаря возвратной пружине, диафрагма возвращается в исходное положение. Вся работа вакуумного усилителя пропорциональна, то есть, чем сильней Вы давите на педаль тормоза, тем сильнее будут срабатывать тормоза автомобиля, соответственно быстрей тормозить и эффективней отрабатывать поставленную задачу.

Как устроен вакуумный усилитель?

Если говорить в общем, о конструкции вакуумника, то это герметический корпус, зачастую круглой формы (если смотреть в торец). Как правило, он располагается в моторном отсеке, в районе педали тормоза. Именно на корпусе вакуумника чаще всего располагают основной цилиндр тормозной системы. Менее распространенным считается гидровакуумный усилитель тормозной системы. Он включен непосредственно в гидравлическую часть привода.

1. Диафрагма;
2. Атмосферный канал;
3. Толкатель;
4. Поршень клапана;
5. Вакуумный канал;
6. Шток;
7. Возвратная пружина.

Каждая деталь играет свою, не маловажную роль. Стоит отметить, что в зависимости от типа топлива, строение вакуумного усилителя будет отличаться. Так для бензинового агрегата источником разряжения вакуума служит впускной коллектор, перед подачей топлива в цилиндры. Если говорить о дизельном двигателе, то в качестве системы разряжения вакуума служит специальный электрический вакуумный насос. Само разряжение вакуума в дизеле (во впускном коллекторе) незначительное, поэтому электрический насос является обязательным элементом.

Далее по списку числится диафрагма, соединенная со штоком (главного цилиндра тормозной системы). Благодаря движению диафрагмы, поршень перемещается, тем самым нагнетая тормозную жидкость к цилиндрам тормозной системы на колесах автомобиля. Не менее важным элементом считается атмосферная камера. Если рассматривать её исходное положение, то соединена она с вакуумной камерой. Нажав на педаль тормоза, камера перемещается и соединяется с атмосферой. Для увеличения эффективности экстренного торможения, в конструкцию вакуумника может быть включен дополнительный электромагнитный привод штока, что существенно ускоряет перемещение элементов.

Вакуум в коллекторе по сравнению с вакуумом Вентури

Вакуум в коллекторе вызван другим явлением, чем вакуум Вентури , который присутствует внутри карбюраторов . Вакуум Вентури возникает из-за эффекта Вентури, который для фиксированных условий окружающей среды (плотности и температуры воздуха) зависит от общего массового расхода через карбюратор. В двигателях, в которых используются карбюраторы, вакуум Вентури приблизительно пропорционален общему массовому расходу, проходящему через двигатель (и, следовательно, общей выходной мощности). При изменении атмосферного давления (высота, погода) или температуры карбюратор может нуждаться в регулировке для поддержания этого соотношения.

Давление в коллекторе также может быть «перенесено». Перенос — это выбор места для отвода давления в пределах диапазона движения дроссельной заслонки. В зависимости от положения дроссельной заслонки, отвод давления с отверстиями может располагаться до или после дроссельной заслонки. Когда положение дроссельной заслонки изменяется, отвод давления с отверстиями выборочно подключается либо к давлению в коллекторе, либо к давлению окружающей среды. В старинных двигателях (до ) часто использовались краны давления в коллекторе с отверстиями для распределителей зажигания и .

Возможные поломки вакуумного усилителя

Как и любой другой механизм, вакуумник рано или поздно может выйти из строя. Самым первым признаком поломки считается появление различных проблем с тормозами при нажатии на педаль. Поломаться может любая деталь, от пружины обратного хода, до диафрагмы. Найти изношенную или поломанную деталь не так сложно, как определить наличие самой поломки вакуумника.

Вывод о вакуумном усилителе напрашивается сам, это, по сути, незаменимый элемент всей тормозной системы автомобиля. Обойтись без него можно, но лучше не стоит, так как современные системы безопасности во многом реагируют на силу торможения автомобиля. Для примера, наведем несколько случаев, по которым проще и быстрей всего можно определить неисправность.

Первый самый простой и эффективный способ проверки. Завести двигатель автомобиля, далее через секунд 30 заглушить его. Далее с обычным усилием нажимаем на педаль тормоза. Если вакуумник исправный, то при первом нажатии система отработает, как полагается, а вот последующие нажатия будут как в стенку. В случае, когда повторное нажатие на педаль тормоза так же легкое или с провалами, это уже показатель неисправности.

Второй способ обратный к первому. На заглушенном двигателе стоит выжать педаль тормоза и удерживая педаль завести агрегат. Должен образоваться небольшой провал и когда отпустите педаль, она вернется в исходное положение. В случае, если педаль тормоза осталась в выжатом состоянии, это показатель поломки диафрагмы или пружины обратного действия. Обычно это показатель существенных поломок деталей.

Последний третий способ это проверка на наличие утечки воздуха. Нажимаем на педаль тормоза, и не отпуская её глушим двигатель. Теперь удерживаем педаль в таком положении несколько минут. Если система не герметична, пружина потеряет свою силу, давление начнет увеличиваться и тем самым подымать педаль тормоза вверх. Это хорошо ощутимо на ногу, что и выдаст неисправность вакуумника.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

• запустить мотор, дать поработать ему около 10 минут;
• заглушить двигатель;
• выжать тормоз полностью, создав вакуум в усилителе;
• отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких‐либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

• отсоединить шланг от впускного коллектора;
• штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
• завести мотор, дать ему поработать минут 10;
• выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!
