Лонжерон в автомобиле: что это такое и для чего нужен

Преимущества и недостатки

Использование лонжеронов при конструировании кузовов автомобилей и уход от традиционной рамной компоновки кузова имеет ряд преимуществ при относительно небольшом количестве недостатков. К достоинствам использования лонжеронов следует отнести:

• резкое снижение массы кузова и автомобиля в целом;
• обеспечение большей жесткости на кручение и, как следствие, лучшую управляемость авто;
• относительную простоту конструкции;
• высокую безопасность такого типа кузова в случае дорожно-транспортного происшествия.

Тем не менее, несмотря на ряд существенных достоинств, у лонжеронов имеется и значимый недостаток – очень ограниченные возможности восстановления в случае деформации.

Связано это с тем, что передний и задний лонжероны намертво крепятся к кузову с помощью сварных швов. Параметры жесткости лонжерона и степень противодействия нагрузкам четко рассчитываются автопроизводителем. По этой причине восстановление лонжерона после сколь-либо значительного повреждения (подобная ситуация – не редкость в случае ДТП) приводит к тому, что деталь изменяет свои характеристики прочности и не способна полноценно выполнять свои «обязанности» по обеспечению жесткости кузова.

Видео — вытяжка лонжеронов автомобиля Volkswagen Tiguan:

При этом вварить новый лонжерон также не удастся ввиду конструктивных особенностей. Фактически, при повреждении лонжеронов любой ремонт становится весьма относительным, и заводские характеристики существенно ухудшаются.

Лонжерон – что это за элемент, и какие особенности он имеет?

Лучше всего определить, что такое лонжерон в автомобиле, на основании его функций. Основная задача балки сводится к усилению прочности днища. В легковых автомобилях они представляют собой 2 рейки, а в кроссоверах и джипах практически всегда устроен П-образный лонжерон.

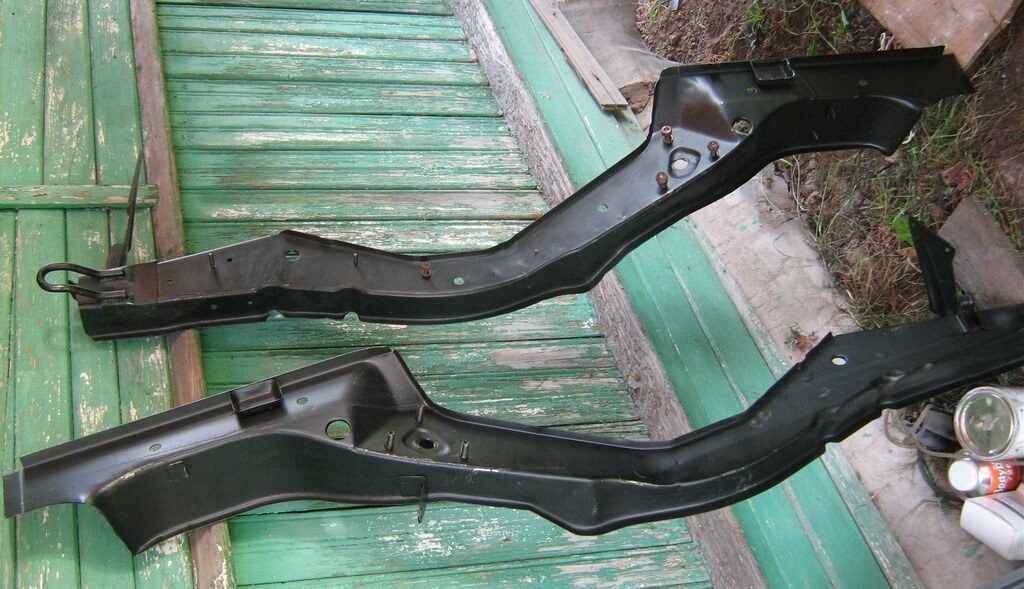

Задние лонжероны автомобиля

Визуально может быть сложно оценить роль такого элемента, для этого стоит узнать, что будет при его разрушении, износе или отсутствии:

• листы днища начнут «гулять» под ногами пассажиров;
• несколько прогнётся весь кузов в центре, где сосредоточена максимальная нагрузка;
• изменится форма проёма для дверей;
• деформируются разъёмы компонентов кузова и могут отпадать отдельные крепления;
• нарушится положение мотора, он продавит металл и может цеплять землю;
• при полном разрушении лонжерона и весь кузов также будет разрушен.

Наибольшая подверженность разрушению отмечается в передней части машины, а на задний лонжерон приходится только 10% всех ремонтных работ, связанных с этими деталями. Быстрее всего восстановить транспортное средство с рамным лонжероном, так как ремонт конструкции проводится с минимальным разбором несущей части.

Немаловажную роль играет положение, в котором располагается элемент: горизонтальное, параллельное, под углом и т. д. Каждая конструкция имеет свои достоинства и недостатки.

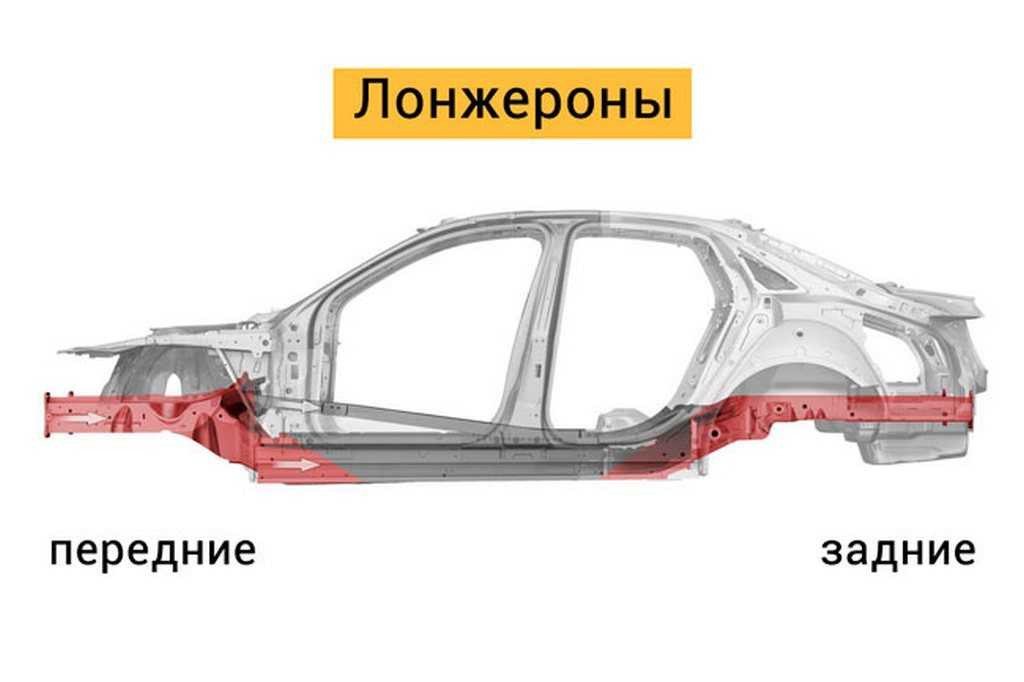

Лонжероны передние и задние

Для рассмотрения конструкции устройства придётся спуститься под машину со стороны капота. Иногда места, где находятся передний и задний лонжерон машины, имеют дополнительные усиления. Задние и средние части могут быть видимыми снизу, но иногда закрыты слоем защиты днища. Во многих автомобилях можно заметить часть переднего лонжерона, если смотреть сверху капота. Чтобы нагляднее узнать, где находятся лонжероны, можно изучить фото.

Для чего нужны

Детали делаются из очень твёрдого металла, способны выдерживать большой вес. Они поглощают ударные нагрузки, вибрации, получаемые автомобилем при передвижении по различным дорогам. Лонжероны нужны для усиления элементов днища и пола багажника (легковые авто) или чтобы полностью брать на себя все нагрузки (грузовики, рамные внедорожники).

Другая функция лонжеронов — амортизация. Беря на себя колебания, деталь распределяет нагрузку по всем частям машины. Трубы эффективно поглощают деформационные искажения. Поэтому они сделаны максимально жёсткими, но не везде. На самом деле, современный лонжерон — это конструктивно очень гибкий узел с программируемыми зонами деформации. В противном случае он не смягчал бы удары, поглощая их, а передавал в салон.

Так, лонжероны передней части автомобиля специально изготовлены с большей способностью к деформации. Благодаря этому, во время столкновения детали принимают разрушительную ударную волну на себя, не давая ей идти дальше.

Преимущества и недостатки

Использование лонжеронов при конструировании кузовов автомобилей и уход от традиционной рамной компоновки кузова имеет ряд преимуществ при относительно небольшом количестве недостатков. К достоинствам использования лонжеронов следует отнести:

• резкое снижение массы кузова и автомобиля в целом;
• обеспечение большей жесткости на кручение и, как следствие, лучшую управляемость авто;
• относительную простоту конструкции;
• высокую безопасность такого типа кузова в случае дорожно-транспортного происшествия.

Тем не менее, несмотря на ряд существенных достоинств, у лонжеронов имеется и значимый недостаток – очень ограниченные возможности восстановления в случае деформации.

Читать далее: Двигатель греется радиатор холодный в чем причина

Связано это с тем, что передний и задний лонжероны намертво крепятся к кузову с помощью сварных швов. Параметры жесткости лонжерона и степень противодействия нагрузкам четко рассчитываются автопроизводителем. По этой причине восстановление лонжерона после сколь-либо значительного повреждения (подобная ситуация – не редкость в случае ДТП) приводит к тому, что деталь изменяет свои характеристики прочности и не способна полноценно выполнять свои «обязанности» по обеспечению жесткости кузова.

При этом вварить новый лонжерон также не удастся ввиду конструктивных особенностей. Фактически, при повреждении лонжеронов любой ремонт становится весьма относительным, и заводские характеристики существенно ухудшаются.

Особенности конструкции

Как же удалось инженерам придумать такой универсальный вариант.

Делают это несколькими способами:

• уменьшают толщину стенок металлической балки, создавая переменное сечение;
• прорезают сквозные отверстия в зонах, наименее нагруженных массой кузова;
• создают на металле извилины, позволяющие лонжеронам складываться при лобовых или боковых ударах, а не ломаться.

Лонжерон — это швеллер. В самых нагруженных зонах кузова, например, под двигателем, водительским и пассажирскими сидениями, сечение его увеличено, металл очень прочен. А в местах, куда приходится максимальная ударная волна при столкновениях, профиль сделан тонким, выступает в качестве демпфера.

Функция, особенности

Какую функцию выполняет лонжерон? ВАЗ ли это или немецкая БМВ, задача этой детали одна — лонжерон призван выдерживать нагрузки от мотора, кузова и багажа. Это самая прочная деталь в автомобиле. Передний лонжерон ВАЗа выполняет также функцию амортизатора.

Он поглощает деформационные искажения в случае ДТП. Если данная конструкция будет жесткой (как рама на грузовиках), энергия не будет нивелироваться, а весь удар передастся на кузов и на водителя. Именно чтобы поглощать силу удара при авариях, передний лонжерон имеет деформируемые зоны. Они могут быть организованы несколькими способами:

1. Путем уменьшения толщины стенок. Минус такого решения – малая прочность силовой конструкции. К тому же при ударе кузов будет сминаться неравномерно. Поэтому такая схема реализации деформируемых зон сегодня практически не используется.
2. Путем создания складок в лонжероне. Эти складки позволяют сминать силовую конструкцию при ДТП в так называемую гармошку. В данном случае энергия удара максимально нивелируется. Такая конструкция есть не только на переднем, но и на заднем лонжероне. ВАЗ 2170 также не является исключением. Благодаря складкам существенно смягчается ударная сила как с тыльной, так и с фронтальной стороны.

Дополнительно лонжерон может ослабляться путем проделывания отверстий в нем. Но чаще всего они нужны для крепления навесных узлов и агрегатов. Такие отверстия присутствуют и на рамах грузовиков. Частично они тоже выполняют функцию деформируемых зон.

Виды конструкций лонжеронов

Первые лонжероны представляли собой простейшие стальные балки прямоугольного открытого или закрытого сечения.

Впоследствии их стали выполнять более сложной формы, что обуславливалось соображениями:

• компоновочными, поскольку только так можно было понизить центр масс и общую высоту автомобиля;
• безопасности, балки должны деформироваться при сильных ударах, снижая уровень продольного ускорения;
• общего снижения массы автомобиля, нет необходимости делать балки одинаковой прочности по длине;
• технологичности конструкции, лонжероны стали сварными из отдельных частей.

Не всегда продольные силовые элементы располагаются строго вдоль автомобиля, возможны сужения и расширения межлонжеронного пространства, вплоть до применения Х-образных силовых конструкций.

Современный лонжерон – это деталь сложной формы, органически вписанная в силовую клетку кузова, располагающая зонами деформации и дополнительными усилениями в критических участках.

Сохранился принцип замкнутого сечения, стенки коробки могут быть многослойными и выполняться из различных сортов стали по прочности. Встречаются и алюминиевые конструкции.

Что такое лонжерон в автомобиле?

Изначально на всех автомобилях использовалась рамная несущая часть. То есть все элементы авто крепились к специальной конструкции – раме. Модификаций такой несущей части было несколько, но самое большое распространение получила рама лестничной конструкции. Состояла она из двух параллельно расположенных продольных балок – лонжеронов, соединенных между собой поперечинами, что и придавало этой конструкции вид лестницы.

Рамная конструкция кузова

По мере развития автомобилестроения, рамную конструкцию вытеснил несущий кузов. То есть все элементы авто крепились уже к кузову, и надобность в раме отпала, хотя и не совсем. Рамная несущая часть до сих пор применяется на грузовых авто, тяжелых внедорожниках. Все дело в том, что несущий кузов не способен выдерживать большие нагрузки, то есть эта конструкция не применяется для грузовиков или крупных внедорожников, обладающих значительной массой.

Но и в легковых авто не вся нагрузка от составных частей легла на кузов. Если бы так было сделано, то он, изготовленный из тонкого листового металла, просто не выдержал бы нагрузки, и составные части просто бы отваливались, обрывая металл. Поэтому без использования лонжеронов при монтаже несущего кузова нельзя обойтись.

Основная мысль

Главная мысль, которую автор вложил в стихотворение «Я пришел к тебе с приветом» — это то, что любовь способна изменить и преобразить человека так же, как это делает солнце с деревьями. Оно согревает деревья, дает им силы, помогает стать лучше и крепче. Как лес не способен прожить без тепла и света, точно так же и человек не может существовать без любви. Именно вот эту незримую связь природы и человека и старается показать автор читателю.

На свои чувства лирический герой находит отклик в окружающем его мире. Оказывается все то, что его окружает, испытывают те же чувства и эмоции, что и он сам. Автор показывает, что только при вот таком вот взаимном чувстве и возникает счастье. На этом строится все вокруг. Невозможно жить без тепла и света. Точно так же невозможно жить и без любви.

вытянуть лонжерон своими руками? Своими способами

Если автомобиль попал в ДТП, вопрос, как вытянуть лонжерон своими руками, может стать очень актуальным. Поэтому, даже незначительное, на первый взгляд, событие может привести к нарушению геометрии кузова. А на самом-то деле: все дело в лонжероне, который отнесло в сторону. Данное расхождение иногда очевидно визуально просматривается, а иногда — даже не сразу увидишь невооруженным глазом. Но даже незначительные огрехи могут в дальнейшем под нагрузками, которые испытывает авто, развиться нежелательные и трудно исправимые «болезни». Так что, если вы попали даже в небольшую аварию, не откладывая в долгий ящик, проверьте эти важные детали кузова на предмет возможных искажений и отходов.Как вытянуть лонжерон своими руками

, если его все-таки повело? Ну что же, не стоит сильно расстраиваться. Дело поправимое: стандартную деталь всегда можно восстановить, привести в первозданный, так сказать, состояние, даже если появились трещины. Тогда делаются специально вырезанные накладки и привариваются к плоскости лопнувшего лонжерона, таким образом, укрепляя его. Но сегодня речь, скорее, о том, как можно вытащить данную деталь при возможном короблении.

Что понадобится для выполнения работ?

Сразу оговоримся, что вытяжка лонжерона – процесс достаточно кропотливый и требует специальных знаний и навыков. Так просто, «на коленке», эту процедуру не произведешь. Нам понадобятся целый ряд специфических инструментов: болгарка, сварка, горелка газовая, шлифмашина, стенд, оборудованный захватами и шаблоны. А еще – молоток для рихтовок, лента-герметик, грунтовка и шпатель, специальная таблица по ремонту кузова.

Если вы уже испугались, многие названия незнакомы, то можно дальше не продолжать. Для всех других смельчаков: продолжаем процесс.

Получить свободный доступ:

Безусловно, наша ремонтируемая деталь должна находиться в свободном доступе. Поэтому крайне необходимо убрать с пути все «мешающие» детали кузова и ходовой. Но в первую очередь следует отключить электропитание и спрятать проводку с места ремонта.

Далее – снимаем детали кузова, удаляем и арку колес. В итоге – лонжерон уволен. Можно приступать к следующему этапу работ.

Стендовая вытяжка

Закрепляем авто на стенде. Сделать это нужно в местах сварочных швов завода-производителя. Далее, аккуратно извлекаем поврежденный лонжерон до параметров, напоминающие начальные, выходные. Когда предварительная вытяжка проведена, отрезаем болгаркой части лонжерона, которые наиболее пострадали и их необходимость заменить – насущная проблема.

Не рекомендуется

вытягивать лонжерон больше, чем надо. А после проведения данной процедуры необходимо попробовать открыть/закрыть дверь, чтобы проверить совместимость зазоров и состояние петель (при необходимости – подправить и подогнуть до нормального положения).

Следующие шаги.

Далее – необходимо зачистить грунтовку и герметик с лонжерона, который подвергся ремонту. Для этого нужно газовой горелкой или техническим феном хорошенько их прогреть. Тогда отстанет с легкостью (примените для дальнейшей зачистки стальной шпатель)

Внимание: при работе с горелкой нужно соблюдать противопожарную безопасность, стараясь не сжечь пластмассовые части и обшивку салона внутри. От высокой температуры они вполне реально могут полыхнуть!

Проверка геометрии

Для данной процедуры необходимо накернить точки контроля на самом лонжероне и сопутствующих частях. А после – проверить на стенде с ремонтной таблицы кузова. Точки накерненных лонжеронов должны максимально совпадать с точками, показанными на стенде. После – неровности лонжеронов нужно отшлифовать с помощью диска шлифмашинки.

Также крайне необходимо отслеживать параллельность колесных арок по отношению к лонжеронам. Также соблюдайте при выполнении работ правила безопасности. Используйте защитные очки, чтобы не травмировать искрами глаза.

Сварка, рихтовка:

Надо тщательно рихтовать смежные поверхности и арку колеса. Для этого используем рихтовальный молоток и оправку. Проверяем на плотность прилегания. Выравниваем сварочные кромки. При сварке соблюдать технику безопасности.

Финальные работы:

Еще раз проверяем совместимость двери и замки на предмет, чтобы хорошо открывались. Накладываем герметик, антикор, грунтовку соответствующих отремонтированных частей. В завершении производим покраску кузовщины. Собираем машину, одеваем и прикручиваем все сняты для проведения ремонта детали, и вопрос, как вытянуть лонжерон своими руками, можно считать закрытым.

Что собой представляет подобный элемент

Для того, чтобы понять, что представляет собой лонжерон автомобиля, следует углубиться в такое понятие, как силовая структура кузова. Дело в том, что кузов любого современного авто представляет собой сложное сочетание навесных панелей и внутренних силовых элементов, а также специальных зон программируемой деформации, предназначенных для погашения энергии удара в случае возможного столкновения. Тем не менее, весь кузовной конструктив должен основываться на жестких элементах, который выполняют собой роль силового каркаса, деталей, которые обеспечивают всей конструкции необходимый запас прочности.

Первые кузова автомобилей строились на основе жесткой металлической рамы. Подобная компоновка активно используется и сегодня при изготовлении рамных внедорожников. Тем не менее, рамные кузова изначально имели существенный недостаток – высокую массу автомобиля, «львиная доля» которой приходилась как раз таки на стальную раму. Именно по этой причине производители транспортных средств перешли на безрамную компоновку, а роль силовых элементов стали выполнять лонжероны.

Лонжерон проходит сквозь переднюю либо заднюю часть кузова автомобиля и играет роль своеобразной несущей конструкции, придающей жесткость всей конструкции. При этом именно на лонжерон приходится большая часть конструктивных нагрузок, как от массы самого кузова, так и от колебаний, возникающих при движении транспортного средства. Чем жестче конструкция лонжеронов и кузова – тем лучше управляемость автомобиля и его «поведение» в поворотах.

Начнём с изучения положительных моментов:

• лёгкий вес обеспечивает хорошую управляемость, отличные характеристики динамики и низкое потребление топлива;
• высокая жёсткость на скручивание;
• пассивная безопасность гарантируется особыми зонами, которые поглощают силу удара.

Такой список преимуществ несколько меркнет перед отрицательными моментами. Их список приведён ниже;

• все элементы, из которых состоит несущий кузов, находятся в тесной взаимосвязи, следовательно, при выходе одного из них, страдают все остальные детали;
• распределение конструктивной нагрузки осуществляется по всей системе;
• низкая ремонтопригодность.

Данная деталь является трубой прямоугольного сечения. Такой запасной элемент часто называют продольной балкой автомобильного кузова. Труба проходит через переднюю либо заднюю часть автомобильного кузова.

Внимание! Некоторые автомобили имеют необычную конструкцию кузова, лонжероны проходят между передним и задним бамперами насквозь

Типы существующих несущих конструкций

В основе большой группы различных видов лонжеронов лежит принцип их расположения. Разные типы деталей подходят под разные автомобили, универсальной разновидности нет.

1. Горизонтально параллельно друг к другу располагаются детали в грузовых авто.
2. Горизонтальное расположение под определённым углом характерно для легковых внедорожников.
3. Изогнутое, вертикальное расположение несущих балок позволяет добиться снижения центра тяжести. В этом случае пол в салоне располагается на более низком уровне.
4. При изогнутом, горизонтальном положении также уровень пола в салоне снижается. Более того, в случае бокового столкновения, пассивная безопасность будет находиться на более высоком уровне.

Между балками располагаются поперечины, о них мы уже упоминали. Эти поперечины также делятся на разновидности в зависимости от форм:

• прямолинейная;
• в виде буквы Х;
• К-образная.

Материалом для их изготовления служит изогнутый металлопрофиль. В машинах грузового типа для соединения поперечин с главной балкой используется клёпка. При сборке легковых машин применяется сварочный шов. Для закрепления на лонжероне всех составных элементов кузова применяются кронштейны, которые также отличаются по форме.

Особенности замены задних лонжеронов ВАЗ-2109, стоимость ремонта в автосервисе

Автомобили семейства ВАЗ-2108-09 не отличаются крепким кузовом, прочным кузовным железом, особенно быстро металл ржавеет, если он не обработан антикором. Со временем на металлической поверхности появляется ржавчина, нередко подгнивает и задний лонжерон с любой стороны, в процессе эксплуатации на нем появляются трещины. Если долго ездить с гнилым лонжероном, может вырвать заднюю балку, что приведет к непредсказуемым последствиям. Чтобы в пути не случилось крупной неприятности, а то и беды, лонжерон лучше заблаговременно поменять, эту работу можно выполнить в условиях автосервиса или своими руками в гараже при наличии достаточного опыта, необходимого инструмента и материалов.

Это интересно: Как снять обшивку двери Ауди 80 Б3 и заменть ее самостоятельно в условиях гаража

Плюсы и минусы такой конструкции

Главное достоинство использования лонжеронной конструкции сводится к созданию достаточной прочности авто с минимальным увеличением веса. Благодаря сохранению лёгкости транспортного средства, оно легче управляется и становится более маневренным. Устройство относится к элементам, обеспечивающим пассивную безопасность.

Конструкция имеет не только плюсы, но и минусы:

• все тяжёлые и габаритные агрегаты крепятся к лонжерону, это приводит к взаимосвязи. При получении разрушительных ударов в процессе тяжёлого ДТП, получают повреждения все закреплённые агрегаты;
• особая конструкция лонжеронов приводит к сложности ремонта. Крайне редко удаётся восстановить сломанный швеллер.

Функции лонжерона автомобиля

Данное название имеет французские корни и говорит о продольном движении чего-либо. Такое наименование есть у разных инженерных конструкций в авиации, ж/д и водном транспорте.

Почти у каждого ТС есть такая несущая конструкция. Лишь рамные автомобили являются исключением. У них несущая деталь – рама.

В традиционных автомобилях лонжероны находятся там, где располагаются пассажиры и массивные габаритные узлы, усиливая конструкцию кузова, выполняют функции демпфера между кузовом и подвеской.

Некоторая доля нагрузки, которую получает автомобиль от дорожного покрытия, приходится на лонжерон. Соответственно, увеличивается комфорт людей, находящихся в машине.

Для того чтобы смягчить удары и прочие воздействия, элемент может быть с разными особенностями в конструкции:

• Сечение меняется в конкретных точках и толщина уменьшается.
• Отверстия, предусмотренные по технологии, выполняются в точках, где меньше всего статическая нагрузка.
• Присутствуют необычные складки, с помощью которых деталь сминается во время очень сильного удара. Такая конфигурация лонжерона способствует защите пассажиров за счет снижения негативного воздействия.

Ремонт

В подавляющем большинстве случаев ремонт касается передних лонжеронов, задний деформируется реже. Для исправления деформации необходим специальный стенд-каролинер. Приходится разбирать значительную часть авто. Но даже самым опытным мастерам выполнить задачу исправления деформированного лонжерона очень сложно. Замена, как и ремонт лонжерона — процедура длительная, очень сложная и дорогостоящая.

Когда основные части этой детали остались в нормальном состоянии, частичная замена может быть выполнена с помощью газосварочных работ. Но не следует надеяться, что сварка поврежденного лонжерона восстановит в нем заводские качества. Прочность его существенно снизится, соответственно, свои важные функции он будет выполнять гораздо хуже. При лестничной раме заменить лонжерон легче. Но если эта деталь сильно ушла в несущем кузове легкового автомобиля, замена лонжерона становится бессмысленной и нередко приходится менять кузов целиком.

Если есть возможность ремонта или замены, необходимо, чтобы новая деталь имела те же габариты, что и деформированная, не превышала их.

Лонжерон — важнейшая деталь автомобиля, которая остается невидимой и потому о ней мало задумывается обычный автовладелец. Тем не мене, от этой детали в огромной степени зависит состояние авто и безопасность его эксплуатации. При подозрении на деформацию этого элемента следует незамедлительно обращаться в автомастерскую, это поможет избежать очень дорого ремонта в будущем и повышенного риска во время езды.

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

Каким бывают лонжероны

Положение таких деталей в авто бывает нескольких вариантов, относительно кузова и друг друга, в зависимости от модели самой машины:

1. параллельно или под углом в горизонтальном направлении;
2. вертикально или горизонтально, в изогнутом виде.

Первый вариант используется на грузовых авто, три последующих применяются на рамных внедорожниках. Размещение друг к другу под углом делает возможный поворот колес на максимальный угол. При изогнутых в вертикальном направлении элементах снижается центр тяжести машины и пол в салоне находится на более низком уровне. При горизонтально изогнутых элементах уровень пола также снижается, а повышается пассивная безопасность машины в случае бокового столкновения.

Схема работы лонжерона

Поперечины, которые находятся в соединении с продольным профилем, обеспечивают конструкции основания машины большую жесткость. Они бывают прямолинейными или в виде буквы К или Х. Сами поперечины являются изогнутым металлическим профилем. Для их соединения в грузовых авто используются клепки, в легковых машинах поперечины привариваются. Для закрепления частей автомобиля на раму используются кронштейны.

Устройство лонжерона и для чего они нужны?

Функции рамы выполняет кузов в виде лонжеронов

Основная задача лонжеронов – воспринимать на себя все нагрузки как внутренние (составные части авто, пассажиры, дополнительный груз и т. д.), так и внешние (вибрации, передаваемые от колес). Лонжерон — это демпфер, который находится между подвеской и кузовом и гасит вибрации.

Лонжерон представляет собой обычную трубу прямоугольного сечения. Причем в разных местах это сечение может меняться, чтобы обеспечить необходимую жесткость кузова. В них проделаны технологические отверстия, при помощи которых производится монтаж и крепление составных частей авто, а также выполняется вентиляция, чтобы внутри них не накапливалась влага, являющая катализатором образования коррозионных процессов.

Но в отличие от рамной конструкции, где рама является полностью отдельным элементом авто, в легковых автомобилях лонжероны интегрированы в кузов, то есть являются неотъемлемой его частью и многие элементы кузова присоединены к ним при помощи сварки.

Инструмент для ремонта лонжеронов Rail saver

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская тру­ба.

На один конец этой тру­бы воз­дей­ству­ет гид­рав­ли­че­ский цилиндр, а на дру­гом кон­це рас­по­ло­жен клин, кото­рый посте­пен­но под­ни­ма­ет часть кор­пу­са, где тоже рас­по­ло­жен клин. Полу­ча­ет­ся что-то вро­де длин­но­го дом­кра­та, кото­рый встав­ля­ет­ся внутрь лон­же­ро­на до того места, где нахо­дит­ся изгиб и про­из­во­дит­ся воз­дей­ствие на изгиб или вмя­ти­ну изнут­ри лон­же­ро­на. К месту в инстру­мен­те, кото­рое под­ни­ма­ет­ся, могут при­кру­чи­вать­ся нако­валь­ни раз­ных форм, кото­рые идут в ком­плек­те. Таким обра­зом, этот инстру­мент может воз­дей­ство­вать на вмя­ти­ны и склад­ки, обра­зо­вав­ши­е­ся при сме­ще­нии лон­же­ро­на, изнут­ри.

Инстру­мент для выправ­ле­ния лон­же­ро­нов изнут­ри Rail saver поме­щён внутрь лон­же­ро­на. Стрел­кой пока­за­но место, где нахо­дит­ся склад­ка, кото­рую выпра­вит инстру­мент.

При необ­хо­ди­мо­сти, с внеш­ней сто­ро­ны неров­ность про­сту­ки­ва­ет­ся молот­ком, а инстру­мент для выправ­ле­ния лон­же­ро­нов дей­ству­ет как под­держ­ка. Так как для дей­ствия инстру­мен­та при­ме­ня­ет­ся гид­рав­ли­че­ский цилиндр с насо­сом, то реаль­но убрать дефор­ма­цию на метал­ле лон­же­ро­на любой тол­щи­ны без осо­бых уси­лий. Самое глав­ное пра­виль­но рас­по­ло­жить инстру­мент в нуж­ном месте. Для это­го нуж­но изме­рить место рас­по­ло­же­ния дефор­ма­ции и рас­по­ло­жить инстру­мент внут­ри лон­же­ро­на на нуж­ную дли­ну. На кор­пу­се инстру­мен­та име­ет­ся изме­ри­тель­ная шка­ла.

В зави­си­мо­сти от раз­ме­ров лон­же­ро­на, мож­но под­кла­ды­вать дере­вян­ные бло­ки в его полость, что­бы как мож­но луч­ше рас­по­ло­жить инстру­мент.

Инстру­мент Rail saver был про­те­сти­ро­ван и одоб­рен ком­па­ни­ей General Motors для ремон­та ава­рий­ных авто­мо­би­лей в офи­ци­аль­ных сер­вис­ных цен­трах. Пре­иму­ще­ство это­го инстру­мен­та в том, что при его исполь­зо­ва­нии отпа­да­ет необ­хо­ди­мость выре­зать сег­мен­ты в лон­же­роне для досту­па к обрат­ной сто­роне повре­жде­ния. Отпа­да­ет необ­хо­ди­мость нагре­ва метал­ла, тем более, что совре­мен­ная высо­ко­проч­ная сталь чув­стви­тель­на к нагре­ву и зна­чи­тель­но ослаб­ля­ет­ся и теря­ет свой­ства.

Кон­струк­ция инстру­мен­та Rail saver доста­точ­но про­стая и если её дос­ко­наль­но понять, то мож­но изго­то­вить такой инстру­мент само­сто­я­тель­но.

Сле­ва в верх­ней части кор­пу­са инстру­мен­та виден клин, на кото­рый воз­дей­ству­ет дру­гой клин, под­ни­мая его. Тру­бу с кли­ном внут­ри кор­пу­са тол­ка­ет гид­рав­ли­че­ская рас­тяж­ка. Место с кли­ном, кото­рое под­ни­ма­ет­ся при воз­дей­ствии гид­рав­ли­ки, нуж­но уста­но­вить напро­тив склад­ки, внут­ри лон­же­ро­на. К этой части инстру­мен­та могут при­кру­чи­вать­ся спе­ци­аль­ные наковальни/поддержки.

Замена заднего правого лонжерона 2109

Состояние заднего лонжерона определяется внешним осмотром, если кузовной элемент имеет следы сильной коррозии и основательно прогнил, он подлежит замене, его ремонт во многих случаях нецелесообразен. Еще перед выполнением работ необходимо осмотреть сам кузов автомобиля, нередко железо на 2109 прогнивает до такой степени, что привариваться практически не к чему.

Для проведения ремонтных работ потребуется:

• сварочный аппарат;
• электродрель со сверлами;
• отвертки;
• набор ключей;
• молоток;
• керн;
• зубило;
• зачистные круги.

Предварительно необходимо купить сам лонжерон пола (ЛП), средняя розничная цена кузовного элемента в автомагазинах – от 1800 до 2500 рублей, каталожный номер – 2108-5101372. Это запасная часть подходит на модели 2108-09-13-14, с минимальными изменениями может устанавливаться на вазовские машины 21099 и 2115. Так как при замене лонжерона в основном приходится работать под машиной, необходимо продумать, как сделать так, чтобы можно было удобно подобраться снизу. Здесь есть несколько вариантов:

• использовать автоподъемник;
• производить работы на смотровой яме, вывесив заднюю часть кузова на «козлах» или других подставках;
• опрокинуть автомобиль на бок, подставив надежный упор.

Перед тем как приступить к высверливанию старого лонжерона, необходимо произвести частичную разборку автомобиля, снять:

• задние сиденья;
• бензобак;
• обшивку пола сзади;
• коврики;
• заднюю балку (придется отсоединить тросы ручника и тормозные шланги).

После разборки можно приступать к непосредственному снятию заднего ЛП, для этого необходимо найти точки крепления, высверлить их в местах точечной сварки с помощью сверла, зажатого в патрон дрели. После демонтажа кузовной детали необходимо тщательно зачистить металл под лонжероном и загрунтовать, снять транспортировочный грунт с новой детали (очень эффективно и быстро снимается с помощью пескоструя). Чтобы правый лонжерон встал точно по месту, следует пользоваться замерами (существуют контрольные точки крепления агрегатов), между элементами передней и задней подвески должно быть определенное расстояние (между креплением задней балки и переднего поперечного рычага).

Это интересно: Чистка дроссельной заслонки — подробная инструкция, как почистить своими руками

После определения контрольных точек лонжерон прихватывается сваркой в нескольких местах, проверяется правильность установки, затем деталь окончательно приваривается к посадочному месту. Заключительная стадия ремонта состоит из следующих этапов:

• зачистка окалины сварки шлифовальным кругом;
• обезжиривание поверхности металла;
• нанесение грунта, антикоррозийного покрытия.

Очень важные условия при выполнении сварки – прерывистый шов, максимум длиной 4-5 мм. Сплошной сварочный шов недопустим, при такой сварке кузов теряет эластичность, становится очень жестким. Левый задний ЛП на «Восьмерке»или «Девятке» меняется точно так же, как и кузовной элемент с правой стороны, порядок выполнения работ и принцип установки такой же.
