Почему турбина гонит масло в интеркулер

Основные причины попадания масла в интеркулер

Вот основные причины, по которым масло гонит в промежуточный охладитель:

• неисправности системы вентиляции картерных газов;
• забит масляный фильтр;
• грязный воздушный фильтр;
• перегрев мотора;
• турбина гонит масло из-за поврежденного сальника;
• изгиб возвратного маслопровода турбины.

Неисправности системы вентиляции картерных газов

Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.

Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.

Забитый патрубок вентиляции картерных газов

Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.

Забит масляный фильтр

Если масляный фильтр забит, циркуляция смазки ухудшается и одновременно возрастает давление. Из-за этого продавливает сальники силового агрегата, возникает течь, и турбина гонит капельки масла внутрь интеркулера. Установка чистого фильтра снижает течь масла, но не может полностью устранить ее. Поэтому придется менять все сальники.

Грязный воздушный фильтр

Когда впускные клапаны открыты, а поршень идет вниз, в патрубке, к которому подключен выход системы вентиляции картерных газов возникает сильное разряжение. Если воздушный фильтр забит, то из-за перепада давления в патрубке и системе газы выходят гораздо сильней и увлекают за собой капельки масла. В этом случае маслоуловитель не справляется, из-за чего смазка попадает в интеркулер. Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси. Смесь получается переобогащенной, а капельки масла, которые попадают в цилиндры, еще сильней меняют соотношение между воздухом и топливом.

Перегрев мотора

В большинстве случаев мотор закипает при долгой работе на пределе мощности. Если это произошло, то к большому объему картерных газов, которые прорываются из цилиндров, добавляется усиленное испарение масла, вызванное сильным нагревом. Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка. Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки. Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.

Турбина дает течь из-за поврежденного сальника

Турбина работает 100–150 тысяч километров при использовании качественного масла и нормальном давлении в системе смазки. Ухудшение качества смазки или рост давления приводят к протечке сальника, из-за чего турбина кидает капельки масла в радиатор интеркулера. Какое-то время радиатор может играть роль маслоуловителя, не пуская капельки в цилиндры.

Как только уровень масла достигнет нижних ячеек, возникает карбюрация, из-за которой поток воздуха начнет утягивать капельки смазки за собой, меняя состав топливовоздушной смеси.

Изгиб возвратного маслопровода турбины

Для нормальной работы турбины необходимо отводить масло без задержек. Если маслопровод по каким-то причинам сильно согнуло, то отвод масла будет затруднен. Итог такой неисправности: турбина, давшая течь через сальники, не только подает сжатый очищенный воздух, но и кидает в него капельки смазки.

Основные причины попадания масла в интеркулер

На первый взгляд – совершенно непонятно, откуда может взяться масло в интеркулере. Ведь поступает в него сжатый воздух, на выходе – тоже сжатый воздух, только охлажденный.

Итак, мы уже знаем, что нагретый воздух подается в интеркулер турбиной. Турбина представляет собой колесо с лопастями и действует по принципу вентилятора. При высокой скорости вращения турбины происходит сжатие воздуха и его нагрев. Сжатый воздух попадает в интеркулер.

Турбина приводится в действие энергией отработавших газов, которые раскручивают ее до высоких скоростей.

Если в двигателе возникает неполадка, связанная с нарушением вентиляции картера или попаданием моторного масла в выпускной коллектор, то это масло оказывается в турбине. Но этого еще недостаточно для его проникновения в интеркулер. А вот если нарушена герметичность сальников турбины, то под действием разряжения, создаваемого турбиной масло может проникать в теплообменный контур, а оттуда уже – в интеркулер

Еще одной частой причиной появления масла в интеркулере становятся проблемы с маслопроводом, соединяющим турбокомпрессор и картер двигателя. Деформация элементов маслопровода приводит к повышенному давлению масла в турбокомпрессоре и его выдавливанию через уплотнительные элементы

Следы масла могут появиться также в результате сильного засорения воздушного фильтра или образования трещин и негерметичности в воздуховоде, ведущем в турбокомпрессор. При этом в охлаждающем контуре создается разряжение и масло, разрушая уплотнители турбины, всасывается из турбокомпрессора

Учитывая, что при неисправности двигателя пары и брызги масла могут находиться в подкапотном пространстве, оно может проникать в интеркулер и через неплотности и повреждения в соединениях и трубопроводах системы турбонаддува

Иногда при непрофессиональной установке системы турбонаддува для герметизации соединений используются обычные герметики. Выдавливание при сборке их излишков внутрь системы способно привести к засорению системы и образованию пробок. Это также может привести к проникновению масла в теплообменник.

С основными причинами разобрались.

Самостоятельная очистка интеркулера дизельного двигателя

После устранения неисправностей, которые привели к выбросу масла в охладитель, необходимо осуществить очистку интеркулера. Данная процедура нужна для того, чтобы воздух нормально охлаждался, а остатки моторного масла в воздушном радиаторе не смешивались с подаваемым турбиной воздухом.

Попадание смеси масла и воздуха в цилиндры снижает эффективность работы дизельного двигателя, приводит к сильному нагарообразованию и коксованию, изменяются условия сгорания топливно-воздушной смеси и т.д. В критических случаях возможно даже возгорание моторного масла в цилиндрах и перегрев дизельного двигателя.

1. Чтобы почистить интеркулер своими руками потребуется его демонтаж. Очистка от моторного масла предполагает использование специальных клинеров-очистителей, которые широко представлены в продаже. Перед использованием обязательно соберите информацию о том, можно ли использовать выбранное средство для очистки интеркулера конкретного автомобиля.
2. Не рекомендуется промывать интеркулер бензином или керосином, различными растворителями и другими агрессивными составами. Определенные охладители могут состоять из таких материалов, которые легко разрушаются под воздействием агрессивных средств очистки. В подобной ситуации существует риск полностью вывести устройство из строя.
3. Что касается воздушных охладителей, для их снятия нужно выкрутить крепежные болты и снять хомуты. Демонтаж жидкостного охладителя потребует тщательного изучения инструкции.
4. Промывать охладитель необходимо в строгом соответствии с указаниями производителя, которые указаны на упаковке очистителя. После промывки необходимо тщательно смыть остатки химии при помощи проточной воды.
5. Многие автолюбители для очистки подкапотного пространства используют Керхер. В случае с мойкой охладителя можно также использовать данный способ. Необходимо отметить, что подавать воду нужно строго под небольшим давлением. Соты охладителя достаточно хрупкие, вода может повредить устройство при интенсивной подаче.
6. Промывку необходимо повторять до того момента, пока из радиатора не начнет вытекать чистая вода. По окончании необходимо хорошо просушить охладитель, чтобы исключить вероятность присутствия воды. Для ускорения процесса сушки интеркулер внутри аккуратно продувают сжатым воздухом с минимальным давлением.
7. Необходимо также тщательно промыть наружную сторону охладителя от пыли, грязи и остатков моторного масла. Завершающим этапом станет обратная установка очищенного устройства.

причины и способы решения проблемы

Всем привет. Сегодня на АвтоПульсаре будет поднят еще один, весьма актуальный вопрос, который интересует многих автомобилистов, особенно обладателей авто с турбинами. Я постараюсь ответить на вопрос: «Почему турбина гонит масло в интеркулер?», а также по какой причине это происходит.

Проблема свойственна, как правило, дизельным авто и встречается довольно часто. Для тех, кто не в курсе, масло в интеркулере — это не нормально, исправный интеркулер не должен взаимодействовать с моторным маслом. Когда турбина гонит масло в интеркулер, с двигателем наблюдаются определенные проблемы, это проявляется в виде падения мощности, а также снижением уровня масла, проще говоря ситуация, когда мотор ест масло. Скажу сразу, если проблема вами обнаружена, эксплуатировать авто с такой поломкой крайне не рекомендуется, во избежание возникновения еще больших неприятностей.

Почему турбина гонит масло в интеркулер?

1. Деформация сливного маслопровода. Сам по себе маслопровод представляет собой изогнутую трубку. Он располагается между турбиной и картером, по нему происходит доставка масла из картера в турбину. Для того. чтобы понять в этом ли дело, необходимо оценить общее состояние сливного маслопровода. В случае повреждения или деформации маслопровода доставка необходимого количества масла к турбине происходит с перебоями, кроме того из-за деформации повышается давление в системе. Избыточное давление в системе приводит к тому, что масло ищет любые пути для того, чтобы выйти. В итоге, просачиваясь через наиболее уязвимые места, такие как уплотнители, оно проникает в интеркулер.
2. Загрязнение маслопровода. Такая проблема встречается, как правило, у автомобилей с большим пробегом. Большая выработка и ряд сопутствующих проблем, в том числе и плохое масло, приводят к тому, что турбина гонит масло в интеркулер по причине забитого маслопровода. Внутренний диаметр маслопроводящего канала уменьшается за счет различных отложений, в результате пропускная способность снижается. Возникает избыток давления и, как я уже говорил, масло ищет пути выхода для снижения давления. Таким образом оно нередко попадает в интеркулер.
3. Неисправный воздуховод. Если во время эксплуатации каким-то образом произошло повреждение воздуховода, турбина может начать бросать масло в интеркулер. Причина заключается в том, что в случае нарушения герметичности возникает зона разрежения, которая затягивает моторное масло, забрасывая его в интеркулер. Мелкие пробои и трещинки, в принципе, поддаются ремонту, однако в случае критических повреждений замена воздуховодов обязательна.
4. Критическое загрязнение воздушного фильтра. Для обладателей турбовых моторов чистота фильтрующих элементов очень важна, поэтому замена должна быть регулярной и по возможности преждевременной. Несмотря на свою простоту, воздушный фильтр довольно важный элемент, от которого много зависит, в том числе и исправная работа турбокомпрессора. Недостаток воздуха при загрязненном фильтре крайне негативно сказывается на производительности турбины. Возникает зона разрежения, в которой происходит подсос и заброс масла в интеркулер.

Актуально: Что такое турботаймер на дизель и стоит ли его устанавливать?

Что делать если турбина гонит масло в интеркулер и как это устранить?

Поиск причин описан выше, необходимо установить какая именно из них привела к тому, что масло кидает в интеркулер. После этого причина устраняется и производится ликвидация последствий этого явления. В основном проблема сводится к тому, что большое количество масла и нагара покрывают воздушные каналы, ухудшая эффективность работы интеркулера. Это чревато тем, что воздушный поток не получает должного охлаждения, в результате чего она перегревается.

Очистка интеркулера производится посредством обязательного демонтажа загрязненных узлов. Без демонтажа очистка интеркулера будет неполной и поверхностной. В качестве моющего или правильнее будет сказать очищающего средства используется различная химия, способная растворить маслянистые отложения.

Своевременное обнаружение неисправности!

В данной ситуации самое главное — это вовремя диагностировать проблему. Чем раньше вы заметите, что турбина бросает масло в интеркулер, тем дешевле и проще будет ремонт. Промедление или наплевательское отношение может привести к неисправности турбины, цена которой довольно высока. Кроме того, по цепочке из строя могут выйти и другие узлы, которые взаимодействуют с турбокомпрессором.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

• Проверить масляный фильтр
• Проверить воздушный фильтр и состояние воздухопроводов
• Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
• Проверить состояние сальников турбины
• Проверить состояния маслопроводов
• Проверить уровень моторного масла в двигателе
• Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя. Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях. Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла

При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений. Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов

Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.

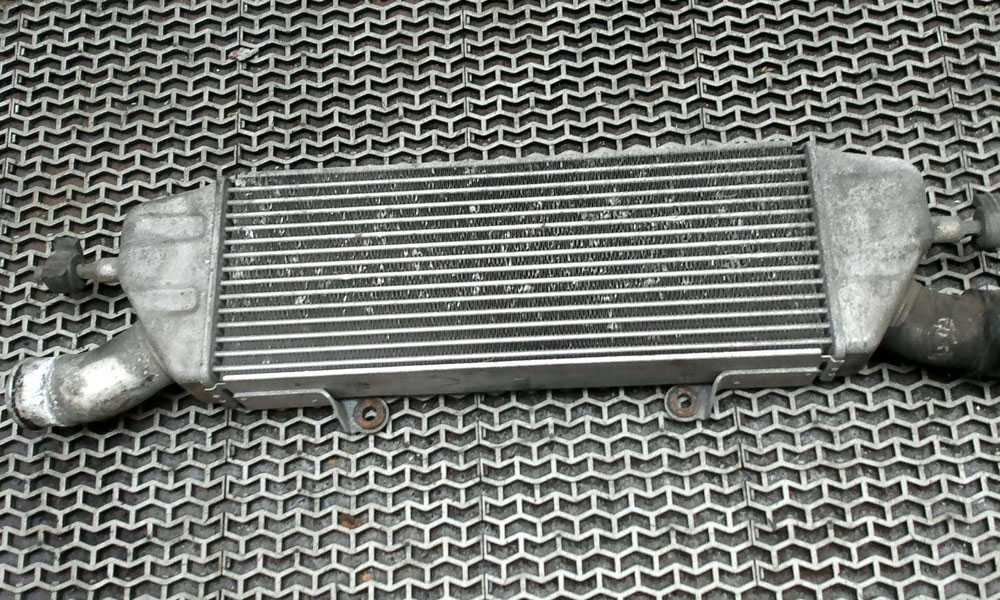

Для чего нужен интеркулер

Охладитель представляет собой своеобразный радиатор. Задачей устройства является охлаждение сжатого воздуха перед подачей в цилиндры ДВС. Охлаждение позволяет поместить большее количество воздуха в цилиндр, в результате чего удается сжечь больше горючего. Мощность двигателя при подаче холодного воздуха под давлением оказывается намного выше. Местом установки интеркулера закономерно выступает участок после турбины. Использование охладителя на дизеле позволило добиться прироста мощности, снизить токсичность отработавших газов, получить полное сгорание топливно-воздушной смеси, уменьшить расход топлива. Дизельный мотор с турбонаддувом стал более оборотистым, возросла моментная характеристика «на низах» и КПД двигателя, максимальная скорость дизелей стала выше.

Установка интеркулера на дизельный мотор обусловлена тем, что двигатели данного типа крайне требовательны к температуре рабочей смеси по сравнению с бензиновыми ДВС. Охладитель способен снизить температуру наддувочного воздуха до 55-70 градусов Цельсия.

Охлаждение воздуха в системе может происходить по следующим схемам:

• воздушное охлаждение;
• жидкостное охлаждение;
• комбинированная схема;

1. В первом случае воздух нагнетается турбокомпрессором и далее проходит по сотам интеркулера, отдавая избытки тепла в атмосферу. Данная схема напоминает работу радиатора системы охлаждения двигателя.
2. Охлаждение по второй схеме предполагает прохождение воздуха через устройство, заполненное жидкостью для охлаждения. Подобное решение сложнее конструктивно и дороже, так как требует установки дополнительного насоса для прокачки жидкости, а также отдельных электронных блоков управления.
3. Комбинированное охлаждение используется в конструкции турбонаддува на высокофорсированных гоночных автомобилях. Схема охлаждения надувочного воздуха в таких машинах включает в себя сразу несколько интеркулеров, одни из которых работают по принципу воздушного охлаждения, а другие представляют собой варианты жидкостных радиаторов. Охладители в комбинированных схемах задействуются последовательно.

Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.

Основные причины поломки

Наипростейшие решения

В случае обнаружения в итеркулере масла, не нужно падать духом, ведь может нужно просто уделить несколько часов для устранения этой проблемы

Для начала требуется обратить внимание на состояние маслопровода, а он находится между турбиной картером двигателя. Найдя его, проверьте наличие изгибов, так как он должен быть прямым

При согнутой трубке создается значительное возрастание давления, и масло проникает через уплотнительные кольца, тем самым оказываясь в интеркулере. Сама трубка трубопровода, состоит из жесткого надёжного материала, но со временем может изнашиваться из-за долгого срока эксплуатации. Таким образом, при такой проблеме стоит просто выровнять трубку и установить на место.

Далее, если турбина выкидывает масло в сам интеркулер, необходимо тоже посмотреть воздухопровод, который присоединяется, он должен быть цел, без отверстий и трещин. Также это бывает из-за фильтра, который может засориться, и не будет иметь возможности пропустить достаточное количество кислорода. При всем этом в середине нагревателя, создаётся сфера разрежения, которая способствует выбрасыванию масла, и тем самым деформирует уплотнительные кольца, загрязняя интеркулер. Значит, выход тут очевиден, нужно произвести чистку фильтра, но эффективней будет его поменять, а также починить воздухопровод, если он неисправен.

Серьёзные неприятности

Бывают такие случаи, когда от таких неприятностей просто отделаться нельзя, так как само масло в интеркулере возникает вследствие нарушения работы с картером двигателя. Проблема может впоявиться в сливном маслопроводе из-за зазоров разного диаметра, а происходит это от того, что туда попадает различный мусор и образуется нагар. В основном водителя, собственноручно делающие обслуживание автомобиля с дизельным двигателем, применяют для крепежа маслопровода различные специализированные вещества, например герметики, которые при нагревании растекаются и создают внутри радиатора пробки. Значит для устранения такой неприятности необходимо, демонтировать маслопровод. Очень хорошо обработать его от мусора и грязи, но тут стоит быть аккуратным, дабы не причинить вреда основаниям трубки.

Но бывают и плохие неприятности с интеркулером. Может быть так, что само масло в картере повышается выше указанного дренажным патрубком уровня и тогда масло начинает выбрасываться в радиатор. Конечно, если вы превысили норму масло сами, это хорошо, но в случае поломки вентилятора, это будет серьёзной проблемой. Также одна из причин появления такой проблемы, вполне может быть смещение или разрушение колец в поршне, и тогда из-за этого пары будут просачиваться в картер, а само масло будет вытекать из сливной трубки. Решение этой проблемы одна, замена колец при капитальном ремонте.

Почему турбина гонит масло в интеркулер?

Моторное
масло нужно, чтобы уменьшить трение между рабочими поверхностями
турбокомпрессора. При его отсутствии элементы выходили бы из строя спустя очень
короткий срок. Для получения рабочей жидкости турбина соединена с двигателем.
Опытные водители советуют менять масло как можно чаще.

Масло
в патрубке интеркулера — свидетельство неисправности турбонаддува. Необходимо
немедленно обследовать узел. Отремонтировать турбину, конечно, можно, но это
будет стоить не дешевле, чем полная замена. Поэтому для предупреждения
неисправностей стоит принимать профилактические меры.

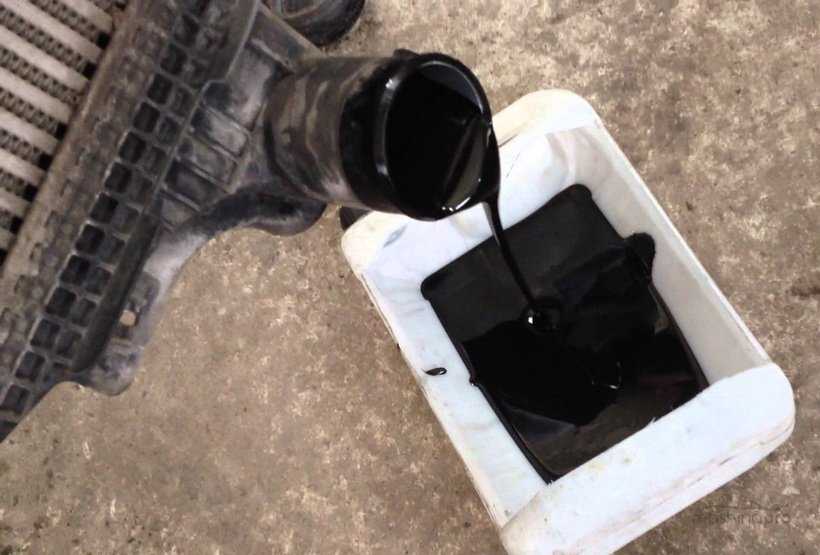

Масло в интеркулере диагностика причины последствия — своевременное обнаружение

Помните, что чем дольше масло будет находиться в интеркулере, тем сложнее его будет вымыть обычными средствами, не прибегая к приобретению дорогостоящей профессиональной автохимии.

Кроме того, игнорирование проблемы приведёт к её усугублению, что заставит вас потратить немалые средства на восстановление нормальной работоспособности двигателя и связанных с ним систем автомобиля.

Поэтому, как только вы обнаружили течь масла в интеркулер, немедленно прекратите эксплуатацию транспортного средства и займитесь его диагностикой.

Если самостоятельно причину обнаружить не удаётся, обратитесь к профессионалу, являющемуся сотрудником автомобильного сервисного предприятия. В любом случае оставлять без внимания проблему нельзя — это обойдётся вам чересчур дорого.

источник https://365cars.ru/remont/turbina-gonit-maslo-v-interkuler.html

Перегрев ДВС

В случае длительной работы под нагрузкой или из-за неисправности системы охлаждения, существует риск закипания двигателя. В результате не только увеличивается объем картерных газов, но и сильно испаряется масло. При кипении антифриза в головке блока образуется паровая пробка. Температура головки сильно увеличивается, а это приводит к интенсивному испарению масла. Кроме того, оно становится более жидким, из-за чего часть смазки свободно протекает сквозь сальники. В результате турбина гонит воздух с каплями масла. Это меняет режим работы двигателя и неблагоприятно сказывается на его эксплуатационных характеристиках.

Что собой представляет интеркулер

Интеркулеры в данный момент используются:

• Воздушные. Их конструкция напоминает стандартный радиатор. То есть, такие интеркулеры имеют внутри соты, через которые при движении проходит воздух, тем самым охлаждаясь из-за замедления. Такие интеркулеры недорогие, но имеют большие размеры;
• Жидкостные. Подобные интеркулеры устанавливаются вместе с собственным насосом и «мозгами». Они занимают меньше места, но значительно дороже, поэтому практически не используются в массовом автомобильном сегменте.

Стоит отметить, что независимо от того, какой интеркулер установлен, все равно водитель может столкнуться с ситуацией, когда он обнаружит в нем масло.

Более серьезные случаи

Если ваша проблема заключалась в забитом фильтре или изгибе, который несложно исправить, можно считать, что вам повезло. Порою масло в интеркулере свидетельствует о более серьезных проблемах, среди которых проблемы с картером двигателя. Это может быть засор в сливном маслопроводе, в результате которого возникает нагар. Нередко любители ремонта своими руками, которые ремонтируют дизельный мотор в домашних условиях, вместо специальных средств для крепления маслопровода, используют обычные герметики. В результате от высоких температур они плавятся и попадают внутрь, образуя пробки и засоры. Решить проблему можно путем демонтажа сливного маслопровода и последующей его очистки.

Случаются и еще более тяжелые ситуации, когда гонит масло в интеркулер по причине чрезмерно высокого уровня масла в картере. Так если уровень масла повысится выше уровня дренажного патрубка, можно предположить, что нарушена вентиляция картера. Такой ремонт требует более серьезного и комплексного подхода. Причиной такого явления могут стать уплотнительные кольца поршневой группы, точнее нарушение их целостности. В итоге выхлопные газы начнут поступать в картер, тем самым выдавливая масло через сливную трубку. Выход из этой ситуации — капремонт двигателя и замена всех поршневых колец. Также иногда причиной слишком высокого уровня масла является сам водитель, который переборщил и залил в систему больше масла чем это нужно.

Даже после того как вы найдете причину появления масла в интеркулере и устраните ее, нельзя считать проблему полностью решенной. Следует устранить также последствия явления, когда турбина гонит масло в интеркулер. Например, необходимо удалить остатки масла из интеркулера, в противном случае остатки масла будут подхватываться воздушным потоком, после чего попадут в топливную смесь. Это ухудшит процесс сгорания ТВС, а также состояние самого силового агрегата. Также может наблюдаться ухудшение эффективности самого воздушного охлаждения, а вместе с тем снизится и КПД мотора. Нередки также случаи возгорания масла при высоких нагрузках на мотор.

Диагностика и устранение неисправности

Если в интеркулере рабочая жидкость, нужно выявить причину ее появления. Выполните следующие операции:

• проверка вентиляционной системы поддона;
• замена фильтра;
• осмотр сальников на предмет повреждений.

При отсутствии достаточного опыта эти работы лучше доверить профессионалам. Если осмотр показал исправность системы, возможно, стоит подумать над изменением стиля управления автомобилем. Работа мотора на оборотах свыше 2000 вращений в минуту чревата перегревом охлаждающей жидкости.

В качестве профилактики нужно регулярно проверять воздушный фильтр на предмет засорения. Засоренный фильтр надо немедленно поменять. Также можно осматривать коробку фильтра и его патрубок. Коробку следует проверять на герметичность: неплотное прилегание соединительных элементов чревато попаданием внутрь мусора, из-за чего детали турбокомпрессора быстро изнашиваются. При осмотре патрубков смотрите на наличие мусора и песчинок.

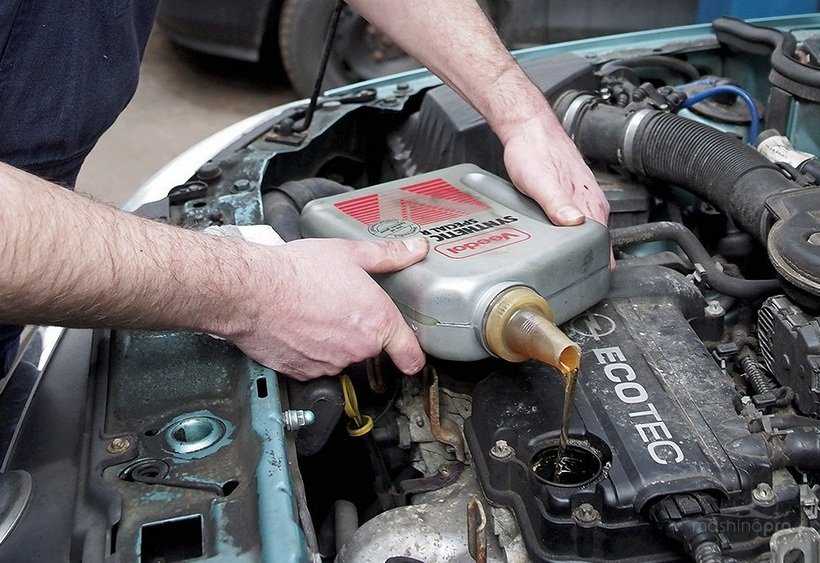

Моторное масло нужно менять, не дожидаясь, пока оно начнет терять свойства. При отсутствии должного количества смазывающего вещества рабочие элементы турбокомпрессора приходят в негодность быстрее. Особенно это касается автомобилей, которые часто эксплуатируются.

Забитый масляной жидкостью интеркулер следует промыть. Для этого его придётся демонтировать

Важно следовать указаниям инструкции. Сначала очищаем от масляных наслоений и грязи наружную часть агрегата

Для внутренней промывки используем жидкость, состоящую из бензина, ацетона и керосина — в равных долях. Полученную смесь заливаем внутрь очищаемого объекта на 12 часов. Затем жидкость выливаем, внутрь заливаем смешанное с водой моющее кухонное средство. Завершающая процедура — тщательная промывка внутренней поверхности кипятком.

Очень важно вовремя обнаружить присутствие рабочей смеси в интеркулере. Это позволит не допустить возникновения неисправностей элементов двигателя и сэкономить на ремонте дорогого агрегата

Скачать/Распечатать тему Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Турбина гонит масло в выхлопную трубу

В полностью исправном автомобиле с турбокомпрессором выхлоп должен быть практически бесцветным и без резкого запаха. Если же на стенки выхлопной налипает маслянистый черный слой, капает смазка и турбина ест масло, значит имеют место проблемы с двигателем.

Сизый дым из-за попадания масла в выхлопную трубу

При подтекании масла из выхлопной не лишним будет проверить состояние цилиндро-поршневой и дренажной систем. Причиной выброса смазки могут стать задиры на поверхности поршней, а также цилиндров, залегшие, задранные или чрезмерно изношенные поршневые кольца и маслосъемные колпачки. А бывает, что забита трубка, идущая в поддон от турбины.

Гнать масло в выхлопную систему может и сам турбокомпрессор. Все дело в том, что подшипниковый узел в турбине смазывается маслом, которое подается к втулкам и трущимся поверхностям ротора под высоким давлением. Уплотнительные кольца должны задерживать смазку. При их износе масло просачивается в корпус турбинного колеса. Какая-то его часть выгорает, оставшуюся порцию выбрасывает вместе с выхлопом в сторону глушителя.

В общем, если уплотнительные кольца сильно разбиты, за помощью придется обращаться в сервис или можно выполнить ремонт картриджа турбины своими руками. Заподозрить неполадки турбокомпрессора можно по чрезмерному дымлению из выхлопной, фланцы катализатора будут в масле.

Кашу маслом не испортишь?

Интеркулер мог бы работать вечно, если не одно «но». Через какое-то время многие владельцы автомобилей с турбинным наддувом замечают потеки масла в местах соединения шлангов и патрубков радиатора. Масляные потеки свидетельствуют о попадании масла в охлаждающее устройство. Откуда и каким образом оно там оказывается?

Чтобы разобраться в этом, достаточно представить себе маршрут воздуха, проходящего через кулер. Очевидно, что воздух в радиатор подается турбиной, а именно, — холодной ступенью. Основной объем воздуха в полость нагнетательной ступени всасывается из атмосферы через воздушный фильтр.

Кроме того, на всасывающем воздухопроводе врезан более тонкий шланг вентиляции картерных газов, соединенный с картером через клапан принудительной вентиляции (PCV-клапан). Таким образом, масло может поступать вместе с воздухом из воздушного фильтра, из системы смазки турбины либо из картерного пространства.

А может это не так уж и страшно? В той или иной степени масло попадает в охладитель нагнетаемого воздуха практически всегда. Пока его количество не превышает 20 — 50 грамм, криминала нет. Но когда уровень доходит до нижних охлаждающих ячеек, начинается подсос масла проходящим воздухом (карбюрация), и масляный воздух поступает в цилиндры.

Как следствие, образуется нагар на клапанах, закоксовываются кольца, что увеличивает прорыв газов в картер, то есть получается положительная активная связь (когда условия для возникновения неисправности становятся еще более подходящими). Дело может закончиться перегревом двигателя и даже возгоранием моторного масла в цилиндрах.

Принцип работы

Мы знаем, что такое интеркулер в автомобиле на дизеле. Но каким образом получается с помощью него сделать воздух холоднее? Достигается эта задача очень просто. Принцип работы такой же, как у обычного радиатора системы охлаждения. За счет большой площади контакта с окружающей средой воздух быстро охлаждается подобно антифризу в СОД. Никаких дополнительных элементов для этого не нужно. Воздух самостоятельно проходит через внутренности интеркулера. Схема простая, дешевая и практичная. С таким приспособлением не стоит бояться каких-либо поломок. Единственное, что нужно следить за чистотой радиатора (об этом немного позже).

Почему такой элемент не встретить на атмосферных ДВС? В таких двигателях кислород поступает за счет разрежения во впускной системе (оно создается, когда поршень двигается вниз). На турбированных же воздух нагнетается принудительно крыльчаткой компрессора. Так как кислорода больше, а объем впускной системы маленький (не более чем на атмосферных ДВС), то он начинает сжиматься. Из законов физики мы знаем, что при сжимании воздух нагревается. Чем это вредно? Горячий воздух – враг ДВС. Он влияет на производительность мотора, также может случиться детонация. Чем холоднее воздух, тем лучше. Поэтому интеркулер и устанавливается на турбированные авто (зачастую его устанавливают за фильтром перед коллектором).
