Ремонт мкпп, на какие нюансы следует обратить внимание

Обслуживание карданного вала

В большинстве случаев обслуживание сводится к регулярной (каждые 3 – 5 тысяч километров) проверке и замене поврежденных деталей, а также смазке шлицевого соединения. Исключение составляют карданные валы со смазываемыми подшипниками крестовин. Они отличаются от необслуживаемых наличием тавотницы – устройства для закачивания смазки. Такие крестовины смазывают с помощью шприца. Мнения насчет оптимальной смазки расходятся. Несмотря на то, что этот узел на всех автомобилях работает одинаково, не только автомеханики, но даже инструкции по эксплуатации различных автомобилей рекомендуют разную смазку. Наилучшие результаты дают литиевая смазка Castrol Komplexmett и российские ТАД-17 и №158. Эти смазки дают хорошие результаты как на российских, так и на иностранных автомобилях. Шприц для смазки карданного вала продают в большинстве автомагазинов. Если у вас по каким-то причинам не получается смазать кардан на автомобиле, то снимите его и положите на стол. В таком состоянии смазать его гораздо легче.

Шум при переключении

Здесь обычно выявляются деформации и повышенный износ блокирующих элементов, слабая устойчивость резьбовых соединений, износ синхронизаторов, неполный выжим сцепления. Диагностику КПП лучше всего начинать с проверки сцепления. Если имеется неполный выжим, тогда пробуют настроить узел либо меняют корзину и диск. Также стоит убедиться, что в картере КПП есть масло и уровень его в полном порядке. Если масла недостаточно, то его доливают. Если оно некачественное, то его меняют. Затем пробуют переключать передачи на заведенном двигателе.

Для более полной диагностики потребуется снимать КПП и разбирать механизм. Только так можно увидеть изношенные или сломанные детали. Если в ходе, например, диагностики КПП ВАЗ-2107 выяснилось, что неисправны синхронизаторы, то меняют зазор между шестеренками и блокирующими кольцами. Также нужно убедиться, что шестеренки не имеют никаких повреждений.

Причины, вызывающие неисправности механизма переключения передач МКПП

• нарушение правил эксплуатации (использование некачественного масла, работа автомобиля с неисправным сцеплением);
• низкое качество комплектующих;
• предельный срок службы коробки передач;
• неквалифицированное проведение работ по техническому обслуживанию и ремонту коробки переда

Признаки неисправности коробки передач

• шум коробки передач;
• затрудненное включение передач;
• самопроизвольное выключение передач;
• подтекание масла.

А теперь подробно о вышеперечисленных неисправностях КПП.

Как правило, шум, возникающий в коробке передач во время работы двигателя, имеет свой диагностический характер.

Как самостоятельно провести диагностику (дефектовку) автоматической АКПП

Самостоятельную диагностику АКПП следует проводить в определенной последовательности.

Этапы проверки автоматической коробки:

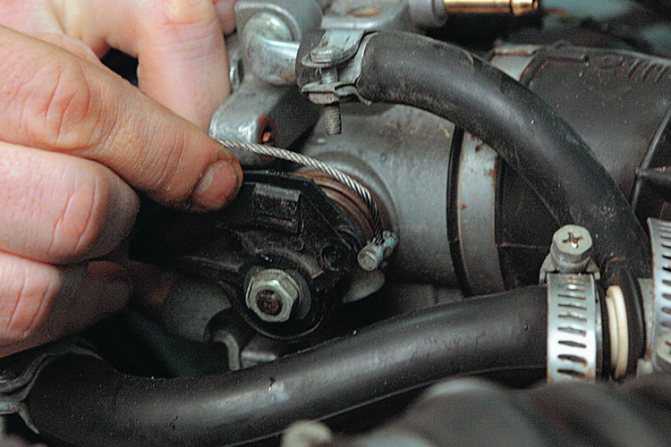

Проверка троса дроссельного узла

Тросик, управляющий клапаном-дросселем, соединяет управляющий механизм коробки с дроссельным узлом или управлением ТНВД. Долгий период эксплуатации приводит к нарушению оболочки троса, ее изсыханию, укорачиванию и выхождению из крепления.

Нарушения регулировки троса дросселя приводит к неправильной смене ступеней, повышенному износу АКПП, перерасходу топлива.

Некоторые неполадки в АКПП устраняются регулировкой данного элемента.

Проверка ДВС и его ЭБУ

ДВС и АКПП – два главных механизма автомобиля, неразрывно связанных между собой. Их согласованная работа является залогом правильного функционирования автомобиля. Вследствие чего диагностика двигателя является важнейшим этапом проверки работоспособности АКПП.

При возникновении неисправностей в ДВС формируется неточные сигналы, которые используется управляющей системой трансмиссии. Сбои в работе ДВС могут привести к некоторым симптомам, похожим на неполадки в АКПП.

Stall test

Stall test проводится при полностью зафиксированном автомобиле, с ДВС работающим на полной мощности.

При такой диагностике проверяются:

Подобное тестирование следует проводить предельно осторожно в связи со значительным ростом температуры рабочей жидкости в трансмиссии и высокими перегрузками АКПП. Stall test желательно проводить совместно со специалистом по АКПП

Тестирование АКПП

После предыдущих тестирований необходимо проверить функционирование АКПП. Перед осуществлением тестирования АКПП необходимо проверить уровни рабочих жидкостей в ДВС и трансмиссии, при необходимости долить.

Этапы тестирования АКПП:

Анализ результатов тестирования трансмиссии (stall test):

Тестирование при движении

При тестировании машины в дорожных условиях необходимо проводить испытания во всех вариантам передвижения автомобиля.

Показатели и параметры, которые необходимо проверить при проведении дорожных испытаний АКПП:

Анализ проведенных испытаний в виде пробуксовывания или бесконтрольного увеличения оборотов свидетельствует о сбоях в функционировании фрикционных деталей управления или муфт свободного хода. Путем исключения можно выделить работоспособные фрикционные детали.

Тестирование работоспособности блокировочной муфты в гидравлическом трансформаторе

Для получения точных данных при проведении тестирования гидротрансформатора следует знать штатные параметры функционирования блокировочной муфты. Ее включение в нормальном режиме вызывает определенные эффекты.

Признаки работы блокировочной муфты:

МКПП

Механикой на сто процентов управляет человек. Поэтому мастерство вождения стоит на первом месте. Нужно знать, когда нажимать на педали. Советуем придерживаться традиционной схемы. Достаточно плавно надавить на сцепление, сбросить газ, отпустить левую педаль и прибавить оборотов, чтобы машина не «захлебнулась». При этом надо смотреть на датчик приборной панели, чтобы выбрать нужный момент:

Передача	Скорость, км/ч
1	0–25
2	20–40
3	40–60
4	60–90
5	> 90

Опытные водители рекомендуют ездить с прогретым мотором и переключаться поэтапно. С первой на вторую ступень, потом на третью. Верно и обратное утверждение. После пятой передачи следует включать четвертую. Тогда машина не будет дергаться. Но высокий уровень мастерства вождения не может застраховать от поломки.

Пропуски зажигания

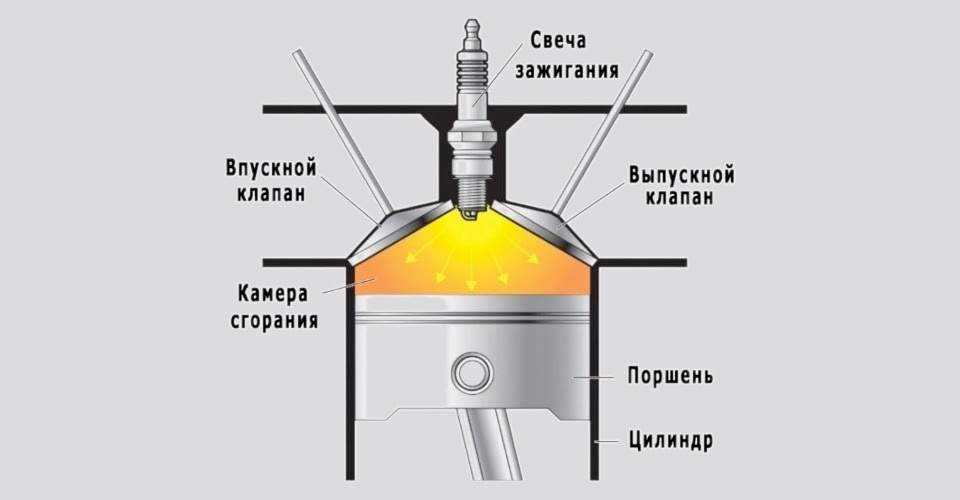

Принцип воспламенения топливо‐воздушной смеси

Проблема характерна для бензиновых двигателей. ТВС — топливно‐воздушная смесь, воспламеняется с перебоями в одном из цилиндров или сразу во всех. При этом силовой агрегат троит, не набирает полную мощность. Самая простая причина — нет искры на свече зажигания. Это легко проверить. Достаточно выкрутить свечу, надеть бронепровод и соединить боковой электрод с массой. При включении стартера будет видна искра, если ее нет, нужно заменить свечу на новую.

Вторая частая проблема — неправильно выставлен угол опережения зажигания. При раннем зажигании на свечах появляется нагар черного цвета, из выхлопной трубы периодически слышны «выстрелы», а топливо расходуется с бешеной скоростью. К типичным признакам позднего зажигания можно отнести образование серого и белого нагара на свечах, быстрый перегрев силового агрегата и хлопки во впускном коллекторе. На карбюраторных авто зажигание можно отрегулировать с помощью трамблера. В машинах с инжектором за регулировку отвечает ЭБУ — электронный блок управления.

Поломка датчиков

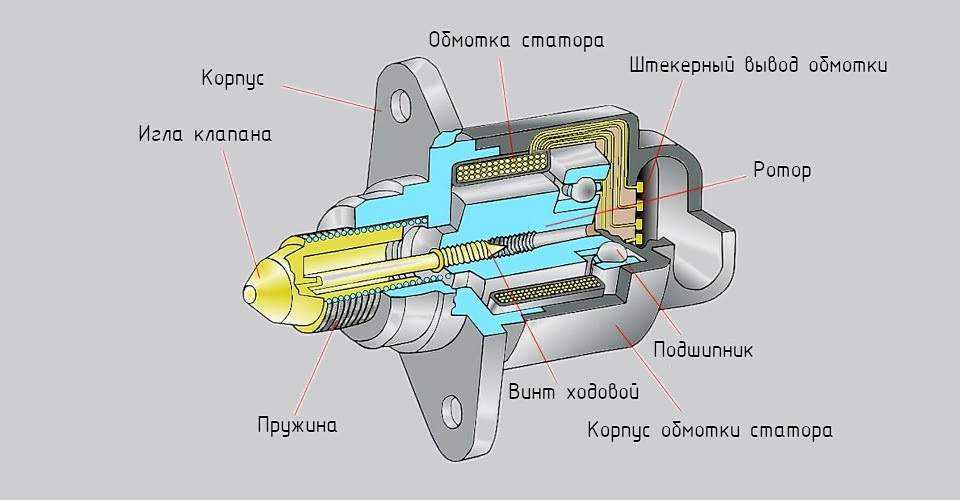

Устройство датчика холостого хода

Работу систем и узлов современных транспортных средств синхронизирует электроника. Датчики посылают сигналы в блок управления, а тот дает «инструкции». Если один из контроллеров вышел из строя, начинаются проблемы. Типичный пример — регулятор холостого хода (РХХ). Он отвечает за поддержку оборотов во время переключения передач. Если машина дергается, возможно, дело в РХХ. Нужно проверить его работоспособность и заменить в случае неисправности.

Иногда начинает барахлить датчик скорости. В ЭБУ приходят искаженная информация о частоте вращения коленчатого вала, мотор работает с перебоями. Неисправный датчик следует заменить на новый, и проблема исчезнет.

Слабая компрессия

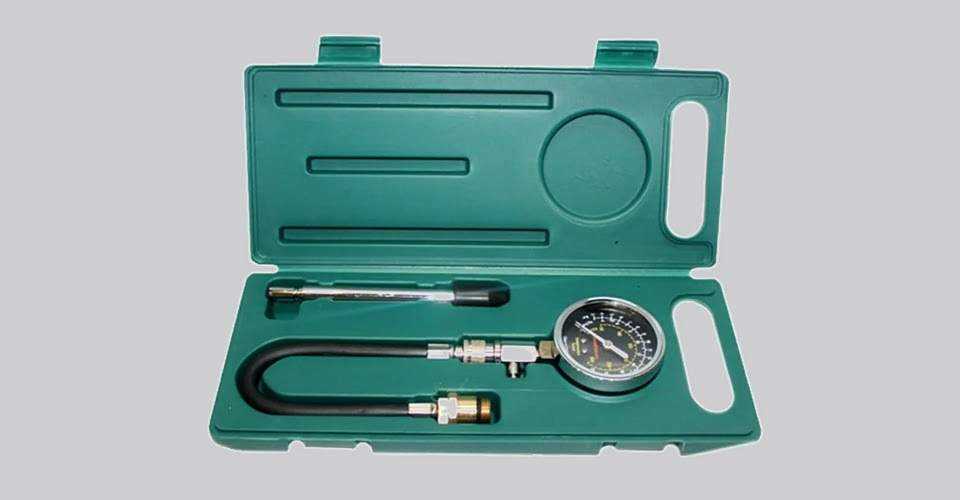

Компрессометр

На такте сжатия кривошипно-шатунный механизм (КШМ) должен обеспечивать нормативный показатель давления. В противном случае ТВС не воспламеняется в нужный момент. Для измерения есть специальный прибор — компрессометр. Это манометр со шлангом, наконечник которого вкручивают в колодец свечи зажигания. Инструмент показывает значения в МПа. Диагностику советуем проводить при закрытой дроссельной заслонке.

Если давление опустилось до 1–1,1 МПа, значит есть проблема с поршневыми кольцами. При 0,8–0,9 МПа нужно срочно искать причину и ремонтировать силовой агрегат. Иначе прогорит поршень, появятся задиры на внутренней поверхности цилиндра.

Засорение форсунок

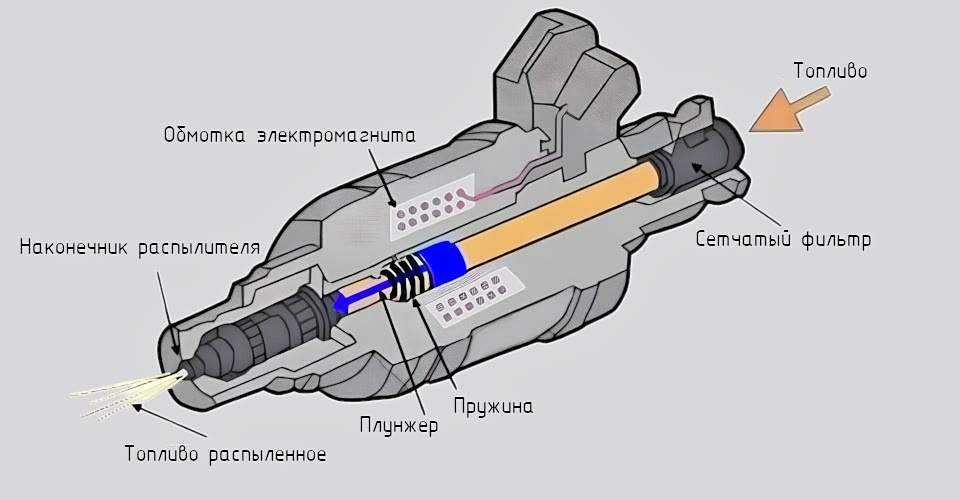

Устройство топливной форсунки

Типичная проблема для инжекторных и дизельных моторов. Задача форсунки — вовремя впрыскивать горючее в нужном объеме. При засорении сопла и появлении прочих неисправностей возникают неприятные симптомы. Машина дергается при переключении передач, заметна неустойчивая работа силового агрегата «на холодную». Почему так происходит? В камеру сгорания попадает мало топлива, смесь становится бедной. Детонация происходит с задержкой.

Проверить форсунку можно с помощью мультиметра. Щупы подключают к выводам. В режиме омметра измеряют значение. Нормативное сопротивление устройства с низким импедансом составляет 2–5 Ом, для высокого импеданса характерны значения 11–17 Ом. Иногда проблема в другом. С электрикой все в порядке, но засоряется сетчатый фильтр или наконечник распылителя. Если получится почистить форсунку, то можно отложить замену. Но лучше поставить новую деталь.

Шум на нейтральной передаче

Характерный шум со стороны КПП при рычаге выбора передач в нейтральном положении говорит о том, что имеется увеличенный износ подшипников, установленных на ведущем валу. Также причина шума может заключаться в низком уровне масла в КПП. Масло тоже может уже сильно потерять свои характеристики.

Диагностика КПП автомобиля в данном случае сводится к проверке уровня масла. Для более полной проверки придется выполнить демонтаж коробки, разборку с последующей дефектовкой. Если будет наблюдаться износ подшипников, их меняют на новые. Запасные части для КПП отдельно можно приобрести в магазинах автозапчастей.

Приступая к диагностике механической коробки передач

Перед началом диагностики МКПП надо максимально точно описать возникшую проблему, так как это сделает ремонт немного быстрее. Например, в том случае если с месторасположения коробки слышны непонятные звуки, то следует знать то, что они доносятся из первичного вала.

Устранить звуки, доносящиеся из первичного вала и выжимного подшипника абсолютно не сложно. Чтобы осуществить этот процесс, надо только нажать педаль сцепления. При таком действии гул пропадает, далее если отпустить педаль, звук начинает усиливаться, значит, неисправен подшипник первичного вала.

В том случае, если автолюбитель услышал стук, это означает, что вышли из строя встроенные шестеренки, которые отвечают за непосредственное переключение передач. Кстати, в дальнейшем если на такую неисправность не обращать внимания, может произойти самопроизвольное отключение передачи, особенно это касается 5-ти ступенчатой коробки передач.

Следует знать, что абсолютно все дефекты, связанные с механической КП зарождаются благодаря несвоевременной заливке и замене масла в коробке, а также шестеренок.

Нужно понимать, что самостоятельно устранять дефекты, связанные с МКПП не стоит, так как это может обернуться дальнейшим выходом коробки из строя. Кроме этого, проведение ремонтных работ, связанных с ручной коробкой передач, доверять лучше всего профессиональным работникам, то есть зарекомендовавшей себя сети автосервисов.

Чтобы полностью избежать дефектов, связанных с МКПП, нужно всего лишь своевременно проводить техническое обслуживание в специализированной мастерской. Тогда коробка передач прослужит автолюбителю не один год, а целое десятилетие, впрочем, как и все транспортное средство!

Диагностирование и выявление неисправности

Для того чтобы эффективно произвести ремонт МКПП, необходимо выяснить причину неисправности. Устройство всех механических коробок передач (в отличие от автоматических, где используется несколько принципов конструкции) на большинстве современных автомобилей идентично, и поэтому процесс диагностики практически одинаков как для отечественных моделей, так и для иномарок. Поломки могут носить различный характер, непосредственно влияя на работоспособность механизма.

Передачи переключаются с большим трудом

Если ход рычага их переключения значительно затруднен, появились посторонние звуки при переключении (скрежет, вой, исходящий из моторного отсека), налицо явная неисправность механизмов переключения передач. При длительной эксплуатации и большом пробеге автомобиля подвижные части коробки подвергаются значительному механическому воздействию (работа под нагрузкой является ее естественным состоянием). Поэтому со временем подвижные части механизма изнашиваются, в результате чего происходит выход отдельных элементов из строя (фрикционы, синхронизаторы переключения передач).

Появление посторонних шумов как на холостом ходу, так и при нагрузке на двигатель

При проявлении нехарактерных звуков (скрежет или шумная работа агрегата) необходимо в срочном порядке провести обследование мотора, так как это является одним из самых распространенных признаков поломки. Источником шума могут являться неисправности движущихся частей (подшипников, шестерен). К сожалению, такой вид поломки не зависит от пробега и может встречаться и на новых агрегатах. Ремонт МКПП в таком случае может повлечь значительные финансовые траты.

Подтеки масла на картере двигателя

Они могут являться непосредственным виновником прямой поломки агрегата. Масляное голодание – одна из самых распространенных причин поломки механической КПП. В устройстве коробки передач ввиду наличия множества подвижных частей используется специальная смазка. Зачастую многие автолюбители не забывают менять масло в моторе машины, а на уровень оного в КПП не обращают внимания. Это может привести в конечном счете к поломке коробки и дорогостоящему ремонту.

Выключение передач

Такую причину именуют выбиванием рабочей передачи на нейтральную. Это вызвано дополнительным износом рабочих элементов в коробке и корзине сцепления автомобиля. Такая поломка грозит не только отсутствием комфорта при управлении автомобилем, но и безопасности передвижения.

Диагностирование проблем заключается не только во внешнем осмотре, но и разборке некоторых элементов. В большинстве случаев хватает внешнего осмотра при проявлении перечисленных типичных проблем. Лишь в редких случаях для диагностирования и выявления неисправности требуется разборка и демонтаж агрегата.

Ремонт МКПП Тойота Королла (Toyota Corolla)

Отремонтировать МКПП Тойота Королла можно только с использованием высокоточного инструмента. Это главная причина того, что такой технический сложный агрегат нельзя доверять некомпетентным мастерам. Но и свой визит в сервисный центр можно значительно оттянуть, если выполнять элементарные правила обслуживания трансмиссии: МКПП Toyota Corolla требует периодической проверки уровня масла и его замены, а также регулярной установки нового фильтра.

Слабые места механической трансмиссии авто

МКПП Тойоты Королла нельзя причислить к ряду самых надёжных трансмиссий модельного ряда, а самым уязвимым местом в ней выступает сателлитная группа. Специалисты по ремонту коробки передач Тойота Королла утверждают, что срок её «жизни» – 100 тысяч км. пробега. Значительно сократить этот относительно небольшой период могут такие нежелательные действия, как резкие разгоны и торможения, а также регулярные пробуксовки. Это приблизит вынужденный ремонт коробки Тойота Королла, равно как и любой другой механической трансмиссии.

Особенности ремонта МКПП Тойота Королла

При ремонте КПП Тойота Королла чаще всего приходится менять:

• сальник коленвала;
• подшипник коленвала;
• первичный или вторичный вал;
• сальник привода или первичного вала;
• выжимной подшипник;
• обычное или демпферное сцепление (в зависимости от вида ремонта МКПП Тойота Королла);
• тросы переключения передач.

Независимо от того, какой набор операций необходим, ремонт коробки передач Тойота Королла следует поручать опытным мастерам.

Тех – честная работа и гарантия

Специализирующийся на обслуживании японской техники московский сервисный выполнит профессиональный ремонт КПП Тойота Королла, независимо от модификации трансмиссии. Мы гарантируем честную работу по замене нужных деталей, поэтому предъявленный вам счёт не будет содержать лишних пунктов. Мы восстановим работоспособность МКПП Toyota Corolla в самые короткие сроки, поскольку наши мастера вооружены опытом и всем необходимым оборудованием. Мы также гарантируем установку оригинальных комплектующих, ведь только в этом случае ремонт МКПП Тойота Королла можно будет назвать качественным. Мы – профессионалы, которые дорожат своей репутацией! Поэтому за ремонтом коробки Тойота Королла – только в «Автопилот»!

Болтается рычаг

Если болтается рычаг КПП на ВАЗ-2109, следует проверить исправность шарнира (карданчика) коробки. Они имеют конусный болт, который может раскручиваться. В большинстве случаев проблема решается его подтяжкой. Отметим, что с завода этот болт плотно затянут. Его откручивают с целью регулировки кулисы.

Люфт еще возникает из-за поломки возвратной пружины, что находится в механизме КПП. Она обычно меняется каждые 4 года или 100 тысяч километров пробега.

Также раскручивается и конусный болт. Он имеет меньшие размеры, чем карданчик, и находится внутри самой коробки под элементом переключения передач.

Неисправности автоматической коробки передач

Считается, что классическая автоматическая коробка передач является самой надежной из всех разновидностей автоматических трансмиссий, но это не совсем так. При неправильной эксплуатации коробку-автомат можно «убить» очень быстро.

Под неправильной эксплуатацией АКПП следует понимать:

• спортивный стиль вождения, характеризующийся резкими ускорениями и торможениями с передачей максимального крутящего момента;
• систематический перегрев коробки передач, вызванный движением в пробках, высокой температурой наружного воздуха, буксованием, буксировкой другого автомобиля или прицепа;
• движение на непрогретой коробке передач в холодное время;
• нарушение периодичности обслуживания, в т.ч. замены масла, масляного фильтра.

Но даже при правильной эксплуатации со временем (100-150 тыс.км пробега) происходит физическое старение отдельных элементов коробки передач и выход их из строя.

Неисправности автоматической коробки передач условно можно разделить на две большие группы:

1. неисправности электронной системы управления коробки передач;
2. неисправности собственно коробки передач.

Неисправности электронной системы управления коробки передач

Основными неисправностями электронной системы управления автоматической коробки передач являются:

• неисправности входных датчиков, в т.ч. датчиков системы управления двигателем (расходомера воздуха, датчика положения дроссельной заслонки, датчика положения распределительного вала и др.);
• неисправности электронного блока управления;
• неисправности исполнительных устройств системы управления (увеличение сопротивления или обрыв обмотки электромагнитного клапана);
• нарушение целостности электрической проводки и соединений (замыкание, окисление, отсутствие контакта).

В электронной системе управления диагностику неисправностей осуществляет блок управления. Он контролирует множество параметров: сигналы входных датчиков, сопротивление выходных цепей, передаточное отношение коробки передач, путем сравнения сигналов датчиков на входе и выходе АКПП.

Если контролируемые параметры выходят за допустимые пределы блок управления записывает в память т.н. код неисправности (DTC, Diagnostic Trouble Code), который представляет собой определенную последовательность цифр. Чтение кодов производится специальным диагностическим оборудованием – сканером, а сам процесс называется компьютерной диагностикой.

Практически все неисправности электронной системы управления коробки передач определяются с помощью компьютерной диагностики. Сложнее обстоит дело с неисправностями электрической проводки, которые не всегда можно определить сканером. Эта группа неисправностей диагностируется путем визуального осмотра и прозвоном проводки.

При возникновении в памяти компьютера неисправности блок управления действует в соответствии с заложенной программой. Электронная система управления устроена так, что при сбое в процессе передачи данных для обеспечения работоспособности она использует замещающие сигналы. Это называется аварийной программой работы.

Так, сигналы датчика частоты вращения на входе АКПП замещаются сигналами датчика частоты вращения коленчатого вала, датчика частоты вращения на выходе АКПП – датчика частоты вращения колеса, датчика температуры рабочей жидкости – датчика температуры охлаждающей жидкости.

Для защиты коробки передач от перегрева программа управления сдвигает переходные режимы переключения передач к большим частотам вращения, а также производит снижение крутящего момента двигателя.

При выходе из строя исполнительных механизмов или самого блока управления система управления коробки передач переключается в аварийный режим работы. В аварийном режиме принудительно включается или сохраняется (если была включена) 3 передача. Аварийный режим не предполагает дальнейшей эксплуатации автомобиля, а позволяет доехать до ближайшей мастерской.

Помимо неисправностей системы управления переход коробки передач в аварийный режим может свидетельствовать о неисправностях механической или гидравлической части АКПП.

Возможные неисправности «автомата»

Поломками чаще всего «грешат» машины иностранного производства, и далеко не всегда стоит начинать ремонтировать их самостоятельно. Это может повлечь многочисленные проблемы в случае дальнейшего обращения в центры обслуживания автомашин данного производителя, поэтому вам самим предстоит ответить на данный вопрос с учетом ваших умений и возможностей.

У «автомата» чаще всего:

Все владельцам автомашин известно, что МКПП отремонтировать намного проще, чем автоматическую. Прежде чем приступить к ремонту «автомата», следует несколько раз подумать и прислушаться к мнению экспертов центра обслуживания. Многие детали стоят дорого, при чем, не только новые, но и уже бывшие в употреблении. Да и мастера центра могут отказаться завершить ремонтные работы, если увидят, что до них в машине кто-то «копался». Поэтому решение остается за вами.

Схема сборки кпп газель 5 ступка

Работать удобнее вдвоем

Заворачиваем на место заливную и сливную пробки.

Снимаем опору силового агрегата.

Снимаем выключатель света заднего хода.

Снимаем привод спидометра.

Снимаем муфту с подшипником и поролоновые кольца передней крышки.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике).

Снимаем крышку с прокладкой.

При последующей ее установке обратите внимание на совпадение масляного дренажного канала в крышке и отверстия в картере. Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния)

Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния).

Оправкой или подходящей по диаметру головкой запрессовываем новую манжету.

Ключом «на 13» отворачиваем и вынимаем болт крепления втулки оси шестерни заднего хода к переднему картеру

Тонкой отверткой поддеваем и снимаем стопорное кольцо подшипника первичного вала

Ключом «на 12» отворачиваем и снимаем сапун.

Ключом «на 12» отворачиваем десять болтов, соединяющих передний и задний картеры (два болта, проходящие через установочные втулки, длиннее остальных).

11

Осторожно постукивая молотком через латунную оправку, расстыковываем передний и задний картеры

При этом нельзя наносить удары по торцу первичного вала, так как будут повреждены синхронизаторы.

Разъединяем картеры коробки передач

Осторожно, стараясь не повредить, снимаем уплотнительную прокладку

Вынимаем из расточки под подшипник промежуточного вала в переднем картере регулировочные прокладки (их может и не быть).

В этом случае осевой зазор в подшипниках устанавливается только межкартерной уплотнительной прокладкой.

Проворачивая первичный вал, включаем передачу заднего хода (продвигаем вперед шток V передачи и заднего хода).

Ключом «на 10» отворачиваем болты крепления трех вилок переключения передач.

Ключом «на 12» отворачиваем четыре болта крепления корпуса рычага переключения передач.

Снимаем корпус рычага с прокладкой.

Ключом «на 12» отворачиваем болты крепления пластины фиксаторов штоков.

Снимаем пластину с прокладкой.

Вынимаем три пружины и три шарика фиксаторов включения передач (их можно вынуть намагниченной отверткой или перевернув коробку).

Вынимаем шток I–II передачи (чтобы не перепутать при сборке, сразу надеваем на шток вилку и крепим ее болтом).

Вынимаем шток V передачи и передачи заднего хода, надев на него соответствующую вилку.

Вынимаем шток III–IV передач. Из штока извлекаем штифт блокиратора.

Чтобы не выпали плунжеры блокиратора, вставляем в отверстия штоков трубочки, свернутые из плотной бумаги.

Ключом «на 13» отворачиваем болт крепления оси шестерни заднего хода к заднему картеру.

Щипцами раздвигаем усики стопорного кольца заднего подшипника вторичного вала и, постукивая медным молотком по заднему торцу вторичного вала,…

…вынимаем комплект валов вместе с осью и шестерней заднего хода

Разъединяем первичный и вторичные валы.

Снимаем синхронизатор IV передачи и вынимаем 14 роликов передней опоры вторичного вала.

Шестерни, синхронизаторы и другие детали, расположенные на первичном и вторичном валах, похожи друг на друга, поэтому для облегчения последующей сборки следует аккуратно раскладывать их в порядке снятия.

Двумя тонкими отвертками или специальными щипцами разжимаем и снимаем с первичного вала стопорное и пружинное кольца.

Бородком (двумя монтажными лопатками или специальным съемником) спрессовываем подшипник первичного вала

Аналогично снимаем оба подшипника промежуточного вала

Причины толчков при переключении передач

Бывает такое, что толчки появляются при переключении на пониженную или повышенную скорость. Разберем причины и варианты устранения проблемы.

Недостаточный уровень жидкости в трансмиссии

Нехватка смазки приведет к некорректной работе агрегата в целом. Если переключать скорости с первой на вторую или третью стало сложнее, нужно произвести диагностику уровня масла.

Способ устранения

Важно учесть один момент. При добавлении масла в коробку передач можно использовать только такую жидкость, которая уже залита в трансмиссию

Если смазки будут разные по составу, это может привести к их смешиванию и потере свойств. В результате потребуется полная замена вещества. Необходимо произвести диагностику уровня смазочного материала в трансмиссии и удостовериться в том, что причина нехватки не связана с его утечкой. Такая проблема может возникнуть при износе сальников или уплотнительных элементов. Потребуется слить все масло из системы, после чего снова его залить.

Подробное видео на тему устранения протечки трансмиссионной жидкости на примере автомобиля Mercedes представлено ниже (материал снят пользователем StaniSlav B.).

Грязное масло трансмиссии

Загрязненная жидкость в коробке передач часто становится причиной появления толчков и пинков. Отложения обычно образуются в результате смешивания разных масел или при длительном использовании одной смазки.

Способ устранения

Устранить проблему такого плана можно путем тщательного очищения коробки передач. Для этого используется специальное промывочное масло. В зависимости от объема грязи в системе, выполнение этого процесса может потребоваться несколько раз. Нужно сделать следующее:

1. Прогрейте мотор до рабочей температуры.
2. Подставьте под трансмиссию старое ведро или обрезанную бутылку. Тара будет использоваться для сбора отработанной смазки.
3. Открутите пробку слива или болты на поддоне картера, подождите, пока из системы выйдет вся жидкость, закрутите обратно.
4. Предварительно ознакомившись с инструкцией на этикетке упаковки, залейте в коробку передач промывочное масло в необходимом объеме. Включите двигатель и выполните контрольную поездку.
5. Слейте смазку из системы еще раз и проверьте ее качество. При необходимости выполните повторную очистку агрегата.
6. Добавьте в коробку новое масло.

Подробная инструкция по самостоятельной промывке АКПП на примере автомобиля Mercedes Vito представлена каналом Секретный Гараж.

Причина, по которой АКПП пинается на горячую может заключаться в недостаточном прогреве смазки. Из-за того, что температура жидкости слишком низкая, основные компоненты трансмиссионного агрегата не могут нагреться. Это способствует образованию толчков.

Виды карданных валов

Карданные валы и карданные передачи можно классифицировать по ряду признаков:

• По типу карданной передачи: открытый и закрытый КВ. Открытый кардан – отдельный элемент транспортного средства, закрытый – интегрированный в другой узел. Распространённый вариант закрытых КВ – их включённость в картер ведущей оси.
• По конструкции: жесткий кардан, шариковый кардан и кардан кулачкового типа равных угловых скоростей. Передача моментов вращения с вилки у жёстких карданов – неравномерная. Поэтому также решение непопулярно. Его можно встретить только у некоторых легковых авто. У коммерческого транспорта чаще можно встретить шариковые карданы (наиболее популярный вариант) и карданы кулачкового типа. Огромный плюс шариковых карданов – делительные канавки, обеспечивающие оптимальное положение шариков в плоскости. Функционально, практично.
• По материалу. Базовый материал всех КВ – металл. Наиболее популярный вариант в наше время – сталь. Несколько реже встречаются чугунные и алюминиевые КВ.
• По способности выполнить компенсацию. Решения, позволяющие обеспечить компенсации между центрами карданов весомых осевых перемещений, относят к универсальным. Если же такой возможности нет, то пред нами – простые КВ.
• По кинематическим свойствам. Асинхронные и синхронные. Асинхронные конструкции – это популярные решения с крестовиной и вилкой (стоит на транспорте с задним приводом). Синхронные – решения со ШРУСОМ (стоят на переднеприводном транспорте, некоторых моделях полноприводного транспорта). Асинхронная передача по сравнению с синхронной более шумная, но при этом более дешёвая в производстве и простая в обслуживании.
• По количеству опор. На большинстве транспортных средств стоят трехопорные карданы с одним подшипником, выполняющим функцию соединителя между основным и промежуточным валом. Несколько реже встречаются двухопорные конструкции (в основном, они монтируются на грузовики, ряд полноприводных авто). И ещё реже можно встретить трёхопорные конструкции. Это решение, как правило, присуще Chrysler, Lexus.
• По количеству секций. Односекционные (на деле – это труба, в конце которой – крестовины и наконечники) и многосекционные.
