Переделка карбюратора на инжектор ваз 2109

Минусы инжектора

Кроме достоинств следует отметить и недостатки инжектора, хотя они и не так существенны. Как бы ни был надежен инжектор, как и любое другое устройство он способен ломаться. И, если уж поломка произошла, то без специальной электронной диагностики тут не обойтись, то есть «на глаз» определить поломку не представляется возможным. А также самостоятельно произвести ремонт без необходимых навыков не получится. А цена ремонта инжекторов в автомастерских довольна высока, замена инжектора на новый также недешевое удовольствие. В итоге, ремонт и профилактика инжектора- очень дорогостоящее мероприятие. Также инжекторный двигатель очень болезненно реагирует на качество топлива. Некачественный бензин с подозрительным составом может повлечь за собой крайне неприятные последствия для инжектора, вплоть до его полного выхода из строя. А в этом случае необходима чистка инжектора, стоимость этой процедуры довольно высока. Стоит также отметить немаловажный минус в том, что инжектор может приводить к перегреву двигателя, в том случае если инжекторную систему установить вместо карбюратора. Это напрямую связано с тем, что в инжекторе топливо сгорает в большем объеме, чем в карбюраторе, а это, в свою очередь, приводит к повышению температуры в цилиндрах двигателя.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Статья в тему: Особенности замены заднего тормозного цилиндра 2114

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Процесс замены карбюратора на инжектор

Первоначальным этапом работы можно назвать демонтаж старой топливной системы. Для этого проводим снятие топливной системы карбюратора, бак и топливные магистрали. Стоит отметить, что в этом случае необходимо большое количество специальной жидкости для снятия ржавчины, так как болты будут откручиваться очень сложно. Это зачастую связано с долгим сроком эксплуатации, а также отсутствием защиты элементов крепления. После удачного монтажа системы необходимо провести укладку топливных магистралей инжектора и установить кронштейн для закрепления топливного фильтра. Далее проводиться фиксация шлангов для топлива и на место устанавливается бак с насосом, а также фильтрующий элемент системы.

Работы под капотом значительно больше. Для ее выполнения следует провести демонтаж системы зажигания, а также различных проводов от датчиков на силовом агрегате. Демонтируем тройник с системы охлаждения и крепим вариант исполнения для инжектора. Чтобы выполнить подобную работу следует вылить весь тосол с системы. Вместо трамблера ставим заглушку КВА со специальным уплотняющим кольцом, а также используем при этом герметик. Демонтируем карбюратор с выпускным коллектором. Крепим впускной коллектор инжектора.

Следующим этапом можно назвать установку форсунок вместе с уплотняющими колечками, которые позволяют провести нужную степень герметизации системы. Далее монтируем специальную рампу на коллектор. Закрепляем шланги, предназначенные для подачи топлива, и монтируем ресивер.

После проведенной работы проводим установку насоса для масла, генератора и шкивов коленчатого вала. Стоит отметить, что шкив для инжекторной системы предназначен для ручейкового ремня.

Проводим демонтаж карбюраторной косы системы зажиганий с установленным коммутатором. Далее проводим установку косы ЭБУ. Проводим подключение электропроводки к мотору и контроллеру, а также подключаем панель приборов. Проводим подключение согласно схеме бензонасоса, делаем всю систему подачу горючего герметичной, для чего можно использовать специальные уплотнители для соединений и герметик. После подключения всех элементов системы проводим проверку работы системы, для чего следует включить зажигание.

Заключительным этапом работы можно назвать замену троса на газ, установку модуля зажигания, всех датчиков и свечей, дросселя, проведение подключения шлангов. Проводим установку воздушного фильтра и дроссельной гофры. Также проводим установку и крепление датчика детонации.

После завершения указанной работы стоит проверить работу системы на протяжении 10-15 минут на холостом ходу

Особое внимание уделяем на герметизацию системы и показатели датчиков, зажигание и плавность работы двигателя. На выполнения работы может уйти около суток и даже более

Как переделать карбюратор на инжектор ВАЗ 2109 самому Электронное совершенство

• Приобретается новый топливный бак, который высушивается и оснащается электрическим вариантом бензонасоса. Необходимо скорректировать показатели остова насоса и бака в идентичном положении. Проверяется движение топливного датчика;
• Сливается тосол и демонтируется радиатор. В конструкции фиксации датчика детонации высверливается отверстие глубиной 16 мм. Аналогичным методом подготавливается монтаж модульного кронштейна зажигания, но на глубину 20 мм. Производить работу нужно аккуратно, дабы не допустить сквозного просверливания;
• Масло следует слить, затем снять поддон движка и газораспределительный ремень. На коленвал монтируется новый масляный насос. Генератор меняется на модель с увеличенной мощностью, имеющую зубчатый венец и шкив с демпфером. Ремень генератора также подлежит замене;
• Демонтируется аккумулятор, отдел топливоподачи, провода, трубки и все сопутствующие элементы;
• Разобрав панель приборов, следует внедрить провода на тахометр и замок пуска. Последняя операция производится посредством заведения из моторного узла, с подключением к имеющимся разъемам. Новые концы проводов подключаются к монтажному узлу, в соответствии с полярностью (ее можно определить по одинаковой расцветке краев);
• Проводка соединяется с предохранителями. Выполняется сплочение бензонасоса с индикатором топлива.

• Отсутствуют проблемы с запуском движка в любую погоду;
• Не требуется регулировка зажигания в зависимости от качества топливовоздушной смеси;
• Уменьшается шанс троения двигателя;
• Снижается расхода топлива;
• Улучшено общее восприятие движения в авто от момента запуска до конца поездки.

AutoFlit.ru

Что необходимо для проведения работы?

Для того чтобы начать работу по переходу от одной системы подачи топлива на другую следует для начала найти все необходимые для этого запчасти. Только после нахождения всего необходимого можно проводить работу. В перечень необходимых деталей входит следующее:

1. Кронштейн для модуля зажигания, который используется в качестве системы крепления для всего вышеуказанного элемента
2. Масляный насос для обеспечения подачи смазывающей жидкости. Масляный насос крепится под датчиком ПКВ
3. Сам модуль зажигания, подходящий для данной системы
4. Целый комплект проводов
5. Термостат, который выступает в качестве системы регулирования
6. Нижнее и верхнее крепления для генератора
7. Сам генератора, подходящий под выбранное крепление
8. Ремень на генератор
9. Верхняя часть корпуса воздушного фильтра
10. Нижняя часть корпуса воздушного фильтра
11. Элемент для проведения фильтрации воздуха, который подается в систему
12. Элемент для фильтрации топлива, который подается в систему
13. Прокладка для расположенного в системе дроссельного патрубка
14. Ресивер
15. Патрубок дроссельный в сборе
16. Опора для размещения воздушного фильтра в количестве двух штук
17. Регулятор, который проводит изменение давления в топливной системе
18. Впускной коллектор
19. Форсунки в нужном количестве

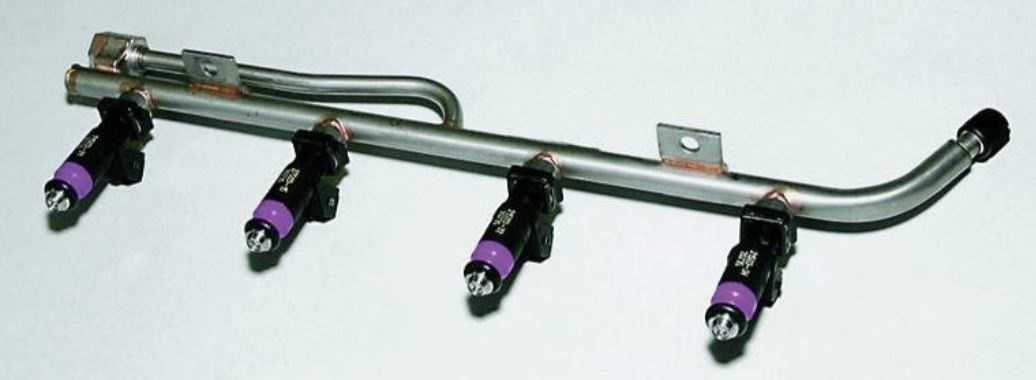

20. Рампа, которая позволяет правильно расположить форсунки в системе
21. Прокладка для впускного коллектора
22. Комплект, который обеспечивает правильное и надежное крепление воздушного фильтра и ресивера
23. Трубка для подающей рампы
24. Трубка для сливной рампы
25. Трубка для магистральной подачи топлива
26. Трос газа, который будет регулировать подачу топлива
27. Кронштейн для крепления троса газа
28. Специальное крепление для топливного фильтра
29. Бензобак при необходимости
30. Комплект шлангов, которые предназначены для высокого давления
31. Насос для создания в системе необходимого давления
32. Выбранный ранее контроллер
33. Жгут для системы проводов бензонасоса
34. Жгут для системы проводов зажигания
35. Шкив для коленчатого вала
36. Жгут для крепления и группировки проводов, которые подходят к форсункам
37. Датчик, определяющий величину расхода топлива
38. Датчик, определяющий положение коленчатого вала
39. Датчик для контроля процесса детонации
40. Датчик, предназначенный для проведения контроля расхода воздуха
41. Прокладка с заглушками
42. Датчик температуры в системе, который будет отслеживать информацию для регулирования работы системы охлаждения

Вышеперечисленный список, без учета различного рода болтов, шлангов и гаек, хомутов, которые обеспечивают крепление и фиксацию, связь между собой многих элементов системы, имеет все необходимое для проведения работы. Стоит отметить, что некоторые элементы, в зависимости от особенностей автомобиля, могут использоваться из старой системы. Также практически все перечисленное может быть приобретено в фирме, которая занимается разбором автомобилей и последующей продажей снятых запчастей. В этом случае есть возможность обойтись всего 200 долларами для приобретения всего необходимого.

Переделка карбюратора в инжектор

Ваз 21093 инжекторные двигатели

Сделать это возможно. Как и обещали, приводим инструкцию. Переделка может быть проведена в собственном гараже, желательно с помощником.

Объект

Объектом переделки может стать не только Ваз 2109, но и «восьмерка», а также Ваз 21099 (авто с карбюраторными двигателями). Цель и задача операции: переделать агрегат в 16-клапанный инжектор, установив ГБЦ от Ваз 2112. Уже на стадии окончания переделки, не проделав даже настройки ЭБУ, чувствуется большая разница. Повышается динамика автомобиля, демонстрируется иное поведение машины на трассе, уменьшается расход бензина. С другой стороны, ухудшаются характеристики авто на низких оборотах, но они компенсируются улучшением тяги на высоких оборотах (после 2000 об/мин).

Подготовка

Операция, конечно же, подразумевает грамотную подготовку. Следующие составляющие должны быть, как говорится, под рукой, обязательно:

ГБЦ от «двенашки», укомплектованную ресивером и коллекторами;

ГБЦ Ваз 2112

Переоборудование карбюратора на инжектор ВАЗ 2109

Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors.

1. коробка воздушного фильтра;
2. ресивер;
3. коллектор;
4. бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака

Перед тем как разбирать карбюраторную систему, промойте и просушите новый бензобак и установите электрический бензонасос. Помните, что стрелки на них, в обоих местах должны совпадать. Удостоверьтесь, что поплавок датчика, показывающего уровень топлива в бензобаке.

Отверстия для крепления модуля и датчика

Далее нужно сделать в блоке цилиндров отверстие для крепления под кронштейн, предназначенный для модуля зажигания глубиной 20 мм, и еще одно — для датчика детонации (16 мм). Для этого слейте тосол и снимите радиатор вместе с бампером.

Охлаждение, генератор

Среди прочего, нужно поставить новый патрубок для жидкости охлаждения, а в радиаторе поменять датчик температуры. После этого нужно слить масло и убрать оттуда поддон, снять зубчатый шкив и ремень, и установить специальный демпфирующий шкив генератора вместо стандартного.

Затем необходимо поставить новый генератор, так как новая система требует большего напряжения чем обычно. Здесь не обойтись только обычной заменой шкива. Генератор в наш ВАЗ 2109 нужно поставить новый — это обязательно. В противном случае генератор просто придет в негодность.

Провода, подключение приборов

• Далее нужно выкатать бензин — бак должен стать легче.
• Затем, перед тем как приступать к дальнейшим манипуляциям, снимите аккумулятор.
• После этого снимите трамблер и бензонасос со всеми дополнениями, фильтр для воздуха, карбюратор и тросы (газа и подачи воздуха).

Если все сделано, отсоедините провода, отвечающие за зажигание. Они находятся под капотом. Убираем также топливные трубки, коммутатор, бензобак и шланг вакуумного усилителя, который нужно сделать длиннее. Его можно взять от одной из прошлых версий ВАЗ.

Также разберите панель с приборами. На ней есть лампочка check engine, которую нужно подключить к проводу. От мотора в кабину нужно вывести жгут зажигания, а к монтажной коробке подсоединить провода, отвечающие за жгут впрыска.

Провода, которые остались от реле карбюраторного вентилятора нужно замкнуть вместе с датчиком включения вентилятора.

В отведенных для этого местах крепим все предохранители, реле и контроллер

Кроме того, важно подключить бензонасос к приборной панели. Это нужно для правильных показаний уровня топлива (стандартный просто убираем)

Блок имеет сбоку головку с заглушкой, на которой нужно закрепить массу жгута, отвечающего за впрыск топлива

Также важно не забыть установить ресивер и коллектор, а также дроссельный патрубок и топливную рейку

Монтаж топливной магистрали

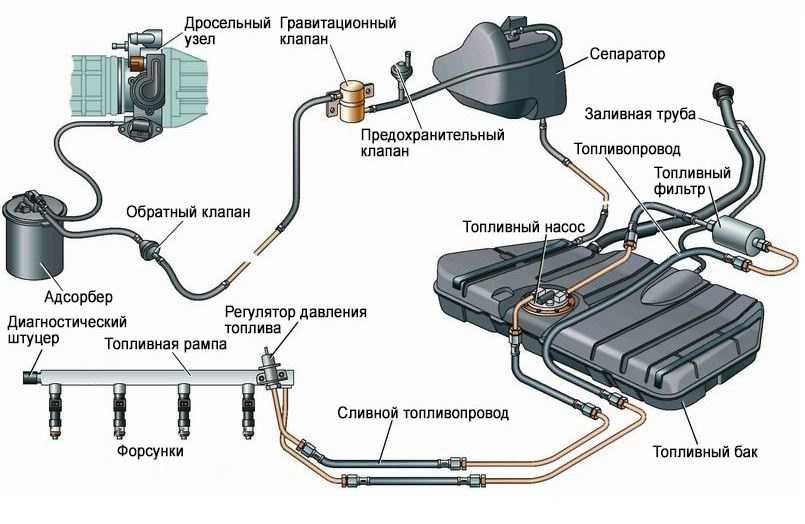

Больше всего времени и сил забирает топливная магистраль, которую нужно провести по дну нашего ВАЗ. Очень трудно протянуть топливный провод под рулем. После всего закрепите топливные шланги и фильтр. Для фильтра на дне авто есть специальные болты. В конце поставьте на место бензобак и подсоедините топливную линию, а также поставьте на их места зажигание, датчики и высоковольтные провода.

Замена карбюратора на инжектор, у автомобилей УАЗ и Газель, слегка отличается. Отличия связана с особенностями двигателя Газель.

Мне нравится3Не нравится

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Читайте в этой статье

Этапы и последовательность работ

moLife Блог Карбюратор Pierburg 2Е Усовершенствованию, переделке и замене деталей двигателя с карбюратором будут подвергнуты бак с установкой нового топливного насоса, проводка, впускной коллектор, поставлены датчики и рампа с форсунками и, возможно, маслонасос. Отдельная тема – переделка проводки с карбюратора на инжектор, придется полностью заменить косу управления, в том числе фрагмент, идущий на топливный насос.

Этапы работ

На первом этапе переделки карбюратора на инжектор, выполняем замену главных компонентов двигателя. Снимаем старый коллектор с карбюратором и устанавливаем новый с коробкой воздушника, дроссельным куском патрубка и ресивером. В головке меняем тройник термостата на новый вариант, с датчиком температуры. Демонтируем весь набор проводки управления мотором и топливную арматуру – бензонасос с патрубком, фильтром и обратной трубкой слива.

Далее, устанавливаем новый бак с насосом и фильтром, протягиваем к электронасосу шлейф проводов от предполагаемого места нахождения ЭБУ. Перед установкой бак следует тщательно проверить и промыть. Насос монтируем, следуя нанесенным рискам и стрелкам.

Заменяем маслонасос новым, слив предварительно масло и сняв ремень газораспределителя со шкивом. При установке нового электрогенератора монтируем новый шкив и цепляем новый клиновой ремешок. Можно оставить родные прокладки на поддоне и крышке.

Снимаем старый распределитель зажигания с проводами и коммутатором, все, что осталось от приводных тяг карбюратора, отверстие заглушаем специальной пробкой, переходим к тонким монтажным работам.

Самые ответственные работы по переделке

Для получения нормальной работы инжектора требуется аккуратно выполнить монтаж топливной рампы и комплекта форсунок. Не стоит оставлять рампу висящей на шлангах высокого давления. Прокладываем новую топливную трубу и обратку слива. Подключаем топливную и сливную трубки в бак.

В заранее выбранном при переделке месте устанавливаем новый контроллер и собираем шлейф проводки с подключением датчиков. Для монтажа датчика детонации можно использовать штатное отверстие, но зачастую приходится подвергать переделке, просверлив под датчик отверстие в 16 мм.

Совет! Перед установкой на посадочные места форсунки следует проверить – отпрессовать давлением топлива с целью выявления возможного подтекания бензина.

Что касается электропроводки. Обычно для лампы индикации проблем с двигателем на приборной панели протягивают отдельный жгут из тройки проводов. Если все основные наглядны и понятны, то при подключении проводов даже знакомых шлейфов и жгутов инжектора надо проверять их соответствие по схеме. При переделке с карбюратора на инжектор неправильно коммутированная проводка может стоить, как минимум, жизни контроллера, в худшем случае пожара. Не доверяйте слепо советам и указаниям автогуру, разбрасывающих свои рекомендации в интернете, как единственно правильное руководство.

Есть определенные риски, о которых мало говорят при переделке карбюратора на инжектор.

1. Сумма, даже в самом бюджетном варианте, потраченная вами на переделку, вряд ли окупится суперэкономией топлива или выдающимися динамическими характеристиками автомобиля. Даже если после переделки карбюратора на инжектор таковая появится, ее размер может легко нивелироваться неправильной настройкой инжектора.
2. Новый карбюратор будет стоить в разы дешевле, а при желании даже на карбюраторных моделях можно получить расход топлива, отличающийся от расхода на инжекторе на 5-7%, не более. Такая переделка с карбюратора на карбюратор имеет смысл.
3. Главное, после всех манипуляций по переделке вы получите старый двигатель со старыми запчастями, неизвестного качества и остаточного ресурса. Это сильно снижает надежность всей системы двигателя. Если использовать новые оригинальные запчасти, то дешевле и проще обновить или купить новый двигатель.

Совет! Пред началом переделки найдите пару живых и реальных человек, выполнивших переделку с карбюратора на инжектор, и поинтересуйтесь их мнением, заодно познакомьтесь с результатами работы новоиспеченного инжектора.

На видео на примере ВАЗ 2108 -09 -099 показано как осуществить переход с карбюратора на инжектор:

• Как правильно балансировать колёса на стенде с видео
• Микробисер для балансировки колёс
• Веерные форсунки омывателя лобового стекла
• Как поменять задние стойки на Приоре

Как заменить карбюратор на инжектор своими руками

Половину затрат на переоборудование составляет стоимость работ на СТО, поэтому большинство автовладельцев решаются на самостоятельную доработку.

В первую очередь, составляем список необходимых приобретений. Удобнее разбить его по группам – так меньше вероятность что-либо упустить.

• Моторная группа: новый маслонасос с возможностью установки датчика коленвала; датчики: коленвала, детонации, массового расхода воздуха, температуры воздуха и двигателя. Также меняем шкив коленвала;
• Новый впускной коллектор, рассчитанный для инжекторов, прокладка;
• Топливная группа: топливная рампа с форсунками;
• Магистральный топливопровод с фитингами. Новый бензобак, бензонасос. Регулятор давления топлива, фильтр тонкой очистки топлива;
• Электрика: Генератор с соответствующим шкивом (старый просто не выдержит возросшей нагрузки). Контроллер (ЭБУ) – едва ли не самая важная часть системы. Готовые косы (жгуты) проводов для управления инжекторами, низковольтной частью зажигания, бензонасоса. Свечные высоковольтные провода, модуль зажигания;
• Система впуска: новый воздушный фильтр (с корпусом), дроссельный фланец-патрубок. Переделываем привод дроссельной заслонки – нужен новый тросик;
• Готовая заглушка на место трамблера.

Разумеется понадобится необходимый инструмент, крепежные элементы хорошего качества (а не из магазина стройматериалов), набор для монтажа электрики: обжимные хомуты, стяжки, монтажные клипсы. Все надо сделать аккуратно и надежно, иначе придется выискивать неисправности, созданные вашими же руками.

Существуют готовые комплекты: либо от вашего же мотора, но более новой версии (основные узлы одинаковые, поэтому подгонять детали не придется). Можно купить КИТ-набор от известных брендов: например – BOSCH.

ВАЗ-2109 и технические характеристики его ДВС

Давайте рассмотрим характеристики наиболее популярного мотора, который устанавливался на девятку на протяжении более 10 лет. Речь идет о полуторалитровом 8-клапаннном агрегате с карбюраторным типом питания. Все характеристики мы разделим по пунктам:

1. Количество цилиндров. Их было 4, как и на всех других ДВС девятки.
2. Диаметр поршня. Для каждого цилиндра он составлял 82 миллиметра.
3. Порядок работы мотора: 1-3-4-2. Это классическая схема работы всех карбюраторных двигателей.
4. Степень сжатия — 9.9.
5. Номинальная мощность мотора. При 5600 оборотах в минуту она составляла пятьдесят одну лошадиную силу. В динамике этот показатель увеличивался до 68 лошадиных сил.
6. Минимальное количество оборотов, которое может проделать коленчатый вал от 750 до 800.
7. Ход поршня. На 1.5-литровом моторе данный показатель составлял семьдесят один миллиметр.
8. Максимальный крутящий момент при 5600 оборотах в минуту — 106,4 Нм.

Благодаря такому агрегату девятка была одним из первых отечественных авто, которое имело такие превосходные характеристики динамики. Максимальная скорость автомобиля по паспортным данным составляла 148 километров в час. При этом рывок с нуля до сотни оценивался в 14 с лишним секунд. Для авто конца 80-х годов это весьма и весьма хороший динамический показатель. Конечно, сейчас появились более мощные и экономичные аналоги. Однако наши автовладельцы нашли способ возродить старую добрую девятку и усовершенствовать ее сердце по максимуму. Как вы догадались, это тюнинг двигателя. ВАЗ-2109 можно доработать несколькими способами. Ниже мы рассмотрим некоторые из них.
