Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Замена подвесного подшипника ваз

Статью, речь в которой пойдет о замене крестовины и подвесного подшипника карданного вала на машинах марки ВАЗ — 2101, ВАЗ — 2102, ВАЗ — 2104, ВАЗ — 2105, ВАЗ — 2106, ВАЗ — 2107, можно назвать « заказной ». Почему заказной? Да все просто. Написать ее я разрешил немедленно после мольбы одного из посетителей сайта, по имени Петя.

Привет всем, давненько меня тут не было, скажу одновременно все лето я просто гонял по лескам и полям, можно сказать неостанавливаясь. Поэтому и ничего не писал! Спешки мои конечно периодически были омрачены чем либо. Заведу по режиму, как то после очередного выезда на натуру, напрасно я спутался со своей девушкой, а точнее с ее подругами, заплутал я с ними по такому бездорожью, что только на себя мог положиться, чего там у меня только не было, и колесо проколол и сцепу сжёг и брызговик передний правый оторвал, а ехать то там от города всего 15 — 17км. ох я пере матерился! Сплошном горя схватил, приехав домой сказал себе, в непроверенные места больше с женщинами ни ножкой! Ладно все не беда, все отремонтировал, начался какой то шум в районе кардана. Я заезжаю на эстакаду машину приподнял передачу и давай слушать что где гудит, определил шум исходил из подвесного подшипника, съездил купил, зараза дорогой угодил, ну да ладно я в принципе был готов к этому. Хватит этих введений высоких я уже и сам пристал, перебежим как к замене подвесного подшипника!

Что касается запчастей . При покупке подвесного подшипника сначала стоит проверить плавность хода подшипника и гибкость резины. этот подвесной лучше не брать, « ходить » не будет , если подшипник прокручивается с « зацепом » . Резина на подвесном должна быть кроткой и гибкой. после установки кардана с таким подвесным, при движении на кузов автомобиля будет передаваться вибрация от карданного вала , если резина будет « дубовой » . Да и сама резина порвется довольно скоро. Крестовину естественно здорово брать « вазовскую » и не позабудьте купить стопорные кольца ( часто старые стопорные кольца или деформируются или кривляются ) ( фото 1 ).

После того, как крестовину сняли, шлицевой конец кардана вставляем в фланец эластичной муфты ( фото 12 ). А с противоположного края, источником на 27 откручиваем гайку крепления вилки карданного шарнира к переднему валу ( фото 13 ). Съемником стягиваем вилку шарнира ( фото 14 ). Остается только сбросить подвесной подшипник с вала. Для этого можно воспользоваться тем же съемником, предварительно обрезав наружное кольцо подвесного подшипника. Или же, просто попытаться свалить его с вала, как указано на фотографии 15. Ну, вроде все. Сборку, естественно проводим в противоположной последовательности. Борт гайки вилки карданного шарнира следует подмять. И все части устанавливаем соответственно отметкам.

Это составные части карданной передачи, осматриваем на узор и внимательно изучаем, наш подвесной подшипник находится под номером «15» — и называется промежуточной опорой. Снимаем кардан целиком. Сначала открутите кардан от тарелки хвостовика «17». Потом открутите 2 болтика на самом подвесном подшипнике, и смело вытягивайте его. Все кардан вы выпустили на свободу. Сейчас несем его на тиски и разбираем, останавливаем последний подвесной подшипник и все ставим в обратном снятию порядке. Все дела, на самом деле это просто поэтому мануала у меня нет с фотками и главнейшее конечно лучше это делать где нить на яме или эстакаде.

Подвесные подшипники

Подвесными называются подшипники скольжения, применяемые в карданном вале автомобиля. Их основу составляет корпус, оснащенный специальной втулкой, которая изготавливается из антифрикционного материала и соединяется с ним через отверстие цилиндрической формы. Образующийся при этом зазор заполняется смазочным материалом, что обеспечивает беспрепятственную работу вала. При этом смазка также способствует снижению трения, защищает внутренние части механизма от пыли и загрязнений. В работе трансмиссии транспортного средства важную роль также играет тип привода. Для переднеприводных автомобилей все части трансмиссии сосредоточены в одном месте — узле, рядом с двигателем. Передача крутящего момента с коленчатого вала на колеса выполняется посредством особых шарниров равных угловых скоростей (сокр. ШРУС), которые выходят из коробки передач. У машин с задним и полным приводом крутящий момент передается непосредственно через карданную передачу. Если по какой-то причине частицы пыли проникают внутрь отдельных деталей, в том числе подвесного подшипника, следует провести замену последних. В противном случае это может повлечь за собой более серьезную неисправность, связанную с работой валов, муфты и других элементов карданной передачи.

Конструкция и преимущества

В качестве рабочих поверхностей подвесного подшипника выступают кольца. Всего их два, одно наружное, другое, соответственно, внутреннее. Срок службы изделия часто оказывается сопряжен с продолжительностью работы кардана. Признаки неисправности, как правило, сводятся к резкому удару по кузову, который можно прочувствовать даже через сиденье. Впоследствии он сменяется вибрацией, которая нередко дополняется характерным гулом.

В случае выработки ресурса детали ее замену проводят в соответствии с требованиями относительно максимальной нагрузки, скорости вращения и других параметров, которые необходимо учитывать. При невозможности установки оригинальных запчастей по причине их высокой стоимости или отсутствия (нет в наличии в данный момент или вообще сняты с производства), всегда можно подобрать аналог подшипника, который удовлетворял бы всем требованиям, но стоил бы в несколько раз дешевле при широкой распространенности.

К основным преимуществам таких изделий следует отнести:

• способность справляться даже с большими нагрузками (как радиальными, так и осевыми);
• разборность механизма, которая делает ремонт и замен вышедших из строя частей конструкции доступным для непрофессионала (при износе резинки замена проводится в условиях автосервиса);
• высокий уровень виброустойчивости при отсутствии шума в ходе эксплуатации;
• хорошую защиту от воздействия агрессивной внешней среды.

Указанные качества позволяют карданному валу нормально функционировать.

Зачем шприцевать крестовины карданного вала и как это делать правильно.

Особенности замены крестовины карданного вала ваз-2107: 3 важных совета по выбору детали

Здравствуйте уважаемые читатели!

Сегодня в статье расскажу что такое крестовина карданного вала, зачем и как её шприцуют.

Крестовина карданного вала — это основной элемент вала, гибкое соединений раздатки с мостом возможно благодаря именно крестовине.

Когда необходимо шприцевать крестовины.

Крестовина карданного вала постоянно находится в экстримальных условиях. Поэтому необходимо регулярно производить её смазку (благодаря регулярной смазке крестовин можно продлить срок их службы на долгое время).

Смазывать крестовины рекомендуется одновременно с заменой масла в двигателе или каждые 7-14 тыс. км.

Если при начале движения слышен щелчок (хруст) и чувствуется вибрация во время движения (от 50км/ч), то обязательно необходимо провести осмотр и шприцевание крестовин.

Процедура шприцевания крестовин достаточна проста и вполне выполнима в «домашних условиях».

Вам понадобиться:

*Яма, эстакада или подъемник.

*Специальная смазка для крестовин карданного вала (рекомендуемая производителем автомобиля или любая другая предназначенная для данных работ)

*Пневматический или рычажно-плунжерный шприц.

Как шприцевать крестовины карданного вала.

Загоняем автомобиль на яму, эстакаду или подъемник и добираемся до карданного вала.

Первым делом необходимо отмыть крестовины от грязи (например с помощью WD40), насухо протереть.

Заправляем в шприц смазку.

На крестовине находим тавотницу ( пресс-масленку) и с помощью шприца закачиваем смазку в крестовину.

Через сальники будет выдавливаться старая смазка, смазываем до тех пор пока не начнет выдавливаться новая (как на фотографии в начале статьи).

Необходимо проследить, что смазка выходит равномерно из под всех сальников и в случае, если смазка выходит только из под одного необходимо придавить крестовину к сальнику и подать смазку резко (с большим давлением). Если смазка все же выходит из под одного сальника необходимо немного проехаться и повторить шприцевание.

Так же необходимо закачать смазку в карданный вал, находим тавотницу и выполняем ту же процедуру, что и с крестовинами. После шприцевания необходимо вытереть излишки смазки

Спасибо за внимание, подписывайтесь на канал, удачного Вам дня!

Эластичная муфта карданного вала

Карданный вал состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.

Эластичная муфта выполняет функцию буфера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Прочитайте, может пригодится: Инструкция по прокачиванию тормозной системы

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

• износа металлических втулок;
• износа корпуса;
• разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

1. Автомобиль загоняется на эстакаду или смотровую яму;
2. Снимается защита двигателя;
3. Осматривается корпус муфты и оценивается состояние болтового соединения.
4. Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Вопросы обслуживания и ремонта промежуточной опоры карданного вала

Промежуточная опора карданного вала ГАЗ-3302 работает в сложных условиях, постоянно подвергаясь серьезным нагрузкам со стороны вала, а также различным негативным воздействиям окружающей среды. Поэтому с течением времени опора изнашивается, теряет свои характеристики или вовсе приходит в полную негодность. Во всех этих случаях необходимо произвести замену опоры.

Обычно о неисправности опоры говорит появившийся шум при движении автомобиля, этот шум издает изношенный или разрушенный подшипник, втулка опоры или посадочное место подшипника на самом валу. Также о необходимости замены опоры говорит наличие трещин и разрывов в гофре резиновой подушки. В любом случае опору нужно демонтировать и заменить.

Демонтаж опоры производится в следующем порядке:

1. Сделать отметки на всех сопряженных деталях — на самих валах, фланце моста и удлинителе вторичного вала КПП — метки помогут правильно установить вал после ремонта;
2. Отсоединить задний шарнир от фланца ведущего моста (вывернуть 4 болта);
3. Отсоединить опору от поперечины рамы (вывернуть 2 болта);
4. Полностью демонтировать карданный вал, стянув его с удлинителя КПП;
5. Нанести метки на трубе промежуточного вала и его задней вилке;
6. Расконтрить болт фиксации вилки (расположен на заднем торце промежуточного вала);
7. Отвернуть болт до освобождения прижимаемой им П-образной пластины, вынуть пластину;
8. Стянуть вилку со шлицов (зачастую детали «прикипают», поэтому для их разъединения можно использовать молоток);
9. Стянуть опору в сборе с подшипником.

После этого необходимо прочистить концевик вала со шлицами, посадочное место подшипника и резьбу болта от загрязнений и ржавчины

Особое внимание уделяется месту монтажа подшипника на промежуточный вал — возможно, что оно изношено, и новый подшипник будет установлен слишком слабо. В этом случае рекомендуется заменить промежуточной вал (если же использовать наварку металла на посадочном месте, то после ремонта будет трудно отбалансировать вал)

Установка новой опоры и сборка вала производятся в обратной последовательности. При установке опоры обязательно вставляются грязезащитные кольца, а резьбу прижимного болта рекомендуется обработать герметиком. Соединение частей карданного вала и его монтаж на автомобиль обязательно должны производиться по ранее поставленным меткам. В противном случае вал будет несбалансированным и под действием вибрации подшипник может быстро разрушиться.

Новая промежуточная опора не нуждается в каком-либо обслуживании, лишь для контроля ее состояния периодически рекомендуется производить осмотр и при обнаружении дефектов своевременно выполнять ремонт.

Основные неисправности подвесного подшипника и их причины

Можно выделить несколько поломок, которые наиболее часто касаются подвесного подшипника. Существует три неисправности, и каждая из них способна повлечь за собой другие опасности. К вероятным проблемам относятся:

• заклинивание подвесного подшипника;
• повреждение резиновой детали;
• вымывание или высыхание смазки.

Можно выделить несколько причин, которые приводят к перечисленным проблемам. Обычно дело заключается в одной из следующих ситуаций:

• Моторесурс детали попросту превышен. Завод-изготовитель отводит любой запчасти определенный срок ее эксплуатации. По его истечении необходимо задуматься о замене детали.
• Автомобиль эксплуатируется в слишком суровых условиях. Это, к примеру, касается машин, на которых автовладельцы ездят в лес. Подвесные подшипники в таких случаях выходят из строя довольно часто.
• Водитель перемещается по глубоким лужам или броду. Попадание воды на подвесной подшипник способно сильно навредить ему. В частности, жидкость способна вымыть смазку, что чревато негативными последствиями.
• Водитель наезжает на высокие препятствия. Подобных преград рекомендуется избегать, иначе без ремонта точно не обойтись. Речь идет о таких препятствиях, как пни, камни, бордюры и другие подобные объекты.

Чтобы продлить срок эксплуатации подвесного подшипника, необходимо бережно относиться к автомобилю. Из всего вышесказанного понятно, что необходимо стараться не ездить по воде, бордюрам, пням, высоким кочкам. Если же такое случилось, после чего возникли симптомы, говорящие о проблеме с подшипником, то следует оперативно обращаться в автосервис.

Как проверить подвесной подшипник на Газели Некст, Бизнес, 3302 и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

1. Руками проверьте люфт шарикоподшипника (осевой и радиальный);
2. Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
3. Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Несмотря на тот факт, что автомобили Газель остаются весьма популярными на отечественном рынке, автомобиль этот надежностью похвастать не может. Большая часть заводских деталей достаточно быстро изнашивается, притом это касается двигателя, коробки передач, ходовой части и многих других элементов.

Более того, системы автомобиля достаточно сложны, и без специальной подготовки осуществить самостоятельную диагностику и ремонт весьма проблематично. К числу таких сложных операций относится и замена подвесного подшипника на Газели.

В 2002 году производитель начал использовать принципиально новый тип подвесного подшипника, однако до сих пор нет четкого мнения о том, какая из них лучше.

В целом, оба устройства достойно выдерживают гарантийный период, и оба подвержены износу. Старый подвесной подшипник по конструкции напоминает те, которые используются на Волге. В свою очередь новая отличается оригинальной конструкцией. Она представляет собой резиновую подушку, в которой находится обойма. Именно в ней и находится подшипник. Само устройство крепится при помощи кронштейна и двух болтов к поперечине рамы.

В целом, несмотря на некоторую идентичность нового, и старого подвесного подшипника, новая модификация более надежна, и ее использование позволяет избежать повреждения лапок промопоры, что в свою очередь приводит к нарушению работы КПП. Замена подвесного подшипника на Газели может стать актуальной для тех, кто хочет поставить новую систему взамен старой. При этом особых проблем с заменой поперечины рамы не возникает.

Другой причиной замены износившегося подвесного подшипника является его прямое повреждение. К слову, продлить срок службы этого устройства можно, проведя балансировку карданного вала.

Чтобы заменить подвесной подшипник, необходимо снять карданный вал и его опору. После этого нужно отсоединить основной вал от промежуточного, не забыв поставить метки на шлицах, чтобы при сборке не перепутать их местами. Далее с промежуточного вала нужно убрать подвесной подшипник и отражатели, при помощи которых он закрепляется с обеих сторон.

• Далее устанавливается новое устройство. Если при этом используется модель подвесного подшипника нового образца, обратно устанавливать отражатели не требуется. Также будет необходимо просверлить новые отверстия с диаметром в 9мм, чтобы можно было закрепить новый подвесной подшипник.
• 1. Перегорает предохранитель прикуривателя – почему это происходит
  2. Почему глохнет двигатель после запуска ДВС узнаем самостоятельно
  3. Принцип работы клапана егр на дизеле что да как
  4. Подклинивает суппорт что делать и что не делать
  5. Как заглушить клапан егр на форд транзит самому

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Обновляем «подвесной» подшипник

В редакцию журнала приходят отзывы на серию материалов, посвященных опыту эксплуатации автомобилей «Газель». Учитывая, что далеко не все водители нижегородских полуторок уже успели столкнуться с «подвесным» подшипником вплотную, мы решили не публиковать непосредственно полученный из Нижнего Новгорода текст, а сначала познакомиться с этим узлом самим. Результат знакомства – эта статья.

«Ознакомившись со статьей «Газели и газелятники» (ГП №2, 2003 г.), принимаю Ваше приглашение для всех, кому есть что сказать об этих машинах», – пишет конструктор УКЭР завода Е. Бубнов – «Такое решение вызвано отсутствием информации о новой конструкции безарматурной промежуточной опоры карданной передачи, детали которой лежат на полках магазинов автозапчастей, а продавцы ничего не знают о товаре».

В марте 2002 г. все сходящие с конвейера «Газели» получили промежуточную опору нового образца. В магазинах мы нашли и старые и новые опоры. Продавцы обычно затрудняются ответить, какая из них лучше. Они утверждают, что в гарантийный период нареканий нет ни на старую, ни на новую опору, а узел все равно не вечный: при большом пробеге он неизбежно пойдет на замену. Водители нередко покупают опору старого образца, так как она примерно на 100 руб. дешевле новой.

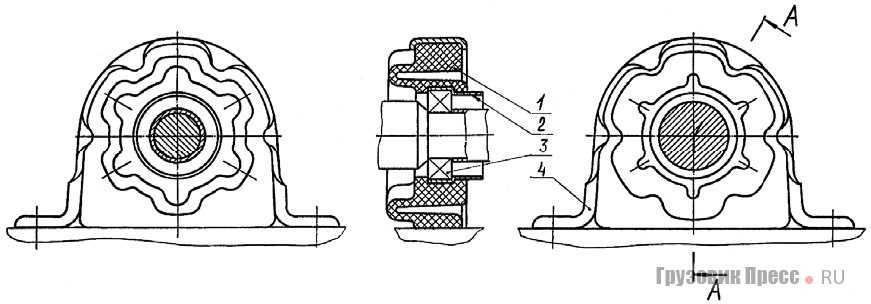

Старая опора по конструкции аналогична применяемой на «Волге», только больше по размеру. Новая опора полностью оригинальная, ее легко отличить даже на вид по характерной звездообразной форме «резинки». Новая опора (дет. 3302–2202081) представляет собой резиновую подушку (дет. 3302–2202085), в которой установлена обойма (дет. 3302–2202084) с запрессованным в ней подшипником (дет. 6–180206АС9). Опора прикреплена кронштейном (дет. 3302–2202082), который притягивает ее к поперечине рамы двумя болтами.

Е. Бубнов, разработавший конструкцию новой опоры, пишет: «В условиях реальной эксплуатации долговечность новой промопоры по сравнению со старой, армированной увеличилась в 2 раза, при этом существенно снизилась себестоимость ее изготовления. Новая опора исключила такой дефект, как выход из строя коробки передач при разрушении лапок армированной промопоры».

«На автомобиле «Газель», изготовленном до марта 2002 г., несложно заменить старую промопору карданной передачи на новую», – пишет далее Е. Бубнов. При этом потребуется минимальная доработка поперечины рамы. Добавим, что обычно опору меняют тогда, когда приходит в негодность подшипник или его резиновая обойма. Срок службы опоры во многом зависит от того, насколько хорошо отбалансирован карданный вал.

Для замены опоры старого образца на модернизированную, сначала с машины снимаем карданный вал вместе с опорой. Разъединяем шлицевое соединение основного и промежуточного валов. При этом не забудем поставить метки на обоих валах, чтобы потом, при сборке, вставить шлицы в те же пазы, в которые они входили раньше, иначе может нарушиться балансировка вала.

После этого снимаем со шлицов промежуточного вала старую опору и два отражателя, поджимающих подшипник с обеих сторон. Затем устанавливаем на шлицы промежуточного вала новую опору. Отражатели (дет. 31029–2202044) устанавливать не нужно, так как из конструкции новой опоры они исключены. Совместив метки, соединяем и закрепляем валы.

Важно заметить, что и в старую, и в новую опору ставится один и тот же подшипник. Исправный подшипник, извлеченный из старой опоры, можно запрессовать в опору нового образца

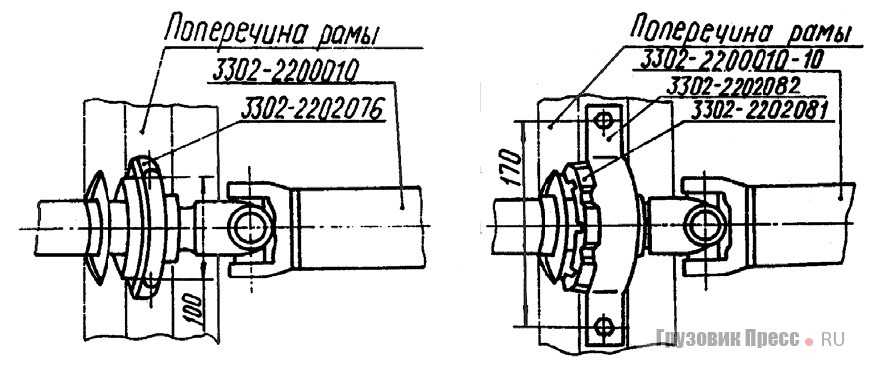

Поскольку у новой опоры точки крепления к поперечине рамы расположены на большем расстоянии друг от друга, потребуется просверлить в поперечине рамы два дополнительных отверстия диаметром 9 мм для крепежных болтов. Ограничиться сверлением только одного отверстия нельзя: ось подшипника опоры должна остаться на том же месте, где была раньше. Отверстия для новой опоры должны оказаться на одной прямой с прежними. Расстояние между центрами новых отверстий должно составлять 170 мм. Так что выполнить их можно «по месту», приложив кронштейн крепления новой опоры к поперечине рамы, или воспользовавшись измерительным инструментом (линейкой, штангенциркулем).

Как видим, работу по установке опоры нового образца нельзя назвать сложной, а выгода от применения более долговечного узла окажется значительно существенней, чем 100 руб.

Шарнир карданного вала

Вал оснащен шарниром, который состоит из вилок, а также крестовины. Она в своей конструкции имеет четыре игольчатых подшипника. Каждый из подшипников имеет в обойме 20 роликов. Диаметр их составляет 2 мм. Эти иглы производятся на высокоточном оборудовании. Они специально подбираются для этих подшипников в сборе вместе с крестовиной. Не следует пытаться заменить иглы, которые сняты с различных подшипников. Также недопустима только замена крестовины карданного вала. «Газель» также нельзя ремонтировать, лишь заменив одни подшипники. Что допускается, так это замена всего комплекта в целом. Менять его необходимо, даже если поврежден всего один-единственный подшипник.

Для смазки крестовина оснащена пресс-масленкой. Из этой масленки смазка, которая нагнетается при помощи шприца, по внутренним смазочным каналам попадает на ролики подшипников. Чтобы масло удерживалось внутри, крестовина оснащена специальной манжетой из резины. В момент нагнетания смазки пружина в манжете растягивается, а лишнее масло вытекает из обоймы.

Игольчатый подшипник запрессован в отверстия вилок и надежно зафиксирован стопорными кольцами.

Смазываются эти детали по традиции трансмиссионными маслами, что не всегда удобно и эффективно. Так, крестовину и вилки приходится наполнять маслом очень часто. Рекомендуется для смазки использовать состав №158. Эта смазка настолько густая, что позволит забыть о подшипниках в крестовине надолго.

Процесс замены

Замена подшипника передней ступицы на Форд Фокус 2 проводится по аналогии с другими автомобилями производства Ford. Единственным нюансом остаётся — это заржавевшие болты крепления и детали, покрытые коррозией. Но, с данной неприятностью поможет справиться ВД-40.

Собираем инструментарий. Итак, понадобить:

• Набор ключей и головок.
• Съемник для ступичного подшипника.
• Съемник для наконечников рулевых тяг.
• Динамометрический ключ.
• Лом и домкрат.
• ВД-40.
• Новая деталь.
• Пресс, если не получится удалить подшипник стандартными методами.

Все подготовлено и собрано, можно приступить непосредственно к выполнению замены детали. Замена ступичного подшипника может занять значительное количество времени, а поэтому его необходимо рассчитать. Итак, приступаем к процессу:

1. Ослабляем гайки крепления переднего колеса.
2. Послабливаем ступичную гайку.
3. Ставим транспортное средство на домкрат, а под переднюю балку устанавливаем опору, чтобы автомобиль случайно не упал на ногу.
4. Откручиваем колесо, и удаляем ступичную гайку.
5. Демонтируем стойку стабилизатора. Это делается для более удобного процесса замены.
6. Добираемся до ступицы, для этого необходимо снять тормозные элементы. Демонтируем суппорт и тормозной диск. Чтобы не пришлось проводить прокачку тормозов, суппорт отводим в сторону.
7. При наличии АБС в автомобиле, сначала стоит демонтировать удерживающую скобу. Затем удаляем датчик АБС.
8. Снимаем рулевую тягу от поворотного кулака.
9. Теперь необходимо выпрессовать шаровую опору.
10. Снимаем ступицу.
11. Выпрессовываем подшипник ступицы.
12. Проводим запрессовку нового элемента. Многие мастера по ремонту автомобилей рекомендуют проводить процесс прессовки на прессе.

Совершаем сборку узла в обратном порядке.

Характеристика и выбор детали: оригинал или аналог

Кроме оригинала, можно подобрать аналоги. Многие автомобилисты не доверяют аналогам. Таким образом, перед автомобилистом стоит непростой выбор — купить аналог или оригинал. Оба варианта зачастую ничем не отличаются, разве что ценой.

Что касается качества, то вопрос остается спорным, поскольку на современном рынке запасных частей все чаще встречаются подделки, которые достаточно сложно отличить от детали оригинального производства, пусть даже если это аналог.

Чтобы не попасть на деньги и время, стоит понимать характеристики детали. Оригинальный подшипник передней ступицы имеет размер 37*39*72 мм. Если автомобиль оснащен системой АБС, то на торце детали будет черная магнитная пленка.

Оригинал

1471854 — оригинальный каталожный номер подшипника передней ступицы, который устанавливается на Форд Фокус 2. Стоимость изделия составляет в районе 5000 рублей.

Снятие и установка кардана

Нередко карданный вал снимается для его замены, также кардан приходится демонтировать при ремонте КПП или двигателя. Если вал остается старый, прежде чем отсоединять его от моста, на заднем редукторе и фланце вала следует поставить метки. Делается это для того, чтобы избежать возможной вибрации – при установке КВ в другое положение балансировка может нарушиться.

Снимается вал на Газели достаточно просто, для того чтобы демонтировать деталь, необходимо выполнить следующие действия:

· открутить четыре гайки ключом на 17 мм, при этом удерживая болты ключом на 14, вынуть болты и опустить задний вал вниз;

· раскрутить болты с гайками, крепящие подвесной подшипник к траверсе, демонтировать крепеж;

· выдернуть вал из шлицов коробки передач, затем на хвостовик КПП следует установить заглушку, чтобы не потекло масло.

Установка кардана производится в порядке, обратном снятию, при монтаже необходимо проследить за тем, чтобы между гайками и болтами крепления вала к заднему мосту были проложены проверенные шайбы, если проверок не будет, гайки от вибрации могут быстро раскрутиться.

Соответствие размера карданного вала данному автомобилю или механизму

Существует ряд признаков несоответствия: 9.1. Кривая труба-следствие утыкания заднего моста в коробку через к.в., нет свободного хода на шлицах, торец шлицевой при утыкании получает наклеп или повреждение рильсанового покрытия,. При несоответствии крутящего момента диаметру и длине трубы, используемой в конструкции к.в. также часто происходит деформация. 9.2. Повышенный износ на кончике подвижной шлицево- к.в. слишком короткий, малое пятно контакта. 9.3. Малый ресурс подвесного подшипника – это следствие его неправильного позиционирования на траверсе автомобиля или большой дисбаланс к.в.

Диагностика карданного вала Nissan X-trail, Nissan Qashqai (+2), Renault Koleos

Неполная диагностика карданного вала проводится в случае когда кардан установлен на автомобиль. Для выявления только серьезных отклонений от регламентной работы его узлов. (Наглядный осмотр вала на дефекты, «прокачивание» крестовин на люфты, осмотр пыльника и резиновой опоры подвесного подшипника на наличие трещин или же отслоений резины.

Полная диагностика состоит из:

1. Снятия карданного вала с авто (Ключ-трещотка, головка на 16 свечная и головка с ключом на 14, пара удлинителей длинный и короткий)
2. Проверка на люфты узлов вала (Крестовины, подвесной подшипник, шрусовое соединение вала.
3. Осмотр резинового пыльника ШРУСа и резины подвесного подшипника
4. Проверка на закусывание крестовин и их подклинивание
5. Проверка подвесного подшипника на подкусывание или посторонние шумы
6. Внешний осмотр заломов, вмятин и изгибов труб карданного вала. (при необходимости произвести пробный запуск без контрольных грузов на специальном стенде или балансировочном станке.

Для чего нужна балансировка нужно почитать в отдельной статье.

Балансировка карданного вала

Дисбаланс кардана плохо сказывается на трансмиссии и ходовой. При проявлении одного из двух признаков, балансировка карданного вала обязательна. Сделать можно как самому так и на СТО Подробнее

Помимо данной информации уточню, что кардан с крестовинами под кернение после «реставрации», а именно замены крестовин необходимо балансировать, для уравновешивания биения осевого люфта и сохранения срока службы деталей и узлов КВ, а так же автомобиля.

Дисбаланс появляется из-за смещения крестовины по осям относительно фланца и вилки, для устранения данного дисбаланса применяются балансировочные груза.

Балансировочные груза

Это металлические пластины чаще всего, которые крепятся на карданный вал методом точечной сварки ( в основном заводская технология), либо полуавтомотической сваркой в ручном режиме грузик приваривается к трубе карданного вала как можно ближе к крестовинному узлу. Так же существует вариант крепления балансировочных клеевых грузов, но данный метод не совсем надежен.

Подвесной подшипник и карданный вал

Итак, как мы сказали, карданный вал проходит через подвесной подшипник. Последний при этом обеспечивает свободное кручение кардана внутри себя. Разумеется, на карданный вал передаются вибрации от работы двигателя и коробки передач, соответственно, сама крутящаяся сердцевина элемента надежно защищена резиновой втулкой от корпуса. Именно она и гасит все вибрации, обеспечивая комфортную работу данной совокупности узлов и защищая кузов от этих вибраций.

Если вас более плотно интересует подвесной подшипник, то схема его может быть найдена без труда в сети Интернет. Достаточно лишь знать конкретную марку и модель вашего автомобиля

Это, кстати, очень важно. Для того чтобы знать, возможен ли ремонт этой части автомобиля, вам нужно уточнить, оснащается ТС съемным или же несъемным подшипником

Если снять узел нельзя, то и ремонту он не подлежит. Остается исключительно замена в совокупности с карданом.

Теперь отдельно о карданном вале. Этот узел передает усилие крутящего момента на заднюю ось, в которой располагается редуктор. Оговоримся сразу, что такое строение характерно только для заднеприводных и полноприводных автомобилей. В переднеприводном автомобиле карданного вала попросту нет. Соответственно, этот узел должен крепиться к днищу, ведь он находится в рабочем виде в состоянии вращения, следовательно, создавать под него техническую нишу нецелесообразно. И именно подвесной подшипник и является деталью, которая удерживает карданный вал на весу, позволяя ему при этом крутиться вокруг своей горизонтальной оси.

Важно! Работы с карданным валом доступны только специалистам, поэтому ни в коем случае не пытайтесь проводить ремонт самостоятельно. Последствия неквалифицированного вмешательства в данный узел могут быть очень серьезными
