Ремонт глушителя своими руками

Как избавиться от проблемы

Прокладка глушителя обычно не подлежит какому-либо ремонту. Если прокладка (кольцо) глушителя повредилась, то её придётся заменить на новую. Заменить прокладку довольно нетрудно.

1. Прежде всего, нужно избавиться от старой прокладки. Нужно открутить два болтика, которые стягивают фланцы. Обычно болты имеют ржавчину, из-за чего их довольно трудно откручивать. Для этой цели можно использовать специальный инструмент («ключи жидкие» либо болгарка, если ситуация критическая).
2. После того как болты будут сняты, придётся аккуратным образом отвести в левую сторону резонаторную трубу.
3. На патрубке резонатора как раз и располагается прежняя прокладка глушителя. Придётся воспользоваться отвёрткой, чтобы поддеть изделия и удалить его.
4. Далее необходимо применить щётку металлическую и шкурку, чтобы убрать нагар с фланцев.
5. После этого происходит замена прокладки глушителя. Кольцо устанавливается на резонаторный фланец. Осуществляется соединение патрубков основного глушителя, фланцы же свинчиваются при помощи хомута, который имеет подпружиненные болты, которые идут в одном комплекте с прокладкой.

Производить замену в случае поломки необходимо, потому что в противном случае автомобильный салон будет заполняться гарью. Также в случае возникновения неисправности под самым днищем начнёт образовываться нагар, ликвидировать который будет очень трудно.

Замена штанов

Приемная труба, она же называется штанами (из-за своего внешнего вида), крепится к коллектору при помощи шпилек и гаек. Ее фиксация с нейтрализатором осуществляется подпружиненным соединением

Снимите приемную трубу, обращая повышенное внимание на ее крепление к коллектору. Тут используются шпильки, не болты Они вкручены в коллектор, и на них накручены соединительные гайки

Если шпильку повредить, заменить ее будет крайне сложно

Потому важно постараться сохранить старую в целостности и сохранности. Обработайте гайки известным всем нам средством WD40

Это позволит не прикладывать чрезмерное усилие и сохранить шпильки целыми

Если не получится, шпильки высверливаются. Процесс сложный, длительный, требующий опыта и сноровки. Между коллектором и штанами находится прокладка, которую следует заменить. Также поставьте новое уплотнительное кольцо нейтрализатора. Теперь жестко прижмите приемную трубу, используя гайки. Для этого потребуется ужать прокладку. Закрутите затем болты подпружиненного соединения с нейтрализатором вашего ВАЗ 2110.

Как вы заметили, ничего сложного в данной работе нет. Каждый элемент достаточно легко демонтируется, на его места ставится новый

Просто соблюдайте осторожность, действуйте аккуратно и последовательно. Плюс, разумеется, не забывайте о значимости качества новых деталей. Покупайте лишь хорошие запчасти, которые обеспечат длительную и эффективную службу выхлопной системы на вашем автомобиле ВАЗ 2110

Покупайте лишь хорошие запчасти, которые обеспечат длительную и эффективную службу выхлопной системы на вашем автомобиле ВАЗ 2110.

Предвижу массу негатива за рассказ о данной работе.Но работа была проделана и не вижу повода её таить.Тем более что заказчик остался и довольным и удовлетворённым качеством работы и ценой.Начну с того что к нам обратился молодой человек с просьбой установить выхлопную систему на 2110.Такой оригинальный подарок ему сделали друзья на его день рождения.Оно может быть ему и не надо, но раз подарили, то нужно установить. Система состоит из коллектора, резонатора, обводной трубы над задней балкой и глушителя с насадкой.Всё за исключением задней части выполнено из нержавеющей стали.

старое и новое

На первый взгляд всё должно быть просто и предсказуемо…снимаем штатную систему и монтируем новую.Но это только на полу и вне машины.На деле оказывается что фланец крепления выпускного коллектора имеет большую толщину чем впускной.А так как оба они фиксируются одной гайкой на шпильке, то прижать их без доработки практически нереально.

Сложности добавляет ограниченный доступ через неразборный паук новых труб. Плохо затянутые коллекторы не только травят воздух, но и не позволяют запустить двигатель.Таким образом нашим мастерам пришлось дорабатывать фланец крепления из нержавейки до необходимого размера.После этой титанической работы с ограниченным бюджетом, вся оставшаяся система была установлена за 600 секунд.Как ни странно звук оказался вполне приятным и басовитым.

Если ваша машина в поездке загудела, как самолет, то, скорее всего, вы попали, либо на капитальный ремонт глушителя, либо понадобится замена глушителя ВАЗ 2110. Остановитесь и посмотрите: если труба отпала от глушителя, то определенно придется глушитель менять. Причиной тому может стать либо прогоревший металл, либо соединение проржавело.

Когда придете в автомагазин или на рынок, будьте внимательны при приобретении глушителя. Их существует , в зависимости от модели машины 2110, 11, 12. Все они немного отличаются по размерам и местам крепления, поэтому смотрите не промахнитесь с покупкой.

Сама замена глушителя на ВАЗ 2110 ничего сложного из себя не представляет, но, как и везде, есть свои нюансы.

Не советую пытаться заниматься заменой глушителя без ямы. Можно, конечно, попробовать снять заднее левое колесо – там можно дотянуться до глушителя, но болты, как правило, приржавевшие и сорвать их в таком положении вам вряд ли удастся.

Прокладка глушителя: как и на что заменить

Прокладка или кольцо уплотнительное глушителя применяется для того, чтобы изолировать газовый стык, образовывающийся между задним глушителем и резонатором (вспомогательный глушитель).

Установка прокладки между выпускным коллектором («штаны») и глушителем необходима также для того, чтобы обеспечить взаимоперемещение труб глушителя.

Повреждение прокладки можно обнаружить следующим образом: под самым днищем, в месте, где соединяются секции, будет присутствовать нагар. Помимо этого, если прокладка между цилиндром и глушителем повреждается, то в автомобильном салоне появляется неприятный запах, создаваемый выхлопными газами. Испорченный узел даёт о себе знать также характерным скрежетанием, которое возникает во время работы двигателя.

Замена воздушного фильтра на ВАЗ 2114

Если у вас двигатель 11183 (1,6i), нужно ослабить затяжку хомута и снять со штуцера шланг вакуумного усилителя тормозов. При помощи торцового ключа на 10 откручиваем 3 гайки крепления кронштейна троса привода дроссельной заслонки.

• Если у вас двигатель 2111 (1,5i), нужно ослабить затяжку хомута и отсоединить от ресивера шланг вакуумного усилителя тормозов. Затем отсоединяем от ресивера шланг регулятора давления топлива. При помощи торцового ключа на 10 откручиваем 2 болта крепления кронштейна троса привода дроссельной заслонки.
• Отсоединяем трос привода от сектора дроссельной заслонки и отводим его вместе с кронштейном в сторону радиатора.
• Затем снимаем дроссельный узел в сборе со шпилек фланца ресивера. Шланги от него отключать не нужно.

Если у вас двигатель 2111 (1,5i):

а) При помощи отвертки откручиваем винт и снимаем пластину крепления трубок топливопровода. При помощи торцового ключа на 13 откручиваем 2 гайки крепления кронштейна. б) Снимаем со шпилек кронштейн крепления трубок. в) При помощи ключа на 13 откручиваем гайку крепления ресивера к кронштейну.

при помощи торцового ключа на 13 откручиваем 5 гаек крепления ресивера к впускному трубопроводу.
Снимаем ресивер с двигателя.
В зависимости от того, какой у вас двигатель меняем уплотнительные кольца или прокладку.
Устанавливаем ресивер на место в обратном порядке.

Снимаем ресивер для доступа к топливной рампе, при замене уплотнительной прокладки ресивера, а также при демонтаже впускной трубы и выпускного коллектора.

Отсоединяем трос привода от сектора корпуса дроссельной заслонки (см. Замена троса привода дроссельной заслонки).

. и отводим кронштейн с тросом в сторону.

Отвернув две гайки крепления корпуса дроссельной заслонки к ресиверу (см. Снятие корпуса дроссельной заслонки), отводим корпус в сторону, не отсоединяя от его штуцеров шланги подвода и отвода охлаждающей жидкости, вентиляции картера, продувки адсорбера, а от датчика положения дроссельной заслонки и регулятора холостого хода – колодки проводов.

Ослабляем хомут крепления шланга вакуумного усилителя тормозов к патрубку ресивера и снимаем шланг с патрубка (см. Замена прокладки крышки головки блока цилиндров).

Отсоединяем от патрубка ресивера шланг регулятора давления топлива и снимаем держатель топливных трубок (см. Замена регулятора давления топлива).

Головкой «на 13» отворачиваем две гайки верхнего крепления…

…и три гайки нижнего крепления ресивера к впускной трубе.

Снимаем кронштейн держателя топливных трубок.

Снимаем ресивер со шпилек впускной трубы.

Снимаем уплотнительную прокладку.

На длинные шпильки впускной трубы установлена дистанционная прокладка.

Устанавливаем ресивер в обратной последовательности.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.

Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.

Выхлопная система

Выхлопная система:

Расположение выхлопной системы на автомобиле12

Внешняя сторона (фланец) передней трубы, в месте соединения с коллектором оборудована шаровым соединением, для обеспечения некоторой подвижности системы.

123

Вся остальня система труб системы выполнена на заводе единым целым, но заменять её части можно по отдельности. Для этого труба в нужном месте распиливается по специально установленным меткам (небольшие вмятины)

Заменённые элементы выхлопной системы соединяются между собой специальными обжимными хомутами (муфтами) которые есть в продаже.

По всей длине системы, в трёх местах её крепления установлены резиновые поддерживающие элементы (подушки). Система установлена под днищем автомобиля горизонтально. В четырёх местах, в том числе около бензобака установлены тепловые экраны

Глушители и каталитический нейтрализатор не разбираются и заменяются в сборе (их можно найти в продаже).

Каталтический нейтрализатор (№ 3 на первом рисунке) внешне похож на глушитель и устанавливается под днищем автомобиля на выхлопной системе. Когда двигатель холодный, температура катализатора совпадает с температурой окружающей среды. Катализатор активируется при достижении определённой температуры. Такая температура достигается через 1 – 2 минуты после запуска двигателя. Катализатор нагревается выхлопными газами и может нейтрализовать 50%, а в некоторых случаях от 60% до 80% вредных веществ, входящих в состав выхлопных газов.

Компоненты катализатора Катализатор установлен в выхлопную систему с целью уменьшения выделения вредных веществ в атмосферу. Катализатор состоит из следующих компонентов: • Корпуса из нержавеющей стали, • Алюминиевого волоконного термоизолятора, • Одного, или двух пористых керамических блоков. Катализатор является элементом, помогающим протеканию некоторых химических реакций, возникающих на внутренней поверхности пор, нейтрализующих вредные составляющие выхлопных газов. Протекание таких реакций называется катализом.

Принцип работы каталитического нейтрализатора

На вход катализатора поступают выхлопные газы, содержащие вредные вещества, остающиеся после неполного сгорания топлива, такие как:: непредельные углеводороды, угарный газ, окись азота. В результате нагревания элементов катализатора, внутри каналов пористой структуры, покрытых драгоценными металлами и являющимися катализаторами для каждого из перечисленных вредных веществ, происходит два типа химических реакций: окисление и восстановление. Процесс окисления «дожигает» непредельные углеводороды, в результате чего образуются углекислый газ и вода:

CxHy + (x + y/4)О2 -> xCО2 + (y/2) + H2O 2CО + О2 -> 2CО2

Процесс восстановления, восстанавливает окислы азота. При этом выделяется чистый азот и водяной пар:

NO + CO -> (1/2) N2 + CО2 NO + H2 -> (1/2) N2 + H2О (2x + y/2)NО + CxHy -> (x+y/4) N2 + xCО2 + (у/2) Н2О

Неисправности выхлопной системы

Белый дым

• пар от скопившегося водного конденсата

• Маслосъемное поршневое кольцо изношено. Кольцо может быть повреждено или сломано, что приведет к попаданию масла из картера на поршень, а затем в камеру сгорания. Замените поршневые кольца

• Цилиндры изношены, потрескались или покрыты задирами. Это может быть вызвано перегревом или недостаточной смазкой. Проверьте блок цилиндров, систему смазки и систему охлаждения

• Маслосъемный колпачок клапана поврежден или изношен. Замените маслосъемные колпачки новыми.

• Направляющие клапанов изношены. Выполните полную проверку и техническое обслуживание клапанов .

• Уровень моторного масла слишком высокий, это приводит к тому, что масло проходит через поршневые кольца. Слейте моторное масло, чтобы уровень соответствовал норме.

• Прокладка головки блока цилиндров повреждена. При этом масло попадает в камеру сгорания. Замените прокладку головки блока цилиндров и проверьте ее на наличие следов деформации.

• Слишком высокое давление в картере, что приводит к прохождению масла через поршневые кольца. Чаще всего причиной является засоренный сапун.

Черный дым

• Воздушный фильтр засорен. Очистите или замените фильтрующий элемент.

• Трос или вал тяги воздушной заслонки заклинило, что привело к попаданию топлива в контур воздушной заслонки .

Коричневый дым

• Воздушный фильтр не герметично закрыт или не установлен должным образом.

Замена прокладки между выпускным коллектором и приемной трубой глушителя Рено Логан мастер класс

Новая прокладка, наиболее удачная-изготавливается фирмой Bosal. Гайки закручивать до упора, но не пережимая, иначе можно сорвать резьбу и выдавить новую прокладку. Единственный важный нюанс — это выбор нового качественного глушителя. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс.

Критерии подбора глушителя для автомобиля Рено упираются только в финансовые возможности владельца: Подготовка инструментов для работы Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента.

В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием.

Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок. Любые работы с элементами выхлопной системы проводятся только после полного остывания труб и мотора. Рекомендуется для безопасного снятия глушителя придерживаться следующих правил: Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.

Замена Средней Части Глушителя Рено Логан

После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал. Устанавливаются теплозащитные экраны над двумя глушителями и нейтрализатором, а между головкой блока цилиндров и выпускным коллектором размещена уплотнительная металлическая прокладка. Каталитический нейтрализатор и средняя часть глушителя — цельные, неразборные узлы машины. Если они придут в негодность, их надо заменять новыми деталями.

Точный диагноз можно поставить после детального осмотра узла машины. Если он весь покрыт коррозией, то ремонтом отдельных его деталей не обойтись, надо проводить полную замену.

Выбор новой детали предельно прост. Рекомендуется покупать исключительно оригинальные детали — это гарантия долговечности узла и всей машины.

Можно купить его отдельные детали и собрать его самостоятельно. Преимущество марки автомобиля в том, что сделать это можно самостоятельно, не прибегая к услугам специалистов. Перед заменой Прежде чем заглядывать под машину и снимать систему выхлопа, следует проверить ее герметичность и попытаться определить характер поломки.

Метки: комплектации, логан, рено, цены

« Предыдущая запись

Прокладка Между Катализатором И Приемной Трубой

Но в высококлассных автомастерских придумали, как обмануть ЭБУ двигателя – мы перепрошивем ЭБУ двигателя, исключая из цепи второй лямда-зонд. Электроника «считает», что второго детектора в газовыхлопной системе не существует, поэтому ни каких показаний от него не ждёт, и мотор функционирует в обычном порядке. С «обманкой» (поставленной после удаления катализатора) потребление топливной смеси остаётся таким же, как и раньше было с каталитическим нейтрализатором.

При исключении из газовыхлопной системы катализатора на бензиновом моторе продукты сжигания топливной смеси будут воздействовать не потухшим пламенем и приводить к выходу из строя деталей газовыпускной системы (резонатор, глушитель). Для увеличения срока службы газовыпускной системы необходимо обязательно смонтировать в неё пламегаситель. Если такая возможность есть, то можно заменить катализатор на пламегаситель в том же месте. Если катализатор просто выкинуть из системы, то ЭБУ двигателем покажет ошибку «недостаточная эффективность катализатора p0420». Чтобы подобного не произошло либо производится установка обманки, либо полноценная перепрошивка ЭБУ двигателем на работу в рамках «Евро2». Чем современнее и сложнее автомобиль — тем сложнее методики проверки и контроля эффективности работы катализатора, по этому применение обманок по значимости результата сходит на нет. Так, например, по мере снижения производительности катализатора ЭБУ двигателем может менять состав смеси для уменьшения износа катализатора.

При удалении сажевого фильтра на дизельном моторе обязательно нужно отключить программно в ЭБУ двигателем использование сажевого фильтра — внести изменения в прошивку. Это позволяет дополнительно значительно улучшить динамические показатели мотора. Наличие в СТО специалистов необходимой квалификации, современного оборудования, а так же прошивок от мировых производителей различных брендов автомобилей с необходимыми доработками позволяют нам полноценно удалить сажевый фильтр почти на любом дизеле.

Приемная труба глушителя – важный элемент в выхлопной системе автомобиля. Она выполняет сложную и ответственную функцию, отводя выхлопные газы, накапливающиеся в выпускном коллекторе автомобильного двигателя. Пройдя через нее, выхлопные газы оказываются в катализаторе глушителя. Если выхлопная система автомобиля не оснащена катализатором, то выхлопные газы оказываются сразу в переднем (дополнительном) глушителе.

Приемная труба — важная часть выхлопной системы авто, к прочности которой предъявляются повышенные требования

Система выпуска отработавших газов рено логан

Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое.

Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы. К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска. Система выпуска подвешена к кузову на трех резиновых подушках.

Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность.

1. Расположение системы выпуска отработавших газов на автомобиле Рено Логан (защита силового агрегата для наглядности снята):
2. 1 — резиновая подушка подвески системы выпуска; 2 — теплозащитный экран
3. Выпускной коллектор закрыт теплозащитным экраном…
4. … и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)
5. Соединение приемной трубы с выпускным коллектором: 1 — пружина; 2 — прижимная пластина;
6. 3 — гайка
7. Выпускной коллектор с датчиком концентрации кислорода: 1 — уплотнительное кольцо соединения коллектора с приемной трубой; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров;
8. 5 — экран выпускного коллектора

В нижней части выпускного коллектора установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов.

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах.

Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчика концентрации кислорода.

При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.

Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми.

В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб.

Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы.

Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.

Экспресс-ремонт в пути

Герметик для ремонта глушителя в тюбике оптимален для стационарных условий ремонта, где есть возможность качественно очистить место наложения заплатки, изготовить ее саму с помощью ножниц по металлу или болгарки, аккуратно закрепить саморезами и т. п. В полевых условиях подобное затруднительно, да и в гараже не у каждого есть необходимый набор расходников и инструментов. В этом случае на помощь придет специальная ремонтная лента – высокотемпературный бандаж для глушителей DoneDeal DD6789. Эта необычная «изолента» позволяет быстро и качественно отремонтировать прогоревшие глушители и любые трубы, работающие при температуре до 650 градусов и давлении до 20 кг/см 2 .

Несмотря на то что, согласно инструкции, место ремонта с помощью высокотемпературной ленты DoneDeal DD6789 нужно предварительно тщательно очистить, а в идеале – даже обезжирить, в полевых условиях комплект DD6789 можно использовать прямо как есть – без дополнительных инструментов, материалов и смотровой ямы. Внезапно возникший в дороге свищ можно заделать, даже просто заехав колесом на высокий бордюр, чтобы обеспечить доступ к днищу автомобиля!

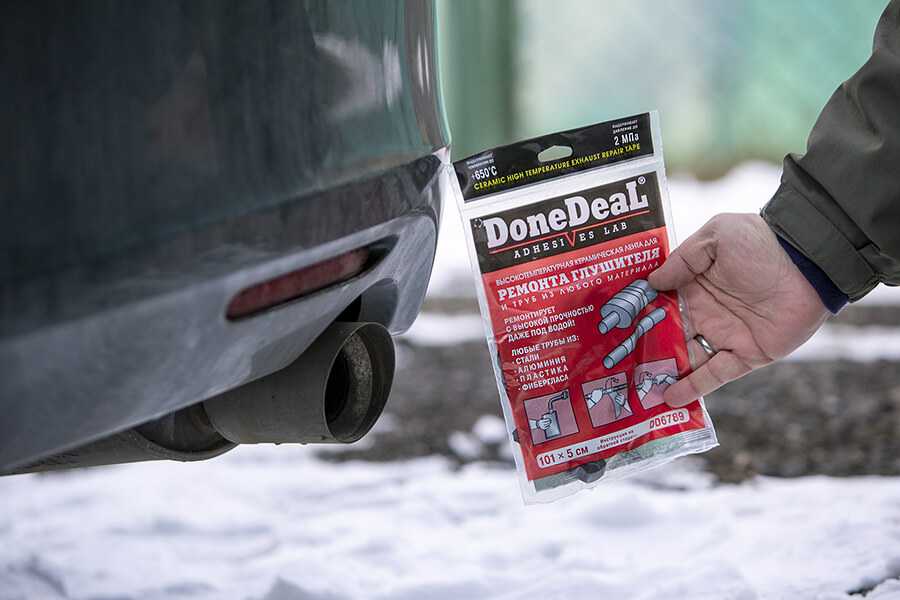

В набор DD6789 входит рулон ленты и одноразовые защитные перчатки, но сперва ленту нужно подготовить – залить пакет с ней водой и слегка размять содержимое для лучшей пропитки. Приобретшую эластичность и липкость полоску просто наматывают виток к витку на поврежденный участок трубы выхлопного тракта или банки. При температуре около 25 градусов отвердевание наступает через 30–40 минут, и в дальнейшем место ремонта выдерживает разогрев до 1400 градусов.

Если трещина прогорания небольшая

Бывают ситуации, когда повреждение проявляет себя на сварочных швах или завальцовке. Распознать неисправность можно по появлению странных «шипящих» звуков, доносящихся из области глушителя.

В такой ситуации лучше использовать специальный цемент для ремонта повреждений. Такое изделие не выгорает и придает месту поломки определенную прочность.

Чем выше рабочая температура глушителя, тем надежнее держится цемент.

Применение этого изделия актуально только при небольшом повреждении, когда глушитель или его деталь сохраняют прочность.

Не стоит применять цемент для ремонта большой трещины, ведь в этом случае любая выбоина на дороге приводит к расхождению проблемного участка.

В таких случаях стоит использовать небольшую термоленту, способную перекрыть большую площадь.

Кроме того, применение цемента актуально на ровных участках, где отсутствуют перегибы, или в точке ремонта имеет место незначительнее подпружинивание или компенсация вибрации.

Если трещина возникла в месте стыка трубы и бачка, цемент будет бесполезен, как и другие материалы. Это свидетельствует об износе внутренней части бачка, поэтому элемент выхлопной придется заменить.

Применение цемента имеет большой недостаток — отсутствие универсальности. Это значит, что под каждое конкретное повреждение необходимо выбрать свою методику.

Бывают и такие повреждения, для ремонта которых требуется привлечение специалиста.

Выхлопная система «Лады-Калины»

Владельцам автомобиля «Лада-Калина» рано или поздно приходится сталкиваться с ремонтом или заменой глушителя. Этот узел является одним из проблемных, что связано с заводскими недоработками. Несмотря на то что конструкция выполнена в виде цельного и герметичного корпуса без сварных швов, после пробега в 40 тыс. км система изнашивается: нарушается целостность корпуса, звук становится громче. Глушитель можно отремонтировать путём установки заплатки на прогоревшее место при помощи сварки. Однако такая мера лишь временно избавит от проблемы. Поэтому рекомендуется заменить элемент на новый. Конструкция системы выхлопа выполнена таким образом, что даже неопытный автомобилист своими руками сможет провести диагностику и замену.

Деталь, в зависимости от модификации автомобиля, отличается. Так, для кузовов седан и универсал применяется модель с изогнутой трубой, а для хэтчбека — с прямыми входной и выходной трубами. Каталожные номера деталей следующие:

• 1118–1200010 глушитель основной для «Лады-Калины» седан и универсал;
• 1119–1200010 глушитель основной для «Лады-Калины» хэтчбек.

Из чего состоит глушитель «Лады-Калины»

Основное назначение выхлопной системы — поглощение шума отработавших газов двигателя. На «Ладе-Калине» узел состоит из резонатора и глушителя. Соединяются детали между собой хомутом и уплотнительным кольцом. Глушитель — это цельная конструкция, а резонатор состоит из нескольких замкнутых камер. Соединение камер выполнено трубками небольшого размера с отверстиями. Такое конструктивное исполнение обеспечивает сглаживание резонатором звуковых колебаний. У последних версий автомобиля места стыков дополнительно прокладываются шумопоглощающим материалом.

Система выпуска отработавших газов: 1-прокладка; 2-каталитический нейтрализатор; 3-уплотнительная прокладка; 4-металлокомпенсатор; 5-дополнительный глушитель; 7-кронштейн каталитического коллектора; 8-приёмная труба; 8, 10-подушки подвески глушителей; 9-металлическое уплотнительное кольцо; 11-основной глушитель; 12-скобы хомута

Замена гофры глушителя своими руками

Далеко не на всех машинах предусмотрена замена гофры. Обычно производители стремятся заставить владельца машины покупать участок трубы в сборе, иногда вместе с резонатором. Но ремонтные гофры продаются, а в их замене нет ничего сложного, хотя потребуются устойчивые навыки в слесарной работе.

Ситуация усложнена тем, что весь крепёж выхлопной системы обычно сильно коррозирует, разобрать там без поломок мало что получится. Приступая к работе надо представлять себе, что может потребоваться при худшем варианте развития событий.

Сами гофры нормируются по диаметру отверстий труб и длине всей конструкции. Нужный артикул можно подобрать в каталогах торгующих организаций, зная номер оригинальной детали. Или самостоятельно измерить диаметры и длину, для чего достаточно смотровой ямы, линейки и штангенциркуля.

Сварка

Практически всегда эластичные вставки меняются с использованием сварки. Можно варить электродом, но это искусство сейчас мало востребовано, везде пользуются проволочным полуавтоматом в среде углекислоты. Им легко варят даже начинающие.

Участок выхлопной системы, содержащий гофру, снимается с машины и раскладывается для удаления старой муфты. Линии отреза размечаются по размерам новой детали. Рез производится болгаркой, тонким диском, строго перпендикулярно к оси труб.

Новая деталь прихватывается к зачищенным торцам труб с соблюдением геометрии детали, после чего герметично обваривается. Монтаж производится в обратном порядке, при этом лучше заменить на новый весь доступный крепёж, уже повреждённый коррозией.

Без сварки

Если конструкцией автомобиля предусмотрена замена гофры традиционным для переборки выхлопной системы способом – круглыми хомутами, то владельцу повезло, сварка ему не потребуется. Хотя открутить приржавевшие гайки иногда просто нереально, поэтому болгарка скорее всего нужна.

Соединение отмачивается проникающими составами и разбирается. Перед сборкой стыки промазываются специальным высокотемпературным герметиком для выхлопной системы. Именно специальным, поскольку верить обещаниям на этикетках обычных силиконовых герметиков нельзя, никакие «1500 градусов» они не выдержат.

Вполне возможна переделка неразборного соединения гофры с трубами в разборное под хомуты. За образец берутся прочие стыки в системе выхлопа. Потребуются отрезки труб, крепёж и фантазия. Но всё же гораздо проще использовать сварку.

С помощью бинта

В качестве временной меры можно перебинтовать разорванное соединение. Используется принцип армирования пластика.

В качестве наполнителя можно применить любой состав типа «холодная сварка», все они изготавливаются на базе эпоксидных смол. Выбирается самый пластичный и дешёвый, поскольку потребуется его много.

Повреждённый участок обматывается бинтом, можно использовать обычный медицинский, при этом пропитывается эпоксидным компаундом.

После полимеризации образуется нечто вроде стеклопластикового рукава, который не обладает эластичностью, но временно будет мешать выхлопу попадать в салон. Можно будет доехать до места, где есть подъёмник и сварочный аппарат, после чего заменить гофру на новую.
