Самостоятельная проверка свечей зажигания

Проверка свечей, способ №3

Для проведения такой проверки понадобится обыкновенная пьезоэлектрическая зажигалка. Из нее нужно извлечь блок и подключить к контакту на выходе маленький провод, а затем изолировать его с помощью изоленты.

Зажигалку подносим к свече, а провод нужно подключить к ее контакту сверху, после чего нажать на зажигалке кнопочку пуска, следя за тем, как на это реагирует свеча. Присутствие искры означает, что устройство в порядке, если она отсутствует – свечу зажигания лучше выкинуть.

Резюмируя способы, указанные выше, необходимо сказать, что тестирование свечей на работоспособность собственными силами – это не особо трудная задача, с которой может справиться даже автомобилист-новичок.

Самое важное здесь – быть внимательным и время от времени осматривать двигатель и его составляющие. Систематическое обслуживание сможет не только обеспечить стабильную и качественную работу автомобильного двигателя, но и предотвратит от всевозможных проблем в дороге

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикой Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).

011_moto_1211_080

Собственно виновник неисправности (в нашем случае) — индуктивный датчик. В нем внутренний обрыв. Попытки аккуратно разобрать его оказались не слишком успешны: катушка собрана на стальном кронштейне, сборка залита прочной пластмассой. Отказ произошел внезапно: работавший двигатель заглох и больше не завелся. Единственное решение в данном случае — эвакуатор. Собственно виновник неисправности (в нашем случае) — индуктивный датчик. В нем внутренний обрыв. Попытки аккуратно разобрать его оказались не слишком успешны: катушка собрана на стальном кронштейне, сборка залита прочной пластмассой. Отказ произошел внезапно: работавший двигатель заглох и больше не завелся. Единственное решение в данном случае — эвакуатор.

Электрооборудование мотоцикла: куда уходит искра?

Проверка питания

Освобождаем доступ к катушке и не снимая с нее клемм — подключаем к проводам питания: зеленому и черно-желтому контрольную лампочку и крутим двигатель стартером. В режиме прокручивания двигателя стартером — контрольная лампочка должна гореть в пол накала.

Если лампочка не горит — нужно проверить генерирует ли коммутатор на своей клемме напряжение питания (импульс) и доходит ли оно до катушки зажигания?
Если лампочка горит, а искры на свече нет значит неисправна сама катушка либо отсутствует масса на ней либо неисправна высоковольтная цепь подводящая напряжение к свече зажигания.

Лампочка на катушке горит — коммутатор 100% рабочий.

В случае, если лампочка у вас не горит — проверяем коммутатор и если он рабочий, а напряжения на клеммах катушке нет — ищите причину в проводах подводящих питание к катушке.

Напряжение на коммутаторе проверяется точно также как и на катушке: касаемся зеленого и черно-желтого провода, крутим двигатель стартером и смотрим на лампочку.

Лампочка на коммутаторе горит значит он 100% рабочий.

Еще одной частой причиной отказа катушки при условии наличия питания на ее клеммах является плохая масса или полное ее отсутствие. Масса на катушке проверяется просто: переводим тестер в режим звуковой «прозвонки», одним щупом касаемся любой металлической части двигателя, вторым — зеленой клеммы массы.

Если масса на катушке есть — тестер запищит
Если на дисплее тестера появится много цифр — масса плохая
Если тестер молчит, а дисплей показывает сплошные нули — массы нет
В случае, если питание и масса на катушке есть, а искры нет — проверяем высоковольтную цепь и в зависимости от результат делаем выводы о работоспособности катушки

На этой катушке масса хорошая.

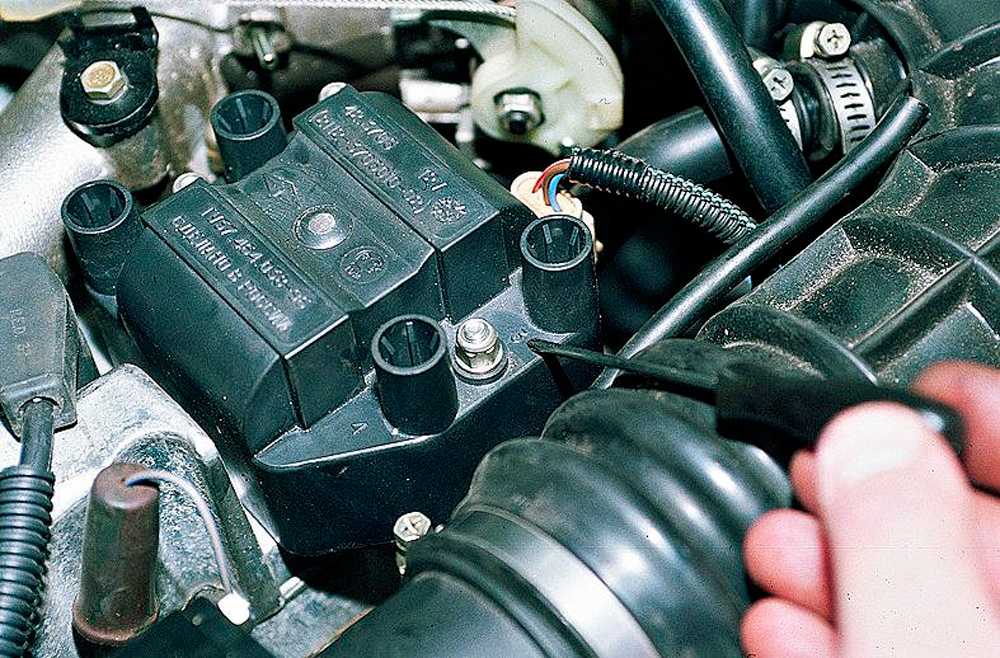

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100. 150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30. 50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5. 3,5 Ом, а вторичной — 6. 15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

сопротивление обмоток;
длительность искры;
энергия искры;
ток искры;
индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Полезные рекомендации

Водители с опытом прекрасно знают, что свечи выходят из строя именно в тот момент, который справедливо можно назвать самым неподходящим.

Чтобы избежать проблем, грамотно провести все диагностические и ремонтно-восстановительные работы, придерживайтесь нескольких простых правил. На этот счёт есть ряд полезных советов:

Свечи всегда с собой. Это золотое правило для любого автомобилиста. Для машин есть определённый набор обязательных предметов, которые всегда должны быть с собой. Это домкрат, запаска, антифриз и пр. К их числу точно следует отнести свечи зажигания. Запасной комплект всегда должен быть под рукой;
Не забываем провода. То же самое относится к проводам для свечей зажигания. Их комплект возите вместе с самими свечками, держите в бардачке, но лучше не оставляйте в открытом виде где-то в багажном отсеке. Повышенная влажность может спровоцировать их износ ещё до того, как вы попробуете установить эти провода на место повреждённых. Это же можно отнести и к самим свечам, лучшим местом для которых считается бардачок;
Только изолированные инструменты. Это специальный инструмент для автомобилистов, который отличается наличием изолированных ручек. Ни в коем случае не используйте те же отвёртки с деревянными, пластиковыми и уж тем более металлическими ручками. Только специальное изолирующее покрытие. Это позволит предотвратить сильные удары электротоком. Ведь работа со свечами предполагает достаточно большую угрозу, поскольку там проходят высоковольтные провода;
Заведомо исправный модуль зажигания. Чтобы максимально сократить время на проведение диагностических мероприятий, а также ускорить поиски виновника в отсутствии искры на свечах зажигания, просто воспользуйтесь исправным модулем. Его можно попросить на время у проезжающих мимо автомобилистов. Либо же просто держите запасной модуль в машине на случай экстренной ситуации. Поставив его на место старого, и убедившись в возобновлении работоспособности системы зажигания, вы быстро решите проблему;
Первым делом сами свечи. Статистика и практика автомобилистов наглядно показывает, что причиной отсутствия искры чаще всего становится именно сама неисправная свеча, начинать диагностику следует с этого элемента. И уже дальше двигаться по остальным составляющим системы зажигания, если свечи оказались в хорошем состоянии;
Соблюдайте очерёдность. Не спешите выкручивать все свечи сразу. Наверняка не работает только одна из них. Потому демонтируйте их поочерёдно, надевайте на свечу колпачок и провод катушки, а затем заземляйте на массу;
Качество и интенсивность. При вращении стартера смотрите не просто на факт наличия или отсутствия искры, а на её качество. Слабая искра может присутствовать, но она не способна справиться с поставленной перед ней задачей. Потому считается неисправной. Её необходимо восстановить или попросту заменить;
Маркировка проводов. Если дело дошло до необходимости снимать провода от свечей с модуля зажигания, рекомендуется для личной перестраховки промаркировать их. Так вы точно всё правильно проверите, а потом сможете подключить всё согласно установленному порядку. Ведь если перепутать местами провода, можно столкнуться с довольно неприятными последствиями. Не стоит рисковать и полагаться полностью на свою память. У вас не займёт много времени маркировка.

Нельзя сказать, что диагностика состояния системы зажигания, когда отсутствует искра на свечах, очень сложная. Практически всё описанные выше процедуры автомобилист может провести своими руками.

Соблюдая определённые правила, действия в заданной последовательности и не забывая о собственной безопасности, вы потратите минимум времени, получите опыт в самостоятельном обслуживании автомобиля, а также сумеете неплохо сэкономить на услугах автосервиса. Это не тот случай, когда нужно обязательно обращаться к специалистам.

Правильная проверка свечей на искру, ньюансы, которые нужно знать

Сразу скажем, что методики проверки отличаются, в зависимости от типа двигателя. Для карбюраторного, он один, а для инжектора будет другим. Поэтому, прежде, чем вы приступите к проверке свечей зажигания, то узнайте какого типа у вас двигатель и выберете нужную методику. Но, независимо от типа двигателя для начала стоит проверить саму свечу на пробой (когда ее центральный электрод внутри свечи замкнул на ее массу). Для этого нужно взять мультиметр. Выставить на нем режим измерения сопротивления (предел лучше выбрать побольше) и прозвонить свечу, приложив один щуп прибора на ее массу, а второй на центральный электрод. Если она в порядке, то мультиметр должен показывать единицу в левом разряде и больше никаких цифр. Если прозвонка показала, что все в порядке, можно сделать проверку на искру. Вот видео, где показано как это правильно сделать:

Свечу, с подключенным к ней высоковольтным проводом можно приложить на массу, например к двигателю. После чего провернуть мотор стартером и посмотреть, проскакивает ли искра между зазором свечи. При проверке будьте осторожны, т.к. на свечу подается высокое напряжение и если она пробита или повреждена, то вас может сильно ударить током. На инжекторных двигателях проверять искру лучше другим методом, т.к. тот способ, который был описан выше может привести к выходу из строя электронного блока зажигания. Это может произойти по двум причинам: во первых из-за того, что при ручном прикладывании свечи на массу, может быть плохой контакт. А вторая причина заключается в том, что в работающем моторе смесь поджигается под высоким давлением и для пробоя искрового промежутка нужна большая мощность, а если проверять свечку на «воздухе», то вся эта мощность будет уже избыточной, а зазор у нее остался прежним. Вот поэтому и происходит выход из строя электронного блока, т.к. он рассчитан выдавать высокое напряжение именно в таких условиях, когда свечи находятся в цилиндрах двигателя, и идет рабочий цикл. Для «мозгов» — это будет выглядеть как короткое замыкание. Самый правильный способ проверки свечей для инжекторов – это использование специального разрядника, в котором искровой промежуток сделан больше (обычно 5-7 мм), чем у обычных свечей зажигания. Главное помнить, что если вы не хотите рисковать электронным блоком, то при проверке на искру, зазор должен быть не меньше 5 мм и не больше 7-8 мм. Во всех остальных случаях, если он будет выходить за эти пределы, то есть риск, что «мозги» полетят. Народные умельцы либо сами делают такие разрядники для проверки, либо используют обычные свечи и отгибают ее боковой электрод вверх на такое расстояние, чтобы зазор увеличился до 5-7 мм. Искра всегда идет по самому короткому пути и это надо помнить при создании такой проверочного стенда. Важно брать только новые или исправные свечи, иначе можно сломать электронный блок. Вот примерная схема такого разрядника: Причины, по которым также может пропасть искра: • Неисправны сами свечи (например, они пробиты) • Неисправные высоковольтные провода или их обрыв • Плохой контакт в высоковольтных проводах • Возможно, вышел из строя датчик коленвала • Неисправен электронный блок зажигания • Неисправен коммутатор или трамблер (проверить контакты и зазоры) • Неисправность проводки, либо контакта массы

• Неисправна катушка зажигания

Начинать осмотр можно с состояния предохранителей, проводов и мест их контакта, а также целостности проводов высокого напряжения и проверки контакта их со свечами зажигания. Также проблема может быть в катушке зажигания, ее проверку нужно провести отдельно.

Последнее редактирование: 9 окт 2015

Что делать, если нет искры на скутере?

Мотор Вашего скутера неожиданно затих, что делать? Не спешите паниковать. Для начала проверьте, есть ли в баке бензин. Если причина не в закончившемся топливе, подвох нужно искать в системе зажигания. Первое, что приходит на ум — испортилась свеча зажигания. На этот случай рекомендуется иметь в запасе рабочую свечу.

Кстати, определить состояние свечи можно и по ее внешнему виду. Нормальная свеча не имеет никаких внешних изменений. На ее поверхности допустима незначительная электродная эрозия и небольшой осадок. Если Вы видите на элементах свечи образование сухого нагара черного цвета, значит, произошло загрязнение нагаром в результате чересчур обогащенной топливной смеси. Свечу следует почистить или заменить, а рабочую смесь отрегулировать. Также потребуется замена воздушного фильтра.

Результатом перегрева могут быть расплавленные электроды, пузырьковые образования на изоляторе. Использование такой свечи грозит серьезными повреждениями двигателя.

Еще одной причиной неисправной работы свечи зажигания могут стать масляные загрязнения. Внешний вид такой свечи хорошо виден на фотографии. Как правило, это происходит в двухтактных двигателях. Такие свечи нуждаются в замене.

Состояние свечи зажигания

Итак, устанавливаем запасную свечу зажигания и заводим мотор. Заработало? Отлично! Но если нет искры на скутере, а свеча исправна, скорее всего, проблема в самой системе зажигания. Поэтому придется искать причину дальше.

Самый простой и доступный для самостоятельного ремонта причиной может быть отсутствие контакта. Для того, чтобы это выяснить, проверяем места присоединения клемм и целостность проводов.

Затем приступаем к изучению электрической схемы: электроток идет из генератора в коммутатор, накапливаясь в конденсаторе. Последний передает сигнал на катушку зажигания, где в несколько тысяч раз повышается напряжение и, направляясь по высоковольтному проводу, поступает на свечу, минуя колпачок. Будьте осторожны — не прикасайтесь пальцем к месту, откуда должна исходить искра — это зона высокого напряжения.

От электромагнитного датчика в двигателе или от коммутатора к замку зажигания протянут провод для глушения двигателя. При заглушке двигателя провод замыкается на массу, и искра гаснет. Чтобы проверить, не в этом ли причина отсутствия искры, следует найти на катушке зажигания два контакта: массу «-» и на коммутатор — «+» ( не перепутать с высоковольтным проводом!). Контакт, идущий на коммутатор, отсоединяется, после чего проверяется сопротивление между массой и контактом катушки, а потом между массой и коммутатором.

Двигатель скутера

При нормальной работе в обоих случаях должно быть большое сопротивление. Если сопротивление недостаточное на катушке — она нуждается в замене, а при низком сопротивлении на проводе, с наибольшей степенью вероятности, причина в коммутаторе.

Если вышеописанные действия не выявили никаких дефектов, скорее всего, суть проблемы в электромагнитном датчике или генераторе. Эти элементы проверяются в зависимости от модели скутера.

Если при проверке все перечисленные элементы работают в нормальном режиме, скорее всего, неисправен коммутатор. Чтобы проверить его работу, Вам придется обращаться в мастерскую, так как в гаражных условиях сделать это невозможно.

Для проведения вышеописанных действий Вам потребуется мультиметр с режимом измерения сопротивления. Судя по описанию, все это очень просто, но что делать, если нету искры в скутере, а Вы в глаза не видали ни коммутатора, ни генератора, ни катушки, и не имеете о них ни малейшего представления?

Как выглядят элементы системы зажигания

Конечно, в разных моделях скутеров, вид элементов в системе зажигания может несколько отличаться. Но в основном, все они имеют общие признаки. Итак, снимаем пластиковую панель и смотрим. Коммутатор представляет собой миниатюрную пластмассовую коробочку с разъемом. К разъему подведено 5-6 проводов с цветной изоляцией.

От свечи зажигания отходит самый толстый высоковольтный провод. Он ведет прямо к катушке зажигания.

Свечи

Есть ещё один вариант, как можно самому проверить наличие искры на инжекторе, протестировав сами свечи. Бывает так, что распределитель системы зажигания находится в полностью рабочем состоянии, но при этом на самой свече зажигания искра всё равно почему-то не появляется.

Но перед тем, как самостоятельно проверить искру, убедитесь, что в инжектор поступает топливная смесь и нет никаких проблем с закупориванием воздушного фильтра.

Диагностика искры на свечах не является сложной и длительной процедурой. Её можно провести даже самостоятельно, без посторонней помощи.

Для начала проверьте текущее состояние проводов, которые идут на свечи от распределителя. Если заметите нарушения изоляции, наверняка проблема в проводке;
Потом специальным инструментом демонтируйте все свечи. Проверьте их состояние, оцените количество скопившегося нагара. Если он есть, рекомендуется зачистить и избавиться от загрязнений;
Проверьте, какое расстояние между электродами. В норме оно составляет от 0,7 до 0,9 миллиметров. Если расстояние другое, можно попробовать просто отогнуть или загнуть электрод на нужное значение. Но это старый метод, от которого советуют отказаться;
Есть и другой вариант. Он заключается в замене свечей на новые, более качественные и долговечные. Здесь себя хорошо показатели иридиевые элементы;
Демонтировав все свечи, объедините их в один ряд, соединив с помощью стальной проволоки;
Один конец проволоки остаётся длинным для дальнейшего заземления на массу;
Закрепив его на массе, требуется покрутить стартер, параллельно наблюдая за свечками;
Если искра не образуется вовсе, либо она тусклая, очень слабая, то наверняка коммутатор вышел из строя.

Бывает и так, что образуются искры разной интенсивности. Здесь могут быть следующие причины:

повреждены провода, идущие к свечам;
повредился или износился бегунок трамблера;
провода плохо соединены со свечками;
повреждения имеются в самих свечах.

Как вы можете наглядно видеть, ничего сложного в проверке свечей нет. Эта работа выполняется за 30-50 минут в гаражных условиях без использования каких-то стендов для диагностики, специальных измерительных приборов или профессиональных инструментов.

Проверка искры

Для выполнения проверки мотоцикла Минск необходимо снять надсвечник и выкрутить свечу зажигания. Далее следует сразу определить (мокрый или сухой) контакт свечи зажигания.

В случае если контакт мокрый, то, скорее всего, в вашем мотоцикле проблемы со свечой. В случае если контакт сухой, то следует искать проблему в карбюраторе.

Ввиду того что свеча уже выкручена, можно продиагностировать и убедиться в ее работоспособности. Перед проверкой наличия искры следует установить правильный зазор между электродами свечи.

По технической рекомендации производителя мотоциклов Минск необходимый зазор должен составлять от 0,4 до 0,7 мм в зависимости от модели. Зазор выставляется с помощью щупа, приобрести который можно в любом магазине авто или мотозапчастей. Если вы занимаетесь мотоциклом Минск самостоятельно, то данный инструмент уже должен находиться в вашем наборе.

Для проверки искры на выкрученной свече зажигания необходимо:

вставить свечу в надсвечник;
закоротить корпус свечи на массу;
привести в действие заводную ножку.

Так же следует отметить, что искра искре рознь. Правильная рабочая искра должна быть всегда одинаковая, четко видимая, а так же проходить всегда в одном и том же месте.

В случае если между контактами свечи не проскакивает искра, то необходимо произвести проверку повторно, но уже с использованием другой свечи. Если после повторной проверки искра появилась, то это говорит о том, что установленная свеча была не исправна и ее следует заменить. Если же искра все равно отсутствует, то необходимо проверить систему зажигания мотоцикла Минск.

Диагностика состояния свечи в процессе визуального осмотра

Первый способ проверки — визуальный осмотр. При помощи специального свечного ключа (или трубчатого, подобранного по размеру) необходимо выкрутить все свечи, предварительно отсоединив наконечники высоковольтных проводов. Если они исправны, на электродах будет заметен легкий налет серого оттенка. Это нормальное явление. Если же на них имеет место черный, белый или красный нагар, то это может говорить о проблеме. Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания.

Наиболее распространённый – это черный нагар, но и диагностировать его причину наиболее затруднительно.

Маслянистый черный нагар на резьбовой части сигнализирует о том, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить из-за изношенных деталей цилиндропоршневой группы (маслосъемные колпачки, кольца).

Маслянистый черный нагар.

Если же на свече сухой черный нагар, то можно говорить о том, что в камеру сгорания попадает топливовоздушная смесь, сильно обогащенная бензином. Это может происходить по разным причинам:

Сухой черный нагар.

Не качественная искра в связи с неверным зазором между контактами или не хватает энергии на выработку искры требуемой мощности;

Низкая компрессия в цилиндрах двигателя.

Проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;

Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Красный нагар возникает в случае если используются различные присадки для топлива. Различные химические добавки, сгорая, оставляют нагар такого цвета. Постепенно накапливаясь нагар образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.

Белый нагар может говорить о бедной топливовоздушной смеси. Причины такой смеси могут быть различны, но чаще всего это происходит из-за подсоса воздуха во впускном коллекторе.

Присутствие любого вида нагара может привести к её некорректной работе, поэтому рекомендуется удалить его острым металлическим предметом, например, плоской отверткой. Но в дальнейшем свечи лучше заменить новыми.

При визуальном осмотре следует уделять внимание зазору между электродами. Для измерения зазора понадобится специальный измерительный щуп

Зазор должен находиться в пределах 1-1,13 мм. Если зазоры увеличены, это приведет к отсутствию искры.

Проверка зазора.

Величина зазоров, как правило, не может измениться самопроизвольно. Такое возможно, если свечи бракованы (проблема будет обнаружена сразу после их покупки и установки) или если имело место стороннее вмешательство. Например, если ранее владелец авто, прежний хозяин или работник СТО чистил электроды способом, описанным выше. В этом случае можно ненамеренно отогнуть электрод, случайно увеличив зазор. Проблему можно устранить, постучав нижней частью свечи по твердой металлической поверхности

При этом важно не переусердствовать

Также необходимо обратить внимание на керамические корпуса. Если на поверхности белой изоляционной оболочки имеются вертикальные черные полосы, это является признаком пробоя

Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого).

Черные риски на изоляторах указывают на пробой.

Состояние ВВ проводов легко проверить. Для этого стоит завести мотор в темное время суток или при выключенном свете в гараже, после чего посмотреть под капот. Если вокруг наконечников проводов наблюдается искрение, это является признаком их пробоя. В качестве временной меры можно использовать обычную изоленту, перемотав ею бронепровода в местах пробоя (в них будут заметны небольшие точки или трещинки). Но нужно выбирать изоленту, способную выдерживать высокие температуры. В противном случае она может оплавиться при нагреве двигателя.
