Замена ремня ГРМ на двигателе F18D4 1.8 141 л.с.

Набор инструмента такой же, как и для двигателя 1.6 109 л.с.

Также демонтируем воздушный фильтр, он не прикручен и сидит на резиновых втулках.

Закройте дроссельную заслонку.

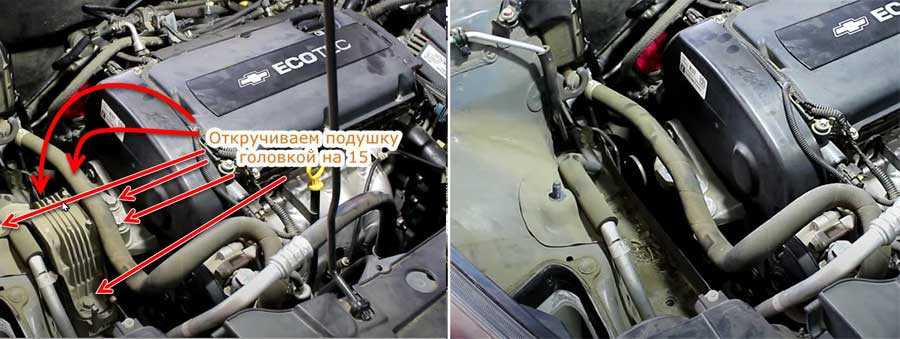

Поддомкрачиваем двигатель и откручиваем головкой на 15 подушку.

Чтобы снять приводные ремни нужно послабить крепление шкива насоса гидроусилителя руля. Верхний болт откручивается полностью, а нижний послабляется.

Для этого поддомкратьте авто и снимите правое переднее колесо и сняв три клипсы отогните локер.

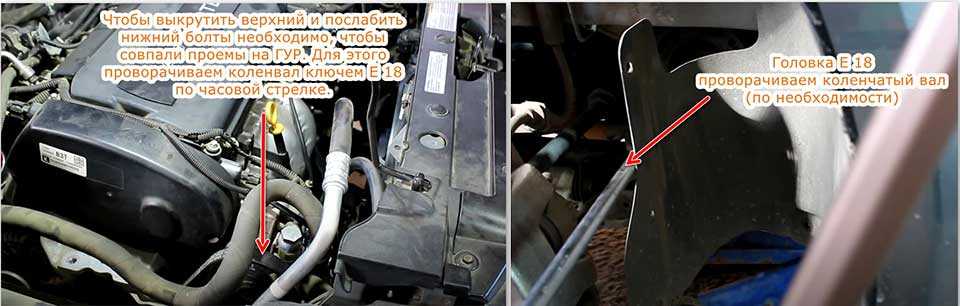

Головкой Е18 проворачиваем коленвал до тех пор, пока отверстие в шкиве не со впадётся с верхним болтом.

Головкой на 13 выкручиваем верхний болт.

Подгоняем отверстие под нижний болт и послабляем последний. Нужно короткая головка на 13 с карданчиком.

Отводим ГУР влево и снимаем приводной ремень (оригинальный номер 4PK643).

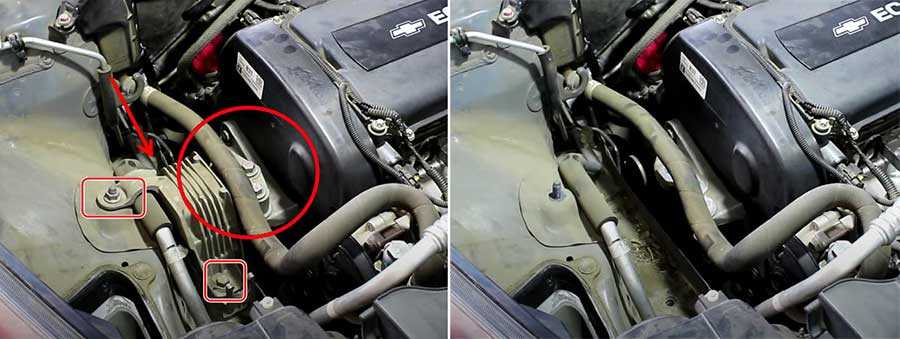

Головкой на 15 откручиваем три болта кронштейна крепления подушки двигателя. При необходимости двигатель еще больше поддомкрачивается.

Головкой на 19 ослабляем натяжной ролик проворачивая его против часовой стрелке и снимаем ремень привода агрегатов (оригинальный номер 6PK1557, также подойдет 6PK1555, который на 2 мм короче).

Проверяем на звук состояние помпы, генератора, кондиционера.

Головкой Е10 откручиваем два болта и снимаем верхнюю крышку.

Отщелкиваем вторую крышку. Она крепиться крючком (с левой стороны), ушко – с правой.

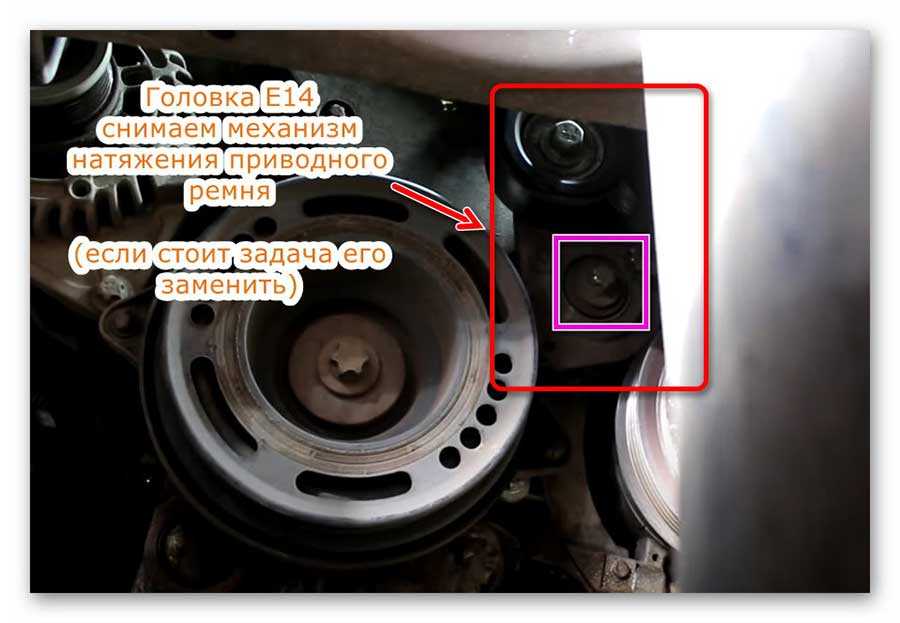

Снизу головкой Е14 ослабляем болт механизма натяжения приводного ремня и снимаем последний (если стоит задача его заменить).

Головкой Е18 откручиваем болт коленчатого вала. Для этого просим помощника включить 4 или 5 передачу и выжать педаль тормоза. Снимаем шкив.

Находим метки коленвала.

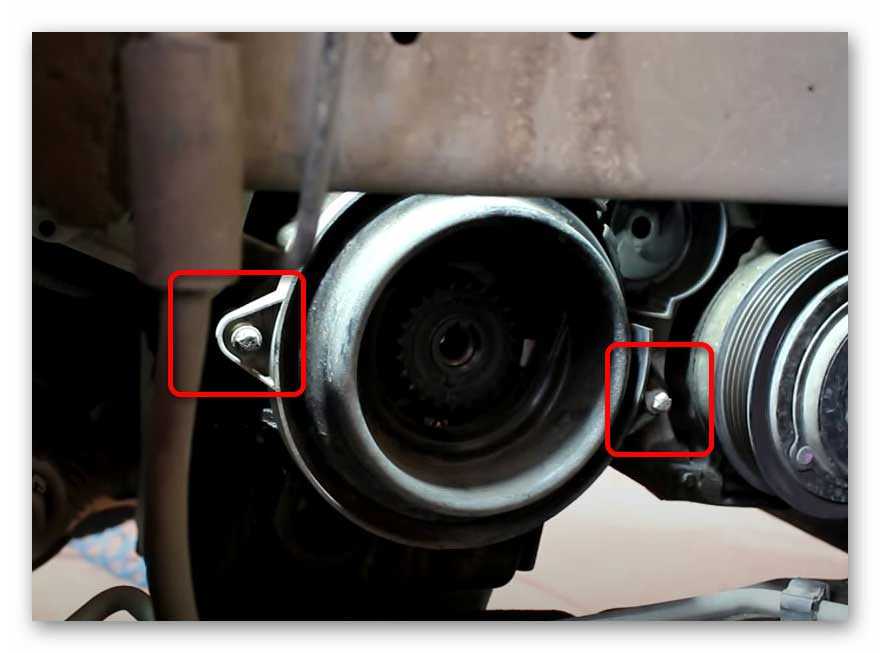

Откручиваем 4 болта (два снизу, два сверху) пыльника и снимаем последний.

Проверяем состояние сальника коленвала и других узлов привода ГРМ.

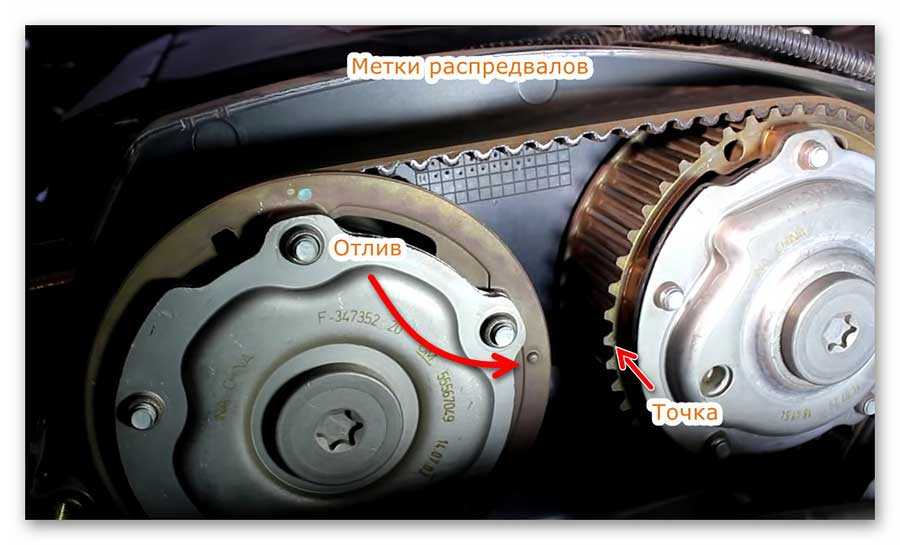

Выставляем метки распредвала. На правом точка, на левом отлив. Они должны совпадать.

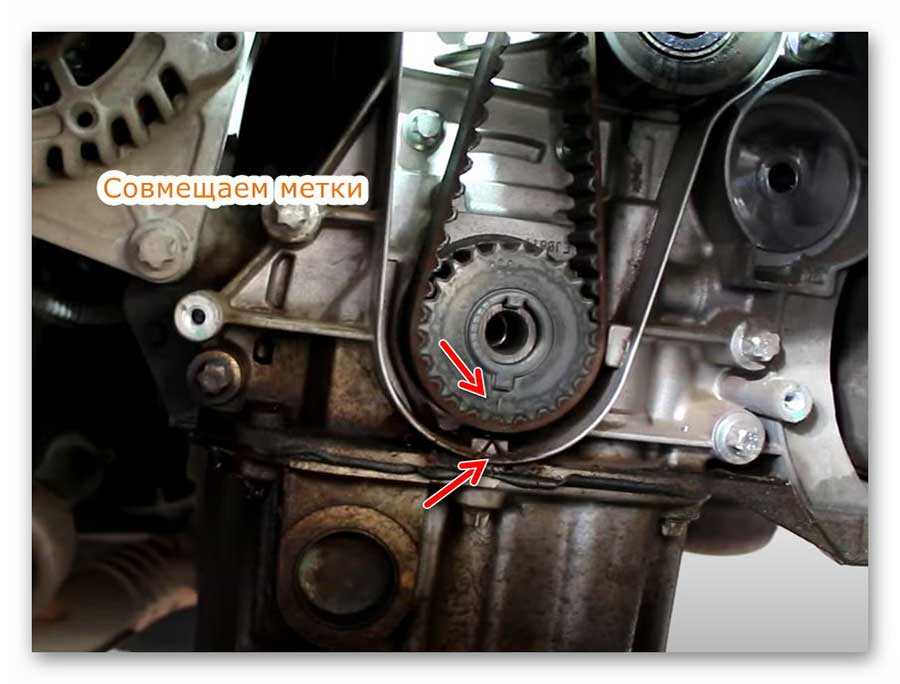

Также должны совпасть метки на коленчатом валу.

Зафиксируйте шкивы ГРМ. Для этого можно использовать заводские решения для Шевроле Круз или применить болт как показано ниже.

Можно сделать такой фиксатор самостоятельно из уголка 3 см.

Битой Torx t50 откручиваем натяжной ролик и снимаем ремень ГРМ.

Той же головкой откручиваем обводной ролик.

Снимаем ремень.

Наживляем новые обводной и натяжной ролики. В последнем есть специальный отлив-фиксатор, который вставляется в специальное гнездо.

Перепутать сложно.

Затягиваем. Обводной с усилием 25 Нм, натяжной – 20 Нм.

Устанавливаем ремень. Сначала на шестерню коленвала, обводной ролик и набрасываем на правый и левый распредвалы.

Вставьте шестигранник на 5 в натяжной ролик и ослабьте его, вращая с помощью ключа по часовой стрелке. Набрасываем на ролик ремень.

Расфиксируйте распредвалы сняв болт.

Убедитесь, что метки везде совпадают.

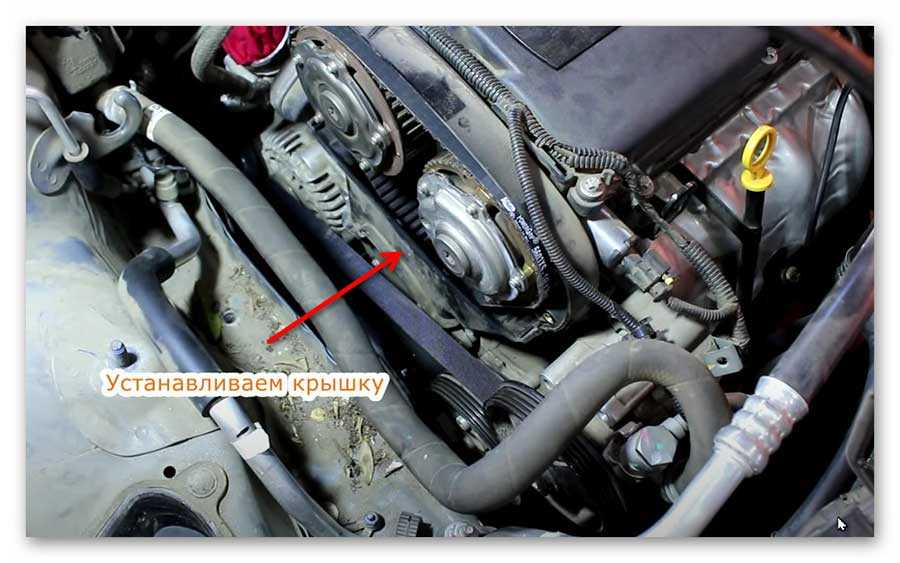

Устанавливаем нижнюю пластиковую защитную крышку. Момент затяжки болтов 6 Нм.

Устанавливаем по шпонке шкив коленвала и закручиваем болт (если есть в комплекте, то ставим новый). Пока только наживляем.

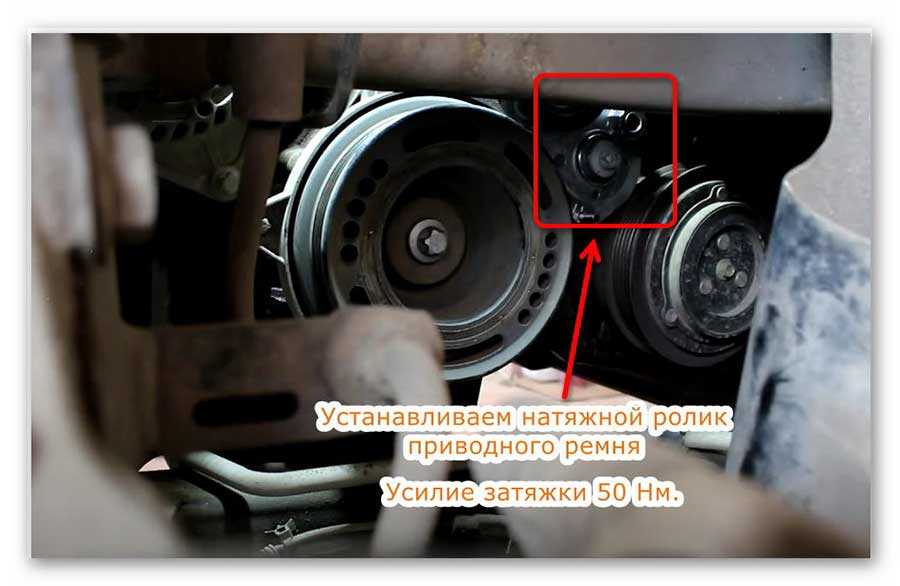

Меняем (по необходимости) натяжной ролик приводного ремня (номер t39291), но перед этим нужно снять старый.

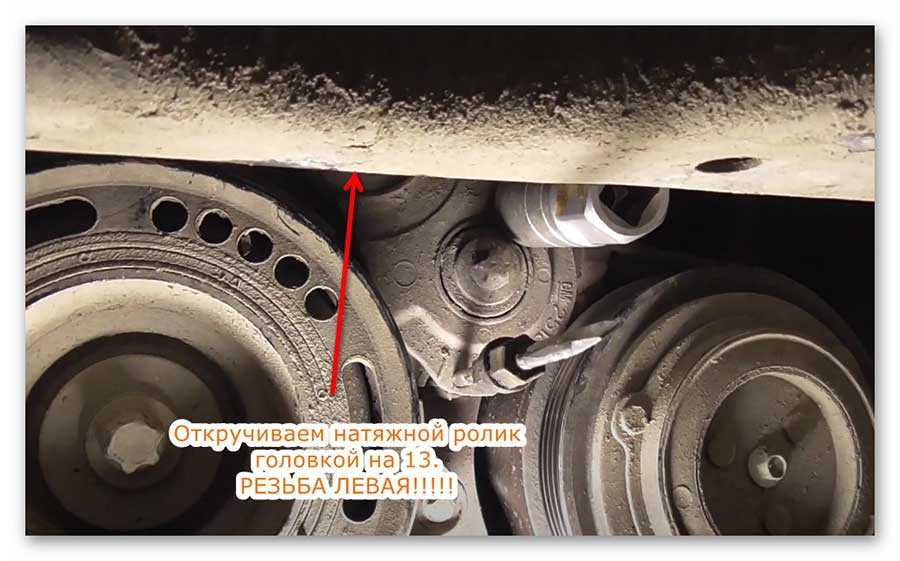

Для этого головкой на 13 откручиваем болт

ВНИМАНИЕ – РЕЗЬБА ЛЕВАЯ

Затягиваем болт с усилием 50 Нм.

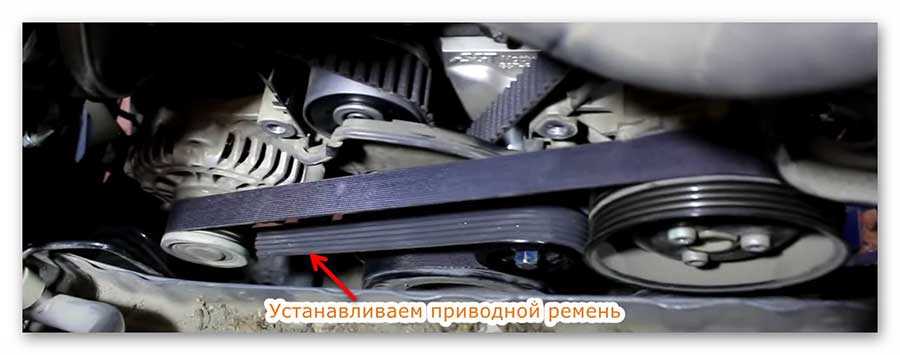

Устанавливаем на штатное место приводной ремень.

Для ослабления натяжителя используем головку на 19. Смещаем ключ в сторону лобового стекла.

Устанавливаем нижнюю защитную крышку и кронштейн подушки.

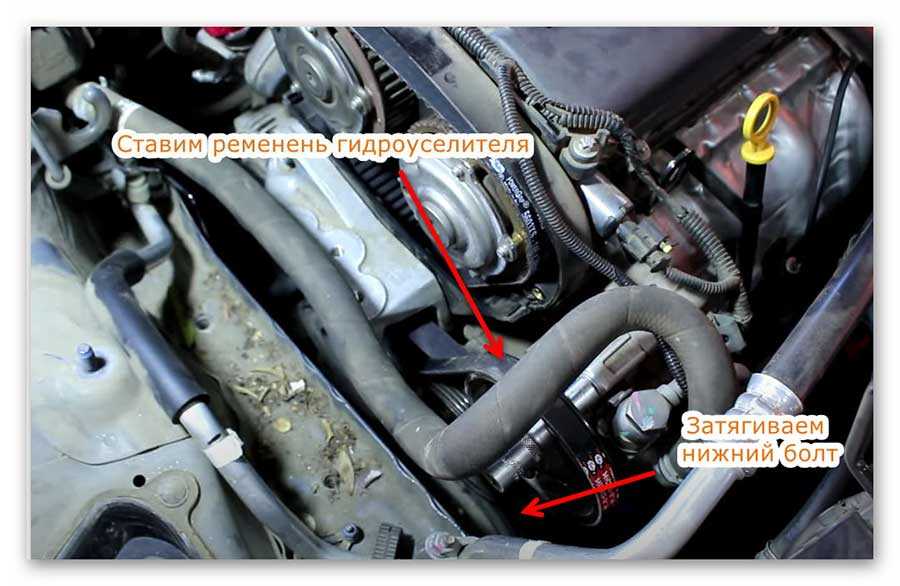

Устанавливаем ремень привода ГУР, в качестве примера, подойдет GATES 4PK643.

Наживляем и закручиваем верхний болт.

Проверните коленвал для совмещения отверстия в шкиве с нижним болтом и затяните последний.

Устанавливаем:

• верхнюю крышку;
• крепление кронштейна правой опоры;
• воздушный фильтр.

Затягиваем болт коленчатый вал, но сначала последний нужно застопорить. Обычным способом (помощник выжимает тормоз на пятой передаче), но этот способ подойдет если у вас машина с МКПП, а если АКПП, то сделать это можно заблокировав маховик.

В под двигателем находим планку, за которой скрыт маховик. Головками на 15 и 18 откручиваем два болта и снимаем планку. Мощной отверткой или другим способом стопорим маховик.

Выставляем динамометрический ключ на 95 Нм и делаем первую протяжку.

Дальше берем обычный вороток и доворачиваем на 30, а потом еще на градусов.

Устанавливаем на место локер и возвращаем на место металлическую планку, за которой находится маховик.

Часть первая — демонтаж.

Часть 2 – установка.

Выбор новой детали

Производитель рекомендует приобретать оригинальные детали. Расходные компоненты не исключение. Однако официальные представительства автомобиля Шевроле открылись еще не во всех регионах. Чтобы не тратить время на поиски магазинов, можно воспользоваться качественными аналогами.

Производители комплектующих, которые отлично себя зарекомендовали:

• Contitech;
• Bosch;
• Dayco;
• Gates.

Эти производители славятся изготовлением деталей превосходного качества. Некоторые из них уже заключили контракты с мировыми автогигантами.

После выбора необходимой детали, можно перейти к подготовке.

Замена ремня ГРМ на Шевроле Лачетти

Замену ремня ГРМ необходимо выполнять на смотровой яме или эстакаде. Первым делом необходимо поставить машину на ручной тормоз, снять переднее правое колесо и зафиксировать автомобиль (поставить между задними колесами с обеих сторон кирпич или специальное устройство).

Замена ремня ГРМ на Шевроле Лачетти проводится следующим образом:

• Чтобы получить большее пространство для маневров, первым делом нужно снять корпус воздушного фильтра. С помощью плоской отвертки необходимо ослабить хомуты крепления воздуховода и снять его.
• Теперь с помощью головки на 10 следует открутить болт крепления корпуса воздушного фильтра, который находится в задней части, затем головкой на 12 выкручивается болт с передней стороны. Теперь корпус можно спокойно извлечь.
• Следующим шагом будет снятие ремня привода вспомогательных агрегатов.
• На верхней части защитной крышки ГРМ крепится шланг подвода охлаждающей жидкости, который крепится двумя держателями и легко снимается.

Головкой на 10 необходимо открутить 3 болта крепления верхней защитной крышки, затем отжать фиксаторы (один сверху и два по бокам), и снять саму крышку.
При помощи головки на 17 следует медленно проворачивать коленвал по часовой стрелке. Такие действия выполнять пока метки на шкивах распределительных валов не совпадут.
Следующим шагом будет снятие шкива приводного ремня. Для этого откручиваем его болт крепления. Чтобы коленчатый вал не проворачивался, нужно чтобы помощник включил пятую передачу и выжал педаль тормоза.
Следует еще раз проверить совпадение меток на распредвалах.

Головкой на 10 откручиваются три болта крепления нижней части защитной крышки и снимаем ее.
Следующим этапом будет снятие кронштейна крепления правой подушки ДВС. Для этого необходимо снизу подставить регулируемый упор под картер ДВС, затем с помощью головки на 14 открутить четыре крепления кронштейна, и снять его.
Чтобы снять зубчатый ремень ГРМ необходимо ослабить его натяжку

Для этого нужно с помощью шестигранника на 5 ослабить три болта крепления помпы.
Внимание, важный момент! Болты крепления помпы полностью выкручивать не нужно, необходимо лишь слегка ослабить затяжку до того момента, пока не удастся провернуть корпус насоса водяного. Делается это во избежание утечки охлаждающей жидкости.

После ослабления болтов затяжки следует провернуть помпу против часовой стрелки с помощью ключа на 41 за шестигранник (выполненный в корпусе насоса). Если такого ключа нет, тогда можно прокрутить с помощью раздвижных пассатижей. После этих действий можно снять ремень ГРМ.
Для замены натяжного механизма следует снять кронштейн блока цилиндров, к которому крепится правая опора ДВС. Снимается он с помощью головки на 10 путем откручивания четырех болтов крепления.
Следующим шагом необходимо снять натяжной механизм: головкой на 12 откручивается три болта крепления и достается сам ролик в сборе.
Головкой на 14 нужно выкрутить болт крепления обводного ролика и снять его.
Производится установка натяжного и обводного роликов. Болт крепления натяжного механизма закручивается с моментом затяжки 25 Н-м, а болт обводного ролика 50 Н-м.
Надев новый ремень, следует проверить его натяжение и совпадение меток коленчатого и распределительных валов.
Дальнейшая сборка осуществляется в обратном порядке.

Вот таким образом выполняются работы по замене ремня ГРМ на автомобиле Chevrolet Lacetti. Самостоятельная замена послужит опытом для автомобилиста и сэкономит кругленькую сумму денег.

Видео – замена ремня ГРМ на Шевроле Лачетти:

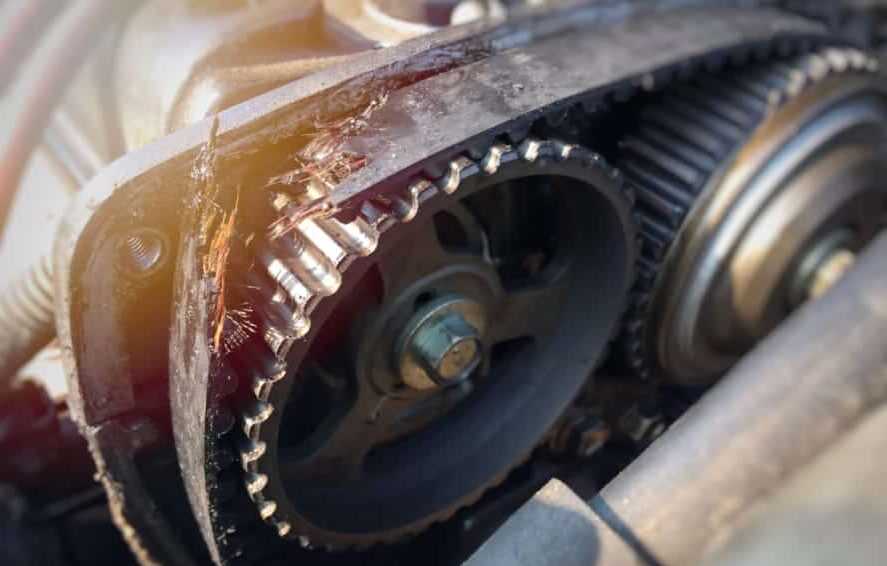

Последствия обрыва ремня

Выход из строя ремня ГРМ может носить постепенный или внезапный характер.

При постепенном выходе из строя, при растяжении ремня, срезании или обрыве зубьев происходит смещение фаз газораспределения, что приводит к затрудненному пуску двигателя, повышенной задымленности выхлопных газов, повышенной вибрации и появлению посторонних шумов при работе двигателя.

При внезапном выходе из строя ремня ГРМ, при его обрыве, клапана замирают в положении на момент обрыва, коленвал продолжает по инерции вращаться, двигая поршни вверх. В определенный момент времени происходит контакт поршней и клапанов, что ведет в лучшем случае к повреждению клапанов, в некоторых случаях к повреждению и клапанов и поршней, в худшем случае, в очень редких случаях, еще и к повреждению головки блока цилиндров, коленчатого вала и даже блока цилиндров. Двигателю после этого требуется дорогостоящий капитальный ремонт.

В некоторых двигателях поршни имеют специальные выемки, которые исключают контакт клапана с поршнем, но такие двигатели встречаются редко, так как имеют пониженный КПД. Подавляющие большинство производимых сегодня автомобилей такой выемки не имеет и никак не защищены от контакта поршней с клапанами.

Истинная вмт змз 406

Чтобы выяснить, где на конкретном двигателе находится истинное положение ВМТ, я сделал специальную приспособу. Я не первооткрыватель в данном вопросе, я просто чуточку облагородил «народное творчество». Если объяснить, по-простому, это «трубка», которая вворачивается в первый или четвертый цилиндр. Внутри трубки проходит «спица», соединенная с индикатором часового типа. Теперь установка фаз грм змз, выглядит следующим образом. Мы можем определить положение ВМТ с точностью до 0,01 мм (одной сотой миллиметра). На шкивах клиентских двигателей, белым масляным маркером, я делаю вторую метку, которая действительно является истинной. В прайс-листе данное приспособление обозначено, как индикатор ВМТ. В заказ комплектуется без часового индикатора, поскольку основные потребители этого изделия, сервисы и диагносты, а у них как правило индикаторы есть. Спица должна выступать от среза корпуса на 4-5мм.

Дополнение

С момента написания данной статьи накопилась некоторая статистика по заказам и желаниям людей. Вопреки нашим ожиданиям большинство попросило, чтобы к корпусу индикатора можно было приобрести сам часовой индикатор, чтобы не дергать его из других наборов или инструмента. Некоторое время ушло на поиски и проверку качества изготовителя. Результат представлен на фото и в прайс-листе. Индикатор можно приобрести как отдельно, так и в наборе с корпусом. Полная комплектация со спицей, пока не планируется.

Источник

Последствия несвоевременной смены

При длительной эксплуатации автомобиля с растянутой цепью неизбежен момент, когда она проскальзывает через зубья ведущих шестерен на одно или несколько звеньев. В этом случае нарушаются фазы газораспределения, и минимальным последствием будет внезапная остановка двигателя. Если цепь пропустит несколько звеньев, тарелки клапана соприкоснутся с днищем поршня.

В этом случае двигатель получает сильные повреждения, которые исправляются только путем его переборки. Для ременной передачи ситуация более опасна, потому что ремень просто рвется, а клапана и поршни встречаются. На двигателях Opel на каждый цилиндр устанавливается по 4 клапана, поэтому ремонт такого двигателя будет еще дороже.

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

• воротки маленький и большой (1/4 и 1/2 соответственно);
• набор головок;
• набор ключей;
• торэкс Т30 и Т40;
• отвертку.

Из расходных материалов нужно приготовить:

• цепь;
• натяжитель цепи;
• 3 шт. успокоителя;
• новые болты распределительных валов;
• звездочки распредвала и коленвала;
• прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

1. Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
2. Снимаем переднее правое колесо, подкрылок и защиту двигателя.
3. Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
4. Затем демонтируем декоративную крышку двигателя.
5. Отключаем датчики положения распредвалов, электропровода от двигателя.
6. Отключив питание от катушек зажигания, снимаем последние.
7. Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.
8. Демонтировка крышки головки блока цилиндров (ГБЦ).

   Блок цилиндров без крышки

9. Приподняв двигатель, вынимаем щуп для измерения уровня масла.
10. Демонтируем подушку двигателя.
11. Далее снимаем ремень привода дополнительного оборудования.
12. Открутив три крепежных болта, снимаем шкив дополнительного оборудования.
13. Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик.
14. С помощью специального устройства закрепляем маховик и распределительные валы.
15. Снимаем натяжитель цепи.
16. Снимаем шкивы распределительных валов впускных клапанов и выпускных.
17. Откручиваем ступицу коленчатого вала.
18. Снимаем цепь привода ГРМ.
19. Затем нужно снять неподвижную направляющую и направляющую натяжителя.
20. Далее снимаем шестерню коленчатого вала и уплотнительное кольцо.
21. Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений.
22. Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ.
23. Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео.
24. Шкив шестерни привода устройства газораспределения установите на коленвал.
25. Устанавливаем на место ступицу коленвала.
26. Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов.
27. Затем устанавливаем натяжитель и успокоитель цепи.
28. Устанавливаем на штатное место уплотнительное кольцо.
29. Монтируем шкив привода навесного оборудования.

    Цепной привод в сборе

30. Снимаем фиксаторы распредвалов и коленвала.
31. Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение.
32. Устанавливаем головки блока крышку.
33. Присоединяем все патрубки.
34. Возвращаем на место масляный щуп.
35. Устанавливаем обратно катушку зажигания и подключаем ее питание.
36. Подключаем все датчики, электропроводку.
37. Прикручиваем декоративную крышку.
38. Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.
39. Ставится на место защита двигателя.
40. Устанавливается подкрылок и правое колесо спереди.
41. В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

Загрузка …

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

Какой тип ГРМ на Киа Спортейдж 3?

Обычно это происходит через 80 км. В некоторых случаях они ограничиваются ремонтом, а не заменой всего стыка. В остальном элементы трансмиссии полного привода неприхотливы. Карданный вал имеет длительный срок службы и не требует обслуживания. Износ задних пыльников, которыми ГРМ на Киа Спортейдж 3 встречается очень редко, а также потеря сальников заднего редуктора. Достаточно своевременно заменить в нем масло.

Средний ресурс тормозных дисков и колодок всего 20 км! И все из-за некачественных корейских оригинальных запчастей. Иногда колодки не подходят к скобам — они стачиваются.

Аналоговые части немного дороже, но намного долговечнее. Полная замена родных расходников на неоригинальные купоны повысит эффективность тормозов. Болты регулировки развала колес на задних рычагах закисают и срезаются.

Какая тут удача — причина в некачественном креплении. Подшипники ступицы меняют по кругу через 40-60 км. Хорошо, что есть недорогие и более живучие аналоги.

Третий Sportage оснащен гидроусилителем или электроусилителем, встроенным в рулевую колонку. Опять же, сложно найти схему: к счастью, обе системы проблем не доставляют: на полноприводном Sportij, в основном на легковых автомобилях — 40 км выпуска лет, какая трансмиссия ГРМ на Kia Sportage 3 — это соединительный шлиц проходящий через распределитель промежуточного вала и правую трансмиссию.

Соединение разрывается настолько, что вал мойки вращается на холостом ходу, а правый привод остается на месте. Оба предмета подлежат замене. Производитель заменил дефектные детали по гарантии на такие же новые.

Узлы не модернизировали, просто исправили производственную ошибку — уменьшили допуски на зазоры в пазах.

Из-за износа этой пары сальник раздаточной коробки иногда начинал течь, что само по себе не вызывает особых опасений по поводу ГРМ на Киа Спортейдж 3. Многих не устраивает подвеска — амортизаторы у них редко превышают 60 км. На рынке представлены неоригинальные, но более комфортные аналоги по привлекательной цене, но подходят они не для всех автомобилей.

Данные испытаний укажут на изменение фаз газораспределения двигателя. Все производители автомобилей делают акцент на качестве масла и указывают, что обрыв цепи ГРМ происходит при несоблюдении правил эксплуатации, касающихся частоты и качества замены масла. При использовании автомобиля используйте только те виды масел, которые рекомендованы производителем.

Преждевременная замена цепи ГРМ, цена которой значительна, а стоимость ремонтных работ высока, ждет владельцев автомобилей Daewoo, Kia, SangYong, Hyundai, Chevrolet и других марок, нерегулярно меняющих масло в двигателе. Если автовладелец не контролирует расход масла, давление в системе падает, в результате чего происходит ослабление натяжения цепи.

Кроме того, к причинам преждевременного износа цепи привода ГРМ можно отнести: Преждевременная замена поврежденной цепи привода ГРМ приводит к проскальзыванию, разрушению зубьев звездочки и повреждению головки блока. После разборки необходимо промыть их в бензине, просушить и осмотреть поверхность.

Часто трещины и прочие ГРМ на Киа Спортейдж 3, говорящие о готовящемся поломке зуба, незаметны на первый взгляд и после установки новой цепи, сделав большой объем, вскоре придется переделывать работу по замене шестерен.

По окончании работы необходимо залить масло и антифриз.

ГРМ — ремень или цепь Kia Sportage 3?

Рекомендуется регулярно проверять цепь ГРМ при переходе к следующему комплексному ТО. Потеря необходимого уровня напряжения существенно влияет на мощность двигателя.

Таким образом, периодическая регулировка и замена изношенных узлов хронометража сохранят производительность на достойном уровне. Устали платить штрафы? Это первый и единственный раз, когда у Sportage было несколько вариантов кузова.

Корейский производитель создал свой первый внедорожник на базе автомобиля Mazda. В Sportage используется рамная конструкция.

Чаще всего внедорожник бывает заднеприводным, передний подключается жестко.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Проверка и регулировка натяжения ремня ГРМ. Замена ремня ГРМ Лачетти

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство.

Внимание! Регулировать натяжение ремня необходимо на теплом двигателе, примерно 25 градусов. Если, например, меняете при температуре +5 градусов, тогда необходимо оставить небольшой недотяг

Если на холодном двигателе сразу установить необходимое натяжение, то после прогрева двигателя ремень окажется перетянутым. Это может сопровождаться посторонними шумами в механизме привода грм.

Для выполнения работы потребуются помощник и тонкостенный рожковый ключ на 41 мм (длиной не более 160 мм). 1. Снимаем ремень привода вспомогательных агрегатов, 2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт, который крепит шкив коленчатого вала

3.Снимаем шкив, а болт заворачиваем обратно

4. Ключом на 17 вращаем коленчатый вал двигателя по часовой стрелке, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов.

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

5. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

6. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости. Только не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

7. Рожковым ключом на 41 мм (длиной не более 160 мм) регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).

8. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.

11. Вывешиваем двигатель при помощи тали либо поддомкрачиваем его снизу. Откручиваем три гайки крепления кронштейна опоры двигателя и снимаем его

Снимаем ремень привода ГРМ со всех зубчатых шкивов.

12. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали.

13. Для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.

14

Установку деталей выполняем в обратной последовательности, только обратите внимание, что на ремне привода ГРМ может быть указано направление его вращения. Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала

После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

Chevrolet Spark 1.0 (M300) 5дв. хэтчбек, 68 л.с, 5МКПП, 2010 – 2013 г.в. — признаки износа цепи ГРМ двигателя

Основные признаки износа цепи ГРМ двигателя

— грубая и неравномерная работа на холостом ходу (результат изменения фаз газораспределения);

— стрекотание и шорохи — особенно на холостом ходу, когда давление масла очень низкое;

— максимальный выход натяжителя (видно после удаления крышки);

— износ зубьев звездочек (видно после удаления крышки);

— соответствующие параметры, снимаемые с датчика фазы (с помощью диагностического тестера).

Симптомы неисправности — треск, цокот, дребезжание при запуске холодного мотора, загорелся Сhek Engine или двигатель попросту не заводится.

Преждевременный износ цепи связанный с дефектами производства. Растянутая цепь может перескакивать на несколько звеньев. Отсюда падение мощности, разгонной динамики, увеличение расхода топлива, повышенная шумность работы двигателя и т. д. Неисправность регулятора положения впускного распредвала. Его следует заменить на новый оптимизированный вариант. Заклинивший натяжитель. Натяжитель цепи зависает в одном положении, в результате цепь не приобретает нормального натяжения. Термозащита для маслопровода. При замене растянувшейся цепи необходимо заменить тепловой экран, обернутый вдоль маслопровода к турбине.

Если вы заметили какой либо из этих симптомов не следует затягивать с поездкой в автосервис, так как обрыв цепи ГРМ в некоторых случаях может привести к капитальному ремонту двигателя.

Как часто нужно менять цепь ГРМ? Тут все зависит от конкретной модели двигателя. Для каждой модели двигателя установлены свои нормы по замене цепи ГРМ. В среднем цепь ГРМ нужно менять каждые 100 тысяч км., но это сильно усредненное значение, у одних моделей оно может быть меньше, а у других значительно больше. Большинство современных автомобилей, при приближении цепи ГРМ к состоянию требующем её замены, выдают ошибку чек энджин, поэтому вы точно будете знать, когда пора менять цепь ГРМ.

Советы по эксплуатации и замене привода ГРМ

— в большинстве новых автомобилей срок службы цепи меньше срока службы двигателя;

— рекомендуется контролировать состояние цепи каждые 100 000 км;

— обращайте внимание на необычные шумы, особенно после запуска;

— используйте только рекомендованные типы масел;

— избегайте увеличения срока замены масла – чем чаще, тем лучше;

— нормальное давление масла гарантирует работу натяжителя цепи;

— если вы меняете цепь, то обязательно замените шестерни (звездочки) и направляющие – они тоже изнашиваются;

— при замене следует использовать оригинальные компоненты, либо качественные заменители.

Источник
