Обратный молоток для снятия форсунок своими руками

Способы откручивания фильтрующего элемента

Следующие несколько методов помогут владельцу авто самостоятельно справиться с появившейся проблемой. Они эффективны на все 100%, поэтому элемент обязательно поддастся.

1. Часто мастеру просто не хватает сил, поэтому есть смысл позвать на помощь крепкого соседа или друга.
2. Можно приобрести специальный ключ, стоимость которого не превышает 300 рублей. Благодаря ему мастер сможет легко и без труда открутить элемент, зацепив ключом за корпус.

При таком способе фильтр деформируется, но так как он подлежит замене, это не страшно.

На помощь водителю придет отвертка и веревка (часто используют старые ремни ГРМ или генератора)

Вокруг элемента делают петлю и плотно натягивают отверткой, после чего надо постараться открутить.Важно следить, чтобы веревка не скользила

Стенки элемента обычно сделаны из мягкого материала, поэтому их легко пробить.

Сначала забивают отвертку в фильтр насквозь, после чего откручивают, как рычагом.

Последним способом рекомендуют пользоваться только в самом тяжелом случае. Надо взять зубило и бить по нему молотком против часовой стрелки. Главное, чтобы место удара было ближе к месту крепления.

Как понять, что троит двигатель ВАЗ-2114

Понятие «троение двигателя» придумали сами автомобилисты. Оно связано с устройством и работой четырехцилиндровых двигателей внутреннего сгорания. Если один из четырех цилиндров выходил из строя, то ДВС все равно продолжал работать на трех оставшихся цилиндрах. Но подобный сбой отличался характерным звуком, который назвали «троение двигателя» – функционирование только на трех цилиндрах. При этом топливная смесь в неработающем цилиндре будет не гореть, как положено, а накапливаться.

Если вовремя не отреагировать на подобный сбой в системе, то топливная смесь будет разбавляться маслом, поступать в картер с маслом и разбавлять его все жиже и жиже. В этом случае масло утратит свои смазывающие функции, что приведет к быстрому износу колец, цилиндро-поршневой группы и других важных деталей автомобиля. Немного позже двигатель придется ремонтировать уже не частично, а капитально.

Подобные сбои случаются и в ВАЗ-2114. Их можно распознать по характерным признакам:

1. Мотор в холостом режиме проявляет себя с периодическим подергиванием, неравномерно.
2. В движении ВАЗ-2114 не набирает необходимой мощности.
3. Автомобиль двигается рывками.
4. Если нажать на педаль газа в работе двигателя обнаружатся провалы.
5. Из глушителя выходит неравномерный выхлоп, который прерывается и сопровождается хлопками.

На фоне этих признаков того, что двигатель ВАЗ-2114 троит, водитель может заметить рост потребления топлива.

Алгоритм выпрессовывания и замены опорного подшипника самостоятельно

Подготовительный этап: набор автомобильных инструментов, новые запасные части, передвижной домкрат, деревянная колодка.

Изначально демонтируется поворотный механизм, выпрессовывается ступица. При наличии стопорного кольца, его необходимо предварительно снять. Далее, из самого поворотного кулака выпрессовывается опорный подшипник. После проведения полного демонтажа нужно провести визуальную диагностику, удалить остатки старой смазки, металлическую стружку, иные продукты отхода.

Если дефекты отсутствуют, то в полость посадочного места наносится тонкий слой смазывающего вещества. Для автомобилей отечественного производства достаточно применять смазку типа Литол-24М, для иностранных марок любая смазка на графитной основе.

Новый опорный подшипник запрессовывается в тисках. Необходимо это делать крайне аккуратно, так как даже самый незначительный перекос способен деформировать посадочное гнездо. Далее следует сборочный процесс в обратном порядке. По окончанию процедуры в обязательном порядке нужно сделать балансировку колес, так как установлена новая деталь.

Автомобиль готов к дальнейшей эксплуатации. Длительность срока напрямую зависит от качества запасных частей, сборки, профессионализма мастера. Главная роль отводится стилю и манере управления техническим средством.

Съемник подшипников ступицы – специализированный инструмент предназначенный для запрессовки и спрессовки деталей в ступичных узлах автомобиля.

Как съёмник облегчает жизнь автовладельца

С помощью этого инструмента можно провести демонтаж подшипников, втулок, шкивов, фланцев и других узлов, снять или зафиксировать кольца и шестерни, отремонтировать элементы ходовой. Он сильно облегчает процесс технического обслуживания и ремонта разных частей транспортного средства. Используя правильный съёмник, вы быстро и просто замените повреждённый элемент без риска повреждения соединённых с ним элементов машины. Вдобавок инструмент можно использовать для работы с труднодоступными частями авто, в удобной позиции.

Изделия могут иметь разную конструкцию, но чаще всего встречается следующая — несколько лап захвата, которые имеют форму крюков, и резьбовой стержень между ними. Благодаря такому строению можно легко ухватить требуемый элемент и выпрессовать из него подшипник.

Видео «Ремонт трещин ГБЦ своими руками»

На примере автомобиля Nissan Sunny 1991 года выпуска ознакомьтесь с процессом ремонта повреждений и дефектов ГБЦ силового агрегата (материал снят и обнародован каналом Русская Смекалка l Russian Savvy).

Среди поломок ДВС стоит отдельно отметить появление трещин блока цилиндров и головки блока цилиндров. Такие трещины в корпусе двигателя и других составных элементах достаточно распространены. В процессе эксплуатации многие узлы в конструкции ДВС подвергаются серьезным механическим и температурным нагрузкам, которые создают естественный износ силового агрегата. Блок также трескается в результате аварий, стенки блока цилиндров или головки блока цилиндров могут пробиваться деталями двигателя (шатун и т.д.) в результате заклинивания силовой установки.

Читайте в этой статье

Как определить неисправность

Визуально определить поломку можно по следующему поведению машины: если запущены холостые обороты (не направленные на то, чтобы машина тронулась с места), двигатель с неисправностью будет работать не так, как заложено производителем. Также его работа может сопровождаться провалами.

Дополнительный элемент, по которому определяется неисправность: машина заводится, но начинает глохнуть. Чем сильнее выражена неисправность, тем чаще происходят подобные остановки в работе двигателя. Еще автомобиль после завода может начать ощутимо дергаться

Также рекомендуется обратить внимание на наличие следующих «симптомов»:

Резко (до 2-3 раз в общем количестве на определенный промежуток дороги) возрастает расход топлива (бензин или дизель в этом случае неважно). Например: 50 л хватало, чтобы проехать 500 км, после появления неисправности этого же количества хватит только на 300 км

Заметно теряется привычная мощность – заявленных лошадиных сил уже не достаточно машине для выполнения привычных действий (например, становится сложнее преодолевать плохо очищенные зимой дороги).

Возникают проблемы с запуском двигателя.

В 90% случаев проблемы после мытья наблюдаются в холодное время года или в регионах, где климат неустойчивый. В большинстве случаев замерзшая вода приводит к образованию льдинок, которые также негативно отражаются на общих показателях работоспособности.

Почему, если форсунка льет в цилиндр дизельного двигателя, лучше обратиться на СТО

Современный элемент впрыска в дизельном двигателе является очень точным механизмом, способным работать при повышенных температурах с топливом соответствующего качества. И одна из проблем, с которой сталкиваются владельцы дизелей, — форсунки начинают лить в цилиндры. Обращаясь с данной проблемой в автосервис, люди зачастую не могут внятно обосновать свою уверенность в том, что неисправен именно инжектор. Ведь без специального оборудования определить, что инжектор льет в цилиндр, практически нереально. А внешние симптомы неисправностей инжектора зачастую неотличимы от признаков неполадок в топливной системе дизельного двигателя.

Большая часть современных дизельных авто укомплектована топливными системами Common Rail от Bosch, Delphi или Denso. Составляющие этих систем обладают высокой чувствительностью к качеству используемого дизельного топлива. Даже небольшая доля механических примесей приводит к тому, что форсунка льет в цилиндр. Признаки неисправности дизеля (а именно инжекторной системы) будут совпадать с описанными ранее. Источником проблем являются заклинившие или вышедшие из строя детали, а также увеличение диаметра сопла инжектора. При этом двигатель внезапно начинает «троить», а из выхлопной трубы валит черный дым. Если инжектор сильно льет в цилиндр и не распыляет топливо, это может привести к более серьезной проблеме — оплавлению поршней.

Как уже упоминалось, когда форсунка льет в цилиндр, давление в системе падает ниже минимально допустимого. Решение проблемы зависит от двух моментов. В первом случае инжектор льет в обратном направлении, во втором случае он льет в цилиндр. Правильно выявить истинную причину неисправности топливной системы дизеля можно только в результате диагностики на специальном стенде. По выявленной проблеме будет решаться вопрос о ремонте форсунки либо ее полной замене.

Проблему с льющим в цилиндр инжектором дизеля не рекомендуют устранять самостоятельно. Дело в том, что в процессе ремонта форсунка полностью разбирается и при обратной сборке необходимо строго соблюдать регламентированные размеры и моменты затяжек. Отклонение хотя бы одного параметра может привести к разбалансированности в работе форсунки, в результате чего поршни могут прогореть. Если инжектор льет «в обратку», а не в цилиндр, он испытывается на стенде. Испытания заключаются в определении количества выливаемого в обратном направлении топлива за определенный интервал времени для каждого элемента впрыска. Полученные данные сверяются с паспортными значениями от производителя.

Итак, появились первые признаки нарушения в работе дизельной топливной системы (в частности, форсунка льет в цилиндр). Что делать в этом случае? Единственным правильным решением будет обращение в специализированную мастерскую. Стоимость проверки или замены инжектора сегодня доступна для каждого автовладельца, а решение остальных проблем возьмут на себя специалисты.

Как проверить ГБЦ на трещины?

Если говорят о трещине в ГБЦ, то совсем необязательно речь идет о серьезном повреждении. Как правило, на этой детали появляются микротрещины. Их можно определить такими методами:

• механическая опрессовка;
• сканирование при помощи ультразвука;
• анализ магниточувствительным оборудованием;
• гидроконтроль.

Любой из этих способов эффективен. С их помощью определяют, в каком именно месте образовались микротрещины. Увы, далеко не все сервисные центры оснащены специальным оборудованием. Во многих наличие дефектов определяют при помощи воды или воздуха.

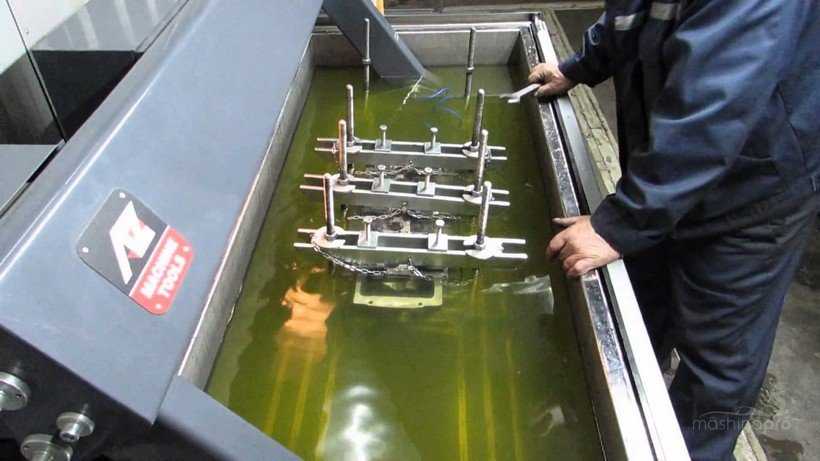

Расскажем, в чем суть такой проверки. Внутренняя часть БЦ заполняется водой, а ремонтник наблюдает, в каком месте сочится жидкость. Если для диагностики применяют воздух, накачанная им деталь помещается в воду. Разлом определяется появляющимися на воде пузырьками.

Есть другой способ найти дефект — при помощи магнитов. Место предполагаемой трещины определяем заранее. По ее краям устанавливаем 2 магнита. Расстояние между ними засыпаем металлическими опилками. Если трещина есть, магнитное поле будет разорвано и опилки сконцентрируются в месте разлома.

Как определить прогар клапана Определяем прогар клапанов разными способами

Что такое Мазерати Значение слова mazerati, автомобильный словарь

Такая неприятность как прогоревший клапан — довольно частое явление, которое встречается как на бензиновых, так и на дизельных моторах, причем она свойственная не только старым моторам с большим пробегом.

Эта «болячка» может возникнуть и на совсем свежих двигателях.Своевременное обнаружение прогара клапанов может существенно удешевить ремонт двигателя и минимизировать последствия.

Важно также понимать, что эксплуатировать такой мотор — значит серьезно усугублять проблему

Почему возникает прогар клапана?

Причины могут быть самые разные, например, несвоевременная регулировка клапанов. Из-за нарушения тепловых зазоров клапанов на поверхности седел появляется нагар, а также различные производные увеличенного зазора. В моторах, оснащенных гидрокомпенсаторами, регулировка не нужна, однако выход из строя одного из гидрокомпенсаторов может привести к прогоревшему клапану.

Итак, перечислим причины прогара клапанов:

• Повышенный износ направляющей втулки или самого стержня;
• Чрезмерное зажатие клапанов;
• «Бедная» смесь (как правило встречается на авто с ГБО).

Прогар клапанов — последствия

Как я уже говорил, последствия бывают разные, все зависит от того на какой стадии, вернее, как быстро будет обнаружен прогар клапанов. Самое безобидное, что можно ожидать — это повышенный расход топлива.

Если проблема не устранена вовремя, то можно получить прогар седла клапана, которое порою просто невозможно восстановить, поэтому довольно часто единственным выходом является полная замена головки блока цилиндров (ГБЦ).

Вторая опасность в случае прогоревшего клапана — осколки в цилиндре двигателя.

Более того, на стенках ГБЦ или БЦ осколки оставляют задиры и дефекты. Продолжительная эксплуатация мотора с таким дефектом может привести к полному выходу из строя всего силового агрегата.

Как определить прогар клапана?

Двигатель троит. Чаще всего прогар клапана сопровождается «троением», то есть когда из 4-х цилиндров работают только 3, при этом очень меняется звук работы мотора и его манера.

Троение сопровождается падением тяги, а также повышением расхода топлива.

Проблема обнаружения прогара клапанов в том, что причин, по которым двигатель троит есть не мало, большинство из них описаны в этой статье.

Проверка компрессии двигателя и поиск нерабочего цилиндра

Найти нерабочий цилиндр можно довольно просто, способ старый, но при этом весьма эффективный

На заведенном моторе по очереди снимаются ВВ-провода, при этом необходимо обращать внимание на работу мотора

Если при снятии того или иного провода работа двигателя не поменялась и мотор по-прежнему троит, значит причина именно в этом цилиндре.

Если же вы сняли провод, а работа двигателя стала еще хуже, и она начал работать с еще большими перебоями, то этот цилиндр рабочий.

После, чтобы исключить вероятность неисправного ВВ-провода необходимо его проверить, как это сделать написано в этой статье.

Не помешает также выполнить проверку катушки, как это сделать читаем здесь.

Если все вышеперечисленные предположения не оправдались, возможно прогар клапана все же есть.

Прогоревший клапан означает разгерметизацию цилиндра, следовательно — снижение компрессии, поэтому не лишним будет проверить компрессию в цилиндрах. Читайте: Как проверить компрессию правильно. После проверки компрессии рекомендуется произвести повторную проверку, только уже с использованием нескольких «кубиков» масла.

Данное явление характерно для изношенной поршневой группы, в противном случае, когда компрессия осталась по-прежнему низкой, вполне возможен прогар клапана.

Подведем итоги

Прогар клапанов — неприятное явление, которое может нанести непоправимый вред мотору, однако если поломка будет обнаружена на ранней стадии, то проблем можно избежать, а стоимость ремонта будет минимальной.

Если мотор вашего авто требует регулярной проверки зазора клапанов, не стоит игнорировать эту процедуру в противном случае вы можете столкнуться с прогаром клапанов.

Регулярно следите за состоянием и уровнем моторного масла и вовремя производите его замену.

Промывка инжектора

Жидкость для промывания «Виннс» следует пропускать через форсунку, чтобы это сделать, необходимо открывать и закрывать клапан. Эту операцию надо делать до тех пор, пока из форсунки не начнет распылять жидкость. Если вы не смогли добиться такого результата, то скорее всего элемент уже вышел из строя, и его нужно заменить на новый.

Если внутри форсунок вы видите большие отложения, то следует оставить на 15-20 минут форсунки в жидкости для промывки.

Надеемся, что статья была полезной для вас, теперь вы знаете как сделать промывку инжектора своими руками. Желаем вам успехов и чтобы ваш автомобиль всегда работал без сбоев!

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Технические характеристики

Определившись с конструкцией гидравлического съемника, приступайте к детальному анализу его технических характеристик. Помните, что они зависят от специфики и компоновки конкретной модели.

Чтобы работать с большими агрегатами и узлами, рекомендуется выбирать мобильные модели, которые устанавливаются на демонтируемый узел и с помощью «гидравлики» снимают подшипник. Определяющими параметрами здесь являются малые размеры и масса съемника. За исключением ручных моделей, система гидравлики нередко располагается от устройства отдельно, благодаря чему максимально уменьшаются размеры и вес конструкции.

Также при выборе съемника внимание следует обратить на такие параметры:

• Длина и максимальное удаление рабочего штока.
• Усилие гидравлической системы.
• Тип фиксации.
• Возможность установки насадок разных диаметров.
• Наличие удлинителя для штока, который необходим, когда длины стандартного штока для выполнения работы не хватает.

Если имеете дело с моделями с опорной рамой, важно знать, есть ли возможность изменения положения рабочей части съемника в горизонтальной плоскости и по высоте. Нужно это для позиционирования штока относительно впрессованной детали

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

• Ножовка по металлу.
• Дрель со сверлами.
• Сварочный полуавтомат.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

• Отрезок стальной трубы диаметром около 1,5 см – 40 см.
• Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
• Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
• Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
• 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Самодельные способы демонтажа

Выполняя демонтаж своими руками, важно помнить о риске повреждения головки блока цилиндров. При прикладывании чрезмерного усилия вместе с форсункой может оторваться часть посадочного места

Без дорогостоящего ремонта после этого не обойтись, поэтому запрещено выдалбливать форсунку при помощи подручных средств, например, перфоратора или отбойного молотка.

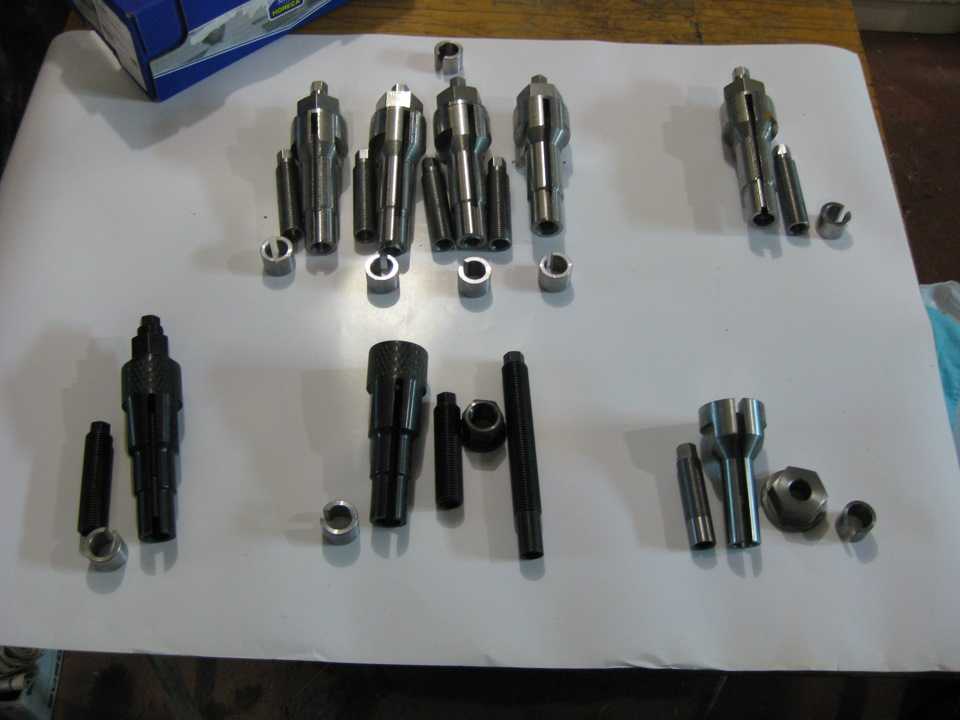

Изготовленный самостоятельно съемник для форсунок позволяет вынуть форсунку без применения вибратора Vibropac. При этом шанс повредить ГБЦ и продолжительность извлечения увеличиваются. Срок службы самодельного девайса небольшой, поэтому сорванная резьба во время демонтажа не редкость.

Система подачи жидкости

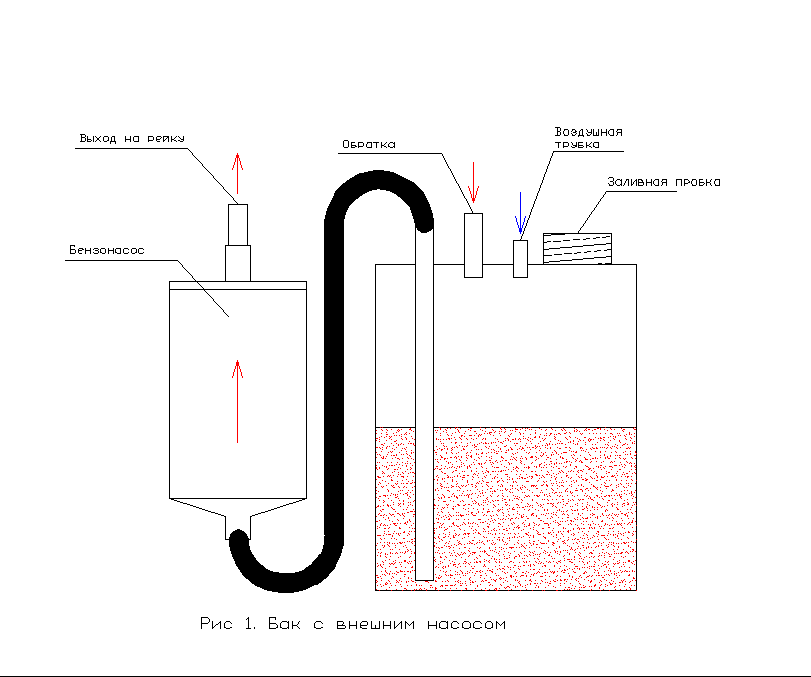

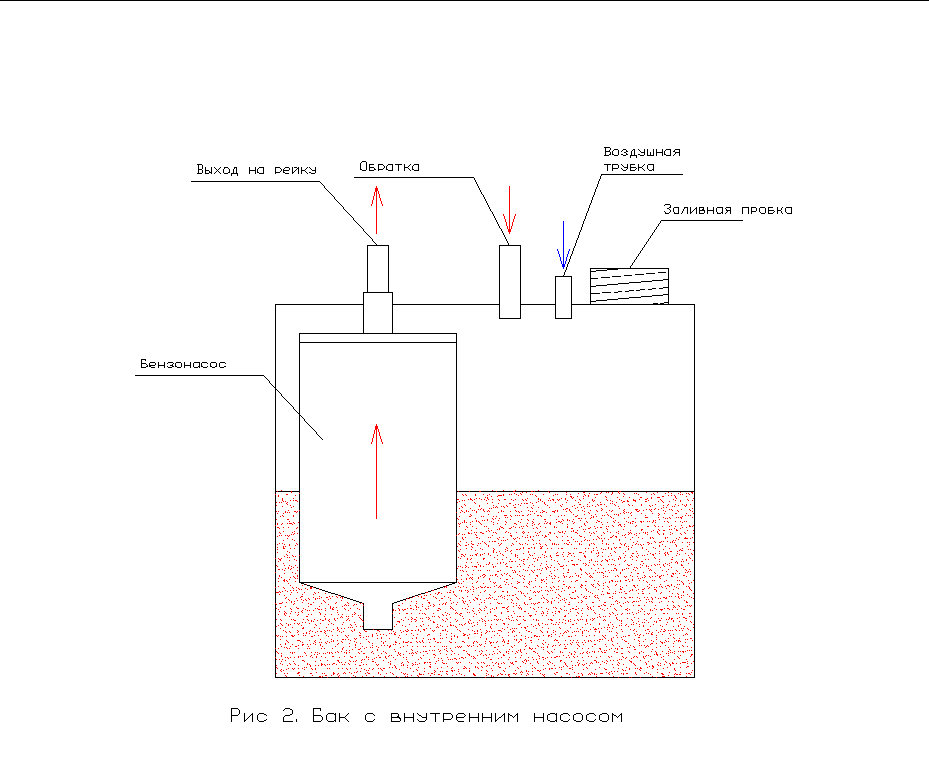

Система подачи жидкости — присутствует в любом автомобиле, это — бензобак и бензонасос. Позаимствуем эту систему немного в упрощённом виде. Для этого нам будет нужен бензонасос и бак. В баке должен быть выход, обратка, заливное отверстие и сопун для воздуха (чтоб не создавать разряжения в баке). Бак можно сделать по разному:

Как видите, можно сделать по разному. Я выбрал 3-ий вариант, так как он мне показался интересней.

Для начала нашёл две ёмкости

(на фото банка от автохимии Liqui Moly и банка от крупы. Отвлекусь на то чтоб сказать — не делайте такую глупость! Не берите банок от крупы — они не герметичные). И бензонасос (не удивляётесь его странному виду — он инвалид с отрезанной нижней частью (нормальный был неоправданно дорого, а с этим продавец с радостью расстался за 18$).

Так же понадабятся медные трубки 9-10 мм в диаметре, пара нипелей от безкамерных колёс, небольшой газовый кран, паяльник, олово, паяльная кислота и шкурка.

Места где должны быть трубки зашкуриваем, дырявим, лудим и впаиваем трубки:

Потом добавляем вторую трубку, связывающую баки и обратку:

И собираем это в единое целое:

Всё это время вас мучает вопрос зачем нужны нипели? Отчистим их от резины:

И впаяем один у основания маленькой банки (это для слива жидкости):

Навинтим на неё родную крышечку, чтоб не вытекало

Долго думал как закрепить бензонасос, в итоге прикрепил к нему хомутами две медные трубки:

Поместил насос в бак, припаял трубки изнутри и соеденил минусовой контакт бензонасоса с корпусом:

В верхней крышке большой банки пробиваем дырку для вывода бензонасоса, газовый кран припаеваем на трубку обратки и добавляем распорки для жёсткости конструкции:

Опять снимаем крышку и впаиваем с одной стороны нипель (это будет трубка для воздуха) и изолированный разъём (для подачи питания на бензонасос):

Соответственно этот вывод соединяем проводом с плюсовым выводом насоса(желательно под разъём намазать герметик, на всякий случай

Теперь можног припаять верхнюю крышку и добавить ножки:

Те, кто узнал ножки расплылись в улыбке Тем кто не узнал — на этих резинках крепятся клапана печки в е34 Это тут для того, чтобы вибрация насоса не трясла всю конструкцию.

Универсальный съемник подшипников ступицы своими руками

Покупка съёмника не всегда оправдывается, так как применяется при эксплуатации и ремонте авто не так часто, поэтому если есть желание, можно сделать инструмент своими руками.

Так же у самодельных инструментов есть преимущества:

• Проверенный материал.
• Возможность сделать под свои размеры.
• Стоимость ниже, чем у покупного приспособления.
• Возможность доделки или переделки.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

1. Болгарка с отрезным диском по металлу;
2. Лист 1 м2 толщиной 10-20 мм;
3. Шпилька М18х1,5х 400 мм;
4. Две гайки М18х1,5 высота 20 мм;
5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
6. Болты М10 для подвески лапок в проушины;
7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Второй вариант: приварить к листу гайку, вместо нарезки резьбы. В проушинах делают отверстия под болты М8 или М10.

Видео: «Изготовление трех захватного приспособления»

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Видео: «Чашечный съемник своим руками»

Двух захватный съемный инструмент

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

1. Лист 5 мм;
2. Болт М 14х1,5х 240;
3. Болты с гайками М6;
4. Гайки М14.

Видео: «Двух захватное приспособление своими руками»

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
2. Снизу соосно приваривается вторая гайка.
3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

1. Болгарка;
2. Сварочный и сверлильный аппарат;
3. Отрезок трубы внутренний D 75 мм;
4. Полоса 70х30х5, 2 штуки;
5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
6. Шайба толстостенная Д 45мм.
