Замена масла в акпп: рекомендации специалистов

Промывка АКПП

Сегодня промывка АКПП при замене масла достаточно редкая сервисная операция и причина не в высокой стоимости работ. Причина в безграмотности как самих автовладельцев, так и сервисменов, не понимающих особенностей работы современных «автоматов». В последние 10-15 лет конструкция АКПП достаточно серьезно изменилась. Главенствующий тренд – экономия топлива, причем совершенно не в ущерб мощности и скорости разгона. Современные АКПП имеют 6-8 диапазонов и очень быстро переключаются. Для дополнительной экономии топлива в гидротрансформаторе появился фрикцион с частичной высокочастотной блокировкой, дополнительно улучшающий динамику разгона. Все эти изменения хороши для простого автовладельца, так как, повторюсь, улучшают чисто потребительские свойства автомобиля, улучшают динамику и снижают расход топлива. Однако, есть и недостатки, о которых предпочитают забыть. Основной недостаток – повышенное загрязнение масла в АКПП продуктами износа фрикционов, в том числе и продуктами износа фрикциона гидротрансформатора. Также, сильно изнашиваются клапаны соленоидов переключения передач, вынужденные работать много чаще, чем в автоматах, имеющих 4-5 диапазонов работы. Усугубляет ситуацию и повсеместный переход производителей АКПП на жидкости ATF со сниженной (опять же в угоду экономии топлива) вязкостью, хуже защищающий детали коробки от износа, а также попытки реализовать «пожизненную» заливку ATF.

Все перечисленное приводит к тому, что многие АКПП отправляются в переборку уже при пробеге 60-100 тыс. км, при полном сроке службы в 200-250 тыс. км. Можно ли эксплуатировать современный автомат без проблем, да в течение всего срока службы автомобиля. Ответ современных специалистов – да! Главное вовремя и правильно обслуживать АКПП.

Практикуемая большинством официальных сервисов замена масла в АКПП – частичная. Слил пару-тройку литров старой жидкости, долил свежей и все! Но при такой технологии меняется всего 20-30% жидкости и большая часть загрязнений и продуктов износа остаётся в коробке и снижает ресурс. Технология, предлагаемая немецкими специалистами Liqui Moly совершенно другая. Для правильной и длительной работы АКПП необходимо её очистить, полностью вывести продукты износа, а лишь затем заливать свежее масло. Технология промывки АКПП не очень простая в реализации, она доступна только сервисам, имеющим оборудование для ПОЛНОЙ замены масла в АКПП.

Опишем кратко, как выглядит промывка АКПП. В разогретую коробку передач через щуп заливается специальная очищающая присадка Automatik Getriebe-Reiniger, 250 мл в расчете на 6-8 литров ATF. Далее двигатель следует завести на селекторе в «нейтрали» и дать поработать примерно 10 минут на холостом ходу. Не газовать! Режимы работы АКПП при промывке переключать нет необходимости, так как на «нейтрали» открыты все сливные каналы в клапанах соленоидов и циркуляция чистящей жидкости максимальная. После промывки, АКПП подключается к установке для полной замены масла в АКПП. Обычно это удобно сделать через контур охлаждения АКПП, но существуют и другие варианты. Задача установки в вытеснении старой жидкости вместе с промывкой, промывка не должна оставаться в АКПП! Установка прокачивает через АКПП масло, в объеме примерно на 25% больше полной емкости коробки, процесс контролируется визуально. Свежее масло в АКПП подается до тех пор, пока в сливной магистрали не покажется чистое масло. Следующий этап – очистка поддона и, замена фильтра, если данная операция предусмотрена конструктивно, но эта операция хорошо знакома автомеханикам.

Резюме: что дает полноценная промывка АКПП? Во-первых, при промывке АКПП полностью удаляются продукты износа фрикционов и шестерен. Во-вторых, масло в АКПП ПОЛНОСТЬЮ заменяется на свежее, с максимальным ресурсом. В-третьих, промывка АКПП, помимо удаления загрязнений, ухаживает за сальниками и уплотнениями в гидроблоке, что продлевает ресурс гидравлики и делает работу АКПП более адекватной, без рывков и пробуксовок.

Когда нужно промывать АКПП? Промывать АКПП нужно при каждой регламентной замене масла в АКПП, а также при первом обслуживании автомобиля, купленного в состоянии бу. Промывать АКПП нужно и при возникновении неисправностей АКПП, так или иначе связанных с загрязнениями, например рывки и пробуксовки, вибрации и т.п.

Как устроена АКПП

Этот агрегат состоит из следующих механизмов:

• гидротрансформатора (ГТД или бублик);
• планетарного ряда (установленных одним из нескольких редукторов планетарного типа);
• селектора;
• электронного блока управления (ЭБУ);
• гидравлические исполнительные механизмы (цилиндры и поршни);
• масляные насос и фильтр;
• фрикционы;
• тормозные ленты.

ГТД

Бублик выполняет в автоматической трансмиссии две важных функции – подобно сцеплению частично отключает двигатель от вала КПП и увеличивает крутящий момент во время старта за счет снижения скорости вращения.

Гидротрансформатор АКПП

Чувствителен к чистоте масла, но не влияет на характеристики смазочной жидкости.

Планетарный ряд

Это основной механизм АКПП. В зависимости от блокировки той или иной шестерни меняется коэффициент передачи. Передаточные числа подобраны таким образом, чтобы обеспечить работу двигателя в оптимальных условиях. Очень чувствителен к чистоте масла, а по мере износа в трансмиссионную жидкость попадают металлические пыль и стружка.

Чем сильней истирание деталей планетарного блока, тем больше металла в смазке. Поэтому при сильном износе замена масла неэффективна, ведь тонкий слой закаленной стали полностью разрушен, а внутренний мягкий металл быстро истирается под действием трения.

Селектор

Этот компонент расположен в салоне авто и является многопозиционным переключателем, с помощью которого водитель выбирает режим работы АКПП. Соединен с ЭБУ и никак не связан с трансмиссионной жидкостью, поэтому не зависит от ее чистоты и не влияет на состояние масла.

ЭБУ

Это «электронный мозг» трансмиссии. ЭБУ отслеживает все параметры движения автомобиля и, в соответствие со вшитым в него алгоритмом, управляет всеми элементами коробки. Не зависит от состояния масла и никак не влияет на него.

Гидравлические исполнительные механизмы

Гидроплита и гидроцилиндры. Являются «руками» ЭБУ и по команде от блока управления воздействуют на тормозные ленты и фрикционы, меняя режим работы трансмиссии.

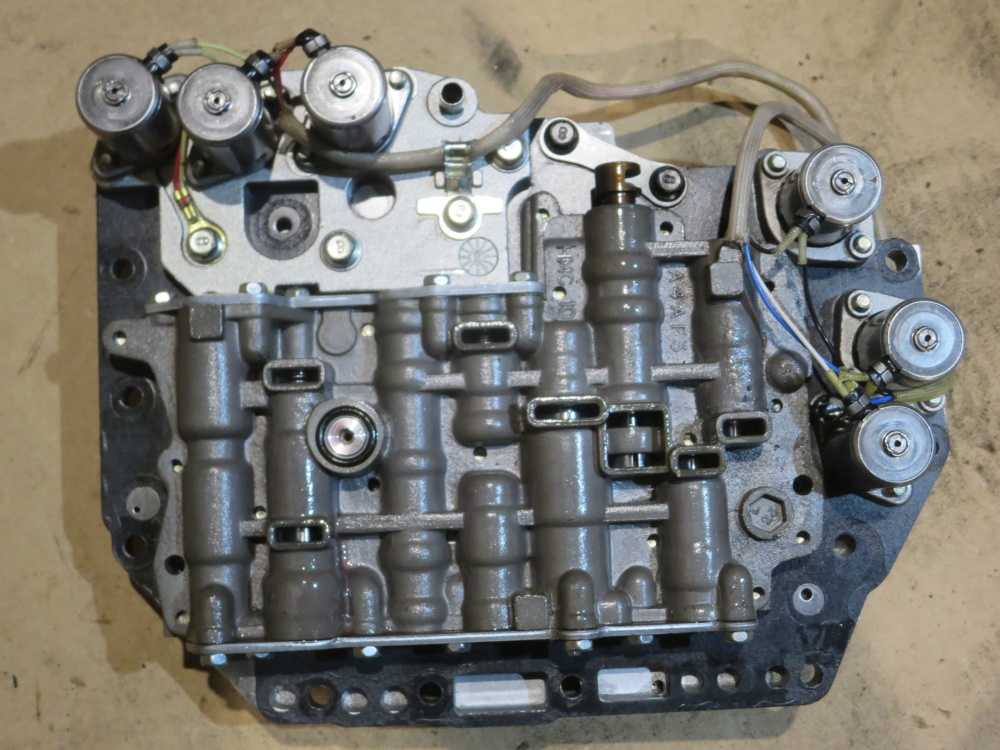

Гидроблок АКПП

Крайне чувствительны к чистоте масла, но не влияют на его состояние. Даже небольшой фрагмент сажи или металла может перекрыть канал, через который жидкость поступает к гидроцилиндру, что нарушит нормальную работу автоматической трансмиссии.

Масляные насос и фильтр

Масляный насос – сердце коробки, ведь именно он создает давление трансмиссионной жидкости, необходимое для работы гидравлических исполнительных механизмов.

Фильтр очищает трансмиссионку от всех загрязнений, начиная от подгоревших фрикционов и заканчивая металлической пылью.

Оба механизма чувствительны к загрязнению трансмиссионной жидкости. А несвоевременная замена масла в коробке автомат может снизить пропускную способность фильтра, что приведет к падению давления в системе и нарушению работы трансмиссии.

Фрикционы

Это еще один аналог сцепления в АКПП, облегчающий переключение передач и повышающий плавность этого процесса. Чувствительны к чистоте масла, а также являются главными его загрязнителями. При сильной нагрузке они перегревают масло, что сокращает ресурс трансмиссионной жидкости и частично меняет ее основные параметры.

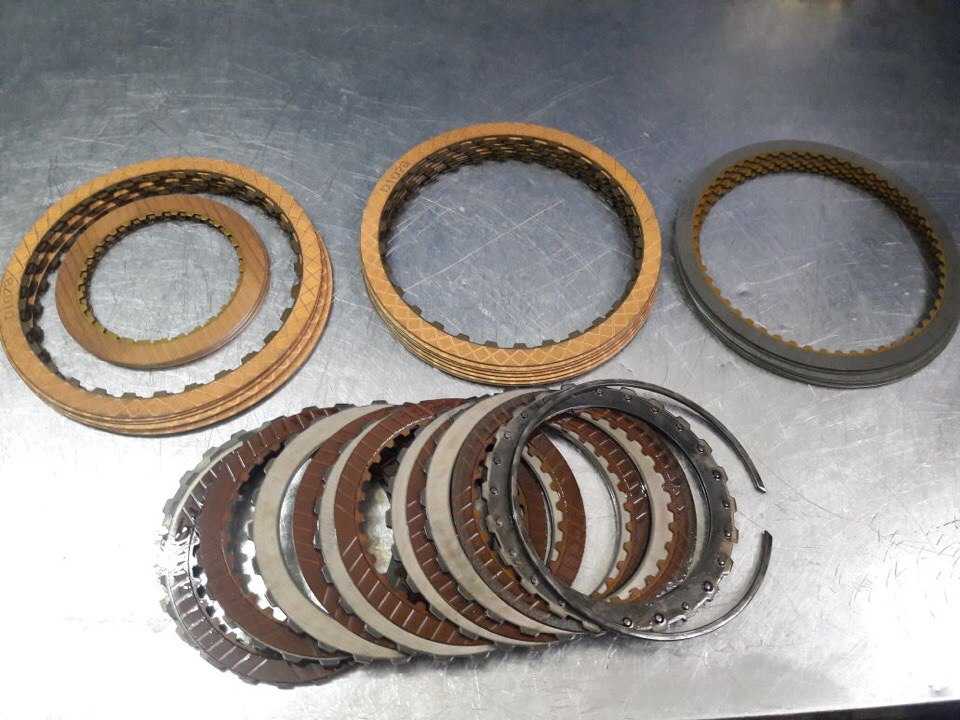

Фрикционы АКПП

Кроме того, при перегреве или сильном нагреве фрикционные накладки подгорают, и обугленная пыль попадает в масло.

Тормозные ленты

Управляют планетарным рядом, блокируя отдельные редукторы, тем самым меняют коэффициент передачи, то есть включают ту или иную скорость. Малочувствительны к загрязнению трансмиссионной жидкости, а при большом сроке службы или высоких нагрузках истираются, добавляя в масло металлическую пыль.

Как самостоятельно провести замену масла в АКПП?

На первый взгляд все выглядит достаточно сложно, но на деле же замена своими руками доступна даже неопытному водителю, достаточно лишь внимательно изучить предлагаемый нами материал.

Согласно нормам ATF масло АКПП нужно полностью менять через 50 тыс. километров пробега и с последующим обновлением каждые 20 тыс. километров путём слива 30-40% от полного объёма. Каждый водитель должен знать, как поменять масло в коробке автомат, но для этого он должен быть знаком с признаками, по которым он может безошибочно определить о надвигающихся проблемах. В первую очередь — это возникающие шумы при работе коробки, жесткое и долгое переключение передач, а также изменение цвета масла или же периодические появляющиеся запахи горелого масла.

Масло Mobil для автоматической коробки передач

Жидкость меняется частично или полностью.

• При частичной замене, процесс замены жидкости заключается в обычном сливе старого и заливке нового, однако при этом меняется лишь часть от всего объема, потому что больше половины остается в различных узлах коробки. Этого зачастую бывает недостаточно для последующей нормальной работы.
• Для полной замены необходимо специальное оборудование для того, чтобы из системы была выкачана вся жидкость, промыта система и залито новое.

Сразу скажем, что полную смену масла нужно проводить в автосервисе. Иногда вместе с жидкостью меняют и фильтр, но это необязательно, да и в силу различных обстоятельств это может быть достаточно затруднительно. Вследствие этого лучше данную работу полностью доверить специалистам сервисного центра.

Частичная замена масла

В случае если приняли решение о частичной смене масла своими руками, то вам его потребуется около 5л. Однако неполную замену нужно будет проводить почаще, для того чтобы прежнее уже отработанное выходило из системы (приблизительно каждые 30000 километров). Для полной замены потребуется около 10 л.

Плюсы этого способа:

• дешевизна;
• небольшое количество жидкости;
• очистка фильтра и поддона;
• значительно меньший риск нанести повреждения коробки.

Однако для получения ожидаемого результата нужно выполнить эту процедуру несколько раз. Процесс замены покажем на примере автомобиля Ниссан:

1. Автомобиль необходимо поднять при помощи домкрата, или же использовать яму. На фото показано расположение отверстия для слива и болты закрепляющие поддон, под которым находится фильтр. При неполной замене, менять фильтр не нужно, вследствие этого и снимать поддон тоже не нужно.
2. Для того, чтобы не выпачкать руки все работы проводите в перчатках, под сливным отверстием разместите какую-то емкость. С помощью ключа «19» немного ослабьте сливную пробку. Потом уже вручную полностью выкрутите ее. Здесь нужно быть аккуратным потому, что жидкость может политься на руки.
3. Дождитесь когда жидкость полностью стечет, проверьте, сколько литров всего слилось. Как говорилось выше, при неполной замене должно слиться около 40% от всего объема. Для того чтобы определить объем жидкости, которая слилась, перелейте ее в бутылку либо какую-нибудь иную тару с известным вам объемом.
4. Далее, когда определите какой объем масла, слился, вытащите щуп из отверстия для залива, вставьте в него воронку, а потом нужно залить такой же объем новой жидкости.
5. Щуп вставьте обратно. Заведите авто и подождите приблизительно 5-10 минут. Сядьте в автомобиль и поочередно переключайте передачи от P до 2, а затем в обратно порядке до P. Между переключениями необходимо выдерживать интервал в 2-3 секунды. После этого с помощью щупа проверьте снова уровень масла. Если он окажется недостаточным, то долейте.

Полная замена масла

Для того, чтобы полностью поменять жидкость необходимо специальное оборудование, которое подключается к системе АКПП. Смена масла происходит в 3 этапа.

1. Первый — это специально предназначенной для этой цели жидкостью.
2. Второй этап — это смена старого масла на новое методом продавливания. Старую жидкость будет, вытеснять новая и таким образом будет происходить ее полная смена.
3. И наконец, третий этап — это смена фильтра и прокладки поддона.

Этот способ отлично способствует снижению расхода бензина, существенно снижая потери в гидроформате. Вследствие того, что смена жидкости происходит под достаточным давлением, система коробки передач очищается практически полностью, в ней не остается не только старого масла, но и каких-либо отложений. Естественно полная смена жидкости стоит намного дороже, нежели частичная, но гарантия на нормальную работу после этой процедуры гораздо выше.

Замена жидкости в АКПП на СТО

Периодичность замены или прочистки фильтрующего элемента

Сегодня ситуация с обслуживанием фильтров АКПП предполагает два основных подхода:

• Отсутствие его замены или прочистки;
• Организация необходимых мероприятий.

У каждого производителя коробок передач есть своей регламент, с учётом которого и требуется проводить её обслуживание. Что касается фильтров автомата, то зачастую периодичность его замены или чистки совпадает со сроками полной смены трансмиссионного масла. К этой процедуре и у каждого производителя, и у каждого автоэксперта свой подход. Сейчас принято выделять две основных методики:

• Одна часть владельцев автомата и лиц, их обслуживающих, производит замену масла и фильтра АКПП через каждые 20-40 000 километров эксплуатационного пробега;
• Другая часть – через каждые 50-70 000.

Какой подход будет удобен лично вам – решайте сами. Единственное, что стоит констатировать, так это отсутствие рисков при раннем обслуживании масляной системы автомата. То есть, смена фильтра и трансмиссионной жидкости АКПП через каждые 20-40 000 километров даст максимальные гарантии владельцу автомобиля по поводу того, что с его агрегатом проблем не случится.

Варианты фильтрующих элементов

Бумажный фильтр: новый и использованный

Фильтры на коробку автомат отличаются по материалу изготовления. Изначально фильтры представляли собой металлическую ячеистую конструкцию (сетка), в результате чего здесь задерживался мелкий мусор, сажа. Данный фильтр АКПП можно легко демонтировать, промыть и поставить на место. Альтернативой данному расходному материалу стала являться бумага (бумажный фильтр). По степени эффективности очистки он не уступает металлическому варианту, однако его приходится чаще менять.

Механизм работы фильтра

Внимание следует уделять тому, какие устанавливаются фильтры. Установленный масляный фильтр не допускает попадания в горючее грязи, инородных частиц. В противном случае снизится рабочий ресурс коробки

В дополнении к этому, если забился данный фильтр, то это будет являться причиной того, что данный расходник будет плохо пропускать трансмиссионную жидкость. Из-за этого система будет испытывать колоссальные нагрузки, данное обстоятельство отрицательно скажется на составляющих частях коробки передач

В противном случае снизится рабочий ресурс коробки. В дополнении к этому, если забился данный фильтр, то это будет являться причиной того, что данный расходник будет плохо пропускать трансмиссионную жидкость. Из-за этого система будет испытывать колоссальные нагрузки, данное обстоятельство отрицательно скажется на составляющих частях коробки передач.

На старых версиях АКПП масляные фильтры отличаются простотой замены. Расходник легко демонтируется из штатного места, в результате чего на его место можно установить новый расходный элемент. Как правило, такой фильтр в АКПП устанавливается снаружи. Установленные внутри скоростной коробки передач фильтры имеют продолжительный эксплуатационный срок, однако, когда возникает необходимость их замены, чтобы до него добраться необходимо снять поддон.

Могут присутсвовать фетровые варианты фильтров, которые являются одноразовыми (меняются вместе с заменой масла). Частота их замены оставляет примерно через 50000 км пробега.

Использование полиэтиленового пакета

Для этих целей вам понадобится пластиковая тара для новой жидкости, шланги и полиэтиленовый пакет.

Один шланг потребуется установить ближе к нижней части приготовленной емкости. Через него будет осуществляться подача масла в коробку передач. В верхнюю часть тары (в нашем случае это может быть пластиковая канистра) необходимо поместить другой шланг, на конце которого прочно зафиксирован полиэтиленовый пакет. Для того чтобы не произошло разрыва — используйте пакет из прочного полиэтилена, иначе может произойти досадная неприятность и отработанная жидкость смешается с новой. По этому шлангу из коробки передач будет выходить старая жидкость, и наполнять пакет из полиэтилена. Увеличиваясь в объеме, он будет выдавливать из канистры новую смазку, которая по второму шлангу станет поступать в коробку. Когда в пакет станет поступать чистая жидкость — процесс замены можно будет считать законченным.

Киа Рио и Сид

На автомобилях Киа Рио и Сид установлены комбинированные фильтры арт. 46321 или 23001 с фетровой мембраной. Фильтры арт. 46321 или 23001 для Киа Рио и Сид – одноразовые, их меняют при замене масла. Частота замены масла и фильтра арт. 46321 или 23001 для Киа Рио и Сид составляет где-то 50000 километров пробега. Фильтр арт. 46321 или 23001 на Киа Рио и Сид может отслужить больше, выдержав 2 замены масла, но лучше не рисковать. Фильтры Киа Рио и Сид меняются просто и держатся на трех болтах. Для того чтобы замена масла на Киа Рио и Сид была произведена полностью, понадобится около 6 литров. У некоторых особо активных владельцев Киа Рио и Сид на абсолютно новой машине масло темнее уже через 30000 пробега. Специалисты СТО могут сказать, что АКПП Киа Рио и Сид необслуживаемые, и это нормально. Но потемневшее масло утрачивает свои свойства, и для продления жизни АКПП Киа Рио и Сид его лучше поменять. Цена на фильтры арт. 46321 или 23001 составит не более 2000 рублей.

Цена на фильтры арт. 46321 или 23001 составит не более 2000 рублей

Принцип работы гидроблока АКПП

Гидроблок АКПП поддерживает в системе  давление с помощью группы клапанов:

• соленоиды открывают и закрывают каналы для прохода жидкости к фрикционам и ГДТ;
• регуляторы создают линейное давление основной магистрали, необходимое для смазки и охлаждения коробки, а также для блокировки фрикционов. Давление растёт при разгоне автомобиля и включении задней скорости, и снижается при торможении;
• синхронизаторы предотвращают толчки при переключении передач, регулируя последовательность ступенчатого перехода;
• клапаны подстройки меняют значение давлений для улучшения эксплуатационных параметров АКПП;
• гидроаккумуляторы смягчают удары в коробке, поддерживая инерцию сжатия фрикционов за счёт натяжения пружин.

Сигнал на открытие соленоидов поступает от ЭБУ. Положение других клапанов зависит от натяжения пружины и давления жидкости. Давление внутри гидроблока меняется в зависимости от положения дросселя: при повышенном крутящем моменте линейное давление увеличивается, что предотвращает пробуксовку.

Алгоритм действий

Промывка гидроблока должна выполняться последовательно, что не только обеспечит высокое качество работы, но и упростит её самостоятельное проведение. Демонтаж и промывка АКПП несколько различаются в зависимости от конкретной модели автомобиля. Алгоритм промывки включает следующие действия:

Изначально автовладельцу нужно демонтировать гидроблок, для чего из коробки сливается масло, ключами-звёздочками снимаются заглушки электроразъема и поддон, выкручивается сам блок.
Вскрыв масляный картер, необходимо обратить внимание на наличие металлической стружки на улавливающем магните. Если ее слишком много — это свидетельствует об износе подвижных валов коробки

В скором времени АКПП может потребовать капитального ремонта.
С помощью ключа-звездочки откручиваются болты, которые фиксируют переднюю и заднюю долю. Следует ослабить и открутить крепления, зажимающие плату гидроблока. Аккуратно приподнимается промежуточная пластина, после чего из неё выкручиваются все имеющиеся болты и фиксаторы.
После этого можно аккуратно снять с автомобиля гидроблок, который затем очищается от загрязнений при помощи карбклинера, солярки и ветоши.
Чтобы прочистить гидроблок, необходимо разобрать все детали. Кисточкой, имеющей твердый ворс, смахивается вся сухая грязь. Внутренние каналы промывают карбклинером. Следует использовать при этом защитные перчатки и очки, так как при попадании на кожу средство вызывает раздражение и ожог.
После очистки гидроблока следует промыть бензином клапаны, протереть сухой чистой ветошью все детали. Сборка и установка блока осуществляется в обратной последовательности. Необходимо использовать динамометрический ключ, которым с усилием в 11 Н/м затягивают четыре болта крепления.
После установки гидроблока нужно очистить от старого герметика поддон масляного картера, по контуру нанести тонким слоем новый герметик, установить поддон и залить свежее трансмиссионное масло.
Следует завести автомобиль и дать двигателю поработать на холостых оборотах несколько минут. Рычаг селектора АКПП по очереди с задержкой приблизительно в 30 секунд переключается во все положения, что прорабатывает масло. Лишь после этого можно начинать движение. В последующем эксплуатация автоматической трансмиссии не будет доставлять хлопот.

При обслуживании автомобиля многие владельцы для экономии промывают фильтр АКПП, после чего устанавливают его обратно и выполняют очистку гидроблока. Однако большинство специалистов сервисных мастерских рекомендуют заменять фильтрующий элемент, чтобы исключить будущие сложности при эксплуатации автомобиля.

Чистка гидроблока АКПП восстанавливает работоспособность коробки, устраняет проблемы в работе автоматической трансмиссии. Процедура не представляет особой сложности, и автовладельцы, имеющие даже начальные представления о ремонте и обслуживании автомобиля, смогут выполнить её самостоятельно, сэкономив на обращении в сервисные центры.

Способы самостоятельной замены масла АКПП

В настоящее время применяется как частичная, так и полная замена масла в коробке автомат. Стоит сказать, что второй вариант подразумевает использование дополнительного инвентаря, который имеется только на СТО. Рассмотрим все методы заменить масло.

Замена на станции техобслуживания

Сама процедура смены масла на станции ТО автомобиля выглядит примерно так:

1. отсоединяются патрубки, посредством которых соединен автомат с радиатором;
2. производится монтаж трубок аппарата для замены масла;
3. далее следует произвести запуск двигателя и включить аппарат;
4. происходит слив старого масла и его постепенная замена новым.

Изучив общую технологию, вы сможете самостоятельно менять масляную жидкость в вашем любимом автомобиле.

Частичная замена масла своими руками

Если вы решили частично поменять масло в АКПП своими руками, то возьмите для этих целей 5 литров специальной жидкости. К преимуществам данного вида замены можно отнести:

• небольшое количество трансмиссионной жидкости;
• доступность и минимальные финансовые затраты;
• очистка фильтра и поддона;
• меньшая вероятность нанести коробке урон.

Для проведения работ вам потребуется яма, можно воспользоваться эстакадой. Данная процедура производится в следующей последовательности :

1. Проверьте уровень вашей отработки посредством щупа;
2. Емкость для сбора отработки должна быть установлена непосредственно под картер АКПП;
3. Необходимо также открутить в поддоне пробку для слива;
4. После полного слива отработанного масла снимите поддон и фильтр;
5. Следите за магнитами – в процессе чистки полости поддона они могут потеряться. Их тоже нужно хорошенько помыть и насухо вытереть. Также меняется фильтр, или просто промывается;
6. Установите новую прокладку и смонтируйте поддон на место;
7. При помощи воронки залейте новое масло в таком же объеме, как было слито;
8. Проведите проверку уровня масла посредством щупа.

Полная замена масла своими руками

Такая операция является наиболее сложной и финансово затратной, но в некоторых случаях просто необходима. Полная замена масла в АКПП обычно производится с использованием особого вида инструмента, который необходимо подсоединить напрямую к АКПП. Сам процесс полной замены проходит в 3 этапа:

• В первую очередь стоит выполнить промывание всего устройства коробки-автомат. Здесь лучше применять специальную жидкость;
• Следующим шагом является непосредственная замена выработанного масла на свежее технологией продавливания. В этом случае старая жидкость вытесняется свежей, что является залогом полной ее смены;
• Третий шаг – следует полностью поменять прокладки поддона и не забыть про фильтр.

Благодаря такому варианту вы понизите уровень расхода топлива. Кроме того, под воздействием большой давящей силы вся система коробки передач подвергается качественной очистке. Благодаря этому в коробке не только не остается выработанного масла, но и никаких осадков и налета. Данный способ нередко является приоритетным.
