НАЗНАЧЕНИЕ И УСТРОЙСТВО КАРДАННОГО ВАЛА ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

УСТРОЙСТВО КАРДАНА

Карданный вал ВАЗ 2107 состоит из следующих элементов:

• одна или несколько секций из тонкостенной полой трубы;
• шлицевое раздвижное соединение;
• вилка;
• крестовина;
• подвесной подшипник;
• элементы крепления;
• задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

УСТРОЙСТВО КРЕСТОВИНЫ

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

ВИДЫ КАРДАННЫХ ВАЛОВ

Карданные валы бывают следующих типов:

• с шарниром равных угловых скоростей (ШРУС);
• с шарниром неравных угловых скоростей (классическая конструкция);
• с полукарданными упругими шарнирами;
• с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

ШРУСОВЫЙ КАРДАН

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

• шариков;
• двух колец (наружного и внутреннего) с канавками для шариков;
• сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

• надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
• ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
• лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
• хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
• контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
• длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
• возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют

И на них порой стоит обращать внимание

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

1. Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
2. Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
3. Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
4. Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.

Смазка подшипников в подшипниковых узлах

В большинстве случаев подшипниковый узел заполняется консистентной смазкой в момент сборки. Пополнение смазочного материала производится при профилактических ремонтах и замене выработавших установленный срок подшипников. В некоторых узлах предусматривается установка пресс-маслёнок

Пополнение смазки при этом производится специальным шприцем и выполняется по мере необходимости. Современные машины и механизмы принято оснащать централизованными системами смазки, упрощающими обслуживание и делающими технику более надёжной.

Как правило, узел подшипника в корпусе заполнен консистентной смазкой, достаточной для полного срока службы. Однако, производители предлагают и модели, дополненные отверстием для повторного ввода смазки, или постоянной подачи жидкого масла.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Чтобы избежать нарушения центровки при разборке, необходимо нанести мелком или керном метки, что позволит избежать неправильной сборки изделия.

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Эластичная муфта поглощает шум и вибрации карданной передачи

Она выполнена из шести резиновых элементов, между которыми размещены металлические вкладыши с отверстиями для болтов.

На вкладышах имеется шесть выступов, три из которых заходят в пазы фланца вторичного вала коробки передач, а остальные – в пазы фланца эластичной муфты.

Этим обеспечивается центрирование эластичной муфты на фланцах.

Для замены эластичной муфты:

Головкой «на 13» отворачиваем две гайки крепления поперечины коробки передач к кузову.

Устройство и принцип работы крестовины кардана

Крестовина карданного вала – это, как понятно из названия, крестообразный шарнир, который обеспечивает соосность всех вращающихся элементов. Он соединяет две вилки, которые входят в состав карданного шарнира. Концы вилок присоединяются к четырем концам, или шипам, крестовины. Труба карданного вала и одна вилка имеют между собой жесткое крепление.

Карданный вал.

Движение шарнира осуществляется при помощи игольчатых подшипников, надетых на шипы крестовины. Эти подшипники устанавливаются в отверстия, расположенные на вилках и фиксируются стопорными кольцами, чтобы предотвратить возможность их смещения. Толщина стопорных колец зависит от размера допустимого осевого зазора.

Таким образом, крестовина карданного вала является гибким соединением двигателя автомобиля с ведущим мостом. Конструктивно она представляет собой взаимно перпендикулярные оси, которые опираются на игольчатые подшипники, установленные в вилках карданного вала.

Функциональное назначение крестовины заключается в обеспечении подвижного соединения, гашении динамической деформации карданного соединения и передаче крутящего усилия на колеса.

Корпус крестовины изготавливается из легированной стали и проходит термообработку, которая обеспечивает высокую поверхностную твердость шипов

Крестовины отличаются по размеру. Размер может зависить от разных факторов: марки автомобиля, его габаритов, мощности двигателя и, как следствие, величины крутящего момента.

Корпус этой важной детали изготавливается из легированной стали и проходит термообработку, которая обеспечивает высокую поверхностную твердость шипов. Для производства наружных обойм подшипников и самих иголок применяется специальная подшипниковая сталь и соответствующая термическая обработка

Высокий КПД передачи и долговечность шарниров обеспечивает применение на шипах корпуса герметизированных игольчатых подшипников. Для надежности подобной герметизации узлов крестовины кардана в изготовлении уплотнений подшипников используется бензомаслостойкая резина.

Какие смазки использовать

Некоторые водители считают, что шприцевание — сложная процедура, поэтому доверяют ее выполнение только механикам и автослесарям на СТО. Стоимость обслуживания — 600-800 рублей. На самом деле трудностей с ней нет, такая задача по силам любому водителю. Главное — иметь нужный инструментарий и знать, какую смазку использовать.

При выборе смазки следует обращать внимание на рекомендации, указанные производителем в руководстве по эксплуатации. Для каждой модели используется конкретная смазка. Но если никаких предписаний в мануале нет, то можно приобрести универсальную

Но если никаких предписаний в мануале нет, то можно приобрести универсальную.

Если провести шприцевание карданов и крестовин прадо 120 или 150 неподходящими средствами, то велик риск повреждений и проблем в ходе эксплуатации авто.

Замена рулевой крестовины

Замена крестовины рулевого вала является довольно сложной операцией, поэтому мы рекомендуем подходить к этому очень внимательно и ответственно!

Признаки проявления на автомобиле

Понять, что требуется замена крестовины рулевого кардана, помогут щелчки, ощущение «закусывания» и неравномерное усилие при повороте руля. Особенно часто это проявляется в нижней крестовине карданчика, той, которая соединяется с рейкой, либо редуктором. Происходит это ввиду расположения вне кабины и как следствие — наиболее подверженной воздействию влажности, пыли, дорожных реагентов и перепадам температур. Проверить это удобнее всего на четырехстоечном подъемнике, положив руку на шарнир (либо воспользовавшись автомобильным фонендоскопом) и вращая рулем. Ремонт производится на снятом карданчике, с отсоединением от колонки руля в определенном порядке. Снимать и менять «на месте» не получится. Предварительно необходимо поставить метки, чтобы после установки обратно в шлицы, руль на автомобиле стоял ровно.

Ремонт своими руками

Замена рулевой крестовины, при всей своей кажущейся простоте:

• во-первых — требует все же определенных навыков;
• во-вторых — наличия оборудования и специального инструмента;
• в-третьих – установка (грамотная или неправильная) относится к системе рулевого управления автомобиля и непосредственно влияет на безопасность движения.

В целом, произвести ремонт самому можно, особенно, если менять приходится крестовину, с установкой стопорными кольцами. При этом, самое главное тут не повредить вилки (обломить или загнуть «уши, по-простому, потому, как подшипники в них очень любят «прикипать и закисать»). В случае способа – кернением, заменять их без специального оборудования — откровенный «колхоз». Балансировка вала при всех вариантах, конечно же, не понадобится.

Замена рулевой крестовины в Коломне

В центре ремонта «5 Карданов» имеется весь необходимый набор инструмента и оборудования, а самое главное – работы осуществляют опытные специалисты. Мы выполняем снятие и установку карданчика с рулевой колонки, и весть спектр дальнейших операций с ним.

Стоимость ремонта по снятому карданному валу с автомобиля приведем в таблице:

Цена на замену крестовины рулевого вала
Стопорными кольцами (руб/шт)	Кернением (руб/шт)
800	1 200

Согласитесь, вполне демократично и доступно! Время, в зависимости от способов установки, сложности и количества, варьируется примерно от 30 минут до 2 часов. Все возможные рулевые крестовины присутствуют на нашем складе, причем мы следим за их качеством и выбираем только проверенных производителей. Принимаются все формы взаиморасчетов, и предоставляется полугодовая гарантия!

Ждем Вас в г. Коломна, п. Радужный, д.19в/1.

Источник

Особенности процесса смазки кардана

Как правило, смазку кардана осуществляют прямо на месте, то есть не снимая его с автомобиля. Теоретически здесь нет ничего сложного, но в действительности во время процесса неизбежно возникают трудности. Прежде всего, при использовании шприца может создаться опасная иллюзия. Дело в том, что минимальный обзор порождают ложное ощущение, что смазка попала куда нужно, хоть в действительности это не так. Сальники должно буквально купаться в смазке.

Также не стоит использовать средство, которое по неаккуратности случайно пролилось на пол. В результате с контактом с другой поверхностью смазка для крестовин Liqui Moly (или любая другая) теряет стерильность, что недопустимо.

В большинстве случаев процесс затягивается на неопределенный промежуток времени. Нередко в последующие дни работа и вовсе забывается. Поэтому желательно полностью демонтировать соединение. Это позволит произвести более качественную визуальную диагностику кардана и хорошо смазать его части. После останется установить все на свои места.

Крепление кардана ВАЗ 2107

Кардан ВАЗ 2107 крепится в нескольких местах:

Болты крепления кардана

Для крепления кардана на ВАЗ 2107 используются четыре болта размерностью М8х1.25х26 с конической головкой. На них накручивается самостопорящаяся гайка с кольцом из нейлона. Если болт при закручивании или откручивании проворачивается, его стопорят отвёрткой.

Эластичная муфта

Эластичная муфта представляет собой промежуточный элемент для соединения крестовины кардана и вторичного вала коробки. Для снижения вибрации она изготовлена из резины высокой прочности. Муфта снимается при механических повреждениях для замены или при ремонте коробки передач. При установке старой муфты потребуется хомут соответствующего размера для её стягивания. Новые эластичные муфты обычно продаются в комплекте с хомутом, который после установки снимается.

Как и зачем шприцевать крестовины карданного вала? блог и новости

Начнем сегодняшний разговор с краткого экскурса в техническую грамотность.

Что такое крестовина и почему карданный вал?

Каждый водитель, в целом понимает, что карданный вал это некий инструмент, с помошью которого передается усилие от раздаточной коробки к редуктору, а далее на колеса автомобиля.

Впервые, этот принцип передачи энергии, был описан итальянским математиком ДЖ. Кардано, в чью честь он и был в последствии назван, однако в машиностроении впервые был применён в конце ХIХ века Луи Рено и остался незаменимым элементом для полноприводных и заднеприводных автомобилей вот уже более чем столетие.

Состоит карданный вал, обычно из самого трубообразного вала с вилками на концах и двух крестовин.

Крестовина — деталь карданного вала позволяющая осуществлять гибкое соединение раздаточной коробки и мостов автомобиля.

Крестовина располагается между двумя жестко закрепленными вилками карданного вала и приводится в движение системой игольчатых подшипников расположенных на четырех концах крестовины.

(думаю вставить гифку с карданом из интернета. Тяжело для восприятия пользователя на мой взгляд)

Подшипники крестовины, элемент, который находится в постоянных экстремальных условиях. Вода, песок, грязь -вымывают смазку, что при отсутствии обслуживания приводит к выходу из строя крестовины.

На фото видно , что из подшипника вывалились все иглы и вместо смазки только грязь и перемолотый металл.

Как опознать скорую «смерть» крестовины?

1. Старт с места будет сопровождаться характерным ударом с металлическим звуком 2. Автомобиль начнет вибрировать на скорости 3. Перед тем как развалиться окончательно, будет слышен характерный хруст перемолотого железа

Однако, смерть крестовин можно предотвратить и их замена может быть отложена на неопределенный срок.

Для этого необходимо проводить периодический технический осмотр трансмиссии, осуществлять шприцевание крестовин примерно в то же время, как и меняете масло в двигателе, т. е. каждые пять-шесть тысяч километров.

О том как проводить шприцевание самостоятельно, а не отдавать деньги в сервисах за услугу, которую могут вам в итоге «оказать» мы и расскажем сегодня подробно.

— Для высоко нагруженных узлов и агрегатов. — Эффективная универсальная густая смазка для автомобильных, промышленных и сельскохозяйственных работ. — Обладает отличными водоотталкивающими и антикоррозийными свойствами. Пригодна для использования на катерах, судах и яхтах. — Идеальна для смазки подшипников, шаровых соединений, водяных помп, рулевых тяг, деталей подвески, подвижных и скользящих механизмов, работающих в сложных условиях и на открытом воздухе.

Применяется для очистки поверхности двигателей, запчастей, а также промышленного оборудования. Эффективно удаляет маслянистые подтеки, битум, смолу и прочие загрязнения.

3. Шприц для смазки. Рычажно-плунжерный

Все работы по шприцеванию, легко проделываются без снятия агрегатов, на любом подъемнике или яме. В нашем случае, было необходимо параллельно поменять одну из крестовин, поэтому операция проводится на снятом карданном вале.

Как мы говорили выше, крестовины находятся в крайне агрессивной среде, поэтому часто имеют вид как на фото. Перед началом работы, очистим поверхность с помощью очистителя карбюратора, так же можно использовать профессиональный очиститель двигателя

Для шприцевания нам понадобится шприц для смазки-рычажно плунжерный или пневматический, все зависит от бюджета, а также картридж литиевой смазки.

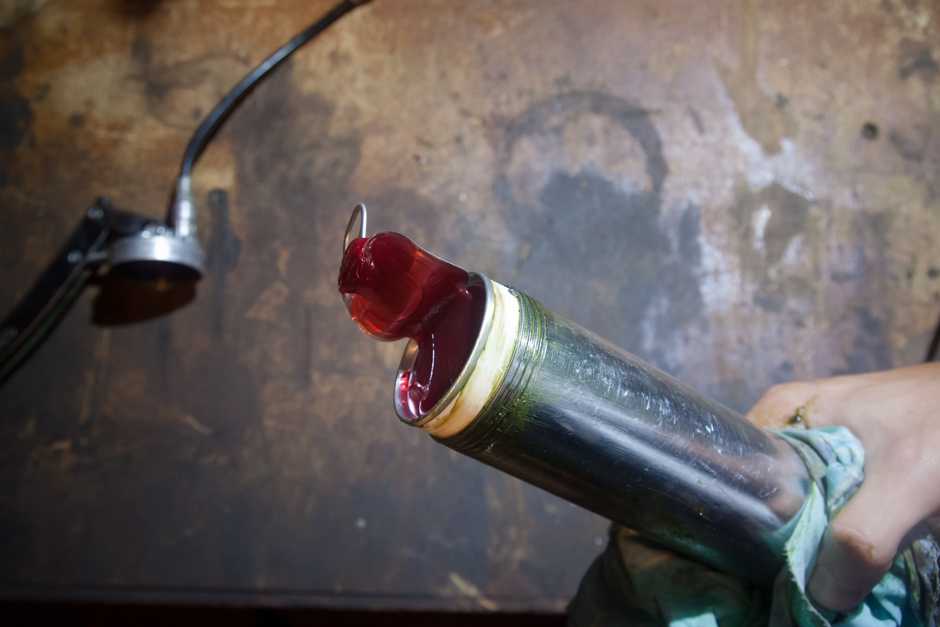

Открутив крышку, снимаем пластиковую крышку с картриджа и заряжаем во внутрь шприца.

Зарядив открываем верхнюю железную крышку и закручиваем обратно.

Подключаем шприц к пресс-масленке и качаем. Залогом того, что вы все делаете правильно, станет старая смазка, которая начнет выходить из крестовины.

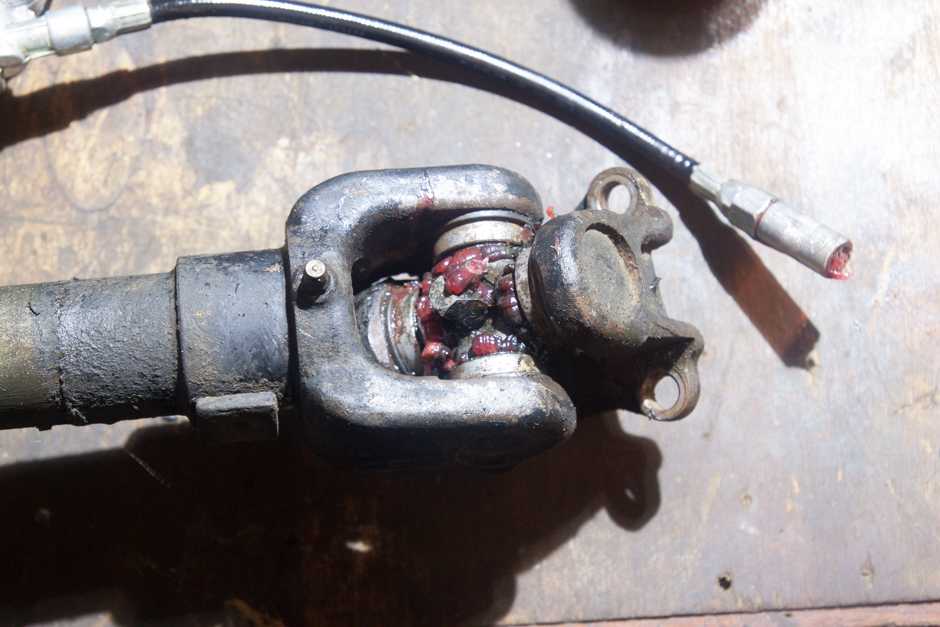

Выдавливаем из подшипников крестовины всю старую смазку вместе с грязью и выработкой до момента, пока не пойдет красная смазка.

Теперь карданный вал можно устанавливать на место!

Шприцевание других элементов трансмиссии.

Не стоит забывать, что кроме крестовин существуют и другие детали, которым следует проделывать срок службы. 1. Шлицевая карданного вала. На трубе вала, можно увидеть пресс-маслёнку, она служит для смазки шлицевого соединения двух частей кардана. Ее следует ошприцовывать вместе с крестовинами.

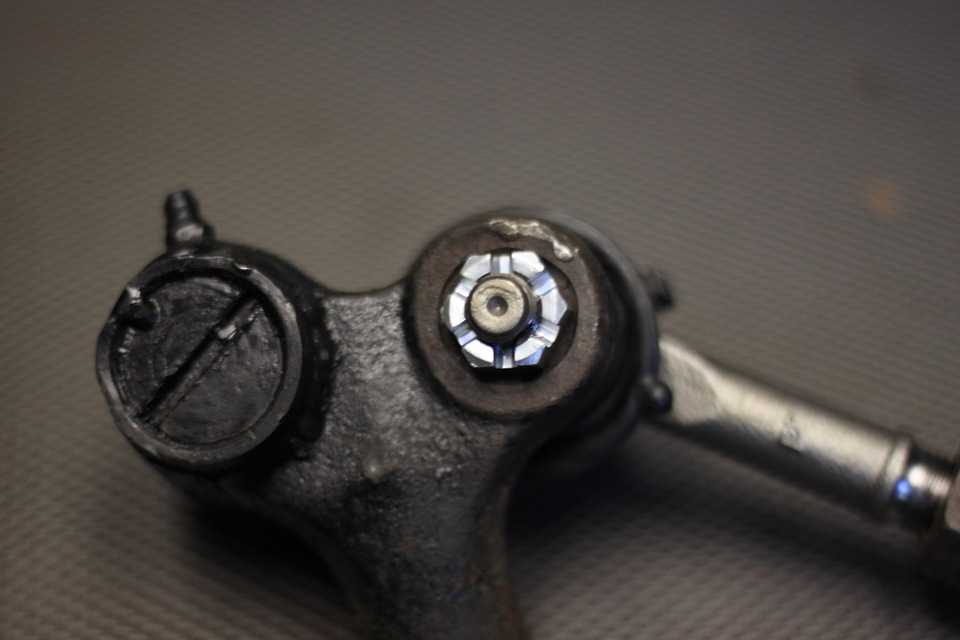

Рулевые наконечники. У хороших производителей запчастей, на рулевых наконечниках всегда есть пресс-масленки. Периодическая смазка шаровых, продлит их службу на долгие года.

Рулевая трапеция. По аналогии с наконечником, требует смазки.

На этом все! Следите за состоянием своего автомобиля и он никогда не станет старым:)

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

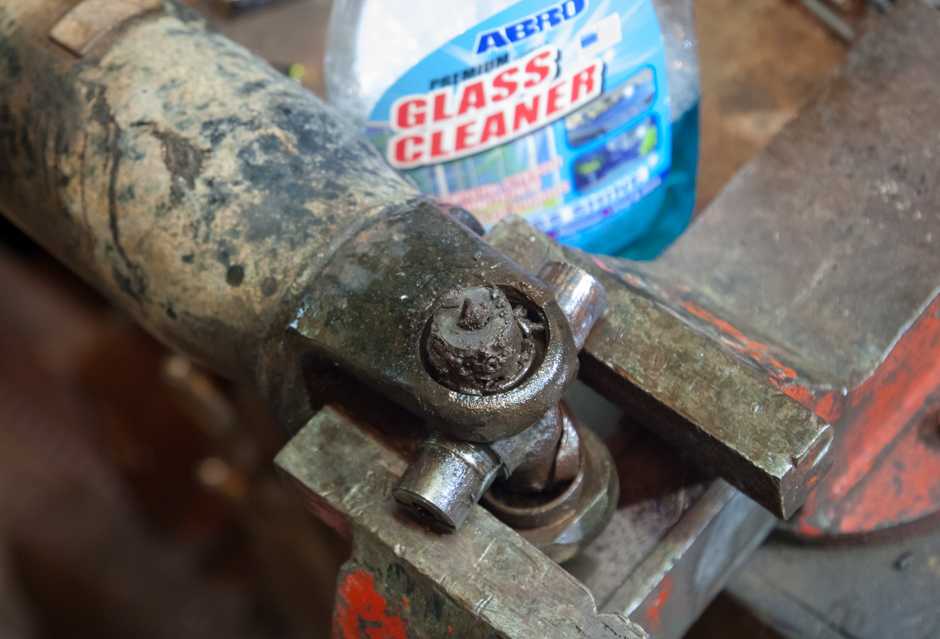

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.
2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
8. Подобным же методом снимите остальные чашки.
9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Что часто выходит из строя?

В основном, выходят из строя подшипники подвесного и крестовин. Это происходит из-за отсутствия смазки или излишних вибраций. Также отметим, что смазка со временем может засыхать. Поэтому нужно использовать специализированные продукты, которые не теряют своей вязкости долгое время. При бережной эксплуатации шарниры могут прослужить минимум до 200 тысяч километров.

Что касается труб, то они при отсутствии механических повреждений могут служить десятилетиями без замены. Карданный вал КамАЗа весьма прочный. Дабы не производить ремонт элемента, регулярно следите за состоянием защитных чехлов шарниров. Это касается и подвесного подшипника.

Признаки необходимости замены

Причиной для замены становится люфт шарнирного соединения. О его возникновении сигнализирует появление разных посторонних звуков, когда вращается кардан. Это могут быть скрипы, стуки и металлический звон. Появляется вибрация машины при трогании её с места и на скоростных режимах.

Услышав такие звуки, вы поймете, что пора проверить кардан. Для такой проверки, нужен доступ к машине снизу, то есть нужен подъемник, яма либо эстакада. Проверку осуществляем так:

• Машину закатите на яму (подъемник, эстакаду)
• Рычаг коробки передач переведите в нейтральное положение.
• Спуститесь под автомобиль.
• Одной рукой держитесь за крестовину, второй крутите кардан туда – сюда.
• Имеющийся люфт вы ощутите сразу.
• В конструкции кардана 2 крестовины, проверьте обе.

Виды валов

По состоянию на сегодняшний день в автомобилестроительной отрасли используются разные виды валов, классификация которых осуществляется по целому ряду признаков:

• По типу передачи бывают закрытыми и открытыми.
• В плане конструкции – жесткими, шариковыми или карданными.
• В зависимости от материала изготовления – металлические, стальные, чугунные или алюминиевые.
• По способности к компенсации – простые или универсальные.
• По числу опор – двух- или трехопорные.
• В зависимости от количества секций – одно- или многосекционные.

Отдельного внимания заслуживают виды карданов по кинематическим свойствам, поговорим об этом детальнее.

Синхронные валы

Такие модели устанавливают на некоторые модели полноприводных транспортных средств. Они характеризуются наличием в своей конструкции ШРУСов и способностью работать, когда угол отклонения не достигает 70-ти градусов. К ключевым недостаткам таких элементов относятся высокая вероятность выхода из строя пыльников во время езды по бездорожью.

Асинхронные валы

Именно они получили наиболее широкое распространение. Это детали, состоящие из вилки и крестовины и устанавливаемые на машинах с задним приводом. По сравнению с синхронными карданами асинхронные характеризуются бесшумностью работы, простотой обслуживания и низкой ценой.

Гибкая и жесткая полукарданные передачи

Особая разновидность вала, главная задача которой – компенсировать угловые повороты и несколько изменить расстояние между коробкой передач и задним мостом. Иногда эти элементы называют также задним карданным валом. Упругая его часть изготавливается из резины, именно благодаря растяжению и сжатию данной детали и происходит компенсация изменений угла.

Жесткие шарнирные передачи в последнее время практически не используются, так как они не обеспечивают должной степени надежности, к тому же во время работы очень часто издают громкие неприятные звуки.
