Ремень грм на двигатель k4m: замена своими руками

Признак неисправности ремня ГРМ К4М

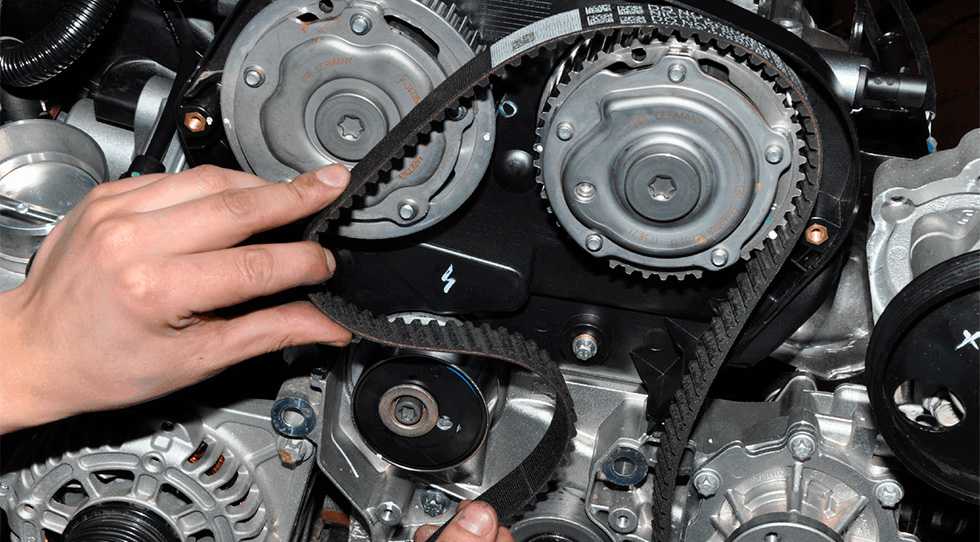

На схеме показаны узлы привода ГРМ, которые синхронизируют работу распределительных (РВ) и коленчатого валов (КВ). Вот какие проблемы возникают в случае неисправности:

Проблемы с двигателем на высоких оборотах. Ремень ГРМ К4М состоит из резиновых зубьев, которые вставляются в шестерни КВ. Поскольку эти зубья портятся, то при более высоких оборотах начнутся проблемы с захватом передач. Следите за странным поведением на оборотах выше 2000.

Проблемы с потерей мощности. Двигатель не работает должным образом во время переключения передач или ускорения.

Осечки и проблемы с выхлопными газами. Увеличение количества черного дыма, выходящего из выхлопной трубы — результат неправильной синхронизации клапанов или других элементов привода.

О газораспределительном механизме

Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.

Он состоит из нескольких деталей, это:

Один или два распредвала, которые расположены в ГБЦ.
Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
Клапанные пружины, которые возвращают клапан в исходное положение.
Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.

Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.

Что может произойти, если не поменять ремень вовремя

Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.

Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.

Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.

В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.

Ремонт всего комплекта запчастей

Модификация мотора К9К у dci 1.5 и 1.6 есть не только у Рено, поэтому суть вопроса будет интересна не только любителям этого «француза». Причин для смены ГРМ много – это плохая работа двигателя, разрыв ремня и прочие поломки. Прежде всего, запаситесь инструментами – фиксатор BMT вала Mot. 1489, распредвал. Последний можно поменять на болт M8x80. Не забудьте «звездочку» E14, чтоб можно было откручивать запорки под деталью фиксатора.

Что делаем в первую очередь?

Полностью убираете весь корпус над стыком лобового и капота;
Ставим машину на домкрат на переднее правое колесо. Если вы в боксе будете делать, страховка не понадобится. Нужно потом залезть под «пузо» машины и снять защиту;
Кожухи убираем через верх, немного качая;
С движка убираем полностью защиту и поднимаем домкратом выше;
Между поддоном и подрамником можно проложить брусок или грузик;
Когда откручиваете опору сверху, двигатель сам спустится на опорный спуск. (Но будет тяжело достать болты снизу, так как упор идет на крыло);
Верхняя опора двигателя снимается;
Оба фиксатора убираем вместе с крышкой защиты ГРМ;
Распредвал датчик тоже уберем в сторону.

Убедитесь, что Рено dci 1.5 не качается и плотно и уверенно стоит без колебаний. Далее обращаемся к запасу инструментов. Для начала возьмем простой ключ на 19 и повернем им впритык корпус натяжителя, поворот делаем по часовой стрелке. Ключ держим в таком же состоянии, одновременно снимая газораспределительную установку.

На коробке имеется защита ремня – отстегиваете ее и достаете пластмассовый винт из пистона. Если достать не получается, можно слегка согнуть ее – жесткий корпус не позволит ей сломаться.

Далее проводим несколько действий поочередно

Кронштейн извлекаем после того, как открутили все болты. Движок перед этим процессом нужно приподнять выше, чем обычно. Болты, находящиеся снизу, всегда тяжко снимаются. Не переусердствуйте, чтоб не разорвать трубки охладителя или решетку радиатора;
Коленвал прокрутить за болт шкива так, чтобы отверстие в шкиве не было на одном уровне с отверстием головки;
На всякий случай ставим туда болт М8 и потом убираем. После этого коленвал можно немного подать назад.

Замена ремень ГРМ Меган 3 дизель

Замена ГРМ на Renault Megane 3 должна производится строго по регламентному ТО — каждые 60 000 км. Пренебрежение может грозить обрывом ремешка и поломкой двигателя.

Также рекомендуется, если автомобиль работает ровно и устойчиво, устанавливать на ремне и шкивах механизма ГРМ свои метки. Потом переносить метки со старого ремня на новый и одевать новый ремень по своим меткам. В таком случае можно будет быть уверенным в правильности установленных фаз ГРМ. Чтобы проделать все самостоятельно, желательно иметь опыт в проведении подобных работ.

Для замены ремня ГРМ на автомобиле Renault Megane 3 с дизельным двигателем 1.5 dCi понадобиться:

Набор ключей; ;
Подпорка под двигатель; MANNOL 9927 Fix-Gewinde ;
Корректор канцелярский;

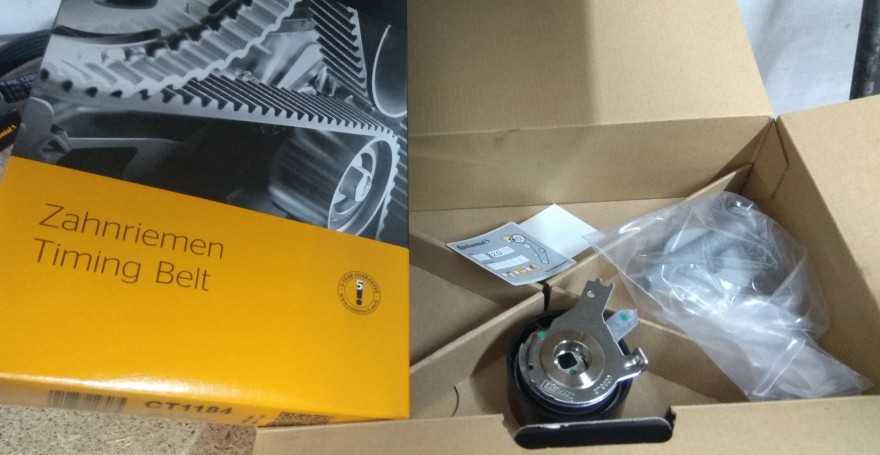

Комплект ремня ГРМ Contitech CT1184K1, оригинальный артикул Renault 13 0C 115 08R.

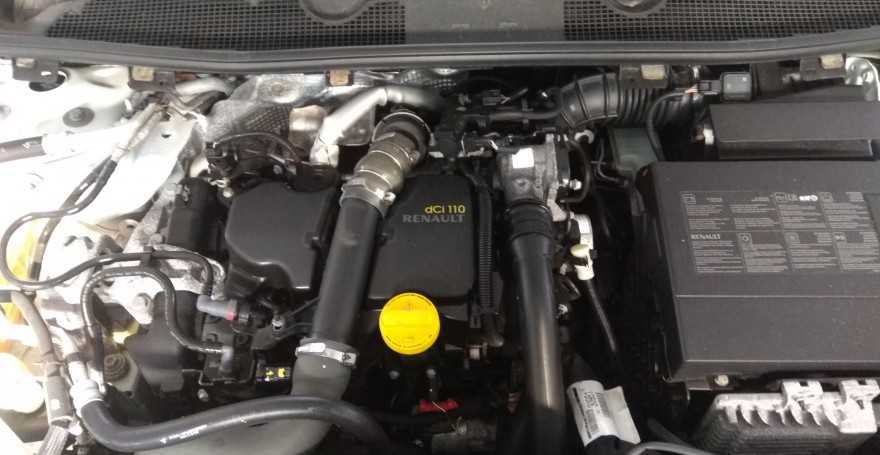

Renault Megane 3 1.5dCi

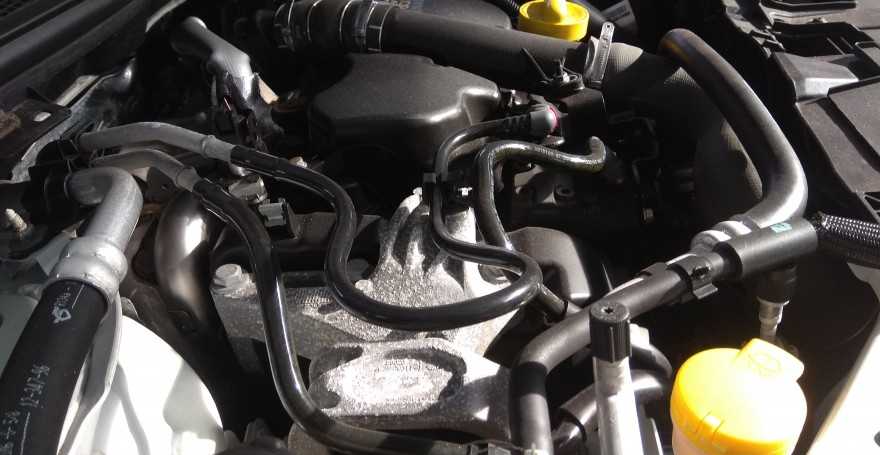

Для доступа к ремню ГРМ много разбирать не придется.

Сразу, сверху, откручиваем болты крепления подушки двигателя к лонжерону ключом на 16мм.

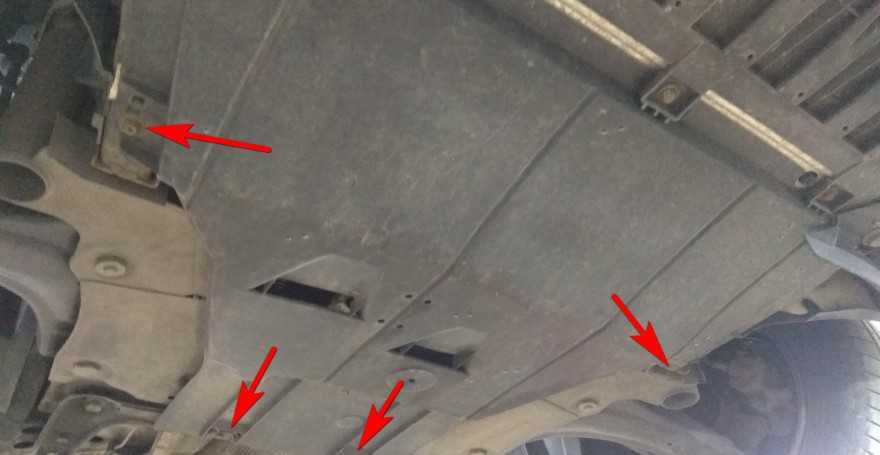

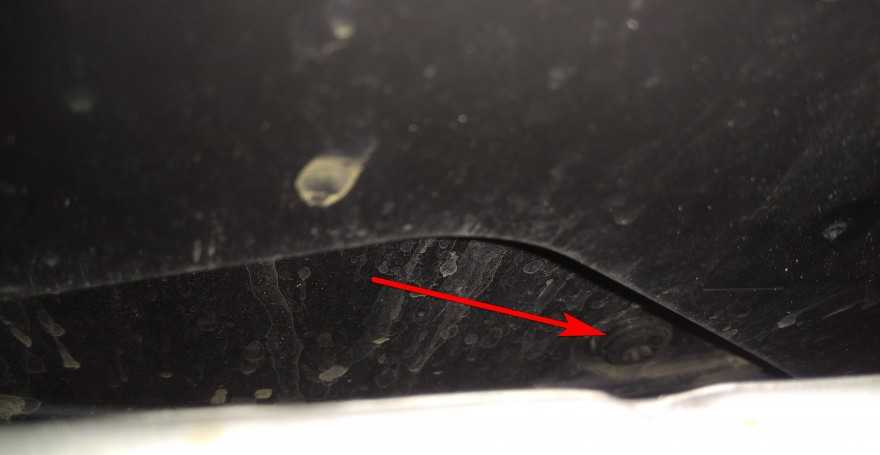

Теперь снизу снимаем защиту открутив 4 болта ключ на 10мм.

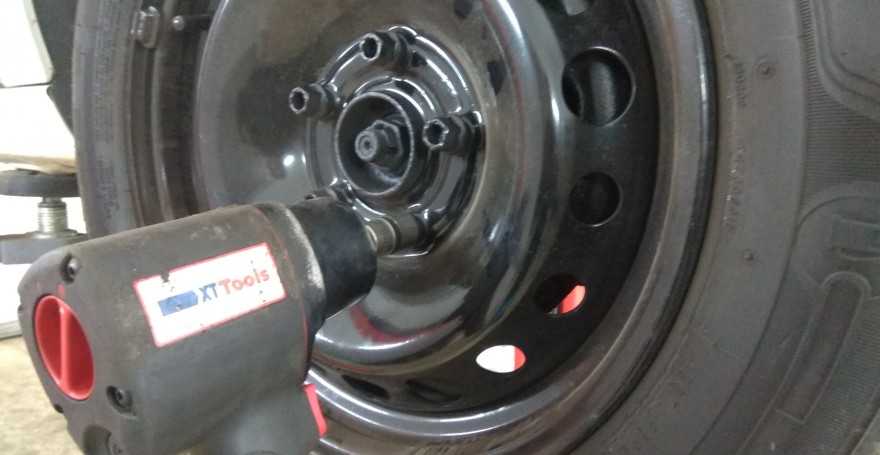

Откручиваем правое колесо ключом на 17мм.

Снимаем подкрылок вытянув пластиковые держатели и открутив шурупы ключом на 7мм.

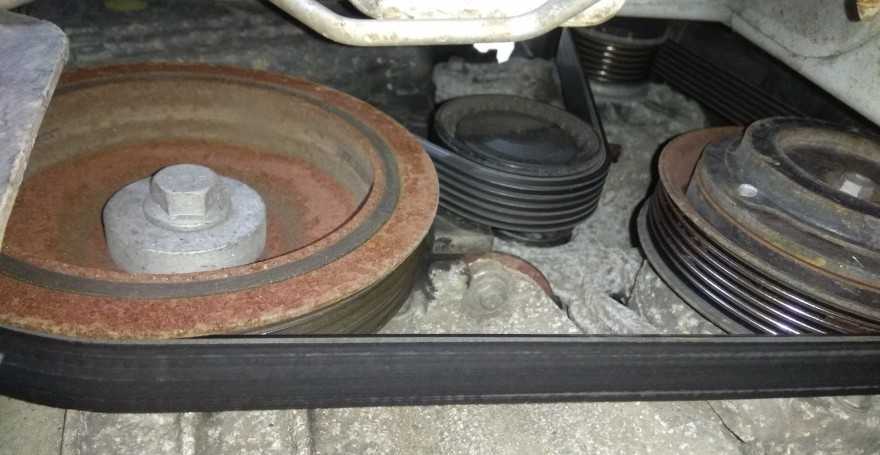

Снимаем ремень приводного механизма.

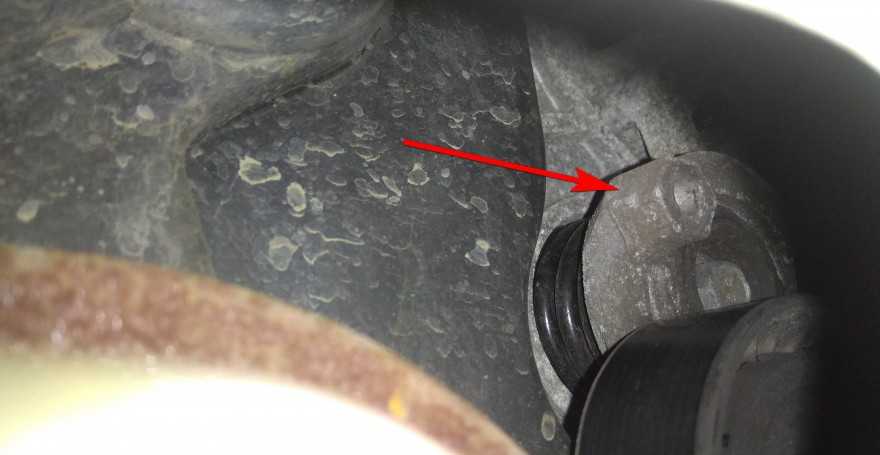

Повернув натяжной ролик по часовой стрелке ключом на 16мм.

Сразу проверяем на люфты и гул все крутящиеся механизмы и осматриваем состояние ремня.

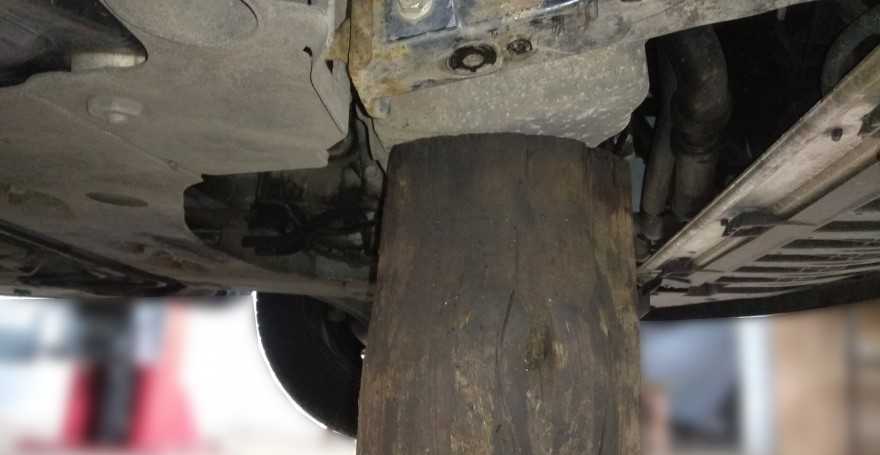

Выставляем подпорку под поддон двигателя.

Теперь вытягиваем топливные трубки из кронштейна подушки двигателя и откручиваем болты ключом на 16мм.

Снимаем подушку двигателя.

Снимаем защитный кожух ремня ГРМ.

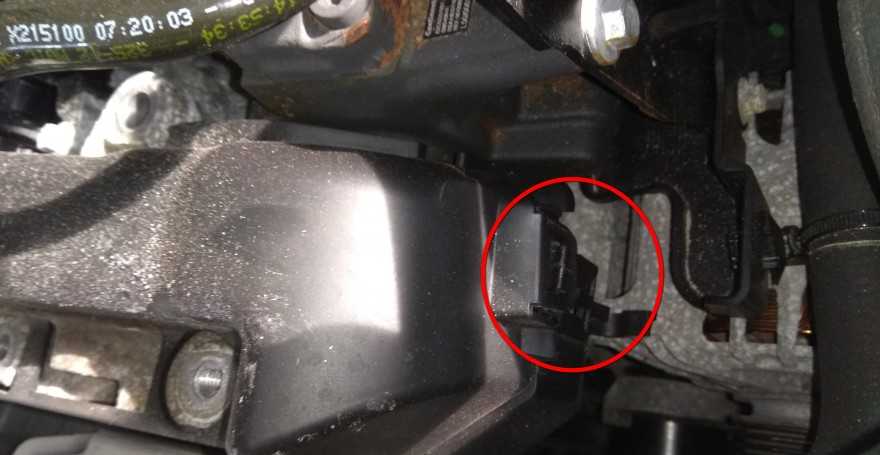

Для этого необходимо по бокам отщелкнуть небольшие защелки.

И со стороны лонжерона вытянуть одну пуклю.

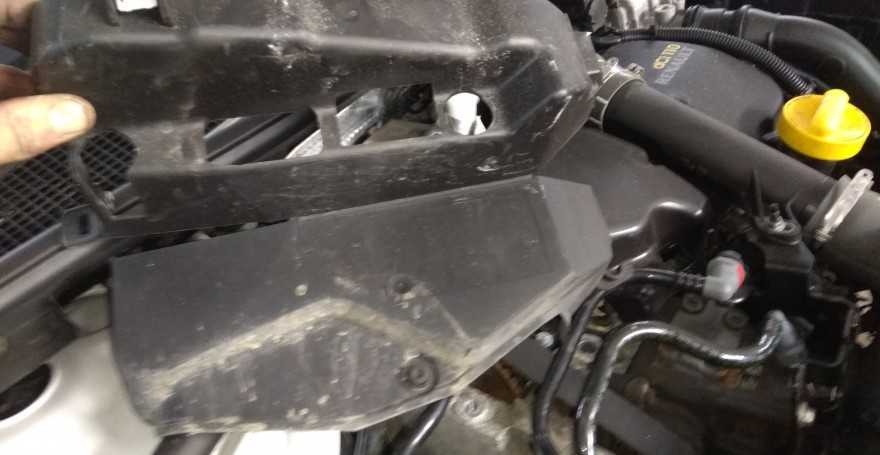

Вот так выглядит снятая защитка ремня ГРМ.

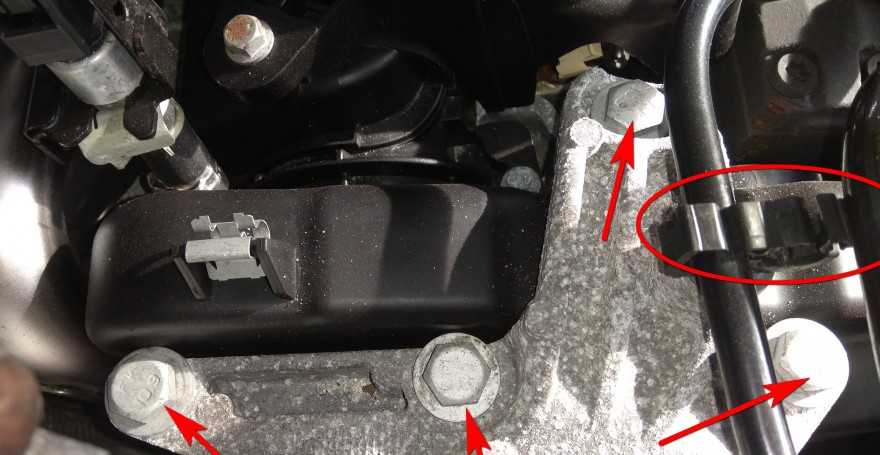

Теперь откручиваем кронштейн подушки двигателя ключом на 10мм.

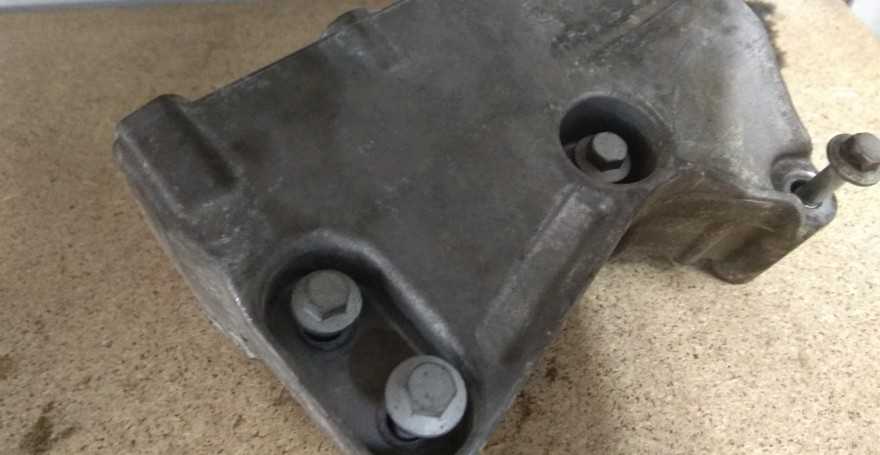

Снимаем его и откладываем в сторону.

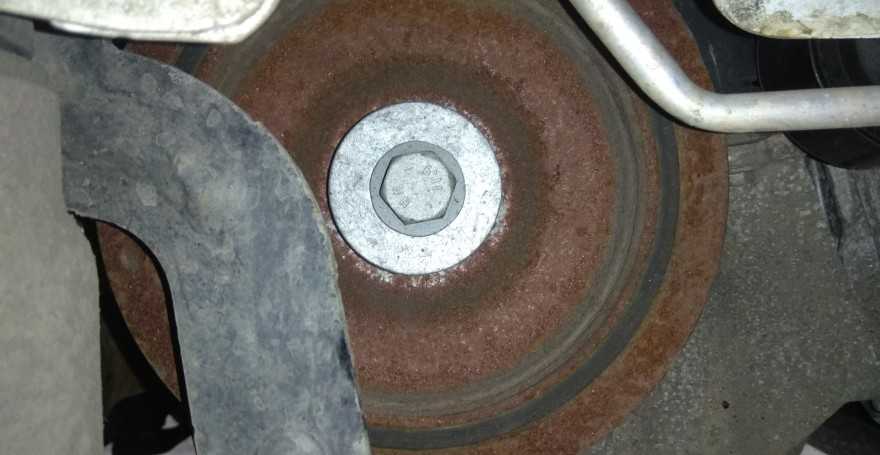

Ключом на 19мм откручиваем шкив коленвала.

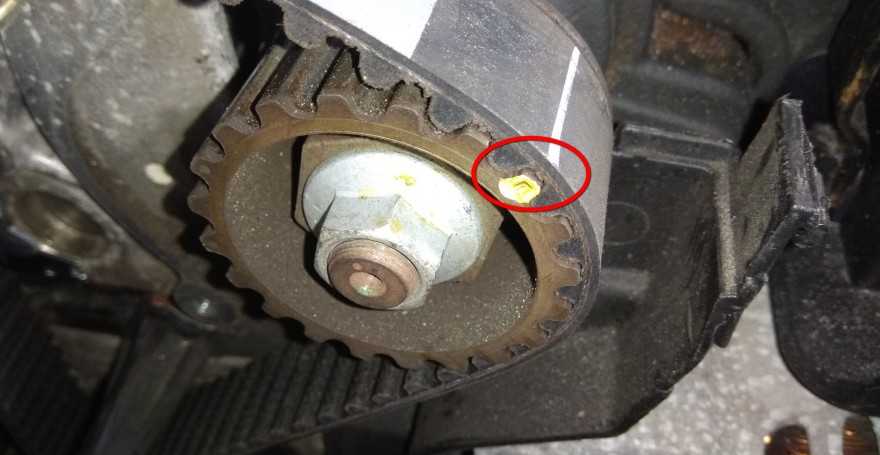

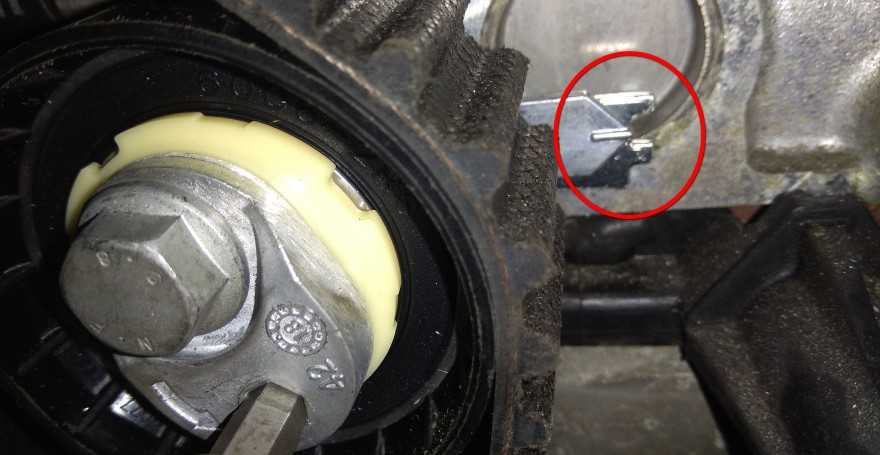

Выставляем метки. У распредвала есть отверстие под стопор. Вместо стопора можно использовать болт или сверло подходящего диаметра.

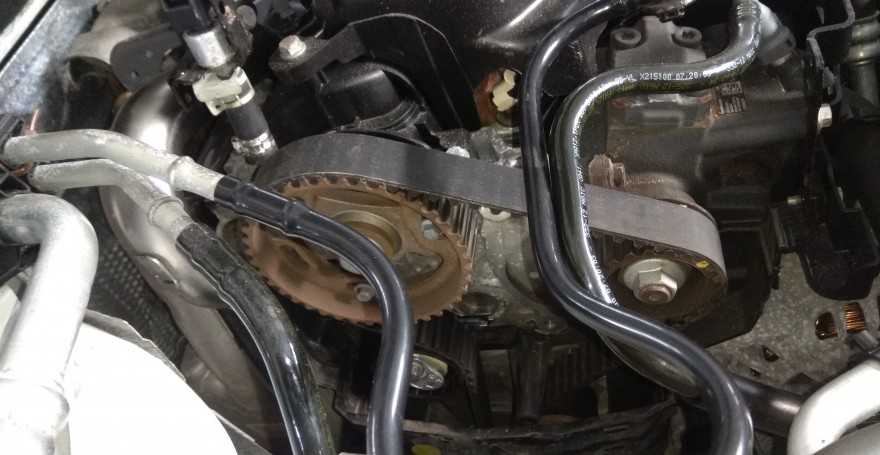

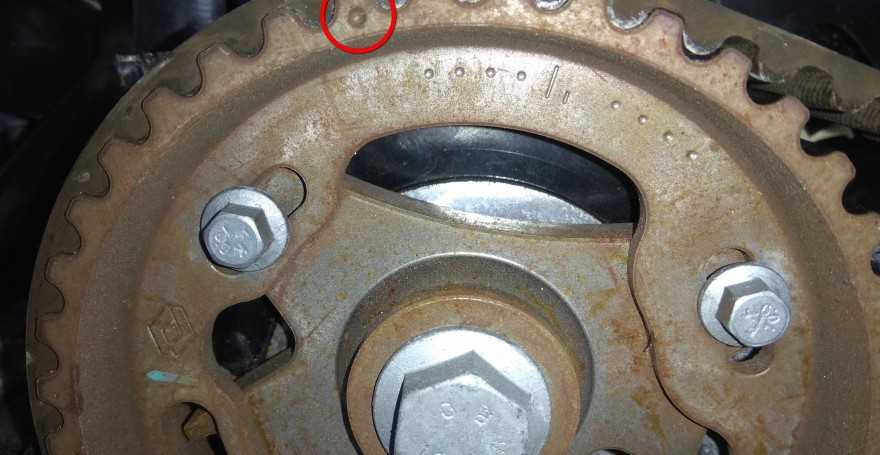

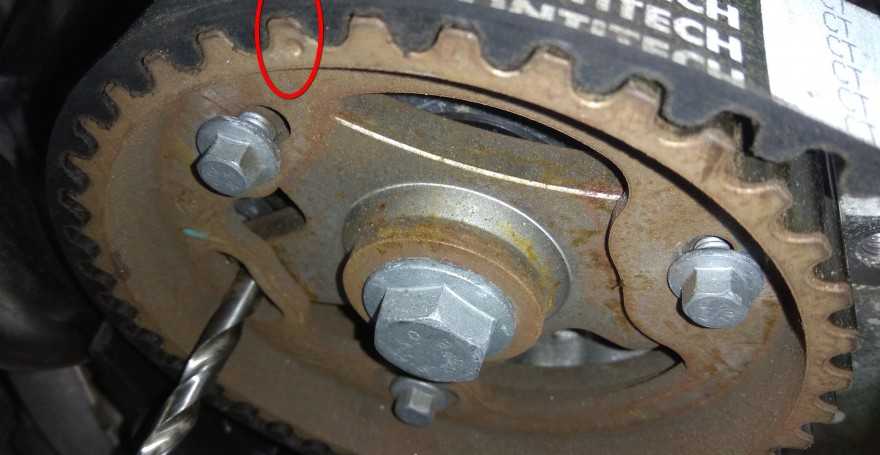

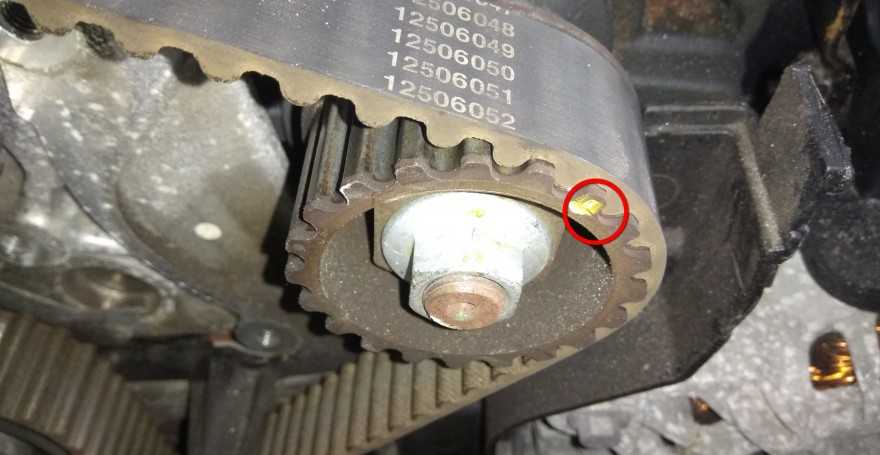

Также на звезде распредвала есть метка по которой мы будем устанавливать ремень.

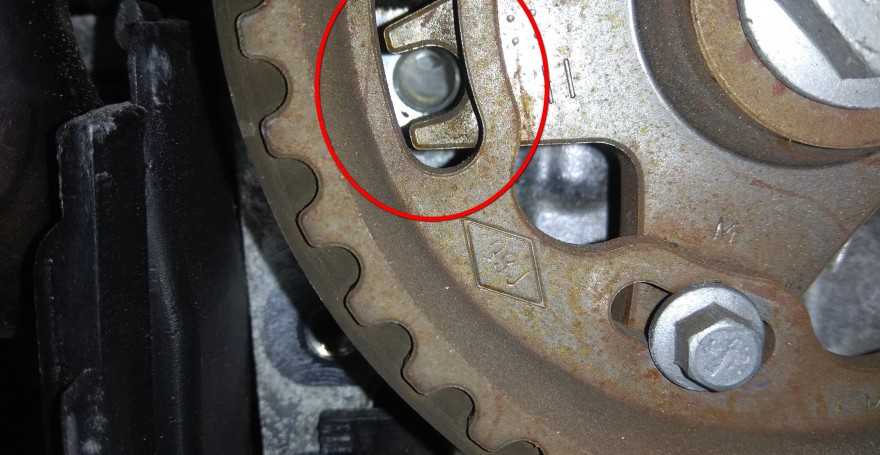

И на звезде ТНВД тоже есть метка для установки ремня.

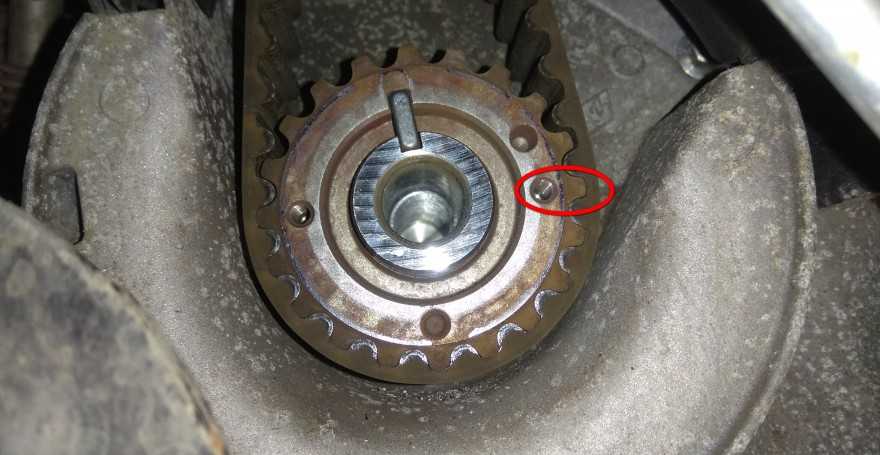

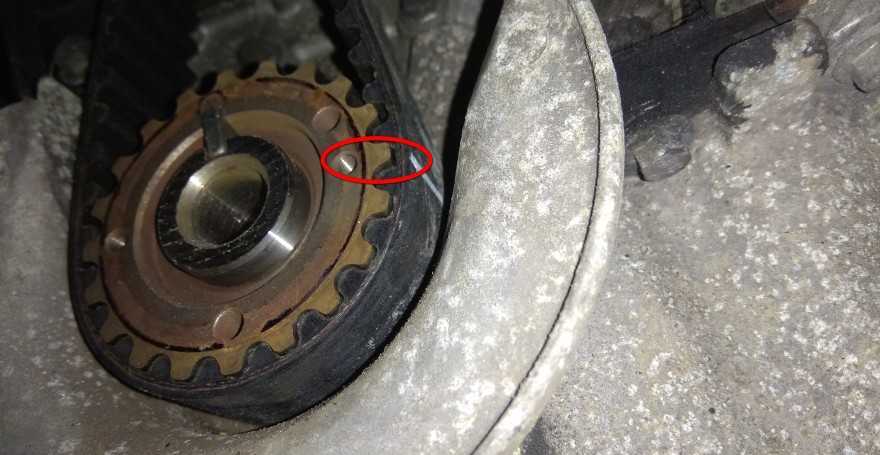

На звезде коленвала устанавливать ремень будем по отверстию выделенном на фото.

Ключом на 13мм откручиваем болт натяжного ролика.

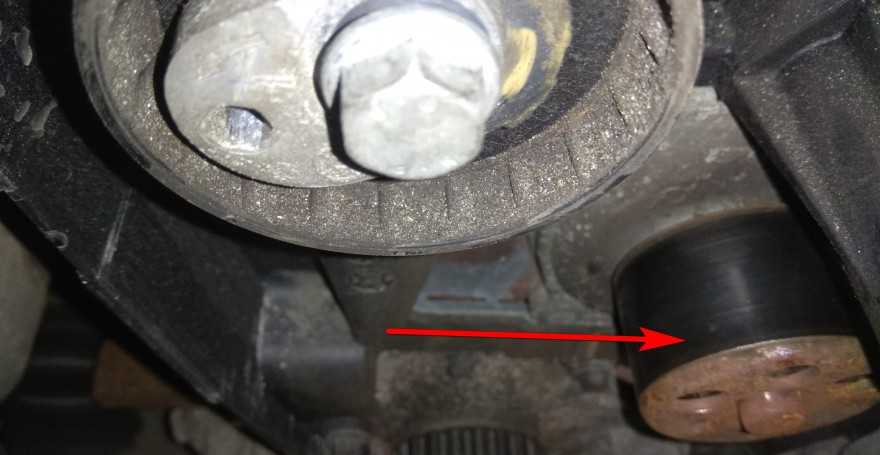

Снимаем ремень, ролик. Проверяем помпу на наличие люфта.

Осматриваем помпу, сальники коленвала и распредвала на наличие течей.

Вот такой комплект ГРМ мы будем устанавливать.

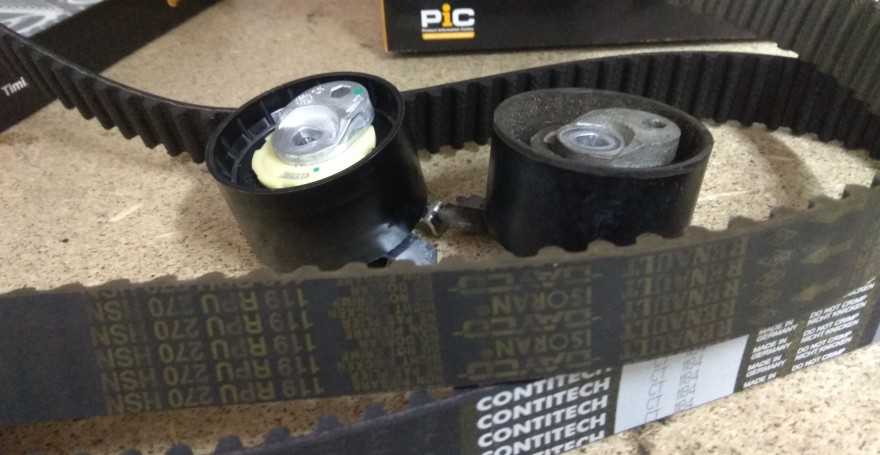

Сравниваем старый ремень и ролик с новыми.

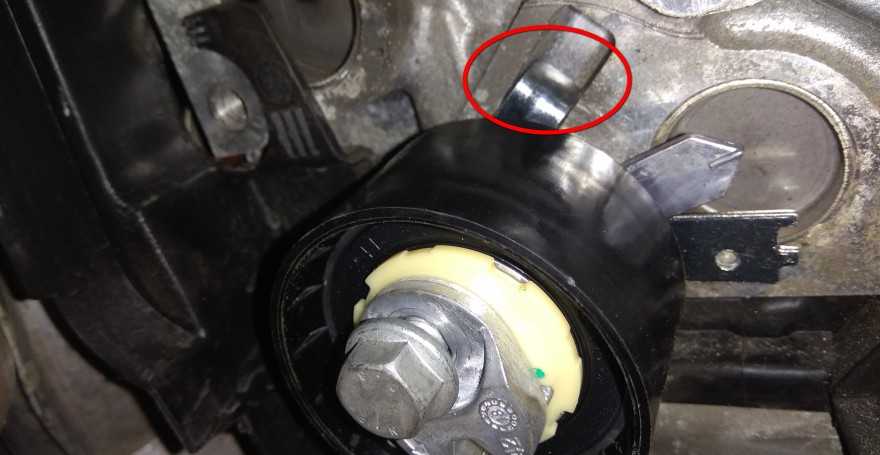

Устанавливаем натяжной ролик на двигатель попадая в специальный паз.

На новом ремне есть метки которые необходимо совместить с меткой на шкиве распредвала.

И шкиве коленвала.

Натягиваем ремень до того момента пока флажок не станет на свое место.

Перед закручиванием болт коленвала рекомендуется смазать фиксатором резьбы или герметиком.

Проворачиваем двигатель за болт коленвала полных 2 оборота и снова проверяем натяжку ремня.

Замена ГРМ Ниссан Альмера подробная инструкция с фото

Замена ГРМ Ниссан Альмера требуется раз в 60 тысяч километров или через 4 года (что наступит раньше). Несвоевременная замена ремня ГРМ на Nissan Almera может привести к обрыву или срезу зубьев, а это в свою очередь может загнуть клапана, повредить поршни и седла. В общем загнутые клапана — гарантия дорогостоящего ремонта двигателя. Лучше до этого не доводить. Еще один важный момент, это помпа, шкив которой тоже вращается ремнем ГРМ. Так что при замене ремня может выяснится, что необходимо дополнительно заменить помпы, стоит быть к тому готовым.

Далее схема ГРМ Ниссан Альмера на которой довольно понятно обозначены все важные моменты.

Что бы добраться непосредственно для замены ремня придется провести довольно серьезную и трудозатратную работу. 1. Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека. Затем ремень привода вспомогательных агрегатов Алмера. 2. Вставляем между поддоном картера двигателя и подрамником деревянный брусок так, чтобы правая опора силового агрегата перестала удерживать вес агрегата. Для этого широкой монтажной лопаткой приподнимаем двигатель. Ведь нам предстоит снять одну из опор двигателя. 3. Вынимаем из держателей, расположенных на кронштейне опоры, трубки подвода топлива к рампе и подвода паров топлива к ресиверу. 4. Головкой «на 16» отворачиваем три болта крепления кронштейна опоры к верхней крышке привода ГРМ. 5. Тем же инструментом отворачиваем два болта крепления опоры к кузову. (будьте внимательны они разной длины). 6. Снимаем правую опору силового агрегата. 7. Головкой «на 13» отворачиваем три болта и две гайки крепления верхней крышки привода ГРМ. 8. При отворачивании болта крепления шкива коленвала необходимо заблокировать коленчатый вал от проворачивания. Для этого помощник должен включить пятую передачу и нажать на педаль тормоза. Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленчатого вала, то вал необходимо застопорить. Чтобы получить доступ к зубчатому венцу маховика, следует демонтировать датчик положения коленчатого вала. 9. Для этого отворачиваем два болта головкой «на 10» и снимаем датчик. 10. Вставляем через окно в картере сцепления монтажную лопатку между зубьями венца маховика, предназначенными для пуска двигателя стартером.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов. Вынимаем болт.

Снимаем шкив привода вспомогательных агрегатов. Затем снимаем пластиковые крышки кожуха ремня ГРМ Ниссан Альмера.

К сожалению на двигателе Nissan Almera на шкивах коленчатого и распределительных валов нет специальных установочных меток ГРМ. Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Снимаем резонатор воздушного тракта. В центре заглушки (резиновом массиве) протыкаем отверткой отверстие. Действуя отверткой, как рычагом, извлекаем заглушку из отверстия в головке блока цилиндров. Аналогично извлекаем другую заглушку. Главное перед заменой ремня не забыть купить новые заглушки, что бы установить их взамен испорченных.

Проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до того момента, пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление определенного размера (см. фото далее).

Устанавливаем приспособление в пазы валов распредвала двигателя Ниссан Альмера.

Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

Замена ремня ГРМ Рено Сценик 2 (Renault Scenic II)

Фотоотчеты о выполенных работах мастерами СТО «500 Ампер»:

Ремень ГРМ — это связующий узел между коленчатым валом и распредвалом, который синхронизирует движение поршней и выпускных и впускных клапанов. Его разрыв делает невозможным дальнейшую езду на машине. Для исключения подобный ситуации требуется периодическая замена ремня ГРМ. Автосервис «500 Ампер» предлагает услугу замены ремня газораспределительного механизма. Работа проводится опытными механиками с использованием профессиональных инструментов. Поэтому мы гарантируем быструю и точную установку новой детали. У нас в продаже имеется большой выбор расходников на различные марки авто. Цена работы будет зависеть от модели автомобиля и его технического состояния.

Когда нужно заменить ремень ГРМ

Существует несколько «симптомов», которые сигнализируют о необходимости замены. В основном они касаются изменений в работе мотора, а именно:

усложнение пуска;
более шумная работа;
появление чрезмерной вибрации;
возникновение сторонних шумов;
снижение мощности.

Выхлоп с черным оттенком также может свидетельствовать о неполадках в работе ремня газораспределительного механизма. Степень износа данной детали можно также определить путем визуального осмотра. При обнаружении микротрещин, стертых внутренних зубьев, расслоения либо других дефектов, ее следует незамедлительно менять.

Последствия несвоевременной замены

Игнорирование замены данного узла приведет к критическому износу. В результате произойдет его обрыв. Это очень серьезная неполадка, поскольку из-за сбоя в работе двигателя поршень может ударить открытый клапан и деформировать его. Устранение такой поломки возможно только путем капитального ремонта мотора. Необходимо отметить, что стоимость замены ремня ГРМ в Минске значительно дешевле подобных ремонтных работ.

Сроки замены

Как показывает наша практика, менять ремень в большинстве случаев необходимо при пробеге 60-80 тысяч км (хотя ряд зарубежных производителей озвучивают пробег не меньше 100 000 км). Однако более конкретные цифры назвать сложно, поскольку у каждого автомобиля свои особенности эксплуатации. Быстрому износу способствует неправильная установка, воздействие масла, поломка валиков/шкивов, поездки в слишком сильную жару или мороз. Производитель тоже играет большую роль. Изделия малоизвестных компаний имеют небольшой рабочий ресурс.

Ремонт на дизельной версии

Хотя дизель Renault 1,5 л неприхотлив в эксплуатации и надежен, но желательно проводить регулярное обслуживание ГРМ.

Перед заменой детали автомобиль Renault Megane 2 поднимается с помощью специального устройства или домкрата, демонтируется колесо с передней оси, двигатель упирается с помощью второго домкрата.
Производиться снятие подушки мотора с верхней части. Затем извлекается ее опорный узел, который фиксируется на блоке силового агрегата.
Вынимаем с навесных узлов, а именно с генератора. Делается это с помощью уменьшения натяжного усилия на соответствующем механизме. Для того чтобы не запутаться при сборке следует зарисовать схему разборки на листе бумаги.
Снимается шкив с переднего конца коленвала. Для этого напарник должен сесть за руль, включить передачу и осуществить нажатие до упора на педаль тормоза. Это застопорит коленвал и позволит выкрутить крепежный болт без напряжения.
Производиться снятие пылезащитного кожуха с системы газорасредления. За ним размещается ремень ГРМ. Он обычно фиксируется несколькими болтами под 10-й ключ.

На этом шаге производиться выставление рисок верхней мертвой точки 1-ого цилиндра. Для этого используются специнструмент, позволяющий фиксировать коленчатый и распределительный валы. На моторе с передней части, где расположен кожух КПП выкручивается колпачок под звездочку торкс. На ее место вворачивается до упора приспособление. Затем переходим на этап выставления меток.
Вращение коленвала необходимо выполнять без рывков и ускорений, пока он не станет сопоставим с фиксатором. Затем происходит установка фиксирующих элементов распредвала и шкива ТНВД. Это характерно для дизельного ДВС на 1,5 л.
Проводиться ослабление ремня за счет выкрутки болта натяжного узла.
Следует заранее приготовить новую запаску. Можно провести ее сравнения со старым ремнем. Выполняется замена ремня ГРМ, ролики и всего натяжного механизма, которым должен быть оснащен комплект ГРМ для дизельного ДВС на 1, 5 л.
Осуществив замену всех комплектующих, проводят установку нового водяного насоса для системы охлаждения.

Размещаем в штатном месте новый ремень ГРМ, чтобы не сместить риски. Затем выполняется необходимое натяжение и извлекается приспособление. Вместо него снова вкручивается заглушка.

Необходимо выполнить прокручивание вала на 1,5-литровом дизельном ДВС по часовой стрелке в два оборота. Опять совместить риски ремня. Если все соответствует, то можно начинать обратную сборку.
