Ремонт электромагнитного клапана газового котла

Разбор обратного клапана

Разбор обратного клапана производится в следующей последовательности:

Для начала необходимо отвернуть гайки, снять фланцы и шайбы. Затем снять запорный орган, отвернуть крышку и снять оболочку, сжать по диаметру патрубок и вытащить его, снять оболочку с фланцев.

Сбор обратного клапана происходит, соответственно, в обратном порядке: на запорный орган надевается оболочка и закручивается крышкой, сжимается патрубок и вставляется в корпус, затем в корпус устанавливается запорный орган, одевается оболочка на фланцы, и они вставляются, также, в корпус, после вворачиваются шпильки, на шпильки устанавливается клапан и закручиваются гайки и шайбы.

Разборка обратного клапана, установленного в водонагревателе

У многих в домах и на дачах имеются водонагреватели, давайте также уделим внимание демонтажу обратного клапана из бойлера. Для начала необходимо обесточить электроприбор

После откручивания гайки повернуть трубопровод холодной воды, отвинтить гайку с вентильного блока, снять гильзу, пружину и сам клапан, почистить посадочное место в вентиле, в случае необходимости заменить клапан.

Если обратный клапан не может сдержать поток рабочей среды, то лучшим вариантом будет вызвать специалиста, который гарантированно устранит неисправность. Если же случился обычный засор, то можно справиться самостоятельно: прочистить клапан моющими средствами и поставить обратно

Что важно, всегда необходимо соблюдать технику безопасности

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

• корпус;
• крышка;
• мембрана (или же поршень);
• пружина;
• плунжер;
• шток;
• электрическая катушка, которую еще называют соленоид.

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

• при работе двигателя на холостом ходу;
• при торможении двигателем;
• после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Как проверить исправность электромагнитного клапана

Проверка системы ЭПХХ ВАЗ 2108, 2109, 21099 без специальных приборов Схема системы управления электромагнитным клапаном карбюратора при отсутствии вольтметра и тахометра определить неисправность электромагнитного клапана и блока управления можно с помощью отрезка изолированного провода длиной около метра. Поиск неисправностей выполняем методом исключения. При отсутствии холостого хода снимаем наконечник провода с вывода электромагнитного клапана. Включаем зажигание, не пуская двигатель. Подсоединяем наконечник к выводу клапана. В момент соединения должен быть отчетливо слышен щелчок. Если этого не произошло, следует проверить исправность электромагнитного клапана. Для этого вновь снимаем наконечник провода с вывода клапана и с помощью отрезка провода подаем на него напряжение непосредственно от «плюсового» вывода аккумуляторной батареи. Если клапан сработал с характерным щелчком, значит, неисправен блок управления или на него не поступает напряжение питания. Возможно также повреждение соединительных проводов или их разъемов. Если клапан при подаче напряжения не срабатывает, его следует заменить. При работе двигателя на холостом ходу можно убедиться в исправности электромагнитного клапана. Для этого при работающем двигателе снимаем с вывода клапана наконечник провода. Если клапан исправен, двигатель должен заглохнуть. Проверить работоспособность блока управления можно при помощи заведомо исправного электромагнитного клапана. Для этого включаем зажигание и надеваем на вывод клапана наконечник его провода. С исправным блоком управления в момент замыкания корпуса клапана на «массу» должен быть слышен характерный щелчок. Следует учитывать, что указанными способами невозможно убедиться в правильном моменте включения и выключения системы ЭПХХ. Если автомобиль укомплектован тахометром, то функционирование системы можно проверить с достаточной точностью, используя вместо вольтметра контрольную лампу. Для этого подойдет автомобильная лампа мощностью не более 3 Вт и напряжением 12 В, например лампа подсветки приборов. К ее контактам припаиваем два отрезка изолированного провода длиной около 0,5 м. Удобнее использовать лампу с патроном, тогда провода подсоединяются к выводам патрона. Для проверки контрольную лампу подсоединяем к наконечнику провода электромагнитного клапана. Вывод электромагнитного клапана соединяем отрезком провода с выводом «плюс» аккумуляторной батареи. Порядок проверки с лампой такой же, как и при проверке при помощи вольтметра. При помощи контрольной лампы можно обнаружить неисправности наконечника винта «количества» и его провода. Для проверки подсоединяем один провод контрольной лампы к наконечнику провода винта, а второй к выводу «плюс» аккумуляторной батареи. При закрытой дроссельной заслонке первой камеры лампа должна гореть, а при открытой — гаснуть. Таким же способом можно проверить состояние провода, сняв его наконечник с наконечника винта и замкнув на корпус карбюратора. Проверка системы ЭПХХ с помощью специальных приборов

С каждым годом, автомобили с автоматической коробкой передач становятся все более и более популярными. Многие делают выбор в сторону АКПП по одной простой причине – это удобно. Но не каждый может позволить себе новый автомобиль из салона. Поэтому многие предпочитают покупать поддержанные автомобили на вторичном рынке. Разумеется, в таких машинах могут быть скрытые проблемы. И сегодня мы рассмотрим, как проверить соленоиды АКПП на работоспособность.

Возможные неисправности и поломки

Как и любой элемент системы, газовый клапан ГБО подвержен поломкам, а поскольку, как мы выяснили выше, этот элемент системы выполняет запорную функцию, без его исправной работы, автомобиль, скорее всего, на газ не переключится. И хотя стоимость этого узла системы не велика, не всегда есть возможность приобрести новый клапан ГБО, поэтому, чтобы отремонтировать поломанный нужно иметь представление о наиболее часто встречающихся поломок этого элемента.

Загрязнение механизма

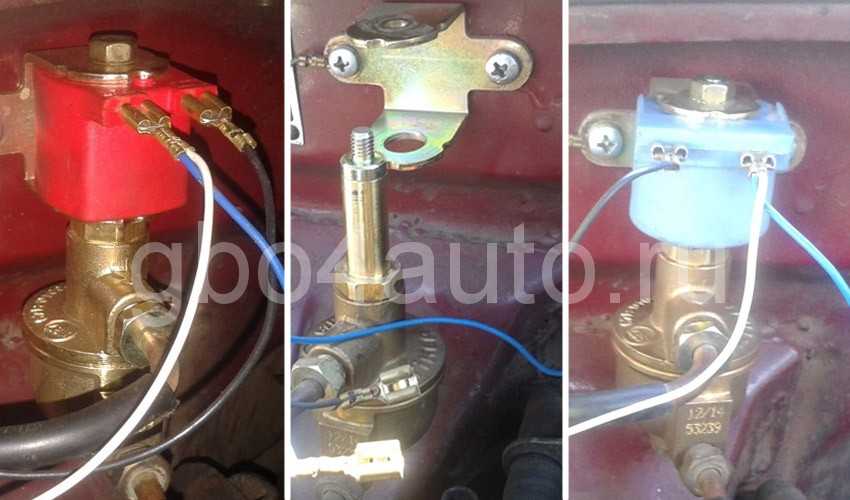

Электромагнитный клапан ГБО работает в подкапотном пространстве, это значит он подвергается воздействию пыли, грязи, ржавчины, окалинам и прочего мусора, который может попасть во внутрь устройства не давая тем самым открыться клапану. В этом случае поможет разборка и простая чистка устройства от посторонних предметов.

Засорение фильтра

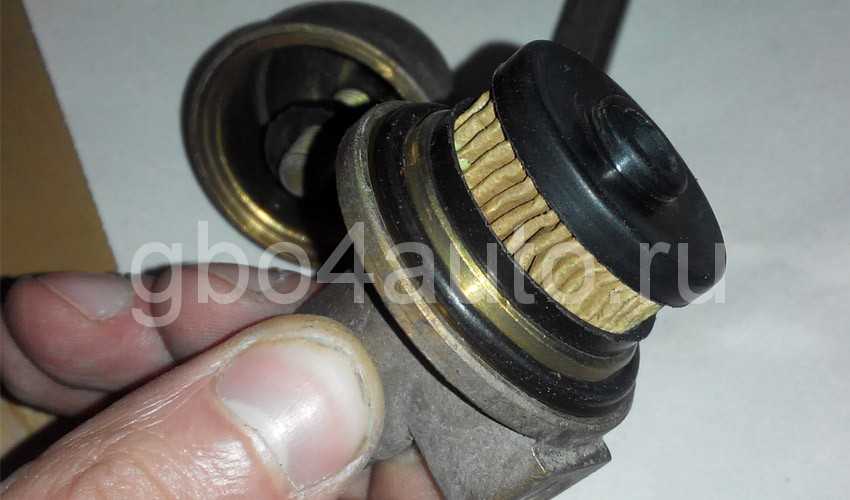

Большинство клапанов, которые устанавливаются перед редуктором имеют фильтр грубой очистки, который хоть и не имеет отношения непосредственно к поломке клапана, но может провоцировать нестабильную работы всей системы ГБО или вовсе не давать возможности переключиться на газ. В этом случае фильтр следует заменить. Делать это рекомендуется не реже чем 2 раза в год или каждый 10 000 км пробега (в зависимости от того, что наступит раньше).

Поломка катушки

Неисправность электромагнитной катушки можно отпределить измерив сопротивление катушки мультиметром. В этом случае клапан работать не будет, а автомобиль не будет переключаться на газ. Катушку можно заменить на аналогичную, подобрав новую по подходящим параметрам.

Окисление контактов клапана или обрыв провода

Еще одной довольно распространенной поломкой являются окисление контактов. Особенно часто эта неисправность проявляется с началом сезона дождей. В этом случае следует проверить исправность проводки и аккуратно зачистить все контакты, чтобы убрать их окисление. Также довольно часто встерчается обрыв проводки, которая подает +12v на катушку клапана ГБО. Проверить обрыв провода можно с помощью тестера или автомобильной лампы.

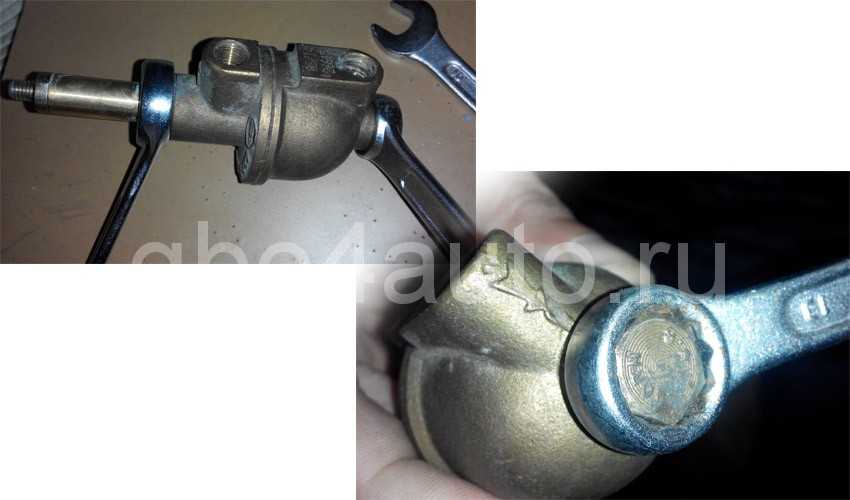

Снятие и замена мультиклапана ГБО

Иногда случается ситуация, когда водитель начинает замечать запах газа в салоне авто, который сильнее проявляется в месте установки баллона. Газ травит из мультиклапана, и это свидетельствует либо о неисправности последнего, либо об износе уплотнительной резинки между баллоном ГБО и «мультиком». В таком случае следует снять мультиклапан с баллона, и разобраться в ситуации, возможно будет иметь место ремонт либо же полная замена мультиклапана ГБО.

Давайте вначале разберемся с тем, какие могут быть неисправности мультиклапана и как избежать поломки этого узла газобаллонного оборудования. Об устройстве мультиклапана, моделях и принципе работы можно узнать из этой статьи, прочитав ее Вам будет легче понимать что и почему может поломаться в «мультике».

Типы датчиков АБС

На современных автомобилях наиболее часто встречаются три вида датчиков АБС, это:

1. пассивный тип – его основой является индукционная катушка;
2. магниторезонансный – действует на основе изменения сопротивления материалов под воздействием магнитного поля;
3. активный – работает на принципах эффекта Холла.

Пассивные датчики начинают работать с началом движения и считывают информацию с зубчатого импульсного кольца. Проходящий мимо устройства металлический зубец провоцирует генерацию импульса тока в нем, который передается на ЭБУ. Датчики включаются в работу при скорости движения от 5 км/ч. Загрязнения не оказывают на их работу никакого влияния.

Активные датчики состоят из компонентов электроники и постоянного магнита расположенного на ступице. При прохождении магнита мимо устройства в нем образуется разность потенциалов, которая генерируется в сигнал управления микросхемой. После данные считываются электронным блоком управления. Такие датчики АБС встречаются крайне редко и ремонту не подлежат.

Пассивный тип датчиков АБС

Конструкционно простое и надежное устройство с большими сроками службы. Не требует дополнительно питания. Он состоит из индукционной катушки внутри которой размещен магнит с металлическим сердечником.

При движении авто металлические зубцы ротора проходят через магнитное поле сердечника, тем самым изменяя его и образуя переменные ток в обмотке. Чем выше скорость движения транспорта тем больше частота и амплитуда тока. Исходя из получаемых данных ЭБУ дает команды магнитным клапанам. К преимуществам датчиков такого типа можно отнести не высокую стоимость и простоту замены.

Недостатки пассивного датчика АБС:

• сравнительно большой размер;
• невысокая точность данных;
• не включается в работу при скорости до 5 км/ч;
• срабатывает при минимальных вращениях колеса.

Магниторезонансный датчик АБС

В основе их работы лежит возможность изменять электрическое сопротивление ферромагнитного материала под воздействием постоянного магнитного поля. Участок датчика отвечающий за контроль изменений изготовлен из двух либо четырех слоев железоникелевых пластин с размещенными на них проводниками. Другая часть установлена в интегральную схему и считывает изменения сопротивления образуя контрольный сигнал.

Ротор при такой конструкции изготовлен из пластикового кольца с магнитными участками и жестко закреплено на ступице колеса. При движении машины магнитные участки ротора воздействуют на магнитное поле пластин чувствительного элемента, что регистрирует схема. Образуется и передается на блок управления импульсный сигнал.

На основе эффекта Холла

В основе его работы используется эффект Холла. На разных концах плоского проводника, размещенном в магнитном поле, образуется поперечная разность потенциалов.

В датчиках такой проводник – это квадратная металлическая пластина размещенная в микросхеме, включающая в себя интегральную схему Холла и контролирующая электронную схему. Датчик АБС размещается напротив импульсного ротора. Ротор может быть выполнен полностью из металла с зубцами или в виде пластикового кольца с магнитными участками, и жестко закреплен на ступице колеса.

В такой схеме постоянно образуются сигнальные всплески с определенной частотой. В спокойном состоянии частота минимальная. При движении металлические зубцы либо магнитные участки проходят через магнитное поле и вызывает изменение тока в датчике, что отслеживается и фиксируется схемой. Исходя из этих данных формируется и передается сигнал на ЭБУ.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Как ремонтировать кодовые неисправности котла

Ошибка перегрева котла

При функционировании отопительного оборудования вода должна все время циркулировать по контуру. Эту функцию несет насос газового устройства.

Отсутствие циркуляции провоцирует рост давления. Проверьте насос и фильтр, а также термостат перегрева.

Низкое давление в системе

Возможно, нарушена герметичность системы отопления. Для решения проблемы подтяните соединения и добавьте давление в систему. Низкое давление вы сразу заметите после установки котла. Удалите воздух через автоматический воздухоотводчик и добавьте немного воды. Проблема также решается, если приобрести маностат для газового котла.

Отсутствует тяга газового котла

Если камера сгорания открытая, посмотрите, не забита ли она. При закрытой камере с наружной трубы может капать конденсат, который попадает во внутреннюю трубу. Зимой при низкой температуре закрывается доступ подачи воздуха из-за намерзания льда.

На образовавшуюся сосульку надо полить горячей водой. Также стоит исключить попадания в дымоход инородного предмета.

Котел при зажигании не разжигает пламя

Ошибки газовых котлов указывают на неисправность газового клапана в оборудовании. Нужно отвернуть шланг, убедившись, что газ подается. Если газ идет, вызывайте специалиста.

Котел разжигается, но пламя сразу гаснет

В этом случае может отсутствовать ток ионизации. Для проверки достаточно перевернуть вилку, чтобы поменять фазы. Если проблема не решилась, то нарушение может быть связано с чрезмерной тягой системы газоотвода. Которая может быть связана, в свою очередь, с ошибкой проектирования газоотвоящей трубы. В основном это касается напольных устройств с обычным (не коаксиальным) дымоходом.

Панелью выдаются некорректные ошибки

Электронная панель – возможная причина ошибочной работы котла. Это зависит от плохого электропитания и проблем с электричеством. Чтобы устранить такую ошибку, стоит отключить его от сети и подождать полчаса. Конденсаторы успеют разрядиться за это время, ненужные заряды успеют исчезнуть. Это должно помочь.

Профилактика неисправностей котлов

Напольный или навесной вид газового оборудования – это система, состоящая из механики и электронного оборудования, поэтому если вышел из строя элемент, не зависящий от поступления газа, то можно устранить нарушение без привлечения мастеров.

В целом, практически любой ремонт настенных газовых котлов или напольных можно провести самостоятельно. Однако привлечение специалистов позволит избежать многих ошибок. Все же газовое оборудование является потенциально опасным для жизни и здоровья людей. Своевременная профилактика работы напольного и настенного газового котла, чистка от загрязнений деталей оборудования позволит предупредить различные серьезные неисправности.

Для профилактики нарушений нужна разборка газового котла, включающая следующие мероприятия:

1. чистка теплообменника. Это надо делать каждые 3-4 года, проверять состояние после каждой зимы. При этом стальные детали чистят металлической щеткой, а медные губкой из металла;
2. диагностика давления 4-5 раз за год, при отклонениях лучше обратиться к специалистам;
3. проверка уровня воды должна производиться каждый год, так как снижение уровня ниже определенного показателя способствует более быстрому изнашиванию системы, особенно актуально осенью перед отопительным сезоном;
4. промывка системы производится вручную, ни в коем случае не лейте струю воды на части котла;
5. беречь оборудование, в том числе запасные детали, от пара или конденсата.
6. беречь оборудование от царапин и иных повреждений;
7. защитить оборудование при простое от промерзания;
8. если невозможно самостоятельное устранение проблем, обращаться к специалистам.

В интернете можно найти множество методов, как устранить неисправности газовых котлов. И способы их устранения могут отличаться. На вопрос, можно ли ремонтировать газовый котел, можно ответить как положительно, так и отрицательно. Главное помнить, что перед Вами газ.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

• Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
• Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

• Воздуха.
• Воды.
• Пара.
• Активных сред.
• Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

• Обычное
• Для влажных помещений.
• Термостойкие (для высоких температур).
• Морозостойкие (для экстремально низких температур).
• Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

• Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
• Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Читать дальше: Выписали протокол об административном правонарушении что дальше

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

• Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
• Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
• Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.
